Теплый плинтус водяной: особенности конструкции и эксплуатации, практические советы по установке

Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа

Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.

Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .

Плинтусный электрический конвектор Techno

Устройство

Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.

Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.

В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.

Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:

  1. Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
  2. Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.

Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.

Плинтусный конвектор сконструирован из:

  • пластины из металла, она крепится к стене на расстоянии 1,5 см;
  • двух труб, предназначенных для нагрева;
  • соединительных элементов и креплений, которые располагаются в углах помещения;
  • внешней фасадной части.

Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.

Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:

  • площадь помещения;
  • длина конвектора ;
  • мощность;
  • климат местности, в которой вы проживаете.

Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2

Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:

  • вес;
  • размер;
  • мощность прибора;
  • устройство теплообменника;
  • присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
  • оборудован ли встроенным стабилизатором электрического напряжения.

Достоинства и недостатки

Плинтусный электрический конвектор Мегадор

Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:

  1. Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
  2. Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
  3. Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.

Однако при наличии явных плюсов, выделяются и некоторые недостатки:

  • в большинстве своем плинтусные электрические конвекторы дорого стоят;
  • обладают невысокой мощностью.

Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.

Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:

  1. В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
  2. На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
  3. Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
  4. Устанавливается терморегулятор, к нему впоследствии подключается вся система.
  5. Когда монтаж завершен, обязательно проверьте всю систему.
  6. И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.

В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.

Производители

Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.

Подготовка к монтажу

Первый шаг – подготовка рабочих материалов и инструментария. Для подключения водяного плинтуса вам понадобятся:

  • защитные пластиковые трубы для соединения плинтуса с распределяющим источником тепла;
  • переходники для соединения секций прибора;
  • разводные ключи;
  • ножницы для труб;
  • перфоратор;
  • кронштейны;
  • саморезы и дюбеля;
  • самоклеящаяся лента.

Второй шаг – определение необходимого количества секций водяного обогревателя

При расчете следует принимать во внимание, что длина одного плинтуса не должна превышать 15 м, иначе можно спровоцировать большие теплопотери

Третий шаг – вывод пластиковых труб от источника тепла: индивидуального котла или центральной отопительной системы. Сначала измерьте расстояние от распределяющего источника до первой секции плинтуса. Затем отрежьте части труб необходимой длины и подсоедините их к системе отопления через пол или стену.

Монтаж теплого плинтуса

Конструкция тёплого плинтуса

Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.

От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.

Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.

Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

  • По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
    Крепится теплоизоляционная лента, а поверх нее крепежные элементы
  • Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
  • В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
    Устанавливаем куски и соединяем их в единое целое
  • Герметичность системы проверяется при помощи опрессовки.
  • Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
    Так все выглядит когда все сделано
  • После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Принцип работы теплого плинтуса

Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.

Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.

Видео о принципе действия теплого плинтуса:

Достоинства и недостатки ИК-отопления

Мы уже знаем, что естественная конвекция обладает целым ворохом определенных достоинств. Давайте теперь посмотрим, чем выделяется ИК-отопление и в чем заключаются его положительные черты:

При плинтусном отоплении воздух в помещении прогревается равномерно.

  • Равномерный прогрев по всему объему – прогревая полы, стены и окружающие предметы, инфракрасные электрические теплые плинтусы создают невероятно приятную атмосферу. Температура воздуха вблизи полов, в средней части и под потолком будет примерно одинаковой. Благодаря этому жильцы могут забыть о том, что такое мерзнущие ноги;
  • Нет ощущения перегретого воздуха – это ощущение возникает, когда находишься близко к конвекторам. Воздушные массы здесь прогреваются довольно интенсивно, что вызывает у некоторых людей дискомфорт. В случае с ИК-отоплением никаких неприятных ощущений не будет;
  • Отсутствие негативного влияния на самочувствие – мощные инфракрасные обогреватели, воздействуя на человека, могут спровоцировать головную боль и чувство какого-то онемения. Электрические теплые плинтусы не разогреваются до высоких температур, поэтому создаваемая ими атмосфера очень мягкая и комфортная;
  • Небольшая экономичность – за счет накопления тепла в окружающих предметах, инфракрасные электрические теплые плинтусы позволяют сэкономить некоторое количество электроэнергии;
  • Нет ощущения холода от стен – за счет ИК-излучения они прогреваются, наполняя комнаты теплом. То же самое относится и к полам, которые тоже могут быть очень холодными;
  • Полная безопасность для всего живого – от ИК-излучения не пострадают ни взрослые люди, ни дети, ни домашние животные. Поэтому ИК-плинтусы можно спокойно размещать в детских комнатах;
  • Совместимость с любыми другими отопительными приборами – при необходимости, вы можете дополнить ИК-обогреватели конвекторами, тепловентиляторами и любыми другими обогревателями.

Есть и определенные недостатки:

  • Низкая распространенность плинтусных обогревателей – в некоторых населенных пунктах их придется приобретать под заказ;
  • Высокое потребление электроэнергии – справедливо для любых типов электрического отопления;
  • Для эффективной работы электрических инфракрасных теплых плинтусов необходимо утеплить дом – иначе тепло будет уходить в никуда.

Недостатки не самые критичные, поэтому плинтусное отопление продолжает набирать популярность, завоевывая свою армию почитателей.

Принцип работы плинтусного обогрева

Принцип действия плинтусных обогревателей во многом отличен от стандартных батарей, нагревающих воздух в помещении, благодаря, хорошо разогретому заключенному в них теплоносителю. Плинтусные радиаторы работают из-за наличия эффекта «прилипания» теплого воздуха к ближайшей поверхности, в нашем случае — к стене.

Радиаторы располагаются по всему контуру комнаты либо лишь на некоторых зонах, но в любом случае по длине стен. ТЭНы упрятаны в негерметичные короба, имеющие внизу и вверху по две щели. В короб воздух просачивается через ближнюю к полу щель, прогревается до установленной температуры, но не распределяется в стороны, а распространяется по стене вверх. То есть, сразу нагревается не весь воздух в комнате, а лишь небольшая площадь стены около плинтуса. Затем тепло от стен поступает в воздух и обеспечивает равномерный обогрев всего помещения.

Принцип обогрева помещения при помощи плинтусного радиатора

Каждый из элементов плинтусной батареи должен обладать высокими показателями теплопроводности, а потому для их изготовления в большинстве случаев применяются медь и алюминий. Нагревать плинтусные радиаторы до максимальной температуры не имеет смысла — достаточно температуры 40°С. При таком нагреве температура поверхности стены оказывается на 2-4 градуса ниже, то есть полностью безопасна для детей и домашних животных.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Прекрасная альтернатива тёплому полу — плинтусная система отопления, благодаря которой поддерживается комфортная температура в доме

Главным отличием тёплого плинтуса служит его нестандартная форма и необычное расположение. Длинные и невысокие обогреватели устанавливают по периметру комнаты. Декоративная планка, закрывающая устройство, внешне похожа на обычный плинтус, который она и заменяет. Часто такую систему выбирают при панорамном остеклении, поскольку материал находится ниже самих рам и не портит привлекательный вид окон.

Плинтусные обогреватели состоят из двух медных трубок, находящихся одна над другой на расстоянии 8-15 см. Увеличивают теплоотдачу с помощью алюминиевых, латунных или медных вертикальных пластин, нанизанных на оребренные трубы. Декоративные крышки изготавливают из экструдированного алюминия, который отлично передаёт тепло и хорошо нагревает защитный элемент.

Сверху и снизу обогревателя имеются отверстия, через которые движется воздух: через нижний проходит холодный, а через верхний выходит горячий. Получается, что помещение обогревается из трёх источников: вдоль трубок, от стен и корпуса металлического плинтуса. С такой системой отопления комната быстро нагревается. Кроме того, расположенное по периметру устройство способствуют равномерному распределению тёплого воздуха в помещении.

Подробнее о теплом плинтусе:

Жидкостный тип

Водяное плинтусное отопление состоит из тех же элементов, что и стандартные приборы нагрева: коллекторного узла, водогрейного котла и системы труб. Устройство работает при низких показателях температуры. Последовательно подключать все плинтусные обогреватели в помещении неэффективно: когда теплоноситель доберётся до последнего в ветке элемента, он уже остынет, поэтому устройство всегда будет холодным.

Жидкостный тип плинтусной системы отопления является одним из самых надежных

Жидкостный греющий плинтус работает по лучевой схеме: элементы подключают по одному или попарно. Сначала встраивают коллекторный узел, а затем к нему подключают трубки. Недостатком такой системы будет большой расход труб, поскольку каждый прибор нуждается в двух таких деталях — на подачу и обратку. Зато тепло будет распределяться равномерно, а сама система будет более надёжной. При установке водяного типа отопления трубки прячут в пол. В стяжку рекомендуется помещать специальные трубы из полимера с низкой теплоотдачей и высокой стойкостью к коррозии.

Электрический вариант

Электрическое плинтусное отопление практически ничем не отличается по внешнему виду от водяного, только у него присутствуют клеммы для подключения питания. В нижней трубке располагается нагревательный элемент (ТЭН), а в верхней — проложены провода для подключения отопления.

Благодаря техническим характеристикам и современному дизайну — теплый плинтус не теряет свою популярность

Монтировать электрическую систему тёплого плинтуса проще, чем жидкостную. Необходимо зафиксировать конструкцию, протянуть провода и подключить их к клеммам. Заданная температура поддерживается встроенным в систему терморегулятором, включающим и отключающим нагревательные приборы. Специалисты советуют использовать термостаты, которые экономят электричество.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

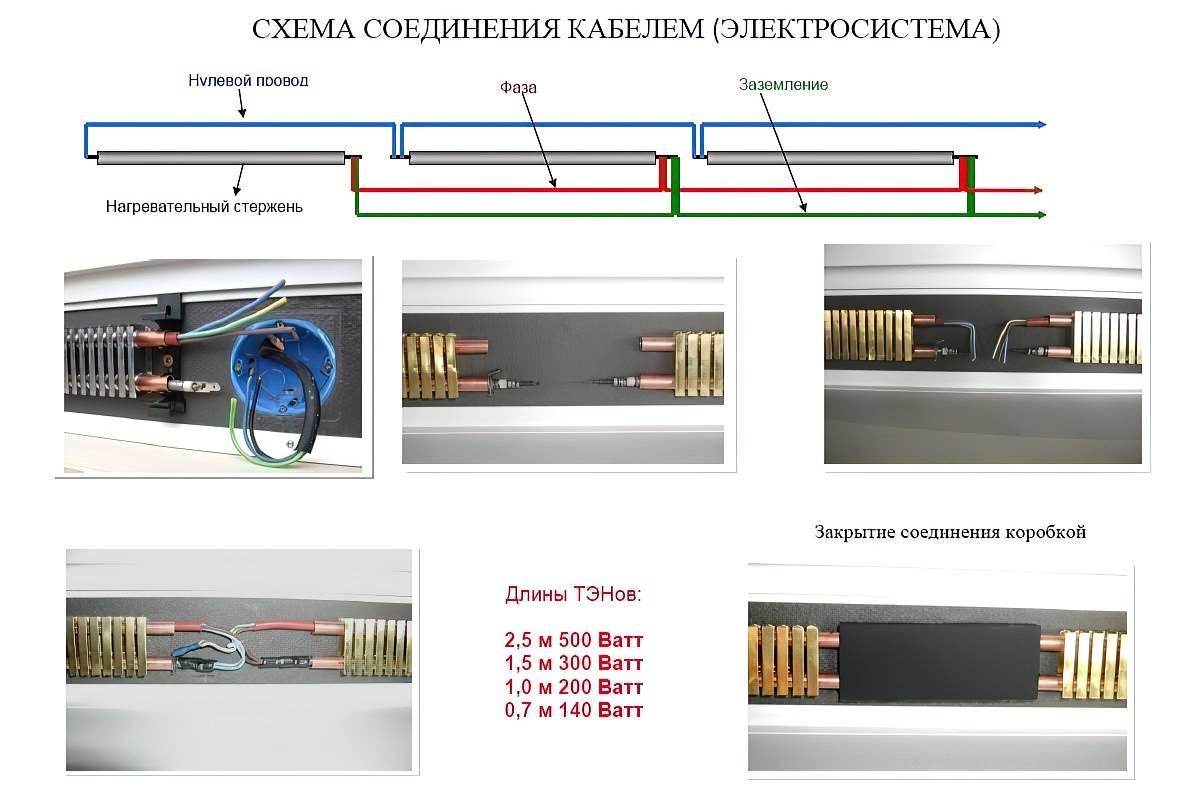

Длина ТЭНа ммМощность Вт
1700140
21000200
31500300
42500500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

  1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
  2. На удобной высоте на стене монтируют выключатель с терморегулятором.
  3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
  4. На стены наносят разметку под крепления под плинтуса с подогревом.
  5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
  6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
  7. На установленные кронштейны навешивают тепловой нагревательный модуль.
  8. Соединяют модули электрическими проводами параллельно.
  9. К системе подключают устройство защитного отключения (УЗО).
  10. Подсоединяют датчик температуры воздуха.
  11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
  12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

https://youtube.com/watch?v=gxh2j1g91kM

Классификация плинтусного отопления

Плинтусные обогревательные сети классифицируются на два типа:

  • электрические;
  • водяные.

Главные элементы водного плинтусного отопления — пластиковые, пропускающие кислород, трубки, распределяющий коллектор, плинтусные батареи.

Плинтусная обогревательная система устраивается в дополнение к основному отоплению индивидуального дома лишь тогда, когда теплоноситель нагревается менее чем на 85°С, а давление в «централке» не превышает 3 атмосфер. Ограничения, которые следует учесть и при монтаже системы, налагаются в связи с возможностью возникновения гидравлического удара.

При устройстве водяной плинтусной системы обогрева необходимо придерживаться таких указаний

  • обыкновенным трубкам из ПВХ следует предпочесть медные;
  • устанавливается теплообменник, забирающий тепло от основного отопления и встраивается в систему при помощи специальных медных пластинок;
  • на все батареи можно поставить термостаты;
  • на распределяющий коллектор устанавливается сервопривод;
  • ставится манометр, термометр, циркуляционный насос.


Водяное плинтусное отопление Электрическое плинтусное отопление реализуется по более простой схеме. Главный элемент системы — специфический радиаторный блок с ТЭНом. Трубчатый электронагреватель ставится в нижнюю радиаторную трубку, а питающий кабель пускается в верхней. Такой вид плинтусного отопления нельзя применять в комнатах с повышенной влажностью воздуха.

Питание системы осуществляется от стандартной розетки 220 В.

Подготовительные мероприятия перед установкой системы

Первым делом необходимо произвести расчет необходимой мощности устройства, а также сделать выбор типа устройства, водяной или же электрический. Количество необходимых нагревательных элементов для каждого помещения будет индивидуальным, и будет зависеть от климата, наличия двойного или тройного стеклопакета в оконных проемах, а также площади, которую необходимо прогреть. Для обеспечения приемлемой температуры в помещении, усредненное значение является сто ватт на квадратный метр. Дополнительным плюсом, в плане экономии, является наличие утепления в Вашем доме или квартире, что позволит существенно сэкономить, ведь в таком случае возможно приобрести систему подешевле, или же снизить количество нагревательных модулей. Для соединения элементов между собой, рекомендуется применять медный припой, ведь он способен выдержать высокие нагрузки, а также обеспечить надежную герметизацию системы. В случае невозможности внедрения данного способа, необходимо применять резьбовые фитинги. Подводку воды в систему из котла, необходимо осуществлять исключительно полимерными трубами, лучше всего полиэтиленовыми.

Что такое теплый плинтус: особенности конструкции

Электрический плинтусный конвектор имеет практически то же устройство, что и классические средства отопления. Внутри его находятся регистры, на которых закреплены медные трубки. Особенностью современных обогревающих плинтусов является их компактность. Но из-за маленьких размеров их приходится устанавливать по всему периметру помещения. В конструкции инфракрасного плинтусного обогревателя можно выделить следующие элементы:

  • короб, в котором располагаются специальные кронштейны,
  • трубчатый конвектор,
  • поворотные детали.

Достоинством системы является то, что любой владелец может собрать ее своими руками. Принцип работы состоит в том, что система постоянно вырабатывает теплый воздушный поток, который не позволяет холоду проникать в помещение дальше стен. Плинтусный обогреватель выполнен в металлическом корпусе, который устанавливается в стене вместо классического деревянного или пластикового плинтуса. В его центре находится обогревающий элемент, устанавливаемый на специальные держатели. Крепление каждого элемента системы осуществляется посредством пайки или с использованием обжимных гаек. Монтаж теплообменников в угловых частях производится при помощи медных или полиэтиленовых поворотных трубок. Теплоносителем здесь выступает электричество или вода, которые движутся от коллектора к плинтусу по поворотным трубкам. В качестве дополнительных элементов системы используются отсечные и сливные краны, а также воздухоотводчики.

Электрические плинтусные обогреватели обладают следующими достоинствами:

  • Обеспечивают необходимую положительную температуру нагрева стен, не давая появляться на них плесневым микроорганизмам и грибкам. Это идеальный вариант для угловых помещений,
  • Экономичность. Теплоноситель теряет на выходе не более 5 градусов по сравнению с температурой на входе. Такого результата удалось добиться за счёт использования замкнутого корпуса,
  • Экономия полезной площади. Этому способствуют компактные размеры, что актуально для малогабаритных помещений,
  • С помощью этой системы можно создать благоприятный микроклимат как для находящихся в помещении людей, так и животных и растений,
  • Исключают появление на окнах конденсата,
  • Обладают высокой эффективностью во время работы,
  • Простота и безопасность использования.

Греющие плинтусные конвекторы являются универсальным способом решения проблемы обогрева. Они подходят для использования как в частных домах и квартирах, где успешно заменяют централизованное отопление, так и в офисных помещениях, магазинах, а также выставочных залах и бассейнах. При необходимости такую конструкцию можно установить вдоль холодных и сырых стен на балконе, оранжерее и у изголовья кровати.

Принципы работы системы

Высота такого плинтуса – от десяти до двадцати пяти сантиметров. В его сердцевине находится теплоноситель, распределяющий равномерно тепло по всему помещению. Завеса теплого воздуха поднимается от пола до потолка, она же выступает и барьером для холодного воздуха, который пытается проникнуть извне.


Соответственно, чем выше поднимается воздух, тем больше он остывает. Проще говоря, способом передачи тепла является не конвекция, а генерируемое тепловое излучение: разогретый воздух “налипает на стены” за счет чего происходит прогрев всего помещения. Такой нагрев более равномерный и не создает дискомфортной духоты.

Температура непосредственно самого плинтуса колеблется в диапазоне от сорока и до семидесяти градусов с возможностью прогреть помещение до двадцати четырех градусов. Естественно, разогревать радиаторы до температуры выше сорока градусов совершенно нецелесообразно. При этом температура стены всегда будет на два-три градуса ниже заданной температуры плинтуса, что гарантирует абсолютную безопасность для человека. Работа системы обеспечивает благоприятный и комфортный для человека микроклимат комнаты.

Если вы планируете монтировать систему теплого плинтуса самостоятельно, то я рекомендую начать с подсчета теплопотерь, позволяющего определить точное количество необходимых планок

Очень важно также учитывать и площадь помещения, которая требует отопление и тип строительного материала, из которого возведены стены. Уточню, что монтаж теплого плинтуса осуществляется строго после завершения работ по отделке, а подводка всех необходимых коммуникаций и магистралей должна быть сделана еще на этапе строительных работ

Для надежности этот пункт стоит внести в общий план строительства.

Вышеупомянутая система теплого плинтуса может быть использована в качестве основного или дополнительного отопления. Очень удобен и тот факт, что она работает с любым котельным оборудованием. Если же говорить об источнике энергии, то ним может быть или газ, или электричество, или даже солнечная энергия. Система также отлично сочетается с современными конструкциями «Умного дома», а также сетью централизованного отопления.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
