Самодельный бойлер косвенного нагрева

Методика работы

Как работает бойлер косвенного нагрева? Очень просто: внутри змеевика или компонента, заменяющего его, циркулирует горячая вода или другая жидкость. Змеевик, нагреваясь, передает тепло в наружную среду, то есть в воду, заполняющую бак. Через определенный промежуток времени происходит прогрев горячей воды до температуры носителя, и процесс теплопередачи сокращается до минимального значения. При снижении температуры из-за потерь тепла или разбора воды косвенный подогреватель опять начинает подогревать воду.

Современные материалы с высокой степенью теплоизоляции обеспечивают минимальные потери тепла, поэтому при отсутствии разбора температура горячей воды будет изменяться незначительно.

Более важным моментом является подключение бойлера для горячей воды к системе отопления. Существует два основных способа:

  • последовательное соединение;
  • параллельное соединение.

При последовательном подключении поток горячей воды будет проходить через теплообменник и дальше идти в систему отопления. Этот способ требует увеличения температуры на выходе котла и определенной пропускной способности бойлера. Преимущества такого подключения в более высокой температуре нагреваемой среды, а значит, можно снизить ее потребление за счет разбавления в смесителе с холодной.

Недостатком является необходимость остановки системы отопления при неисправностях устройства, требующих доступа к внутреннему пространству. Этот недостаток легко устранить. Схема подключения может содержать обводную линию и отсечные вентили для отключения агрегата.

Параллельное подключение представляет собой обычное присоединение к отопительной системе. Косвенный водонагреватель соединяется с трубой подачи и обратной соответственно. Циркуляция и передача тепла происходят, как в обычном радиаторе. Преимуществом такой системы является простота обслуживания и ремонта; недостатком — более низкая температура воды на выходе.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Монтаж змеевика и ТЭНа

Далее приступаем к изготовлению змеевика – мы рекомендуем выбрать медную трубку, так как медь легко гнется и неплохо противостоит коррозии. Рекомендуемый диаметр трубки – 10-20 мм. Для расчета длины будем использовать специальную формулу l=P/π*d*Δt, где l – это длина трубки, P – тепловая мощность змеевика, d – диаметр трубки в метрах, Δt – разность температур. Тепловая мощность должна составлять 1,5 кВт на 10 литров воды. Разница температур высчитывается путем вычитания температуры подающейся воды из температуры теплоносителя.

Попробуем посчитать на примере, в котором у нас будет медная трубка диаметром 0,01 м и бак на 100 литров. Требуемая тепловая мощность змеевика составляет 15 кВт, температура воды на входе +10 градусов, температура теплоносителя +90 градусов. Воспользовавшись вышеуказанной формулой мы узнаем, что длина змеевика должна составляет примерно 6 метров.

Обмотайте медную трубку вокруг пластиковой трубы. От количества витков получившейся спирали будет зависеть скорость нагрева воды в баке.

Для изготовления змеевика наматываем медную трубку на какое-либо основание, например, на пластиковую канализационную трубу. Намотка с усилием не нужна, иначе снять змеевик с основания будет проблематично. В заключение припаиваем к змеевику фитинги – с их помощью подключаемся в штуцерам внутри бака. На этом работа со змеевиком завершена, а нам остается лишь установить в нижней части нашего самодельного бойлера ТЭН, врезав его удобным способом.

Комбинированные водонагреватели косвенного нагрева устроены так, что ТЭНы располагаются в нижней части, откуда нагретая вода сможет подниматься вверх, понемногу перемешиваясь. Что касается змеевика, то его желательно немного развернуть и установить так, чтобы вода грелась по всему объему – так будет обеспечен более быстрый нагрев.

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

  • медная или бронзовая труба;
  • доски разного размера;
  • листовой алюминий;
  • коллектор, сделанный из меди или ее сплава;
  • определенного формата листы стекла;
  • специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

Типы и модельные разновидности оборудования

Самый распространенный тип прибора представляет собой накопительный бак, внутрь которого помещены стальные или латунные трубы (змеевик) с циркулирующим теплоносителем.

От количества витков на его спирали зависит скорость нагрева воды. Принцип работы такой конструкции бойлера косвенного нагрева предельно прост: в бак поступает холодная вода, и теплоноситель, передвигаясь по змеевику, прогревает ее до нужной температуры.

Но есть и приборы, сконструированные по схеме «бак в баке», где вместо спирального трубопровода применяются две емкости различного диаметра.

Система работают так: в меньший резервуар поступает холодная вода, которая нагревается от горячего теплоносителя, циркулирующего между стенками резервуаров.

В таких приборах вода становится теплой за считанные минуты – большая площадь нагрева позволяет оборудованию эффективно работать в проточном режиме, гарантируя бесперебойную подачу горячего потока.

Бойлеры, работающие по системе «бак в баке», не только быстро нагревают воду до 90⁰С, а и обладают функцией самоочистки (+)

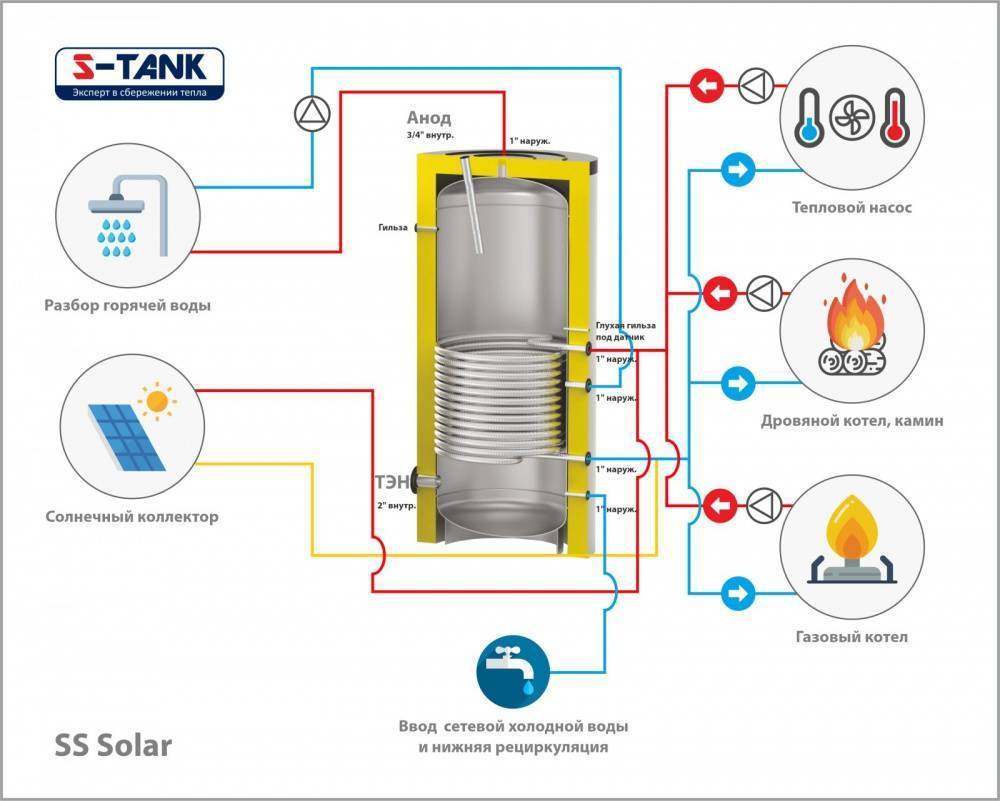

Комбинированный БКН для нагрева воды может использовать энергию сразу от нескольких источников или оснащаться встроенным ТЭНом.

Разновидности бойлера КН

По месту размещения:

  • Настенный – обычно, это прибор небольшого размера с литражом до 200 л. Крепится с помощью специальных кронштейнов на любую вертикальную поверхность, достаточно крепкую, чтобы выдержать вес полностью заполненного резервуара (гипсокартонные перегородки однозначно не подойдут). Он может быть расположен достаточно высоко и не занимать полезную площадь комнаты.
  • Напольный – вместительный бойлер, рассчитанный на большое количество потребителей. Правда, для прибора с емкостью, превышающей 1000 л, рекомендуется выделить отдельное помещение – обустроить котельную. Но такую систему обычно устанавливают для обслуживания больших коттеджей, предприятий, отелей и прочих учреждений, для семейного пользования можно обойтись и прибором на 250-300 л.

По форме бака:

  • Горизонтальный – занимает много места, зато в нем легче самостоятельно поддерживать нужный уровень воды, не прибегая к подключению насосов.
  • Вертикальный – экономит свободное пространство, но весьма ограничен по вместительности.

В зависимости от нюансов использования, особенностей планировки и наличия свободного места, можно подобрать оптимальную модель БКН, который органично впишется в дизайн помещения и обеспечит ваш дом бесперебойной подачей горячей воды.

Схема устройства самодельного бойлера косвенного нагрева

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

  • накопительным резервуаром;
  • наружным корпусом;
  • теплоизоляцией;
  • тепловым обменником;
  • местом для подсоединения дополнительного нагревательного элемента;
  • ревизионным отверстием;
  • входным отверстием для холодной воды;
  • входом и выходом для теплового носителя;
  • местом подключения термометра;
  • рециркуляционной линией;
  • выходом для горячей воды;
  • магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.

Схема нагрева двух типов бойлеров

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Виды самодельных бойлеров косвенного нагрева

В самом популярном варианте конструкции для прохода теплоносителя используют змеевик, изготовленный из металлической трубы. Змеевик помещают в бак, заполняют ёмкость водой, а затем пропускают теплоноситель.

При контакте со змеевиком холодная вода в баке нагревается. Если трубы с теплоносителем разместить вдоль стен ёмкости, работать хуже накопительный бойлер не станет.

Домашние мастера постоянно придумывают новые конструкции устройства. Существует вариант, позволяющий обойтись без труб для теплоносителя. В этом случае используют две ёмкости, имеющий различный диаметр. Их вставляют друг в друга, в меньшую подают холодную воду, а теплоносителю отводится место между их стенками.

Чертежи бойлера косвенного нагрева

Народные умельцы используют различные способы изготовления интересующих нас приспособлений. Бойлер косвенного нагрева без лишних трудозатрат реально соорудить своими руками по одному из предложенных далее вариантов:

  1. 1. Внутрь бака устанавливаются трубы определенного диаметра. Их можно разместить в центральной части накопительного резервуара или вдоль его боковых поверхностей. Во втором случае скорость нагрева воды будет немного выше.
  2. 2. Монтаж змеевика. Принцип работы устройства останется тем же. Но эффективность работы агрегата увеличится. Змеевик обычно делают из   трубы (металл, пластик). Ее просто потребуется изогнуть, чтобы получить спиралевидный элемент.
  3. 3. Использование двух (разных по геометрическим параметрам) емкостей. В данном случае трубы не нужны. Требуется в бак с большим объемом вставить емкость меньшего размера. Теплоноситель в подобной конструкции перемещается между стенками используемых баков.

Самодельный водонагреватель

Наиболее эффективными в применении признаются системы косвенного нагрева со змеевиком. Суть в том, что изогнутая труба характеризуется большой длиной. Это дает возможность использовать потенциал теплоносителя по максимуму. Кроме того, сделать самому бак со спиральным элементом проще всего. Об этом далее.

Как устроен бойлер косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

 Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива. Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом.Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления. Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций. Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости.

Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя. В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер. Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода.

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

Вариации водонагревательного оборудования

Водонагреватели различают по следующим группам:

Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

Самодельный водонагреватель при профессиональной сборке может прослужить 5 лет и более. При этом его цена на порядок ниже купленного в магазине. Потребляемые расходы электричества на работу самодельных водонагревателей минимальные, а время нагрева соизмеримо с заводским аналогом. Электрический водонагреватель создать собственноручно вполне реалистичная идея. Подобные самоделки можно применять как в загородных домах, так и в жилых квартирах.

Расчет объема бойлера косвенного нагрева и проектирование змеевика

Объем бака напрямую зависит от потребности в горячей воде. Принято считать, что на каждого члена семьи достаточно от 50 до 70 литров горячей воды ежедневно. Поэтому для семьи из 3-4 человек достаточно 200-литрового бойлера. В качестве бака используют любую подходящую термостойкую емкость из антикоррозионного материала: нержавеющей стали, алюминия, пластика. В баке устанавливают входной и выходной шаровые краны.

Диаметр и длина трубы для змеевика рассчитываются исходя из объема бака, материала трубы, скорости потока теплоносителя и его температуры. На каждые 10 литров бака необходимо около 1,5 кВт тепловой мощности змеевика. Змеевик обычно изготовляют из латунной трубки диаметром от 8 до 20 мм, свернутой в спираль так, чтобы витки не соприкасались – так обеспечивается максимальный контакт его греющей поверхности с нагреваемой водой. Чтобы определить общую длину трубки, необходимо вычислить необходимую мощность змеевика, после чего определить длину трубы по формуле:

Формула для вычисления обей длины трубы для бойлера

где P – тепловая мощность змеевика в кВт;

d – диаметр трубы в метрах;

ΔТ –разность температур теплоносителя и нагреваемой воды, °C.

Например, для бака 200 литров необходим змеевик с тепловой мощностью 30 кВт. Диаметр трубки для змеевика – 10 мм, или 0,01 м. Температура теплоносителя 80°С, температура поступающей воды — 15°С. По приведенной формуле вычисляем длину змеевика:

По приведенной ниже формуле вычисляем длину змеевика

Змеевик в этом случае выполняют в виде спирали диаметром 40 см. При диаметре бака в 0,5 м и высоте 1 метр такой змеевик будет иметь 12 витков с межвитковым расстоянием в 6-8 см. Для удобства намотку производят с помощью шаблона – трубы соответствующего диаметра. Ввод и вывод змеевика удобнее выполнять с одной стороны бака.

Принцип работы системы

Технология монтажа бойлера косвенного нагрева

В металлическом или пластиковом баке необходимого объема выполняют отверстия под входные и выходные трубы для горячего водоснабжения. К отверстиям крепят шаровые краны или другие запорные элементы. Удобнее располагать отверстие для поступления воды снизу, а для отбора – сверху, при таком расположении вероятность резких перепадов температуры на выходе сведена к минимуму. В нижней части бака необходимо также установить сливной кран – он нужен для полного слива воды при очистке бака от накипи или его ремонте. Змеевик выполняют из трубки выбранного диаметра, согнутой в спираль сзаранее определенным количеством витков. Сгибать трубку удобнее по шаблону, например, по стальной трубе подходящего диаметра. При этом нельзя производить намотку слишком туго, иначе спираль сложно будет снять без перегибов. Спираль снимают с шаблона, к концам трубы с помощью пайки крепят резьбовые фитинги. Образец змеевика для бойлера

Выполняют отверстия для змеевика. К стенкам бака приваривают металлические штуцера с резьбовым соединением, к нимкрепят на резьбовые соединения латунный змеевик. Проверяют герметичность трубки с помощью сжатого воздуха от компрессора, перекрыв одно из отверстий и подавая воздух в другое. Сам змеевик при этом смачивают мыльной водой. При необходимости трубку пропаивают еще раз

Особенно важно проверить герметичность трубки при использовании в качестве теплоносителя антифриза. Образец бойлера изнутри. Выполняют плотно закрывающуюся крышку бака

Через крышку не должно уходить тепло, поэтому ее можно оснастить защелками

Выполняют плотно закрывающуюся крышку бака. Через крышку не должно уходить тепло, поэтому ее можно оснастить защелками

Также утепляют сам бак с помощью напыляемых современных утеплителей или пенопласта. Для более эстетичного вида можно установить бак в емкость большего размера, заполнив промежутки утеплителем по принципу термоса.

Образец бойлера выполненного своими руками

https://youtube.com/watch?v=d9lcWZ_syWQ

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

  • Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
  • Ко дну привариваются ножки (если они предусмотрены).
  • Устанавливается ТЭН, если это было запланировано.
  • Затем змеевик подключается к контуру отопительной системы, согласно схеме.
  • Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Варианты самодельных водонагревателей для твердотопливных теплогенераторов

В случае с дровяными или угольными печами/котлами в качестве источника тепла для косвенного нагрева можно использовать дымовые газы. Для этого в бойлере вместо змеевика устанавливают трубу, которая одной стороной подключается к дымоотводящему патрубку теплогенерирующей установки, а другой — к дымоходу. Желательно, чтобы эта труба (её называют жаротрубным теплообменником) располагалась вертикально.

Использование тепла дымовых газов: чертеж бойлера

Ещё лучше приобрести печь-конвектор, топка которой окружена вертикальными трубами. Из них во время работы отопителя постоянно дует горячий воздух. Жаротрубный теплообменник бойлера можно при помощи металлической гофры подсоединить к одной из этих труб. Такой способ подключения, в отличие от варианта с дымоходом, не вызывает остывания дымовых газов, сопровождающегося ухудшением тяги и образованием большого количества конденсата.

Принципиальная схема титана (дровяного бойлера)

3 Монтажные работы

Сделать бойлер отопления можно разными способами. Каждый владелец жилья подбирает для себя идеальный вариант в зависимости от имеющихся материалов, схем и уровня мастерства. Стоит рассмотреть самые распространенные типы конструкций:

  1. 1. В первом случае понадобится бак, в который необходимо установить трубы с необходимым диаметром. Притом они могут находиться как в центральной части, так и на боковых стенках. Если применяется второй способ установки, то скорость подогрева воды значительно увеличивается.
  2. 2. Использование змеевика. Самодельный бойлер устроен по той же схеме, но показатели его эффективности становятся выше. Сам змеевик обычно изготавливается из трубы, притом она может быть как металлическая, так и пластиковая, ее требуется скрутить по спирали.
  3. 3. В следующем варианте трубы не нужны, в устройстве используются сразу две емкости разного размера. Вставляют один бак в другой, а уже в пространство между ними помещают теплоноситель.

Самыми эффективными в использовании признаны системы, работающие от змеевика. Это связано с тем, что установленная изогнутая труба достаточно длинная, что позволяет максимально использовать потенциал теплоносителя. Да и монтаж такого устройства гораздо проще, поэтому изготовить бойлер из газового баллона в системе отопления сможет каждый, каких-либо особых знаний и умений не требуется.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
