Самые простые конструкции можно выполнить самостоятельно из подручных материалов.

Протапливание ракеты

Печь-ракета, не относится к тем печам, которые полностью самонастраивающимся под качество топлива и внешние условия. В начале горения топлива крышку бункера в малой печи следует открыть полностью. В тот момент, как печь загудит, прикрывают ее до максимального убавления звука. Дальше необходимо постепенно прикрывать доступ воздуха, ориентироваться нужно по звуку из печи.

Если заслонка захлопнется на пару минут – ничего страшного, если ее открыть, печь снова разгорится. В первый раз печка-ракета должна быть затоплена бумагой и нужно постоянно поддавать топливо через обдувало. В последующих использованиях протапливать можно вторичными материалами и древесиной в том числе.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

  • Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
  • Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

  1. В топливный отсек закладываются дрова, и выполняется поджиг.
  2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
  3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
  4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
  5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Вариант №1. Миниатюрная печка из консервной банки

Самый примитивный одностенный вариант – это походная печь своими руками, выполненная из консервной банки. В процессе ее создания вам понадобится обычная консервная банка или же железная кружка, но обязательно минимального размера (примерно как высокий стакан). В дальнейшем же вам предстоит совершить такие действия.

Шаг 1. Вначале проделайте в дне кружки или банки пару-тройку отверстий для создания тяги (они послужат источниками для подачи воздуха в корпус)

Важно, чтобы эти отверстия совпадали с внутренним каналом движения воздуха. Есть и другой вариант – проделать в дне одну большую дыру, но в таком случае угли могут выпадать наружу

Шаг 2. Затем заполните банку маленькими (толщиной примерно в палец) деревянными чурками, чтобы те при этом не выходили за края банки. Закладка дров должна быть строго вертикальной (некое подобие «индийской свечи»).

Шаг 3. После этого извлеките из корпуса чурку, которая расположена в центре, – так вы обеспечите канал для прохождения воздуха.

Шаг 4. Засуньте в образованный канал бумагу или сухую траву, подожгите ее.

Шаг 5. Данная конструкция, объем которой будет составлять примерно 500 мл, будет гореть порядка 25-ти минут, чего более чем достаточно для приготовления чего-либо «на скорую руку». Территория при этом задымляться не будет!

Шаг 6. Разумеется, если в походе принимает участие много человек, то банка должна быть больше – хотя бы на один или два литра. Но зато в таком случае для получения стабильного горения дрова нужно использовать более толстые, да и в большем количестве.

Пламя, «добытое» с помощью такой конструкции, будет гореть порядка 60 минут. Этого хватит, чтобы и картошку как следует сварить, и шашлык на тлеющих углях пожарить.Это лишь один из вариантов изготовления. Теперь переходим к следующему.

Читайте так же, как самостоятельно сделать печь буржуйку

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

  • Простая конструкция;
  • Длительное сохранение тепла;
  • Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Покупать или делать

На полках в магазинах представлены разные виды печки щепочницы. При этом каждый производитель старается доработать изделие и усовершенствовать. Добавление в конструкцию новых элементов лишает изделие наиболее ценного качества – простоты.

Можно найти хорошую печку из прочного металла, например, титановую щепочницу, но они часто оказываются тяжелыми. Сложность выбора подталкивает туристов к идее, как сделать печку щепочницу самостоятельно из подручных материалов. При домашней сборке мастер получает примитивную щепочницу, простую в использовании, универсальную, а главное – надежную.

Пиролизная печь и её принцип работы

Походная пиролизная печка.

Это эффективное устройство нагрева основывается на работе печки – буржуйки. Что в ней особенного? Качественный нагрев при минимуме топлива. Принцип работы заключается в длительном горении. При этом образуются горючие газы, а всё твердое топливо сгорает.

Обычные печки базируются на открытом пламени. Кислород в этом случае принимает активное участие, а газы в принципе не используются. Поэтому такой низкий КПД и быстрое прогорание дров. Другое дело – пиролизная печь сделанная своими руками. Здесь тление топлива происходит при определённом доступе кислорода. На первом этапе обеспечивается максимум воздуха, затем через 10 минут резко уменьшается. Печка переходит на режим тления. Все горючие газы при выгорании тоже отдают энергию. Пиролизная печь так же напоминает коптильню.

Как Вы можете создать пиролизную печь? Существует несколько простейших способов:

  1. Две консервные банки, в одну из которых будут засыпаться щепки;
  2. Несколько ёмкостей из подходящих жаропрочных материалов с горизонтальной загрузкой топлива.

Особенности конструкции и ее преимущества

Как мы выяснили, походная печка является крайне полезным устройством, без которого трудно обойтись на рыбалке или просто в отдыхе за городом. Если говорить о стандартных печах с колосниками, то они нуждаются в больших объемах дров по причине хорошей тяги. Словом, топливо быстро сгорает.

А вот в конструкциях без дна, где дрова лежат непосредственно на земле, горение замедляется, угли подолгу тлеют, а после загрузки новой порции разгорание происходит моментально. Но тяга в таком случае плохая, да и тепло практически не аккумулируется.

В походных конструкциях с подставками тяга максимальна. Если блюдо, которое планируется приготовить, следует варить на слабом огне, то печку нужно попросту поставить на землю, перекрывая тем самым колосник. В таком случае поступление кислорода ухудшается, горение замедляется, а время, соответственно, продлевается. Но вне зависимости от конструкции все печки подобного типа обладают существенными достоинствами, среди которых:

экономичность; универсальность и автономность от погодных условий; эффективность; компактность; длительное горение без образования дыма; удобство в использовании и транспортировке; регулировка мощности; безопасность; производительность.

Также добавим, что ввиду того что дрова сгорают изнутри, корпус печки разогревается несильно. Его даже можно немного подержать в руках, благо древесина эффективно изолирует тепло

Но в работе с открытым огнем, конечно же, всегда нужна осторожность!

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
МестоИмяЗаписаноБаллыРезультат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

Печь ракета для помещений

Усовершенствованная модель уличной. Может быть построена из кирпича, камня, глины, но чаще всего, используется именно кирпичный вариант.

К преимуществам такой ракетной печи относятся:

  • Сравнительно простотой монтаж.
  • Значительный КПД. Она способна обогреть до 60 квадратных метров, в зависимости от конструкции.
  • Возможность обустройства лежанки, плиты для приготовления пищи, развилки в полу для обогрева поверхности.
  • Не привередливость к топливу даже с низкой теплотворной особенностью.
  • Практически полное сгорание сажи.
  • Возможность маскировки печи теплоемкой облицовкой (чаще всего применяется саманная штукатурка).
  • Режим работы около 6 часов при одной закладке топлива.

К недостаткам:

  • Необходимость в постоянном присмотре за печью.
  • Высокие температуры металлического колпака, способные вызвать ожог. В этой зоне температура может достигать 900–1200 градусов.

Ракетная печь такого типа работает по принципу прямого горения и дожига пиролиза, то есть древесных газов, что усиливает ее теплоотдачу.

Принцип работы такой:

  1. Разжигают дрова в топливнике.
  2. От их горения возникает естественный поток горячих газов.
  3. В нижней части горизонтально расположенного канала есть вторичное отверстие для подачи кислорода, благодаря чему образуется пиролиз и его догорание.
  4. Горячие газы устремляются в рейзер и колпак.
  5. Благодаря колпаку давление разряжается, и новая порция горячих газов снова туда поступает, вытесняя старые.
  6. Газы проходят между трубой и колпаком, нагревая это пространство, а затем выходят в дымоотводящую трубу.

При горении печь должна издавать звуки, схожие с легким шелестом. Если она гудит, значит, в топливник попадает чрезмерно много воздуха.

Особенности конструкции

У ракетной печи есть свои особенности построения:

  • Высота колпака может быть от 1,5 до 2 частей от его диаметра.
  • Обмазка колпака происходит не более чем на 2/3 части, а толщина ее обычно составляет 1/3 диаметра.
  • Площадь сечения райзера (дымовой трубы) — примерно 5% от площади колпака и при этом между ней и верхней частью барабана остается не меньше 7 см зазора для свободной циркуляции газов.
  • Горизонтально идущая труба равна по диаметру и высоте вертикальной. Внешняя труба — 1,5–2 части по сечению от площади барабана, длина ее достигает не менее 4 метров.
  • Если используется лежанка в конструкции, длина ее газохода также привязана к диаметру барабана, для обеспечения качественного прогрева труб. Так для бочки диаметром 60 см, газоход может быть выполнен, например, 6 метров в длину.
  • Поддувало выполняется на 50% от общей площади жаровой трубы.

Модификации

Ракетная печь может обладать варочной поверхностью, емкостью для нагрева воды, водяным теплообменным контуром и лежанкой.

С лежаком

Это наиболее распространенная модификация.

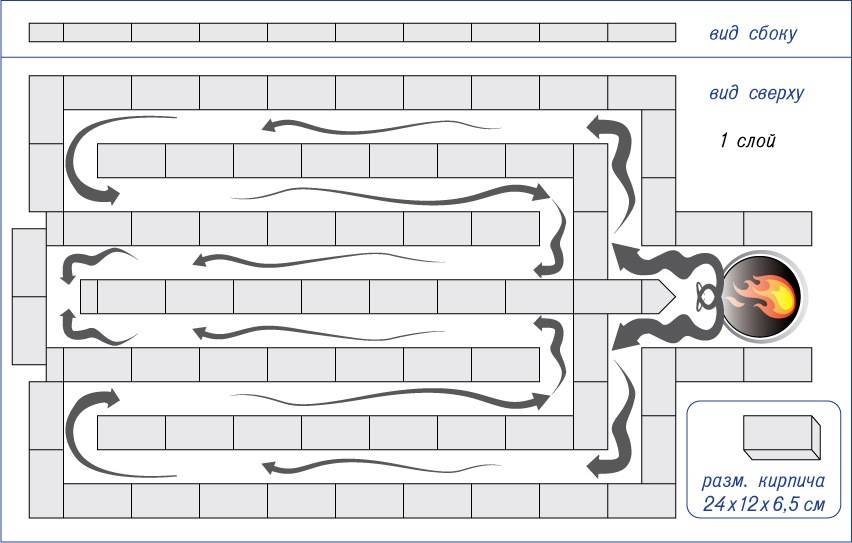

В такой реактивной печи лежак может быть выполнен из камня, кирпича, глины, под которым горячий воздух циркулирует по удлиненному горизонтальному дымоходу и выходит в итоге в вертикальный дымоход. Тепло такая печь с лежанкой или скамейкой держит до полусуток. Тело печи чаще всего оснащено варочной поверхностью для нагрева воды и приготовления пищи.

Для чистки сажи предусматривается специальная очистная дверца, которая находится между отверстием выхода газов из корпуса печи и канальной дымоходной системой.

С ондолью (теплым полом)

Эта система отопления родом из Кореи и является родоначальником «теплого пола». В отличие от предыдущего варианта, газоходный лабиринт обустраивается под полом домов, обеспечивая его прогрев.

В качестве змеевика используются специальные металлические трубы, изолированные негорючими материалами или кирпичные каналы.

Горячий воздух все так же циркулирует по каналам, прогревая поверхность пола.

С водяным теплообменником или емкостью для нагрева воды

Такая печь обладает огромным количеством вариативных схем конструирования. Так как опасность от такой печи из-за кипятка еще выше, при ее обустройстве обязательно необходимо проверять используемую схему и брать ее только из авторитетных источников и при консультации специалиста.

При правильном обустройстве ракетная печь с успехом сможет полноценно обогреть помещение и долгие годы служить своим хозяевам.

Как правильно топить печь

Если для топки мобильных ракетных печей не требуется особой подготовки, то для того, чтобы печь длительного горения работала на пределе своих возможностей, необходимо обязательно произвести предварительный прогрев. Подобное мероприятие также позволяет снизить степень загрязнения дымохода.

Прогревать печь удобнее всего бумажными листами, деревянными щепками и опилками. Степень прогрева оценивается по возникающему гулу в канале. Изначально гул будет сильным, это свидетельствует о высокой тяге и маленькой температуре, по степени снижения шума можно говорить о повышении температуры в топке.

Для прогрева ракетной печи лучше всего использовать мелкие щепки и опилки

Как только шум начал уменьшаться, в топку загружается основное топливо. Минут через 15 заслонка начинает постепенно закрываться. Зазор должен быть отрегулирован таким образом, чтобы из печи доносился еле слышный шелест.

Удачных конструкций ракетных печей в сети предостаточно, при этом авторы часто руководствуются больше интуицией, чем техническими расчётами. Главное — придерживаться «Г-образного» вида конструкции, а дальше всё зависит лишь от вашей фантазии.

Обязательно проверяйте работоспособность печи на предварительном этапе.

Индейская свеча для приготовления еды или обогрева

Индейская свеча.

Очень древний способ, который был придуман в далекие времена одним из индейских племён. Колонизаторы увидели этот метод и стали использовать повсеместно. Что он из себя представляет? Берётся обычное полено, полое внутри. Внутрь помещается топливо. Можно освещать путь в дремучем лесу, готовить пищу, согреться. Деревья подойдут не все. Смолистые сильно стреляют, много искр. Берёза даёт очень сильное пламя. Отлично подходит осина и пламя от неё практически бесцветное.

Расколите полено, уберите ветхое содержимое. Затем соедините сруб любым способом. Внутрь заложите бересту или другое топливо. Регулируйте пламя с помощью бересты. Чем ниже её протолкнуть, тем сильнее будет огонь.

Дуплистое бревно подойдёт лучше остальных, но в экстремальных условиях бывает не до выбора.

Отличие от нагревательных приборов других типов

Щепочница – старое изобретение, но она до сих пор популярна среди туристов за счет своих особенностей:

  • быстрый разогрев небольшого объема воды при малых затратах топлива;
  • компактный размер, небольшой вес, простая конструкция и возможность использования с традиционным походным снаряжением;
  • возможность изготовления печки своими руками при использовании простых подручных материалов.

Все элементы снаряжения для похода достойны внимания: они компактны, многофункциональны и имеют простую конструкцию. Печка-щепочница – не исключение. Взяв печку экспедицию с собой в поход, турист обеспечит себе горячий чай и вкусный обед, а в некоторых случаях даже гарантирует выживание в суровой среде.

Какую печь лучше использовать летом?

Летом печь нужна больше для разогрева и приготовления пищи, чая, кофе. Тянуть газовые баллоны или дровяные печки нет смысла – обогрев палатки не нужен.

Лучшим решением станет спиртовая мини-печь для палатки. Небольшой вес, компактные размеры позволяют каждому члену туристического похода брать свою самодельную печку.

Единственный недостаток в сравнении с готовыми фирменными конструкциями – отсутствие возможности транспортировать печку с залитым горючим. Но это не существенный недостаток – положить пузырек спирта в рюкзак не составит труда. Печи длительного горения используют для зимней палатки.

Немного истории

Небольшая печка-щепочница была разработана русскими охотниками за золотом на Чукотке. В то время Аляска уже стала частью США, но при этом доля россиян осталась велика. Поэтому первые упоминания о щепочнице числятся как о русской баночной печи или Russian Can Stove, в том числе и в романах Джека Лондона.

Старатели изобрели ее из банок американских консервов и спасались от морозов, разогревали себе еду. Позднее о щепочнице, как о средстве для выживания, узнали заключенные сталинских времен и надсмотрщики из НКВД. Однако наибольшее распространение идея простой мини-печки получила после выхода на экраны одной из частей фильма о Джеймсе Бонде.

Еще со времен золотоискателей идея русской баночной печи спасала жизни тысячам людей, и это число ежегодно увеличивается, а сама конструкция дорабатывается в попытках достичь совершенства.

Достоинства и недостатки

К достоинствам печи ракетного типа можно отнести:

  • Высокий показатель тепловой отдачи, который в некоторых случаях достигает 18 кВт;
  • Высокий КПД;
  • Сверхэффективная работа, которая характеризуется полным выгоранием дров, углей и сажи, загруженных внутрь;
  • Для обеспечения горения подойдут даже отходы деревообрабатывающей промышленности (щепки, листья, сучья, ветки, листья вне зависимости от степени влажности);
  • Экономичное горение и малый расход древесины;
  • Высокий температурный режим на выходе (подогрев большой ёмкости с водой осуществляется за несколько минут).

Вместе с достоинствами, у печей подобного типа выделяют и недостатки:

  • Установка змеевика для подогрева воды снижает тепловую эффективность печи;
  • Непрерывный цикл горения делает невозможным установку ракетной печи в гаражах и банях;
  • Маленький размер топки не даёт за один раз загрузить сразу большое количество топлива, для обеспечения длительного горения производится постоянная подкладка дров.

Положительные качества походных печей, сделанных самостоятельно

Одно из главных преимуществ таких конструкций – минимум финансовых затрат. Подойдёт все, что у вас есть: листовины железа, кастрюли, жестяные банки, глина, кирпичи, полено и многое другое. Собрать их можно как заранее, так и на месте. По обстоятельствам. Можно подготовить одноразовые и многоразовые изделия. Разборные и монолитные.

Плюсы походной печки:

  • минимум затрат или их отсутствие (можно сделать даже из земли);
  • длительность горения;
  • высокое КПД, увеличенная мощность;
  • подходит любое топливо, собранное на природе;
  • универсальность применения;
  • небольшое количество дыма или полное его отсутствие.

В идеале походная печь, сделанная Вами должна быть компактной, нагревать кастрюлю, но не воздух. Так же обходиться минимумом дров, долго сохранять тепло внутри. Собрав самостоятельно конструкцию, Вы испытаете удовлетворение от собственного изобретения, а окружающие отметят его пользу. Что Вам поможет улучшить изделие? Конечно, это предыдущий опыт путешественников. Изучайте схемы/чертежи, познавательное видео. Только методом проб и ошибок можно получить что-то действительно стоящее.

Ведь так приятно приехать в красивое место, расположиться дружной компанией, разбить палаточный лагерь. Вот и время обеда подошло! А тут Вы с рукотворной походной дровяной печью. Ваши друзья останутся сытыми и довольными

И не важно, какой вариант выберете: печь-ракету, пиролизную или даже индейскую свечу. Пригодится любая и так вовремя!

Как работает конструкция

Главные требования к походной печке – легкость и компактность. Ее без труда можно собрать и разобрать для того, чтобы сложить в рюкзак. Самая простая походная печь состоит из минимума элементов и не нуждается в дымовой трубе или корпусе с теплосберегающими свойствами. Среди основных составляющих этого устройства отмечают камеру сгорания и поддув.

Подобная конструкция позволяет топливу, будь то щепки или древесина, полностью истлеть, при этом тепло направляется строго вверх.

Можно обойтись и без поддува, соорудив одну только камеру сгорания, например, из двух кружек. С помощью такой печи можно подогреть пищу. Но для того чтобы ускорить время разогрева в несколько раз и увеличить КПД устройства, можно использовать маленький вентилятор, работающий на батарейках, в качестве поддува. В результате происходит полное сгорание топлива с высоким пламенем и отсутствием дыма.

Изготовление печи Робинзон

Несложная конструкция устройства позволяет сделать ракетную печь в домашних условиях. Вся процедура займет лишь несколько часов. Материалы для работы найти несложно, к тому же их нужно немного. Агрегат, сделанный своими руками, обладает компактными размерами и удобен в использовании.

Походная ракетная печь оснащена важной деталью, существенно облегчающей обслуживание агрегата. Это металлическая пластина с решеткой, размещенная в нижней части топливника. Как правило, она делается выдвижной, что позволяет вынуть решетку, уложить на нее дрова и установить обратно

Подобная пластина служит также подставкой для длинных щепок. Кроме того, с вынутой решеткой проще производить очистку топливного отсека.

Для изготовления реактивной печи своими руками необходимо использовать следующие материалы

  • две квадратные трубы 150×150×3 мм: одна длиной 45 см, вторая – 30 см;
  • 4 стальные полосы 300×50×3 мм;
  • 2 стальные полосы 140×50×3 мм;
  • металлическая решетка 300×140 мм (ее можно сделать из прута такого же материала диаметром 3-5 мм и длиной 2,5 м).

Технология изготовления походной печи Робинзон включает следующие операции:

  1. Каждая из труб размечается с одного края под срез под углом 45°. Затем болгаркой отрезаются ненужные элементы.
  2. Подрезанными сторонами трубы аккуратно свариваются между собой.
  3. На самом верху вертикальной части конструкции делаются четыре пропила либо на углах, либо посередине. Их глубина должна быть 2 см, а ширина – 3,5 мм. Они необходимы для установки подставки под посуду.
  4. Из стальных полос длиной 300 мм изготавливается сама подставка. Для этого один элемент нужно разрезать пополам. На втором необходимо наметить середину, к которой привариваются половинки первой полосы, чтобы получить форму креста.
  5. Затем делается рама для выдвижной детали. На это пойдут оставшиеся 2 длинные полосы и 2 короткие. Они свариваются между собой в форме прямоугольника, причем соединение делается не встык, а внахлест.
  6. На полученную раму накладывается решетка, которая приваривается точечной сваркой. Но также возможен вариант изготовления этого элемента из подготовленного прута. Он нарезается по размерам рамы, и отдельные части привариваются с шагом в 10 мм.
  7. На верхушку печи нужно установить подставку, а решетку задвинуть внутрь топливного бункера. Теперь устройство готово к испытаниям.
  8. Когда вы убедились, что походная печь Робинзон работает исправно, ее можно покрыть жаростойкой краской. Предварительно нужно дождаться, пока агрегат остынет.
  9. Для большего удобства к выдвижной части можно приварить ручку, хотя этого элемента в стандартных устройствах нет.

В заключение – плюсы и минусы печки

Подобные сооружения действительно изготавливаются быстро, причем исполнителю необязательно иметь высокую квалификацию. Первый и главный плюс печей ракетного типа – простота и нетребовательность к материалам. Вдобавок они хорошо воспринимают разнообразное топливо – сырые дрова, ветки, хворост и так далее.

Теперь о негативных моментах:

  • низкий КПД и слабая теплоотдача по сравнению с другими самодельными отопителями на дровах и отработке;
  • если обернуть колпак водяной рубашкой либо встроить змеевик, тяга внутри райзера уменьшится, поэтому воду лучше нагревать только от внешнего дымохода;
  • печка непригодна для бани, поскольку неспособна интенсивно прогревать помещение лучистым теплом;
  • после длительного простоя версию с лежанкой трудно вывести в рабочий режим – необходимо прогреть все газоходы путем сжигания сухого легкого топлива.

По вышеперечисленным причинам ракетный обогреватель крайне неудобен для гаража, где требуется протапливать помещение довольно быстро. Зато походный вариант незаменим на природе в любой период года.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
