Схемы систем отопления для двухэтажного частного дома

Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое

Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.

Система отопления с естественной циркуляцией постепенно отходит в прошлое Рекомендуем

  • Схема отопления одноэтажного дома с принудительной циркуляцией – какая лучше?
  • Схема отопления частного дома с естественной циркуляцией – неэстетично, но практично
  • Схема газового отопления частного дома – самостоятельное подключение настенного котла

За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.

Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:

  • положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
  • диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
  • сечение внутренних отверстий в батареях (та же закономерность, что и для труб).

Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:

  • громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
  • для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
  • необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
  • оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
  • большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
  • сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.

Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:

  • независимость от бесперебойной подачи электричества;
  • бесшумность движения жидкости по трубам;
  • эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).

Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды

При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.

Из чего состоит отопительная система

Перечень необходимого оборудования зависит от схемы организации отопления. Перечислим основные компоненты для всей совокупности решений.

Газовый котел. Его функция – греть теплоноситель. Часто он оснащен закрытым расширительным баком, а иногда и циркуляционным электронасосом. Выбор такой компоновки облегчает проектирование и монтаж теплосети. Подбор котла осуществляется исходя из мощности, необходимой для отопления жилплощади.

Стандартная формула “100 Вт на 1 м²” усреднена. В действительности необходимая мощность зависима от отапливаемого метража, т.к. его увеличение непропорционально увеличению площади ограждающих конструкций – главной причины теплопотерь. Если для отопления 100-150 м² потребуется 130 Вт на метр, то для 400-500 квадратов хватит 80 Вт.

Отопительные приборы. Они нужны, чтобы отдавать тепло для поддержания нужной температуры в помещении. Это могут быть чугунные, стальные, алюминиевые или комбинированные радиаторы. Их энергоэффективность зависит от материала и количества секций батареи, а выражается в теплоотдаче и инерционности.

Трубопровод. Он применяется, чтобы передавать и распределять теплоноситель между батареями. Для его развертывания в основном применяют бесшовные изделия из полипропилена или стали. Низкий коэффициент внутреннего сопротивления позволяет использовать их в теплосетях с принудительной и естественной циркуляцией.

Входящие в состав антифриза присадки могут разрушать полипропиленовый теплопровод. Если в доме не проживают постоянно, следует использовать стальные конструкции.

Фитинги. Необходимы для соединения труб

Важно, чтобы они не нарушали герметичность и не уменьшали проходимость теплопровода

Расширительный бак. Компенсирует скачки давления внутри теплосети, вызываемые способностью вещества расширяться при нагревании. Устраняет риск разрушения отдельных ее компонентов. Существуют конструкции открытого и закрытого типов. Использование вторых предпочтительно из-за их универсальности, безопасности и простоты обслуживания.

Поскольку эксплуатация открытого расширительного бака сопряжена с испарением теплоносителя, в такой компоновке нельзя использовать антифриз.

Запорная арматура. Позволяет отключать отдельные элементы теплосети от контура для проведения техобслуживания или регулировки температуры в помещении.

Предохранительная арматура. В эту категорию входят балансировочный вентиль, автоматический воздухоотводчик (кран Маевского), обратный и предохранительный клапаны. Их задачи заключаются в том, чтобы не допустить возникновение дросселирующих потоков и уберечь систему от гидроударов.

Регулирующая арматура. Предназначена для балансировки отопительной системы и управления теплоотдачей отдельных радиаторов. Это помогает установить в каждом помещении индивидуальный микроклимат, не изменяя общих показателей теплосети.

Распределительный коллектор и гидрострелка. Отвечают за разделение гидравлических контуров и распределение теплоотдачи. Улучшают проходимость сети. Уменьшают теплопотери. Поскольку они служат локальными центрами управления, на них устанавливают термометр, манометр, расходометр и др. датчики.

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Горизонтальное подключение

Про горизонтальное подключение поговорим немного подробнее, поскольку такой метод является оптимальным для двухтрубной разводки. Существует три схемы: попутная, тупиковая и лучевая. В первом случае и горячий, и остывший теплоноситель идут в одном направлении. Такой метод хорош тем, что нагрев осуществляется равномерно и своевременно.

При тупиковой схеме картина несколько иная. Горячий и холодный теплоносители движутся навстречу друг другу. При такой разводке влияние на температуру радиатора оказывает его близость к нагревательному котлу. Чем ближе батарея к источнику, тем она горячее. Это ведет к неравномерному прогреву помещений в доме — наиболее удаленные от котла будут гораздо холоднее.

Оптимальной схемой разводки является лучевая. От главного коллектора к каждому отопительному прибору идет своя магистраль. Конечно, в плане затрат — как денежных средств, так и усилий — такая система наиболее требовательна. Но в итоге мы получаем максимальный уровень комфорта.

Это происходит за счет двух моментов. Во-первых, прогревание происходит равномерно и одновременно, поэтому во всех помещениях поддерживается необходимая температура воздуха. Во-вторых, при возникновении необходимости ремонта одного из отопительных приборов отключение нужного участка никоим образом не затрагивает остальные.

Есть и третий плюс: при лучевой разводке трубы, как правило, располагаются под полом, что позволяет сохранить общий эстетический вид помещения на нужном уровне.

Расчет элементов системы отопления

Чтобы произвести расчет отопительной системы, нужно изготовить план отопления двухэтажного дома

При этом важно не только выбрать тип системы и продумать разводку, но и рассчитать мощность котла

Обычно рекомендуют воспользоваться принципом, что на каждый квадратный метр отапливаемой площади нужна мощность котла в 100 Вт. Этот принцип не учитывает важные параметры самой постройки и ее теплопотери.

Лучше выполнять расчет отдельно по помещениям с учетом следующих параметров:

  • назначение комнаты;
  • ориентация ограждающих конструкций помещения (и их количество);
  • габариты и количество оконных проемов (какие стеклопакеты);
  • учитывают наличие или отсутствие дверей;
  • обязательно делают расчет мощности по площади.

За основу такого расчета берется описанный выше принцип, но при этом учитываются другие поправки и коэффициенты, которые влияют на комфортность помещения и позволяют компенсировать возможные тепловые потери.

Какую выбрать

В маленьком двухэтажном дачном доме без резервного электрогенератора разумно провести простую однотрубную самотечную систему отопления. В остальных случаях использовать такую конфигурацию нецелесообразно.

Если электроснабжение нестабильно, самотечная схема – единственный разумный вариант. Можно даже обойтись без газового котла, если в доме есть печь.

Коллекторная двухтрубная разводка понравится тем, кто любит порядок и боится испортить дизайн интерьера. Благодаря лучевому подключению не проблема замаскировать теплопровод и даже радиаторы. Поскольку это наиболее сбалансированная и функциональная конфигурация, она подойдет всем, кто не стеснен в средствах.

Если трудно выбрать, велика вероятность, что условия эксплуатации могут измениться или просто хочется получить универсальную систему, двухтрубная тупиковая схема закрытого типа будет лучшим выбором.

На случай отключения электричества она легко адаптируется к эксплуатации по самотечному принципу. Не проблема заменить газовый котел твердотельным или электрическим. Теплоноситель можно использовать любой, если не применять элементы из полипропилена. Допускается подключение теплого пола.

Если закольцевать контур не проблема, часто лучшим выбором будет “Петля Тихельмана”. Популярностью она обязана простоте конструкции и неприхотливости в настройке и эксплуатации.

Не стоит также забывать, что комбинированные многоконтурные разводки помогают обойти многочисленные ограничения.

Оптимальное решение для каждого дома индивидуально. При его разработке следует учитывать архитектурные особенности строения и условия эксплуатации. И если ответственно подойти к составлению проекта, выбору и установке оборудования, система будет работать эффективно и безотказно.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Двухтрубная и однотрубная отопительная система

Выбор между однотрубной и двухтрубной системой отопления при строительстве домов являлся самым сложным решением для владельца. Системы существенно различаются между собой, причём каждая имеет по одному существенному достоинству и одному такому же недостатку.

Схема устройства однотрубной системы отопления

Краткая характеристика двух типов отопительных систем:

Пластиковые трубы – оптимальный вариант для современной отопительной системы

  1. Однотрубная, как несложно догадаться, требует использования только одной централизованной магистрали (трубы), независимо от того, какое вид отопления используется: водяное котельное, печное, газовое, паровое, использованием электрического котла или без него и так далее. Но есть одна проблема: уже охлаждённый теплоноситель попадает в ту же трубу, с которой и был подан, оп основному стояку. Получается, что самые нижние радиаторы будут гораздо холоднее первых. Следовательно, увеличится и их обогревающая площадь, что ни есть хорошо (здесь подразумевается то, что для такой системы отопления понадобится гораздо большее количество радиаторов, батарей);
  2. Двухтрубная требует сложных технических условий при своём монтаже, однако более эффективна. Остывшая и горячая вода циркулирует по разным магистралям, никак не соприкасаясь и друг другу абсолютно не мешая. Получается, что все батареи прогреваются равномерно, а тепло не уходит просто так;
  3. В общем, однотрубная — дешёвая, но далеко не самая эффективная; двухтрубная — дорогая и сложная, но очень эффективная. Дилемму придётся решать уже непосредственно самому владельцу здания, тут уже ничего не поделаешь.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Особенности принудительной циркуляции

Длина отопительного контура в двух- и трехэтажных домах часто слишком велика, чтобы выбор в пользу отопительной системы гравитационного типа был оправданным решением. Есть у нее и другие недостатки, сделавшие схемы с принудительной циркуляцией стандартом де-факто для жилья большой площади.

Теплоноситель в такой системе движется по трубопроводу не под влиянием сил гравитации, а благодаря работе электронасоса. Из-за замкнутости контура на производительность насоса влияет только внутреннее гидравлическое сопротивление теплосети. Этажность не имеет решающего значения.

Поскольку теплоноситель движется быстрее, чем в конфигурациях с естественной циркуляцией, он не успевает сильно остыть, пройдя полный круг. Это обеспечивает равномерность теплоотдачи и экономию газа. Система может работать в низкотемпературном режиме, т.е. топить можно и в межсезонье, когда еще не слишком холодно.

Есть у принудительной циркуляции и недостатки. Главный из них – зависимость от электроснабжения. Отключение электричества влечет за собой остановку насоса. Это приводит к прекращению подачи тепла и возникновению воздушных пробок.

Решается проблема путем установки разгонного коллектора. При отключении электричества такая система продолжит функционировать в режиме естественной циркуляции.

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

  1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
  2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
  3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
  4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

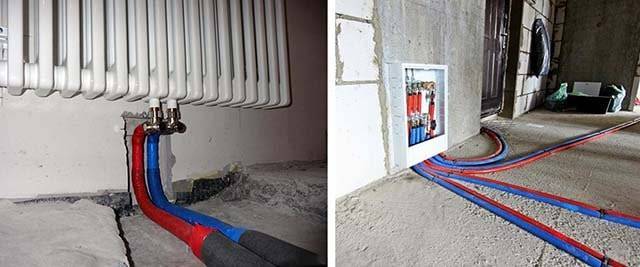

Лучший способ спрятать трубы — заложить их под стяжку пола

  • небольшие сечения раздающих труб;
  • гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
  • для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
  • все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

Чтобы запрятать трубные подводки, нужно прорезать борозды в стене

Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

Теперь о значимых недостатках:

  1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
  2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
  3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.

    На плане дома видно, что попутная водяная система пересекает 2 дверных проема

  4. Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.

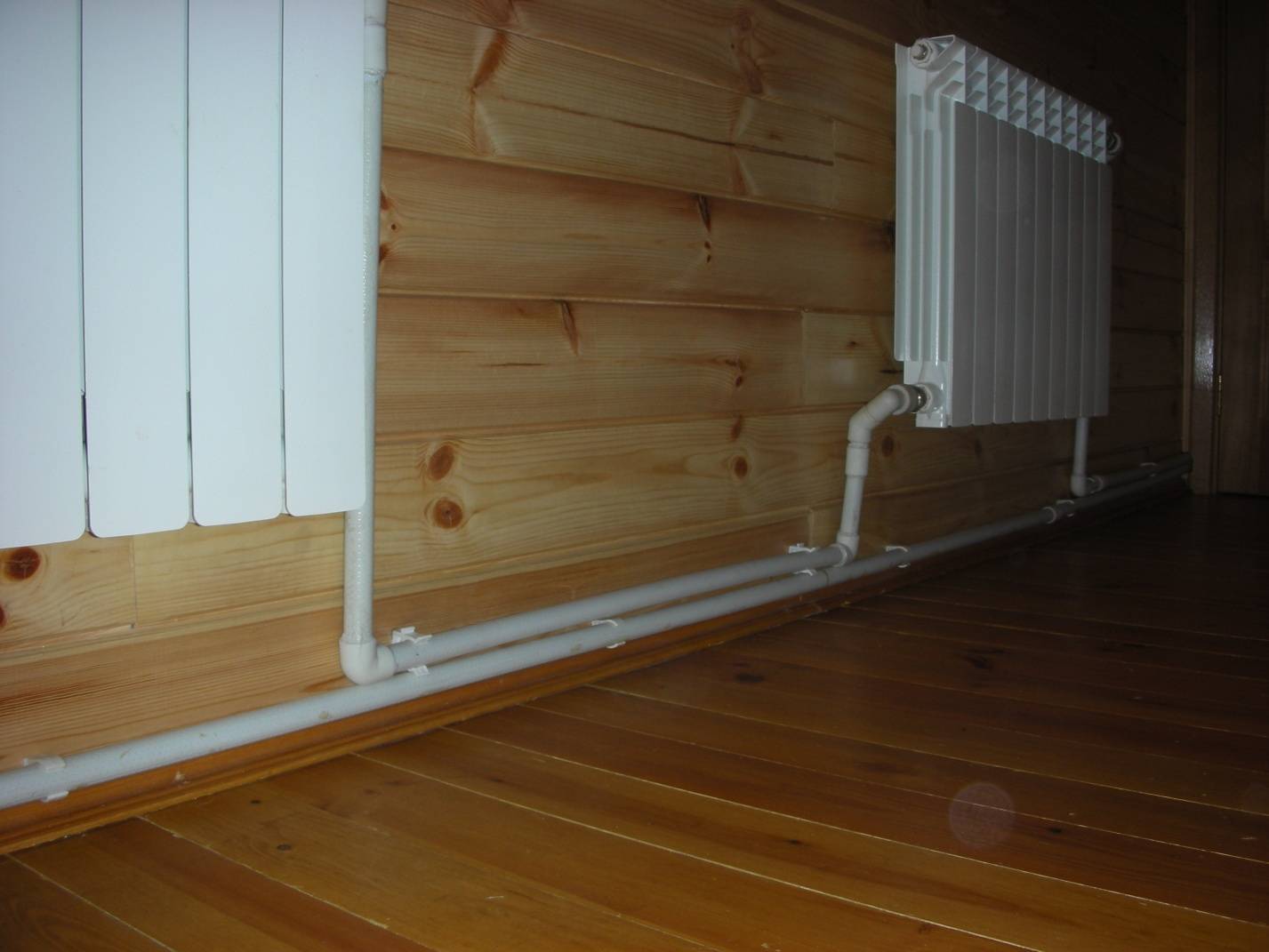

Двухтрубная разводка

Такие системы могут обладать не меньшей эффективностью, чем однотрубные. Этот способ подходит при обогреве домов с одним и двумя этажами. Его отличие в том, что температуру можно самостоятельно менять в любом помещении.

Другой особенностью системы двухтрубного типа является тот факт, что прямой и обратный контуры отделены друг от друга.

Нагретая жидкость подается в систему по подающим каналам. Через входные трубы вода начинает идти к батареям. Ее можно провести и к теплым полам. После остывания жидкости она автоматически выводится обратно. У подобных систем существует одна положительная особенность – как вода будет проходить к определенным батареям, можно регулировать вручную.

Верхняя разводка может быть незаметной, если монтировать трубы над дверными проемами и закрывать их декоративными элементами. При этом трубы будут замаскированы максимально.

Недостатком верхней разводки можно считать тот факт, что, кроме установки труб, необходимо монтировать мембранный расширительный бак. Выполняется такая работа легко, но средств для этого потребуется больше.

Если система монтируется в здании с двумя этажами, можно монтировать открытый бак. Однако его можно поместить только на чердак. При нижней разводке трубы будут расположены ниже подоконника.

Данный способ немного сложнее в плане реализации, поскольку, кроме установки труб, придется провести монтаж открытого расширительного бака. Его необходимо устанавливать выше размещения прямых труб.

Вертикальная схема с верхней разводкой

При выборе такой модели теплоноситель будет идти на чердак от отопительного прибора. Затем жидкость поступает ко всем батареям в доме.

Внимание! Не допустить завоздушенности системы можно, время от времени удаляя воздух. Для этой цели необходимо установить расширительный бак. Подобные схемы более эффективны нижней разводки

Подобные схемы более эффективны нижней разводки

Обусловлено это большим давлением, которое подается по стоякам

Подобные схемы более эффективны нижней разводки. Обусловлено это большим давлением, которое подается по стоякам.

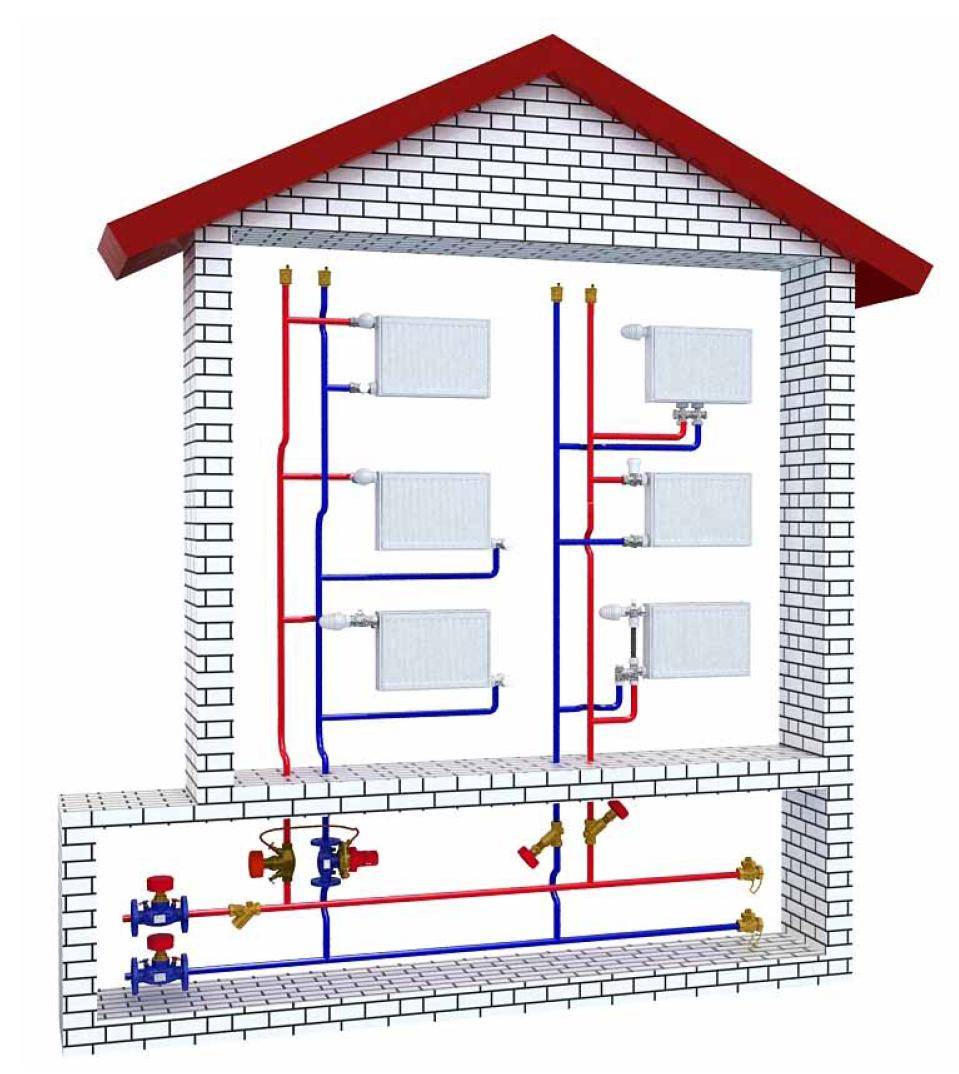

Нижняя разводка вертикального типа

Двухтрубная система отопления с нижней разводкой создается последовательно:

  • По полу подвала или первого этажа необходимо провести магистральный трубопровод. Он будет брать свое начало у котла.
  • По магистральной трубе необходимо провести вертикальные трубы, за счет которых будет обеспечиваться перемещение теплоносителя к батареям.

Когда проектируется схема двухтрубной системы отопления с нижней разводкой, необходимо определиться, как будет выводиться воздух из трубопровода. Это требование можно удовлетворить, если установить воздушную трубу и расширительный бак.

Горизонтальная система

Довольно популярен горизонтальный вариант разводки, в которой теплоноситель циркулирует принудительно. Существует несколько схем:

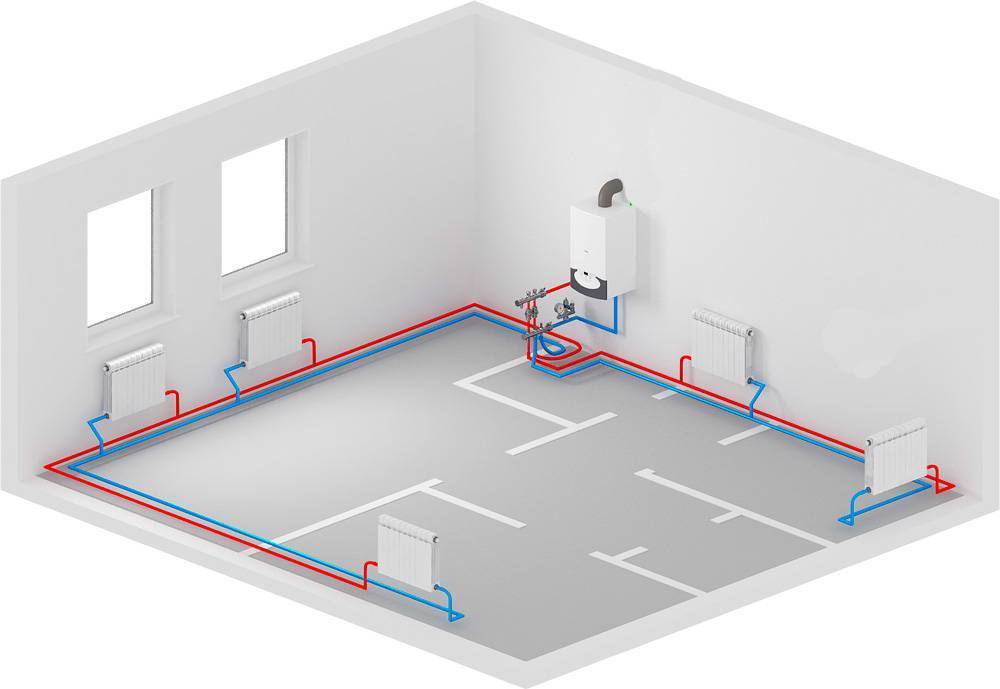

  • Тупиковая. К преимуществам этих систем можно отнести экономию при расходе труб. В число недостатков включена слишком большая длина контура. За счет этого существенно затрудняется регулирование работы системы в целом.
  • Попутное продвижение теплоносителя. Каждый циркуляционный контур обладает равной длиной, за счет чего регулировка системы выполняется просто и легко. Недостаток такой системы – слишком высокий расход труб. Помимо этого, интерьер комнат при установке такой системы портится.

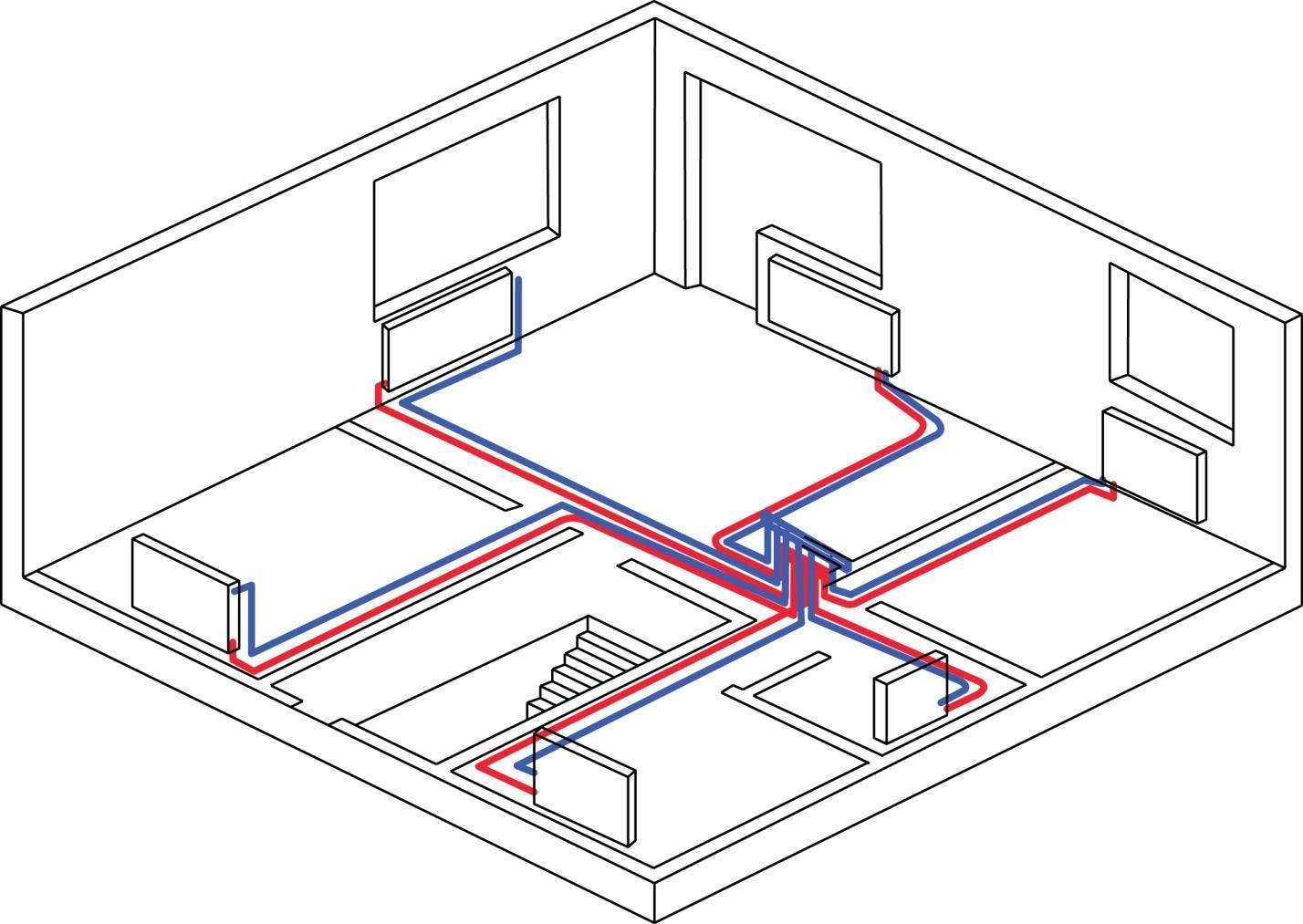

  • Лучевая или коллекторная разводка труб отопления в частном доме. Каждая батарея подсоединена к центральному коллектору. За счет этого распределение тепла осуществляется равномерно.

При установке лучевой системы придется потратиться на трубы.

Выводы

Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.

Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.

При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.

https://youtube.com/watch?v=Hz1sSNwy1Yw%3F

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
