Газобаллонное отопление дома

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

  1. Необходимо изменить скорость подачи газовоздушной смеси.

Потребуется установить комплект жиклеров для сжиженного газа.

Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.

После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.

Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

  1. Производительность.

Тип горелочного устройства.

Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.

Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Основные достоинства газового отопления

Главным достоинством газового отопления является низкая стоимость. Так, киловатт-час тепловой энергии, полученной от сжигания газа, составляет всего 30 копеек, что в два раза дешевле, чем при отоплении дровами. В целом, газовое отопление в частном доме – это система, предназначенная для обогрева помещения путем получаемой от сжигания газа тепловой энергии. Такая система состоит из газового котла, оснащенного всеми необходимыми сопутствующими устройствами, газопровода и системы подачи нагретого теплоносителя. В большинстве случаев в роли теплоносителя выступает вода – это самый надежный и вместе с тем самый дешевый вариант.

Важно! Ни в коем случае не следует путать магистральный газ со сжиженным! Если отапливать частный дом газом в баллонах, то это будет стоить в шесть-семь раз дороже, чем, к примеру, тот же электрокотел

А теперь непосредственно о преимуществах отопления. Практически все они связаны с особенностями котла, давайте рассмотрим их:

  1. Газовые котлы имеют незначительные габариты, если сравнивать с другими аналогами, а это очень ценно, в особенности тогда, когда свободное пространство ограничено;
  2. Тепловая энергия, полученная при сжигании газа, стоит значительно меньше, чем при работе других систем;
  3. При работе таких котлов практически не издается никакого шума;
  4. Наконец, газовые котлы весьма просты в использовании, им не нужна регулярная чистка, а плановые работы достаточно проводить один раз в год.

Расход сжиженного газа

Чтобы понять, насколько эффективно и целесообразно отапливать дом с помощью СУГ, выполним расчет расхода баллонного газа для дома с площадью 100 кв.м. В такой дом, согласно тепловым расчетам, рекомендуется установка котла мощностью 10 кВт. Для получения 1 кВт тепла котел расходует в среднем 0,12 кг/час газа. Расход газа на отопление всей площади составит 1,2 кг/час, а в сутки – 28,8 кг. Если учесть, что в стандартном баллоне объемом 50 л содержится около 22 кг газа, то недельный расход составит около 9 баллонов, и это абсолютно нецелесообразно.

Газовые баллоны объемом 50 литров

Но в таком режиме котел работает только для разогрева отопительной системы. В остальное время правильно отрегулированный котел расходует в 3-4 раза меньше газа, т.е. около 8-9 кг газа в сутки или приблизительно половину баллона. В неделю для отопления хорошо утепленного дома площадью 100 кв. м понадобится около 3 баллонов газа. При этом температура внутри помещения будет поддерживаться на уровне +22 градуса (при -18-20 градусов снаружи).

Повысить эффективность отопления можно за счет использования автоматики.

Обратите внимание! Снижение температуры в ночные часы на 6-7 градусов приводит к уменьшению расхода газа на 25-30%.

Значит, в неделю, чтобы обеспечить такую систему сжиженным газом, понадобится около 2-х баллонов.

В случае отопления дачного дома, на время отсутствия хозяев, можно выставить температурный режим +5+7 градусов (только для поддержания отопительной системы в рабочем состоянии). Тогда расход газа в неделю уменьшится вообще до 1 баллона.

При увеличении площади отопления необходимое количество баллонов рассчитывается в пропорциональном соотношении.

Сколько сжигается топлива?

Обогрев дома, чья площадь составляет примерно 100м 2 при помощи сжиженного газа можно осуществить, воспользовавшись котлом, чья мощность составляет 10 кВт. Для того чтобы получить 1 кВт тепловой энергии, необходимо потребление 100-120 г/мин сжиженного газа при 100% загрузки котла. В случае если холодный период растягивается до 7 месяцев, то примерный расчетный расход топлива на весь сезон составит около 5 тонн.

Но в действительности объемы расходов будут практически в 2 раза меньше, благодаря автоматике, которая переводит оборудование в эконом режим в том случае, когда температура воздуха в помещениях достигла установленного значения либо руководствуясь установками таймера.

Если сравнить затраты на обогрев дачи или частного дома от магистрального газопровода, то обогрев сжиженным газом выходит дороже примерно в 5-6 раз. Но тем не менее, в конечном счете дешевле нежели обогрев от электричества.

Если учесть цены на газ в сжиженном состоянии, то обогрев загородного дома или дачи при помощи баллонов не самая плохая альтернатива электрическим и жидкотопливным системам. Тем более в тех случаях, когда в регионе есть проблемы с твердым топливом или его оно обходится достаточно дорого.

Отопление сжиженным газом – наиболее рациональное решение в том случае, если в скором времени есть планы газификации населенного пункта, из-за того что потом отпадает необходимость приобретать котел. Кроме этого, есть возможность попрактиковаться в обращении с газовым котлом.

Что делать при утечке газа?

Газовую утечку можно определить визуально посредством мыльной пены. Чаще всего утечка появляется в месте соединения шланга или арматуре. Сильную утечку можно и вовсе определить на слух, как минимум, это станет подсказкой для места нанесения раствора. Дополнительным фактором для контролирования утечки послужит образование характерного аромата. Если придерживаться норм безопасности, то это даст возможность не просто избежать утечки газа, а еще предотвратит возможные отрицательные последствия. Опасность заключена в том, что пропан-бутановая смесь тяжелее воздуха, а потому при утечке газ будет стремиться к потолку, начнет накапливаться в подвальном помещении или под полом. Даже одной искры хватит для того, чтобы спровоцировать взрыв. Базовой причиной взрыва газа является пренебрежение и халатное отношение к нормам безопасности. Чтобы избежать отравления угарным газом и предотвратить вероятность взрыва, стоит установить правила применения газовой емкости в быту:

  • При долгосрочном отсутствии жильцов газовые баллоны стоит выносить за пределы жилья.
  • Газовые баллоны, как и оборудование, должно быть ремонтировано лишь специалистами.
  • Газовые плиты ни в коем случае нельзя применять для обогрева или отопления.
  • Включенные газовые устройства должны быть под постоянным контролем.
  • Проветривание комнаты до откручивания вентиля на балконе.
  • Монтаж газовых сигнализаторов около пола.

Если же произошла утечке газа, то запрещено использовать любые электрические приборы. Нельзя производит действия, которые могут поспособствовать появлению искр. При обнаружении утечки баллон стоит сразу же перекрывать при помощи вентиля на газовом баллоне, открепить от приборов, питающихся газом и вынести его на улицу. Стоит сделать все аккуратно и быстро, потому что если он упадет, то все загорится. При утечке из газового баллона в доме емкость может воспламениться. В таком случае для начала перекройте вентиль, а если пламя небольшое, то его можно будет погасить посредством мокрого полотенца, а после вынести баллон на улицу. Гасить большое пламя довольно рискованное мероприятие, потому что накопившийся в помещении газ способен взорваться. Помните о том, что перегревание баллона до +180 градусов способно привести ко взрыву. Пока газ горит, то вероятность взрыва минимальная и может произойти лишь при перегревании баллона от предметов, горящих поблизости. По этой причине сразу после загорания перекройте вентиль, достаньте баллон из помещения и вызовите аварийную службу.

Техника безопасности при эксплуатации газовых баллонов

Если используется сжиженный газ для отопления дома, то необходимо придерживаться требований безопасности:

  1. При замерзании системы запрещено использовать для разогрева баллонов открытое пламя. При любом возгорании в пределах дома емкости с топливом нужно убрать как можно дальше от огня.
  2. Если для емкостей с топливом нельзя выделить отдельное помещение, то устанавливать баллоны рядом с погребом или подвалом нельзя, потому что газ может опускаться вниз. Если он попадает в подвал, то это может привести к взрывоопасной ситуации или отравлению людей, спустившихся в помещение.
  3. При подключении емкостей обязательно устанавливается счетчик утечки, чтобы минимизировать вероятность взрыва и возгорания.
  4. Запрещено хранить пустые баллоны в доме. Для этих целей должна быть выделена отдельная постройка, располагающаяся не ближе 10 метров от дома.

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными – емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 – 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

  • газовый котел, оснащённый форсунками;
  • редуктор, отвечающий за преобразование и поддержание давления;
  • рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
  • запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 – 4 раза, и составляет не более 10 – 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Подключение горелки к баллонам

Конечно, разъяснения продавца меня не убедили. Количество бутана зависит не от того, баллонный газ или из газгольдера, а от того, где Вы им заправляетесь. У нас рядом есть газовая заправка, где не то что бутан, а воду в баллоны наливают. Полбаллона конденсата. Но чуть подальше есть хорошая заправка, где чистый пропан. Сколько баллон может испарить газа, тоже зависит не только и не столько от объема баллона, а от того сколько тепла баллон может поглотить из окружающей среды. Это как чайник. Чем больше подводим тепла, тем больше воды выкипает. Только пропан кипит при температуре ниже – 40 градусов Цельсия.

Эксперименты показали, что один 50 литровый газовый баллон прекрасно обеспечивает работу 15 кВт горелки треть времени (горелка ведь работает не постоянно, автоматика включает ее по мере остывания теплоносителя), то есть отдачу 5 кВт тепла в систему отопления, если он находится в помещении с температурой + 20 градусов Цельсия. Если же баллон установить на улице, то при отрицательных температурах, горелка отключается из-за недостаточного давления газа.

Баллон подключается к горелке через редуктор. Редуктор нужно приобрести специальный, рассчитанный на расход 1.8 – 2 куб. м. в час. Обычный редуктор от газовой плиты дает 0.8 куб. м в час. Этого горелке мало.

Так что баллоны придется устанавливать в теплом помещении. Помните, что устанавливать газовые баллоны в помещениях, где есть подпол или различные приямки, нельзя. Пропан тяжелее воздуха. Если будет его утечка, то он будет стекать под дом, пока не достигнет концентрации, достаточной для воспламенения, а потом он взорвется. Есть и еще некоторые требования по безопасности при использовании газовых баллонов. Не стоит ставить баллоны в помещениях, связанных с жилыми. К счастью у меня котельная – отдельно стоящее здание на бетонном полу, залитом прямо по грунту. В ней прекрасно разместились баллоны. Я поставил три. К каждому подключил редуктор. Выходы редукторов соединил и подвел к входу газовой рампы горелки. Подключение, как и рекомендуют производители горелки, осуществил гибкой гофрированной металлической подводкой, чтобы воспрепятствовать передаче вибраций между горелкой и трубой от баллонов.

Три баллона я использовал просто потому, чтобы реже менять баллон. Редукторы дают немного разное давление на выходе. Так что сначала кончается тот баллон, на котором редуктор с самым большим давлением, потом следующий и потом последний. Соединять баллоны между собой, а потом через единый редуктор подводить к горелке я не решился, так как давление в баллонах не маленькое. Я не уверен, что смог бы обеспечить надежное и безопасное соединение баллонов до редуктора.

Чтобы легко управляться с баллонами, Вам может пригодиться самодельная тележка для газовых баллонов.

Снижение расхода газа

Обычно у многих, кто собирается или уже установил отопление сжиженным газом, возникает вопрос насчет того, как можно уменьшить расход газа. Здесь действует несколько способов, которые применимы и для других систем:

  • установка автоматики;
  • установка датчиков пропана в помещении с баллонами, чтобы вовремя заметить утечку;
  • утепление дома;
  • соблюдение температурных режимов в помещении с баллонами (-25 градусов и ниже – и система может отключиться);
  • приобретение газа у надежных поставщиков.

Если соблюдать все эти меры, расход баллонного газа на отопление может снизиться на 20-40%.

Виды газовых котлов

По типу монтажа различают два типа газовых котлов: напольные и настенные. Настенные работать могут только с природным газом, напольные — с двумя типами голубого топлива. Плюс настенных газовых котлов в том, что их можно устанавливать в кухнях — они автоматизированы и безопасны. Некоторые напольные тоже могут устанавливаться на кухне (мощностью до 60 кВт), но это помещение должно отвечать определенным требованиям.

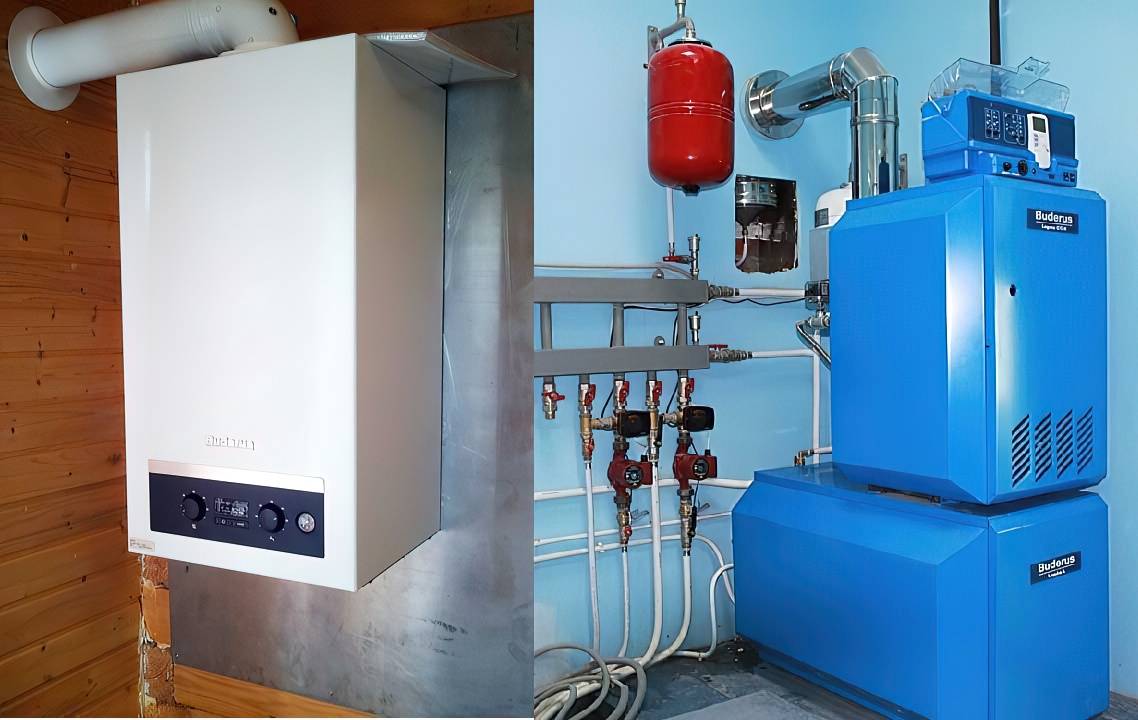

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

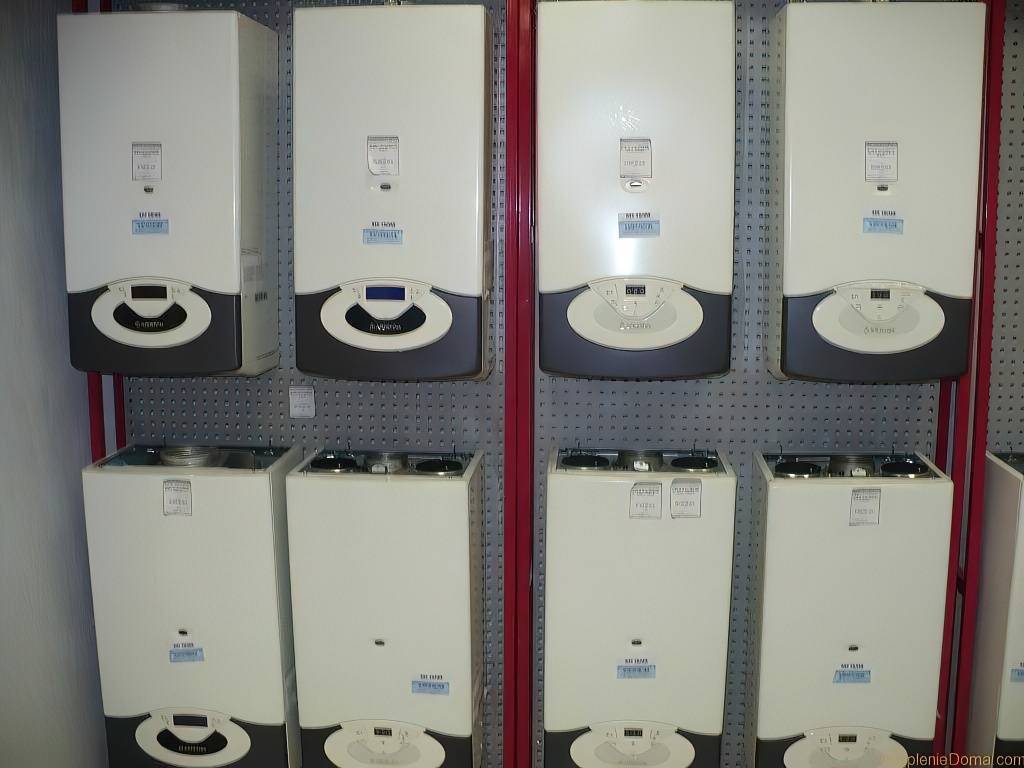

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

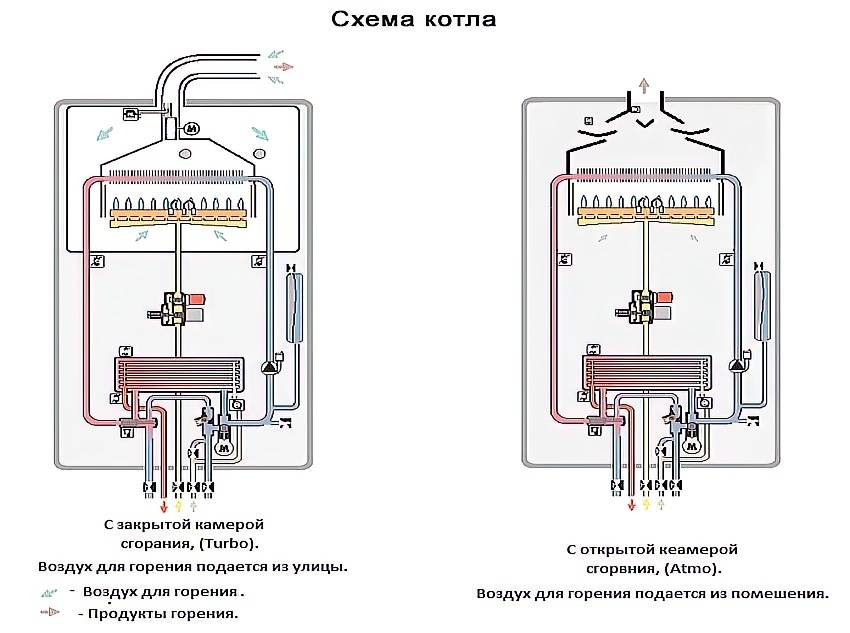

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C. Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

  • поддержание заданной температуры,
  • возможность программирования режимов по дням или часам,
  • совместимость с комнатными термостатами;
  • подстраивание работы котла под погоду,
  • летний режим — работа на нагрев воды без отопления;
  • возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам
