Конденсационный котел: описание работы, преимущества и эффективность использования оборудования

Теплообменник конденсационного котла

На данный момент существует достаточно большое разнообразие конструктивных решений в данной сфере у различных производителей котельного оборудования. Как относящихся к геометрии теплообменника, так и к используемым материалам. При более детальном рассмотрении можно выделить три основных направления, в которых ведутся разработки:

  • Повышение количества образующегося конденсата;
  • Повышение общей эффективности теплообменника (передача излучения от горящего топлива и тепла от дымовых газов);
  • Обеспечение устойчивости оборудования к кислотному составу конденсата.

Ранее в конденсационных котлах использовалось два теплообменника — один для первичного охлаждения дымовых газов (неустойчивый к конденсату), и дополнительный для обеспечения конденсации паров воды, так называемый экономайзер. Такая конструкция до сих пор встречается в котлах больших мощностей (порядка нескольких мегаватт) и в устаревших моделях котлов малой (до 100 кВт) и средней (до 2 МВт) мощности.

В современных котлах используется один теплообменник отвечающий за два первых пункта из списка выше:

Устойчивость к кислотному конденсату обеспечивается за счет применяемых материалов. На сегодняшний день используют два типа материалов — высококачественные нержавеющие стали и сплавы алюминия с кремнием и магнием в качестве легирующих добавок (далее для краткости будем обозначать их как просто алюминий).


Каждый из указанных материалов имеет свои сильные и слабые стороны. Плюсы алюминия — высокая теплопроводность, малая плотность, возможность формовки литьем; сильные стороны нержавеющей стали — высокая механическая прочность, крайне высокая коррозионная устойчивость как к кислотным так и к щелочным средам, гладкая поверхность деталей.

С точки зрения устойчивости к конденсату алюминиевые теплообменники прекрасно себя проявляют во взаимодействии с азотной кислотой — при контакте с ней поверхность алюминия пассивируется, то есть образуется защитная пленка — так же как при нахождении алюминия в воздухе. Но при этом такие теплообменники крайне уязвимы даже к малым концентрациям серной кислоты, причем при контакте с ней защитная пленка разрушается и начинается взаимодействие с азотной кислотой. В большинстве случаев данный фактор не имеет критического значения в силу малого содержания серы в топливе, но в долгосрочной перспективе снижает срок службы теплообменника. Нержавеющая сталь соответствующих марок воздействию кислот не подвержена.

Как было отмечено выше, снижение температуры дымовых газов до точки росы — необходимое условие для образования конденсата и съема соответствующей тепловой энергии. Достигается это снижение за счет подачи в теплообменник обратного теплоносителя низкой температуры. Однако, не стоит полагать, что при соблюдении данного условия весь водяной пар, содержащийся в продуктах сгорания, конденсируется. Дело в том, что конденсация происходит только при непосредственном контакте дымовых газов с поверхностями теплообмена, соответственно, при равной температуре обратного теплоносителя эффективность образования конденсата сильно зависит от геометрии теплообменника.

Таким образом, главная инженерная задача при проектировании теплообменника с точки зрения повышения количества образующегося конденсата — увеличение поверхности контакта с дымовыми газами и обеспечение их качественного перемешивания в процессе прохождения через дымовой тракт (для отвода уже осушенных газов от теплообменных поверхностей). При этом необходимо придерживаться разумных аэродинамических потерь в теплообменнике. Поддержание баланса между всеми перечисленными требованиями делает проектирование геометрии теплообменника конденсационного котла достаточно сложной и интересной задачей.

При изготовлении теплообменника из алюминия указанные задачи решаются за счет внутреннего оребрения (по дымовому тракту).

Основной конструктивный элемент теплообменников из нержавеющей стали — трубки. Выполненные либо в форме спирали, либо в виде прямых отрезков с коллекторами.

Спиральная конструкция наиболее распространена, но подвержена засорению при использовании недостаточно качественного теплоносителя. Происходит это за счет центробежных эффектов при движении воды по трубкам. Причем механическая чистка таких засорений невозможна, а химическая, зачастую, не приводит к успеху.

И в том и в другом случае суммарная площадь поверхности стальных трубок достаточно велика.

Особенности работы конденсационных котлов

При работе конденсационных котлов образуется кислый конденсат. Разумеется, конденсат образуется и при работе обычных котлов, но чаще всего о его существовании владельцы оборудования не догадываются или не задумываются, т.к. почти весь он улетает в трубу. Хотя задуматься-то как раз не мешало бы – этот конденсат, попадая в атмосферу, приводит к образованию кислотных дождей в местах концентрации обычных котлов.

А вот владельцам конденсационных котлов волей-неволей приходится задуматься о том, что делать с конденсатом. А его, кстати, образуется немало. Так конденсационный котел мощностью менее 30 кВт за период работы, равный 1 суткам, собирает около 30 л конденсата. Чаще всего накопленный конденсат просто сливают в канализацию. Согласно правилам эксплуатации котлов, можно сливать конденсат без его нейтрализации из котлов мощностью до 150 кВт, т.е. для большинства моделей бытового класса. В противном случае нужно установить нейтрализатор (емкость с щелочными материалами, например, гранулами магния и калия) и периодически менять его, что, конечно, доставляет некоторые неудобства, но вполне по силам каждому.

Николай Иванов, Региональный менеджер компании «Navien»

«В последних моделях котлов Navien вентилятор установлен под горелкой – в отличие от котлов европейских производителей, где вентилятор расположен в верхней части. Нижнее расположение вентилятора увеличивает длину дымоудаления – до 8 м

Кстати, обычные котлы тоже решают проблему конденсата, только иначе, чем конденсационные. В конвекционных котлах делается все, чтобы вывести как можно больше конденсата в трубу, чтобы он не накапливался на теплообменнике и не разрушал его. Для этого отработанные газы выпускают «в трубу» при температуре 140-160°С, при охлаждении их до более низких температур в дымоходе уменьшается тяга, и конденсат начинает скапливаться в котле, к чему обычный котел абсолютно не готов.

Температура газов на выходе из конденсационного котла гораздо ниже (всего на 10-15°С выше температуры теплоносителя), ведь почти вся тепловая энергия утилизируется в котле. Поэтому отработанные газы из него можно выводить не только вверх на крышу, но и через стену, а сам дымоход делать меньшего диаметра и изготавливать из пластика.

Следует помнить, что выбор материала для дымохода конденсационного котла должен быть строже, чем для обычного. Ведь вся влага, которая не сконденсировалась на теплообменнике в котле, обязательно сконденсируется в дымоходе и начнет разъедать его. Поэтому дымоход для котла конденсационного типа изготавливают устойчивого к кислой среде материала – нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации попавшего в дымоход пара, сливалась под действием силы тяжести обратно в котел.

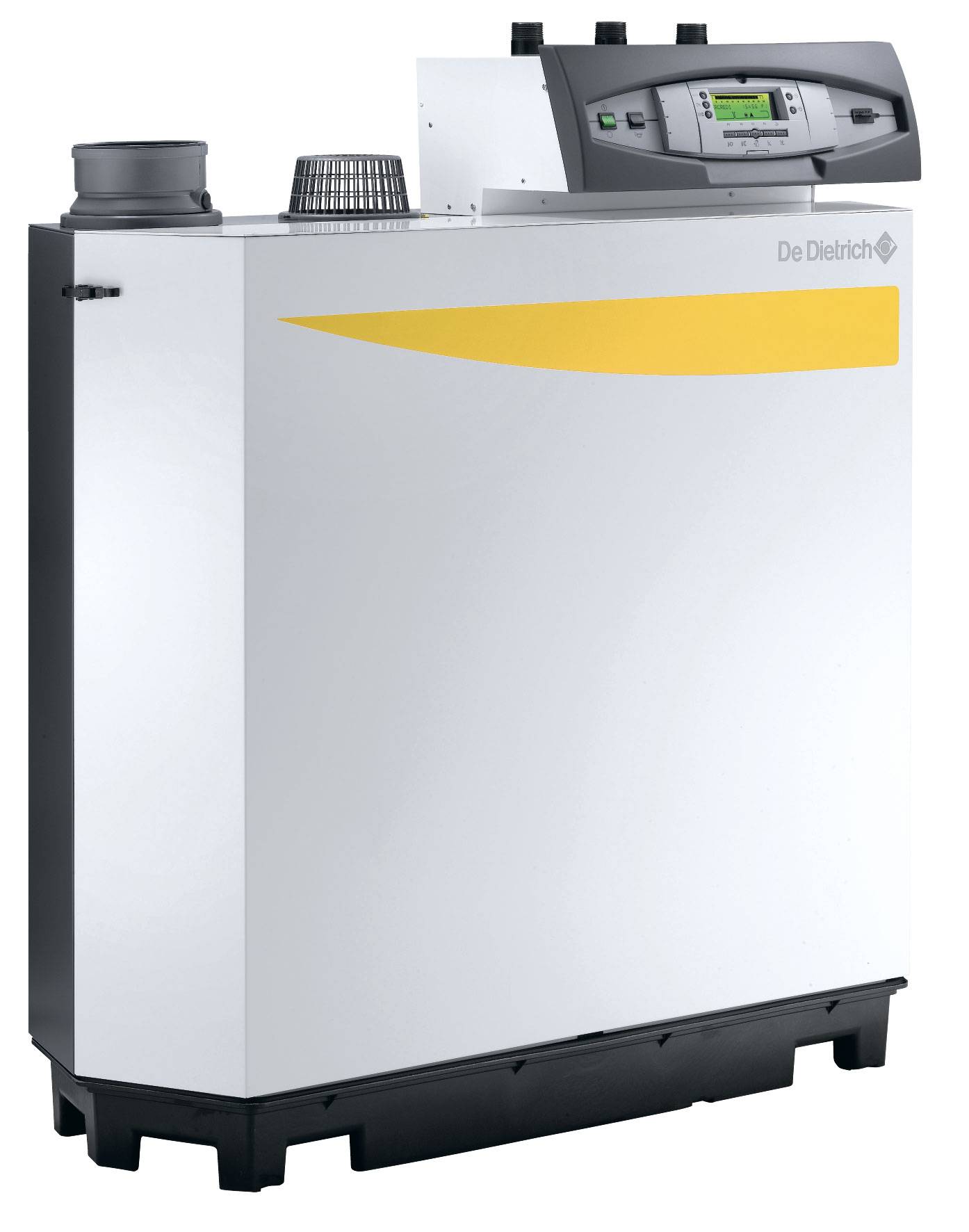

Напольные конденсационные газовые котлы De Dietrich С 230 Eco

Другой значимой особенностью конденсационного котла является его повышенная чувствительность к качеству поступающего в камеру сгорания воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу вентилятора. Кстати, это характерно для всех котлов, имеющих закрытую горелку, не только конденсационного типа. Но не только запыленность воздуха влияет на эффективность газового котла, но и его температура.

Как показывает практика, в морозы канал для подвода воздуха может обмерзать, поскольку температура отработанных газов в конденсационном котле довольно низкая, и они не способны в достаточной степени прогревать стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД самого котла. Поэтому в особо суровых климатических условиях смогут работать далеко не все модели конденсационных котлов.

Как видно, проектирование системы отопления с помощью газового конденсационного котла – не простая задача, здесь обязательно требуется помощь специалистов.

Отвод конденсата и основные ошибки при монтаже конденсационных котлов

Конденсационный котел предусматривает такую систему работы, при которой из водяных паров, содержащихся в продуктах сгорания, образовывается конденсат.

Однако существуют некоторые ошибки при установке конденсационных газовых котлов:

  1. Отсутствие отвода конденсата или установка неподходящей для этих целей емкости. Такую ошибку могут допустить и специалисты в силу неопытности. Они могут или совсем не установить отвод для конденсата или установить в качестве отвода некую емкость, например, обычное ведро. Такого допускать нельзя, потому что это является грубой ошибкой.
  2. Отвод конденсата выведен на улицу, что, конечно же, в минусовую температуру приведет к обледенению и замерзанию трубки. Это заблокирует котел и может стать причиной его поломки.
  3. Монтаж котлов на стенах с легковоспламенняемым покрытием.
  4. Применение газового счетчика, который не соответствует мощности котла.
  5. Отсутствие газовых фильтров.
  6. Несоблюдения правильного угла уклона котла.

Конденсационный котел предусматривает обязательно наличие всех вышеперечисленных пунктов, а также предусматривает соблюдение всех технических правил и стандартов по установке и монтажу.

Еще по этой теме на нашем сайте:

Напольный газовый двухконтурный котел – монтаж, подключение, обвязка Напольные газовые котлы достаточно мощные для того, чтобы снабжать помещение большой площади отоплением и горячей водой

Они бывают двухконтурные и…
Газовый котел Buderus Logamax Plus настенный конденсационный Газовые настенные котлы – это веяние последнего периода, когда больше стали уделять внимание дизайну, экономичности и экологичности, а не грубой…
Монтаж газового настенного котла — схемы обвязки и подключения Зачастую частные дома не имеют доступа к централизованным системам, поэтому собственникам приходится самостоятельно решать вопрос о том, каким образом реализовать…
Как правильно установить напольный газовый котел Монтаж напольного газового котла существенно отличается от установки котла настенного. Напольный котел зачастую значительно мощнее, схема его сборки — сложнее,…

Суть процесса

Идея заключается в следующих постулатах:

  • газ – неоднородный источник тепла, в своём составе он имеет и водяной пар;
  • оказывается, при сжигании газа мы выбрасываем наружу не только продукты сгорания, но и этот самый пар;
  • и возникает идея – а почему бы этот пар не конденсировать и получающуюся горячую воду тоже не использовать для нагрева теплоносителя в системе отопления.

Так и было сделано – на свет появились новейшие газовые отопительные котлы конденсационного типа. Котлы, так широко завоёвывающие популярность, что по статистике более 30% всех газовых котлов в Германии именно компенсационные.

Конденсационные газовые котлы отопления имеют очень много всевозможных модификаций, а, учитывая их популярность, модификации часто связаны и с дизайном корпусов таких котлов

Родившись в пору, когда на создаваемые в мире изделия стали предъявляться повышенные требования с точки зрения дизайна, конденсационные котлы разрабатываются с упором и на эту характеристику – все они страшно привлекательно выглядят.

Ну, а то, что скрывается внутри, благодаря такой «двойной очистке» газа и позволяет достичь реального расчётного КПД от 105 до 110%. Другими словами, конденсационные котлы, по сути процесса работы, являются двухконтурными.

Преимущества конденсационных котлов

Среди преимуществ бытовых газовых котлов отопления следующие:

у них максимальный КПД из всех возможных устройств аналогичного назначения – а, значит, вы имеете возможность уменьшить потребление газа при тех же калориях выработанной энергии; по статистике, потребление газа у конденсационных котлов на 15-20% меньше, чем у обычных;

гораздо больший диапазон регулировки температуры теплоносителя – такая регулировка возможна на всех котлах, но работающие с газом и «попутным» паром, имеют максимальный диапазон от 30 до 85 градусов (кстати, такой максимум, как правило, нет необходимости подавать в систему, обычная температура теплоносителя в отопительных системах не превышает и 40 градусов);

меньший выход вредных веществ в атмосферу – газовая смесь сгорает в гораздо большем объёме;

инновационная технология подстегивает и конструкторов, и технологов – все конденсационные котлы изготавливаются по самых передовым технологиям, что обеспечивает им гораздо больший срок службы при тех же нагрузках.

Не составляет труда подобрать конденсационный котёл, который прекрасно впишется в любой дизайн помещения

Из недостатков

Но надо отдавать себе отчёт, что такие котлы имеют и некоторые недостатки, больше житейского плана:

самое главное – они стоят минимум в два раза дороже обычных газовых котлов; и это на сегодняшний день – главный тормоз их массового использования;

во-вторых, такие агрегаты очень привередливы к материалу, из которого сделан дымоход – необходимо использовать только высококачественный пластик и керамику;

в-третьих, требует специального расчёта системы отопления под более низкие внутренние температуры (не выше 70 градусов) – это требование уже выдвигает необходимость конденсирования пара внутри;

в-четвёртых, требуется специальный водовод для вывода наружу, как правило, в канализацию, скопившейся внутри воды (обычно, не более 30 литров в день при постоянной работе котла); тут необходимо отметить, что в той же Германии существуют ограничения на вывод подобной воды в общую канализационную систему;

в-пятых, требует наличия опытного персонала для их установки и сопровождения.

Когда инновация содержания вдруг поддерживается и инновацией формы, то получается вот такая оригинальная конструкция, тоже вполне работоспособная, а главное, всё с тем же КПД под 110%

Несмотря на то, что эти котлы изначально разрабатывать как двухконтурные, существуют и одноконтурные модели. Но самое главное, разработано несколько модификаций конденсационных котлов в зависимости от места их установки.

Конденсационные агрегаты прекрасно вписываются в любую систему отопления, они «дружат» и со всем существующим контролирующим оборудованием и с бойлерами

Существует модификации:

  • напольные – самые мощные и распространённые; мощность подобных котлов может составлять 100-120 кВатт;
  • настенные газовые котлы отопления – очень изящно выглядящие аппараты с мощностью в 30-40 кВатт, чего часто с лихвой и хватает.

Чаще применяется более мощные напольные конденсационные котлы, обеспечивающие большие возможности контроля своей работы

История появления конденсационного газового котла

В далеких пятидесятых годах впервые стали появляться модели котлов конденсационного типа. Эти модели не были совершенны как сегодня, и за время своей эволюции претерпели множественные изменения. Ну уже в те далекие годы котлы данного типа демонстрировали довольно серьезные показатели экономии топлива. Этот важный фактор и по сей день является основным, который делает кондиционные котлы очень привлекательными для покупателей.

В те годы использовались теплообменники из чугуна или из стали, что делало их недолговечными. Под воздействием конденсата котлы быстро выходили из строя из-за сильнейшей коррозии. Лишь в семидесятых годах на смену чугуну из стали пришли новые материалы и технологии. Многие элементы котлов, в том числе и теплообменники, начали изготавливать из нержавеющей стали. Подобная модернизация в разы продлила срок службы конденсационного котла. Множественные эксперты сходятся в Едином мнении, что котлы данного типа в современном виде представляют собой надежные, очень экологичные, и очень эффективные в плане КПД отопительные устройства. Эксперты также считают, что кондиционные котлы ожидает очень перспективное будущее. В СССР тоже проводились исследования в этом направлении, но какого-либо серьёзного развития данная технология не получила.

Преимущества использования конденсатных котлов

Настроить аппарат своими руками можно, но лучше позвать специалиста.

Среди преимуществ использования конденсатных агрегатов обычно выделяют такие особенности:

  1. Наиболее эффективное использование тепловой энергии сгорания топлива;
  2. Максимально высокий КПД из всех известных котлов отопления;
  3. Простая инструкция эксплуатации аппарата;
  4. Значительная экономия на оплате энергоресурсов;
  5. Надежная и долговечная работа.

Конденсатный аппарат в интерьере кухни.

Панель управления и настройки.

Важно понимать, что это не инновация на стадии разработки. Устройства успешно применяются во многих странах Европы, и их жители уже давно не спрашивают, что это такое

В некоторых из стран, например, в Великобритании, продают только конденсационные котлы, так как правительство заботится об экономии и общем благополучии граждан.

Эргономичный дизайн – еще один плюс.

Единственным минусом является высокая цена устройства, однако она быстро окупается за счет экономии газа, который в странах Европы стоит очень дорого. Учитывая то, что проблема дороговизны энергоресурсов постепенно становится актуальной для всех, гражданам России тоже следует присмотреться к этой технологии.

Плюсы и минусы

К достоинствам конденсационных котлов следует отнести:

  • высокая производительность отопительной системы;
  • экономия топлива достигает 20 %;
  • снижается нагрузка на все основные узлы котла, что увеличивает срок службы агрегата;
  • при отсутствии необходимых условий работа не останавливается, котел функционирует как обычное устройство конвекционного типа.

Недостатками таких конструкций являются:

  • для работы необходимо создать специфические условия, что возможно далеко не всегда;
  • для утилизации конденсата необходимо производить специальные мероприятия — в нем содержится большое количество кислоты, поэтому сливать в канализацию запрещено;
  • стоимость конденсационных агрегатов намного выше, а ремонт обойдется дороже, чем у традиционных моделей.

Недостатков мало, но они весьма существенны. Для нормальной работы конденсационного котла с радиаторной системой необходимо, чтобы разница температур на улице и в помещении не превышала 20°.

Иначе условий для конденсации водяного пара не будет. А применение теплого пола возможно и целесообразно не всегда. Эти особенности значительно ограничивают спрос на подобные конструкции.

Возможно, отсюда и берет начало попытка производителей активизировать сбыт, указывая заведомо невозможный КПД.

Устройство

Конструкция конденсационных котлов полностью повторяет устройство базовых конвекционных моделей. Отличием является лишь присутствие конденсационной камеры.

Она выполняет двойную функцию:

  • обеспечивает оседание водяного пара на стенках специальной емкости с выделением тепловой энергии;
  • передает тепло обратному потоку теплоносителя, действуя как своеобразный теплообменник.

Из конденсационной камеры теплоноситель сразу поступает в первичный теплообменник, где получает заданную режимом максимальную температуру.

Затем он поступает во вторичный (пластинчатый) теплообменник и способствует нагреву воды для бытовых нужд. После этого жидкость поступает в трехходовой кран, где окончательно получает нужную по условиям работы температуру путем подмешивания в горячий поток некоторого количества остывшей «обратки».

Готовый теплоноситель выводится из котла и совершает очередной круг циркуляции, после чего весь цикл повторяется снова.

Образование конденсата

Полученный конденсат уже не является чистой H20, а представляет собой смесь из различных неорганических кислот с относительно невысокой концентрацией. Однако из-за постоянного повышения температуры внутренних узлов его относят к агрессивным составам. Чтобы предотвратить развитие деформации из-за воздействия конденсатов, конструкции котлов изготовляют из кислотостойких материалов. В их качестве может использоваться:

  • нержавеющая сталь;
  • симулин (алюминиево-кремниевый сплав).

Конденсация пара должна происходить только во вторичном теплообменнике. Если она пойдет дальше, в дымоход, это снизит тепловой потенциал установки, а также негативно повлияет на материал трубы. Из-за этого для производства дымоходов тоже принято использовать нержавейку или пластик, а отдельные горизонтальные узлы помещают под небольшим углом, чтобы конденсат сливался обратно в котел, а не выходил наружу

Важно понимать, что газы, которые выходят из конденсатника, остужены до невероятно низких температур, а все, что не перешло в состояние конденсации в котле, начнет конденсироваться непосредственно в дымоходе

В разную пору года и суток от котловой установки требуется определенный объем тепла, который регулируется горелкой. Этот элемент может быть как модулируемый, поддерживающий плавное изменение мощности, так и немоделируемый, у которого показатели мощности фиксированы в определенном диапазоне. Последний вариант подразумевает регулировку частоты включения горелки исходя из предпочтений хозяина. Однако в современных котлах для жилых помещений задействуются моделируемые горелки.

Получив общее представление об кондиционных котлах отопления, принципе их действия, а также типах горелок, можно более серьезно подходить к вопросу приобретения системы и последующего монтажа. Но в большинстве случаев базовой информации не хватает, чтобы убедиться, что предстоящий выбор оправдает себя. Поэтому многие люди желают подробно изучить основные преимущества и недостатки конденсационных котлов.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии. В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%

Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

 И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

  • Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
  • Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

  • при сгорании природного газа – 11%;
  • при сгорании сжиженного газа (пропан-бутан) – 9%;
  • при сгорании дизельного топлива (солярки) – 6%.

Режимы работы конденсационного газового котла

Только специалисты смогут спроектировать системы отопления дома так, чтобы она работала наиболее эффективным образом. Прежде всего необходимо выбрать режим работы котла, от которого будут зависеть почти все параметры системы отопления.

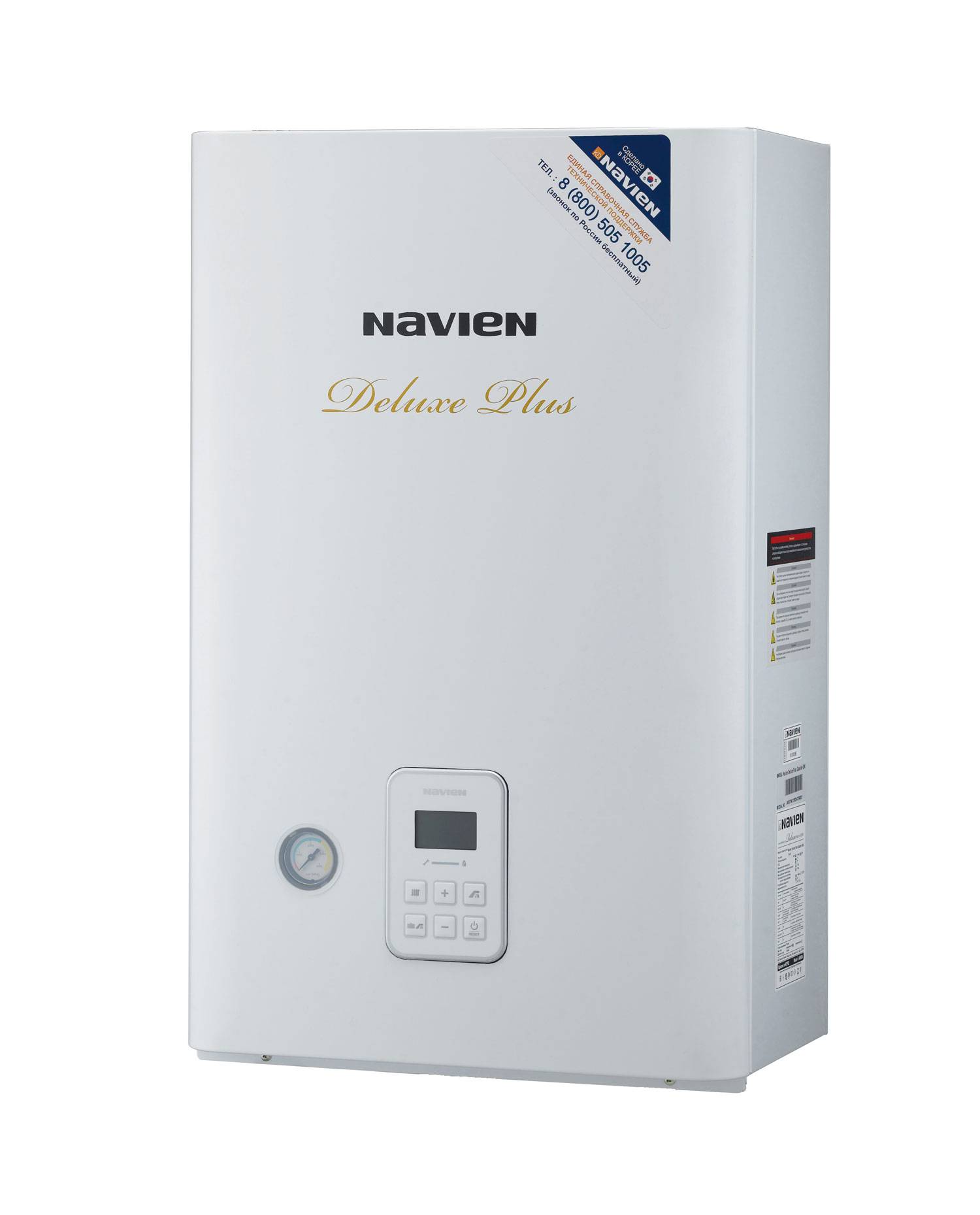

Настенный газовый котел NAVIEN DELUXE PLUS

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью газовой горелки. Горелки у большинства современных газовых котлов конденсационного типа являются модулируемыми, т.е. с возможностью плавного изменения мощности котла в процессе работы. Горелки, как правило, имеют широкий диапазон модуляции тепловой мощности в пределах 20-100%. Это позволяет легко поддерживать в доме требуемую температуру и экономить дорогостоящее топливо.

Следует отметить, что модулируемые газовые горелки устанавливают и на многие модели обычных котлов.

Конвекционный газовый котел, как правило, работает в режиме 80/60 или 75/60. Где 75 – это температура теплоносителя на выходе из котла, равная 75°С, а 60 – температура теплоносителя 60°С, поступающего в котел после прохождения по всем радиаторам (так называемая обратка). Если температура обратки будет ниже, в котле начнет скапливаться конденсат, на который обычный котел совсем не рассчитан, т.к. точка росы (температура конденсации влаги) находится на уровне около 58°С.

Иное дело котел конденсационного типа. Наиболее эффективен он как раз при низкотемпературных режимах работы, т.к. конденсация в нем только приветствуется. В конденсационных котлах специально понижают температуру теплоносителя до режима 50/30 (выход – 50°С, обратка – 30°С). Именно в этом режиме происходит максимальное извлечение тепла из продуктов сгорания газа и тепла за счет конденсации водяных паров. И тут возникает вопрос, как спроектировать систему отопления, чтобы котел мог работать в режиме, близком к 50/30, а хозяева при этом получали столько тепла, сколько им надо.

Понятно, что при применении обычного котла лучше всего отапливать дом с помощью радиаторов. А вот для конденсационного котла многие предлагают использовать систему «водяной теплый пол». Именно с помощью водяных теплых полов можно заставить котел конденсационного типа использовать энергию от конденсации водяных паров весь отопительный период и обеспечить максимальную экономию газа.

Но если по каким-то причинам установить водяной теплый пол вы не сможете, конденсационный котел все же окажется неплохим решением для обустройства отопительной системы. Попробуем это доказать. На большей части территории страны и смежных государств в зимний период суровые холода держатся относительно недолго – до 10 дней. Да, в это время придется «гонять» ваш конденсационный котел в обычном высокотемпературном режиме, без конденсации, что вполне допустимо, т.к. КПД этого котла все равно будет на уровне 93-97%. Это больше, чем у лучших моделей традиционных котлов. Зато в остальное время зимы конденсационный котел сможет работать при меньшем температурном режиме и в режиме частичной конденсации.

Зависимость КПД котла от режима работы

Специалисты предлагают маленькие хитрости, позволяющие настроить режим работы конденсационного котла так, чтобы и КПД сохранить выше 100%, и на топливе сэкономить, и тепло в доме обеспечить. Например, изначально проектировать систему отопления не для оптимального режима 50/30, а для режима 60/40. Тогда расход газа будет немного больше, зато и в холода мерзнуть не придется.

Есть и другие варианты – к примеру, установить в доме дополнительные радиаторы, с увеличенной в 2,5-3 раза полезной площадью поверхности, рассчитанные на температуру теплоносителя не выше 50°C. Но в этом случае увеличатся капитальные затраты. Хотя эксплуатационные расходы на топливо снизятся. Что лучше – решать только вам.
