Неисправности циркуляционного насоса отопления и ремонт своими руками

Сервисное обслуживание системы Sololift2

Длительное бесперебойное функционирование насосных станций напрямую связано с соблюдением рекомендаций по использованию агрегата, а также проведению своевременных профилактических мероприятий, одним из которых является чистка сололифта. Процесс подразумевает ликвидацию загрязнений с ножа, клапанов и прочих элементов, блокирующих работу всего оборудования. На практике наиболее уязвимыми частями являются поплавковая система и обратный клапан, на которых со временем образуется налет. Если не чистить элементы системы сололифта, то в скором времени будет наблюдаться залипание подвижных элементов станции, включая заклинивание ножа, отвечающего за измельчение отходов. Может возникнуть потребность в приобретении запчастей и ремонте.

Правила эксплуатации центробежных насосов

Благодаря надежности центробежных устройств потребность в ремонте и техническом обслуживании возникает редко. Поломки возникают из-за не соблюдений правил обслуживания. К таким правилам относятся:

  • аппарат эксплуатируется только с жидкостью. Сухой ход изнашивает уплотнение вала;
  • отсутствие простоев механизма. При отсутствии потребности в работе аппарата, его необходимо запустить один раз в месяц. При длительном простое вал окисляется;
  • агрегат используется при плюсовой температуре. Работа при морозе приводит к замораживанию жидкости и поломке агрегата;
  • эксплуатация в паспортном режиме. Работа происходит при средней подаче не превышая максимального показателя КПД;
  • своевременное обслуживание сальников. При отсутствии смазки вал аппарата выходит из строя.

Неисправности центробежных насосов и их устранение

По признакам неисправности определяют причину поломки.

Устройство центробежного насоса

Признаки неисправности и их устранение:

  1. После пуска аппарат не подает воду. Причинами поломки в таком случае могут быть: неправильный пуск аппарата (для устранения необходимо после удаления воздуха перезапустить устройство); маленькая частота вращения колеса (для устранения поломки увеличивают частоту); на корпусе аппарата не закрыт сборник воздуха (стоит закрыть сборник воздуха); засорение клапана приема (для устранения очищается клапан); ослабление сальника(для устранения подтягивают сальник).
  2. Подключенный аппарат работает, вал при этом не вращается. Причинами поломки являются: блокировка аппарата из-за длительного простоя (для ремонта вал прокручивают с помощью отвертки или вручную в зависимости от мощности);попадание инородного тела в проточную часть центробежного насоса (после снятия улитки удаляется посторонний предмет и устанавливается фильтр); проблематичное питание от электричества (проверяется правильность соединения и совпадение потребляемой и паспортной мощности).
  3. Аппарат не включается. Причиной данной поломки может быть расплавление предохранителя или сгорание обмотки (для ремонта необходима замена устройств).
  4. Шум при работе устройства. Причин этому типу поломок может быть несколько: аппарат наполнен воздухом(спустить воздух и установить отводчик); уровень жидкости ниже уровня всасывания(опустить аппарат).
  5. Работающее устройство сопровождается вибрацией. Причина-плохое крепление аппарата(прикрепить устройство), износился подшипник центробежного насоса(подшипник стоит заменить).
  6. Нагреваются подшипники. Причина-плохо происходит центрирование вала и устройства(сделать центровку).
  7. Повышенное давление на выходе аппарата. Причина поломки-высокая частота вращения(уменьшить частоту вращения или подрезать и сместить колесо рабочее).
  8. Высокая мощность потребления. Вызвано из-за высокой густоты жидкости(меняется двигатель на более мощный); большое сопротивление системы(для ремонта необходимо закрыть задвижки на напорном шланге).
  9. Отсутствие подачи аппарата. Возникает из-за попадания через сальник воздуха в систему(необходимо подтянуть сальники, отключить устройство и повысить до нормы уровень жидкости в аппарате); загрязнение клапана приемки или всасывающей трубки(для устранения нужно разбирать агрегат для очистки клапана).
  10. Высокий уровень шума при запуске центробежного насоса. Причина-отсутствие смазки (смазать аппарат); не качественный крепеж (плотно прикрепить к фундаменту); попадание воздуха в аппарат (выключается устройство и заливают его снова жидкостью); слабый напор (настроить процесс работы устройства).
  11. После начала работы включается двигательная защита. Причина в электричестве (устраняется проблема сопротивления в фазе заземления).

Ревизия насосного механизма

Кроме загрязнений основной причиной поломки механизма перекачки служит долгая работа на сухом ходу. Блоки центробежных крыльчаток из-за отсутствия жидкости сильно греются и спекаются, поэтому единственным вариантом ремонта остаётся их замена. Аналогично обстоит дело со шнеком и посадочными втулками. Также при заклинивших крыльчатках возможен проворот вала в посадочных отверстиях, а в мощных насосах — его деформация и даже разрушение.

Винт и втулка для шнекового насоса Заострим ваше внимание на том, что детали скважинных насосов имеют высокую точность подгонки, благодаря чему очищенный механизм легко собирается и разбирается. Если при сборке части не становятся на своих места свободно, значит порядок установки элементов нарушен

В разных моделях насосов имеются специфические отличия конструкции, но основные рекомендации по самостоятельному ремонту и разборке с целью ревизии всегда описаны в руководстве пользователя, зачастую включающему и сборочную схему.

Правила эксплуатации

От правильной эксплуатации зависит срок службы отопительного оборудования. Соблюдая некоторые нехитрые правила, вы убережете имущество от повреждений:

  • работа отопительного агрегата с нулевой подачей запрещена;
  • если в трубопроводе нет жидкости, насос включать запрещено;
  • от того, насколько подача низкая или высокая, зависит слаженная работа прибора. Если подача нарушена, устройство может прийти в негодность;
  • чтобы предупредить окисление и блокирование вала в период простоев, нужно включать насос 1 раз в месяц на четверть часа. Так вы продлите срок использования движущихся частей;
  • следите за температурой воды в трубопроводе водоснабжения. Идеальный показатель — +65º. Превышение нормы приводит к выпадению жестких солей в осадок и быстрой порче технического оснащения.

включив отопительный агрегат, убедитесь, что в системе нет нехарактерных шумов и вибраций;
проконтролируйте, соответствует ли напор воды заявленному в характеристике (тех.паспорте);
проверяйте нагрев прибора, он не должен быть чрезмерным;
проверьте, имеется ли заземление между корпусом оборудования и клеммой;
обратите внимание, нет ли течи в тех местах, где оборудование соединяется с трубопроводом. Подтяните соединения и замените прокладки при необходимости;
проверьте состояние проводов в клеммной коробке, также в ней не должно быть влаги.

Область применения

Насосы Grundfos UPA предназначены для повышения давления в существующей системе водоснабжения. В насосах этой серии используется конструкция «мокрого» ротора: ротор погружен в перекачиваемую жидкость и отделен от статора тонкой гильзой из нержавеющей стали. Таким образом, электродвигатель UPA охлаждается перекачиваемой жидкостью и не имеет воздушного вентилятора, за счёт чего насос работает бесшумно. Уникальная система керамических подшипников обеспечивает насосу UPA непревзойденную долговечность и надежность. Применяются как для холодной, так и для горячей воды до температуры 95° C. Возможность повышения воды для нескольких точек одновременно (1-4 крана), что делает его пригодным для квартир с общим водоснабжением и для домов на одну семью.

  • повышение давления воды в квартире или доме в существующей системе водоснабжения;
  • для установки перед газовыми колонками, водонагревателями, сти-ральными и посудо-моечными машинами;
  • системы с низким давлением воды в пиковые часы водоразбора.

Насосы Grundfos UPA используются в открытых системах, а также могут подключаться напрямую к сети водоснабжения. Насосы UPA оснащены встроенным реле протока, которое используется для для автоматического включения/отключения насоса при открытии крана в точке водоразбора. Насосы выпускаются в следующих исполнениях: • с чугунным корпусом, имеющим катафорезное покрытие – UPA 15-90, UPA 15-120; • с корпусом из нержавеющей стали – UPA 15-90 N.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

2 Какие типичные неисправности у циркуляционных насосов?

Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.

Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.

Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.

Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.

Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.

Тестирование циркуляционного насоса

Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.

Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:

  1. Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
  2. Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.

2.1 Почему греется циркуляционный агрегат?

Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

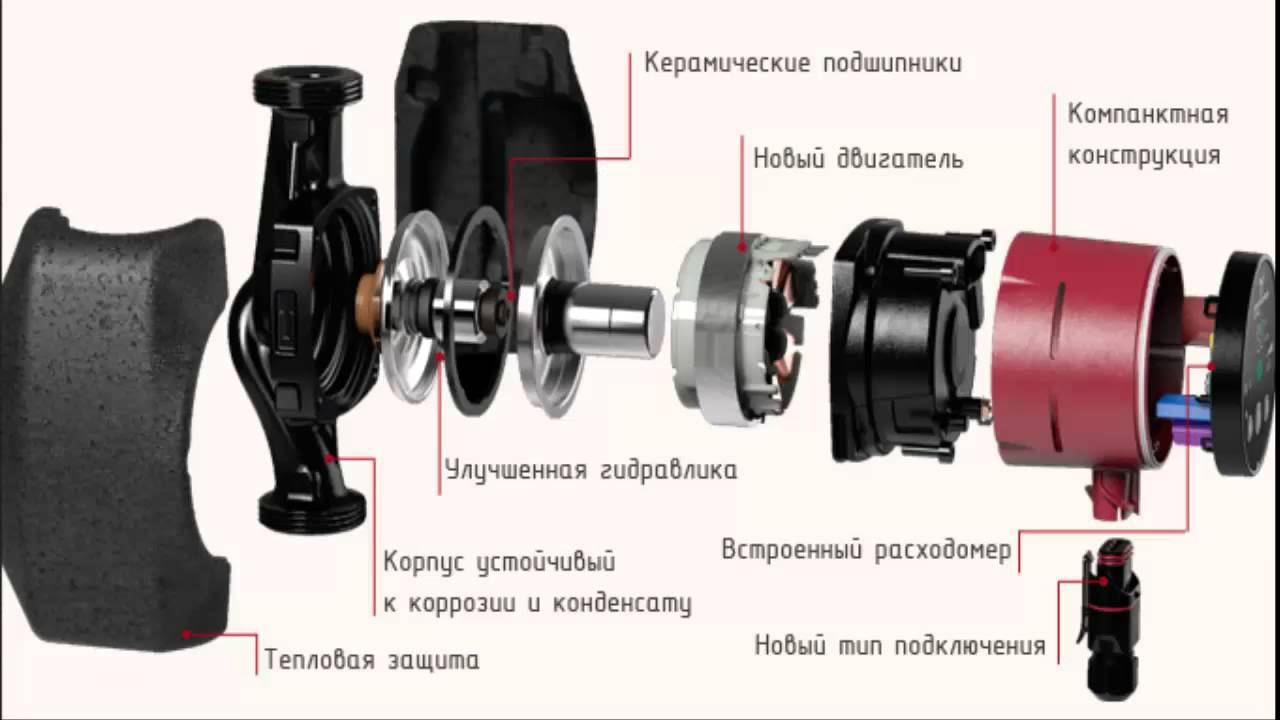

Устройство циркуляционного насоса нового поколения

  • изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
  • засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
  • постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
  • нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
  • маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.

2.2 Устройство работает, но не качает теплоноситель

Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:

  • попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
  • неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
  • нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
  • Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.

Эксплуатация и техническое обслуживание

Чтобы избежать ситуации, после которой понадобиться ремонт насоса отопления своими руками, нужно придерживаться определенного свода эксплуатационных правил устройства. Они состоят из следующих пунктов:

  • при отсутствии теплоносителя в системе, оборудование запускать, строго запрещено;
  • формируемый, циркуляционным насосом напор воды, не должен превышать показаний, указанных в технической характеристике, прилагаемой к прибору. Если не соблюдать данные параметры, и прибор будет вырабатывать слишком большой или наоборот маленький напор воды, то неминуем повышенный износ;
  • в не отапливаемый сезон, устройство должно подвергаться принудительной работе с целью исключения процесса окисления. Запуск производить достаточно раз в месяц по 15 минут;
  • не рекомендуется повышать температуру теплоносителя в отопительной системе выше 70оС. При более высоком нагреве воды, образуется осадок, что приводит к повышенному износу деталей и понижению срока службы прибора.

Эксплуатация циркуляционного насоса

Профилактические осмотры с целью выявления неисправностей и проверки работоспособности оборудования, состоят из следующих действий:

  1. включив насос, следует провести проверку на предмет создания шума и вибрации;
  2. проверяется напор (давление) жидкости. Он создается в нагнетающем патрубке. И как было описано выше, давление не желательно повышать больше нормы;
  3. посмотреть температуру насоса рукой. Рука должна терпеть, иначе считается перегревом, что изнашивает механизмы;
  4. проверить наличие смазывающих элементов в местах резьбового соединения насоса. В случае отсутствия смазки, следует ее нанести;
  5. насос нуждается в заземлении;
  6. необходим осмотр на предмет протекания. Проверить корпус и соединение с трубами (в случае выявления течи, протяните резьбовое соединение, если течь не прекратилась, необходимо заменить прокладку);
  7. вскрыть клеммную коробку и провести проверку – качества соединений и на предмет попадания влаги внутрь.

Техническое обслуживание циркуляционного насоса

Возможные неполадки и способы их устранения

Какие поломки могут возникнуть и как сделать ремонт циркуляционного насоса своими руками? Давайте разбираться.

Насос гудит, а рабочее колесо не вращается

  1. Посторонний предмет в камере рабочего колеса.
  2. Длительный простой аппарата привел к окислению вала ротора.
  3. Подача электропитания к клеммам устройства нарушена.

Устранить неисправности в первом случае можно аккуратно сняв устройство и раскрутив корпус в зоне крыльчатки. При наличии постороннего предмета, удалить его и провернуть вал руками. Во избежание повторного попадания инородного тела следует установить на патрубок фильтр.

Гудит циркуляционный насос и при нарушении электропитания. Сперванадо проверить напряжение тестером. При неисправности или порыве кабеля его следует заменить. Если кабель в порядке, смотрят напряжение на клеммах. Значок бесконечность на тестере говорит о замыкании. Меньшее напряжение означает обрыв обмотки. В обоих случаях необходима замена клемм.

Насос не работает совсем

Насос не работает, когда в сети нет напряжения. Тестером проверяют напряжение, а также правильность подсоединения аппарата к питанию.

Вал циркуляционного насоса

При наличии в помпе плавкого предохранителя, есть риск его перегорания от скачков напряжения. Если такое происходит, предохранитель заменяют. Желательно установить надежный стабилизатор.

Насос включается, но через пару минут останавливается

Причинами могут быть:

  1. Накипь между движущимися частями устройства.
  2. Неправильное подключение насоса в районе клемм.

Помпа может включаться, но и сразу останавливаться при наличии накипи. Известковый налет удалить и смазать стыки между статором и ротором.

Во втором случае проверяют плотность предохранителя на устройстве. Его снимают и чистят все зажимы. В клеммной коробке должны быть правильно подключены все провода.

При включении насос шумит

Если насос шумит, это может свидетельствовать о присутствии воздуха в системе. Необходимо спустить воздух из труб, в верхней части контура смонтировать узел для того, чтобы воздух выпускался автоматически.

Шуметь помпа может также из-за износа подшипника крыльчатки. Требуется разобрать корпус аппарата, и при необходимости подшипник заменить.

Насос вибрирует и шумит

Если включение насоса сопровождается вибрацией и шумом, то причина в недостаточном напоре в замкнутом контуре. Решить можно, добавив воды в трубы или повысив давление у входного патрубка насоса.

Слабый напор

При слабом напоре или когда помпа почти не качает теплоноситель, проверяют направление вращения крыльчатки в корпусе аппарата. Если рабочее колесо крутится неправильно, то допустили ошибку при подключении насоса к клеммам по фазам, если используют трехфазную сеть.

Снижение напора может стать следствием высокой вязкости теплоносителя. Крыльчатка при этом испытывает повышенное сопротивление и плохо работает, не в полную силу. Надо проверить сетчатый фильтр и прочистить его. Желательно проверить также сечение труб отверстий. После этого потребуется регулировка правильных параметров работы помпы.

Оборудование не включается

Помпа не включается при проблемах в электропитании. Надо проверить фазы и предохранители. Если они в порядке, значит, сгорела обмотка привода. В таком случае придется обратиться за помощью к специалистам.

На внутренних поверхностях насоса не должно возникать ржавчины

При диагностике оборудования можно воспользоваться индикатором – тестером вращения вала циркуляционного насоса. Он позволяет убедиться в исправности насоса без подключения к электросети.

3 Как разобрать циркуляционный насос?

Для осуществления ремонта циркуляционного насоса необходим его демонтаж и разборка. Демонтируют устройство по следующей схеме:

Разборка циркуляционного насоса

  1. Агрегат отключают от питания. Для того, чтобы отсоединить кабель от клеммной коробки, надо снять корпус с блока питания устройства.
  2. Перекрывают подачу жидкости боковыми вентилями и сливают остаток в системе.
  3. Прибор откручивают отверткой-шестигранником, но вдруг болты прикипели, их смачивают специальной жидкостью WDи через 20-30 минут пробуют открутить снова.

3.2 Замена ремкомплекта

Замена ремкомплекта циркуляционного аппарата включает в себя:

  • разборку насосной части устройства;
  • замену комплектующих;
  • проверку работы двигателя;
  • сборку устройства;
  • диагностику работы оборудования.

Схема удаления воздуха

Проводить ремонт циркуляционного устройства своими руками стоит только после истечения гарантийного срока или при невозможности вызвать специалиста по ремонту. Некоторые узлы насосов тяжело найти в свободной продаже, что объясняется торговой политикой фирм-производителей.

Поэтому в ряде случаев экономней будет купить новый прибор, а не ремонтировать сломавшийся.

В автономных отопительных системах малоэтажных домов и небольших промышленных зданий применяются бытовые циркуляционные насосы различных производителей. Устройства отличаются по мощности, функциональности и надежности. Однако каким бы прочным не был отопительный насос, приходит время, когда ему требуется ремонт.

Как правило, ремонт насоса отопления необходим по истечении 3-6 лет интенсивной эксплуатации изделия.

Основные неисправности циркуляционного насоса отопления

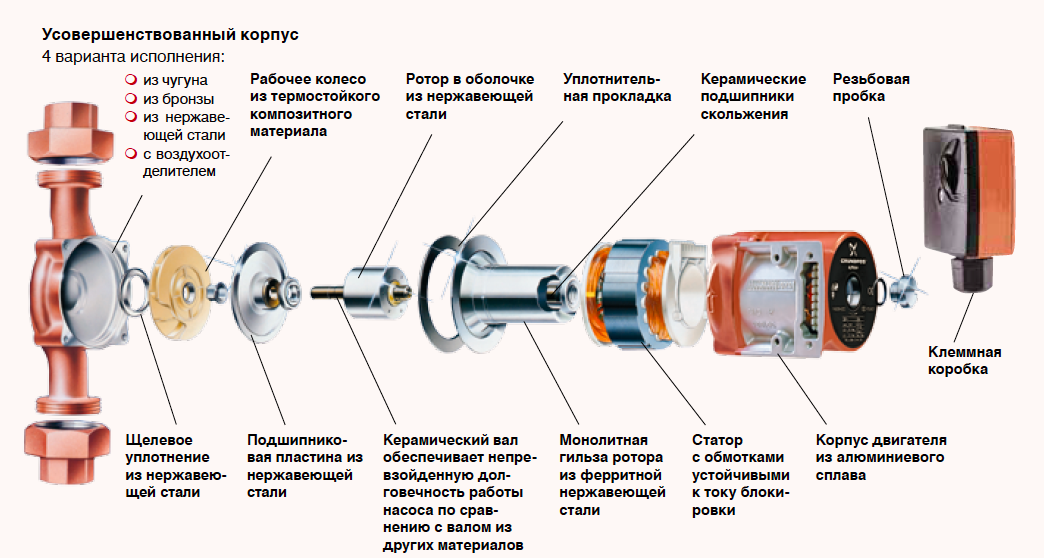

Составные части циркуляционного насоса

Многие типовые неисправности отопительного оборудования можно наладить собственными силами. Достаточно иметь представление о конструкции насоса, набор инструментов и минимальные знания в области ремонта

Также важно знать, как разобрать циркуляционный насос отопления. Прежде, чем восстанавливать повреждения, проверьте электропитание. Напряжение должно соответствовать заявленному в техническом паспорте

Напряжение должно соответствовать заявленному в техническом паспорте.

Ниже приведены распространенные неисправности насоса отопления, их причины и методы решения проблем.

Проблема №1. Шумит насос отопления

Причины:Методы устранения:
1.      Насос долго простаивал и вал двигателя окислился●       разборка насоса отопления начинается с отключения подачи электроэнергии;●       освободить насос и прилегающие трубопроводы от остатков теплоносителя;●       снять фиксирующие корпус насоса винты и двигатель;●       разбираем электродвигатель и ротор;

●       необходимо, упираясь в рабочую насечку, провернуть рукой ротор.

2.      Посторонний предмет блокирует колесо●       отключить отопительный прибор;●       из насоса и прилегающих трубопроводов удалить теплоноситель;●       снять фиксирующие корпус винты и двигатель;●       достать инородное тело;

●       вставляем сетчатый фильтр, чтобы защитить входной патрубок от грязи и накипи.

 Проблема №2. Оборудование не вращается и не издает характерных звуков

Тестером проверьте электропитание и напряжение на клеммах, а также правильно подсоедините устройство к питанию. Многие модели имеют плавкий предохранитель, который быстро перегорает от скачков напряжения. Решение вопроса – замена предохранителя.

Проблема №3. При включении циркуляционный насос шумит

Когда в трубопроводе скапливается воздух появляется нехарактерный шум. Решение проблемы – выпустить воздух из труб. Если в верхней части трубопровода установить автоматический узел, воздух будет выпускаться автоматически.

Проблема №4. Отопительное оборудование не включается

Проблема в электропитании. Проверяйте фазы и предохранители. Если осмотр не исправил ситуацию, вероятнее всего сгорела обмотка привода. В этом случае самостоятельный ремонт невозможен.

Проблема №5. Насос включается, но отключается через пару минут работы

Если провода подсоединены неправильно, тогда необходимо осуществить ремонт циркуляционного насоса своими руками. Загляните в клеммную коробку и проверьте соединение проводов по фазам. Также, если контакт вашего предохранителя слабый, его необходимо снять и прочистить все зашлакованные элементы.

Проблема №6. Сильная вибрация насоса

Наиболее распространенная причина ремонта насоса отопления своими руками – амортизация подшипника. Замена детали устраняет неисправность.

Проблема №7. Недостаточный напор насоса

Причина:Методы устранения:
Колесо и лопасти вращаются в неправильном направлениипроверить правильность подключения фазы
Вязкость воды из-за засорения фильтрапромыть фильтр, удалить грязь и накипь

Причины перегрева насоса

Система засорилась

В процессе использования в системе появляется ржавчина, усложняющая прохождение теплоносителя. Это приводит к перегрузке и, следовательно, перегреву насоса.

Для исправления проблемы нужно произвести обслуживание (прочистку) отопительной системы.

Неправильная установка

Если вы самостоятельно монтировали циркуляционный насос, возможно он установлен неправильно. В такой ситуации устройство будет перегреваться сразу после установки.

Попал сторонний предмет

В системе могут появляться инородные тела (куски ржавчины, шлак и прочие загрязнения). Вследствие их попадания в насос электропривод может заклинить.

Для устранения проблемы нужно произвести демонтаж, разборку и чистку устройства. Если этого не сделать своевременно, может выйти из строя катушка, что приведет к необходимости полной замены насоса.

Недостаточность смазки подшипников

Смазка постепенно уходит и портится, вследствие чего стираются подшипники, что приводит к перегрузке и перегреву. Подшипники нужно периодически смазывать. Если они сильно износились, следует произвести замену.

В электросети низкое напряжение. При понижении напряжения происходит перегрев. Устранить проблему можно путем установки стабилизатора напряжения.

Устройство, назначение и принцип работы цркуляционного насоса

В больших помещениях трубы длинные и циркуляция воды в системе происходит медленно, успевая остыть, прежде чем вернуться по замкнутому контуру обратно в котел для повторного нагрева. Для решения этой проблемы прибегают к помощи циркуляционных насосов, которые принудительно заставляют двигаться теплоноситель быстрее по контуру.

Конструкция

Чтобы самостоятельно отремонтировать оборудование, следует знать его устройство:

  1. Стальной корпус, вытянутый горизонтально. В нем расположены все элементы системы. Изготовляться корпус может также из алюминиевого сплава или нержавейки.
  2. Электродвигатель и ротор, размещенные в корпусе.
  3. Рабочее колесо с лопастями, зафиксированное на роторе. Лопасти выгнуты в обратном направлении от движения колеса. Эту деталь изготовляют из прочных полимеров.

Принцип работы

При включении насоса вода в контуре под действием вращения колеса втягивается во входное отверстие. В камере на воду действует центробежная сила, прижимая ее к стенкам камеры и выталкивая наружу. После этого давление падает, и вода снова нагнетается в помпу.

Устройство современных циркуляционных насосов

При таком непрерывном цикле работы температура в системе отопления держится постоянно на одном уровне. Это позволяет экономить затраты на топливо или электроэнергию.

Функции насоса в системе отопления

Циркуляционный насос обеспечивает равномерное распределение теплоносителя по всей отопительной системе, и главное, предотвращает образование воздушных пробок, которые приводят к снижению его температуры.Итак:

Обычно в систему отопления устанавливают два одинаковых насоса, которые работают попеременно. То есть один качает воду, а второй в это время находится в резерве.
Но есть и более удобный вариант: сдвоенный насос. Произвести его внедрение в отопительную систему своими руками гораздо проще. Такие модели сегодня предлагают практически все ведущие производители данного оборудования.

Сдвоенный насос для системы отопления

  • Есть модификации сдвоенных циркуляционных насосов, которые способны работать в разных режимах. Например: каждый блок может функционировать независимо от другого; либо раз в сутки рабочий режим автоматически переключается с одного блока на другой. Резервный режим тоже возможен: в этом случае, если один насос выходит из строя, второй включается автоматически, в течение нескольких секунд.
  • Вообще, в автономных отопительных системах используются, в основном, насосы центробежного типа. Они делятся на два вида в связи с тем, что в ротор насоса может быть погружён в воду, или совсем не взаимодействовать с ней. Отсюда и названия: «с мокрым ротором», и «с сухим ротором». Естественно, они имеют конструктивные различия.

Мокрый ротор

В данном случае, ротор вместе с лопастями погружен в воду, которая охлаждает двигатель. От статора он отделён стальной герметичной капсулой.Насосы с мокрым ротором могут перекачивать только чистую воду или смесь воды с гликолем, применяемую в отопительных системах:

Они практически не требуют обслуживания, в связи с чем, ремонт насоса циркуляционного своими руками, обычно сводится к поиску неполадок, чаще всего связанных с проблемами в самой системе – о них мы ещё расскажем. Модели с мокрым ротором удобны тем, в них предусмотрена функция вращения его скорости.

Насос для горячей воды с мокрым ротором

Даже если при покупке вы ошиблись с характеристиками, всегда есть возможность отрегулировать работу насоса. Данная функция позволяет использовать это оборудование не только в двухтрубных радиаторных схемах отопления, но и в системах тёплого пола.
Этому способствует и бесшумная работа насосов с мокрым ротором.

Сухой ротор

В данных моделях, рабочая часть ротора отделяется от двигателя уплотняющими кольцами из нержавеющей стали. При запуске механизма, между вращающимися кольцами создаётся тонкая плёнка воды, которая, находясь под давлением, делает соединение абсолютно герметичным.Итак:

  • Несмотря на то, что такие насосы довольно шумные в работе, они имеют более высокий КПД. Поэтому, практически все промышленные модели имеют именно такую конструкцию. Их устанавливают на амортизирующих подушках, в отдельных, хорошо изолированных помещениях.
  • Корпуса насосов с сухим ротором могут быть блочными, горизонтальными и вертикальными. От этого зависит, где именно расположен всасывающий и нагнетательный патрубок. В любом случае, в корпус обязательно должна заливаться жидкость, которая необходима для смазки.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
