Можно ли делать теплые полы от водяного отопления

Радиаторное отопление

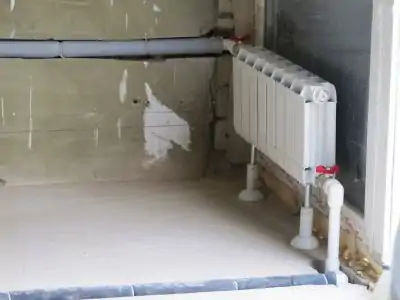

В городских квартирах традиционно устанавливают радиаторное отопление. Оно эффективно и надёжно. Нагревательные приборы находятся на виду, что позволяет быстро провести ремонтные работы.

Производители предлагают радиаторы различных модификаций под любой дизайн помещения. При необходимости используют защитные панели, чтобы скрыть батареи. Каковы преимущества и недостатки у радиаторного отопления?

Нагрев воздуха происходит быстро, что важно для коттеджей, которые используются не каждый день.
На пол можно укладывать любое покрытие, в том числе и деревянное, ламинат или паркет. Для облицовки, выполненной из древесины нежелателен перегрев

Материал тёплый, обладает низкой теплопроводностью. Для напольного обогрева устанавливать облицовку из древесины не рекомендуют. Пол из ламината или паркета плохо отдаёт тепло.
Если пол утеплён недостаточно хорошо, то радиаторный обогрев будет оптимальным решением.

Наряду с положительными характеристиками, отопление имеет некоторые минусы. Тепло от нагревательных приборов поднимается вверх. Температура на полу ниже, чем в области потолка. Для утепления пола используют ковролин, ковры.

Рекомендуем: Чем характеризуется тёплый пол Рехау?

Тёплый воздух от радиаторов вызывает завихрения, которые поднимают пыль в комнате, что для аллергиков нежелательно. Батареи сильно сушат воздух. Чтобы сохранить в помещении нормальную влажность на уровне 55%, устанавливают увлажнители.

Радиаторное отопление предполагает 2 схемы: однотрубную и двухтрубную. Однотрубную систему называют «ленинградкой». Горячий и охлаждённый теплоноситель циркулируют по одной трубе. «Ленинградка» предназначается для обогрева небольших домов, с количеством радиатором 3-5 шт. Последние приборы нагреваются недостаточно хорошо.

При двухтрубной системе горячая и охлаждённая вода циркулируют в разных трубах. К обратному контуру батареи подсоединяются посредством байпасов. Двухтрубную систему можно устанавливать в больших домах, с количеством радиаторов до 8-10 шт.

Трубопровод выводится от котла. Температура теплоносителя достигает 95 0С. Нормальный тепловой режим батарей 80 0С.

Для увеличения скорости движения горячей и холодной воды по контурам устанавливают циркуляционный насос. Его подключают к обратной трубе. Он нагнетает теплоноситель в котёл. Перед насосом устанавливают грязевик, воздушную трубку и расширительный бачок. В него поступает часть жидкости; давление в трубах сохраняется.

В небольших домах циркуляционного насоса не устанавливают. Трубопровод укладывают под наклоном. Подающий контур располагают под наклоном к радиаторам. Теплоноситель поступает в батареи под действием гравитации. Возвращается охлаждённая вода по магистрали, которая имеет наклон к котлу.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз – под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол – тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Облегченный водяной пол своими руками

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу – трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше – это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

Схема укладки водяного пола в деревянном доме

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество – возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола – значительно меньшая тепловая мощность.

Совет

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

  1. Параллельно;
  2. Последовательно;
  3. С организацией байпаса и без него;
  4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Законно ли подключение к централизованной системе отопления?

Практически у каждого жителя многоквартирных домов периодически возникает желание повысить уровень комфорта своего жилья путем дополнительной системы обогрева. Среди наиболее популярных решений — электрические полы. Но в этом случае придется подготовиться к тому, что цифра в платежках за свет существенно возрастет. Почему бы не воспользоваться достоинствами водяных полов, при условии, что теплоноситель будет нагреваться не от котла, а от батарей в квартире? Но законно ли это? В ряде ситуаций законно, но стоит соблюсти некоторые формальности, а именно:

  • Получить разрешение в управляющей компании, в выдаче которого не откажут в случае, когда квартира расположена в конце отопительного контура (на первом или последнем этаже в зависимости от установленной в доме схемы подачи теплоносителя).
  • Контур пола должен быть автономным и не влияющим на качество отопления в других квартирах.
  • Установить счетчик тепловой энергии необходимо не только для контроля температуры теплоносителя, но и для спокойствия соседей.

Если возможность внесения изменений присутствует, разрешение на устройство отопительной системы получено, можно приступать к проектированию и монтировать трубы по определенной схеме.


Схемы укладки труб в жилых помещениях

Подсоединение к коллекторам

Полноценная система коллекторов включает в себя: запорные вентили, трехходовой смеситель, воздухоотводчик, сливной кран, циркулярный насос.

В состав полноценной системы коллекторов входят, кроме запорных вентилей на трубах, трехходовой смеситель (либо насосно-смесительный узел), воздухоотводчик, сливной кран, циркулярный насос для облегчения циркуляции теплоносителя в трубах.

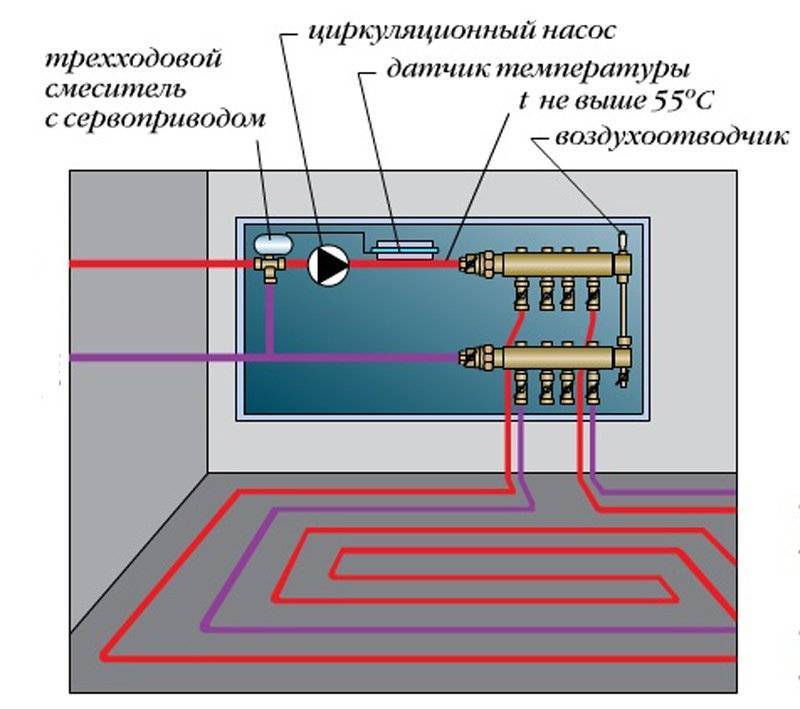

Насосно-смесительный узел необходим для подмешивания остывшего теплоносителя из обратки в подачу, снижая температуру чересчур горячей жидкости. Людям, которые живут в регионах с холодным климатом, смеситель нужен обязательно, потому как оборудование будет работать в режиме сильного обогрева, а температура теплоносителя водяного покрытия с подогревом должна быть не выше 55 градусов.

Смесительный насос устанавливается между трубой подачи и коллектором подачи. Третий выход насоса идет на обратку перед отдающим трубопроводом. Насос, таким образом, будет забирать теплоноситель с минимальной температурой и добавлять его в подачу.

Коллектора – это составная часть схемы теплового пола, без которой его выполнение просто невозможно. Их используют минимум два в системе: Подающий коллектор и так называемый обратный. На регулятор подающего коллектора монтируется механизм особого порядка, который позволяет осуществлять регулировку всей системы в автомате и ручном режиме. Основное назначение коллектора обратного типа, это регулировка потока теплоносителя и стабилизации давления во всем контуре.

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

  • соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
  • из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

    Протечка соединения внутри бетонного монолита

  • ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
  • если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Как делать подогрев полов законным путем:

  1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
  2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
  3. Разработать и согласовать проект.
  4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

  • соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
  • из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

  • ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
  • если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

  1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
  2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
  3. Разработать и согласовать проект.
  4. Самому смонтировать систему и сдать в эксплуатацию.

Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

  • Незаконности установки;
  • Высокой вероятности поломки обогревательной системы;
  • Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
  • Трудоемкости монтажных работ.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

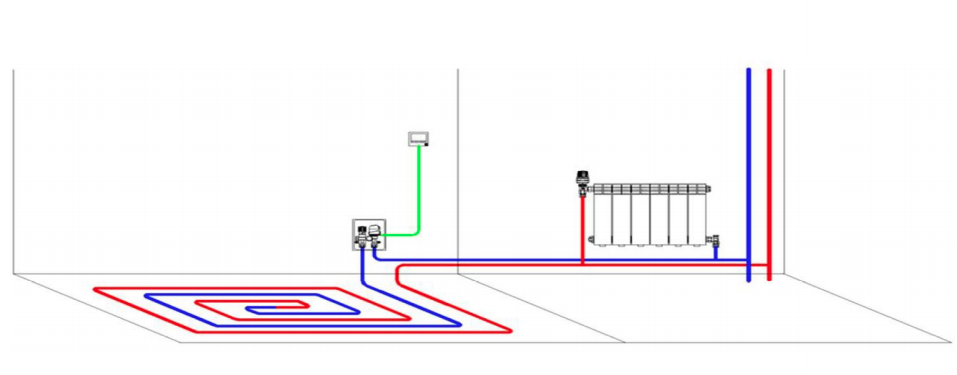

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.


Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

  1. Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
  2. Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
  3. Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
  4. При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
  5. Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

  • Пенофол (металлизированный вспененный полиэтилен);
  • Отражающий поролоновый экран, приклеиваемый за радиаторами;
  • Обычная алюминиевая пищевая фольга.

Теплый пол своими руками – герметизация стыков термоизоляции

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

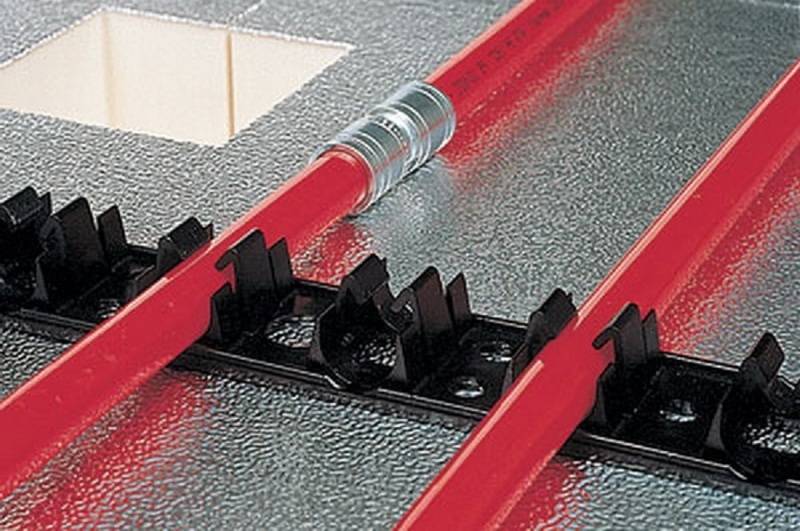

Различные типы креплений для теплого водяного пола

  1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
  2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
  3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

Укладка водяного теплого пола на пластиковые крепления

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Достоинства данного вида обогрева

Технология теплого пола имеет множество достоинств:

  • Учитываются особенности движения воздушных масс. Благодаря этому прогревается весь объём воздуха в помещении.
  • Регуляция количества выделяемого тепла такой конструкцией.
  • Это нейтрально со стороны пожарной безопасности. Никаких электрических проводов, розеток. Возможность использования тёплого пола приходит с наступлением отопительного сезона.
  • Технология не «боится» детей или домашних животных, так как материалы, используемые в наружной части конструкции, стойкие к механическому воздействию. Краники и детали, которые можно покрутить или погрызть, легко снимаются. Сам отсек управления закрывается.
  • Это выгодно. Не нужно никаких дополнительных затрат после подключения обогрева пола от центральной отопительной системы. Только однажды — на приобретение расходного материала и монтаж установки.

Электрический теплый пол

Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.

Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.

Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер

Особенности системы

После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.

В состав системы электрического теплого пола в коттеджах традиционно входят:

  1. греющий кабель необходимой длины;
  2. управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
  3. элементы крепления, использующиеся при монтаже;
  4. теплоизолирующие материалы.

Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.

Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.

Система управления и возможность автоматизации работы

Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.

В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.

Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.

Как укладывать водяной теплый пол?

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

  1. Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
  2. Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.
  3. После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
  4. В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
  5. После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
  6. Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

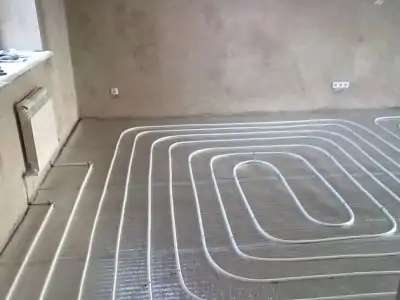

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Схемы подключения в новостройках

Есть несколько схем отопления квартиры при помощи теплого пола.

Через отдельный ввод

Производится независимое использование теплоносителя непосредственно из «стояка».

Достоинство метода:

Такой способ не затрагивает систему отопления в квартире, не влияет на давление воды в трубах жилплощади клиента.

Недостатки:

  • При наличии частиц загрязнений в теплоносителе происходит оседание в трубочках тёплого пола, что приводит к его выводу из рабочего состояния. Установка дополнительных мер очистки воды при подаче в систему стоит дорого.
  • При поломке или протечке произведение работ невозможно без предварительного закрытия вентилей подачи отопления по всему «стояку».

Через вертикальную разводку

Популярный способ установки, основанный на реконструкции имеющейся радиаторной системы.

Такой тип подачи теплоносителя осуществляется вертикально, делая соседей по «стояку» зависимыми друг от друга.

Перерасход давления в одной из квартир приведёт к потере тепла у других. Чаще всего страдают верхние этажи, так как центр подачи и датчики, регистрирующие давление подачи, находятся в цокольных помещениях.

Кроме того, вертикальная система часто «грешит» накоплением воздуха в трубах. Поэтому при прокладывании тёплого пола устанавливают и дополнительное оборудование для «стравливания» воздуха (Кран Маевского), контроля давления в трубах.

Однотрубная система

В том случае, когда все элементы располагаются последовательно, теплоноситель движется по одной трубе. На неё по ходу движения воды устанавливается насос, контролирующий подачу давления к тёплому полу. Затем идут отводы в сам нагревательный элемент. Это масса трубочек, заключённых с ЦО в замкнутую систему. Затем идёт «обратка», выводящая использованный теплоноситель из помещения.

Схема простая, но имеет нюансы. Она самая неблагополучная в плане сохранения давления в общих трубах. Ситуация может быть сглажена посредством монтажа распределительных клапанов. Но такая отводка воды от ЦО всё равно снижает количество тепла в каждом последующем радиаторе. Таким способом лучше утеплять полы в частных домах с отдельным отводом теплоносителя от центральной трубы.

Фото 2. Схема однотрубной системы водяного пола. Красным цветом указана разметка места укладки трубопровода.

Поэтапная инструкция монтажа обогрева

Тем, кто интересуется, как сделать теплые полы в ванной от отопления, нужно ознакомиться с возможными нюансами:

  1. Система обогрева работает от горячей воды, поэтому для постоянного наполнения контура нужно ставить циркуляционный насос.
  2. Для исключения застоя воды и гидроударов ставится устройство выравнивания давления.
  3. Всегда нужно удалять воздух из труб.
  4. Вся вода, что двигается по системе, очень горячая, а для пола это неприемлемо. Нужно устанавливать механизм, с помощью которого будет перемешиваться теплая и холодная вода, а температура выровняется до приемлемых 40 градусов.
  5. Для очищения воды монтируется фильтр.

Обязательно продумайте механизм для регуляции температуры воды

Можно заметить, что система обогрева ванной не заканчивается на прокладке труб. Дополнительно нужно закупить и поставить разное оборудование. Сама схема монтажа выглядит следующим образом:

  1. Подготовка. Нужно заменить водопроводный стояк и канализацию, а также просчитать и продумать схему расположения труб для будущего отопления. На данном этапе проводится закупка материалов и снимается старое покрытие пола.
  2. Гидроизоляция. Этап подразумевает использование специальной пленки или рубероида в качестве защитного слоя от протекания воды к соседям. Именно этот слой будет служить единственной защитой, которая не позволит воде моментально попасть к соседям ниже.
  3. Черновая стяжка. В основу пола укладывается керамзит или щебень небольшой фракции. После чего проводится заливка стяжки по маякам. Затем помещение оставляется на неделю для высыхания. Для исключения трещин на протяжении застывания стяжка смачивается водой.
  4. Теплоизоляция. Для исключения тепловых потерь на пол укладывается материал, который покрыт фольгой. Если высота ванной позволяет и ее не критично потерять, то применяется экструдированный полистирол. Поверх пленки устанавливается армированная сетка.

  5. Монтаж труб. Установка водяного контура делается по проекту. Для контура можно применять как металлопластиковые, так и трубы из сшитого полиэтилена. Фиксация проводится с помощью хомутов или планок, а сама укладка делается методом змейки.
  6. Чистовая стяжка. Применяется бетон М200 и заливается выше труб на 5 см. Можно использовать и другие составы, главное, чтобы они выдержали температурные перепады.
  7. Отделочные работы. Через месяц, когда бетон засохнет, можно начинать устанавливать плитку или другое напольное покрытие для ванной.

Не рекомендуется допускать стыков, чтобы исключить протекание труб, а также прокладывать трубы возле умывальника и под ванной. Это не даст никакого результата, а расход средств на закупку материалов будет увеличен. Подробное описание процесса монтажа стяжки смотрите в этом видео:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
