Что такое шибер для дымохода, устройство и принцип работы

Шибер это, не что иное, как обычная заслонка. Она предназначена для того, чтобы перекрывать вытяжку газов. Такое приспособление использовалось в русских печках много веков.

Задвижка для дымохода может быть чугунной или стальной. В настоящее время данное приспособление используется для следующих целей:

  • Регулирование тяги в дымоходе и сохранение теплового баланса. Уменьшая сечение дымохода можно снизить потери тепла не перекрывая движения газов наверх.
  • Экономия топлива. Увеличивая приток воздуха и кислорода к горящему пламени можно увеличить отдачу тепла данным видом обогревателя.

Для печей, где нет поддувал, устройство обеспечивает принудительную подачу воздуха.

По конструкции шибер на дымоход является регулируемой задвижкой для варьирования движение дыма. Они могут быть круглыми, квадратными или прямоугольными.

Как выглядит устройство в разрезе

Выделяют два вида изделий:

  • Выдвижной. Движение осуществляется вперед-назад.
  • Поворотный. При работе поворачивается вокруг собственной оси.

Про механизмы действия задвижки могут быть:

  • ручными;
  • электроприводными (последний вариант не пригоден для организации дымоходов).

Рабочий процесс заслонки достаточно прост. С ее помощью уменьшается или увеличивается зазор, имеющийся внутри канала дымохода. При большом отверстии количество поступающего воздуха увеличивается, когда зазор небольшой, количество сильно ограничивается.

Перекрывая канал выхода дыма, можно пустить отработанные газы в помещение. Поэтому пользоваться заслонкой нужно очень аккуратно, с пониманием дела.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров

Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров. Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра. Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Виды шиберных затворов

По способу управления:

  • ручной
  • электрический
  • пневмонический
  • гидравлический

По виду конструкции: косые и прямые.

По принципу действия:

односторонние

Шибер ные задвижки можно устанавливать в любых условиях, от горизонтального до вертикального положения. Это не будет влиять на их надежность. Также отличают:

  • шиберные затворы без уплотнения. Конструкция такого оборудования, достаточно проста. Задвижка, как правило, имеет форму диска.
  • шиберные затворы с уплотнением. Дополнительное уплотнение из резины, которое придает герметичность задвижки.

При установке шиберных затворов большое значение имеет материал, из которого они изготовлены. Обычно это материал из нержавеющей, высокоуглеродистой стали. Поверхности заслонки выкрашиваются порошковой эмалью.

Ножевые части могут быть покрыты устойчивым к стиранию пластиком. Это характерно для пищевой и химической промышленности. Сам шибер тщательно полируют, чтобы предупредить возможность заклинивания. Сейчас производители все чаще применяют нетрадиционные эластомеры, а более инновационный материал. Этот материал позволяет увеличить срок эксплуатации в два и более раз.

Что же представляет собой этот прибор

Как правило, состоит он из корпуса, элементами с отверстиями, через которые и проходит данная среда. Обязательно сам затвор в форме диска или специальной под данное оборудование. Этому затвору передается крутящий момент (см. ). Он может передаваться в ручном режиме или автоматически, в зависимости от вида управления. Это и заставляет двигаться заслонке. Хотя ручной режим все чаще заменяют автоматическим, но в некоторых случаях он незаменим. При отказе электричества система может работать также продуктивно. Поэтому сегодня рассматривается возможность совмещенных режимов.

Также имеются присоединительные патрубки, которые необходимы для подключения к трубопроводу или другому устройству. Часто применяется сварочное соединение, но это только с трубопроводом. А в канализационных системах используются специальные раструбы или соединение осуществляется при помощи .

Преимущества шиберных затворов

  • простота в конструкции, небольшое количество деталей.
  • простота в использовании.
  • небольшие габаритные размеры.
  • использование для транспортировки вязкой рабочей среды.
  • легкость в обслуживании.
  • долгий срок службы.
  • широкий ассортимент, в связи с этим широкий спектр использования.

Герметическая конструкция, бесшумные в эксплуатации специальная система очистки от ржавчины. Что также имеет большое значение.

Недостатки

Как и в каждой системе есть свои недостатки. Совершенства, к сожалению, не существует. К ним можно отнести:

  • большое время открытия и закрытия.
  • трудности ремонта, при износе уплотняющих поверхностей за время эксплуатации,
  • высокая стоимость ремонта. Это вызвано, как правило, заменой определенной части или полностью данной конструкции, следовательно — дорогой ремонт. Но большой срок службы этот недостаток компенсирует сполна.
  • невозможность применения при кристаллизующихся влечениях в данной среде.

Вывод

Уже на протяжении многих веков человечество пользуется затворами. Конечно, за это время они изменялись и совершенствовались, но принцип действия остается прежний. Они до сих пор представляют собой современную простую и качественную систему, которая решает многие проблемы, как в производстве, так и в обычной жизни.

При выборе современных шиберных затворах сейчас можно подобрать хорошее соотношение качества и цены. Учитывая, что шиберный затвор работает в условиях повышенных нагрузок, следует более тщательно отнестись к его выбору. Лучше приобретать продукцию проверенных производителей. И часто более высокая стоимость окупиться более длительным сроком эксплуатации.

Таким образом, проведя исследование данного рынка можно сделать вывод, что каждый вариант имеет свои недостатки и преимущества. Зная их можно добиться великолепных результатов. Главное, четко поставить задачу и подойти к решению грамотно и индивидуально. Для этого сегодня существуют все возможности. Специалисты помогут вам в этом вопросе найти правильное решение.

Фланцевое соединение

Это ещё один способ, который применяют для крепления заслонок на воздуховоде прямоугольной формы

При монтаже важно учесть такие действия и нюансы:

Фланцевый крепёж должен выдержать температурный крепёж, в котором находится воздуховод. Защита от агрессивной среды важна для материала, из которого выполнена конструкция. Все части должны располагаться по одну сторону от фланца. Головки болтов располагают сверху, если само соединение – в горизонтальной плоскости

Для шиберов важно плавное открывание/ закрывание, без резких движений и изменений. Важно сохранение надёжной фиксации в любом положении

Герметизация обязательна в случае с фланцевыми соединениями. Для неё выбирают поролон с порами или битумно-полимерную мастику термоусадочной группы. Приспособление должно располагаться точно в горизонтальной плоскости.

Лучше не браться за самостоятельное изготовление шибера, хотя это устройство с максимально простой конструкцией. А вот установить с соблюдением всех правил не составит труда.

Частые ошибки и проблемы при установке

ошибки при установке шибера

Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:

  1. Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
  2. Угарному газу некуда выходить, отверстия нет.
  3. Поверхность недостаточно гладкая.
  4. Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
  5. Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
  6. На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.

Особенности обслуживания шиберной задвижки для вентиляции

обслуживания шиберной задвижки для вентиляции

Если шибер сделан на основе нержавеющего листа – его полируют до тех пор, пока поверхность не будет абсолютно гладкой. Тогда оседание сажи усложняется, но процесс всё равно не останавливается. Поэтому без периодической чистки не обойтись.

Для очистки горизонтальной задвижки последнюю можно просто отодвинуть, насколько это возможно. В случае с поворотным используют специальный ёршик, чистят через дымоход. Заслонка должна всё время свободно двигаться по направляющим. Периодически можно смазывать конструкцию составом для защиты от коррозии.

Шибер максимально упрощает регулировку тяги. Достаточно менять положение, увеличивая или уменьшая зазор. Последние модели допускают наличие специальных дефлекторов. Они поддерживают автоматическую работу и управление.

Меньше всего проблем возникает при установке обычных шиберов круглой формы. Даже в раструбе они помещаются без проблем. Главное – чтобы конструкция оставалась абсолютно безопасной. Надо сделать так, чтобы невозможно было полностью перекрыть воздух, даже случайными действиями. Тогда проблем при эксплуатации не возникает.

Заключение

Использование задвижек актуально из-за желания обезопасить людей от отравления угарным газом. Задвижки без проблем создаются собственными силами. Но лучше будет обратиться к профессиональным изделиям, в которых уже учтены особенности эксплуатации и разные условия, характеристики. Главное – помнить о том, что крепёжные элементы нельзя устанавливать одновременно с шибером. Из-за этого конструкция слишком быстро выходит из строя. Процесс монтажа предполагает дополнительную герметизацию.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Для чего нужна шиберная задвижка?

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Нюансы использования шиберов

Иногда, когда для регулирования технологического процесса, который не нуждается в высокой точности, возможно осуществлять управление потоков жидкости за счет поворота диска.

Дабы провести ремонтных работ корпуса межфланцевой задвижки нет необходимости выполнять никаких операций с цельной трубой, либо делать отверстие – нужно просто достать его общей конструкции. Подобное техническое решение, зачастую, применяется для других разновидностей поворотных и седельных элементов. Благодаря не сложности конструкции, их применяют не только для прямого отсечения либо перенаправления жидкостных потоков, но и для того, что проводить регулирования воздушных, таких как установлены чаще всего в системах вентиляции.

Кроме того, необходимо учитывать и то, что вне зависимости от того, одинаковый используется регулирующий клапан Butterflyvalve по своему типу или нет, все они обладают целым рядом отличий в плане конструкции, особенно если говорить о тех, что применяются в вентиляционных конструкциях. Случается и так, что в вентиляционных системах шиберную задвижку, меняют на гильотинную. Кроме того, по используемому типу патрубка, изготавливается оптимальное решение для задач с уже готовым узлом.

Материалы из которых производятся Butterflyvalve:

  • Если их сфера применения будет в той отрасли, где образование ржавчины на внешней поверхности не является особо критичным, то для их изготовления используют материалы из углеродистой стали или сплавов чугуна. А чтобы защитить их от воздействия всевозможных факторов, из-за которых появляется ржавчина на рабочей поверхности, их могут оцинковать или обработать с помощью фторопласта или других веществ;
  • В том случае, когда проявления ржавчины категорически недопустимо, целесообразней всего выбирать «бабочки» из нержавеющего типа стали, которая способна оказывать сопротивление кислотным веществам;
  • Когда их применение будет происходить на линиях с агрессивными жидкостями, отдавать предпочтение лучше всего изделиям из титана или разновидностей нержавеющей стали.

Стоит отметить, что допустимый диапазон для Butterflyvalve во многом определен температурными показателями, разрешенными для уплотнения. Рассмотрим на примере: если для уплотнений, которое выполнено из EPDM, зачастую, показатели рабочего диапазона имеют показатели от -30° до +145°С. Для всех остальных веществ и температурных границ необходимы уплотнения из другого материала.

Достоинства и недостатки использования:

  • Конструкция по своему строению проста и способна обеспечивать оперативную установку в рабочую линию;
  • Быстрое обслуживание и невысокая стоимость на детали в случае необходимости ремонта или замены запасок;
  • Возможность использования клапанов в различных условиях и с различными температурными показателями, не беря в учет химическое воздействие среды.
  • Они обладают небольшим сопротивлением гидравлики(это необходимо особенно для тех трубопроводов, что обладают повышенным давлением среды).

Основные недостатки:

Обладают нелинейными свойствами пропускания;

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров. Изготавливается рамка их прочной нержавейки.  Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось.  Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров.  Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра.  Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Инструкция по изготовлению поворотного шибера

Рассмотрим вариант изготовления шиберной задвижки для металлической трубы. Такую модификацию можно монтировать как в новый дымоход, так и в уже готовую и функционирующую печь. Она представляет собой круглую плоскость с приваренным металлическим стержнем – своеобразным поворотным механизмом и держателем в одном лице.

Материал изготовления – лист стали-нержавейки толщиной 2-2,5 мм; металлический стержень 6-7 мм (полая трубка); пара болтов 8 мм, кусок металлической арматуры или гвоздь.

Чтобы вырезать и сварить детали, потребуются:

  • болгарка с комплектом дисков (абразивных и отрезных);
  • инструмент для разметки – маркер, строительная рулетка, циркуль;
  • инструмент для сварки – сварочный аппарат, электроды для стали, керн;
  • тиски, плоскогубцы, кусачки, молоток.

Также во время сварочных работ потребуется защитная одежда – перчатки, очки, комбинезон из толстой плотной ткани.

Ход работы:

Галерея изображений
Фото из
Перед разметкой необходимо измерить диаметр трубы, а затем с помощью циркуля перенести размеры на лист нержавеющей стали

Вырезаем заслонку с помощью дрели с отрезным кругом. Стараемся резать ровно, чтобы край получился аккуратным

Берем вырезанный стальной круг и вставляем в трубу. Если размеры не соответствуют, доводим края шлифованием

Чтобы отрезать трубку нужного размера, прикладываем ее к готовой заслонке. Трубка должна быть короче, чем диаметр круга, на 0,3 см с каждого конца. Затем отрезаем по меткам

Чтобы сделать на трубке внутреннюю резьбу, края необходимо рассверлить дрелью до размера 6,8 мм. В процессе поверхность трубки смазываем машинным маслом

Для нарезания резьбы используем специальный инструмент – метчик, который также нужно смазать машинным маслом. Удаляем стружку обратными вращательными полуоборотами метчика

По прямой через центр круга наносим маркером метки, затем высверливаем три отверстия – один в центре и два по краям. Через отверстия привариваем трубку

В два заранее подготовленных отверстия вставляем с двух сторон болты, которые внутри трубы вкручиваются в шиберную трубку

Этап 1 – разметка на стальном листе

Этап 2 – вырезание стального круга

Этап 3 – примерка шибера

Этап 4 – подрезка металлической трубки

Этап 5 – рассверливание трубки под резьбу

Этап 6 – нарезание резьбы

Этап 7 – вырезание отверстий под сварку

Этап 8 – установка шибера в трубу

Остается сделать фиксатор для ручки из стального листа. Готовый шибер время от времени необходимо очищать от сажи, а также нужно контролировать прочность мест сварки.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

  • увеличение – открытая задвижка шибера;
  • снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

  • контроль уровня тяги;
  • регулировка интенсивности горения;
  • перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

  • значение сечения трубы;
  • величина температуры потоков проходящих по дымоходному каналу;
  • вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью.  Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

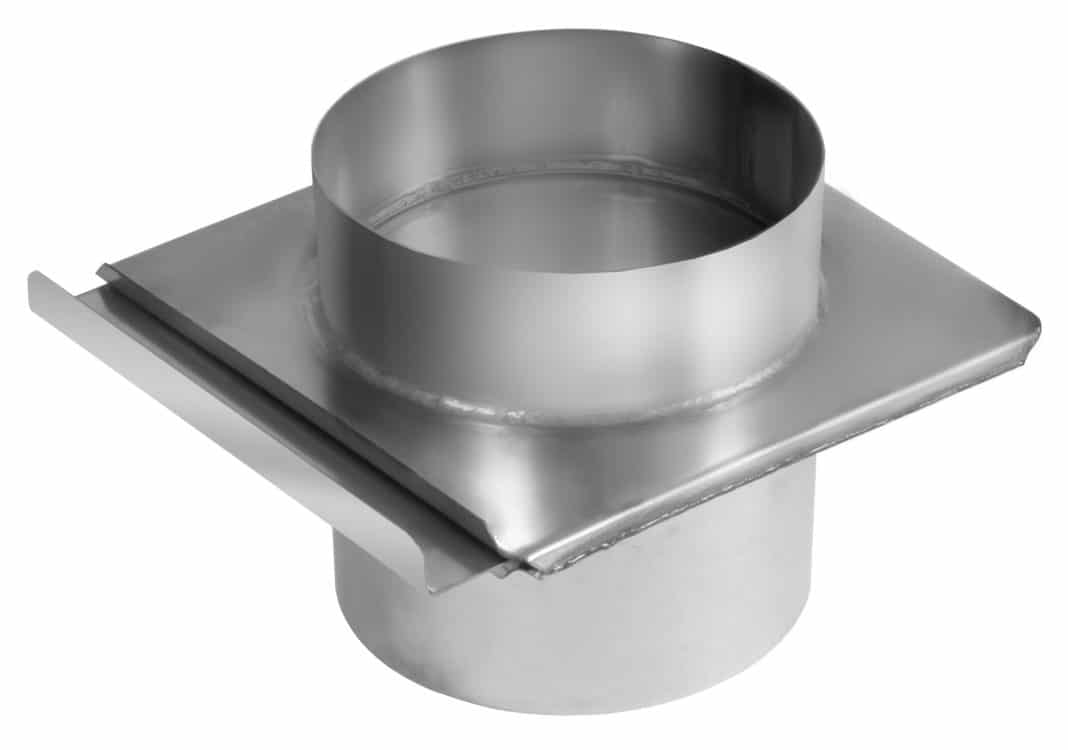

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.
