Банные печи своими руками из железа и др

Виды металлических печей

Самым простым вариантом печи из металла выступает буржуйка. В ее составе содержится кожуха с дверцей и ножками, а во внутрь устанавливают решетку. Именно на ней происходит сжигание дров. Также необходимо, чтобы на таком приспособлении для топки помещений был дымоход.

Чтобы уменьшить расходных материалов, которые требуются для работы подобной буржуйки, были разработаны иные конструкции. Это позволило создать условия, при которых расходы владельца уменьшаются.

Различают два ключевых металла, из которых принято делать печи самостоятельно в домашних условиях. Это чугун и сталь. (Читайте статью на тему «Искрогаситель для банной печи: принцип работы, монтаж»)

Чугунная печь

Именно чугунные варианты пользуются большой популярностью среди граждан. Среди ключевых достоинств такого варианта можно выделить:

• Использование качественного чугуна, толщина которого не менее 1 см;
• Высокая степень теплопроводности. КПД печи составляет порядка 84% при одной загрузке дров.
• Легкость в уходе. Если вы выбираете такую печь для бани, то вам не придется много и долго за ней ухаживать и устанавливать. Изделие не подвержено коррозии, его не приходится дополнительно покрывать термостойкой краской. За счет того, что отсутствует облицовка, то установка модели упрощается. Кроме того, ее легко будет переносить из одной комнаты в другое.
• Разновидность дизайна.
• Безопасность в ходе эксплуатации. У чугунных вариаций подобных устройств минимальный риск спровоцировать пожароопасную ситуацию;
• Долгий срок служб, которые ограничивается 30 годами.

Несмотря на большое количество достоинств чугунного варианты, у нее есть и ряд недостатков:

• Высокая стоимость;
• Сложность в самостоятельном выборе необходимой формы;
• Лучше всего обращаться за помощью к мастеру, а не делать печь самостоятельно.

Стальная печь

Если вы выбираете сталь для производства самодельной печи, то учтите следующую информацию о металле.

У конструкционной стали довольно высокий предел температурной прочности, а также они отличаются стойкостью к износу. При изготовлении печи требуется использовать не менее 4 мм стали.

Помните, что такая вариация самодельной печи не может быть использована на регулярной основе, особенно в регионах, которые отличаются сильными морозами. Стоит понять, что стальная разновидность не обеспечивает интенсивности топки. Единственное исключение – печь длительного горения, а также ряд конструкций из стали, в которых можно добиться длительного нагрева корпуса.

Именно поэтому, выбирая тот или иной вид металла для производства самодельного обогревательного прибора, следует учитывать функциональные характеристики, различные нюансы в резке металла и прочие особенности. Подобным образом вы сможете обеспечить легкость и простоту монтажа, а также высокий уровень безопасности в бане.

Акцент на фурнитуру

Металлическая печь не обходится без дверец. Для зольника распашное полотно изготавливается из низкоуглеродистой стали. Готовая дверца должна быть в два раза меньше проема в топку.

Дверцы в топку и зольник работают распашным способом за счет петель. После насаживания полотен на петли их необходимо дополнить щеколдами-задвижками.

Самая жаркая и защищенная часть находится между зольником и топкой. Соответствующий мост дополняется чугунными колосниками. Последние можно изготовить самостоятельно. Для этого необходимо приварить несколько 12-миллиметровов прутов к готовой металлической раме. Оптимальное расстояние между прутами – 10 мм.

Расположенная сверху конструкции каменка требует патрубок, который в свою очередь служит основой для крепления трубы к печи. Патрубок приваривается к листу металла, который крепится сверху или сбоку конструкции.

Закрытые металлические печи каменки для бани накрываются 2-миллиметровой крышкой. Причем необходимо соблюсти плотность притвора крышки. Для этого последняя должна заходить вглубь каменки на 5 мм.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

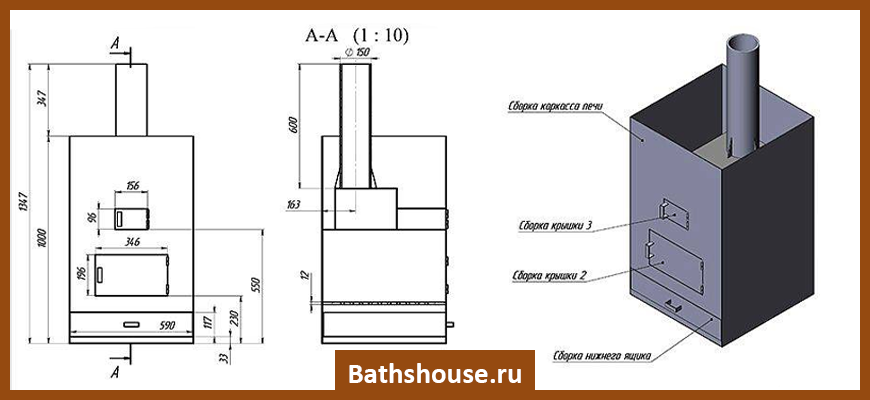

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

1. Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
2. Габариты топки к площади помещения ‒ 1:50, 1:70.
3. Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

1. Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
2. Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
3. Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Технология сборки железной банной печи своими руками

В малогабаритной бане можно использовать самодельный вариант железной каменки, размеры которой бы полностью соответствовали обогреваемой площади. В качестве примера рассмотрена технология сборки печи-каменки диаметром 70 см и высотой 150 см. Подобное отопительное устройство характеризуется простотой изготовления, удобством эксплуатации, при этом требует небольшого количества топливного материала для быстрого прогрева бани.

Материалы для печи

Для самостоятельной сборки печи подходит черный металл, толщина которого составляет 0,5 см. Срок службы такого материала составляет от 6 до 10 лет. Чтобы сделать топку и бак для воды, можно использовать сантиметровый лист железа.

Для работы необходимо подготовить следующие материалы:

• Листовой металл толщиной 1 см.
• Металлическую трубу с толщиной стенок 1 см, длиной 160 см.
• Трубу для дымоотвода с толщиной стенок 0,5 см, диаметром 10 см.
• Металлический прут толщиной 1 см.
• Решетку для колосника.
• Дверные петли.
• Дверные щеколды.
• Водяной кран с закрывающим вентилем.

Рабочие инструменты

Для работы с металлической конструкцией потребуется соответствующий набор инструментов:

• Оборудование для горячей сварки.
• Ножовка по металлу.
• Болгарка.
• Рулетка.

Также потребуются средства для индивидуальной защиты при проведении сварочных работ:

• Маска.
• Спецформа и обувь.
• Перчатки из диэлектрического материала.
• Очки.

Пошаговая инструкция по сборке банной печи

Чтобы самостоятельно сделать компактную металлическую печь для частной бани необходимо соблюдать следующую последовательность действий:

1. Труба разрезается на две части – 70 и 90 см.
2. Поддувальную камеру стоит расположить в нижней части трубы для удобства очистки от золы. В трубе проделывается отверстие размером 22×6 см. Металлический отрезок можно использовать для изготовления дверцы для поддувальной камеры. Выше проделывается еще одно отверстие для закладки топлива.
3. С наружной стороны трубы привариваются дверные петли и планки для щеколд, а сами щеколды монтируются на дверки. Далее устанавливаются дверки для поддувальной камеры и загрузочного отсека.
4. Из металла вырезается круг диаметром 70 см и соответствующее отверстие по центру для колосника. Заготовка приваривается внутри печной конструкции над поддувальной камерой.
5. На обратной стороне трубы готовится отверстие для полива каменки и монтируется защитная дверка.
6. Из арматуры изготавливается решетка для выкладки камней. Габариты решетки следует определять с учетом размеров камней, которые будут использованы для печи.
7. Из металла вырезается еще одна круглая заготовка диаметром 70 см, в ней проделывается отверстие для дымоходной трубы так, чтобы оно было смещено к задней стенке печи. Далее приваривается дымоход и круг под него сверху на конструкции.
8. Изготавливается водяной бак из меньшего отрезка трубы, который приваривается к печке. В емкости проделывается отверстие для фиксации крана при помощи сварки.
9. Готовится еще одна круглая заготовка из металла и разрезается на две части – большую и меньшую. В элементе большего размера проделывается отверстие для дымоходной трубы. После этого он надевается сверху на дымоход и приваривается вокруг отверстия.
10. Полукруглый элемент меньшего размера используется в качестве крышки для водяного бака. Фиксация к трубе при помощи дверных петель.

Простые варианты самодельных печей

Устройство, изготовленная из металла, способна выделять жесткое тепло. Поэтому многие решают делать печи из кирпича. При этом у металлических самодельных печей есть множество достоинств. Они связаны с высокой теплоотдачей материала, хорошей герметичностью конструкции, благодаря чем угарный газ будет вылетать непосредственно в трубу дымохода.

В зависимости от конструкции различают:

• Прямоугольные. Они обладают большей устойчивостью к перепадам температуры. Чтобы добавить ребра жесткости, при производстве таких печей следует усилить грани уголками.
• Цилиндрические. Отличаются большой механической прочностью.
• Горизонтальные. Неравномерно будут распределять тепло по помещению.

Выбор в пользу того или иного вида печи напрямую связан с предпочтениями владельца бани. Поэтому здесь следует исходить из своих целей и возможностей.

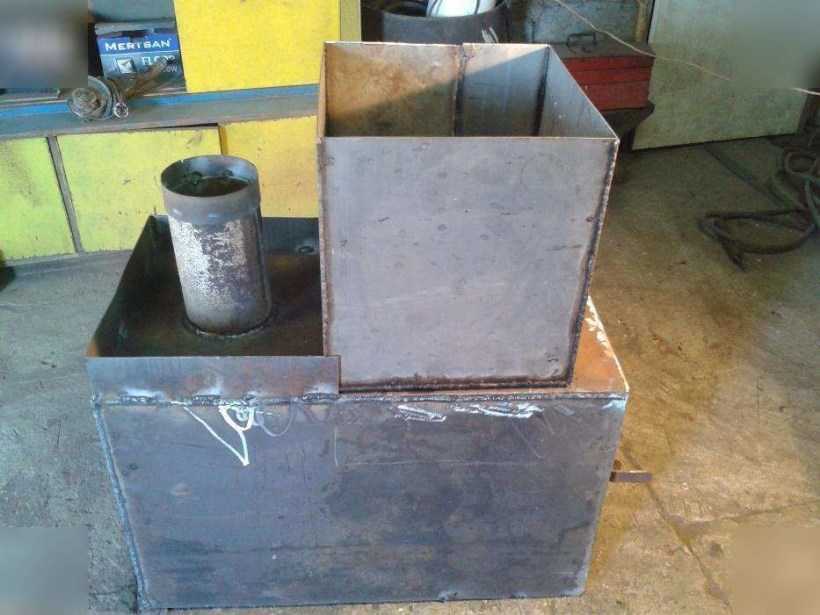

Печь из листового материала

В этом случае вариантов будет масса. Проектировать можно под конкретные условия. Мы рассмотрим одну конструкцию, которую вы сможете подгонять под свои условия.

• Из листового металла в 8 мм вырезаются заготовки. Пять размером 60×40 см, еще две – 40×40 см.
• К днищу приставляется одна стенка. Она фиксируется при помощи сварочного аппарата несколькими прихватками. Металлическим угольником подгоняется угол под 90°. Приставляется задняя стенка 40×40 см и прихватывается к днищу и боковой стенке. Еще раз проверяется угол, если все соответствует, тогда можно хорошо проварить все швы.
• Следующим шагом будет крепление еще одной боковой стенки.
• С внутренней стороны на боках, на высоте 15 см, крепится два уголка 3×3 см. Они необязательно должны проходить через всю длину. Их цель – полочка для внутренней перегородки, так ее удобнее монтировать. Она укладывается на подставки и проваривается по всему периметру.
• В ней делается вырез 20×30. На него наваривается готовый колосник или делается из круглой арматуры.
• Закрепляется и проваривается верхняя часть конструкции.
• На расстоянии 5‒7 см от задней стенки в верхнем торце делается вырез под патрубок для дымохода. Он вставляется на свое место и проваривается по окружности.
• Монтируется лицевая стенка. В ней делается вырез 20×20 см под дверцу для загрузки поленьев. Ниже там, где находится отсек для сборки золы, изготавливается окошко размером 20×10 см. Под него изготавливается совок таких же размеров. Он будет регулятором тяги, а также позволит быстро чистить печку после протопки.
• Чтобы организовать каменку, необходимо сверху еще наварить бортики. Их высота будет зависеть от того, сколько голышей необходимо разместить.
• Бак для воды можно приварить к одной из боковых стенок. Он изготавливается по принципу, как описано для предыдущего варианта.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

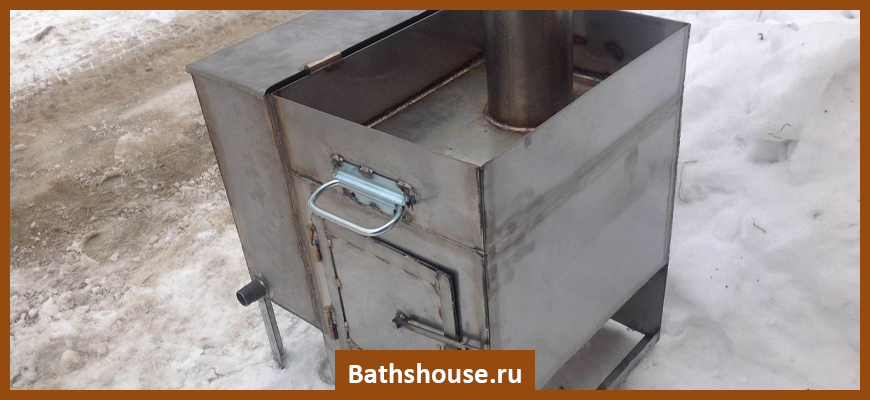

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

Каменка вертикального типа

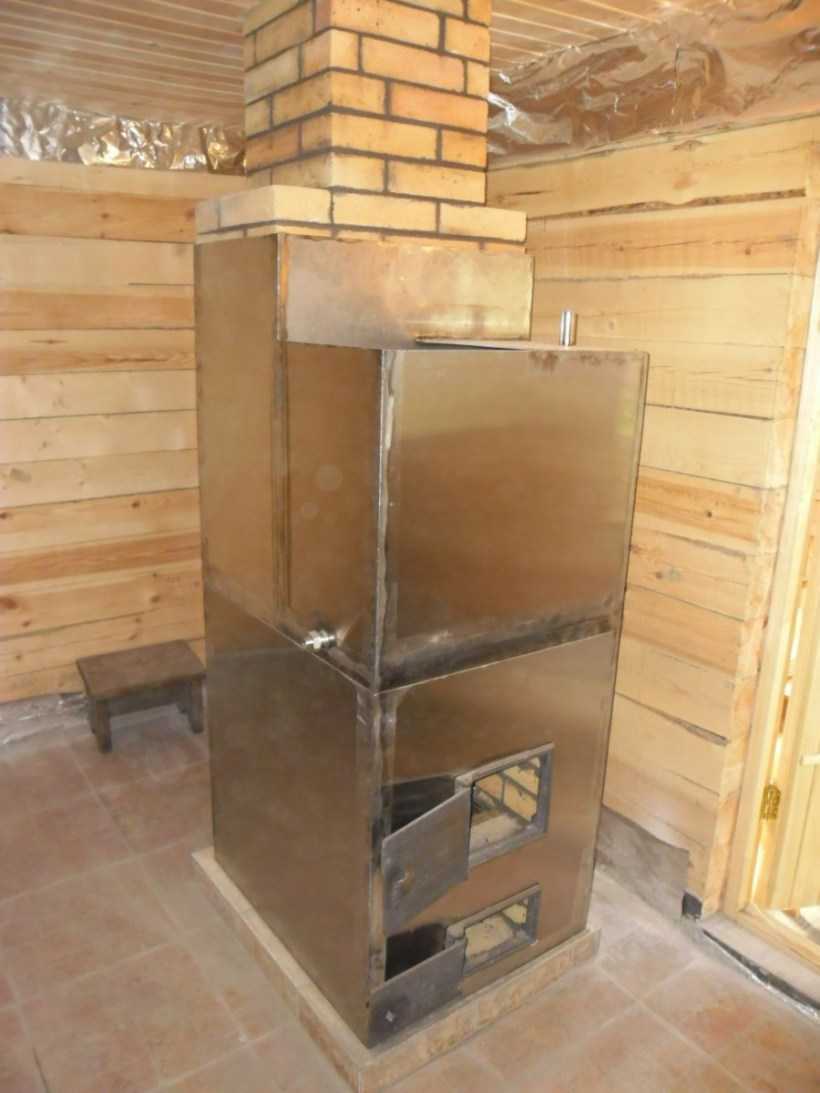

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

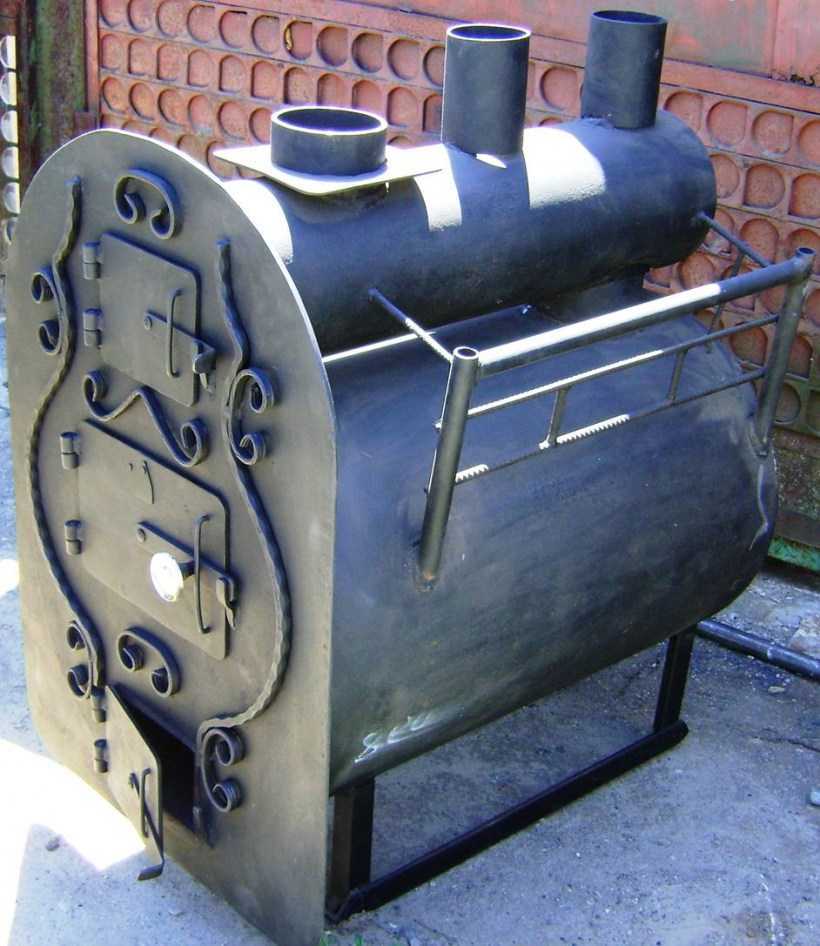

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Эксплуатация

Некоторые требования по безопасной эксплуатации, при соблюдении которых вы обезопасите себя и ваших близких:

• Печка обязательно должна стоять на огнеупорном основании.
• Все легковоспламеняющиеся предметы и жидкости должны находиться на безопасном расстоянии 80–100 см от печи.
• Не следует за один раз полностью забивать топку дровами.
• Всегда следите чтобы дверца топки при использовании печи была закрыта.
• Регулярно осматривать дымоход на наличие прохудившихся мест, для избежания попадания дыма в помещение.
• Не оставляйте работающую печь надолго без присмотра.
• Не пытайтесь прикоснуться к корпусу печи при её работе во избежание ожогов.

https://youtube.com/watch?v=tsSBALvgSDE

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Плюсы и минусы печей из металла

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

• малогабаритные конструкции, что актуально для небольших помещений;
• нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;

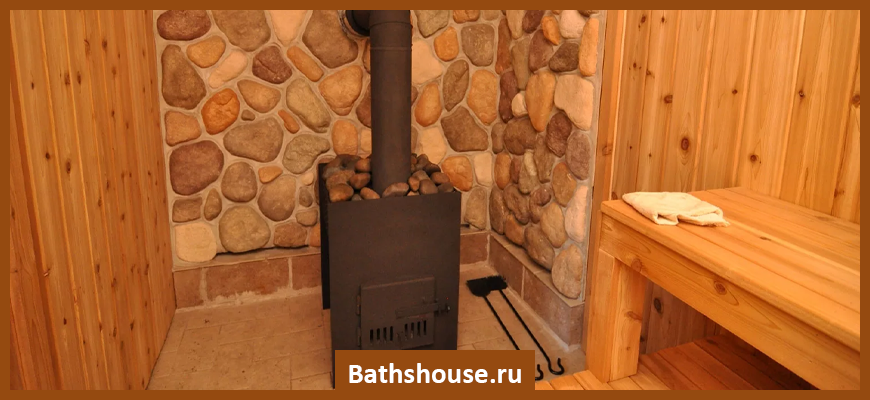

Металлические печи различных габаритов и типов

• за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
• срок годности, напрямую зависящий от качества выполненной работы и материалов;
• отсутствие задымленности при растопке бани сырой древесиной;
• невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

• малые габариты конструкции исключают использование в просторных банных помещениях;
• быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
• высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Принцип работы банной печи с баком для воды

Нагревательные агрегаты обладают следующей схемой действия: в топливник помещается топливо (дрова) и поджигаются. В процессе горения выделяется достаточное количество тепловой энергии. Теплый воздух перемещается снизу-вверх и нагревает булыжники в каменке. Таким образом камни раскаляются и поддерживают нужную температуру в помещении.

Поджег дров проводится снизу. Некоторые модели печей для бани имеют необходимость постоянно подкидывать топливо, в противном случает камни быстро остывают.

Другие разновидности агрегатов обладают большим периодом горения. Они могут работать на протяжении 7-20 часов без постоянного добавления дров. Такая возможность достигается за счет обратной направленности горения – сверху вниз.

В качестве основного топлива лучше всего использовать торфяные брикеты, ольховые полена или каменный уголь. Чтобы прогрев помещения происходит быстрее – использоваться только сухие дрова. Не нужно применять полена из хвойных пород деревьев, они будут быстро загрязнять дымоход, выделяя большое количество сажи.
