Кирпичные печи для дома чертежи с порядовками — для самостоятельной кладки

Печка с плитой для варки

Такая кладка небольшой печи из полнотелого кирпича своими руками – это самый простой и популярный вариант, пошаговая инструкция и фото прилагаются.

Габариты таковы:

  • глубина – 53 сантиметра;
  • ширина – 78 сантиметров.

Работа идет лучше и быстрее, если у мастера имеется все необходимое. Потому закупиться следует заранее, понадобятся:

  • колосниковая решетка;
  • красный полнотелый кирпич;
  • поддувальная дверца;
  • топочная дверца;
  • трубная задвижка;
  • чугунная плита на единственную конфорку.

Если печь работает на дровах, для нее не нужен огнеупорный кирпич. А красный необходимо выбирать очень тщательно, чтобы он был без неровностей и трещин. Его понадобится не больше 107 штук. Остальные пункты в перечне нужны в единственном экземпляре.

Приготовление кладочной смеси

Рецепт приготовления смеси для кладки довольно прост. Для нее понадобятся:

  • вода – 1 часть;
  • глина – 4 части;
  • просеянный песок – 8 частей.

Ингредиенты просто смешиваются между собой. Песок добавляется в последнюю очередь. Правильную консистенцию готового раствора на самом деле вычислить очень легко – он должен сползать с мастерка, не оставляя никаких следов. А во время кладки – не будет вытекать из швов (толщина которых не должна превышать 5 миллиметров).

Объем раствора рассчитывается по количеству имеющегося кирпича. В среднем одного ведра кладочной смеси достаточно для полусотни кирпичиков.

Закладка фундамента

Ширина основания должна быть приблизительно на десяток сантиметров больше, чем ширина печи. То есть, 88-90 сантиметров. Высота в каждом случае подбирается индивидуально. Но с тем расчетом, чтобы низ первого ряда кладки оказался на одном уровне с полом.

В том случае, если подполье глубокое (около 60 сантиметров), тогда выкапывать дополнительно яму не требуется. Хватит и опалубки по грунту. Ее размеры должны быть на пару сантиметров меньше, чем габариты готовой печи.

На дно укладывается пара слоев рубероида, чтобы защитить фундамент от воды. Уложив бетон, нужно оставить его на неделю в покое, чтобы он стал прочнее. И только потом можно выкладывать кирпичи.

Выкладывание рядов

Порядовка поможет не запутаться:

  1. Первый ряд кладется на слой глиняной смеси толщиной не больше пяти миллиметров.
  2. Выровняв основание, выкладывается затем второй. При этом нужно оставить свободный участок для поддувальной дверцы.
  3. Прежде чем устанавливать ее, к дверце надо прикрутить оцинкованную проволоку и зафиксировать ее кончики в швы.

Между дверцей и кирпичом необходимо оставить небольшой зазор – важно учитывать, что от высоких температур металл расширится. Перед монтажом рамку дверцы нужно обмотать влажным шнуром из асбеста.

Третий ряд должен перекрывать швы предыдущего. На данном уровне устанавливается колосниковая решетка в топливнике.
Следующая линия ставится на ребро с соблюдением перевязки швов, затем формируются стенки топочной. Прямо за этой камерой будет располагаться дымоход. Чтобы в дальнейшем было несложно очищать его дно, в задней стенке нужно оставить один кирпич без смеси. Его можно будет вынимать и таким образом удалять золу.

Внутри дымохода нужно сделать пару подставок из кирпичных кусочков – они будут опорой для внутренней перегородки.
Очередной ряд выкладывается уже плашмя с расчетом на то, чтобы оставить участок для топочной дверцы.

Если взглянуть на порядовку, в задней части печки можно увидеть стенки пары дымовых каналов. Их поверхность в ходе монтажа необходимо с большой тщательностью вытирать мокрой тряпкой от глины, которая будет проступать из швов

Это условие важно соблюсти, потому что только так можно обеспечить хорошую тягу.
Топочная дверца перекрывается на восьмом ряду. Важно не забыть зафиксировать в швах проволоку, как в случае с поддувальной дверцей

Здесь же в задней стенке топливной камеры необходимо установить кирпич с косым срезом. Это так называемый дымовой зуб. Он улучшит теплоотдачу и тем самым создаст препятствие для ускоренного выхода дымовых газов в дымоход.

По завершении девятого ряда, на кладочную смесь нужно уложить шнур из асбеста. Это требуется для улучшения герметизации стыков варочной плиты с кирпичом.
Выполнив десятый уровень, можно перекрывать топливник чугунной плиткой.
Уже после одиннадцатого уровня кирпича в трубе ставится дымовая заслонка. По контуру она точно так же уплотняется шнуром асбеста, заранее вымоченным в глине.

Последние два ряда отвечают за формовку стенок трубы. Когда они закончены, на печку устанавливается легкая труба из листового металла, которая затем выводится на крышу дома.

Видео поможет разобраться в деталях.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

  • кирпич красный — 220 шт.;
  • кирпич огнеупорный — 170 шт.;
  • глина красная — 10 ведер;
  • глина тугоплавкая — 50 кг;
  • песок — 5 ведер;
  • дверка топочная — 250×210 мм;
  • дверка поддувальная — 250×140 мм;
  • задвижка дымовая — 130×250 мм;
  • решетка колосниковая — 380×250 мм;
  • дверки прочистные размером 130×140 мм — 6 шт.;
  • предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

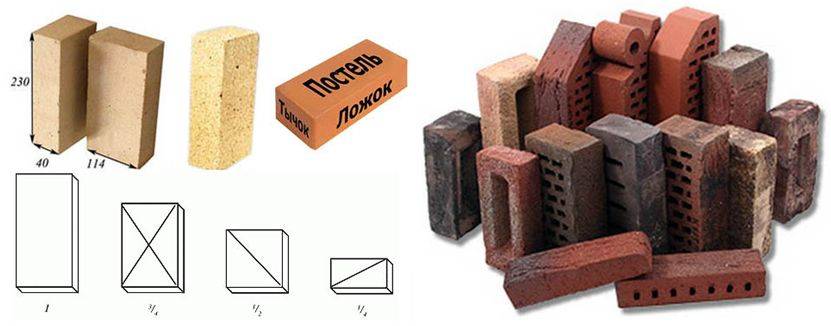

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

  • Цемента;
  • Извести;
  • Глины;
  • Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Что будем строить

Печь, которую предлагаем сложить своими руками, в народе имеет несколько названий: Малютка» или одноколпаковая печь ПТО-2300. Ее размеры составляют 770х510х2380 мм. Такая конструкция хорошо подходит для дачного строительства. Топливник складывается из огнеупорного кирпича. Устройство может работать практически на любом твердом топливе, а именно на дровах, каменном угле, торфе, антраците.

ПТО-2300 является самой компактной из всех толстостенных моделей. Ниже можно увидеть печь 2х3 кирпича с довольно простой конструкцией. Само название говорит о ее мощности, т. е. устройство может выдавать до 2300 ватт в час. Одной топки хватит, чтобы обогреть помещение размером 25 м² или две смежные комнаты площадью 35 м².

В основном подобную конструкцию устанавливают в центральной части дома. Благодаря форме вытянутого прямоугольника она выступает в качестве перегородки между комнатами.

Схемы отопительных печей для дачи

Выбор печи из кирпича зависит от наличия газового баллона и электроэнергии.

Если для приготовления пищи используется газ или электричество, достаточно возвести печку, предназначенную только для отопления.

Если в зимнее время на дачном участке отключено электричество и нет газа, следует выбрать печку на дровах с варочным настилом. Выбирая печь, учитывают, в какой части дачного дома будет располагаться отопитель.

Чертеж обычной кирпичной печи на дровах

Отопительная печь строится посреди домика или у стены. Если на даче несколько комнат, отопительное сооружение встраивается в проемы, сделанные в межкомнатных перегородках. Основными элементами печи являются:

  • топка;
  • поддувало (зольник);
  • дымовые каналы (вертикальные или горизонтальные);
  • дымовая труба.

Дачные отопительные печи кладут из красного (керамического) огнеупорного кирпича. Многие мастера выкладывают топочную часть огнеупорным шамотным кирпичом.

Фото 1. Примерный чертеж отопительной печи-голландки, подходящей для дачного дома небольшой площади.

Керамический кирпич кладут на несколько видов раствора. Так, для кладки основания подойдет цементно-песчаная смесь, для тела печки — глиняно-песчаная, для выкладки дымохода — известково-песчаный раствор. Шамотную топку кладут на глиняно-шамотный раствор.

Размер печи имеет большое значение для небольшого домика. К компактным отопительным печам для дачи относятся печь-голландка (3 х 5, 2 х 4 кирпича в основании), мини-печь (3 х 2 кирпича) и подобные им сооружения.

Для примера приведем схему маленькой голландской печи, вполне подходящей для отопления дачного дома с кухней и комнатой, общей площадью 40-46 квадратных метров.

Стены печи-голландки прямые, без ниш и декоративной кладки. Ключевые особенности конструкции:

  • Внутри корпуса проходят три вертикальных дымовых канала.
  • Ширина основания — 1010 х 510 мм (4 кирпича по длинной стороне, 2 — по короткой).
  • Высота сооружения — 2 метра, но печь можно сделать на 2-3 слоя ниже или выше.

Печь строится из полнотелого красного кирпича. Для возведения потребуются:

  • кирпичи керамические — 390 штук;
  • смесь кладочная глиняно-песчаная — 2-2,5 упаковки по 20 кг;
  • стальной предтопочный лист (100 х 50 см);
  • колосник чугунный либо стальной (25 х 25 см);
  • дверка для топки (25 х 21 см);
  • дверка для поддувала (14 х 14 см);
  • задвижка (13 х 13 см);
  • асбестовый лист (100 х 50 см).

При проведении кладки домашнему мастеру рекомендуется использовать готовые разработки. Выше приведена послойная (порядовая) схема возведения печи.

Отопительно-варочная конструкция

Небольшая по объему печь с обогревательным щитком и варочной поверхностью идеальна для небольшого дачного домика. Ключевые особенности конструкции:

  • Обогревательный щиток печи вертикальный (торцевой), он же является стенкой дымохода.
  • Печь стоит на протяженных столбиках шанцах, что увеличивает теплоотдачу.
  • У печи нет поддувала, а воздух для горения дров подается сквозь отверстия топочной дверцы.
  • Это сооружение возводят на сплошном либо столбчатом фундаменте.
  • Дно топочной камеры выкладывают наклонным, с подъемом к дымоходной трубе.

Справка! Нижний ряд кладки можно делать сплошным, без шанцев. Конструкция печи позволяет встроить духовой шкаф или водогрейный бачок в заднюю часть топки.

Преимущества и недостатки

Кирпичные виды отопительных печей различаются по толщине стенок обогревающего устройства:

  • тонкостенные (голландка) — стенка ложится в 1/4 кирпича (6,5 см). Конструкция быстро нагревает помещение, но практически не сохраняет тепло. Выгодна, как печь для дачи, где хозяева зимой не проживают, а приезжают на короткий период;
  • толстостенные (русская печь) — толщина стенки — 12-25 см (1/2 −1 кирпич). Агрегат долго протапливается, а тепло поддерживается дольше суток. Недостаток постройки — требуется много дров на зиму;
  • комбинированные конструкции, у которых топку выкладывают с толстыми стенами, а дымоход — в 1/4 кирпича.

Кладка и перевязка

В зависимости от того какая сторона кирпича находится снаружи, кладку разделяют на тычковую и ложковую. «Постельная» кладка, когда кирпич укладывают на ложок или тычок, запрещена СНиП из-за непрочности, но применима в крайних случаях, для внешней отделки.

Кладку производят с перевязкой швов, ряды кирпичей должны идти со смещением. Иначе любая микротрещина пойдёт дальше места возникновения, разрушая целостность конструкции. Способов перевязки существует большое количество, их часто приходится изменять в процессе возведения сложного дымохода по чертежу.

Принципы кладки кирпичей:

  • Тычковый ряд начинает и заканчивает кладку.
  • Каждый кирпич должен стоять на 2 других.
  • Соседние ряды кирпичей должны перекрываться на 1/4 по ширине и длине.
  • Если вертикальные швы не заполнить раствором, то кладка расползётся на пласты.
  • Не должно быть совпадения вертикальные швов ложковых и тычковых рядов.
  • Участки под балками, выступающие пороги, вкладыши — только тычковые.
  • Обтёсанные кирпичи не используют наружу.

Минимальная ширина шва — 2 мм, максимальная — 3 мм. Допускается уширение в кладке до 5 мм, в своде и потолочных рядах — до 13 мм. В местах сопряжения керамической и шамотной кладки, максимальная ширина — 5 мм. Все ряды кладки должны быть перевязанными.

При сооружении перегородок, делают перепускные окна внизу и вверху. Перевал делается просто — пропускаются 2 кирпича. Но с перетоком так не получится, иначе будет висячая стенка. Опоры тычков чередуются каждые 3 ряда с окнами ложкового.

Стенки конвектора делаются по порядовке, а щитка — ложками с обычной перевязкой.

Своды в бытовых печах делаются полуциркульные. Порядок кладки:

  • Делается чертёж свода.
  • По нему подтёсываются кирпичи, на которых будет держаться свод.
  • Подпятники кладут на раствор и ждут полного высыхания.
  • Крылья свода выкладываются по шаблону, перевязка должна соблюдаться.
  • Замковые камни обильно смазываются раствором перед установкой, а потом вколачиваются деревянным молотком.
  • После полного высыхания раствора убирается кружалка и продолжается кладка печи.

Швы на крыльях не должны совпадать с замковыми. Чтобы избежать этого на чертеже их выполняют в зеркальном отображении, а не сдвигом. Угол расхождения не должен превышать 17 градусов. Для этого нужно использовать кирпич стандартного размера, толщина внутренних швов 2 мм, внешних 13 мм.

Второй ряд кладки печи

После того, как первый ряд готов, можно приступать ко второму уровню. Кроме горизонтали, теперь вам нужно следить также и за вертикальностью углов. Для этого можно использовать уровень или отвес. Как и в первом ряду, вам нужно сначала выложить периметр, а потом заняться заполнением середины в установленном порядке. После того, как выложите кирпичи второго ряда, забейте гвозди в шов между вторым и первым рядом. Можно подобрать длину гвоздей от 80 до 100 мм.

Если вы пользуетесь отвесом, то опустите его поочередно на каждый угол второго ряда. Отметьте точки, из которых опускали отвес.

В отмеченные точки забейте гвозди, такой же длины. Затем привяжите капроновый шнур к гвоздям и натяните его. При помощи отвеса проверьте вертикальность шнуров. Если замечаете отклонения от уровня, тогда подгибайте верхние гвозди. Таким образом, у вас получится идеальный контур печи. Все последующие ряды можно смело выкладывать, основываясь на вертикальности углов по шнурам. Такая техника позволяет значительно сэкономить время, поскольку вам больше не придется контролировать углы при помощи отвесов.

Разновидности русских печей

Маленькая русская печь При подборе проекта обращают внимание на классификацию обогревательных устройств. Печи различаются по нескольким параметрам:. Печи различаются по нескольким параметрам:

Печи различаются по нескольким параметрам:

  1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
  2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
  3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
  4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

А преимущества есть?

Живой очаг с приятным звуком потрескивающих дров — приятное дополнение в частном доме. Раньше отопительная печь была неотъемлемым элементом домашнего уюта и необходимым условием теплоты и сохранения сухости постройки. После появления современных технологий, которые позволяют использовать газ для согревания, подобные элементы из красного кирпича перестали использоваться. Хотя если построить печь, ощущаются такие преимущества:

  • Корпуса кирпичных печей — сильные аккумуляторы тепла. Их не нужно разжигать, потому как они способны удерживать тепло до 24-х часов без подбрасывания дополнительного материала.
  • Постепенное сгорание материала приводит к рациональным расходам для достижения теплоотдачи.
  • Отопительная печь не перегревается, что делает ее безопасной для установки даже в жилых комнатах с детьми.
  • При выделяемом паре из корпуса печи поддерживается образная влажность на комфортном уровне 40—60%.
  • Дым появляется только при растопке и печь не коптит постоянно.

Что касается недостатков конструкции, среди них выделяют:

Если прибор не нагревался, а помещение остыло, необходим не один час для достижения комфортного температурного режима.
Возводить печку важно в то же время, когда и строятся стены. Поскольку само по себе сооружения требует тщательного подбора места из-за габаритов.

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича. Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

  1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
  2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
  3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
  4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
  5. Шейка – продолжение внешнего дымохода.
  6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

  1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
  2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
  3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

Часто задаваемые вопросы

Вопрос: Достаточно ли в этом проекте сечения дымовой трубы 14х14?Ответ: Мощность устройства – 1760 Вт. При таком параметре сечения дымохода вполне достаточно.

В: На какой раствор лучше класть шамотный кирпич?О: Рекомендуется использовать готовую смесь для огнеупорной кладки, которая продается в любом специализированном магазине. Как правило, на упаковке представлена инструкция по его применению. Можно использовать и обычный раствор, но рекомендуется добавлять в него огнеупорный мертель в количестве, которое указано на упаковке. В нем могут попадаться кусочки, поэтому следует либо просеивать, либо дополнительно измельчать.

В: Мощности такой печи не будет маловато для дома 6х6 м, состоящего из трех комнат? Стены выполнены из саманных блоков либо каркасно-щитовые. Зимой средняя температура составляет -10 °C, однако бывают морозы и до 35-40 градусов ниже нуля.О: Для таких условий этого будет недостаточно. Нужно использовать что-то по размеру шведки.

В: Если печь удлинить на четыре метра, растянув выше колпак, будет ли она нормально функционировать?

О: На практике не встречалось, чтобы печь удлиняли до четырех метров. Конструкция, конечно, предусматривает изменение высоты за счет верхнего колпака, но 4 м – это нужно пробовать.

В: Можно ли печь сделать без фундамента, поставив ее на пол?О: Вес конструкции без учета трубы составляет почти 1,5 тонны. Сможет ли пол такое выдержать, смотрите сами.

В: Можно ли уменьшить высоту?О: Это получится сделать с помощью рядов 19-22 и 27-30. Если из представленного диапазона удалить два любых последовательных уровня, конструкция не нарушится.

В: Подскажите, достаточно ли будет этой печи для прогрева двух комнат (20 м² и 15 м²)?О: Все зависит от того, насколько хорошо утеплен дом и при какой наружной температуре воздуха будете его обогревать. Если собираетесь жить в этом доме зимой, лучше выбрать печь большего размера.

В: Какое преимущество дают 2 заслонки? Можно ли для упрощения конструкции оставить только верхнюю?О: Две задвижки лучше держат тепло. Разрешается поставить одну, но при этом она должна плотно закрываться.

В: Можно ли сделать эти печи полностью из огнеупора? Получится ли занизить топливник и на что это повлияет?О: Кладка печи из огнеупорного кирпича возможна. Топливник делать ниже не стоит. Топливо при этом может сгорать не полностью, будет образовываться сажа.

В: Как решается вопрос с разницей размеров обычного и шамотного кирпича?О: Из-за лучшей геометрии огнеупорного материала при кладке швы получаются тоньше. Это скрадывает разницу в размерах кирпича.

Примеры конструкций

На рис.ниже дана порядовка простой грубки для сезонной дачи или временно обитаемого дома. Особенность – минимальное использование шамотного кирпича (выделен фактурным заполнением), без чего в грубе, вообще говоря, обойтись трудно, и ниша над варочной поверхностью. В холодное время она ускоряет готовку, а, если снаружи уже достаточно тепло, не позволяет печке перегревать комнату за время приготовления пищи.

Порядовка простой дачной печи-грубы

На след. рис. – порядовка одноконфорочной грубы тоже компактной и легкой, но посложнее, с комбинированной системой каналов. Это вариант более для охотничьего домика или дачи, на которой зимой проводят выходные.

Порядовка отопительно-варочной печи-грубы для регулярного пользования

Далее на рис. – порядовка домовой отопительно-варочной грубы с переключением на зимний и летний ход (двухходовой). Печка эта довольно сложна, но достаточно экономична и на зимнем, и на летнем ходу. Вариант для постоянно обитаемой дачи или однокомнатного дома.

Порядовка домовой отопительно-варочной печи-грубы с зимним и летним ходом

На след. рис. – порядовка и чертежи отопительной грубы – каминопечи (топочная дверца может быть стеклянной) для дома из 2-3 комнат. В 2-комнатном эта груба ставится в простенке, а в 3-комнатном – фасадом в гостиную и тылом в 2 смежные с ней комнаты; перегородка между ними приходится на тыльную сторону (задник) печи. Согласитесь, 650 кирпичей на отопительную печь для 3-комнатного дома, это немного.

Порядовка отопительной печи-грубы для 2-3 комнатного дома

Теперь – на рис. ниже схема и порядовка грубы с лежанкой: варочная часть в кухне/прихожей с санузлом; лежаночная – в жилой комнате. Это уже весьма сложная конструкция для опытного печника. Для топки в теплое время лежанку накрывают периной и т.п., чтобы комната не перегревалась, но тогда окна в кухне/прихожей придется держать нараспашку, т.к. переключения на летний ход не предусмотрено.

Схема и порядовка отопительно-варочной печи-грубы с лежанкой

И, наконец – груба, так сказать, высшего пилотажа, см. рис. ниже: для дома с отапливаемой мансардой, где располагается дополнительный щиток с шахматными каналами (на врезке внизу справа). Эта печь тоже может быть печью-камином, если дверцу топки взять стеклянную. Она 2-ходовая; ЗЛХ на чертежах – задвижка летнего хода.

Порядовки 2-этажной отопительной печи-грубы для дома с отапливаемой мансардой

О дымоходах

Дымоход для грубы должен удовлетворять всем правилам пожарной безопасности. Здесь нужно только заметить, что лучший дымоход для грубы – сэндвичевый, т.к. он также не требует дополнительных капитальных строительных работ.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
