Пиролизный котел своими руками: чертежи с размерами и видео-руководство по изготовлению

Технология изготовления пиролизной печи малой мощности

Котел мощностью от 25 кВт необходим для большого дома или другого строения, площадь которого не менее 200 метров. Для отопления гаража, теплицы или дачного домика вполне достаточно соорудить пиролизную печь с воздушным охлаждением. Ее также выполняют из листового металла, но ее конструкция значительно проще:

• Исключается необходимость в дымомосе, если расположить камеру сгорания газа выше камеры газификации, то есть использовать естественную тягу.
• Печь не подключают к системе отопления.
• Печь получается не автоматизированной и требует периодического контроля и настройки режима горения.

Необходимо соблюдать следующие условия: подача воздуха в камеру газификации должна быть ограничена и регулироваться заслонкой, а в камере сжигания газа должен быть устроен воздуховод, подающий достаточное для горения количество свежего воздуха.

Структура печи изнутри

Изготовление простой пиролизной печи:

1. Из жаропрочной стали сваривают корпус печи с отверстиями для дверцы топочной камеры и дверцы зольника. Топочную камеру располагают непосредственно над зольником и отделяют от него чугунным колосником. Регулирование подачи воздуха в топочную камеру осуществляется с помощью дверцы зольника.
2. Камеру сгорания газов располагают над топочной камерой и отделяют от нее отсекателем – пластиной из жаропрочной стали. Камеру необходимо оснастить каналом подачи воздуха с заслонкой. Для исключения попадания свежего воздуха в топку отверстия для прохода пиролизных газов располагают как можно дальше от канала подачи воздуха.
3. Дверцы топочной камеры и зольника изготавливают из металла, усиленного уголком, можно также использовать готовые чугунные дверцы, купленные в магазине. Их обязательно оснащают запорной рукой.
4. Обе камеры изнутри выкладывают шамотным кирпичом – это убережет железо от скорого прогорания, а также улучшит условия теплораспределения. Если печь расположена в домике, можно обложить ее кирпичом и с внешней стороны – так вы исключите вероятность ожога.
5. В дымовую трубу устанавливают шибер, чтобы была возможность регулирования тяги. Дымоход выполняют из теплоизолированной трубы, это повышает его безопасность. Кроме того, при резком перепаде температур на внутренней поверхности неутепленной трубы образовывается конденсат, который содержит вещества, способствующие разрушению металла.

Пиролизная печь или котел, сделанные своими руками, возможно, и не достигнут уровня КПД, заявленного производителем аналогичных агрегатов промышленного производства. Но теплоотдача от них будет значительно выше, чем от обычной дровяной печи, а затраты на их изготовление значительно ниже. Пиролизные установки экологичны и позволяют, кроме своего основного назначения, успешно сжигать мусор и отходы деревообработки.

Дополнительное оборудование

К сожалению, пиролизные котлы не являются энергонезависимыми. Из-за реверсного потока газов требуется принудительный наддув. Для моделей мощностью до 15 кВт он реализуется дутьевым вентилятором, который монтируется на нижней дверце. При этом пополнение загрузки в процессе горения невозможно.

Более мощные котлы комплектуются вентилятором-дымососом, который устанавливается на верхней стенке корпуса на выходе дымоходного канала. При этом исключается появление обратной тяги и дверцу камеры газификации можно без последствий открывать даже в процессе горения.

Особое внимание нужно уделить температуре теплоносителя внутри рубашки. После выхода котла на режим она не должна быть меньше 60 °С для исключения образования конденсата

Эта задача решается путём установки узла автоматической рециркуляции, подмешивающей воду из подачи в обратку. Также требуется установка группы безопасности для закрытых отопительных систем и основного циркуляционного насоса. опубликовано econet.ru

Пиролизный котел своими руками

Рост популярности пиролизных котлов обусловлен рядом преимуществ этого отопительного прибора, одним из которых, помимо всего прочего, является независимость от снабжения жилища газом. Высокая стоимость заводских экземпляров техники дало толчок к изготовлению пиролизных котлов своими силами.

Выбираем инструменты и материалы

Перед сборкой пиролизного котла необходимо определиться с типом устройства, его конструктивными особенностями и подобрать подходящий типовой проект конструкции.

Для создания пиролизного котла потребуются:

• стальная толстостенная труба;
• листовая сталь толщиной 4 мм;
• профильные трубы;
• круглый прокат диаметром 20 мм;
• вентилятор центробежного типа;
• шамотный кирпич;
• терморегулирующая автоматика;
• гайки, болты, шайбы.

Минимальный набор инструментов для сборочных работ состоит из:

• сварочный аппарат для дуговой электросварки;
• болгарка;
• электродрель;
• комплект слесарных инструментов.

Схема сборки

Для определения точного количества материалов для пиролизного котла необходимо воспользоваться чертежами, которые можно найти в справочной литературе. Не имеет смысла самостоятельно создавать конструкцию устройства, достаточно подобрать наиболее подходящую из уже имеющихся. В схеме пиролизного котла должны быть обозначены: топка, теплообменник и организация подачи воды.

Схема сборки

Полезные советы

А если вам нет необходимости использовать отопительный котел? В таком случае обычная пиролизная печь своими руками собирается еще проще. В конструкцию агрегата не устанавливается теплообменник.

Срок эксплуатации

Обратите внимание, что конструкция, предложенная выше, это самый упрощенный вариант. Работать прибор будет надежно, но недолго – лет 5, не больше

Стенки котла прогорят быстро, потому что пиролизный газ сгорает при очень высоких температурах.

Чтобы продлить срок эксплуатации, необходимо верхнюю топку обложить шамотным кирпичом. Будет неплохо, если над ней соорудить воздушную камеру, через которую будут уходить угарные газы в дымоход.

Правильная растопка

Самодельный пиролизный котел надо уметь растапливать. Первые минут 10 надо, чтобы агрегат работал, как обычная дровяная печь. То есть, открыть дымоход полностью, открыть побольше дверцу зольника. Как только котел протопится, можно закрывать все заслонки и выставлять размеры их зазоров.

Обращайте внимание при этом на дым, который валит из дымохода. Если его нет или он идет в незначительных количествах, значит, ваш нагреватель был собран правильно

Сборка корпуса

В первую очередь свариваются между собой задняя стенка и две боковые, далее дно котла. Теперь необходимо установить теплообменник. Его можно крепить к одной из боковых стенок, например, к задней (оптимально).

Для крепления можно использовать кусочки арматуры, которые варятся одним концом к стене, другим – к трубам теплообменника. После чего устанавливается перегородка, закрывающая теплообменник.

Установка перегородки

Следующий этап – это установка перегородки между двумя камерами сгорания. Здесь два нюанса. Длина перегородки не должна равняться глубине топки. Она должна быть на 2-3 см меньше. Таким образом, создается зазор, через который пиролизный газ будет переходить с нижней камеры в верхнюю.

Перегородка должна устанавливаться с небольшим наклоном в сторону зазора. То есть, в нижней топочной камере должен образоваться небольших размеров конус с верхним углом у зазора. В принципе, можно обойтись и без конуса, установив чисто горизонтальную перегородку.

Как проверить работу самодельного оборудования?

Итогом длительной работы по выбору проекта котла и воплощению этого проекта в жизнь будет экономичный и надёжный источник тепла. Хорошо работающий котёл обладает следующими качествами:

• Правильно подобранная мощность. Пиролиз обладает малым диапазоном регулировок. Котёл невозможно «придушить» или сильно «разогнать». Горение в этом случае либо прекращается вовсе, либо начинается в камере газификации. Поэтому мощность котла должна соответствовать теплопотерям дома.
• Возможность длительной работы в форсированном режиме. Одной закладки должно хватать на длительное время.
• Лёгкий выход на газификацию, пиролизный факел в камере дожига должен наблюдаться уже через 15–20 минут после розжига.
• Температура газов в дымоходе не должна быть выше 40–60 °C. Если температура выше — увеличиваем площадь теплообменника.
• При тестировании котла после выхода на пиролиз из дымохода должен выходить только углекислый газ и пар. Наличие тёмного дыма и запаха свидетельствует о неполном сжигании топлива.

Котел твердотопливный длительного горения своими руками: чертежи и порядок сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время). И разобраться с основными типами отопительных приборов и их особенностями

По нарастанию степени сложности, котлы можно разделить на:

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
3. Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

• Трубы для корпуса диаметром 450 и 400 мм.
• Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
• Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
• И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
• Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Пиролиз резины в домашних условиях — Станки, сварка, металлообработка

Современное общество не представляет своей жизни без автомобильной техники. С ростом числа машин пропорционально растет и количество изношенных покрышек в мире. Станки для переработки автошин в крошку не способны справиться с таким объемом резиновых отходов.

Работа печи

Метод работы промышленной пиролизной установки для переработки резиновых изделий и шин подразумевает несколько основных этапов производства:

1. Подготовка материала для его дальнейшего разложения в реторте.
2. Полученное сырье при пиролизе подается в устройство для охлаждения и частичной конденсации пиролизного газа.
3. При прохождении через конденсирующий трубопровод происходит окончательное разделение на жидкую и газообразную составляющую.
4. При осушении оставшегося газа его подают для дальнейшего сжигания в печи.

Большие перерабатывающие заводы используют в процессе разложения резины дополнительные катализаторные установки.

В нашей стране метод технологической переработки резины пока не используется широко, однако на рынке представляются достойные образцы установок отечественного производства.

Что такое пиролиз покрышек: суть метода работы пиролизной установки по переработке шин

Число автомобилей в России увеличивается с каждым годом, одновременно растет и количество изношенных шин.

Основной метод утилизации — переработка в резиновую крошку – охватывает далеко не полный объем вторичного резиносодержащего сырья.

И хотя в последние годы сильно возросли темпы производства бесшовных покрытий и асфальта из шинной крошки, большие объемы отслужившей авторезины остаются неутилизированными.

Что происходит с остальным сырьем? В основном резина просто скапливается на свалках, увеличивая их и без того зашкаливающий объем.

Переработка методом пиролиза – современный способ утилизации автошин и других РТИ. Он с успехом применяется за рубежом, но в России пока не очень популярен.

Сборка пиролизного котла

Для исполнения предлагается типовой газогенераторный отопитель конструкции Холмова с вертикальным теплообменником на задней стенке и центральным расположением сопла, представленный на чертеже. Агрегат с наружными размерами 50 х 55 х 100 см развивает мощность порядка 20 кВт и длительность горения до 10 часов, что обеспечивается за счет увеличенного объема топливника (около 100 литров).

Перед тем как сделать котел, выполните следующие заготовительные работы:

1. Нарежьте или нарубите металл гильотинными ножницами по размерам, указанным на чертеже. Заготовьте патрубки для дымохода и теплоносителя.
2. Изготовьте воздушные каналы из профильных труб, просверлив в боковой стенке отверстия 8 мм с шагом 6 см, приварите фланец под монтаж вентилятора.
3. Сварите огнетрубный теплообменник.
4. Сделайте дверцы и верхний ревизионный люк из двух листов металла с уплотнением графитно-асбестовым шнуром, как показано на фото.

Следующий этап – сборка самого пиролизного котла, начинающаяся со сваривания топливника и камеры дожигания. Заготовки сначала соединяются прихватками, а потом провариваются всплошную, причем все швы должны находиться с наружной стороны. Дальнейший порядок работ такой:

1. Установите на заднюю стенку топки теплообменник и зашейте его металлом. Приделайте дымоходный патрубок.
2. Приварите обрамления дверец и профильные трубы по периметру топливника.
3. Сформируйте водяную рубашку, закрепляя листы с помощью стальных полос. После обваривания ее необходимо проверить на герметичность.
4. Поставьте штуцеры для подключения системы отопления. На дно топливной и зольной камеры плотно уложите шамотные кирпичи, вырезав форсунку размером 110 х 35 мм.
5. Обшейте корпус отопителя утеплителем и крашеным металлом. Установите вентилятор и блок автоматики, подсунув датчик температуры под теплоизоляционный слой вплотную к водяной рубашке.
6. Приварите петли и поставьте дверцы.

Более подробное описание изготовления пиролизного котла представлено в видео:

Сборка

Необходимые инструменты и материалы

• сварной аппарат (постоянного тока);
• компактная и габаритная углошлифовальные машины (болгарки); если их нет, можно использовать электрический лобзик, но работа с ним усложнится;
• электродрель.

• отрезок трубы сечением 0,5 м и длиной 1,3 м, толщина ее стенок должна быть 3-4 миллиметра;
• отрезок трубы сечением 0,45 м и длиной 1,5 м, у нее толщина стенок может составлять 3 миллиметра;
• в случае если вы не сможете найти трубы такого диаметра, купите два листа стали размером 1,25х2,5 м и отдайте их в цех для проката, затем, сварив швы, превратите их в трубы;
• отрезок трубы сечением 60 мм и длиной 1,2 м;
• пара колец диаметром 0,5 м с полкой, ее ширина должна составлять 25 мм (их вырежьте из листовой стали либо согните из уголков размером 2,5х2,5 см);
• четыре навеса, две задвижки и две ручки;
• листовая сталь для дверец загрузочной камеры и зольника, два люка для них;
• два отреза швеллера под крыльчатку и ножки;
• листовой асбест для теплоизоляции дверец (так они не будут сильно греться, а тепловые потери снизятся);
• шнур из асбеста для герметизации дверок зольника и топочной камеры;
• 3-4 отрезных диска диаметром 12,5 см и два шлифовочных круга сечением 23 см;
• 3-4 упаковки сварочных электродов;
• дутьевой вентилятор;
• терморегулятор.

Пошаговая инструкция по сборке пиролизного котла

Корпус агрегата

Вложите трубу сечением 0,45 см в аналог диаметром 0,5 м. Скрепите их кольцом с полкой.
Из листовой стали вырежьте окружность сечением 0,45 м и наварите ее на дно меньшей трубы. Это будет корпус котла с закрепленным вокруг него контуром для нагрева воды шириной 25 мм.
Внизу заготовки вырежьте отверстие прямоугольной формы для дверки зольника. Его длина должна быть 15, а ширина 10 см. Приварите к нему люк. От листа металла отпилите кусок по размеру отверстия, приварите к нему петли, а затем поставьте дверцу на зольник. Оснастите ее задвижкой.
Вверху водяного контура прорежьте отверстие прямоугольной формы для закладки горючего. Его величина должна быть достаточной для удобной загрузки.
Приварите к отверстию загрузки люк. Вырежьте из листа стали дверку, наварите на нее петли и задвижку

Затем прикрепите к загрузочному отверстию.
Важно! Оптимальное решение — сделать дверцу двойной. Между кусками стали уложите листовой асбест, а по периметру уплотните заготовку асбестовым шнуром

Так вы понизите тепловые потери из агрегата.

Сделайте вверху корпуса котла отверстие и приварите к нему выходной патрубок. Через него продукты горения будут вытягиваться в дымоходную трубу.
Понизу и поверху водяного контура вварите штуцеры диаметром 4 см для подсоединения к отопительной системе. Предварительно нарежьте на них резьбу.
Подмыльте стыки сварки. Затем опрессуйте водяной контур устройства. Давление при этом должно быть не меньше 2 кг/кв.см. В ходе проверки проконтролируйте качественность швов.

распределитель воздуха

• Из листовой стали вырежьте окружность. Ее сечение должно быть меньше на 2 см, нежели внутренний диаметр корпуса (0,43 м). В середине круга сделайте отверстие по сечению распределительной трубы (57-60 мм).
• Вставьте воздуховод в дырку и приварите по периметру к диску.
• На низ круга приварите отрезки уголка в форме лопастей.
• На верхнюю сторону приделайте петлю. С ее помощью приспособление будет перемещаться вниз и вверх. Затем установите заслонку, ею можно будет регулировать поступление кислорода в топку.
• Из листовой стали вырежьте окружность сечением 0,5 м. В ее середине сделайте отверстие диаметром 70 мм. Вставьте воздушный распределитель в корпус. Его верхнюю сторону вденьте в отверстие и приварите крышку агрегата.
• Чтобы распределитель можно было перемещать, на его петле через блок зафиксируйте трос.

Подробный разбор схемы

Согласно представленной выше схеме, наш пиролизный котел, собираемый своими руками, будет состоять из следующих частей:

Не считая вентилятора, подобный контроллер – единственная электронная вещь во всем агрегате. Экономить на ней категорически не рекомендуется.

• Электронный контроллер, управляющий вентилятором для котла;
• Дверца для загрузки дров (можно сделать самому или приобрести готовую);
• Дверца зольника;
• Дутьевой вентилятор (приобретается в магазине, создает тягу и вытягивает продукты пиролиза в камеру дожигания).

Из элементов управления – непосредственно контроллер и ручки для открывания/закрывания дверок.

Схемы подключения пиролизного котла к отоплению

Тепло в доме зависит от того, правильно ли устроена система отопления с пиролизным котлом и соответствует ли норме режим топки. Все нюансы нужно предусмотреть на этапе составления проекта. Отопление дома может производиться как с помощью горячей воды, так и воздушным способом.

Водяное отопление

Кроме котла, в системе установлены: 1 — группа безопасности, 2 — расширительный бак, 3 — циркуляционный насос

Монтаж пиролизного котла отопления на твердом топливе должен производиться в помещении, специально отведенном под котельную. Кроме самого котла, здесь следует разместить такие элементы отопительной системы, как циркуляционный насос, запорная арматура, расширительная емкость, датчики, термометры и другие устройства. В той же котельной есть смысл оборудовать место для поленницы дров недалеко от котла, чтобы не приходилось часто выходить за ними на мороз.

Непосредственное подключение пиролизного котла к системе отопления может быть выполнено по-разному. На следующем рисунке показан наиболее простой способ подключения.

Другие способы подключения пиролизного котла к водяной системе отопления:

• с контуром подмеса — к перечисленным выше элементам системы добавляется дополнительный контур и краны, регулирующие количество нагреваемой воды;
• с гидрострелкой — эта схема лучше всего проявляет себя в системах отопления с несколькими контурами;
• с аккумулирующим баком — подогрев воды происходит посредством ее поступления из бака и позволяет оптимизировать работу котла даже без электричества.

Воздушное отопление

Схема распределения воздушных потоков при обогреве дома от пиролизного котла воздушного отопления

Домовладельцы используют пиролизный котел воздушного отопления чаще всего не для обогрева дома, а для гаражей, складов, теплиц и других хозяйственных помещений. Метод отопления жилых комнат подогретым воздухом пока еще не получил распространения. Но и здесь использование пиролизного котла могло бы продемонстрировать его преимущества. Например, система воздушного отопления особенно актуальна, когда хозяева загородного дома озабочены тем, чтобы водяная отопительная система не разморозилась за время их длительного отсутствия.

Система, использующая пиролизные котлы воздушного отопления, состоит из одного или нескольких вентиляторов, термодатчиков, блока управления и сети воздуховодов для транспортирования горячего воздуха к местам обогрева.

Сборка двухкамерной топки

Материалом для изготовления стенки камер лучше выбрать горячекатаный лист толщиной не менее 8 мм, в идеале — 10–12 мм. Чем толще металл, тем сложнее процесс сваривания, однако конструкцию из слишком тонкой стали гарантированно поведёт и выкрутит в непредсказуемых направлениях. Именно поэтому среди деталей, из которых собирается котёл, не должно быть мелких элементов с соотношением сторон более 2:1.

Основа двухкамерной топки — наружные боковые стенки. Они общие для обеих камер, соединяются посредством передней стенки, в которой проделаны два прямоугольных отверстия для дверец. Нижнее отверстие предназначено для обслуживания камеры сгорания, его высота должна быть порядка 120–150 мм, ширина — не менее 300 мм, располагается отверстие с отступом в 150 мм от нижнего края. Верхнее отверстие предназначено для загрузки камеры газификации, чем оно будет больше — тем лучше, располагаться отверстие должно не ближе 100 мм к верху камеры. Снизу и сзади топка замыкается цельными листами, которые вырезают по внешним габаритам топочной камеры, но не приваривают до окончания сборки внутренних деталей. Сверху котёл накрывается листом номинального сечения.

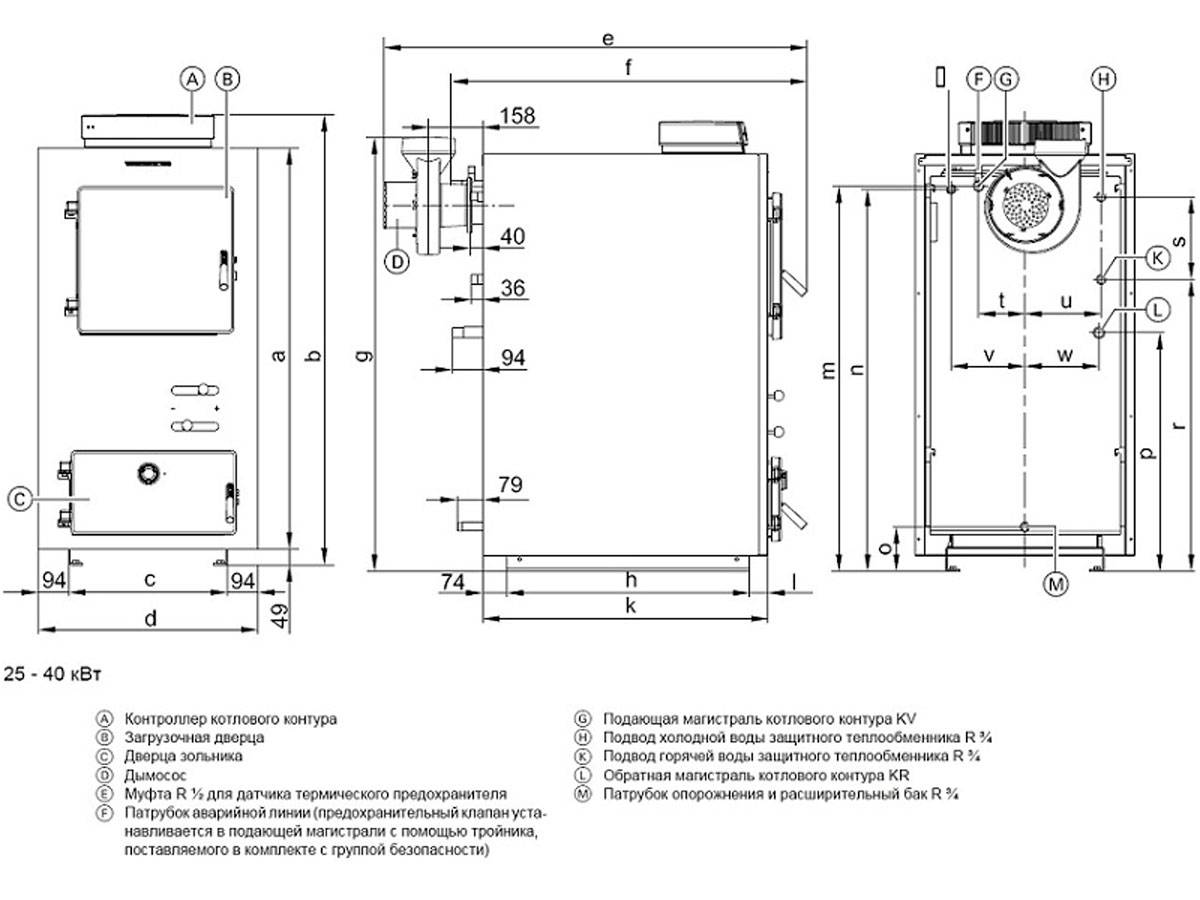

Пример размеров пиролизного котла

Разделять камеры газификации и сгорания будет цельная плита, ширина которой соответствует внутреннему расстоянию между стенками, а длина — на 400 мм меньше. В задней части плиты вертикально приваривается цельная перегородка, которая отделяет камеру загрузки по всей высоте, по центру вдоль горизонтальной части вырезается отверстие шириной 50 и длиной в 400–600 мм. Собранную Г-образную перегородку не приваривают до завершения сборки теплообменника.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

• термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
• комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Чертежи и описание

Принцип его действия таков:

• в топливник через дверку, расположенную в верхней части корпуса, закладывают разовую порцию топлива и разжигают их сверху;
• вентилятор-дымосос, установленный в верхней части корпуса, направляет выделяющийся при горении дым в камеру дожигания;
• там происходит окончательное догорание газов и содержащихся в них горючих включений;
• дым отводится через дымовой патрубок, расположенный в задней части котла, в дымоход;
• зола, образующаяся при топке, через колосниковую решетку попадает в зольник, который находится ниже топочной камеры;
• топку окружает водяная рубашка, играющая роль теплообменника и термоизоляции стенок котла;
• вода в теплообменник поступает через нижний штуцер, расположенный в задней части котла, а отводится в систему — через верхний;
• на верхней плоскости котла расположен контроллер, позволяющий регулировать режим, а внутри теплообменника — температурный датчик.

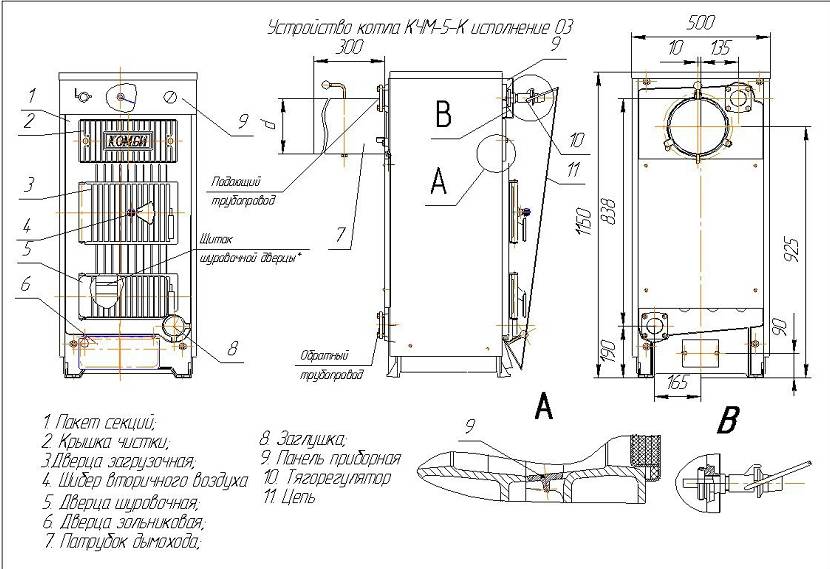

На чертеже представлены размеры котла и обозначения его конструктивных частей. Часть размеров обозначена буквенным кодом — их уточняют по таблице и выбирают по желаемой мощности котла. Эти размеры определены тепловым расчетом, от них зависит правильная и бесперебойная его работа.

Материалы и инструмент, необходимые для сборки

• Корпус котла делают своими руками из листовой стали и металлических труб с помощью сварки. Поэтому перед его изготовлением необходимо подготовить:
• сварочный инвертор, электроды;
• болгарка с отрезными и шлифовальными кругами;
• дрель с набором сверл по металлу;
• электролобзик.

Материалы и их примерное количество:

• 3 листа стали стандартного размера 1250х2500 мм, толщина 4-5 мм, лучше холодный прокат — его меньше ведет при скачках температуры;
• 2 листа оцинкованной стали 1250х2500 мм, толщина 1,5-2 мм;
• металлическая труба Ø32 мм, толщина стенок 3,2 мм;
• металлические трубы Ø57 мм, толщина стенок 3,5 мм;
• металлическая труба Ø159 мм, толщина стенок 4,5 м, общая длина 0,5 м;
• профильная труба двух сортотипов: 60х30х2 и 80х40х2;
• фурнитуру для дверок — ручки, задвижки;
• метизы;
• шамотный кирпич для футеровки топки;
• асбестовый шнур для термоизоляции дверцы.

Точное количество материала необходимо уточнить по рабочим чертежам. Кроме этого, необходимо подготовить дымосос — вентилятор необходимой мощности, термодатчик, контроллер и источник бесперебойного питания на ~220 В. Мощность вентилятора определяется с помощью расчета.

Для уменьшения веса котла для внешних стенок теплообменника можно взять сталь толщиной 2 мм. Они нагреваются меньше, чем до 100 градусов, поэтому не подвержены деформации.

Устройство котла

Исходя из вышесказанного можно сделать заключение: для того чтобы котел работал по пиролизному принципу, необходимо в составе конструкции использовать две камеры сгорания. В первой будут тлеть дрова, во второй сгорать газ, обогащенный кислородом.

Для обогащения нужно будет продумать систему подающих свежий воздух каналов, соединенных со второй топкой. Добиться того, чтобы кислород естественным путем поступал в топку, будет сложно. Поэтому специалисты рекомендуют устанавливать в конструкцию котла небольшой вентилятор. Он может быть отводящим с установкой на дымоходе, или нагнетательным с установкой в начале канальной системы. Обязательно конструкция прибора оснащается зольником.

Пиролизная печь в качестве доступного аналога кирпичной конструкции

Первое, что нужно знать тем, кто решил создать данный источник тепла, это обязательное наличие прочного и надежного фундамента. Его создание лучше всего доверить профессионалам своего дела, которые имеют необходимый опыт и навыки. Данные услуги специалистов, разумеется, стоит не мало, ведь это весьма кропотливая и непростая задача

Но, в том случае, если вы не располагаете крупной суммой, обратите свое внимание на неплохой аналог – пиролизные печи. За их создание вы можете взяться самостоятельно, для этого понадобятся только расходные материалы, а также соответствующие чертежи и схемы

Сегодня конструкции из кирпича своими руками достаточно востребованы в загородном и дачном домостроении, особенно в тех регионах, где не были проведены центральные газовые магистрали и не введены в эксплуатацию отопительные системы. Стоит отметить, что существует возможность создать печь из кирпича, которая будет функционировать, реализуя принцип пиролиза, но при этом не будет нуждаться в надежном фундаменте. Такое оборудование пригодно для ежедневной эксплуатации и при этом сможет прослужить вам достаточно долго. Все что будет требоваться от вас – подбрасывать топливо по мере необходимости.

В заключение – полезные советы

Напоследок дадим несколько дополнительных рекомендаций по изготовлению и эксплуатации пиролизных котлов:

Обратите особое внимание на монтаж котлового бака (рубашки). Располагайте точки крепления обшивки в шахматном порядке и тщательно обваривайте полосу.
Это единственный вид котельных установок, где водяная прослойка выполняется под зольной камерой, поэтому нужно заранее предусмотреть крепление ножек агрегата.
Обязательно сделайте люк для прочистки жаротрубного теплообменника.
Не забрасывайте много сырых дров при растопке

Из-за этого не только снижается КПД теплогенератора, но и быстро зарастают сажей дымогарные трубы (буквально за 1—2 суток).
Протестируйте работу отопителя с автоматикой и убедитесь, что она корректно поддерживает заданную температуру.

Хотя большинство пользователей пиролизных котлов оставляют положительные отзывы, эти агрегаты не безупречны. Главный недостаток – зависимость от электроэнергии, без которой теплогенератор превращается в бесполезную кучу железа, да еще и грозит взорваться от перегрева. Поэтому рекомендуется иметь в запасе блок бесперебойного питания либо генератор, способный обеспечить работу вентилятора и циркуляционного насоса отопления.
