Чем отличаются системы отопления закрытого и открытого типа

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

  • демонтаж и замена открытого расширительного бака;
  • установка группы безопасности;
  • монтаж экспанзомата.

Стандартная группа безопасности представлена манометром, предохранительной арматурой, а также автоматическим воздухоотводчиком. После переделки появляется возможность увеличить протяжённость магистрали и изменить схему подключения, повысить теплоотдачу и регулировать уровень нагрева радиаторных батарей в индивидуальном режиме.

Системы теплоснабжения, работающие по закрытой схеме, что это такое

Отличие данной схемы централизованного обогрева домов от предыдущей состоит в том, что горячая вода используется исключительно для отопления. Горячее водоснабжение обеспечивается по отдельному контуру или индивидуальными нагревательными приборами.

Циркуляция теплоносителя происходит по замкнутому кругу; возникающие незначительные потери восполняются за счет автоматической подкачки при потере давления.

Температура подаваемой воды регулируется непосредственно в котельной. Объем кипятка в этой системе сохраняется одинаковый. Таким образом, интенсивность нагрева помещений напрямую зависит от температуры жидкости, циркулирующей по трубам.

В этой схеме обогрева домов важную роль играют теплопункты. В них вода поступает от ТЭЦ, и уже там с ее помощью происходит нагрев теплоносителя, который и подается потребителям.

Варианты схем отопительных систем

Главный критерий разделения всех отопительных приборов — вид топлива. Кроме этого есть универсальные котлы, работающие на нескольких типах топлива, что позволяет экономить на потреблении электричества. Предлагаем ознакомиться с существующими схемами подключения различного оборудования для обогрева.

  1. Однотрубная. Является простым вариантом для прокладки магистрали для теплоносителя в частном и многоэтажном доме, а также на промышленном предприятии. Применяется в тех случаях, когда проложить трубопровод необходимо быстро и с минимальными финансовыми вложениями. Единственный нюанс, это ограничение протяженности трубопровода по дому до 30 м. Выделяют три типа однотрубной схемы подключения: горизонтальная, вертикальная и «Ленинградка». Отличаются между собой способом подвода и отвода теплоносителя к батареям.
  2. Двухтрубная. Батареи подсоединяются подающей магистрали и обратной. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода поступает примерно с одинаковой температурой. Подобная схема в основном используется в многоэтажных домах с большим количеством обогреваемых помещений. Есть варианты нижнего и верхнего подключения.
  3. Лучевая. От двух общих для этажа коллекторов к каждому из радиаторов подходит две трубы. Сами коллекторы подключены к общему котельному оборудованию. При такой схеме можно подключать к отоплению не только батареи, но и «теплый пол». Прокладку лучевой системы необходимо выполнять еще на этапе строительства дома, т. к. внедрять ее в уже готовую постройку будет крайне тяжело.

Какая система отопления лучше

Какая лучше: однотрубная или двухтрубная система обогрева, каждый пользователь решает для себя сам. Выбор зависит от типа жилья и финансовых возможностей.

Кроме этого существует отопление с естественной и принудительной циркуляцией. В первом случае вода проходит по контуру под естественными силами, во втором благодаря работе циркуляционного насоса.

Открытая и закрытая система теплоснабжения, разница в работе и конструкции.

Основываясь на вышесказанное, закрытая и открытая системы отличаются:

  1. Стоимость открытого теплоснабжения ниже, особенности при самотёчной циркуляции, в отсутствие насоса и запорной арматуры. Но при этом её монтаж в частном доме затронет весь объём помещений, от подвала до чердака. К тому же необходимо соблюдение уклонов магистрали и диаметров труб.
  2. Монтаж закрытой схемы, помимо прокладки трубопровода, предполагает установку большого количества дополнительных элементов.
  3. КПД закрытой схемы будет выше в любом случае.
  4. В закрытой схеме возможно применение не замерзающего теплоносителя — антифриза (оптимальный вариант для частных домов, не отапливаемых зимой)
  5. В открытой системе необходим постоянный контроль уровня теплоносителя, из за его испарения в окружающую среду.
  6. Закрытый тип энергозависим, за счёт постоянной работы циркуляционного насоса (проблема решается установкой автономного электрогенератора, но в то же время стоит учитывать затраты при его отсутствии)
  7. Установка открытого вида теплоснабжения ограничена общей площадью помещений, в отличие от закрытого.
  8. Срок службы закрытой системы более продолжителен за счёт почти полного отсутствия воздействия коррозии.

Независимая закрытая система отопления

В настоящее время при устройстве новых котельных стала чаще применяться независимая схема присоединения системы отопления. В ней имеют место основной и дополнительный контур циркуляции, гидравлически разделенные теплообменником. То есть, теплоноситель от котельной или ТЭЦ идет до центрального теплового пункта, где попадает в теплообменник, это и есть главный контур. Дополнительный контур – это система отопления дома, теплоноситель в нем циркулирует через этот же теплообменник, получая тепло от сетевой воды из котельной. Схема работы независимой системы показана на рисунке:

А как же быть с централизованной подачей горячей воды, ведь теперь брать ее из магистрали нельзя, там слишком высокая температура (от 105 до 150 ºС)? Все просто: независимая схема подключения допускает установку любого количества пластинчатых теплообменников, присоединенных к магистральным трубопроводам. Один будет обеспечивать теплом отопительную систему дома, а второй может готовить воду для хозяйственных нужд. Как это реализуется, показано на схеме:

Чтобы горячая вода поступала всегда одинаковой температуры, контур ГВС делается замкнутым с организацией автоматической подпитки в обратном трубопроводе. В многоквартирных домах циркуляционную обратную линию ГВС можно увидеть в ванной комнате, к ней подсоединяются полотенцесушители.

Очевидно, что эксплуатация независимой системы отопления имеет массу преимуществ:

  • домашний контур отопления не зависит от качества внешнего теплоносителя, состояния магистральных сетей и перепадов давления. Вся нагрузка ложится на пластинчатый теплообменник;
  • есть возможность регулировать температуру в помещениях с помощью термостатических вентилей;
  • теплоноситель в малом контуре можно отфильтровать и очистить от солей, главное, чтобы трубы были в хорошем состоянии;
  • в системе ГВС будет вода питьевого качества , поступающая в дом по водопроводной магистрали.

Тем не менее из-за грязного теплоносителя низкого качества в центральной сети потребуется периодическая промывка независимой системы отопления, а точнее, — пластинчатого теплообменника. Благо, сделать это не так уж сложно. Еще из недостатков следует отметить более высокие затраты на приобретение оборудования, а именно: теплообменников, циркуляционных насосов и запорно — регулирующей арматуры. Зато закрытая система надежнее и безопаснее открытой, она больше отвечает современным требованиям и лучше адаптирована к новому оборудованию.

Особенности закрытой системы

Тепловая магистраль выполнена в виде отдельного замкнутого контура. Вода в ней подогревается через теплообменники от магистрали ТЭЦ. Здесь требуются . Температурный режим получается более стабильный, а вода — лучше. Она остается в системе и не забирается потребителем. Минимальные потери воды восстанавливаются автоматической подпиткой.

Закрытая автономная система получает энергию от теплоносителя, поступающего на тепловые пункты. Там вода доводится до необходимых параметров. Для систем отопления и горячего водопровода поддерживаются разные

Недостатком системы является сложность процесса водоподготовки. Также дорого обходится доставка воды в тепловые пункты, расположенные далеко друг от друга.

Закрытая система отопления: различия от открытой.


Схема закрытой системы отопления

Данная сеть включает в себя следующие элементы:

  • Котёл для нагрева теплоносителя
  • Воздухоотводный клапан

  • Термостатический клапан
  • Отопительные приборы (батареи, тёплый пол и т.д.)
  • Трубы
  • Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды

  • Балансировочный клапан
  • Вентиль шаровой
  • Манометр
  • Соединительные элементы


Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Сравнительная характеристика открытых и закрытых систем отопления

Какая лучше система отопления закрытая или открытая? На этот вопрос ответят характеристики каждого из предложенных вариантов.

Какая система отопления лучше

Открытая система является простой, энергонезависимой и с естественной циркуляцией. Функционирует она только на воде. Работа основана на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.Охлажденная водавозвращается обратно в котёл и снова нагревается. Таким образом, происходит естественная циркуляция теплоносителя.

Для открытой системы обязательно наличие расширительного бака, который принимает на себя излишки воды после ее расширения. Если в зимний период отоплением не пользуются, то из них в обязательном порядке сливается теплоноситель. Это предупредит его замерзание внутри системы.

Установка расширительного бака выполняется на самом верхнем уровне здания, тогда как монтаж котла проводят внизу, в подвальном или подсобном помещении. Это нужно для того, чтобы вода в трубопроводе циркулировала равномерней, а сама работа отопительной системы была эффективной.

В закрытой системе отопления все элементы герметичны, отсутствует испарение воды. Система включает в себя трубы, котёл, радиаторы, расширительный бак и насос. За счет последнего элемента происходит циркуляция теплоносителя по магистрали.

В процессе работы жидкость расширяется выше определенного уровня. Тогда клапан расширительного бачка открывается и устраняет ее излишки. Когда температура в системе понижается, теплоноситель закачивается обратно в систему. Есть некоторые критерии, которые различают между собой системы закрытого и открытого типа.

  1. Место размещения расширительного бака. В открытой системе его монтируют в наивысшей точке, для закрытой месторасположение не имеет значения.
  2. В закрытой системе присутствует постоянное атмосферное давление, находящееся на одном уровне.
  3. Открытая система требует прокладки труб большого диаметра, что не очень привлекательно смотрится в помещении и усложняет процесс их монтажа.
  4. На обустройство закрытой системы уйдет меньше денег, она более выигрышно смотрится в интерьере, а тонкие трубы легче замаскировать.

Выбор закрытой или открытой отопительной системы зависит от индивидуальных предпочтений. Оба варианта  имеют разные параметры и функционал, различаются по характеристикам.

Main menu

Привет всем! Система горячего водоснабжения при централизованном теплоснабжении бывает двух видов: открытая и закрытая. В этой статье рассмотрим подробнее именно открытую схему ГВС. Прежде всего в чем принципиальное отличие этих двух схем. При открытой схеме ГВС водоразбор горячей воды ведется непосредственно из тепловой сети, то есть говоря проще, горячая вода из крана смесителя бежит та же самая , что и в радиаторах отопления.

Присоединение системы горячего водоснабжения производится непосредственно в тепловом пункте здания. На фото ниже видно, как это происходит. Одно ответвление врезано с подающего трубопровода,

а второе ответвление с обратного трубопровода.

Две эти ветки смешиваются в регуляторе температуры горячего водоснабжения, функция которого выдавать потребителю горячую воду с необходимыми параметрами, а именно не ниже 60 °С для открытой схемы ГВС, и не выше 75 °С и для для закрытой и для открытой схемы согласно СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

И уже после регулятора температуры горячая вода поступает во внутреннюю систему ГВС здания.

Закрытая схема ГВС характеризуется тем, что контур горячей воды отделен от контура отопления. То есть вода через подачу поступает в отопительный контур, проходит через внутреннюю систему отопления здания (трубы, радиаторы) и возвращается в обратку, попутно через теплообменник нагревая в тепловом пункте здания контур горячего водоснабжения. Горячее водоснабжение циркулирует отдельно по своему контуру, а водоразбор в здании компенсируется подпиткой из линии холодного водоснабжения. Такова суть и разница этих двух систем ГВС.

Для закрытой системы ГВС существуют несколько типов схем — одноступенчатые, двухступенчатые, параллельные, последовательные. Открытая же система ГВС подключается именно по такой схеме, как на фото в статье ниже.

Для открытой схемы ГВС существуют вариации — циркуляционная и тупиковая разводка. Как становится понятно из наименований этих схем, при циркуляционной схеме горячая вода циркулирует по внутренней системе ГВС, и в идеале, когда вы открываете кран с горячей водой, горячая вода должна бежать оттуда практически сразу. Но это в идеале, и далеко не всегда так бывает.

Тупиковая схема — при этой схеме горячая вода не циркулирует в системе, и чтобы получить воду нужной температуры, ее нужно сбросить через кран. То есть открываете кран, ждете когда сольется остывшая вода, затем льется уже горячая вода.

Открытая система ГВС в процентном соотношении более распространена, так как стоимость монтажа относительно невелика (меньше расход труб и отсутствие теплообменников). Лично я в подавляющем количестве обслуживаемых зданий сталкивался и сталкиваюсь именно с открытой системой ГВС. Но кроме достоинств (относительно небольшие капиталовложения при монтаже, простота конструкции) есть у такой схемы и недостатки.

Прежде всего, качество воды при такой схеме должно соответствовать питьевой воде, то есть в воду не должны попадать нефтепродукты, например от сальниковой набивки на задвижках большого диаметра, не должна попадать ржавчина, окалина, в воде не должно быть излишнего количества солей жесткости. К сожалению, не всегда это соблюдается. Вот например, в городе где я живу, практически не сталкивался с проблемой низкого качества воды в системе горячего водоснабжения. Вода в системе ГВС соответствует нормативам. Но знаю, что не везде, не во всех городах ситуация одинаковая.

И вторая беда открытой схемы ГВС — частый выход из строя регулятора температуры ГВС, его некорректная работа в общей схеме. Об этом я писал в этой статье.

Буду рад комментариям к статье.

Давление в закрытой системе отопления

В закрытых отопительных контурах используются три вида насосов. Дифференцируются они по напору водяного столба:

  • 4;
  • 6;
  • 8 метров

Соответственно и давление распределяется в пропорциях:

  1. 0,4.
  2. 0,6.
  3. 0,8 Бар.

Для частного домовладения площадью порядка двухсот квадратных метров достаточно напора 4 метра. Если площадь триста квадратных метров, то потребуется насос 0,6 бар, а если площадь более 500 метров квадрантных, то необходим будет давление 0,8 бар. На всех насосах существует маркировка технических показателей. Давление сравнительно небольшое, присутствуют также предохранительные клапана, взрыв в закрытых тепловых контурах невозможен.

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

  • энергонезависимость;
  • естественную циркуляцию теплового носителя;
  • простоту обслуживания;
  • бесшумную работу;
  • минимум оборудования;
  • высокий уровень надёжности;
  • лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

Параметры Открытая Закрытая
Соединение с атмосферой Постоянное Отсутствует
Резервуар Вместительный круглый или прямоугольный бак со сливной трубой Двухкамерный с мембраной, рассчитанный на максимальное давление
Место монтажа В самой высокой точке монтируемой системы Не имеет принципиального значения

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.

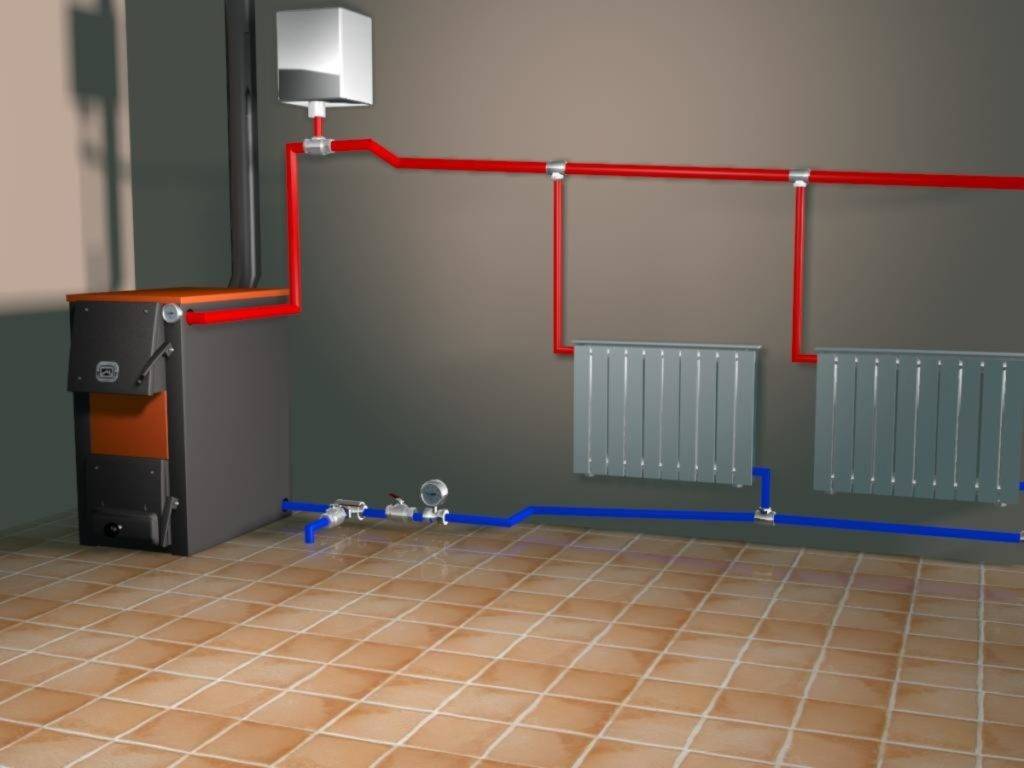

Открытая система отопления

Открытая система ― отопительная конструкция, в которой теплоноситель движется естественным путём в соответствии с законами термодинамики. Для её функционирования не требуется специальный насос, который бы создавал принудительную циркуляцию разогретой воды, поэтому подключение к электросети не требуется. Принцип работы:

  • Вода разогревается в котле.
  • Нагретая вода начинается двигаться вверх по вертикальной трубе за счёт явления конвекции.
  • Она проходит по всем трубам и радиаторам, отдавая своё тепло помещениям. Трубы в доме обычно ставятся под уклоном, чтобы жидкость двигалась в горизонтальной плоскости под действием силы тяжести.
  • В конце остывшая вода возвращается обратно в котёл, вновь нагревается, после чего отопительный цикл повторяется.

В открытую установку ставится так называемый расширительный бак. Дело в том, что жидкость при нагревании расширяется, а в случае сильного перегрева она может повредить радиаторы. В установке закрытого вида эта проблема решается за счёт уменьшения давления при помощи насоса.

Внимание! Бак используется для хранения перегретой воды, для стабилизации давления, а также для удаления излишков жидкости, когда воды в отопительной установке слишком много

Преимущества и недостатки

Плюсы:

  • Простая эксплуатация и обслуживание.
  • Не требуется подключение тихого насоса.
  • Все помещения отапливаются равномерно.
  • Установка запускается и останавливается достаточно быстро.
  • Не требуется подключение к электросети (за исключением случаев, когда для разогрева используется электрокотел).
  • Для монтажа не требуется наличие сложных инженерных навыков у мастера.

Фото 1. Расширительный бак для отопления, объем – 100 л, мощность – 950 Вт, производитель – «Stout».

Минусы:

  • Перед началом эксплуатации требуется установка расширительного бака.
  • Трубы должны быть расположены в доме специальным образом (в противном случае вода не будет циркулировать).
  • При попадании воздуха может произойти повреждение установки за счёт механических повреждений и/или коррозии.
  • Зимой из-за сильных морозов произойдёт замерзание.
  • После включения придётся подождать, чтобы жидкость нагрелась до нужной температуры.
  • Следует постоянно контролировать уровень воды в баке.
  • В качестве теплоносителя нельзя использовать антифриз.

Открытая или закрытая система. Что лучше?

Закрытый и открытый тип обогрева отличаются параметрами и функционалом, а также другими характеристиками. В каждом конкретном случае схема выбирается строго индивидуально. Открытый вариант системы больше подходит для организации отопления в небольших зданиях, включая загородные дачи или частные домовладения. При простоте схемы такая система имеет высокий уровень надёжности и не требует постоянного использования дорогостоящей электроэнергии.

Схему системы обогрева закрытого типа характеризует сложность монтажа, а также особенности эксплуатации, включая необходимость обеспечить электрическое питание. Тем не менее, именно этот вариант становится самым оптимальным для организации круглогодичного и максимально надёжного отопления в многоэтажных зданиях или загородных коттеджах большой площади с высокомощной выделенной линией электропитания.

Важно видеть следующее: открытые системы отопления не способны грамотно регулировать температуру в помещениях в виду своей ограниченности. С закрытыми насосными системами все это можно реализовать

Одноконтурная схема отопления

Одноконтурная система отопления представляет собой последовательно соединенные котел и все радиаторы в доме. Работа отопительной системы с одним контуром происходит достаточно примитивно. По одному замкнутому трубопроводу циркулирует теплоноситель. Проходя через котел, вода нагревается и течет через радиаторы, отдавая им тепло. После этого теплоноситель охлаждается и снова поступает в нагревательный прибор.

При прокладке отопления в многоэтажном доме рекомендуется устанавливать промежуточный насос, который создает необходимое давление в подающей трубе для продвижения теплоносителя по замкнутому контуру.

Обустройство однотрубного отопления с горизонтальной ориентацией возможно в одноэтажном доме, на даче, складском помещении и т. д. Вертикальная разводка применяется в зданиях с двумя и более этажами.

К преимуществам одноконтурного отопления относят:

  • легкое проектирование и монтаж;
  • гидравлическая устойчивость;
  • небольшие затраты на покупку оборудования и его установку;
  • хорошая циркуляция воды и равномерное ее распределение на все радиаторы;
  • в качестве теплоносителя можно использовать антифриз.

Недостатки однотрубной системы в следующем:

  • сложное проектирование и гидравлический расчет;
  • взаимозависимость работы всех элементов сети;
  • на одном стояке можно установить ограниченное количество обогревательных элементов;
  • для частного дома необходима установка расширительного бачка с краном для стравливания воздуха;
  • высокие теплопотери.

Повысить эффективность однотрубной системы можно установкой байпасов — отрезков трубы, соединяющие прямую и обратную трубу радиатора. Это даст возможность подключить к батарее терморегуляторы для контроля температуры каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов в том, что они позволяют отремонтировать отдельные отопительные элементы без отключения всей системы.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия
Естественная циркуляция Принудительная циркуляция
– нет механизма для передвижения теплового носителя

– есть «разгонный» стояк высотой 330 см или более

– возможно дополнение конструкции бойлером

– максимальная протяжённость контура не более 30 м.

– наличие в схеме организации насосного оборудования

– максимально высокий уровень тепловой отдачи

– равномерный прогрев всех магистральных ветвей

– наличие в схеме специальных отсекающих кранов

Оптимальный вариант для малогабаритных помещений с высокими потолками Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения

Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

  • минимальное количество расходных материалов;
  • лёгкость самостоятельного монтажа;
  • незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

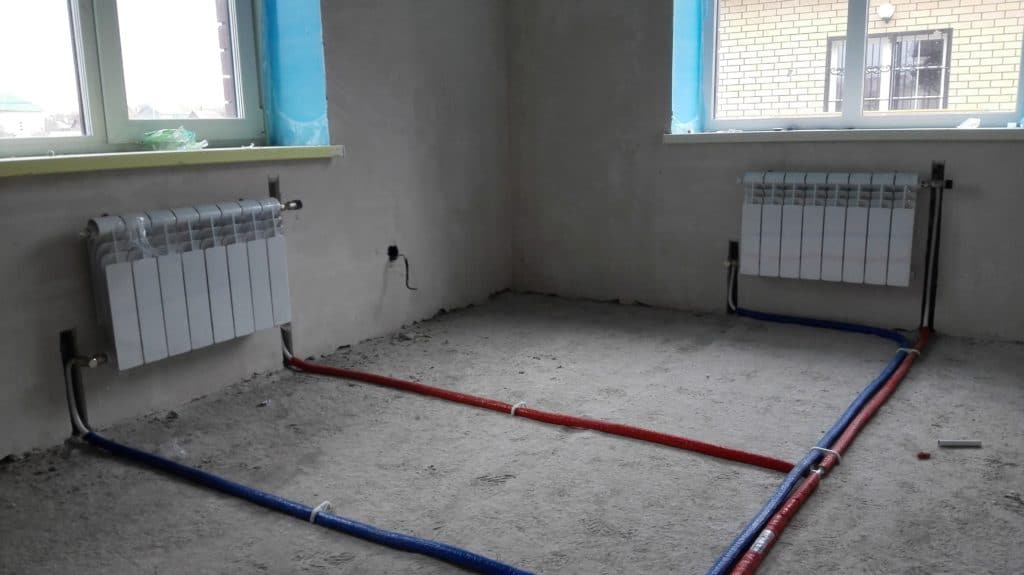

Двухтрубная

  • равномерный разогрев всех радиаторных батарей;
  • индивидуальная регулировка всех радиаторов;
  • долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

  • свободная циркуляция теплоносителя;
  • наличие источника нагрева;
  • монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

  • оптимальный способ гидравлического распределения теплового носителя;
  • сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
  • отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Данный способ теплоснабжения востребован как в одноэтажных, так и в двухэтажных строениях. На подачу носителя устанавливается один довольно большой стояк, от которого протягивается необходимое количество ответвлений.
