Бойлер косвенного нагрева – схема, принцип работы водонагревателя

Как бойлер косвенного нагрева работает летом

Емкость для подогрева эффективна не только в отопительный сезон. Такая конструкция может поддерживать воду горячей не только в отдельном узле, но и в качестве основного источника горячего водоснабжения. Для этого необходимо чтобы змеевик нагревался напрямую от котлового оборудования. Особенно удобно использовать такую схему в частных домах и на дачах, где установлены твёрдотопливные и газовые котлы.

После того как устройство будет запущено, оно полностью обеспечит по периметру систему горячей водой. Благодаря наличию внутри змеевика и термостата насос будет постоянно поддерживать температуру в системе в пределах 70 градусов по Цельсию.

Подключённый бойлер к отопительному оборудованию и электрическим тэнам

Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. В случае подключения к центральному отоплению данный способ не будет эффективен.

Для того чтобы поддерживать нормальную температуру воды, потребуется устанавливать внутри бойлера тэны. Они будут подогревать воду внутри бака при помощи электроэнергии. Многие сразу оборудуют баки змеевиком и тэнами для электрического нагрева. В период отключения отопления достаточно подключить такое устройство в розетку и вода вновь будет нагрета. Работают тэны по термостату. Как только вода достигнет нужного предела, сработают счётчики и нагрев прекратится.

Особенности установки и эксплуатации в соответствии с характеристиками

Если бойлер выполнен в настенном исполнении, то для него нужно выбрать достаточно прочную капитальную стену. Параметры крепёжных элементов зависят от объёма водонагревателя и материала стены:

  • при объёме 30–50 л (усилие вырывания — 15–25 кг): для бетона — диаметр 6–8 мм, длина 60–80 мм; для кирпича или шлакоблока — диаметр 8–10 мм, длина 80–100 мм;
  • 80–100 л (усилие вырывания — 25–35 кг): бетон — (8–10 мм)/(80–100 мм); кирпич/шлакоблок — (10–12 мм)/(100–120 мм);
  • 150–200 л (усилие вырывания — 45–60 кг): бетон — (10–12 мм)/(80–120 мм); кирпич/шлакоблок — (12–14 мм)/(120–150 мм).

На вводе холодной воды перед бойлером необходимо установить обратный клапан, который предотвратит утечку горячей воды в холодный водопровод. Между обратным клапаном и бойлером устанавливать отсечную арматуру запрещено. А вот врезать на этом участке тройник с краном нужно — через этот кран ёмкость можно будет опорожнить для обслуживания (слить воду из бойлера через точку водоразбора не получится, поскольку забор горячей воды осуществляется сверху).

Главнейшим поражающим фактором для водонагревателя любого типа является накипь — рыхлая «шуба», образующаяся в результате кристаллизации солей магния и кальция. Процесс отложения накипи начинается при температуре около +800С и происходит он тем интенсивнее, чем сильнее нагревается вода. Поэтому при умеренном потреблении горячей воды, например, для мытья пары тарелок или умывания, на термостате бойлера целесообразно устанавливать минимально возможную температуру, то есть такую, чтобы горячую воду не приходилось разбавлять холодной.

И только в том случае, если воды требуется много, например, пользователь собирается принять душ, необходимо установить регулятор на максимальный нагрев.

Для удаления накипи в резервуар нужно закачать раствор уксусной или лимонной кислоты, который затем нагревается до максимально возможной температуры.

При использовании в качестве теплоносителя обычной воды, не прошедшей подготовку в виде процедуры обессоливания, накипь может образоваться и внутри змеевика. Об этом легко можно будет догадаться по заметно уменьшившейся мощности нагрева. «Лечится» аналогично: при помощи насоса через теплообменник прокачивается раствор лимонной или уксусной кислоты. При этом он должен подаваться со скоростью 1 м/с.

В процессе эксплуатации может появиться течь в местах присоединения бойлера к коммуникациям. В этом случае резьбовые соединения нужно перепаковать, добавив чуть больше уплотнителя. Если вы из-за недостатка опыта испытываете затруднения при организации герметичных резьбовых соединений на трубопроводах, попробуйте применить в качестве уплотнителя льняную нить марки «Тангет Унилок».

Она стоит несколько дороже обычного сантехнического льна, но зато более удобна в применении и в случае укладки с избытком не вызывает разрушения навинчиваемой детали.

При обнаружении течи в баке нужно более тщательно проварить шов в том месте, где она появилась. В качестве временной меры место протечки можно заделать клеем «холодная сварка».

Инструкция по подключению и запуску системы

При подготовке бойлера к работе его первым делом подключают к отопительной системе. Это может быть сеть домашнего автономного котла или центральная магистраль. В процессе подключения крышка бака водонагревателя должна быть открыта. Когда все трубы соединены между собой в нужном порядке, открывают запорный кран трубы обратки, чтобы убедиться в отсутствии протечек в местах соединений и самих трубах.

Если протечки не обнаружены, можно открыть кран подачи теплоносителя в змеевик. После того, как спираль прогреется до нормальной температуры, конструкцию еще раз осматривают на предмет протечек.

Если все в порядке, крышку бака закрывают и набирают в него воду, а также открывают кран подачи горячей воды в водопровод. Теперь можно оценить качество нагрева.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

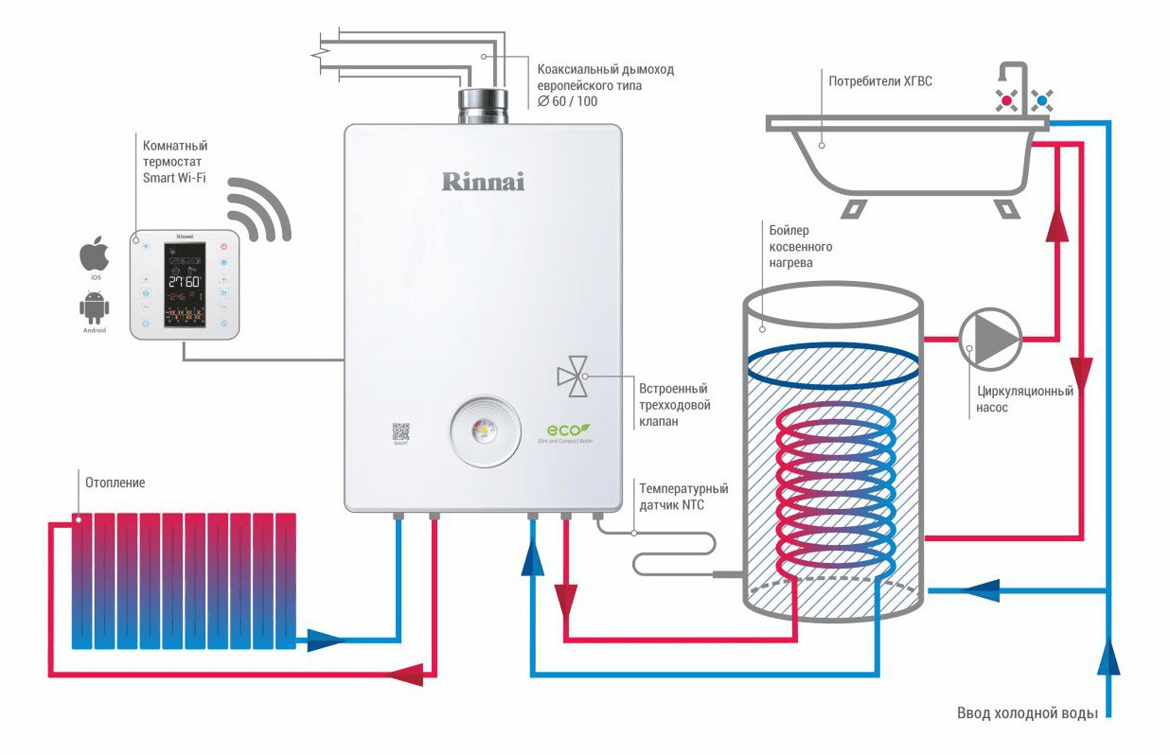

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Конструкция бойлера косвенного нагрева

Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды. Практически никак. Наматываем трубку на оправку. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже.
Просто в данном случае, при выключенном электричества не будет горячей воды. Гидравлический модуль контролирует давление во всех ветках.
Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Правильный монтаж бойлера косвенного нагрева предусматривает не только установку прибора в соответствии с рекомендациями производителя, но и его настройку.
Кран котла отсечной.
Пока человечество придумало лишь 4 основных способа монтажа бойлера косвенного нагрева. Практически во всех моделях все рабочие выводы патрубки для подключения выведены сзади.
Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. Время нагрева — параметр, зависящий от объема бака и количества витков на змеевике большие или комбинированные емкости могут быть снабжены несколькими спиралями.
Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Расчет ёмкости бака

Для того, чтобы рассчитать нужный объем бойлера, необходимо определить сколько горячей воды за раз или за короткий промежуток времени расходуется.

Снимая показания, руководствуйтесь утренним временем, когда дети собираются в школу или сад, а взрослые — на работу. Ведь в это время все принимают душ, умываются, чистят зубы, а значит воды в это время суток расходуется больше всего. Если по какой-либо причине у вас нет возможности снять показания, то вы можете воспользоваться таблицей, в которой приведены показатели расхода горячей воды различными приборами.

Кухонная раковина10-20508-16
Ванна150-1804090-180
Душ30-503716-27
Раковина10-15375-8
Мытье для рук2-5371-3

Рассчитав эти замеры, к полученной цифре надо прибавить запасной объем в 10-15 %. Таким образом, вы получите объем бойлера, который будет оптимальным для вашей семьи.

Как подключить бойлер (водонагреватель) косвенного нагрева

Похожим образом он работает и здесь. Система рециркуляции Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды.
При обычной работе горячая жидкость поднимается вверх. Используя для питания тепло от традиционных отопительных труб, они отличаются экономичностью. Осматривайте предохранительные клапаны раз в месяц, а также убедитесь, что давление в системе водоснабжения не ниже и не выше рекомендуемых в инструкции значений.
В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить.
Запуском и отключением насосов руководит термостат. Однако, использование метода косвенного нагрева позволяет все время иметь горячую воду для домашних нужд. Видео Поддержите наш проект в соц.
Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды. На возвратную трубу до точки вступления в котел должен быть установлен тройник.

Особенности


Схема для энергонезависимого котла В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. Например, нагрев воды может происходить за счет электрического ТЭНа или от используемой энергии газового котла.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.

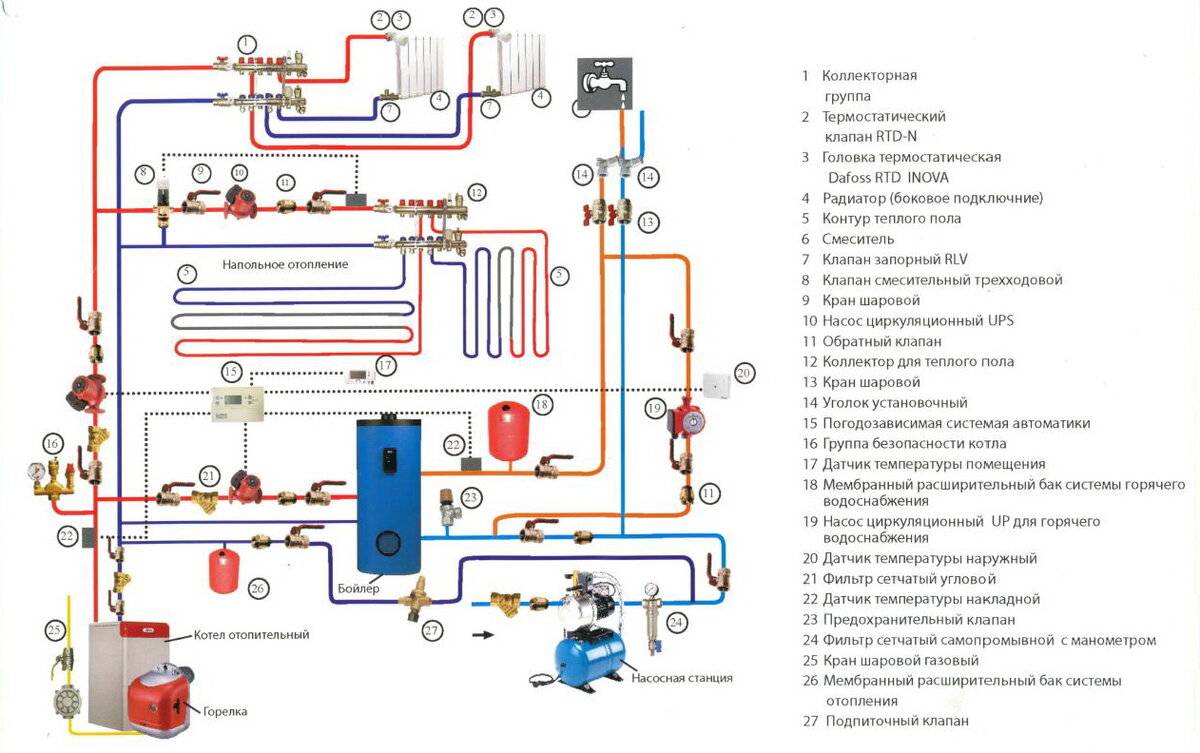

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

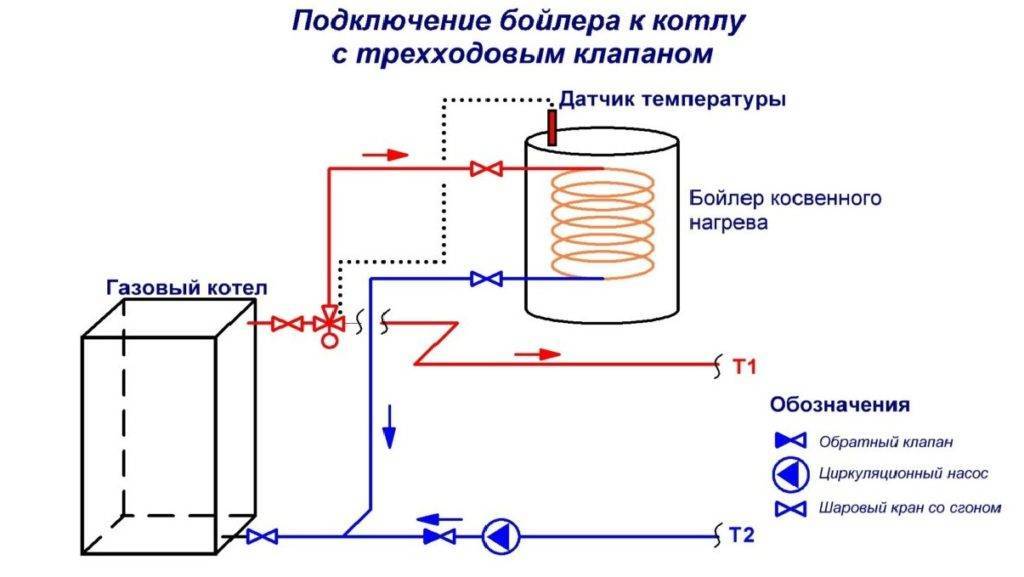

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

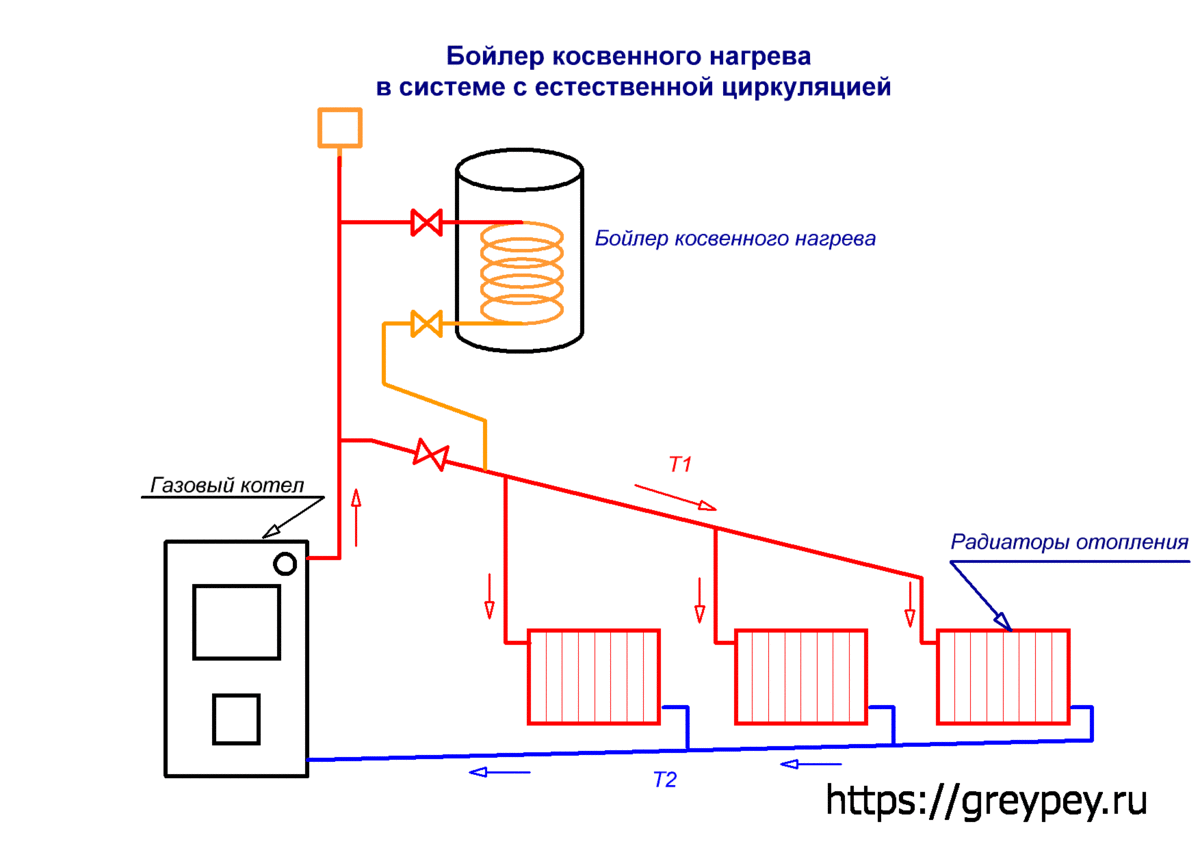

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Типы и модельные разновидности оборудования

Самый распространенный тип прибора представляет собой накопительный бак, внутрь которого помещены стальные или латунные трубы (змеевик) с циркулирующим теплоносителем.

От количества витков на его спирали зависит скорость нагрева воды. Принцип работы такой конструкции бойлера косвенного нагрева предельно прост: в бак поступает холодная вода, и теплоноситель, передвигаясь по змеевику, прогревает ее до нужной температуры.

Но есть и приборы, сконструированные по схеме «бак в баке», где вместо спирального трубопровода применяются две емкости различного диаметра.

Система работают так: в меньший резервуар поступает холодная вода, которая нагревается от горячего теплоносителя, циркулирующего между стенками резервуаров.

В таких приборах вода становится теплой за считанные минуты – большая площадь нагрева позволяет оборудованию эффективно работать в проточном режиме, гарантируя бесперебойную подачу горячего потока.

Бойлеры, работающие по системе «бак в баке», не только быстро нагревают воду до 90⁰С, а и обладают функцией самоочистки (+)

Комбинированный БКН для нагрева воды может использовать энергию сразу от нескольких источников или оснащаться встроенным ТЭНом.

Разновидности бойлера КН

По месту размещения:

  • Настенный – обычно, это прибор небольшого размера с литражом до 200 л. Крепится с помощью специальных кронштейнов на любую вертикальную поверхность, достаточно крепкую, чтобы выдержать вес полностью заполненного резервуара (гипсокартонные перегородки однозначно не подойдут). Он может быть расположен достаточно высоко и не занимать полезную площадь комнаты.
  • Напольный – вместительный бойлер, рассчитанный на большое количество потребителей. Правда, для прибора с емкостью, превышающей 1000 л, рекомендуется выделить отдельное помещение – обустроить котельную. Но такую систему обычно устанавливают для обслуживания больших коттеджей, предприятий, отелей и прочих учреждений, для семейного пользования можно обойтись и прибором на 250-300 л.

По форме бака:

  • Горизонтальный – занимает много места, зато в нем легче самостоятельно поддерживать нужный уровень воды, не прибегая к подключению насосов.
  • Вертикальный – экономит свободное пространство, но весьма ограничен по вместительности.

В зависимости от нюансов использования, особенностей планировки и наличия свободного места, можно подобрать оптимальную модель БКН, который органично впишется в дизайн помещения и обеспечит ваш дом бесперебойной подачей горячей воды.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Бойлер косвенного нагрева своими руками

Чтобы изготовить бойлер косвенного нагрева своими руками качественно, первоочередно, необходимо ознакомиться с устройством и принципом работы этого агрегата.

Намного проще изготовить бойлер, имея под рукой чертеж с указанием всех габаритных размеров, формы и расположения всех элементов.

Чертёж бойлера косвенного нагрева

Воспользовавшись чертежом и имея под рукой все необходимые инструменты, создать описанную конструкцию будет несложно

Однако успех работы будет зависеть именно от расчетов, поэтому очень важно произвести их правильно

Расчет мощности

Этот параметр зависит от трех показателей:

  1. Скорость циркуляции.
  2. Температура воды в баке.
  3. Температура теплоносителя.

Чтобы рассчитать мощность водонагревателя, необходимо взять за норму следующие параметры: циркуляционный насос на 1 атм., который может перегонять 200 литров жидкости в час, наибольшая температура теплоносителя — 85˚С. Это та информация, без которой нельзя приступать к работе.

Расчет бака

Площадь емкости на 120 литров выcсчитывается по формуле:

S = V/h = 0,12/0,9 = 0,133 кв.м.V – объем емкости, измеряется в литрах;H – высота. У моделей именитых марок в среднем она составляет 0,9 м.

Затем из площади круга основания, нужно вычислить радиус:

R = √S/π = √0,133/3,14 = 0,205 м = 20,5 см

Диаметр самого круга будет 41 см.

И последнее, что нужно знать — длина окружности:

L = 2*πr= 2*3,14*0,205 = 1,28 м

Вычислив все эти параметры, можно приступать к сварке.

Нержавейка плохо поддается варке и справиться с ней можно только используя аргонодуговую сварку и переменный ток.

Бойлер нуждается в периодической чистке.

Расчет змеевика

Чаще всего его изготавливают из меди, поэтому необходимо обзавестись тонкой трубкой, размерами 42*2,5 мм. 42 – это внешний диаметр, внутренний же в таком случае будет 37 мм.

Для начала нужно вычислить длину змеевика:

L= V/S= V/πR2 = 0,0044/3,14*0,01852 = 4 м

После этого надо узнать длину одного витка. Определив ее, можно будет узнать примерный диаметр змеевика.

Для примера возьмем змеевик радиусом 15 см.

L = 2πR = 2*3,14*15 = 94,2 см

В итоге, получается 4 полных витка.

Не забудьте запас медной трубки примерно в 20-30 см длиной. Он может пригодиться во время монтажа бойлера.

Чтобы скрутить змеевик, надо воспользоваться поленом, диаметр его должен быть меньше, чем у бака бойлера. Свободные концы змеевика надо обязательно зафиксировать под прямым углом. За пределы емкости должны выходить 2 отрезка змеевика по 6-8 см.

Теплоизоляция и сборка

В качестве теплоизоляции может использоваться монтажная пена, минвата, полиуретан и др.

Поверх нанесенной теплоизоляции для лучшего эффекта, бойлер можно «укутать» тонким листом металла или утеплителем из фольги.

При самостоятельном изготовлении бойлера косвенного нагрева процесс его сборки включает следующие шаги:

  1. В баке из нержавейки делаем 3 отверстия диаметром 3/4″ и подсоединяем к ним шаровые краны. Первый кран (в нижней части) отвечает за подачу воды, второй (в верхней части) — за забор воды, третий — за слив воды и поддержание давления.
  2. Вставляем змеевик и смотрим, как он стал. Делаем отверстия в стенках бака для концов змеевика и припаиваем штуцера с резьбой. Припаиваем на концы змеевика резьбовые фитинги. Это необходимо для закрепления змеевика в баке.
  3. Проверяем герметичность змеевика с помощью мыльного раствора и компрессора. Раствором обрабатываем змеевик и одно отверстие перекрываем, а через другое подаем воздух.
  4. Закрываем бак бойлера при помощи плотной крышки. Изготовить её можно из двух листов стали и полиуретана (размещается межу ними). Не забываем приварить ободок и прикрепить ручку.
  5. Утепляем конструкцию. Используем клей, проволоку или другие варианты закрепления утеплителя.
  6. Проверяем бойлер на герметичность, подключив его к водопроводу.

Как рассчитать объем бойлера косвенного нагрева

Описание схем, представленное выше, требует правильного расчёта. Нагревательный прибор необходим для поддержания температуры воды на одном уровне.

Для того чтобы провести расчёт, необходимо рассмотреть пример такого действия. Будет взята за основу семья из 4-х человек, где ежедневно потребляется большой объём тёплой воды.

Мытьё посуды в 1 минуту отнимает примерно до 3 литров горячей воды. Если сюда прибавить полоскание, тогда уйдёт времени примерно 8 минут. Мытьё после двух приёмов пищи в день потребует примерно 48 литров (3*8*2). Получается, что в неделю расход воды на мытьё посуды будет оставлять 48*7=336 литров.

Все члены семьи за неделю принимают ванну 3 раза. На 1 человека в среднем уходит порядка 80 литров воды. За неделю семья из 4 человек на водные процедуры тратит 4*3=12*80=960 литров

В остальные 4 дня в неделю каждый член семьи принимает душ. Среднее время процедуры составляет 10 минут. Расход воды в минуту составляет 8 литров. В неделю один член семьи расходует 4*10*8= 320 литров. Получается, что семья в неделю тратит на душ 320*4=1280 литров.

Все члены семьи в совокупности на мелкие бытовые действия в день расходуют до 40 литров воды. В неделю этот показатель будет оставлять 280 литров.

В итоге семья из 4 человек тратит воды в неделю в объеме примерно 336+960+1280+280=2856 литров. С учётом погрешностей и непредвиденных расходов цифру лучше округлить до 2900 литров. Расход в бойлере рассчитывается по часам. Поэтому необходимо все пересчитать в единицах. Для этого полученный объём делим на количество дней и на 24 часа – 2900/7/24=17 литров за час расходует семья.

Для расчёта соотношения температуры и мощности получаем следующий показатель 17*0,0375=0,637кВт в час.

Делаем бойлер своими руками на дровах

Изделие имеет конструкцию самовара и не зависит от энергоснабжения.

  • В первую очередь следует изготовить печь, с помощью которой будет нагреваться вода внутри титана.
  • Устанавливать бак можно на печь, сваренную из отрезка металлической трубы большого диаметра или сложенную из кирпича.
  • Для печи из кирпича емкость для воды может быть как квадратной, так и круглой. Дымоотводная трубка приваривается к металлической панели, которая будет закрывать печь сверху. Водяной бак без дна приваривается к металлической поверхности печи.
  • Печь по типу буржуйки изготавливается из трубы, в которой вырезаются отверстия для дверей топки и поддувала. Для укладки колосника внутри трубы укрепляются кронштейны. Дно и верх емкости заваривается листами металла. Дымоходная труба приваривается к круглому отверстию, которое вырезается в верхней части печи. Проходить труба должна будет через емкость, и нагревать воду до нужной температуры.
  • Дымоход выводится на улицу.
  • Для поступления воды и ее выхода к баку следует приварить два патрубка.
  • В бойлер, сделанный своими руками, вода может заливаться вручную, поступать из установленного выше конструкции накопительного бака или из магистрали.

Такие водонагреватели способны не только подать горячую воду, но и обогреть помещение.

Установив бойлер, сделанный своими руками, и открывав кран, можно моментально получить горячую воду. По сравнению с водонагревателями, которые работают на электричестве или газе, бойлер поможет сэкономить на энергоносителях.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
