Обвязка котла своими руками

Преимущества и недостатки

Надо сказать, что системы, собранные из медных труб, наиболее близки к идеалу, поскольку они имеют многочисленные достоинства при минимуме недостатков:

  • коррозионная стойкость и долговечность;
  • способность выдерживать высокие температуры. Медь долговременно выдержит температуру среды до 300 ºС, хотя максимальная температура в централизованных системах теплоснабжения не превышает 115 ºС, а когда имеется в виду отопление частного дома, и того меньше, – 95 ºС;
  • стойкость к перепадам давления и гидроударам. В соответствии с ГОСТ Р 52318–2005 тянутая медная труба разрушается при кратковременном давлении не менее 220 МПа. Стандартные изделия рассчитаны на рабочее давление 25 МПа (250 Бар). Подобные технические характеристики медных труб позволяют использовать их в любых системах отопления;
  • малый вес по сравнению со стальными трубами;
  • высокая теплопроводность. Неизолированный медный трубопровод, проходящий через помещение, является одновременно отопительным прибором, это нужно учитывать при подборе радиаторов и принимать количество секций меньшим;
  • добротный и примечательный внешний вид;
  • пластичность. Благодаря этому свойству материала медные трубы и фитинги могут выдержать несколько циклов размораживания.

Немного о недостатках. За высокое качество и надежность систем из меди приходится платить немалые деньги, но они того стоят, поскольку прослужат столько же, сколько стоит сам дом. Данный материал пригоден не только для разводки радиаторного отопления и теплых полов, обвязка котла медными трубами также считается одной из самых долговечных.

Элементы обвязки

Обвязка котла выполняется для решения четырёх основных задач:

  • обеспечение равномерного распределения тепла по всей отопительной системе;
  • защита котла от перегрева, который может привести к остановке оборудования (это в лучшем случае) либо к взрыву;
  • выступление в качестве циркуляционного насоса для обеспечения движения воды в системе;
  • качественное снабжение потребителей горячей водой, если котел двухконтурный.

В состав обвязки котла входят следующие виды оборудования:

  • расширительный бачок для компенсации теплового увеличения объёма воды;
  • предохранительный клапан для аварийного сброса воды при опасном повышении давления;
  • воздухоотводчик для сброса воздушных пробок;
  • манометр и термометр для контроля параметров нагреваемой воды;
  • бойлер для подготовки воды в системе горячего водоснабжения.

На разных котлах это оборудование может иметь разные технические характеристики, но основные функции одинаковые. Наличие автоматического регулирования параметров процесса нагрева воды расширяет список элементов обвязки за счёт специального оборудования.

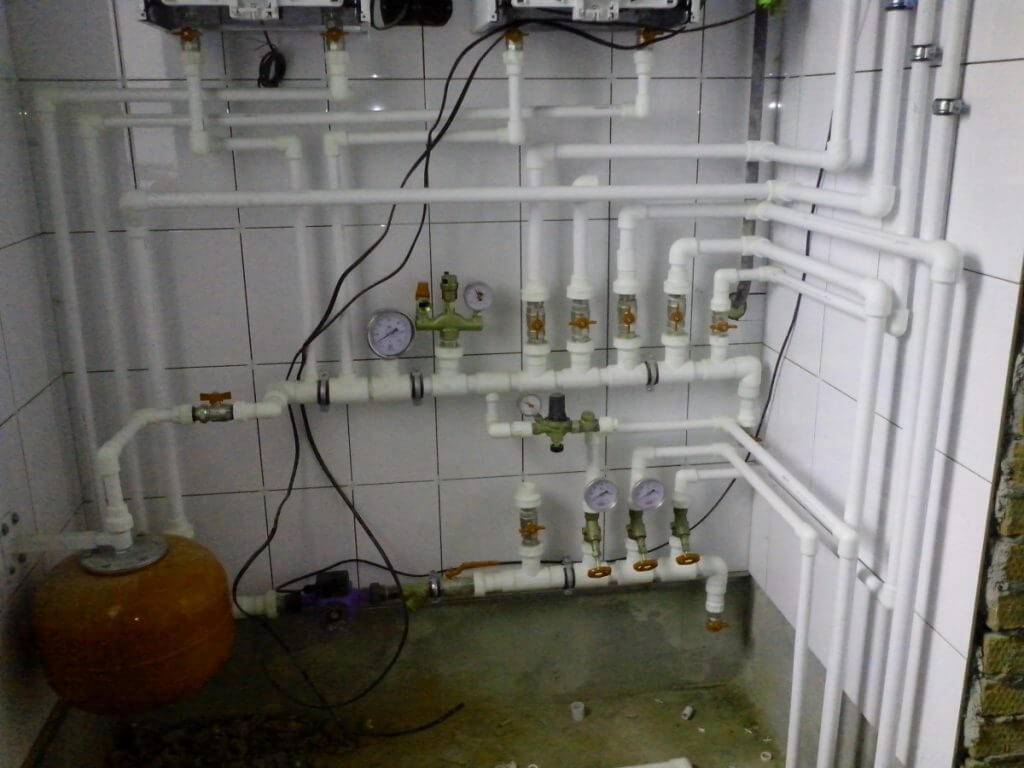

ФОТО: kachestvolife.clubВариант обвязки котла

Как паять медные трубы

Для спаивания самым популярным способом – с помощью мягкого припоя – для работы потребуется газовая горелка либо паяльник, а также кисть и флюс. На зачищенный стык снаружи кистью наносится слой флюса, при этом длина участка должна соответствовать глубине погружения трубы в фитинг. Рекомендуется ее замерить заранее и поставить метку маркером. Как и медные трубы для системы отопления, флюсом покрывается внутренняя поверхность фитинга, после чего производится стыковка деталей вручную.

Следующий шаг – прогрев сопряжения газовой горелкой либо электропаяльником

Тут важно попасть в точку, чтобы не было перегрева или недогрева, неопытному монтажнику потребуется предварительная тренировка. Узнать, когда достигнута достаточная температура, довольно просто

Надо в процессе работы прикладывать проволочку припоя к поверхности трубы и в тот момент, когда она начнет плавиться, начать наносить припой на стык, отведя горелку немного дальше. Как правильно спаивается система отопления с медными трубами, показано на видео:

Обвязка и тип циркуляции

Выбор типа обвязки в значительной мере зависит от способа циркуляции теплой жидкости по трубам и батареям контурной системы. Их два – естественное перемещение и принудительное.

Естественная циркуляция теплоносителя

При варианте циркуляции энергоносителя, называемой естественной, обвязка твердотопливного котла отопления в частных домах предусматривает обязательное применение расширительного бачка закрытого типа. Его рекомендуется размещать на «обратке» в самой нижней ее точке и заполнять водой примерно на 10% рабочего объема. В состав такой схемы входят следующие элементы:

  • сам котел отопления, работающий на пеллетах, например;
  • вводная и выводная арматура;
  • отопительные радиаторы;
  • прямой и обратный трубопроводы;
  • типовой расширитель мембранного типа.

К элементам безопасности систем естественной циркуляции относится устанавливаемый в них предохранительный клапан, соединяемый со сливным отверстием посредством резинового шланга. Его основное назначение – сбрасывать избыток давления при перемещениях теплоносителя по трубам ТТ котла. Помимо этого к ним же принято относить специальные измерительные приборы – манометры, с помощью которых удается визуально оценить величину давление в системе.

Иногда устанавливать эти элементы по отдельности нет необходимости, поскольку они уже входят в комплектацию котла выбранного типа.

Последний вариант возможен при приобретении настенных моделей в соответствующем конструктивном исполнении.

Обвязка с принудительной циркуляцией


Этот вариант обустройства обвязки ничем существенным не отличается от закрытой системы с естественной циркуляцией теплоносителя. Но в ней появляется один дополнительный элемент – электрический насос. Как правило, он устанавливается в обратной ветке трубопровода сразу после мембранного бачка (перед вводным штуцером теплообменника).

Эксплуатация насосного оборудования сопровождается установкой в отопительном контуре датчика температуры, монтируемого в обратной ветке.

Наличие в системе электрического насоса позволяет гибко управлять ее работой, поскольку появляется возможность монтировать на радиаторах запорную и регулирующую арматуру. Благодаря этому циркулирующий под давлением теплоноситель легко преодолевает самые удаленные и узкие участки трубопровода из полипропилена.

Коллекторная система


Коллекторная система отопления

Коллекторная обвязка твердотопливного котла включает в себя примерно те же элементы, что и обычные агрегаты. Единственным исключением является наличие в ней нового компонента, называемого коллектором. Сантехники называют его гребенкой, что объясняется сходством этого узла с женским гребнем. Он сделан в виде протяженной толстой трубы, от которой отводится несколько тонких патрубков – один из них входной, а остальные являются выходными. Через первый подается горячая вода, которая при протекании по системе патрубков равномерно распределяется между потребителями. У выводного отвода медного коллектора все эти потоки вновь собираются вместе и направляются в «обратку».

Для чего нужна обвязка


Правильная организация отопления в частном доме позволяет равномерно распределить потоки тепла по всей обогреваемой площади

Отопительный котел относится к классу оборудования, применение которого оправдано только при подключении к нему разветвленной сети труб с циркулирующим в них теплоносителем (обвязкой). С точки зрения используемых технических средств в обвязку котла входят следующие составные элементы:

  • стальные, алюминиевые и комбинированные радиаторы;
  • управляющая ими вентильная арматура;
  • устройства контроля состояния теплоносителя (датчики давления и температуры);
  • фильтры грубой очистки;
  • предохранительные (буферные) клапаны и другое вспомогательное оборудование.

В этот же комплект входит электрический насос – обязательный элемент любой динамической системы.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Способы обвязки

Обвязка может проводиться несколькими способами, и выбор определяется маркой котла. Но по функциональности все варианты – это одна замкнутая цепь труб и соединений, по которой циркулирует теплоноситель. Движение жидкости в системе может быть принудительной или естественной.

Принудительная система циркуляции достигается путём монтажа одного или нескольких насосов. Они помогают эффективнее использовать тепловую энергию.

Это самый распространённый способ, но также применяются ещё три варианта, которые используются для различных помещений:

  • естественная циркуляция;
  • коллекторная классическая;
  • насосная циркуляция;

Теперь поговорим о том, в каком порядке нужно проводить обвязку котла.

Лучшие трубы для работы

Использование полипропиленовых труб довольно распространено, если их правильно сварить, то магистраль будет монолитной. Но при повышении температуры теплоносителя от 80 градусов такие трубы становятся хрупкими и уязвимыми к механическим повреждениям. Подобные составляющие подойдут разве что для систем с низкотемпературными показателями, основой должен быть автоматизированный агрегат.

Металлопластиковые экземпляры, в отличие от подключенных к котлу отопления полипропиленовых труб намного эффективнее выдерживают высокие температуры, показатель достигает 95 градусов. Для большинства систем таких цифр хватает, но не будет лишним установить защиту от чрезмерного нагрева теплоносителя.

Единственным недостатком будет сужение в месте спайки фитингов, чья конструкция не позволяет сохранить первостепенную проходимость после сборки. Соединения необходимо постоянно проверять, были случаи, когда байпас и стыки со временем давали течь. Подобный вариант исполнения максимально подходит для отопления, в котором теплоносителем будет вода.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Варианты схем обвязки

Классический вариант обвязки газового котла – это когда теплоноситель поднимается по подаче, поступает в стояки и дальше на радиаторы. Степень нагрева помещения зависит от количества установленных радиаторов, оснащенных дросселями и перемычками. Возврат холодного теплоносителя в котел осуществляется по нижней обратной линии.

Наиболее распространёнными схемами обвязки в настоящее время являются:

  • Гравитационная система;
  • принудительная с циркуляционным насосом;
  • одноконтурная;
  • двухконтурная;
  • настенное расположение котла;
  • напольная установка агрегата.

Обвязка в гравитационных системах

Схема гравитационного отопления допускается к реализации теплоснабжения объектов с площадью не более 100 м2 и должна быть выполнена в точности с проектом. Если будут ошибки при выборе труб, или не выдержаны уклоны, то система работать не будет.

Принцип работы системы основывается на разности удельного веса горячей и холодной воды. Горячая поднимается к радиаторам, где отдает тепло окружающему воздуху,  далее остывший холодный теплоноситель опускается вниз и через обратку поступает на вход отопительного котла. Главное условие обвязки – обеспечение уклонов  труб не менее 3 градусов.

Преимущества схемы:

  • Простота конструкции;
  • доступность монтажа;
  • бесшумность работы котла;
  • длительный срок эксплуатации.

В качестве недостатков пользователи отмечают:

  • Большой период нагрева;
  • невозможность точной регулировки температуры внутри воздуха комнаты;
  • грубый внешний вид установки труб с уклонами, мешающих интерьеру помещений.

Обвязка систем с циркуляционным насосом

Циркуляционные насосы включаются в схему в систему с большим сопротивлением, когда их не удается преодолеть с помощью естественной циркуляции либо в двухконтурных котлах, где теплоноситель попеременно ступает в контур отопления или ГВС. Насос увеличивает скорость циркуляции среды через систему бойлеров, в связи с чем эффективность системы теплоснабжения повышается на 30 %. Кроме того положительным является тот факт, что такая схема легче автоматизируется и выполняет более тонкую настройку теплового режима в помещениях.

Установку насоса на сетевой трубе выполняют с применением накидных гаек, чаще всего они идут в комплекте к котлу, но могут приобретаться и в торговой сети. При установке агрегата для перекачки сетевой воды он не должен подвергаться усилиям при затяжке гаек. На входе в насос устанавливают сетчатый фильтр-грязевик, чтобы обезопасит рабочее колесо агрегата от грязи и отложений. Насос отсекают от основного оборудования шаровыми кранами для ремонта и обслуживания.

Какие трубы лучше для обвязки котельной

Какие трубы выбрать для котельной. Ну трудно сказать…  Начинать наверное нужно с консультации с мастером – монтажником отопительных систем.  Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.

Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник ????  60 кВт время горения 4 часа.  За это время заряжается двух тонный танк теплом на весь день, до следующей топки.

Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.

Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.

В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.

Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.

Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.

При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные.  В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.

Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде

Как обвязать котел – варианты.

– начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла.

Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.

Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки.

С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей.

Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.

Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь.

Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом.

А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.

При обвязке твердотопливных котлов с высокой рабочей температурой  (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.

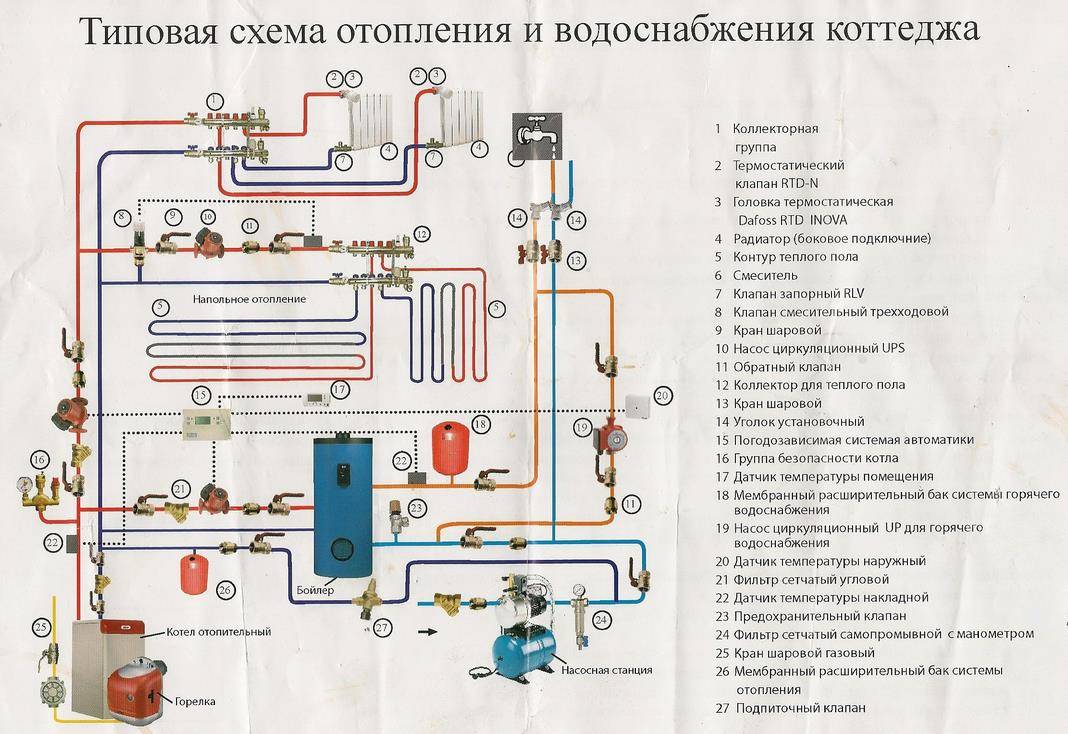

Схема обвязки: классическая

Классическая схема обвязки для коттеджа

Как уже было сказано выше, эффективная работа отопительной системы полностью зависит от правильно выполненной обвязки отопительного оборудования.

Чтобы не происходило больших перепадов температуры, следует уделить внимание её регулировке на входе-выходе. Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения

Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения.

Поэтому большое значение имеет создание системы отопления из нескольких контуров, ведь именно они могут обеспечить регулировку температуры.

Элементы, которые необходимо иметь в конструкции – насос для циркуляции, распределительный клапан, бачок для расширения, шаровые краны и краны для балансировки и слива, манометр, фильтр для прохода, обратный и предохранительный клапаны, крепёжные детали и др.

Обвязка настенного двухконтурного газового котла

Современные двухконтурные газовые котлы отличаются сложностью конструкции. Они представляют собой готовые к эксплуатации приборы, уже готовые к встраиванию в отопительные системы. Обычно в них присутствуют:

  • Герметичные мембранные баки (средний объем составляет 8-10 литров, чего вполне достаточно для схемы обвязки отопления частного дома);
  • Циркуляционные насосы – нет необходимости приобретать их отдельно;
  • Группы безопасности – здесь устанавливаются предохранительные клапаны, автоматические спускники воздуха, а также манометры или термоманометры.

Таким образом, они не нуждаются в покупке дополнительного оборудования.

Тем не менее в схемах обвязки двухконтурных котлов отопления все-таки могут использоваться дополнительные циркуляционные насосы и спускники воздуха – все зависит от сложности прокладываемых систем.

Фильтрация воды

Фильтры для воды тоже можно отнести к обвязке котлов отопления, как электрических, так и газовых. Они предохраняют оборудование от поломок, возникающих в результате банальных засоров. Фильтры очищают воду механическим путем, улавливая мелкие фракции загрязнений, а также обеспечивают ее умягчение. Последний пункт особенно важен, так как высокое содержание солей вызывает засорение теплообменников известковыми отложениями.

Самые простые фильтры работают на основе ионообменной смолы. Они подменяют атомы металлов в солях, делая воду более мягкой. В результате этого снижается вероятность осаждения известкового налета на внутренностях котлов. Но перед тем как покупать фильтры, рекомендуется уточнить жесткость с помощью специальных тест-полосок. Самыми надежными считаются мембранные фильтрующие системы, но они отличаются высокой стоимостью.

Включение фильтра в схему обвязки котла отопления позволяет снизить расходы на обслуживание теплообменников, предусматривающее их очистку с помощью специальных жидкостей – процедура отличается своей дороговизной и необходимостью вызывать мастера.

Коллекторы и гидрострелки

Данные устройства используются для распределения теплоносителя по нескольким отдельным контурам. Коллекторы ставятся в количестве двух штук – один на подающую трубу, а второй на обратную. К коллектору, через отдельные циркуляционные насосы, подключаются отопительные контуры – комнатные радиаторы, каскады внутрипольных конвекторов, а также теплые полы. Остывший теплоноситель возвращается в обратный коллектор и уже по одной трубе возвращается в котел. Такая схема обвязки отопления используются в больших домовладениях.

Гидрострелка напоминает по своей конструкции коллектор, но подключается сразу к двум трубам. Установка его производится строго вертикально. В верхней его части находится горячий теплоноситель, а в нижней – более остывший. Делая врезки, можно распределить теплоноситель по отдельным контурам в соответствии с его температурой. К верхней части обычно подключаются батареи, а к нижней – теплые полы.

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Закрытая система — подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа , поддерживающего стабильные параметры давления в водяном контуре. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 — 5 мм на погонный метр, расходится к приборам отопления. Смесительный узел или узел подмеса — смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя. Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя.
Монтаж системы отопления и обвязка котла
