Как установить котел отопления в частном доме

Принципы и правила установки газового котла

Перед установкой газового агрегата выполняют частный проект газификации, при этом в обязательном порядке соблюдают следующие правила:

  1. Система должна ежегодно проверяться (опрессовка) под давлением в 1.8 атм.
  2. Обязательное размещение в самой высокой точке внутридомовой отопительной сети расширительного бачка и воздушного клапана.
  3. Правила размещения газового котла с естественной циркуляцией требуют соблюдения обязательного угла наклона горизонтальных не более 5мм на 1 п.м.
  4. Должна быть индивидуальная линия электропитания с защитой на 20 ампер и резервное питания из расчета работы не менее 2 суток, например, источник бесперебойного питания UPS на 1-1.5 кВт.
  5. Газовый котел устанавливается без плотного прилегания к стене, между ними должен быть небольшой зазор, поэтому переделывать заводское крепление запрещается.
  6. После завершения сторительно-монтажных работ котла, его подключают к инженерным внутридомовым сетям: электро, вода и газ.
  7. Подключение к газовой магистрали осуществляется профильными специалистами.
  8. В систему отопления заливают только обычную или умягченную воду, запрещено использовать дистиллированную воду, спиртосодержащие растворы или антифриз. Теплообменники выполнены из расчета применения стандартной водопроводной воды, дополнительно можно использовать только жидкость прописанную производителем в заводской инструкции для газовых котлов наружного размещения.
    Если по какой-то причине во внутритрубнойсистеме все же был антифриз, то ее промывают водой не менее двух раз, поскольку смесь воды и антифриза в бойлере взрывоопасна.
  9. Вода и газы во внутреннем теплообменнике агрегата работают по противотоку, если при монтаже перепутаны патрубки и движение тепловых потоков, котел может перегреться и взорваться.

Специалисты с большим опытом эксплуатации данного вида котлов, советуют размещать в нижней точке системы фильтры грубой очистки, которые продлевают ресурс теплообменника, и выполняют роль дренажного вентиля при очистке внутренней поверхности трубной системы перед началом отопительного сезона.

Обвязка

Что должна включать схема обвязки электрокотла?

  Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
  Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
  Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
  Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
  Манометр. Нужен для визуального контроля давления.

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

  • Производительность (м3/час);
  • Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
  • Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Q=0,86*12/20=0,516 м3/час.

У многих циркуляционных насосов производительность можно регулировать.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Клапан, воздушник и манометр образуют группу безопасности.

Расположение

Где располагаются элементы обвязки?

  • Насос — перед котлом, на участке с наиболее низкой температурой;
  • Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
  • Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

При включении котла индикатор на лицевой панели показывает параметры теплоносителя.

Технология установки отопления и разводки труб

Монтаж систем отопления своими руками начинают с расчета и планировки отопления. В данном случае лучше обратиться к профессионалам, так как ошибки приведут к серьезным проблемам, вплоть до аварий и выхода из строя оборудования. Мастера компании “МариСруб” подберут и рассчитают систему отопления, предоставят необходимые материалы и оборудование, быстро и качественно выполнят монтаж. Подробнее об услуге читайте здесь.

После расчетов подбираются подходящие устройства, среди которых трубы, котлы, радиаторы, насосы и пр. После чего согласно схеме в доме устанавливают приборы. В первую очередь, устанавливают котел. Учтите, что для твердотопливного устройства нужно оборудовать отдельную котельную, дымоход и дополнительную вентиляцию. Электрические и настенные газовые котлы устанавливают непосредственно в жилом помещении.

При оборудовании котельной учитывают несколько параметров. Площадь помещения должна быть не менее семи квадратных метров с хорошей вентиляцией и дымоходом. Стены и пол рядом с котлом отделывают огнеупорным материалом. Само устройство устанавливают на расстоянии минимум 50 сантиметров от стен.

Для установки радиаторов внутри дома используют специальные крепежи. Для деревянного дома подойдут кронштейны, на которые затем и вешают батареи. Кронштейны устанавливают под оконным проемом. В дальнейшем при необходимости устанавливают циркуляционный насос и распределительный коллектор. Только затем начинают прокладку магистральных труб от котла к радиаторам.

При водяном отоплении магистральный трубопровод укладывают с небольшим наклоном в 3-5 градусов на 1 погонный метр. Разводку магистралей выполняют при помощи металлических или полипропиленовых труб. Первый вариант подходит для твердотопливного котла, в остальных случаях используют полипропиленовые и металлопластиковые изделия Диаметры труб подбирают индивидуально в зависимости от планировки, вида приборов и котлов. Для проведения трубопровода через стены делают специальные отверстия.

В последнюю очередь устанавливают радиаторы. При монтаже батарей своими руками нужно соблюдать определенные параметры. Так, расстояние до пола должно составлять 10-12 сантиметров, до подоконника — 10 сантиметров. Если прибор не закрывает проем под окном полностью, можно установить два носителя. После установки на входе и выходе оборудования монтируют запорный и регулирующий краны, при необходимости добавляют датчики тепла.

Важные особенности котлов

Материал теплообменника

Сердце любого котла — теплообменник. Именно он нагревается в процессе горения и передает тепло циркулирующей по трубам и радиаторам жидкости. Теплообменники чаще всего делаются стальными или чугунными.

Теплообменник из чугуна предпочитают за долговечность — при правильной эксплуатации, они прослужат не один десяток лет. Чугун не боится коррозии и уверенно выдерживает статические нагрузки.

Чугун хрупкий материал. При возникновении трещины, залатать ее не получится, поэтому чугунные котлы состоят из секций. Появилась трещина — меняют секцию.

Энергобыт Сервис → Услуги:Замена секций теплообменника

Еще чугун не любит больших перепадов температур. Если отопительный контур протяженный, вода в котел возвращается полностью остывшая — это может стать причиной раскола котла. Чтобы избежать термоудара, в обвязке котла обеспечивают подмешивание выходящей воды во входящую, или используют гидрострелку.

Количество контуров

Одноконтурный котел — классический и надежный вариант. В зависимости от задач он может оснащаться дополнительным оборудованием. Если к нему купить бойлер косвенного нагрева, то вы получите горячую воду.

Двухконтурный котел дает относительно недорогую возможность получить и отопление, и горячее водоснабжение. Но это вариант для небольшого дома, в котором проживают 1-2 человека. Такой котел оснащен вторым теплообменником — для ГВС, который крайне чувствителен к качеству бытовой воды и может быстро выйти из строя из-за накипи. Двухконтурный котел дороже одноконтурного, но дешевле варианта с бойлером.

Трех- и более контурные системы создаются на базе одноконтурных котлов (их может быть несколько). Новые контуры добавляются при помощи распределительных гидроколлекторов. Так можно подключить и горячую воду, и теплый пол, и сделать отдельный контур для второго этажа.

Выводы:

  1. Планировать отопительную систему лучше всего еще на этапе проектирования дома, но в большинстве случаев неразрешимых проблем в готовых домах нет.
  2. Определитесь, какие функции вам нужны от котла отопления, после этого выбирайте какое решение для этого лучше вам подходит.
  3. Двухконтурные котлы — вариант «два в одном». Не нужен бойлер, и есть горячая вода. Это сравнительно недорогой вариант, но для одного-двух пользователей и небольшого дома.
  4. Газ — лучший вариант для отопления. Иногда нужно подождать газификации, в этом случае воспользуйтесь альтернативой — дизельный котел с возможностью переоборудования в газовый.
  5. Твердотопливные котлы покупают, когда нет доступа к другим видам энергии.
  6. Электричество очень удобно для отопления, но стоит неприлично дорого.

Место и характеристики помещения для установки

Все агрегаты более 30.0 кВт устанавливаются в отдельностоящем помещении, не более чем для 2-х агрегатов, с объемом помещения более 15.0 м3. Запрещена установка котлов в ванных, туалетах и тем более в жилых помещениях.
Общие требования к котельным:

  1. Высота до перекрытия более 2.2 м.
  2. Агрегат размещается от двери не более 1 м, лучше у ее противоположной стены.
  3. Свободное пространство у фронтальной стены котлоагрегата — не менее 1.3 м.
  4. Ширина дверного проема более 0.8 м, а дверь наружного открытия.
    Окно оборудуется фрамугой, отрывающейся наружу с застеклением не менее 0.5 м2.
  5. Поверхности стен закрываются огнеупорными материалами.
  6. Для электроснабжения котла проводится отдельная линия от абонентского щитка для освещения, обслуживания с индивидуальной защитой с УЗО.
  7. Для заполнения схемы водой, в котельную подводится водопровно-канализационная система.
  8. Полы выполняют строго по уровню, в виде армированной бетонной стяжки и, последующим, покрытием, например, керамикой.
  9. Котлы с закрытой топкой не регламентируются по размерам топочного помещения, поскольку процесс горения протекает с принудительной подачей воздуха и организованным выводом дымовых газов через коаксиальный дымоход, но специалисты советуют все же, придерживаются минимальных размеров по площади – 4.0 м2 и высоты 2.2 м.

При размещении двухконтурного газового котла на кухне соблюдают следующие правила:

  1. Расстояние от пола до нижнего патрубка котла более 0.80 м, но не ниже водоразборного крана. Последние модификации газовых котлов хорошо вписываются в интерьер на кухне, размещаясь в кухонном гарнитуре.
  2. Под агрегатом укладывают стальной лист квадратной формы не менее 1м2, который не должен загромождаться бытовыми предметами.
  3. Кухня не должна иметь зоны для скопления продуктов горения или газа.
  4. Для установки напольных конструкций существуют свои требования — котел размещают на бетонном или каменном основании, с толщиной не меньше 50 см.

Характеристики и некоторые элементы монтажа парапетного котла

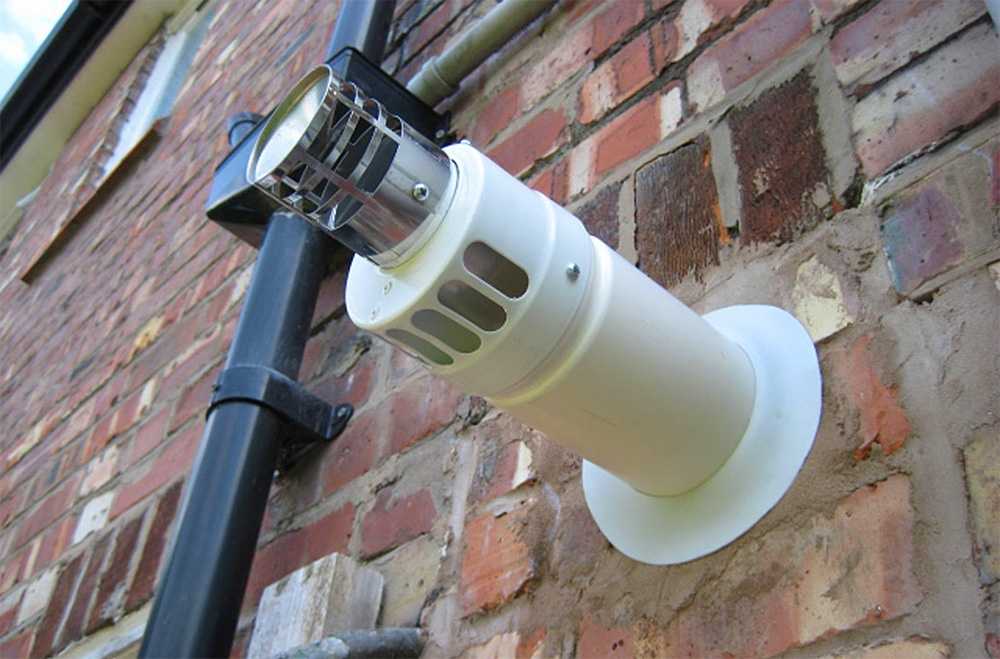

Парапетный котёл – это вариант котла с закрытой камерой, в котором коаксиальная труба является частью конструкции и располагается на задней стенке. Таким образом, котёл вешается на стену, а его небольшие трубы выводятся в подготовленное для них отверстие.

Эта система заметно упрощает монтажные работы. Не нужно покупать отдельно детали газохода и вентиляции, проводить их через кровлю.

Для обитателей городских квартир такой котёл – просто находка.

Особенности:

  • Они, так же как и обычные, могут только отапливать, либо ещё и греть воду;
  • На корпусе имеются конвекционные отверстия, благодаря которым агрегат можно использовать, как обогреватель для одной комнаты и не подключать к радиаторам;
  • Могут быть мощностью от 15 до 45 кВт.

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

  1. Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
  2. Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

  • в экстремальные холода;
  • во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
  • в межсезонье (в одиночку).

Применяют разные схемы подключения:

  • параллельную;
  • последовательную;
  • каскадную.

Дымоход – важная составляющая отопительной системы

О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:

Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.

В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери

Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.

Дымоходная труба должна быть установлена максимально близко к котлу.
Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.

Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.

Расположение радиаторов в системе естественной циркуляции и их подключение

На самом деле для циркуляции неважно, на какой высоте будут установлены радиаторы. Иногда на нижнем этаже их просто невозможно расположить выше котла

Побуждением к циркуляции станет увеличивающийся вес остывающей воды в дальнем стояке. Он будет перевешивать вес разогретой воды в подающем коллекторе. Точно так же, остывая в каждом стояке и в радиаторах верхних этажей, теплоноситель под своим весом будет двигаться и через нижние приборы отопления. Поэтому утверждение о том, что циркуляции не будет, несостоятельно.

Однако подводные камни есть и здесь. Дело в том, что температура нижних радиаторов при расположении на уровне котла, будет невелика. Ведь скорость движения теплоносителя зависит от скорости его остывания. На одной высоте в системе он будет иметь примерно одинаковую температуру.


Неправильная установка радиаторов для самотечной системы отопления

То есть температура радиаторов, расположенных ниже котла, будет не выше, чем у «обратки». Потребуется увеличивать полезную площадь поверхности отопительных приборов, увеличивая число секций или самих радиаторов.

Разрабатывая схему отопления с естественной циркуляцией воды, рекомендуется располагать котел как можно ниже. Если есть подвальное или полуподвальное помещение, то это идеальное место для котельной. Ну а если все же не удается разместить котел в нижней точке дома, то рекомендуется расположить радиаторы как можно выше.


Правильная установка радиаторов для самотечной системы отопления

Классификация систем водяного отопления

По способу циркуляции теплового носителя водяное отопление бывает с естественным и принудительным током жидкости.

С естественной циркуляцией

При устройстве разводки с естественной циркуляцией теплоносителя, монтаж системы отопления в частном доме выполняется без использования циркуляционного насоса. Такие контуры больше подходят для одноэтажного дома.

В этих контурах ток теплоносителя происходит за счет разницы плотности нагретой и охлажденной воды. Поскольку холодная вода имеет большую плотность, обязательно делают уклон магистрали с обраткой в сторону котла. Минимальный процент уклона трубопровода равен 0,5.

При монтаже системы придерживаются следующих правил:

Котел устанавливается в самой низкой точке разводки

Перепад высот между радиаторами и нагревательным элементом должен составлять не менее 0,5-1 м.
Расширительный бак устанавливается выше трубной разводки на 50 см.
От котла делают вертикальный разгонный стояк.
Важно правильно подобрать диаметр труб, чтобы скорость циркуляции воды была в пределах 0,1-0,25 м/с.
При использовании расширительного бачка закрытого типа его устанавливают на одном уровне с котлом. В самой высокой точке системы монтируется воздухоотводчик.

С принудительной циркуляцией

В контурах с принудительным током теплоносителя обязательно устанавливается циркуляционный насос. В этом случае нет необходимости делать подающий трубопровод под уклоном.

Контуры с принудительной циркуляцией могут использоваться в одноэтажных и многоэтажных домах

Важно лишь правильно выбрать мощность циркуляционного насоса

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

  • индикатор фазы;
  • кусачки;
  • стриппер (приспособление для снятия оболочки с жил) или нож.


Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

  • медные провода с сечением, соответствующим потребляемому насосом току;
  • клеммы типа WAGO или самоизолирующие зажимы;
  • диэлектрическая клейкая лента;
  • короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

  1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
  2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
  3. Трехходовой вентиль с термоголовкой.
  4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

  1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
  2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
  3. Разгонного коллектора не делают.
  4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
  5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
  6. Помпу размещают между 3-ходовым вентилем и отопителем.

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

  • ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
  • змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

  • одноконтурного или двухконтурного типа;
  • с камерой сгорания закрытого или открытого типа;
  • оснащенными различными системами розжига;
  • с бойлером для нагрева воды наружного или внутреннего типа;
  • устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.


В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.


Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения


Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.


Устройство котлов с различными типами камеры сгорания


Так выглядит коаксиальный дымоход со стороны улицы

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.


Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.


Устройство газового котла со встроенным бойлером


Размещение внешнего бойлера потребует больше места на кухне

Требования к дымоотводу и вентиляции

В котельной обязательно монтируется вентиляционный канал. Для этого в стене проделывается отверстие с сечением более 0,02 м2 (такой же или немного больше, чем у котла).

Расположение газового котла соотносится с дымоходом. При этом  соблюдаются высота и площадь канала согласно техническим характеристикам газового оборудования.

  • Для дымоотвода используются трубы из нержавеющей стали.
  • Внешний дымоход можно смонтировать  из других материалов, которые не горят — керамика, углеродистая сталь и т.п.
  • Горизонтальная часть дымоходной трубы не превышать 3 метров.
  • Сечение канала — не менее размера присоединительного патрубка котла, нормируется изготовителем газового оборудования.

Внутри дымохода скорость потока должна составлять 15-20 м/сек. Подобная тяга обеспечивается при высоте трубы примерно 5 метров.

В вентиляционный канал выводить дым нельзя. В котельных со стандартной вытяжкой воздухообмен происходит за счет притока воздуха снаружи помещения и проникающего из соседних комнат.

  • Соединения всех труб герметизируются для исключения задымления и снижения тяги.
  • Труба, которая соединяет дымоход с котлом, должна быть менее 0.25 м. Она оборудуется сервисным люком для прочистки.
  • Подумайте, прежде чем разместить  дымоотвод неподалеку от оконного проема. Минимальное расстояние от него должно составлять 0,6 м.
  • В трубе не должны монтироваться более 3 поворотов.
  • Дымоход может располагаться внутри капитальной стены или пристраиваться к ней.
  • Высота внешнего дымохода не должна быть ниже конька крыши или точки, расположенной на линии под углом 15° при удалении от конька. При несоблюдении данного требования необходимо использовать специальную турбину, улучшающую тягу.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
