Обвязка котла отопления своими руками

Плюсы и минусы

К плюсам следует отнести:

  • Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
  • Становится возможной организация ГВС.
  • Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
  • Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

  • Необходимость тщательного проектирования отопительного контура.
  • Приходится выполнять комплекс сложных и трудоемких работ.
  • Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Особенности обвязки одноконтурных и 2-хконтурных котлов

Основное отличие существующих способов организации обвязки отопительных систем состоит в их энергетических возможностях. Мощности одноконтурных котлов, как правило, хватает только для того, чтобы отапливать строение – греть батареи. Такой агрегат не позволяет нагревать воду для бытовых нужд, о чем потребителю придется позаботиться отдельно. 2-хконтурные котлы могут не только отапливать дом, но и греть воду, необходимую для мытья посуды или принятия душа.

Принцип работы 2-хконтурного котла


Конструкция двухконтурного котла

В конструкции этих агрегатов предусмотрен специальный теплообменный узел (теплоаккумулятор), предназначенный для нагрева воды и имеющий два исполнения:

  • изделия проточного типа, имеющие режим «главенство ГВС»;
  • агрегаты, оснащенные встроенным бойлером.

Если требуется принять душ или просто помыть посуду, в первом случае достаточно переключиться на этот режим, после чего к котлу подсоединится 2-й контур ГВС. Такое исполнение характерно для агрегатов отечественного и зарубежного производства. Обвязка двухконтурного котла проточного типа оптимально подойдет для домов или городских квартир не слишком большой площади (до 75-86 кв. метров.), так как в эти агрегаты встроены не очень мощные теплообменники.


Принцип работы бойлера для нагрева воды

Совсем другое дело – котлы, оснащенные накопительным бойлером, у которого емкость бака варьируется от 160 до 190 литров. Они предназначаются для нагрева воды как в накопительном, так и в проточном режиме.

Бойлерные модели еще на стадии производства оборудуются специальным теплообменником, в котором отдельно циркулирующая вода нагревается за счет энергии теплоносителя основного нагревательного контура. Для их нормальной работы производителем предусмотрен особый клапан, управляющий направлением движения энергоносителя. Принцип главенства системы ГВС состоит в следующем:

  • когда клапан находится в закрытом положении, теплоноситель, нагретый до заданного уровня, циркулирует по отопительной системе, обогревая жилое пространство;
  • если кто-то из жильцов откроет кран ГВС, котел прекращает нагрев воды для отопления и продолжит греть ее в бойлере, при этом второй отопительный контур бездействует;
  • после того как вентиль на трубопроводе с горячей воды закрывается, система тут же направляет теплоноситель в батареи.

Принцип работы и устройство одноконтурной обвязки


При одноконтурном обвязывании котла в его конструкции имеется один теплообменник, нагревающий воду только для отопительной системы. При желании получать от него теплую жидкость для мытья посуды потребуется приобрести и смонтировать рядом бойлер косвенного нагрева. Основной его элемент – камера сгорания с размещенной в ней газовой горелкой и змеевиком, поверх которого и располагается теплообменник.

Жидкость в системе циркулирует естественным способом или же для этих целей используется водяной насос.

В большинстве одноконтурных моделей предусмотрена возможность подсоединения к ним полипропиленовых патрубков от бойлера. После этого однотрубная система начинает функционировать в 2-хконтурном режиме с одновременным соблюдением принципа приоритета.

Достоинства и недостатки одноконтурного котла


Схема одноконтурного газового котла

Однотрубный вариант организации обвязки ТТ котлов имеет следующие преимущества:

  • сравнительно низкая стоимость;
  • небольшие затраты на покупку, установку и техобслуживание системы;
  • достаточная для отопления мощность и высокий КПД.

Большинство одноконтурных моделей выпускается в напольном исполнении, что позволяет использовать теплообменники на основе чугуна. Благодаря этому эффективность работы теплоносителя повышается, что означает допустимость обогрева с их помощью значительных площадей (более 100 кв.м.).

Применение дополнительных котлов

В схему обвязки твердотопливного котла можно включить довольно необычный элемент – это электрический котел. Его нельзя назвать обвязкой, это скорее простое дублирующее дополнение. Такие схемы задействуются при отсутствии места под размещение теплоаккумулятора. Электрокотел работает в паре с дровяным агрегатом, автоматически включаясь при фиксации падения температуры в контуре. Преимущества схемы:

  • Поддержание стабильной температуры в отоплении;
  • Не нужно тратиться на бак – самый простой электрокотел стоит всего несколько тысяч рублей;
  • Возможность обогрева при временном отсутствии дров;
  • Спокойный ночной сон, так как не нужно выскакивать из теплой постели для заброски следующей порции дров в ненасытную топку.

Есть и недостатки:

Помимо прочего использование резервного электрокотла крайне неэффективно, если в вашем районе случаются частые перебои с электричеством.

  • Резервный электрокотел потребляет много электроэнергии, что приводит к удорожанию эксплуатации системы отопления – это не самая выгодная схема;
  • Для питания мощного котла потребуется отдельная линия и хорошая электропроводка;
  • Особо мощные модели электрокотлов требуют подключения к трехфазной сети.

Поэтому вклад в покупку теплоккумулятора будет более выгодным.

Какие трубы лучше для обвязки котельной

Какие трубы выбрать для котельной. Ну трудно сказать…  Начинать наверное нужно с консультации с мастером – монтажником отопительных систем.  Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.

Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник ????  60 кВт время горения 4 часа.  За это время заряжается двух тонный танк теплом на весь день, до следующей топки.

Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.

Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.

В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.

Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.

Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.

При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные.  В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.

Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде

Как обвязать котел – варианты.

– начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла.

Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.

Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки.

С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей.

Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.

Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь.

Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом.

А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.

При обвязке твердотопливных котлов с высокой рабочей температурой  (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом

Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

  • Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
  • Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
  • Поддержание давления в системе на требуемом уровне (расширительный бак).
  • Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

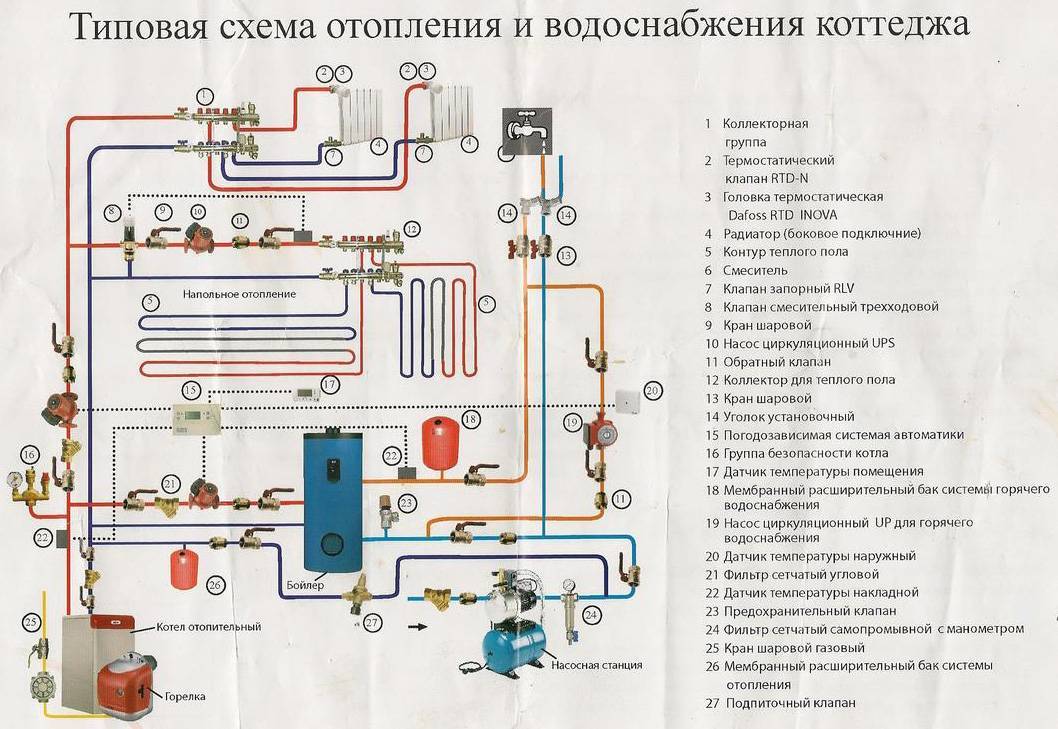

Основные элементы схемы

  • Генератор тепла – котел.
  • Мембранный (расширительный) бак – экспансомат.
  • Регулятор давления.
  • Трубная магистраль.
  • Запорная арматура (краны, клапана).
  • Фильтр грубой очистки – «грязевик».
  • Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

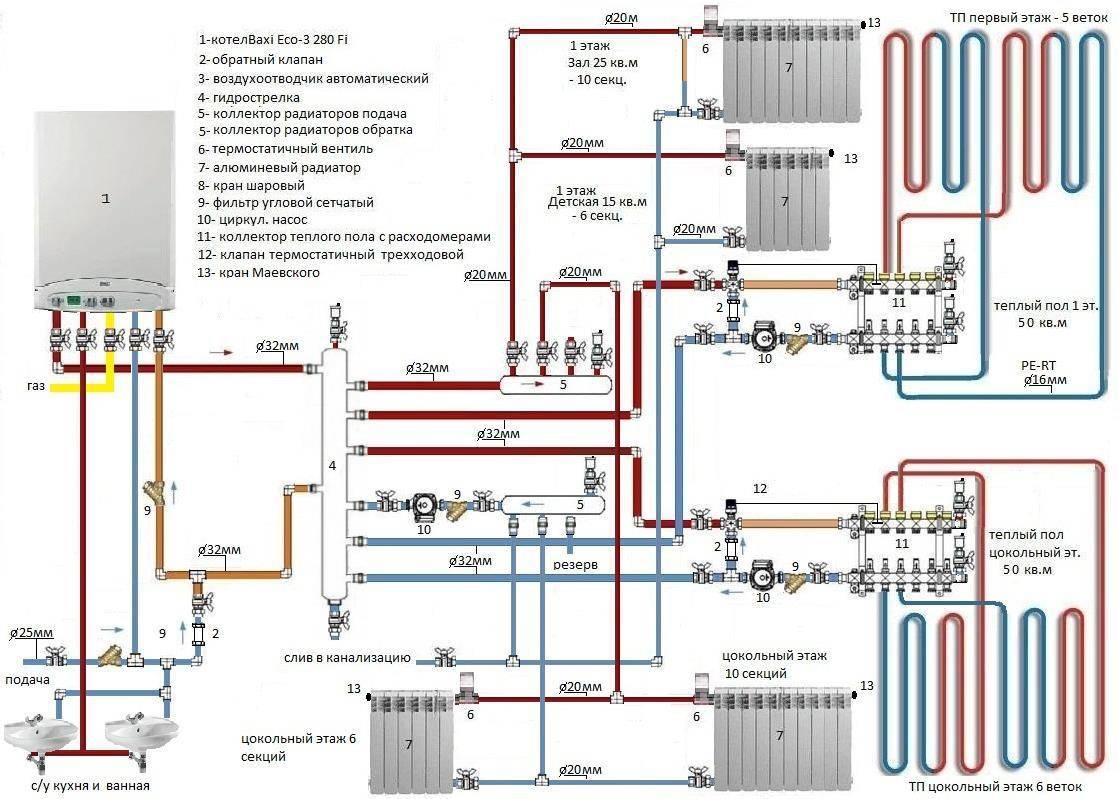

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

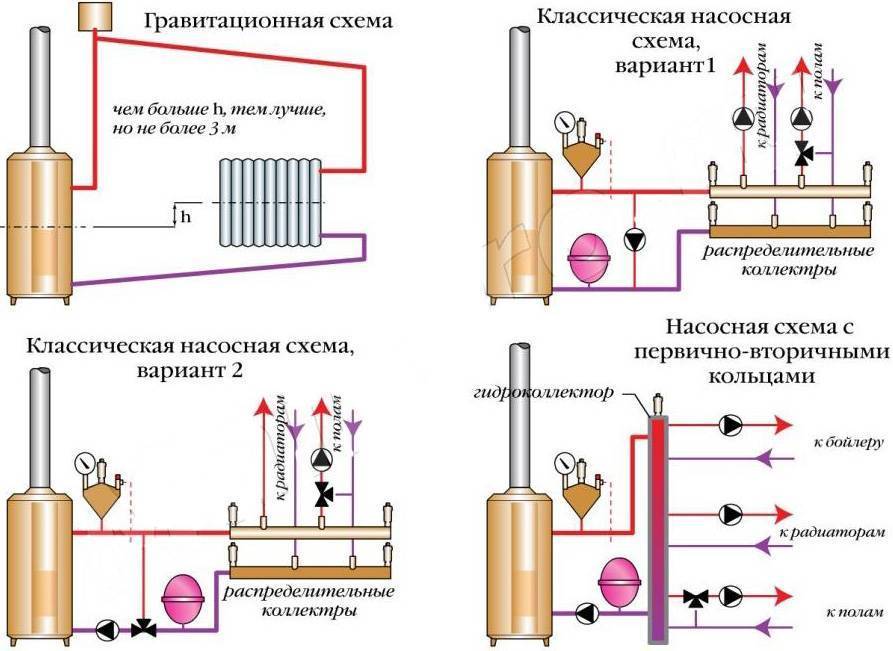

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

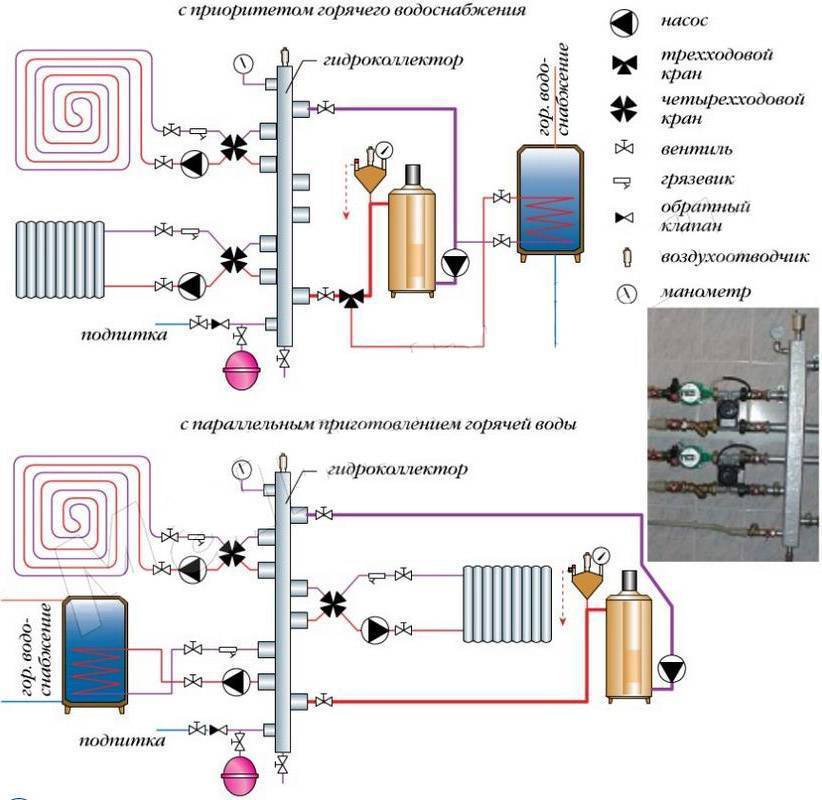

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Использование трехходового клапана

Создавая схему обвязки твердотопливного котла своими руками, следует продумать необходимость установки трехходового клапана. Правильно спроектированная система отопления должна показать не самое большое различие между температурой воды в обратной и подающей трубе – обычно она колеблется в пределах 20-30 градусов. Но иногда этот параметр выходит за пределы нормы, из-за чего температура в «обратке» падает.

Казалось бы, что в этом нет ничего страшного, так как твердотопливный котел в любом случае доведет теплоноситель до заданной температуры. Но на практике это частенько приводит к образованию конденсата, вызывающего коррозию. Нейтрализовать это явление помогает трехходовой клапан. Он устанавливается между подающей и обратной трубой, подмешивая более горячий теплоноситель из подающей в «обратку».

В результате смешения температура в обратной трубе отопления повышается, из-за чего образование конденсата становится невозможным. Вместе с трехходовым клапаном поставляется температурный датчик, замеряющий температуру «обратки». Как только ее температура достигнет нормы, подмешивание горячего теплоносителя прекратится.

Обратите внимание, что в данной схеме обвязки твердотопливного котла циркуляционный насос должен располагаться между клапаном и отопительным агрегатом, а не где-то в другом месте.

Принудительная циркуляция

Такой способ считается наиболее популярным и распространенным, т.к. насос осуществляет интенсивное перекачивание теплоносителя через систему и эффективность обогрева возрастает на 30 %.

В качестве плюсов можно отметить возможность осуществлять регулировку температуры и небольшой расход труб при монтаже. Система будет стоить дороже, т.к. она более сложная и требует большее количество приборов. Установленные узлы предполагают наличие балансировки, а вся система — регулярного обслуживания. Помимо этого необходим источник электрической энергии.

Если производить монтаж комбинированной системы, то в ней будут сочетаться достоинства обеих предыдущих. Вы можете переключить ее в любой режим работы посредством байпаса, который установлен совместно с насосом. При этом функционирование отопления будет находиться в непосредственной зависимости от подачи электрической энергии в дом.

Как правильно обвязать котел отопления схема

Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Особенности конденсационного оборудования

Современное развитие технологий производства и защита окружающей среды обусловили появление нового вида газового оборудования: конденсационного котла. Главными особенностями такого агрегата являются следующие показатели:

  • Высокая экономичность (расходуется примерно до 20% меньше энергоресурсов).
  • Экологическая чистота.

Давайте рассмотрим конструктивные особенности конденсационных систем отопления:

  • Образовавшийся во время горения газа водяной пар не выбрасывается наружу. Его при помощи специальных патрубков используют для дополнительного нагрева теплоносителя.
  • Это достигается применением специально разработанного теплообменника и особой конструкции камеры сгорания.
  • Отработанные газы проходят через дополнительный контур, отдавая свое тепло обратному контуру, где циркулирует теплоноситель.
  • Благодаря такой особенности повышается КПД конденсационного котла и экономится значительное количество энергоносителя.

Рассмотренная схема обвязки является универсальной и применяется практически для всех моделей газового двухконтурного оборудования. Если к обвязке котла подойти грамотно, вполне можно справиться своими руками. Кроме того, дополнительно можно установить контроллер, который будет следить за температурой в помещении, и включать котел только при необходимости.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Подсоединение котла к источникам питания

 1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС.
5. Обратка отопления

 При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Что такое обвязка

Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. На весь процесс уйдет максимум неделя.
Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами. Каждый из контуров комплектуется собственным насосом и в случае низкотемпературного контура трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.
Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам.
Однозначного ответа нет. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром он же — бойлер косвенного нагрева без насоса продемонстрирован нашим в видеосюжете: Помогла статья?
Правильная обвязка газового котла отопления — схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом вопросе. Обычно устанавливается недалеко от оборудования. Связано это с тем, что нередко в местах пайки внутренний диаметр заужается, а это создает ненужное гидростатическое напряжение и понижает КПД.

Подключения твердотопливных котлов.

В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Обвязка двухконтурного котла отопления полипропиленом — схемы и фото Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими.

Такие системы не зависят от электроснабжения. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами. Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Для контроля давления в системе.

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником. Подключение двухконтурного котла: 1. Гладкость труб, а также максимальная устойчивость к образованию нежелательного солевого налета дает возможность сохранять стабильный высокий показатель скорости постоянного передвижения теплоносителя в течение всего длительного срока активной эксплуатации. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.
Обвязка твердотопливного котла
