Коллекторная система отопления

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Электромагнитные расходомеры

Их принцип работы основан на законе электромагнитной индукции, согласно которой в электропроводной жидкости, проходящей через электромагнитное поле, индуцируется ЭДС, пропорциональная скорости потока (проводника).

Такие расходомеры нашли применение в системах объемного учета теплоносителя и воды на промышленных и энергетических предприятиях. Недостаток – высокая стоимость и вес для диаметров более 300-400 мм, сложность снятия на поверку.

Штанговые электромагнитные водосчетчики работают по принципу погружения датчика в жидкость, где происходит измерение скорости потока. Такие счетчики определяют расход холодной воды в полностью заполненных трубопроводах.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

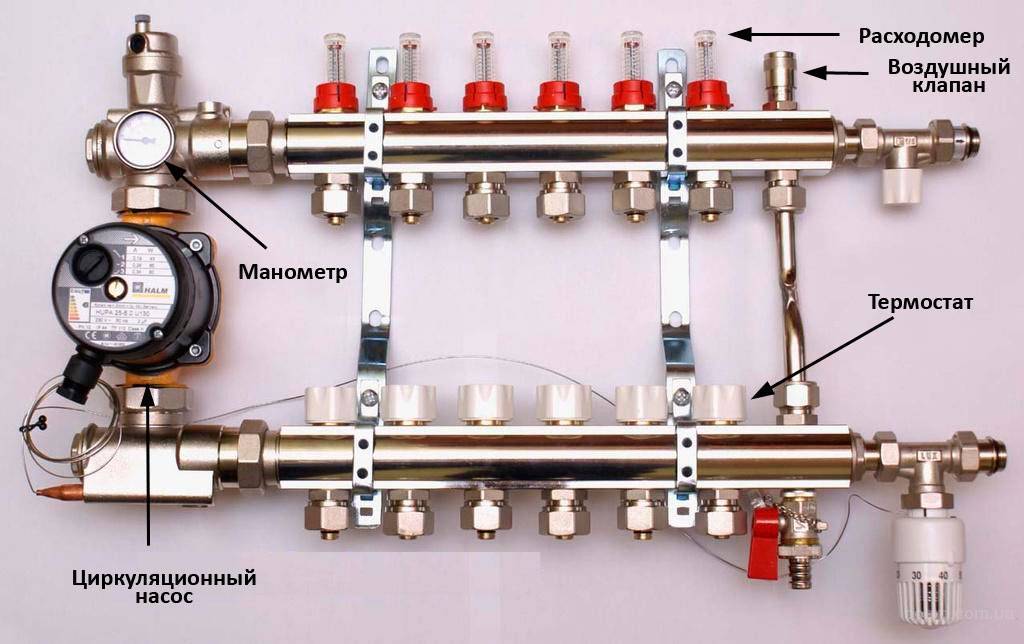

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Частые вопросы

Как правильно в этой системе расположить насос: горизонтально или вертикально?

Вал циркуляционного насоса должен располагаться горизонтально. Если изменить это положение на противоположное, то насос будет периодически перегреваться и в скором времени выйдет из строя.

Можно ли в коллекторную систему подсоединить теплый пол?

Можно, такая система укладывается по всем требования, после чего подкидывается на выделенные патрубки гребенки. Главное условие – чтобы отдельные контуры не сообщались между собой.

Можно ли сделать гребенку своими руками?

Можно, для этого нужно воспользоваться нужным материалом и инструментом, предварительно рассчитав количество патрубков. Это уместно только в том случае, если есть навык в пользовании сварочным аппаратом. Лучше всего приобретать гребенки от производителя, отдавая предпочтение нержавейке.

В завершении стоит отметить, что коллекторная система отопления отлично проявляет себя на больших отапливаемых площадях и идеально подходит для частного дома. В квартире параллельное подключение обычно не используют ввиду небольшой продолжительности циркуляционного круга.

Для квартиры лучше подходит последовательная установка радиаторов. Коллекторная система позволяет регулировать температуру в отдельных помещениях, а при необходимости ремонта можно легко отключить нужный элемент, при этом в других комнатах отопление отключать не придется.

Коллекторная система отопления. Принципы ее работы.

Как я уже говорил ранее, такая вид системы отопления применяется чаще всего в двух и более этажных домах. Но никто не запретит вам применять ее в одноэтажном доме. Тут все зависит от целесообразности. Кроме приборов отопления к коллектору может быть подключен бойлер косвенного нагрева или система подогрева бассейна или теплицы. Так что и в одноэтажном доме можно применить такого рода ухищрение. Главное не забыть о том, что в коллекторной системе отопления может быть только принудительная циркуляция теплоносителя. А это значит, что в ней должен быть хотя-бы один, а чаще всего несколько циркуляционных насосов. Смотрим на рисунок ниже:

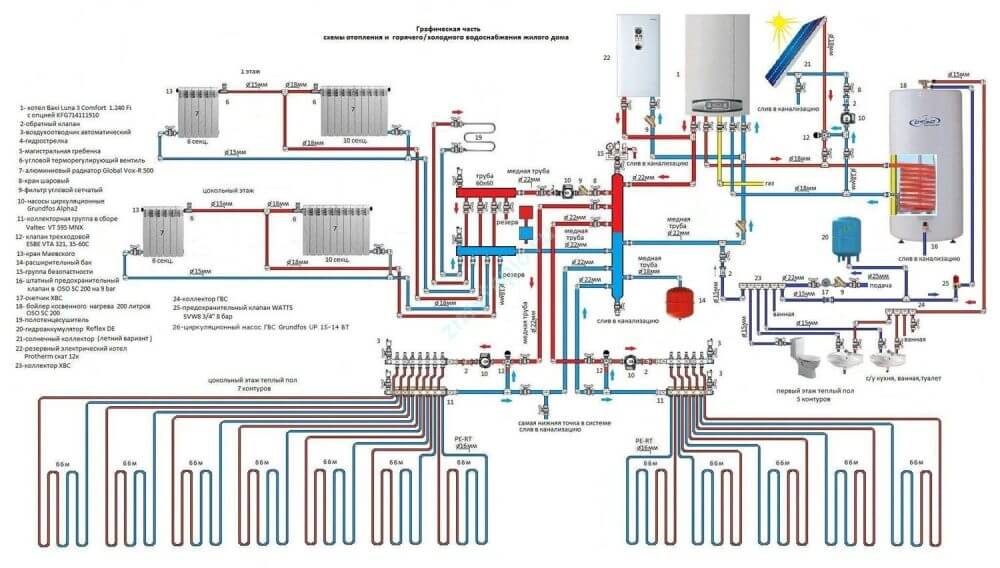

На рисунке изображена схема без бойлера косвенного нагрева. Здесь сделано так, потому что применяется  двухконтурный газовый котел. Ну а если котел будет одноконтурным, то все будет выглядеть немного по-другому:

Тут есть все, что любят современные домовладельцы:

  • Радиаторы.
  • Водяные теплые полы.
  • Резервный электрический котел.
  • Бойлер косвенного нагрева.

Если не считать вместе с насосом котла, то здесь их будет 5 штук. Для того, чтобы циркуляционные насосы не создавали разности давления между коллектором «подачи» и коллектором «обратки» здесь применяется гидрострелка. Благодаря ей, циркуляционный насос котла всегда может обеспечить нужный расход теплоносителя через теплообменник котла, что положительно сказывается на сроке его службы. Контуры теплых полов подключаются через свои коллектора с группами автономной циркуляции. Здесь нужно учесть возможность аварийного отключения электричества. Чтобы обеспечить работу «мозга» котла и циркуляционных насосов во время отключения вам понадобится . Без него циркуляция теплоносителя в системе прекратится, а это чревато всяческими неприятными последствиями.

Многоквартирный дом, в каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Единственным законным вариантом применения коллекторных схем в многоквартирном доме будет такой, когда в процессе строительства были установлены дополнительные вентили, позволяющие подключение контуров разных конфигураций.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

  • К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
  • От первого коллектора разводят трубы к верхним штуцерам радиаторов.
  • Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
  • Второй коллектор соединяют с нагнетательным насосом.
  • Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Реализация проекта

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.

Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны.

Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Что дает подобный способ разводки?

Такая схема обустройства водопровода или системы отопления предлагает пользователю важное преимущество — стабильное давление в каждой точке трубопровода. Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа

Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа.

Второе преимущество позволяет регулировать температуру в каждой зоне жилища из одного места — коллекторного шкафа. Ведь пользователь может уменьшить напор подачи воды буквально в каждую батарею. Причем общий напор от этого не изменится.

Коллекторное отопление двухэтажного дома

Важно понимать, что при коллекторной схеме отопления одноэтажного или двухэтажного дома сама система обогрева практически не меняется. Так же присутствует котел, расширительный бачок, трубы и радиаторы. Конечно же, в двухэтажном доме количество последних двух будет больше

Конечно же, в двухэтажном доме количество последних двух будет больше.

Важным является давление и текучесть теплоносителя. Схема отопления двухэтажного дома не может рассчитывать на самостоятельное передвижение жидкости. В системе обязательно должен быть установлен насос. А в некоторых проектах и не один.

Так, насос, установленные на обратной трубе, подает воду в обогреватель, откуда дальше она поступает в коллектор. С этого места теплоноситель подается во все необходимые места. Далее по обратным трубам приходит в соответствующий коллектор. И цикл повторяется.

Можно установить коллектор ниже уровня тёплого пола — например, в подвале?

Бывают случаи, когда распределительно-смесительный узел приходится монтировать не на этаже укладки тёплого пола, а ниже, допустим, если котельная находится в подвале, или вы просто не хотите портить интерьер в квартире.

Такая разводка допустима, установка коллектора производится в той же последовательности, что и обычно. Есть только одна проблема — не возможна автоматическое стравливание воздушных масс из магистрали, если воздухоотводчик размещён на гребёнке.

Выход — монтаж воздухоотводчика на трубе обратки между гребёнкой и петлями пола, а перед ним устанавливается запорное приспособление с отсечным клапаном. Обязательно наличие доступа к воздухоотводчику.

Тёплый водяной пол относится к современной системе отопления, отлично подходящей для обустройства в частных домов. При грамотном монтаже «пирога» пола и коллектора, конструкция способна обеспечить комфортные условия в помещении.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Функционирование коллектора

Основная функция коллекторного оборудования – равномерная раздача теплых потоков, поступающих от нагревателей и возвращение остывших обратно к котельному оборудованию. Благодаря этому, отдельно расположенные ветки, теряют зависимость.

Устройство представляет собой систему распределения, состоящую из двух частей:

  • распределительной ветки, отвечающей за подвод тепла;
  • обратной гребенки, которая отводит теплоноситель к нагревателю.

Называется все это коллекторной группой. Распределительная ветка имеет несколько подключений, которые ведут к нагревательным элементам. При наличии таких вентилей есть возможность отключения контура на ремонт. Либо простая регулировка давления в системе по собственному желанию.

С целью повышения производительности и получения возможности контроля обогревом каждой комнаты, распределительную ветку можно задействовать также, для:

  • спуска воздушных пробок;
  • для слива воды;
  • приборов, следящих за расходом;
  • счетчика тепла.

Сборка коллекторного узла

Работа коллектора не сложная, горячая жидкость попадает в систему распределения гребенки, которая отвечает за дальнейшее продвижение по системе. После того как жидкость достигает середины коллектора, скорость течения падает, потому что диаметр увеличивается. В результате такой хитрости, жидкость быстро успевает распределиться по всем отводам.

Через патрубки вода разносится по контурам и движется к регистрам или по конструкции теплого пола. Такая процедура распределения, дает возможность прогреть все помещение равномерно.

Как только жидкость достигнет радиатора и отдаст тепло, она выходит с обратной стороны и отправляется по другой трубе в обратном направлении. Достигнув распределительного блока, вода подается на обратку, и после течет опять к теплогенератору.

Если использовать систему с коллектором в частном доме, то это будет самым лучшим вариантом. Единственным минусом является большая стоимость. В отличие от простой системы, оборудования на эту, понадобится гораздо больше денежных вложений.

Схема комбинированного отопления VALTEC

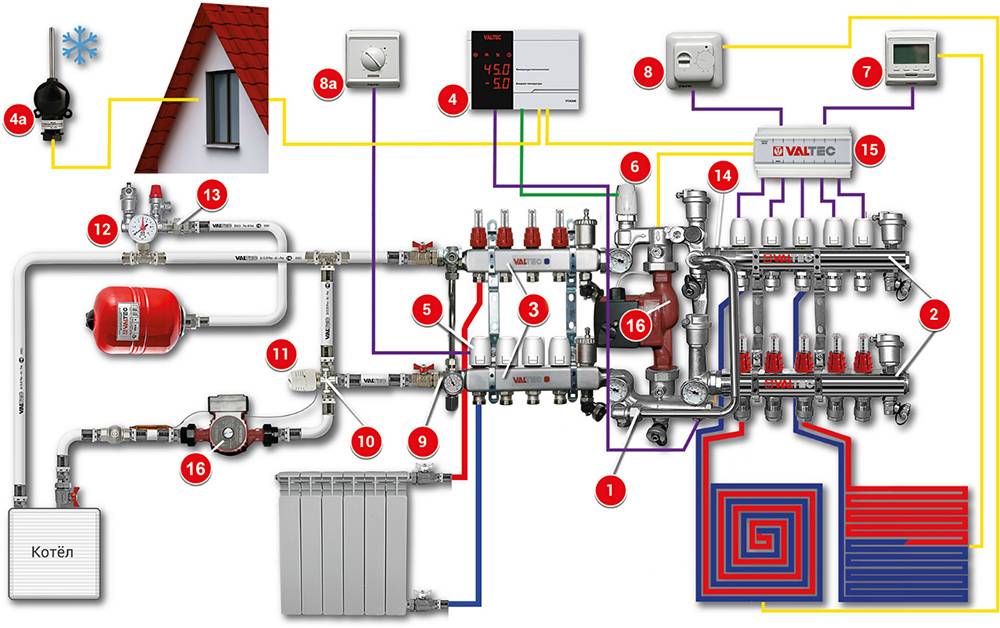

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.

Артикул Наименование Производитель
1 VT.COMBI.S Насосно-смесительный узел VALTEC
2 VTC.596EMNX Блок коллекторный с расходомерами VALTEC
3 VTC.586EMNX Блок коллекторный из нерж. стали VALTEC
4 VT.K200.M Контроллер с погодозависимым управлением VALTEC
VT.K200.M Датчик температуры наружного воздуха VALTEC
5 VT.TE3040 Электротермический сервопривод VALTEC
6 VT.TE3061 Аналоговый сервопривод VALTEC
7 VT.AC709 Хронотермостат электронный комнатный с датчиком температуры пола VALTEC
VT.AC601 Комнатный термостат VALTEC
8 VT.AC602 Комнатный термостат с датчиком температуры тёплого пола VALTEC
9 VT.0667T Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях VALTEC
10 VT.MR03 Клапан трехходовой смесительный для поддержания температуры обратки VALTEC
11 VT.5012 Термоголовка с выносным накладным датчиком VALTEC
12 VT.460 Группа безопасности VALTEC
13 VT.538 Сгон-отсекатель VALTEC
14 VT.0606 Сдвоенный коллекторный ниппель VALTEC
15 VT.ZC6 Коммуникатор VALTEC
16 VT.VRS Насос циркуляционный VALTEC

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

Виды коллекторов

На сегодняшний день производители предлагают множество моделей таких устройств, как распределительные гребенки для отопления. Среди таких моделей можно найти приборы, имеющие максимальный набор элементов. К примеру, на подающей части могут быть расходомеры, которые регулируют поток носителя тепла в каждой петле, чтобы он лучше распределялся. На обратной трубе делаются термодатчики для контролирования температуры каждого прибора отопления. Система позволит вам в автоматическом режиме контролировать нагревание каждого радиатора. Цена такой гребенки будет высокой.

Распределительные гребенки для отопления

Можно выбрать и более простые модели. К примеру, латунная гребенка для системы отопления с дюймовым проходом. На приборе есть заглушки на обратном коллекторе, поэтому, если нужно, можно поставить дополнительные приборы. Существуют также и литые устройства, и простые с цанговыми зажимами для труб и металлопластика. Такие коллекторы являются самым дешевым вариантом, но и проблемным. Ведь такое устройство будет страдать от возможного подтекания носителя тепла на том участке, где соединен вентиль, так как уплотнитель быстро изнашивается, а поменять его можно не всегда.

Так, можно взять трубу из нержавейки необходимого диаметра, куда привариваются выходы. Также сюда нужно будет поставить дополнительные элементы для того чтобы получилось полноценное оборудование. Именно поэтому многие используют бюджетный вариант – коллектор для отопления из полипропилена. Такое устройство отопительной системы, как гребенка для отопления из полипропилена, является довольно удобным, но все-таки уступает в качестве.

Изготовление отопительного коллектора своими руками
