Конвектор напольный водяной: встраиваемые приборы для отопления помещений

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.

Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.

И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

Работа внутрипольных обогревателей с вентилятором или без

Процесс представляет собой явление конвекции. Холодный воздух, идущий снизу, после соприкосновения с горячим теплообменником, выполненным из стали или алюминия, прогревается и начинает своё движение вверх. Таким образом, тепло расходиться по помещению.

Типы напольных водяных конвекторов:

С естественной вентиляцией. Этот тип не оснащён дополнительными вспомогательными элементами, способствующими усилению потока тёплых воздушных масс. Процесс конвекции происходит под действием обычных гравитационных сил.

Фото 1. Схема работы напольного водяного конвектора без принудительной вентиляции: воздушные массы движутся естественным образом.

С принудительной вентиляцией (вентилятором). Наличие вентилятора способствует усилению циркуляции воздуха, а, следовательно, и увеличению объёма движущихся воздушных масс. Тем самым возрастает эффективность отдачи тепла.

Как правильно осуществлять подбор?

При покупке в первую очередь обращают внимание на мощность одной секции, чтобы рассчитать необходимое количество для обогрева определенной площади. Также следует брать во внимание тип радиатора с принудительной конвекцией и без нее.

Также следует учитывать такие факторы:

Требуемое давление в системе отопления, чтобы вода хорошо циркулировала и относительно равномерно распределяла тепло по всем помещениям. Особенно это касается жилья в многоквартирных домах. Следует посмотреть давление воды в трубах, обеспечивающих ее подачу в вашу квартиру. С учетом этого определиться, достаточно ли будет такого напора или нет. Информацию об этом можно получить в ЖЭКе. И только убедившись, что давления достаточно, можно приступать к подбору определенной модели радиаторов отопления. Зачастую для отопления квартиры подходит радиатор, способный выдержать давление до 15 атмосфер. Тип энергоносителя с определенными параметрами. Для этого вида радиаторов, устанавливаемых в частном доме, может быть использован любой тип теплоносителя. Это потому что владельцы самостоятельно осуществляют контроль за его состоянием и уровнем температуры

Для людей, проживающих в квартирах, тип энергоносителя имеет важное значение По этой причине нужно особое внимание уделять конструкции и качеству прибора, который будет установлен в вашем жилище. Также необходимо брать во внимание уровень Ph жидкости, с которой может работать, встраиваемая в пол батарея, ее характеристики, температурный режим. Размер труб, их количество (1 или 2)

Размер труб, их количество (1 или 2).

Достоинства водяных конвекторов

Эти приборы способны отсекать все струи холодного воздуха и сохранять баланс тепла, а также распределять нагретый воздух по всему периметру помещения. Благодаря конвектору в комнатах всегда поддерживается хорошая циркуляция, кроме того, они предотвращают выступление конденсата на окнах и других стеклянных поверхностях. Необходимо четко понимать, что встраиваемые или любые другие конвекторы заметно отличаются от привычных радиаторов принципом работы.

Сам термин «конвекция» представляет собой перенос энергии тепла при помощи потоков воздуха, которые исходят от нагревательного элемента. В процессе нагревания воздух становится гораздо легче и способен подниматься вверх, при этом он сталкивается с охлажденными воздушными потоками и затем опять поступает вниз, где в это время он нагревается. В качестве теплоносителя в водяных конвекторах выступает вода – аналогично привычным батареям. Отличие лишь в том, что традиционный обогреватель выделяет тепло своим корпусом, а конвекторный прогревает комнату восходящими воздушными потоками.

Водяной конвектор можно встраивать в любое помещение. Стоит отметить положительные стороны таких устройств.

Инновационный и стильный дизайн многих приборов такого типа позволяет без проблем устанавливать их в помещениях с самой сложной отделкой, при этом все они достаточно компактны и не доставляют никаких неудобств во время эксплуатации. Особенно стоит отметить конвектор водяной настенный, который способен изящно дополнять интерьер любой комнаты.
Такие агрегаты способны сэкономить внушительный объем электроэнергии, поскольку нагрев происходит при помощи горячей воды, небольшое количество которой требуется прибору во время работы. Кроме того, комната, в которой установлен конвектор, обогревается равномерно.
При работе конвектора разница в температуре между полом и потолком является незначительной, в то время как стандартные радиаторы не отличаются таким удобством и комфортом. Во время их работы такая разница может равняться 6-7 градусам, что весьма ощутимо. По этой причине для дома лучше всего выбирать водяной конвектор.
Большинство устройств такого типа оснащаются специальным термостатом, благодаря которому пользователь сможет подобрать для себя самую оптимальную температуру, при этом она будет поддерживаться на протяжении всего процесса работы прибора. Он способен максимально нагреваться до 90 градусов, в то время как диапазон нагрева радиаторов составляет всего 30-50 градусов.
Если в доме установлено несколько конвекторов, например, в полу, их можно объединить в единую систему, которой достаточно легко управлять. Отсутствие возможности потенциального возгорания делает приборы такого типа самыми востребованными исходя из мер безопасности, кроме того, их можно приобрести по очень приемлемой стоимости.

Конструкция встраиваемых в пол конвекторов отопления

Внутрипольный конвектор отопления имеет простую конструкцию и состоит из нескольких составных частей. В первую очередь это нержавеющий корпус, который устанавливается на черновой пол на специальных регулировочных ножках, позволяющих выровнять его по горизонту, и имеет отверстия для подвода отопительных труб.

Внутри корпуса располагается сердце отопительного конвектора – теплообмениик. Теплообменник имеет пластинчатую структуру для лучшего отвода тепла. Большинство таких теплообменников изготавливаются из обычной стали, но она является не самым лучшим материалом для таких устройств, так как подвержена коррозии и хуже отводит тепло, чем ее конкуренты – медь или алюминий.

У теплообменника есть выводы для подсоединения отопительных труб. Дополнительно такие приборы могут оснащаться отсечными кранами, либо термостатическими головками, для полуавтоматической регулировки температуры.

Сами теплообменники монтируются в корпусе с соблюдением необходимых зазоров, предусмотренных конструкцией. Делается это для обеспечения воздушного пространства, необходимого для правильной циркуляции воздушных масс.

Завершает конструкцию встаиваемого в пол отопительного прибора декоративная решетка, которая закрывает теплооменный радиатор, но позволяет проходить через себя воздуху. Конвекторные решетки бывают двух видов:

рулонные;
цельные.

Для изготовления таких решеток применяют следующие материалы:

дерево;
камень;
сталь;
алюминий;
пластик.

Принципиального различия между рулонными и монолитными вариантами нет, за исключением того, что рулонную решетку можно легко свернуть, обеспечив легкий доступ к конвектору для ревизии или уборки. Однако, при использовании внутрипольных конвекторов в проходных местах, следует применять решетки из более износостойких материалов, без использования большого количества пластиковых подвижных частей.

При монтаже встраиваемого конвектора заранее рассчитывают уровень чистового пола. Это нужно для того, чтобы над залитой бетонной стяжкой пола оставалась часть кожуха конвектора, которая будет закрыта чистовым покрытием пола. В итоге чистовое покрытие, будь то ламинат, паркет или плитка, должны лежать вровень с декоративной решеткой, чтобы добиться удобства при хождении по ней.

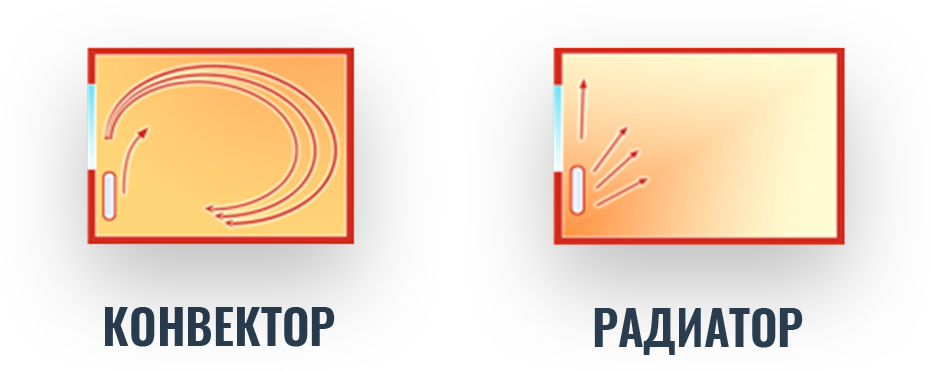

Принцип работы конвекторов и отличия от радиаторов

Хоть визуально конвекторы и похожи на радиаторы, то в особенности своей работы кардинально отличаются. Радиаторы по основе своей работают по принципу излучения (чугунные на 90% излучают тепло). Водяные конвекторы отопления работают по принципу конвекции – то есть забирают в себя холодные потоки воздуха и извлекают уже теплые. Все работает естественным способом.

Плюсы водяных конвекторов по сравнению с радиаторами

Быстро прогревают помещение. Буквально за 5 минут и у Вас уже тепло. Радиаторы в среднем затрачивают на этот процесс 1 час.
Более равномерный прогрев помещения. За счет постоянного движения потоков воздуха прогрев происходит более равномерно.
Долгий срок службы. До 50 лет, если говорим про медно-алюминиевые конвекторы
Могут встраиваться в пол. Отличное решение для больших окон
Имеют цельную конструкцию. Меньше шансов протечки
Отдают тепло уже от 35 градусов теплоносителя. Радиаторы же начинают работать от 65 градусов
Внешний корпус чуть теплый. Минимизируется вероятность получения ожога.

Минусы водяных конвекторов

Из-за своего принципа работы достаточно быстро остывают
Стоят значительно дороже радиаторов. В среднем в 1,5-2 раза
Теплообменники довольно нежные. Большой шанс помять конструкцию

В потреблении тепла, что конвекторы, что и радиаторы практически идентичны. Правда у конвекторов есть плюсы в виде использования погодозависимой автоматики. Это порой позволяет сэкономить от 15%.

Разнообразие конвекторов и способов обогрева помещения

Обогреватели, размещенные или закрепленные у нижней плоскости, бывают двух типов:

Напольные приборы (на ножках).
Настенные радиаторы (с боковым креплением).
Внутрипольные (встраиваемые) конвекторы.

Обе разновидности способны обеспечить качественное прогревание воздуха в зимний период. Они отличаются достаточной мощностью, даже если приходится работать на обогрев помещений с большими (панорамными) окнами. Чаще всего именно для таких потребностей и применяются встраиваемые в пол конвекторы.

Настенный радиатор (с боковым креплением)

Обычно внутрипольные конвекторы тянутся на несколько метров вдоль панорамных окон, поднимающихся от самого пола до потолка.Напольное оборудование монтируют к обычной схеме отопления. Также есть возможность запараллелить разные способы отопления – централизованного и автономного, встроенного парового и работающего от электросети:

СПЛИТ системы (кондиционеры, работающие на охлаждение и нагревание воздуха);
традиционные калориферы;
масляные радиаторы (от сети);
нагревательные кабели и встраиваемые в пол трубы отопления.

Напольные радиаторы компактны, их можно скрыть за декоративными панелями, мебелью или текстилем. Встроенные конструкции вмонтированы в нижнюю плоскость и задекорированы решетками со щелями, по ним можно ходить.

Внутрипольные конвекторы сложно встроить в полы городских квартир, придется поднимать уровень или делать специальный желоб. Отличие частного сектора от городских квартир с централизованным отоплением – большие возможности по выбору способов отопления и экономии тепла.

Компактные напольные конвекторы отопления

Наиболее распространенные варианты:

замкнутый контур с обогревом от твердотопливного котла с применением обычных батарей (настенных и напольных) на водяном теплоносителе;
та же схема, работающая на антифризе (разного типа), есть возможность «разогнать» схему даже после заморозки, когда хозяева некоторое время отсутствовали;
система «теплый пол», ее можно подключить к схеме «умный дом», чтобы запускать перед приходом хозяев, экономя электроэнергию в отсутствие людей, способ обогрева – кабель под покрытием пола.

Электрокамины и другие виды калориферов чаще всего имеют нагревательный элемент и принудительную конвекцию. Включение электроприборов – дополнительная нагрузка на сеть, и если проводка не справляется, возможно аварийное отключение энергии. Поэтому рекомендуется применять именно встраиваемые напольные конвекторы водяного отопления.

Зачем нужны модели с вентилятором

Всё очень просто частично мы уже рассмотрели этот вопрос. Водяной конвектор отопления с вентилятором используется для внутрипольной либо настенной модели в случае отсутствия доступа естественного движения воздуха.

Вентилятор принудительно подаёт воздух в теплообменник, чтобы обеспечивать быстрый нагрев помещения. Но такая модель дополнительно комплектуется системой дренажа для избавления от конденсата, поскольку в этом случае он неизбежно появляется под корпусом прибора.

Теперь мы обладаем информацией о методе обогрева, способах крепления и эксплуатации. Но, как продлить длительность эксплуатации? Для этого стоит 1 раз в год перед отопительным сезоном проверять состояние радиаторов и электропроводки.

Электрические конвекторы

Электрический тип

Ничего общего со своими водяными «собратьями» они не имеют. Разве что внешний вид чем-то их напоминает. Теплоноситель в таком случае — это электрический ток, который нагревает специальные элементы. Это может быть спираль или керамический нагревательный элемент. Первый считается традиционным и используется достаточно давно. Правда, со временем спираль видоизменилась, поскольку в открытом состоянии она не выдерживала долгой эксплуатации, окисляясь на воздухе. К тому же при ее работе в помещениях сжигался кислород в больших количествах, что тоже не очень хорошо.

Второй нагревательный элемент дороже, но срок его эксплуатации выше, да и по внешним данным он более привлекателен. Кстати, его можно не закрывать декоративной панелью или решеткой, поскольку он и так смотрится достаточно презентабельно.

Какими бывают электрические приборы?

Распространение тепла снизу вверх говорит о том, что конвекторы лучше располагать вблизи поверхности пола.

Отсюда и традиционные места их установки:

Безопасный и передвижной

Напольный вариант. Из названия понятно, что их устанавливают на пол. Это мобильная модель, которую можно разместить в любом месте комнаты. Главное — чтобы расстояние от розетки до прибора было равно длине питающего шнура.
Настенный вариант. Это стационарная модель, которую крепят к стене — обычно под оконным проемом.
Встроенная в пол модель. Оригинальный вариант, основное достоинство которого — невидимость. Монтируют его под напольное покрытие, устанавливая сверху декоративную решетку. Все монтажные работы и подготовку ниши под конвектор проводят на стадии строительства дома.

Достоинства и недостатки

Первое, что бросается в глаза — это простота монтажных работ, и никаких сложных подключений. Достаточно подвести розетку или удлинить питающий провод. Никакого обслуживания — просто во время уборки их протирают тряпочкой. Срок службы достаточно большой — до 20 лет, если агрегат изготовлен приличным производителем. Коэффициент полезного действия почти 100%, потому что используемое электричество идет только на обогрев без каких-либо потерь.

Движение воздуха

Экология от работы современных электрических конвекторов не страдает, поскольку они не выделяют вредных веществ и не сжигают кислород. Кроме того, эти приборы работают бесшумно, лишь иногда можно услышать щелканье термостата. Минимальная инертность приборов — еще один их плюс. Нагревают они комнаты быстро, поскольку в конструкции не нужно вначале греть теплоноситель. Включил устройство в розетку, и тут же начинается процесс обогрева.

Два совета:

Выбирайте конвектор с программным управлением.
Чаще всего высокая цена прибора зависит не от качественных характеристик, а от внешнего вида.

И несколько недостатков:

В первую очередь отметим недешевую электрическую энергию, цена которой постоянно повышается. К тому же перебои с ее поставкой — это бич многих регионов.
Второе — это неоптимальное и неравномерное распределение тепла по всему объему комнат. Чем выше потолки в доме, тем существеннее разница температур вблизи пола и потолка. Иногда бывает так, что у потолка температура +30С, а у пола — всего лишь +15С.

Как правильно выбрать прибор — небольшие мелочи

Многие обыватели задают вопрос о правильном выборе электрического конвектора. Конечно, не стоит забывать о внешних данных, то есть о размерах и форме, а также цвете и дизайне

Все это очень важно

Но в первую очередь рекомендуем обратить внимание на мощность устройства — один киловатт на 10 квадратов площади при высоте потолков до трех метров

Схема монтажа внутрипольных конвекторов

Форма и размеры приборов практически не влияют на эффективность их работы. К примеру, есть так называемые плинтусные конвекторы, которые имеют высоту всего лишь 13 сантиметров. Но их мощности вполне достаточно.

В настоящее время производители предлагают продукцию, доукомплектованную специальными датчиками контроля температуры. Обычно они используются для функции антизамерзания, когда необходимо поддерживать температуру в помещениях до +7С. При такой работе существенно экономится электроэнергия.

Как выбрать встроенные приборы

Главные ориентиры — тип помещения и системы отопления, соотношение метража строения и мощности прибора, необходимость в дополнительных опциях. Рассмотрим подробнее.

Типы помещения и отопления

Здесь подразумевается степень влажности (обычная комната или бассейн). Если довольно сыро будет вокруг, лучше посмотреть в сторону конвекторов с корпусом из нержавеющей или оцинкованной стали.

Хотя, почти все производители перешли на такой вид материала при изготовлении короба.

Электрический планируете конвектор или водяной — тоже важно учитывать и соизмерять с возможностями кошелька и вариантами подключения

Метраж и мощность

Логично: чем больше площадь обогрева, тем мощнее нужен прибор. Но всё зависит от того, основным или дополнительным источником тепла будет система. Это существенно влияет на определение мощности при выборе устройства.

Рассчитать мощность можно так: на 1 куб. м. объёма нужно 40 Вт мощности. Перемножаем — получаем примерную цифру.

Высота потолка также играет важную роль. Чем она больше, тем мощнее нужен прибор.

Дополнительные опции

Производители предлагают разные варианты дополнительного оснащения встроенных конвекторов.

Это подвод воздуха при естественной конвекции и турбонагнетатель при принудительной, наличие термостата, возможность задать определённую температуру, которую прибор будет поддерживать постоянно, функции охлаждения и вентилирования.

Принцип работы

Встраиваемые конвекторы отопления работают примерно так же, как и обычные батареи. Однако из-за особенностей используемого теплообменника функционирование может изменяться. Так, специалисты отмечают целый ряд отличий встраиваемых в пол конвекторов.

Теплообменник этого прибора отопления представлен одной трубкой. Именно по ней циркулирует теплоноситель. Здесь расположены пластины из алюминия или меди. Причем между такими элементами и самим контуром зазора нет. Если он все же присутствует, производительность прибора отопления, встраиваемого в пол, значительно снижается.
В подобных моделях предусмотрена воздушная заслонка. Так, циркуляция воздуха происходит принудительно. Благодаря наличию соответствующей решетки потребитель может самостоятельно отрегулировать интенсивность попадания теплого воздуха в квартиру.
Терморегулятор – важный элемент, с помощью которого удается установить температурный режим. Это действительно удобно для отопления торговых помещений и офисных центров.
Отдельно стоит упомянуть возможность увеличения мощности. Если производительность одного узла оказалась недостаточной, можно выбрать модель, укомплектованную дополнительным теплообменником, что позволяет увеличивать отапливаемую площадь в 2–3 раза.

Строение конвектора и принцип работы

Водяные стальные конвекторы отопления представляют собой большой корпус в виде короба. Длина его может составлять от одного до двух метров. Размер длины зависит от параметров мощности конвектора. Изготовленные на заказ короба могут отлично вписаться в любой тип интерьера.

В коробе находится теплообменник. Встречаются и такие модели, в которых имеются несколько теплообменников. Для изготовления теплообменников используются такие материалы, как алюминий или медь. Используются такие материалы благодаря тому, что они обладают такой характеристикой, как хорошая теплопроводность. Благодаря качественным теплообменникам напольный конвектор отопления водяной обладает такими высокими характеристиками.

Устройство напольного водяного конвектора

Процесс передачи тепла воздушным массам происходит от горячей воды в отопительной системе. Для того чтобы подключить конвектор к системе отопления необходимо использовать гофрированные трубки. Это не занимает много времени, а сам монтаж не представляет собой ничего сложного.

Вентилятор получает вращающий момент от установленного в корпусе конвектора электрического привода. Чтобы увеличить показатель полезного действия, водяные конвекторы отопления с вентилятором оборудуются такими компонентами, как трансформатор и термостатический клапан.

Напольный конвектор с вентилятором

Во время работы напольных конвекторов практически не слышно шума. Звук работающего конвектора не превышает 23 децибел.

Напольный водяной конвектор: на что обратить внимание при покупке
