Комбинированные котлы для отопления дома виды, характеристики и правила выбора

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

  • Тип системы — открытая или закрытая.
  • Имеется ли дополнительный водонагреватель (бойлер).
  • Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

  • Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
  • С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
  • С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Установка твёрдотопливного агрегата с теплоаккумулятором

Если в котле не предусмотрена автоматическая загрузка топлива, то его нужно самостоятельно регулярно подкидывать в топку. Это неудобно, потому что требуется чётко по графику топить котёл.

Частично решить эту проблему позволяет теплоаккумулятор в виде бака с водой, который нагревается за счёт подающего контура.

Его монтаж позволяет:

  • уменьшать температуру теплоносителя на максимуме работы котла;
  • подогревать охлаждённый теплоноситель при уменьшении температуры в системе.

В процессе выбора буферного резервуара необходимо учитывать, что для дома параметрами от 150 м² требуется бак вместительностью не менее 1 м³.

Схема установки аварийного контура

Основная проблема отопления здания твёрдотопливным котлом – перегрев теплоносителя. Требуется не допускать парообразование в контуре отопления, поэтому необходимо своевременно охлаждать носитель тепла.

Существует 3 эффективных метода охлаждения теплоносителя:

  1. В топке устанавливается ещё один теплообменник. Первый нагревает теплоноситель, а второй позволяет охлаждать его при сильном нагреве. Входной патрубок последнего соединяется с трубой ХВС, а выходной с канализацией. Для срочного охлаждения теплоносителя требуется открыть кран на патрубке, после чего по дополнительному теплообменнику потечет холодная вода.
  2. В ходе монтажа котла один теплообменник устанавливается внутрь другого, что позволяет быстро уменьшать температуры теплоносителя при необходимости.
  3. К патрубкам теплообменника подключается 2 трубы, первая соединяется с трубой ХВС, а вторая с канализационной. Затем устанавливается клапан, позволяющий обеспечить подачу холодной жидкости в систему. В результате часть горячей воды будет сбрасываться в канализацию.

Все 3 способа позволяют добиться необходимо результата.

Универсальные котлы

И все же особое отношение у загородных застройщиков к системе отопления, ведь в суровые холодные зимние дни, жить в доме, где достаточно прохладно, не очень комфортно.

И тут возникают проблемы, которые связаны с топливом. Ни для кого не секрет, что не во все загородные поселки проведены центральные линии газопровода. Ведь газ на сегодняшний день является самым дешевым и самым удобным видом топлива.

Но даже и там, где газ проведен, нет гарантии, что его давление зимой будет в необходимых пределах.

Что прикажете делать? Выход один – использовать универсальные комбинированные котлы.

Это котлы отопления, которые в процессе эксплуатации могут использовать несколько видов топлива. К примеру, газ или дрова, электричество или дрова.

Многие потребители могут возразить, что электрические котлы отопления сегодня использовать проще всего, потому что электрические сети доведены до каждого загородного дома.

Все верно, но опять-таки нет никакой гарантии, что зимой снег не оборвет провода или ветер не снесет опоры. Такие случаи случаются часто и повсеместно. К тому же отапливать дом электричеством – это нести большие материальные расходы.

Тот, кто пользуется электрическими котлами отопления, знает, какие счета им выписывают региональные управления электрических сетей.

В этом плане комбинированные котлы дадут фору любому другому виду котла. Самое главное, что данный вид обеспечивает автономность рабочего процесса, независящего от внешних неожиданных обстоятельств.

Опять приведем пример. Отключили электричество, большая проблема загородных поселков, нет проблем, топим на дровах или быстро включаем подачу дизельного топлива. Вот почему среди специалистов комбинированные котлы носят еще одно название – универсальные.

С такими котлами проблемы отопления уходят на задний план. К тому же они имеют достаточный список достоинств, но и недостатки тоже есть.

Достоинства:

  • нет проблем с выбором топлива,
  • быстрая смена подачи альтернативного топлива,
  • возможность установки бойлера,
  • небольшие габаритные размеры,
  • высокий коэффициент полезного действия,
  • непрерывность процесса подачи топлива, автоматика работает в режиме контроля и перевода на альтернативный вид топлива,
  • может подключаться к нескольким системам отопления: водяной теплый пол или радиаторное отопление.

Недостатки:

  • высокая цена котла;
  • для хранения твердого или жидкого топлива необходим отдельно стоящий склад, соответствующий всем современным требованиям и нормам пожарной безопасности
  • мощность комбинированных котлов не превышает 35 киловатт.

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Закрытая система — подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа , поддерживающего стабильные параметры давления в водяном контуре. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 — 5 мм на погонный метр, расходится к приборам отопления. Смесительный узел или узел подмеса — смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя. Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя.
Монтаж системы отопления и обвязка котла

https://youtube.com/watch?v=v3THI8nJv6g

Преимущества

Любой тип комбинированных котлов, независимо от варианта топлива, имеет неоспоримые преимущества в использовании:

  • высокий уровень КПД;
  • экономичность;
  • простота и удобство в использовании;
  • длительный срок службы;
  • универсальность;
  • выбранные виды топлива могут выступать как основными, так и дополнительными;
  • автономная работа.

Помните, что бесперебойная и безопасная работа такого оборудования обеспечивается профессиональной установкой. Хранение топливных материалов подразумевает наличие дополнительного места.

Перед приобретением в частный дом или коттедж, желательно проконсультироваться со специалистом и произвести расчеты эффективности, исходя из параметров дома. При профессиональном подходе к подбору и монтажу отопительного оборудования комбинированный котел прослужит более 25 лет.

Котлы газ – электричество

Ситуация с ними почти такая же, как и с твердотопливными устройствами. Обычно такие комбинированные котлы отопления нагревают воду путем сжигания газа. Дополнительный источник тепла используется только тогда, когда исчезает давление или газ в газопроводе  или же завершается пропан в баллоне.

Такие установки завоевали большую популярность из-за:

  1. Компактных размеров. Наличие ТЭН и автоматики для его регулирования не сильно увеличивает габариты устройства. По этой причине этот вид является единственным, который имеет модификации настенного исполнения, хотя многие такие котлы являются напольными.
  2. Возможность установки на кухне. Чтобы установить все остальные виды, нужно организовать котельную в отдельном помещении дачи или дома.
  3. Удобное пользование. Как газ, так и электричество находятся под полным контролем автоматики. Хозяину дачи или частного дома остается только настроить рабочие режимы и наслаждаться теплом. Никаких дров, пеллет, брикетов или дизельного топлива подвозить не нужно.
  4. Отсутствие необходимости в покупке мембранного бака, циркуляционного насоса и других важных узлов обвязки. Эти элементы часто являются составными конструкции.

Стоит добавить, что принцип использования электрических нагревательных элементов в этих и вышеописанных агрегатах встречается во всех других типах комбинированных котлов с ТЭН. То есть ТЭН являются только вспомогательной частью.

Применение буферной емкости

Схема обвязки твердотопливного котла с баком аккумулятором не отличается широким распространением. Она довольно громоздкая, но позволяет обеспечить более корректную работу отопления. Ее преимущества:

  • Стабилизация температуры в системе за счет повышенного объема воды в контуре;
  • Возможность снижения количества подходов для закладки горючего в топку котла за счет аккумуляции избыточного количества тепла в баке-аккумуляторе;
  • Возможность аккумуляции явно лишних избытков тепловой энергии при использовании слишком мощного котла или избыточной закладки дров.

Схема с теплоаккумулятором имеет один недостаток – необходимо выделить место под само устройство. Объем используемой емкости достигает нескольких сотен литров, поэтому для размещения бака понадобится свободное пространство.

Существует множество схем подключения буферных емкостей. Самые простые из них подразумевают применение одного и того же теплоносителя в котле и в отопительной системе. Более эффективная схема – с применением трехходового клапана с термостатом, чем обеспечивается более равномерный и экономный расход тепловой энергии из буферной емкости.

Также применяются схемы с двумя контурами. В этом случае теплоаккумуляторы систем отопления оснащаются теплообменниками, подключаемыми к твердотопливным котлам. Теплообменники нагревают воду в баке, которая является теплоносителем контура отопления. Этот вариант отличается своей экономичностью и более равномерным нагревом.

Данная схема с буферной емкостью является щадящей для твердотопливных котлов, которые не рассчитаны на большое давление в отоплении. А в этом случае теплоносители будут разделены, давление в баке и в радиаторах никак не повлияет на давление в самом котле и теплообменнике.

Использование одноконтурного твердотопливного котла часто вынуждает искать схемы организации горячего водоснабжения. Для этих целей можно приспособить накопительный или проточный водонагреватель. Также возможно применение более продвинутого бака-теплоаккумулятора со встроенным змеевиком контура ГВС. Такая схема обвязки станет оптимальным и выгодным решением, так как решит проблему с горячим водоснабжением.

Что необходимо знать для правильного выбора?

Единственный объективный критерий выбора комбинированного котла для своего дома – необходимая мощность для обеспечения функционирования отопительной системы. Причем, на этот показатель не должно влиять количество подключаемых контуров.

Не имеет никакого смысла платить больше за мощный котел в надежде на корректировку его работы автоматикой. Такой подход способствует «холостой» работе прибора, что приводит к более быстрому выходу из строя. Помимо этого, подобный режим работы способствует ускорению процесса конденсации.

Что касается расчета мощности, то теоретически для обогрева площади 10 м2 потребуется использовать 1 кВт теплоэнергии. Но это довольно условный показатель, который корректируется исходя из:

  • высоты потолков в доме;
  • количества этажей;
  • степени утепления здания.

Поэтому целесообразно в своих расчетах применять полуторный коэффициент, т.е. в расчетах увеличить запас на 0,5 кВт. Мощность многоконтурной отопительной системы рассчитывается с надбавкой в 25-30%.

Так, чтобы обогреть здание, площадь которого равна 100 м2 потребуется мощность в 10-15 кВт при одноконтурном нагреве теплоносителя и 15-20 кВт – для двухконтурного.

Для выбора газовой горелки в твердотопливный котел нужно точно измерить габариты топочной камеры. Именно этим пропорциям будет соответствовать размер газовой горелки

Не менее важный критерий при выборе комбинированного отопительного котла – это ценовая категория. Цена прибора зависит от мощности, количества функций и производителя.

Для пользователей не менее важны и другие характеристики:

  • ГВС;
  • материал изготовления;
  • удобство в управлении;
  • габариты;
  • комплектующие;
  • вес и особенности монтажа;
  • прочее.

Сразу же предстоит решить вопрос с ГВС: обеспечивать подачу горячей воды будет котел или же для этого есть бойлер. В случае определения первого варианта, выбирается более предпочтительный способ – накопительный или проточный, а также параметры водяного резервуара согласно потребностям (рассчитывается исходя из количества проживающих).

Что касается размеров оборудования, то они имеют значение только в случае монтажа в помещении с небольшой площадью.

По материалу изготовления представлен широкий ассортимент котлов. Но самые популярные варианты – стальной или чугунный. Также такой котел способен выдержать высокую и длительную температурную нагрузку, имеет выше эксплуатационный срок.

Стоит отметить, что котлы из чугуна литые, поэтому имеют более толстые стенки нежели у стального изделия

Автоматизация управления влияет на удобство использования, а также система безопасности зависит от того, насколько автоматизирован процесс сгорания энергоносителей. Большинством моделей можно управлять с помощью удобных дистанционных пультов или панелей.

Большинство моделей отличается дополнительной комплектацией. Сюда можно отнести наличие варочной поверхности для готовки, инжекторов, регуляторов тяги, горелок, шумоизоляционного кожуха и т.д.

Выбирать котел по этому параметру следует в зависимости от личных предпочтений и выделенной суммы на покупку.

При выборе отопительного котла с комбинацией дрова/электроэнергия необходимо рассчитать требуемую мощность ТЭНа. Рекомендуется выбирать модели, с показателем не менее 60% от необходимого коэффициента для отопления дома

А вот на вес оборудования и сложность его установки нужно сразу же обратить внимание. Монтаж в жилом здании большинства напольных моделей комбинированных котлов для отопления, оснащенных несколькими топочными камерами, требует дополнительного устройства бетонного постамента, ведь стандартное покрытие пола не сможет выдержать такую нагрузку

Зная основные параметры, влияющие на выбор комбинированного котла, можно подобрать наиболее подходящую модель

Зная основные параметры, влияющие на выбор комбинированного котла, можно подобрать наиболее подходящую модель

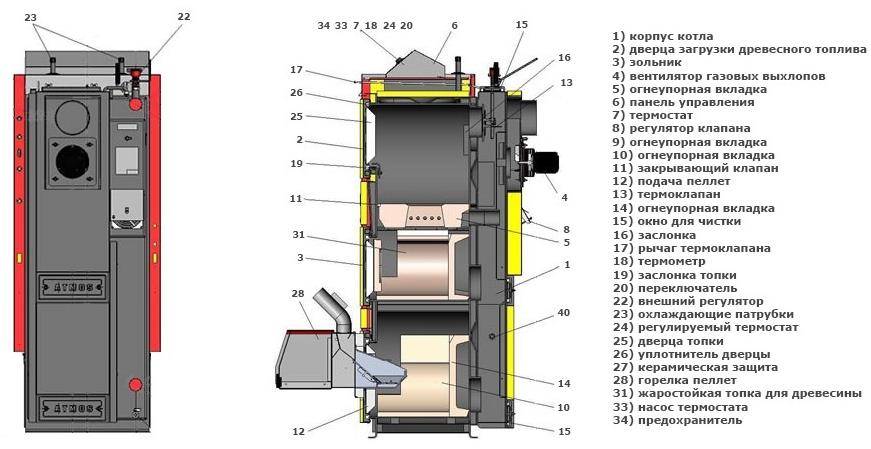

Устройство и принцип работы

Строение комбинированного котла будет зависеть от соотношения: основное-резервное топлива.

Устройство и принцип работы котла по схеме «газовое – твердое топливо»:

  1. Напольная конструкция, на лицевой панели размещены две дверки, для загрузки топлива и шурфовки, розжига и обслуживания колосников.
  2. Основные части комбинированного котла для отопления: корпус с теплообменником, газовая и твердотопливная топки, по газовому тракту устанавливают турбулизаторы для повышения эффективности процессов теплопередачи, зольная камера, воздушная заслонка, дымоход, горелка со смотровым окном, контрольно-измерительные приборы и средства автоматической защиты.
  3. Корпус с внешней стороны заизолирован теплоизоляционным материалом и декоративной обшивкой.
  4. Розжиг газовой части универсального котла выполняют воспламенителем, нагревающим термопару, которая дает сигнал на газовый клапан, подающий газ на основное горелочное устройство.
  5. Теплоноситель отопительного контура, нагреваясь в теплообменном аппарате, поступает с рабочими параметрами в батареи, размещенные в здании.
  6. При отсутствии необходимого давления пара перед котлом, газовый клапан закрывается с подачей звукового сигнала об отключении.
  7. Собственник универсального котла начинает процесс розжига, используя твердое топливо.

Обвязка твердотопливного котла с электрическим или газовым котлом

В систему отопления может быть включен целый набор нагревательных приборов, задача которых дополнять друг друга при необходимости. Котлы на угле или на дровах используются в качестве основного источника отопительного агрегата, тогда как электрический или газовый агрегат выполняют вспомогательные функции.

Подключение электрокотла к твердотопливному котлу осуществляется с целью объединить все основные агрегаты в единую автоматизированную систему отопления.

Электрическое нагревательное устройство одновременно служит и пусковым механизмом для твердотопливного котла.

Присоединение осуществляется через буферную емкость, которая играет роль гидроразделителя и теплоаккумулятора. Затухание пламени в топке котла приводит к тому, что температура теплоносителя в расширительной емкости начнет опускаться, следовательно, автоматически включается электрический подогрев. При возобновлении работы основного котла, происходит обратный процесс. Разогретый теплоноситель поступает обратно на датчик и электронагреватель отключается. Какой должен работать прибор, решает автоматика.

Примерная схема приведена на рисунке ниже

Система жизнеспособна и высокоэффективна, однако, такой комплект нагревательных приборов имеет очень высокую стоимость. В основном подобная схема используется для обогрева жилых зданий большой площади.

Советы по выбору котла для загородного дома

На рынке множество модификаций

Основной компонент системы отопления – это непосредственно сам котел. Выбирать котел следует, прежде всего, по виду топлива на котором он работает:

  • электричество;
  • дизель;
  • газовое топливо;
  • дрова и уголь.

Безусловно, самым удобным в использовании и экономичным для бюджета считается газовый котел. Но стоит отметить, что  для стабильной работы данного агрегата необходимо давление 3,5 мБар. Если давление газа не соответствует заявленному в характеристиках котла, то стоит подумать о другом виде топлива, а соответственно и другом типе котла.

При невозможности установить газовый котел  —  выбор обычно встает между электрическим  и дизельным котлами.

Электрический котел по своим характеристикам и устройству весьма напоминает газовый. Для стабильной работы электрического котла требуется высокое стабильное напряжение в сети, что редко бывает в частном секторе.

В таком случае на помощь приходят универсальные комбинированные котлы. Широкий ассортимент этих устройств, представленных производителями, позволяет подобрать оптимальное решение для каждого конкретного случая.

Самыми востребованными стоит признать автономные установки, работающие на газе или жидком мазуте. Такая система пользуется популярностью среди владельцев загородных домов, находящихся на значительном удалении от газовой магистрали. В случае же газификации района владельцу котла требуется только осуществить подвод газа и заменить тип горелки на газовую.

Правила установки

Плюс такого оборудования в том, что для него не нужно получать разрешение в соответствующих органах. Установить его можно своими руками и при этом не потребуется изучать техническую литературу и покупать дорогостоящий инструмент.

Основное требование при монтаже отопительных агрегатов на твердом топливе — наличие отдельного помещения. Тт котлы при работе в любом случае будут выделять копоть, дым и угарный газ. В жилых или даже подсобных помещениях им не место.

При оборудовании котельной следует придерживаться следующих правил:

  1. Топка котла должна располагаться на расстоянии более 1 м от стены.
  2. В стене на высоте 50 см от пола и 40 см от перекрытий нужно смонтировать вентиляционные шахты.
  3. В котельной нельзя хранить твердые и жидкие материалы, способные легко воспламеняться.
  4. Площадка под зольником закрывается большим металлическим листом.

Также в месте монтажа отопительного оборудования нужно оборудовать проем для вывода дымохода. Размеры проема и конфигурацию трубы можно узнать в документации к оборудованию. После монтажа дымохода все стыки нужно тщательно закрыть герметиком.

Двухконтурный или одноконтурный?

Ошибка №11 Если дома кроме радиаторов есть еще и теплый пол, то нужно обязательно покупать двухконтурный котел.

Двухконтурные котлы нужны только для горячего водоснабжения (ГВС) – отопление + отдельно горячая вода. Одноконтурный прибор отлично справляется и с теплым полом, и с батареями.

Все что он делает, это просто греет воду. Какая у вас при этом система отопления его не особо волнует.

Главное правильно все спроектировать и рассчитать. Вообще для нормального горячего водоснабжения покупать котел мощностью менее 24кВт не рекомендуется.

В интернете сломано много копий по поводу двухконтурника и ГВС.

Если коротко сформулировать суть, то она в следующем:

один санузел или две точки горячего водоразборазбора + все это недалеко от котельной – ваш выбор двухконтурный котел

три и более точек водоразбора – одноконтурный и бойлер косвенного нагрева

Другие схемы подключения нагревательного прибора на твердом топливе

Подключаем устройство к магистрали с подмесом

Конструкция системы отопления в данном случае включает следующие элементы:

  • группу безопасности отопительного оборудования (термостатический клапан, предохранительный клапан);
  • расширительная емкость (тепловой аккумулятор);
  • циркуляционный насос, обеспечивающий подачу теплоносителя на всю систему;
  • запорная арматура.

Данная схема отличается тем, что она имеет дополнительный контур подмеса и краны, с помощью которых можно легко объем теплоносителя в контуре подмеса. Такой вид присоединения позволяет держать радиаторы отопления с комфортной температурой, притом, что отопительный котел работает в оптимальном режиме.

Подключение твердотопливной установки с гидрострелой

Этот тип подключения используется в тех ситуациях, когда система отопления имеет не один, а несколько контуров. Гидравлический распределитель или гидравлическая стрелка выполняет задачу предохранителя, исключая гидравлическое воздействие циркуляционных насосов, установленных на каждом контуре. Гидрострелка одновременно выступает уловителем шлама, осуществляет дегазацию всей отопительного комплекса.

Схема подключения в доме котла твердотопливного с гидрострелой состоит из следующих элементов:

  • приборы контроля;
  • расширительная емкость;
  • два независимых друг от друга циркуляционных насоса;
  • гидравлическая стрела;
  • радиаторы отопления;
  • распределительные гребенки (грязеулавиватели).

*

Варианты котлов на газе

Все газовые отопительные приборы отличаются в первую очередь типом установки – они могут быть напольными и настенными. Настенные котлы рассчитаны на максимальную мощность в 60 кВт, а вот напольные приборы производят мощностью в 100 кВт и более. Некоторые модели котлов рассчитаны на работу в каскаде. Стоит отметить, что одним из достоинств настенных котлов является их компактность – их легко вписать в интерьер кухни.

Если планируется установка котла напольного типа мощностью более 60 кВт, под него придется отвести отдельную комнату. Она может быть размещена как в самом доме, так и быть пристроенной к нему и иметь отдельный вход.

Далеко не всегда есть возможность подключиться напрямую к магистральному газопроводу, однако, это не повод отказываться от установки газового котла. В данном случае можно подобрать газовый котел по параметрам вашего дома, оборудовав его специальной горелкой для работы со сжиженным газом. Насколько такой выход будет экономически выгодным, можно определить только после предварительных расчетов. Для этого необходимо вычислить, сколько будет стоить 1 кВт тепла, если использовать несколько альтернативных доступных видов топлива.

Как подключить ваш агрегат к вентиляции и дымоходу

Подключение твердотопливного котла к дымоходу является одной из ключевых задач, от решения которой зависит последующая функциональность не только нагревательного прибора, но и всего отопления. Свой дом, в котором вы хотите иметь комфортный микроклимат и уют, необходимо защитить от вредных продуктов горения.

Для тех, кто хочет сделать дымоход своими руками, существует несколько дельных советов.

  • труба дымохода должна иметь диаметр не меньше, чем сечение выходного патрубка;
  • когда дымоход имеет прямоугольную форму, а выходной патрубок котла сделан круглой формы, необходимо их сопоставить по площади проходного сечения.
  • длина дымохода от первого изгиба не должна превышать двух диаметров трубы. Дымовая труба должна иметь минимальное количество поворотов и изгибов.
  • для лучшей тяги горизонтальный участок дымохода по отношению к отопительному котлу располагается под углом в 45 (допускается угол наклона в сторону котла 30 и 15 градусов).

В последнем случае соблюдение угла наклона не обязательно, если отопительный котел оснащен нагнетателем.

На видео можно получить необходимую информацию о том, как монтируется дымоход котла на твердых видах топлива.

Достоинства и недостатки

Котлы комбинированные универсальные обладают следующими достоинствами:

  • не требуется выбор строго определенного вида топлива;
  • отопление дома автоматически продолжится в случае перебоев электро и газоснабжения;
  • несколько контуров котла позволяет подключить одновременно систему теплых полов и радиаторы;
  • теплое водоснабжение осуществляется благодаря наличию теплообменного узла, что гарантирует повышенную производительность системы отопления;
  • возможность установки бойлерного накопителя;
  • возможность экономии бюджета благодаря выбору топлива;
  • экономия пространства благодаря компактным габаритам установки;
  • высокая экологичность;
  • повышенный  КПД;
  • котел работает автоматически и не требует дополнительного вмешательства человека при переключении на другой вид топлива.

Однако, не смотря на большое количество преимуществ котлы, обладают и рядом недостатков:

  • высокая цена;
  • требуется отдельное помещение для хранения альтернативных видов топлива;
  • полезная мощность в пределах 30 кВт.

Принцип работы и особенности элементов

Внутреннее устройство котла

Универсальные котлы представлены в достаточно широком модельном ряде.

Некоторые из моделей способны работать на 4-х видах топлива, но чаще встречаются двух топливные.

Также различия заключается в наличии либо отсутствии дополнительного контура. Одноконтурные котлы применяются только непосредственно по назначению – отопление помещений. Двухконтурные  комбинированные котлы позволяют наладить  и горячее водоснабжение.

Объясняется этот факт увеличенным весом за счет изготовления из чугуна. Предпочтение чугуну отдают производители котлов по причине отличных показателей устойчивости к коррозии.

Все из представленных на рынке моделей оснащены автоматическим управлением по настройкам, установленным пользователем. Это касается регулировки параметров работы и контроля. Для перехода на другой вид топлива некоторые из котлов оснащаются двухступенчатыми горелками.

Конструкция котла представляет из себя камеры расположенные друг над другом. Горелки, снабжаемые принудительным притоком кислорода при помощи вентилятора менее уязвимы к изменению давления  газа в трубопроводе.

Комбинированные котлы это отличный выбор в качестве устройства для отопления. Благодаря своей универсальности они активно завоевывают популярность среди населения сел и городов.

Котлы дрова-газ: преимущества и недостатки

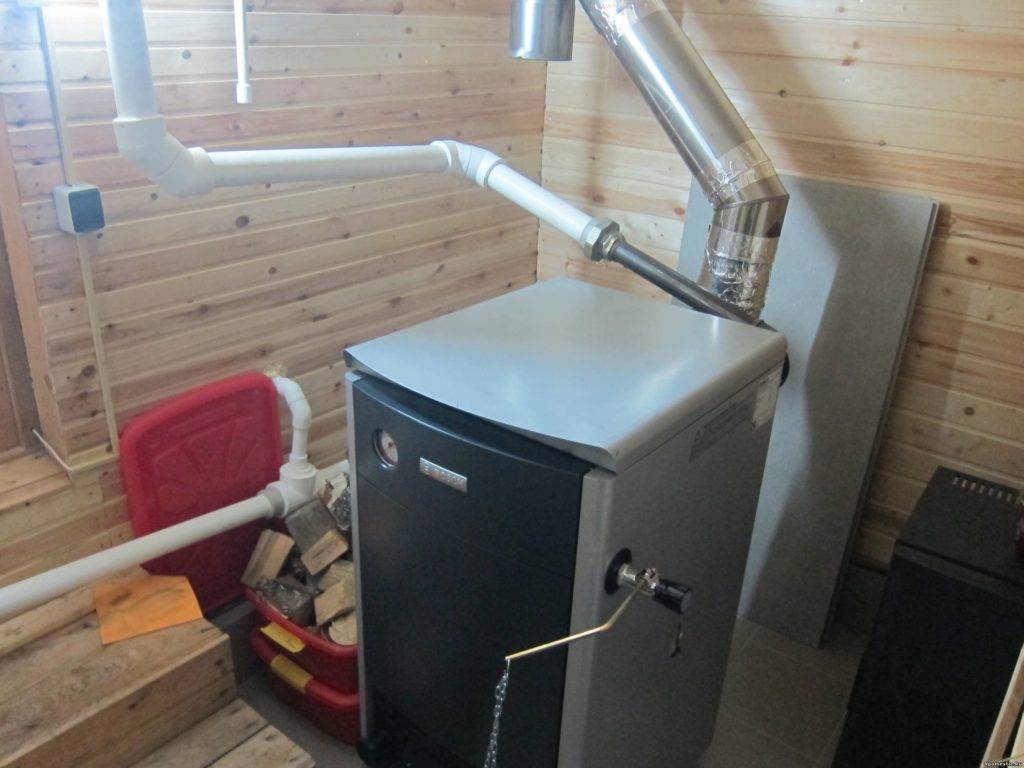

Газово-дровяной котёл

Такой котел отопления, как следует из его названия, может работать либо на газе, либо на дровах. В этом заключается его основное преимущество – автономность и независимость от какого-то одного типа топлива. Кроме того, те, кто уже пользовался таким котлом, говорят о том, что он оснащен всем необходимым для того, чтобы можно было легко подсоединить его к системе домашнего отопления, а также к конструкции «теплого пола» – все патрубки и соединения, необходимые для этого уже идут в наборе. Какие же еще положительные стороны таких котлов можно обозначить? Следует отметить, что такие комбинированные котлы обычно выпускаются двухконтурными, то есть имеется возможность не только обеспечить отопление, но и подсоединить к нему еще и бойлер.

Что касается недостатков, то они тоже присутствуют:

  • Комбинированные котлы отопления дрова газ необходимо размещать в отдельном, специально отведенном для них помещении. Это сложно организовать, если пространство дома ограничено.
  • Если отопительные котлы такой системы высокопроизводительные, то на них вряд ли будут установлены дополнительные возможности – такие, например, как система, защищающая его от замерзания, или второй контур, который будет отвечать за работу бойлеров.
  • Конструктивно эти котлы достаточно сложны, что сказывается, во-первых, на стоимости, во-вторых, на монтаже, в-третьих, на сервисном обслуживании.
  • Такие котлы достаточно много весят, поэтому их транспортировка затратна, а установка сложна. Кроме того, из-за большого веса их сложно повесить на стену, а это означает, что производятся они исключительно в напольном варианте.

Для того, чтобы подобрать правильно мощность котла, необходимо воспользоваться правилом: для отопления 10 кв.м вашего дома нужен 1 кВт мощности вашего котла. Необходимость обеспечить горячую воду увеличит уже полученную мощность еще на 30% – тогда эти две системы будут обеспечены тепло независимо друг от друга, а значит, температура в доме не будет зависеть от работы подогревателей воды. После этого расчет уже не составляет никакой трудности, главное взять мощность с небольшим запасом.

Самые лучшие котлы дровяного и газового отопления – это, конечно же, автоматизированные. Подача горячей воды и тепла в этом случае производится постоянно, без перерыва. Поэтому такие варианты идеально подходят не только для жилых домов, но и для детских садов, больниц и школ, где потребность в тепле постоянна.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
