Как подключить солнечную батарею: сборка и схема подключения

Самостоятельная установка

Зная, как подключить солнечную батарею к энергоснабжению вашего дома, вы сможете сэкономить на оплате труда монтажников. Самая сложная часть — установка комплекта солнечных батарей на крыше. Если высота дома не более 2 этажей, можно выполнять такую работу самостоятельно (с помощником). Крепление выполняется с учетом погодных условий и ветровой нагрузки вашего региона.

Закончив монтаж солнечных батарей, приступаем к подключению электрики. Все фото батареи заводятся на контроллер, который управляет зарядом аккумуляторов. От АКБ можно выполнить отвод для потребителей 12 В.

Затем подключаем инвертор, и заводим его на вводной электрощиток. Автономное энергоснабжение готово.

Типовая схема показывает взаимное положение элементов и порядок электрических соединений. При покупке оборудования, каждый элемент снабжается технической документацией, по которой производится сборка.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

  1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
  2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
  3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

  1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
  2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
  3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Советы

Специалисты дают несколько рекомендаций о том, как правильно уложить и соединить солнечные батареи.

Чаще всего изделия, использующие альтернативные источники энергии, крепят на кровле либо на стенах домостроения, реже используют специальные надежные опоры

В любом случае должны быть полностью исключены какие-либо затемнения, то есть батареи должны ориентироваться таким образом, чтобы на них не падала тень от высоких деревьев и расположенных по соседству зданий.
Монтаж набора пластин проводят рядами, их расположение параллельное, в связи с этим крайне важно предусмотреть, чтобы вышерасположенные ряды не бросали тень на те, что находятся ниже. Это требование очень важно, поскольку полное или частичное затенение провоцирует сокращение и даже полное прекращение какой-либо выработки энергии, кроме того, может возникнуть эффект образования «обратных токов», что зачастую служит причиной поломки оборудования.

Грамотная ориентация относительно солнечного света имеет принципиальное значение для эффективности и результативной работы панелей

Очень важно, чтобы поверхность получала весь возможный поток ультрафиолетовых лучей. Правильную ориентацию рассчитывают, основываясь на данных о географическом расположении строения

К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг.
Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения. Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов.

  • Батареи нужно укладывать таким образом, чтобы обеспечить к ним свободный доступ, поскольку в холодное зимнее время потребуется периодически очищать их от нападавшего снега, а в теплое время года – от дождевых разводов, которые существенно снижают эффективность использования батарей.
  • На сегодняшний день в продаже имеется немало китайских и европейских моделей солнечных батарей, которые отличаются стоимостью, поэтому каждый может устанавливать оптимальную для своего бюджета модель.

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде. Если вам как потребителю небезразлично будущее нашей Земли, потенциал ее земельных ресурсов и сохранение природных богатств, то солнечные батареи – это лучший выбор

Следующая
ИнформацияНаведенное напряжение: природа явления, способы измерения, меры защиты

Коротко о главном

Самостоятельно собрать солнечную батарею сложно только на первый взгляд. Если не заниматься изготовлением фотоэлементов, а приобрести уже готовые пластины, то с монтажом модулей справится человек, без специальных узконаправленных знаний. Желательно при этом иметь опыт обращения с паяльником.

Перед сборкой необходимо провести расчеты для определения требуемой мощности панели. Это нужно, чтобы подсчитать количество фотоэлементов, которое уйдет на монтаж. Для этого берется среднее значение потребляемой в сутки электроэнергии и делаются поправки в большую сторону на неизбежные потери при трансформации и накоплении, а также на погодные условия.

Этапы монтажа

Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Конечно, больше всего солнечных батарей производится в Китае.

Аморфные батареи пока еще экзотика с точки зрения стоимости. Подключение солнечных батарей к сети Предварительно между всеми элементами системы необходимо установить предохранители.

Вы можете корректировать наклон батарей четыре раза: в середине апреля, в конце августа, в первых числах августа и марта. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов.

Аккумулятор — химический источник тока, который накапливает сгенерированную электроэнергию. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Инструменты, которые понадобятся для сборки: напильник; ножовка по металлу с полотном 18; дрель, сверла на 5 и 6 мм; ключи рожковые; Этапы сборки Сборка состоит из нескольких этапов: Для начала нужно определиться с размерами рамы каркаса.

Новости и информация

Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Если планируется использовать одну солнечную панель, то здесь всё понятно. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. Видео: Как подключить солнечную батарею к аккумулятору На картинке ниже представлен комплект электростанции, состоящий из таких устройств: Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, то есть солнечные батареи. Схема подключения Схема подключения СП.

Особенности и виды

Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов. Это требуется для упрощения очистки панелей от следов атмосферных осадков, существенно понижающих эффективность функционирования батарей. А от них — к инвертору. Осуществить такое соединение достаточно просто, однако на выходе получится 24 В.

Поэтому фотоэлементы лучше покупать готовые

Примите во внимание: если не оставить зазор между крышей и панелями для циркуляции воздуха, модули будут перегреваться и выгорать. Для подключения используйте провода с сечением соответствующим мощности контроллера. При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна

Расключная коробка для солнечных батарей

При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна. Расключная коробка для солнечных батарей

Характеристики солнечных панелей, влияющие на их установку

На монтаж влияет следующее:

  • размер фотогальванических элементов, который определяет их количество, возможности размещения под особенности крыши;
  • материал покрытия: черепица, металл, каучук, ТПО, ПВХ, шифер, ондулин.
  • форма листов покрытия: волнообразные, плитками, находящие друг на друга элементы, со стыковыми швами в виде фальцев.

Именно для процесса закрепления к крыше вид и технология фотогальванических элементов — моно, поли, тонкая пленка — малозначимы. Но мощность и эффективность все-таки может повлиять на монтаж солнечных панелей. Например, если дом имеет север крыши с ограниченной поверхностью, то туда можно поставить более эффективные изделия, остальные — на южную часть, лучше прогреваемую солнцем.

Если по каким-то причинам пользователь посчитает уместным комбинировать продукцию разных фирм или типы панелей, то это также возможно при подходящих параметрах для выбранной архитектуры системы.

Крыша из солнечных батарей кровельные технологии должна учитывать всегда. Например, если каркас состоит из ОСБ плит, это дает более широкие возможности для размещения креплений.

В продаже есть стандартные унифицированные наборы для фиксации солнечных батарей со всеми необходимыми элементами. У производителей можно также заказать нужное количество и параметры набора под индивидуальные потребности.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов. Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

  1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
  2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
  3. Накопитель сгенерированной энергии – аккумулятор.
  4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

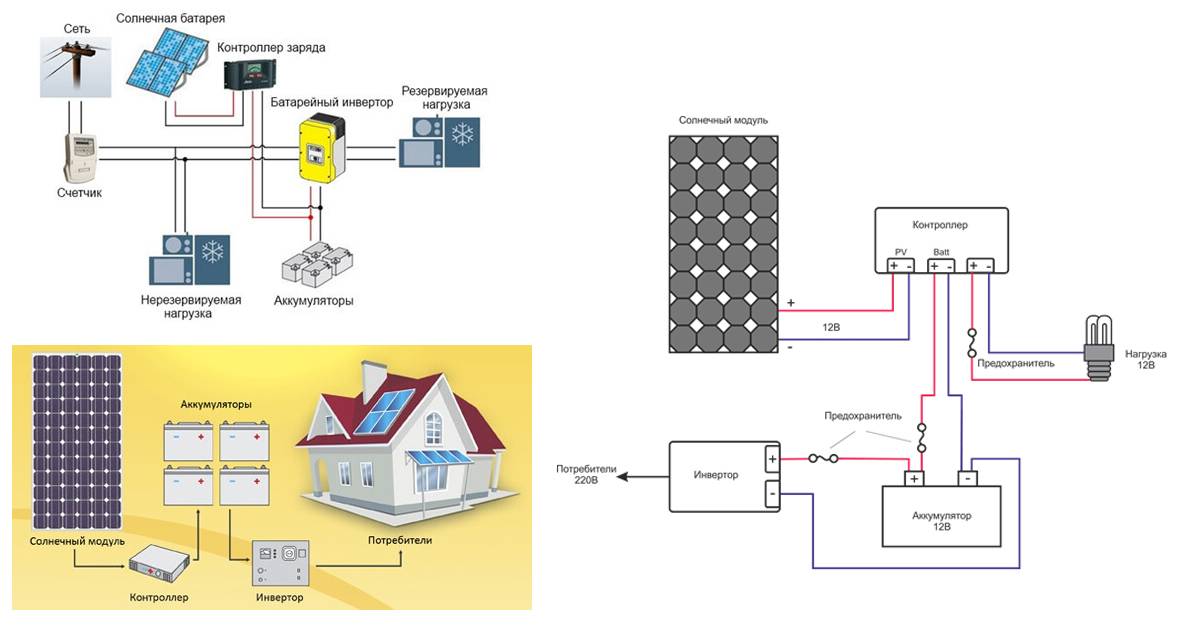

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Особенности подключения

  1. Солнечная панель.
  2. Устройство, которое контролирует заряд.
  3. Аккумулятор.
  4. Инвертор.
  5. Электрическая сеть дома.

Обязательно в эту схему входят предохранители от короткого замыкания и лампочка, которая показывает уровень нагрузки. Предохранители устанавливаются на провода с положительным зарядом перед аккумулятором, лампочкой, инвертором.

Лампочку и аккумуляторы подключают к контроллеру заряда.

Эта схема предусматривает наличие одной солнечной панели или нескольких, работающих с одинаковой нагрузкой.

Эффективность солнечных батарей, размещенных под углом, который отличается от угла наклона других, будет выше. В результате производимый ими ток пойдет не только к общему контроллеру, но и к менее производительным панелям. Это приведет к нагреву и падению производительности. Поэтому не все приборы смогут работать.

Монтаж конструкции

Первостепенно надо определиться с местом установки – или прямо на крыше, или с использованием в качестве подставки каркаса из специальных ферм. Как крепить гибкую солнечную батарею на крышу? Её нужно закрепить болтами к профилям, что и место сэкономит и имеет эстетически привлекательный вид.

Если же решено установить панели на фермы, то необходимо:

  1. Приобрести фермы. Так как они продаются в виде уголков, их потребуется самостоятельно собрать.
  2. Соединить элементы каркаса болтами.
  3. Определится с местом установки панелей.
  4. Крепление солнечной батареи к ферме происходит посредством болтового соединения. Это следует выполнять тщательно, чтобы любые погодные условия не могли повлиять на прочность конструкции.
  5. Последний этап – это подсоединение всех участников в сеть: батареи, аккумулятора, контроллера и инвертора.

Инвертор

Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.

Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.

Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:

  • регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
  • отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».

Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.

Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.

Иные параметры

Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.

ПараметрОписание
МощностьЗависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного. Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз. Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится.
По напряжениюРекомендованное соотношение (вольтаж/мощность СЭС):

  • 12 В /600 Вт;
  • 24 В/ 600…1500 Вт;
  • 48 В/ больше 1500 Вт.
КПДЭто малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии.
Вес1 кг — 100 Вт. Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки.
Меандровые, синусоидальные типы сигналаМеандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы. Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов. Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле.
1 или 3 фазныйТрехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему.

Количество инверторов

Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.

Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.

Подключение солнечных батарей к сети

Предварительно между всеми элементами системы необходимо установить предохранители. Это позволит избежать короткого замыкания и выхода системы из строя. Когда все требования безопасности удовлетворены, приступаем к подключению элементов между собой. Батарея подводится к контроллеру кабелем на низкое сопротивление. Он защитит АКБ от чрезмерной нагрузки и снизит риски перегрева на максимальном заряде. Через контроллер соединение идет к аккумуляторам. А от них — к инвертору. Инвертор преобразует полученную энергию в электрический ток, который питает приборы в доме.

Если вы используете солнечные модули вместе с электроэнергией от общей сети, тогда схема подключения усложняется. В этом случае напряжение от общей сети проходит через счетчик, попадает в батарейный инвертор и распределяется между резервированной и нерезервированной нагрузкой. Солнечная батарея подключается к контроллеру, а тот подводится к аккумуляторам. Через инвертор энергия от солнечных модулей поступает к резервируемой нагрузке.
