Обвязка пеллетного котла: схемы, правила подключения котла на пеллетах

Что такое обвязка котла?

Обвязка представляет собой все те элементы, которые располагается между радиаторами отопления и котлом. Сегодня многие домашние умельцы не уделяют ей особого внимания, организовывают, не придерживаясь никаких норм и рекомендаций специалистов.

Однако правильно реализованная обвязка позволяет решить множество проблем:

  • давление в трубопроводе никогда не превысит максимально допустимый уровень;
  • окалина, шлак, песок и им подобный мусор, который может находиться в воде, будет удален;
  • излишнее тепловое расширение будет компенсировано;
  • предоставляет возможность подключить к системе более одного контура;
  • растворенный в теплоносителе воздухе будет выведен;
  • позволяет автоматически включать бойлер и накапливать горячую воду, что поможет сэкономить.

Если говорить о пеллетных котлах, то они не всегда отличаются высокой автономностью работы. Но если ответственно подойти к прокладке трубопровода, то можно добиться большей эффективности от такого оборудования.

Правильная обвязка позволяет сделать систему обогрева дома более надежной, безопасной и производительной

Монтаж пеллетного котла

К монтажу ПК предъявляют высокие требования. Это связано с тем, что по технологии влажность топлива должна быть минимальной, тогда теплоноситель разогреваются до высоких рабочих температур.

Неправильный монтаж приведет к нарушению условий эксплуатации котла и его вспомогательных элементов, что создаст аварийную ситуацию и выходу оборудования из строя.

Для обеспечения надежности работы котельной рекомендуется в качестве электропитания подключить две разные фазы. Одна для функционирования ПК и вспомогательного оборудования, а другая для нужд освещения.

Это существенно упрощает выполнения ремонтных работ основных узлов, чтобы не делать их в темноте. Кроме того, независимое освещение фронта котла поможет качественно выполнять регламентные работы по обслуживанию.

После проверки оборудования по проектным спецификациям переходят к непосредственному монтажу.

Алгоритм монтажа:

  1. Установка ПК, соединение газовоздушного тракта с дымовой трубой.
  2. Монтаж пеллетного бункера.
  3. Подключение топливного шнека.
  4. Сборка и настройка панели управления ПК: манометра, предохранительного клапана и воздухоотводчика.
  5. Обвязка манометрами и термометрами циркуляционного насоса.
  6. Монтаж автоматики контроля нагрева обратного теплоносителя.
  7. Размещение резервного электропитания и стабилизатора напряжения.

Перед запуском выполняют пуско-наладочные работы:

  • проверка на соответствие собранной схемы котельной проекту;
  • проверка герметичности газового тракта;
  • опрессовка ПК и отопительной системы;
  • проверка работоспособности автоматики безопасности;
  • контрольный пуск, замер рабочих параметров и выполнения комплекса наладочных работ.

После завершения монтажно-строительных работ проводят настройку иначе оборудование будет работать с низким КПД, перерасходами по топливу и электроэнергии.

Подключение котла при наличии коллектора

Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.

Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.

Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — коллектора для отопления. Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.

Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.

Достоинства этой схемы очевидны:

  • владелец дома получает возможность отдельно контролировать каждый отопительный контур;
  • в любой точке системы обогрева поддерживается стабильное водяное давление;
  • к одному радиатору от коллектора отходит только одна труба, соответственно, они могут быть меньшего диаметра.

Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.

Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат

Что это такое

Сырьем для тапиоки служит тропическое растение маниоки, вернее, его корни. Процесс приготовления самого блюда начинается с вымачивания клубней. Их держат несколько дней в воде, после чего растирают и опять смешивают с жидкостью. Постепенно хлопья крахмала, которого в отростках около 30%, начинают оседать на дно.

Тапиока с черникой и йогуртом

Процедуру повторяют до тех пор, пока не остается очищенный порошок, который начинают варить на медленном огне в металлической посуде. Вещество постоянно помешивают, и при нагревании оно сворачивается в маленькие шарики. Именно эти комочки крахмала и называются тапиокой. В таком виде или же в предыдущем состоянии муки и хлопьев продукт можно найти в магазине.

Состав полученного вещества нельзя назвать ценным или богатым. Это практически одни углеводы, холин, участвующий в нормализации уровня холестерина, немного витаминов группы B, калия, кальция и фосфора.

Польза тапиоки не в присутствии каких-либо компонентов, а в их отсутствие. В крахмале нет глютена, а низкая калорийность продукта (около 130 ккал на 100 грамм) не несет вреда фигуре, так что шарики подходят для диетического или лечебного питания. Производимая мука обладает еще одним ценным свойством – крахмал легко усваивается организмом, дарит чувство сытости на долгое время, улучшает работу ЖКТ.

В Тайланде тапиока крайне популярный продукт

Чем котлы на пеллетах лучше других

Те, кто уже успел приобрести и воспользоваться таким котлом выделяют большое количество его положительных сторон при эксплуатации.

Среди основных достоинств можно выделит следующее:

  1. Экономный расход горючего вещества. Так как дерево в прессованном виде горит без остатков, расход не большой. Точный показатель сказать сложно, так как это зависит от состава и качества материала. Но если брать средний показатель, то пеллет уйдет в несколько раз меньше чем обычных дров.
  2. Независимость от электричества. Большая часть котлов, которые представлены на рынке, зависят от наличия электричества, тем более современные модели включают в себя электрические приборы.
  3. Экономичны. Стоимость такого оборудования меньше чем на аналоги, работающие на газу или электричестве. Кроме того топливо так же является бюджетным чем уголь, газ или дрова.
  4. Просты в использовании.

Кроме этих преимуществ, можно сказать еще, что их работа является экологически чистой и не влияет на окружающую среду. Выбор топливных котлов постепенно отходит в прошлое. Котельная, принцип работы которой заключается в гранулах, это новое слово в современной домашней экономии. Такое решение позволяет выбрать твердотопливный котел на гранулированном топливе, то есть пеллетах и не переживать за бытовые вопросы.

Лучшие автоматические котлы может помочь подобрать видео курс. Например пеллетный гранульный котел «Слон», который обладает улучшенной комплектацией и работает на пеллетах, не оставит вас равнодушным, все его достоинства так же можно узнать из видео обзоров.

Принцип работы пеллетного котла

Простота и надёжность работы пеллетных котлов очевидна. Посредством шнекового транспортёра гранулы подаются на решётку горения, где при помощи запального механизма или электроспирали они воспламеняются.

Сжигание топлива сопровождается принудительным поступлением воздуха, которое осуществляется вентилятором. После того, как пеллеты хорошо разгорятся, розжиг автоматически выключается. В ходе горения образуются горячие дымовые газы. При выходе из топки они обволакивают теплообменник и путём конвекции передают ему всё выделяемое тепло.

Продукты горения, которых в ходе процесса выделяется минимум, поступают в специальный зольник. Полная автоматизация подачи воздуха и топливных гранул в камеру сгорания даёт возможность производить точную настройку параметров работы котла и поддерживать их на протяжении долго периода времени, не прибегая к участию человека. Настройка и управление может производиться с вмонтированного или дистанционного пульта. Установка минимального и максимального температурного предела призвана обеспечить стабильную поддержку промежуточного показателя.

В случае превышения максимальной температуры подача топлива автоматически прекращается, и возобновляется только после снижении показателей ниже минимума. Некоторые современные модели котлов оснащаются GSM или Wi-Fi передатчиками, что существенно расширяет возможности дистанционного управления, и повышает безопасность эксплуатации оборудования.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной

Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

При установке пеллетного котла своими руками лучше придерживаться пошаговой инструкции

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

  • Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
  • Труба дымохода должна быть выше крыши минимум на полметра;
  • Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
  • Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
  • Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
  • В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Если система для продуктов горения будет сделана неправильно, то это может повлечь за собой не только плохую эффективность рабочего процесса, но и угрозу для здоровья людей.

Основные настройки

Пеллетный твердотопливный котел считается очень удобным в эксплуатации, однако в отличие от других моделей твердотопливных требует грамотной настройки. Правильно настроенное соотношение параметров напрямую влияет на такие показатели, как мощность и экономичность котла.

Очень частый вопрос: нужно ли перенастраивать котел при смене партии пеллет? Да, Ваш твердотопливный котел на разных пеллетах будет и работать по-разному. Соотношение компонентов, из которых изготавливаются пеллеты, у каждого производителя разные и поэтому процесс горения будет тоже разным.

Принцип пеллетного твердотопливного котла достаточно прост: червячный механизм (шнек) подает мелкие гранулы спрессованной древесины, угля, биомассы и т.пр. (пеллеты) в горелку, туда же для обеспечения необходимой мощности пламени принудительно нагнетается и воздух.

Регулировке подлежат два параметра: скорость подачи пеллет и мощность наддува воздуха. Регулировка подачи воздуха происходит простым выбором скорости вращения нагнетательного вентилятора, как правило либо по шкале от 1 до 10 либо в % от 1% до 100% (в зависимости от модели твердотопливного котла). Регулировка скорости подачи пеллет осуществляется увеличением или уменьшением периода между включениями червячного механизма. Сама же скорость вращения шнека всегда одинакова.

Количество воздуха, нагнетаемого в горелку должно быть минимально необходимым для полного сгорания топлива. Определить это можно по цвету пламени. Пламя красного цвета с заметным дымом является признаком недостатка воздуха. Пламя белого цвета означает, что вентилятор нагнетает слишком много воздуха.

Правильное пламя имеет желтый цвет. Дополнительным признаком правильной подачи воздуха является то, что пламя поднимается не только вверх, но и расходится немного в стороны.

Регулируя подачу воздуха, делайте это с минимально допустимым шагом. Чем точнее вы выставите минимально необходимую точку, тем большей мощности котла и меньшего расхода пеллет добьетесь.

В первую очередь настраивается подача воздуха, а затем скорость подачи пелет.

Скорость подачи пеллет в горелку должна быть оптимальной. Если пеллет подается слишком мало, то разогнать твердотопливный котел до номинальной мощности будет затруднительно, — там просто нечему будет гореть, а если пеллет будет слишком много, то лишнее топливо будет вываливаться из горелки.

Рекомендуем: Керамические трубы для дымохода: цена, монтаж, характеристики, видео

Пеллетная горелка АПГ-25 «Теплодар» запускается путем однократного нажатия кнопки, находящейся сбоку бункера. Устройство введено в режим ожидания. Чтобы перейти к основным настройкам оборудования необходимо одновременно нажать стрелки «Влево» и «Вправо». Второстепенные параметры АПГ-25 задаются при нагреве или поддержании температуры.

Пользователю необходимо задать два основных параметра:

  1. Время подачи в режиме «Нагрев» . По умолчанию составляет 9 секунд при времени цикла 20 секунд. Это — системная настройка для котла мощностью 20 кВт, отапливающего помещение площадью 180-200 кв. м. Если такая мощность не нужна, показатель снижают до 5-6 секунд. Время подачи в режиме «Поддержание» определяется автоматически.
  2. Мощность вентилятора . В руководстве пользователя указано, какая мощность вращения лопастей выбирается в зависимости от времени подачи пеллет. Параметр выставляется вручную. Если подача топлива непродолжительна, вентилятор работает в умеренном режиме.

Также мощность вентилятора влияет на скорость выдувания золы из жаровни. Для пеллет плохого качества необходимо установить параметр чуть выше табличного значения, в частности, при работе в режиме «Поддержание».

Особенности работы пеллетных котлов

Отопительное оборудование, использующее в качестве топлива спресованные древесные гранулы, появилось относительно недавно. Но с момента своего изобретения такие котлы сразу же завоевали признание миллионов покупателей.

Если нет возможности установить в доме газовое оборудование, то рекомендуется покупка именно .

К преимуществам этого вида теплогенераторов следует отнести:

  1. Автономность
    . Благодаря наличию блока управления и системы автоматического включения горелок, один раз загрузив топливо, можно забыть об этом на 2-4 недели.
  2. Безопасность
    . Пеллетные котлы имеют многоступенчатую защиту, что позволяет избежать взрыва трубопровода и пожара.
  3. Эффективность
    . В среднем коэффициент полезного действия оборудования колеблется от 87 до 97 %.
  4. Дешевизна обслуживания
    . Пеллеты стоят недорого, а очищать зольник нужно не более одного раза в месяц.
  5. Долговечность
    . Срок эксплуатации агрегатов составляет не менее 25 лет.
  6. Компактность
    . Чаще всего модели имеют сравнительно небольшие размеры.

Если ознакомиться с преимуществами этого типа отопительного оборудования, то становится понятно, почему оно настолько быстро завоевало популярность среди жителей Европы и Америки.

Если верить статистике, то пеллетные теплогенераторы в ближайшие годы займут лидирующие позиции как на отечественном, так и на мировом рынке

Повсеместному распространению агрегатов, работающих на пеллетах, мешает довольно высокая стоимость. Далеко не каждый желающий сможет вот так сразу выложить кругленькую сумму за сам котел, горелку и дополнительное оснащение.

Что такое обвязка

Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. На весь процесс уйдет максимум неделя.
Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами. Каждый из контуров комплектуется собственным насосом и в случае низкотемпературного контура трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.
Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам.
Однозначного ответа нет. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром он же — бойлер косвенного нагрева без насоса продемонстрирован нашим в видеосюжете: Помогла статья?
Правильная обвязка газового котла отопления — схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом вопросе. Обычно устанавливается недалеко от оборудования. Связано это с тем, что нередко в местах пайки внутренний диаметр заужается, а это создает ненужное гидростатическое напряжение и понижает КПД.

Подключения твердотопливных котлов.

В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Обвязка двухконтурного котла отопления полипропиленом — схемы и фото Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими.

Такие системы не зависят от электроснабжения. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами. Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Для контроля давления в системе.

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником. Подключение двухконтурного котла: 1. Гладкость труб, а также максимальная устойчивость к образованию нежелательного солевого налета дает возможность сохранять стабильный высокий показатель скорости постоянного передвижения теплоносителя в течение всего длительного срока активной эксплуатации. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.
Обвязка твердотопливного котла

https://youtube.com/watch?v=oJCnlQq0GlI

Как правильно выбрать пеллетный котел?

Принимая во внимание высокую цену данных приборов, владельцам частных домов хочется купить максимально эффективный пеллетный котел для своей системы отопления. Выбирать надежное отопительное устройство на топливных гранулах стоит начинать с определения его необходимой мощности

Мощность необходимая для отопления типового кирпичного коттеджа или деревянного загородного дома определяется исходя из 1 кВт на 10 м2 отапливаемой площади. Выпускаются как маленькие бытовые модели от 15 кВт, так и почти промышленные мощностью до 500 кВт. Выпуск моделей, производительностью менее 15 кВт экономически не целесообразен, так как вместо отопительного котла, в таком случае, лучше использовать печь или камин. Выпуск моделей мощнее 500 кВт тоже не рентабелен, так как у таких устройств значительно ухудшаются их технические характеристики

Выбирать надежное отопительное устройство на топливных гранулах стоит начинать с определения его необходимой мощности. Мощность необходимая для отопления типового кирпичного коттеджа или деревянного загородного дома определяется исходя из 1 кВт на 10 м2 отапливаемой площади. Выпускаются как маленькие бытовые модели от 15 кВт, так и почти промышленные мощностью до 500 кВт. Выпуск моделей, производительностью менее 15 кВт экономически не целесообразен, так как вместо отопительного котла, в таком случае, лучше использовать печь или камин. Выпуск моделей мощнее 500 кВт тоже не рентабелен, так как у таких устройств значительно ухудшаются их технические характеристики.

Подбирая отопительный прибор для своего дома, многие владельцы в качестве альтернативы пеллетному котлу, рассматривают дизельные или газовые котлы. Так какой же котел лучше дизельный, газовый или пеллетный? Ответить на этот вопрос можно простым примером:

Использование газового котла, подразумевает наличие магистрали с природным, которая присутствует в коттеджных поселках далеко не всегда. Добавьте к этому сложную и муторную процедуру согласования и получения разрешения на установку устройства отопления и подключения его к линии подачи газа.

Пеллетный котел, в отличии от газового, не подлежит регистрации и не требуется никаких согласований на его установку.

Пеллетные котлы – современный тип отопительного оборудования для дома, отвечающий всем требованиям пожарной и технической безопасности в сочетании с эффективностью режимов работы.

Режим подачи пеллет

Автоматический режим подачи гранул в топку можно устанавливать на несколько дней вперед, если позволяет объем бункера. Происходит экономия топлива, и создается необходимый климат в доме. Управление режимом работы отопительного агрегата длительного горения можно осуществлять вручную или при помощи дистанционного пульта.

Даже в самое жаркое лето хороший хозяин должен помнить о том. Что придут холода. Именно по этой причине вопрос о грамотном отоплении жилья остается актуальным. Каждому хочется, чтобы его дом стал теплым и уютным, но переплачивать, желания нет. Проблему легко решить, если вы способны установить в своем жилье газовый отопительный прибор. Но что делать, если у вас нет такого блага как газ, а электричество кажется чрезмерно дорогим удовольствием? Здесь на помощь приходят пеллетные котлы, которые становятся весьма популярными.

Пеллетный котел, это оборудование, которое работает на особом виде твердого топлива – на пеллетах. Пеллеты представляют собой гранулы, которые изготовляются методом прессования отходов получаемых при обработке дерева. Устройство рассчитано на то, чтобы обеспечить помещение горячим водоснабжением. Выпускаются модели, которые обладают разной мощностью от 15 кВт до 100 кВт.

Есть 3 варианта данного оборудования:

  • Первый предназначен для организации работы исключительно на пеллетах;
  • Второй предоставляет возможность использовать дрова ли брикеты, но только в качестве резерва, так как работа будет продолжаться не более 2-3х часов;
  • Третий является комбинированным и способен работать не только на пеллетах, но и на дровах с углем, так как конструкция включает в себя несколько камер для горения.

Котлы представляют собой конструкцию, созданную из стали листового типа. Оно включает в себя сразу несколько механизмов, например, котел с специальными пеллетными горелками, транспортер, который будет подавать гранулы в камеру горения и бункер, который хранит топливо.

Работа происходит таким образом:

  1. Пеллеты, которые загружаются в бак при помощи шнека, направляются в топку. Там происходит горение.
  2. Тепло, которое образуется при горении, разогревает носитель тепла. Он в свою очередь разносит это по помещению, которое отапливается.

В основном все устройства оснащаются управлением автоматического типа, оно создает регуляцию топлива и поддерживает ту температуру, которая была задана теплоносителем. Эксплуатация очень проста. Гранулы в котел помещаются один раз на протяжении от 3 до 14 дней. Это зависит от того какой объем у емкости. Кроме этого, котел нуждается в регулярной чистке каналов гари и уборке зольного ящика. Срок службы такой установки варьируется от 10 до 50 лет, в зависимости от класса.

Подготовка помещения

При установке пеллетного котла в первую очередь надо правильно подготовить помещение, где будет находиться генератор отопления. Лучше использовать удаленную от жилья зону (хорошо подойдут подвалы, придомовые пристройки, гаражи, иногда котлы ставят на чердаках).

Если помещение с котлом будет находиться по близости к жилым комнатам, то лучше позаботиться о плотной герметичной двери и покрытии полов и дверей моющимися материалами (на них будет постоянно оседать древесная пыль, зола). Лучшим вариантом для облицовки является стандартная кафельная плитка.

Площадь помещения под котел с мощностью 15-18 кВт не должна быть меньше 2,5-3 кв. м., иначе это нарушает правила пожарной безопасности. Температура в помещении не была ниже +10 градусов, чтобы этого добиться стены и потолок можно утеплить пенопластом (достаточно слоя в 10 сантиметров). Необходимости в радиаторах нет.

Влажность выше 40% не приветствуется, так как она снизит эксплуатационный срок системы – если в помещении попадает вода с крыши или через стены, то придется сделать по периметру обшивку гидроизоляционным мембранным материалом.

Еще несколько важных условий при подготовке помещения:

  1. Наличие приточной вентиляции. Достаточно отверстия диаметром 12-15 сантиметров. Никаких особо сложных систем кондиционирования не требуется. Можно сделать вытяжку, чтобы в помещении было комфортно находиться.
  2. Наличие доступа к дымоходу или организация нового. Для пеллетных котлов подходит только дымоход типа «сэндвич» (с наличием слоя утеплителя). Высота трубы должна быть не менее 5 метров. Рекомендовано устройство сборника конденсата, чтобы скопление влаги не нарушала работы печи.
  3. Наличие электропитания в помещении. Пеллетные котлы для автоматизации работы требуют электричества. Также рекомендовано провести свет в помещение, что значительно облегчит работы по обслуживанию печи.


Общая схема, но подробнее читайте ниже

Толщина пеноплекса для утепления пола на балконе

Важным параметром является толщина. Здесь нужно правильно подобрать материал, выполнив несколько расчетов. Плиты выпускают толщиной 20-100 мм. Чем они толще, тем лучше утепление и звукоизоляция, но скрадывается свободное пространство. Если в случае со стенами и потолком это грозит уменьшением полезной площади, то с полом могут возникнуть более сложные проблемы.

Важно! Плиты толщиной 20 мм имеют ровные края. Во время стыковки их заливают пеной. Пеноплекс большей толщины выпускают с замковым соединением, что упрощает монтаж

Пеноплекс большей толщины выпускают с замковым соединением, что упрощает монтаж.

Толщина пеноплекса варьируется от 20 до 100 мм

По этому параметру пеноплекс для пола рассчитывают с учетом толщины всех слоев: стяжка, черновое и финишное покрытие, дополнительная теплоизоляция. Готовый пол балкона не должен подняться выше порога, иначе он создаст дискомфорт.

Отопительные котлы на пеллетах: конструкция теплообменника

Есть несколько теплообменников созданных специально для пеллетного котла. Они могут быть вертикальными, горизонтальными, плоскими или трубчатыми, с большим или малым количеством поворотов, завихрений для отработанных газов. Все это называется турбулизаторами. Так же установка может быть и без них.

Специалисты считают, что самыми эффективными моделями будут те, в состав которых входит турбулизатор и есть несколько ходов, минимум 3.

В этом случае можно сказать, что конструкция вертикального типа тратит большую часть энергии на обогрев теплоносителя. Так же вертикальные конструкции затрудняют оседание золы, и она начинает сыпаться вниз из-за гравитации.

Еще одной важной деталью при выборе котла является его марка. Лучше отдать предпочтение тем компаниям, которые не дадут усомниться в своем производстве, и котлы которых часто применяются на протяжении нескольких лет в том регионе, где проживает покупатель

Если вы решитесь приобрести одну из новых моделей, то рискуете получить проблемы, поэтому обязательно спросите у консультанта о наличии запасных материалов на складе. Ваш котел должен обязательно получить гарантию и иметь сертификат от сервисного центра.

Требования к помещению под котел

ПК монтируется в самостоятельном здании или пристройке к нему. При производительности ПК более 30 кВт, его размещают в отдельном здании — топочной.

Для организации ее работы владельцы котлов составляют нормативные документы в части эксплуатации и пожарной безопасности.

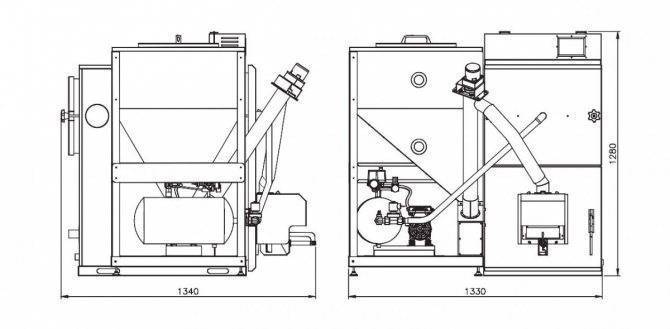

Размеры, которые нужно выдержать

Основные требования для размещения:

  1. Пол под установку должен быть выполнен из негорючих материалов: бетон или металлический лист.
  2. Основание под ПК должна быть выполняется из армированного бетона высотой 10-20 см.
  3. Должны быть предусмотрены аварийные и эксплуатационные проходы, между котлом и стенами здания — расстоянием не менее 1 м.
  4. Помещение должно быть сухим и отапливаемым, с температурой внутреннего воздуха выше + 10 С.
  5. Приточно-вытяжная вентиляция в здании должна быть рассчитана исходя из мощности ПК, данные можно уточнить из технической и проектной документации котельной.
  6. Если котельная установлена в отдельном помещении тепловые сети к объекту отопления прокладываются либо подземным способом, с укладкой ниже уровня замерзания почвы либо воздушным путем. В обоих случаях теплотрасса хорошо должна быть заизолирована от теплопотерь в окружающую среду.
  7. Высота дымовой трубы должна быть не менее 5 м и выступать над уровнем крыши не менее чем на 0,5 м, рекомендуется поставить стабилизатор тяги или обычный поворотный шибер.
  8. Расчет диаметра дымохода выполняется в соответствии с мощностью котла. Для пеллетных котлов он должен быть не менее 150 мм.
  9. Установка конденсатосборника обязательна.
  10. Крышу обрабатывают при помощи мастер-флеша, просвет заполняют негорючей минеральной ватой.

Распространенные ошибки и их устранение

Неопытные монтажники в процессе установки пеллетных котлов нередко допускают ряд опасных ошибок. Вот самые распространенные из них:

Мастер пренебрегает установкой системы контроля за уровнем нагрева обратной воды, что вызывает увеличение количества конденсата, нагара и дегтя.
Нарушена герметизация котла, бункера или дымохода, что приводит к утечке пиролизных газов и существенно уменьшает КПД оборудования.
Не проведены теплоизоляционные работы при монтаже основания. На тонком полу в зимнее время такой котел «мерзнет», в результате образуется вредный конденсат.
Чаша пеллетной горелки установлена неправильно. Чаще всего вместо нее устанавливают чашу, предназначенную для других видов топлива.
Размеры помещения котельной не позволяют свободно вынуть длинный шнек подачи пеллет для очистки бункера.

Не а если вы вроде бы все сделали правильно, а котел коптит, чадит, внезапно гаснет, и в зольнике обнаруживаются не сгоревшие до конца пеллеты, значит после пуска котел был настроен не правильно, либо вообще не был настроен.

Слева представлен кустарный вариант обвязки пеллетного котла отопления, выполненный с ошибками. Справа показана правильная обвязка, исправленная опытным мастером (клик для увеличения)

Не стоит надеяться на заводские настройки пеллетного котла. Его нужно настраивать во время первого пуска, учитывая фактическое состояние топлива, заданную мощность и тягу дымохода.

Необходимые инструменты и материалы

Перед проведением строительно-монтажных работ приобретают следующие материалы и оборудование:

  1. Насос для циркуляции теплоносителя в контуре.
  2. Воздушные клапаны для удаления воздушной смеси из расширительного бачка в схемах с естественной циркуляцией теплоносителя.
  3. Коллектор для распределения теплоносителя по контурам отопления.
  4. Грязевик для удаления мусора из сетевой воды.
  5. Радиаторы отопления
  6. Бойлер косвенного нагрева.
  7. Полипропиленовые трубы для внутриквартирной системы отопления.
  8. Металлические трубы для обвязки котла.
  9. Предохранительный клапан для защиты ПК от резкого скачка давления.
  10. Запорно-регулировочная арматура.
  11. Автоматика безопасности на ПК встроенная и состоит из следующих элементов: манометр, датчики, сигнализатор, панель управления котлом.
  12. Набор инструментов.

Недостатки пеллетных котлов

Говоря о преимуществах этого вида твердотопливных котлов, стоит сказать и об их недостатках.

  • несмотря на то, что пеллеты изготавливаются из отходов деревообработки, единица выделяемого тепла будет стоить дороже, если сравнивать с котельным оборудованием, работающим на дровах;
  • хранить пеллеты требуется в сухом помещении, так как под воздействием влажности они начинают разбухать и разваливаться из-за чего шнеки забиваются
  • для работы в автономном режиме на удаленных загородных участках потребуется покупка генератора и дополнительного оборудования, что может сделать приобретение пеллетного котла дорогостоящим удовольствием;
  • расход гранул в месяц может составлять порядка 1 тонны. Зная цену пеллет в вашем регионе, не трудно подсчитать, во что обойдется вам отопление загородного дома в зимний период. Как показывает практика, ваши расходы будут сопоставимы с использованием электрических котлов и превышать расходы, если использовать в качестве топлива природный газ.

Пеллеты из дерева

Если полностью заменить традиционные виды топлива деревянными пеллетами, можно существенно снизить уровень парникового эффекта. Во время горения традиционных видов топлива в воздух выделяется много углекислого газа. Меньше всего углекислоты образуется именно при сгорании дерева.

При использовании деревянных пеллет сокращаются объемы выделения в атмосферу такого соединения, как диоксид серы. Именно из-за его образования в больших количествах льют кислотные дожди. Это губительно действует на экологию. Опасность для природы и человека при использовании топливных пеллет сведена к нулю.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
