Аксонометрия системы отопления (теплоснабжения) включает в себя:

  • Трубопроводы с указанием диаметра, буквенно-цифренной нумерацией.
  • Высоту установки трубопроводов. Привязка от уровня пола первого этажа, подвала или фундамента.
  • Направление и цифровое значение уклона.
  • Размеры горизонтальных участков, только при наличии разрыва.
  • Места установки запорной арматуры с маркировкой каждого элемента.
  • Точки крепления труб, с указанием типа крепежа и номера документа.
  • Вертикальные трубы стояков. Маркируются как горизонтальные.
  • Приборы для измерения давления, температуры, счётчики.
  • Радиаторы отопления, их количество, тип и места установки.

Это не полный набор требований, предъявляемых к аксонометрическим схемам вентиляции, отопления и кондиционирования. Чтобы не допустить ошибок, правильно рассчитать и получить полноценный проект, требуется высокая квалификация.

В компании «Мега.ру» работают именно такие специалисты. Наша организация работает на территории Москвы и Московской области, так же мы выполняем заказы из ближайших регионов и рассматриваем варианты удалённого сотрудничества. Способы связи с нами вы найдете на странице «Контакты».

Аксонометрические схемы санитарно-технических систем

Для выполнения аксонометрических схем сантехсистем зданий и сооружений используется фронтальная изометрия с левой системой осей. Это дает возможность использования по всем осям неискаженных измерений. Для обозначения аксонометрических схем сетей холодного и горячего водоснабжения используются марки систем, проставляемые непосредственно над схемами. Полностью наименования систем (к примеру, « Схемы систем В2, Т3 ») указываются в соответствующих спецификациях.

На тех рисунках, что располагаются ниже, приведены изображения аксонометрических схем трубопроводных систем горячего ( T3 ) и холодного ( В1 ) водоснабжения здания. На схематическом изображении водопровода указаны запорные вентили, диаметры труб, отводы к стоякам, места спусков воды, а также патрубки для перехода с одного на другой диаметр трубы. С помощью горизонтальной черты у стояков отмечен уровень первого этажа. Кроме того, схема водопровода В1 содержит обозначение того, что для обустройства его ввода должны быть использованы трубы, имеющие диаметр 50 миллиметров, а соединение элементов следует производить с помощью раструбов.


Аксонометрическая схема трубопроводов водопровода


Аксонометрическая схема трубопроводов горячего водоснабжения

Что такое коллекторная разводка труб

В коллекторных трубах отопления трубы отопления подводятся к радиаторам отопления от единого распределительного устройства. Узел дозирования (коллектор) представляет собой устройство с одним входом и несколькими выходами теплоносителя. Каждый выход теплоносителя (воды) независимо закрывается запорным вентилем. То есть при необходимости можно отдельно отключить любой радиатор системы отопления, независимо от остальных.

Распределение тепла от коллектора к радиаторам осуществляется с помощью гидравлических труб, подходящих для систем отопления. Используется для отопления:

  • стальные трубы для отопления,
  • металлопластиковые трубы,
  • полиэтиленовые и полипропиленовые трубы (горячее водоснабжение),
  • медные трубы.

Трубы отопления соединяются специальными приспособлениями, называемыми фитингами. Отопительные трубы могут иметь один или два типа присоединения. Так соединяются металлопластиковые трубы с обжимными фитингами и пресс-фитингами. Полипропиленовые трубы соединяются приварной арматурой. Медные трубы подключаются к пресс-фитингам и компрессионным фитингам. Стальные трубы соединяются классическим резьбовым соединением на литых или латунных фитингах.

Гидравлический расчет холодного водопровода

Водопроводчик

расчет сети холодного водоснабжения

начинается позже

конструктивное решение всей схемы

системы холодного водоснабжения,

построить изометрический расчет

общие схемы электроснабжения

дом и окрестности поселка.

Задача

гидравлический расчет интерьеров

холодное водоснабжение

состоит в том, чтобы определить оценку

расход, диаметры труб

и потери напора в расчетных сечениях

и во всей системе такие

чтобы гарантировать бесперебойную работу

подача воды всем потребителям

в здании с необходимым давлением.

Водопроводчик

расчет производится в следующих

последовательности:

он выбран

точка диктовки относительно расстояния

и высоты положения

арматура для воды, а также габариты

бесплатно

давление

для

сантехника.

Сеть

он разделен на расчетные области.

Ценится

называется

район, где расход воды

постоянный:

участки трубопровода

между точками соединения соединений

водопроводная арматура

для

электромонтаж квартира, квартира

вертикальная разводка, стойки к: сети.

Подразделение на расчетные области

осуществляется против направления движения

воду, начиная с точки под диктовку.

Определенный

количество обслуживаемых устройств

расчетный сайт.

В этом случае краны для полива не учитываются

включены.

На каждом сайте

определяется расчетный расход воды,

л / с:

, (4.4.1)

где это находится

максимальный расход второго холодного потока

вода, л / с, отнесенная

к устройству. Его значение определяется

на устройство, потребление

который самый большой. Потребление

устройство

определено в

в соответствии с п. 3.2 .

а –

стоимость определяется на основе

от общего количества устройств

N в расчетной области и вероятность их появления

акции рупий.

Ее

имея в виду

определяется по таблице. 2 ок. 4 .

Шанс

действия ПК устройств для

определены разные участки сети

сразу для всего здания в целом (т.е

отчет А

= стоимость).

(4.4.2)

где это находится

Ты

-количество

жители дома;

Нет

-количество

все устройства складывания воды;

– норма

затраты

холодная вода от одного потребителя в час

самый большой

расход воды, л / час (прим. 3).

(4.4.3)

общее

расход воды в час потребителя

самый большой

расход воды, л / час (ок. 3);

норма

затраты

горячая вода от одного потребителя в час

самый большой

расход воды, л / час (прим. 3).

Они выбраны

диаметры труб из таблицы для сантехники

расчет

водопроводные трубы по сметной стоимости

и скорость разрешена.

При этом следует учитывать, что скорость

движение воды во внутренних трубах

сети водоснабжения не должны превышать

3 м / с. При выборе внутренних диаметров

холодный трубопровод

водоснабжение должно быть ориентировано

для экономичного

скорость движения воды, которая для

трубы d

40мм –

в пределах 0,9… 1,2 м / с.

Убытки

распространенность, м, на участках трубопровода

системы холодного водоснабжения должны

определяется по формуле:

час

= i – l- (l

+ kl),

(4.4.4)

где это находится

я – специфический

падение давления из-за трения, мм / м;

длина расчетного участка, м;

k–

коэффициент падения давления

в местных сопротивлениях. В сетях

коммуникации и трубы для питьевой воды

жилой

здания принимаются kt = 0,3.

На главной дороге

от точки диктовки до городской

сантехника рассчитывает сумму

падение давления.

Водопроводчик

расчет удобно вести в виде таблицы

модуль.

В

наличие на изометрической схеме

разная нагрузка (количество устройств)

стояк, могут возникнуть сомнения по поводу

правильность выбора точки диктанта.

Поэтому, чтобы точно найти диктант

точки должны найти точку схода (см табл.

4.4.1.) Несколько стояков (обычно на трассе)

и найти сумму убытков, связанных с этим

давление на одну и другую ветку

с учетом разницы геометрических

высота установки различных устройств (если

диктовать

очки взяты с разных устройств) и необходимые

необходимое давление

для их нормального функционирования. Большие потери

определять диктат

высота и место диктанта

точки. Такой расчет

также необходимо было составить

спецификации материалов e

оборудование для всего дома, например

необходимо определить диаметры

все отметки и участки трассы. В

в этом случае таблица

примет вид:

();

Сравнивать

имея в видуа также.

Он выбран диктатором

подъем, значение

на

что больше.

Примечание:

Должно

помните, что отрезок от ТЭЦ до города

водоснабжение (подъезд

во владении) следует рассчитывать, когдаа также

.

Схема внутренней канализации частного дома

Построение внутренней сети канализации в частном доме определяется размерами помещений, а также взаимным расположением всех сантехнических приборов. К канализации необходимо в обязательном порядке подключать все объекты, в которые сливается сточная вода в доме. Это могут быть мойки, унитазы, ванна и так далее.

Схема внутренней канализации частного дома

Все элементы системы посредством полипропиленовых труб подключаются к общему стояку канализации. Схема стояка канализации

достаточно проста. Он должен быть расположен строго вертикально. При этом допускается использование нескольких стояков. Это нужно делать только в том случае, если помещение достаточно большое и расстояние между сантехническими приборами велико.

Весь трубопровод соединяется посредством фитингов. Однако можно пойти и другим путём, то есть применить соединение в раструб. Некоторые используют другие распространённые методы соединения полипропиленовых труб. Они отлично свариваются и клеятся.

Сборка канализации

Сборка канализации

Если используется скрытая система прокладки канализации в частном доме, то придётся предусмотреть смотровые окна. Это делается для того, чтобы без особого труда можно было контролировать состояние труб. Те трубы, которые располагаются внизу фундамента, нужно подсоединять к наружному трубопроводу. Для этого в фундаменте нужно пробить отверстие, диаметр которого будут немного больше диаметра трубы.

Итак, основными частями внутренней канализации частного дома являются:

  • дефлектор, устанавливаемый на конце вентиляционной трубы;
  • общий стояк канализации, который служит для отвода сточных вод от всех сантехнических устройств, которые расположены в доме;
  • канализационные горизонтали, устанавливаемые под определенным уклоном;
  • раструбные или фитинговые соединения (можно в совокупности);
  • непосредственно трубы канализации, которые подсоединяются ко всем сантехническим приборам и устройствам, расположенным в доме.

Аксонометрическая схема канализации

Аксонометрическая схема канализации служит для наглядного изображения всех её составных частей. Она в полной мере описывает все составляющие, которые входят в конструкцию. Сегодня очень важным становится составление именно аксонометрической схемы. Она делается в соответствии со всеми нормативами и документами. На ней все элементы изображаются схематически. Безусловно, разобраться в подобного рода приложении сможет не каждый, но для опытного сантехнического работника это не представляет абсолютно никаких сложностей. В соответствии с ней производится последующий монтаж всей системы канализации.

Проектные работы

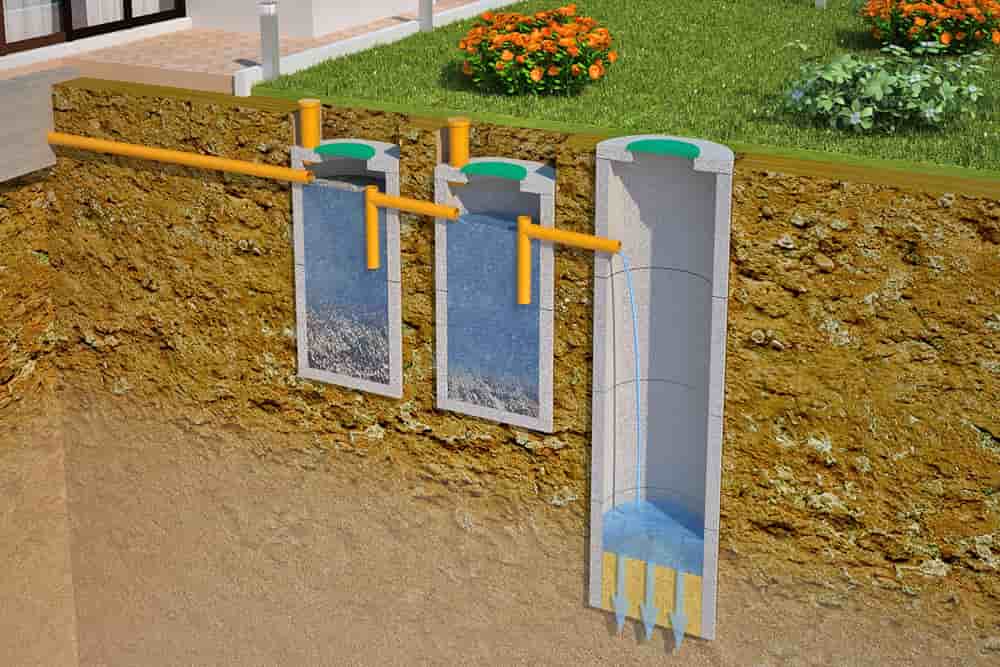

Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:

  • достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
  • правильно рассчитанная конфигурация, выдержанный уклон труб;
  • трассировка должны быть максимально прямой, без резких поворотов;
  • по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
  • трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Особенности проектирования эскиза

Аксонометрия разрабатывается для объектов с большим количеством элементов трубопровода и диаметром прохода от 50 мм. К эскизам предъявляется меньше требований, чем к чертежам

Основное внимание на проекции отводится прорисовке приборов. При наложении элементов друг на друга выполняется вынос изображения. Разрыв сети и смещение обозначается пунктирной линией

Процедура необходима для нормального прочтения всех деталей. При необходимости дополнительной детализации отдельные узлы чертятся в большем масштабе, например 1:50

Разрыв сети и смещение обозначается пунктирной линией. Процедура необходима для нормального прочтения всех деталей. При необходимости дополнительной детализации отдельные узлы чертятся в большем масштабе, например 1:50.

В месте ввода магистрали в здание проставляется относительная и абсолютная отметка земли. Она располагается ниже нулевой точки отсчета – пола первого этажа. Числовой показатель записывается со знаком минус. Если предусмотрена установка напорных баков и насосов, то указываются их относительные отметки. В местах прохода полимерных труб через плиты перекрытия устанавливаются гильзы. На схеме отмечаются такие участки.

Полная аксонометрическая схема служит основанием для выполнения гидравлического расчета системы. По ней определяются участки магистрали с постоянным расходом воды. Узловыми точками считаются участки ответвления трубопроводов от стояков. К схеме составляются таблицы (спецификации) по материалам и оборудованию.

Список оборудования и параметров на схеме

На схеме отопления любого этажа должны обозначаться:

  1. Трубная разводка с указанием всех диаметров труб;
  2. Участки утепления труб – длина и толщина. Такая теплоизоляция обозначается графически;
  3. Оси трубной разводки относительно нулевого уровня;
  4. Углы уклонов розливов;
  5. Если на горизонтальных участках розливов есть разрывы, то указываются размеры этих участков;
  6. Опорные и подвесные элементы, компенсаторы.

Обязательное требование: необходимо указать тип и основные характеристики этих элементов:

  1. Сколько секций содержит отопительный радиатор;
  2. Сколько секций или труб в отопительном регистре, его диаметр и общую длину;
  3. Для остальных приборов отопления (конвекторы, излучатели) – тип прибора;
  4. Обозначения тепловых установок (котлы, отопительные печи и теплообменники, насосы циркуляционные и тепловые, элеваторы, т.д.);
  5. Закладное оборудование;
  6. Измерительные приборы.


Схема отопления в масштабе

Отопительное оборудование и расчеты

Все оборудование, используемое в системе отопления, разделяется на вспомогательное и основное. Основное – котел или другой нагревательный прибор, вспомогательное – радиаторы и трубы разводки с прилагающейся арматурой. Для расчетов параметров необходимого отопительного оборудования необходима удельная мощность котла, которая варьируется в зависимости от климатических поясов:

  1. Для районов Крайнего Севера – 1,5-2,0 кВт;
  2. Для умеренной климатической зоны и центральных регионов – 1,2-1,5 кВт;
  3. Для южных поясов – 0,7-0,9 кВт.

Исходя из этих поправок, рассчитывается мощность нагревательного прибора по формуле:

Wкотла = S х W / 10;

Где W – расчетная мощность отопительного прибора (котла, конвектора и т.д.);

S – общая площадь отапливаемого объекта.

Аксонометрическая схема котлового оборудования с двумя горелками

Насосы бывают тепловыми и циркуляционными. В большинстве случаев, кроме малоэтажных домов с естественной циркуляцией теплоносителя, без насосного оборудования обойтись невозможно, поэтому практически на всех схемах эти приборы присутствуют. Насосы должны соответствовать определенным техническим требованиям, среди которых и такие:

  1. Легкость монтажа, демонтажа, простота эксплуатации и обслуживания;
  2. Малошумность и экономичность прибора;
  3. Надежность и длительность эксплуатации.

В малоэтажных жилых зданиях применяют три вида систем отопления:

  1. Классическая двухтрубная схема, согласно которой горячая вода подается по одной трубе и возвращается по второй. В этой схеме насос монтируется на обратке;
  2. Схема с вертикальным стояком. В этой схеме горячая вода также подается в радиаторы по одной трубе, а возвращается по второй, но циркуляционный насос устанавливается на отводящую трубу для подачи горячего теплоносителя. Таким образом, горячая вода сначала проходит по верхним радиаторам, а затем перемещается в нижние батареи системы;
  3. Однотрубная схема предполагает передвижение теплоносителя последовательно от радиатора к радиатору с возвратом в котел. Это самая простая схема, но за счет ее невысокой эффективности она применяется в маленьких одноэтажных зданиях.

Упрощенная аксонометрическая двухтрубная схема Расчеты при составлении схемы отопления должны учитывать:

  1. Потребление тепла в каждом помещении;
  2. Тип и количество радиаторов;
  3. Количество стояков, если они есть, а также общее число ответвлений и контуров;
  4. Схему подключения отопительных приборов;
  5. Параметры труб и запорной арматуры.

После окончания расчетов отопительной системы их необходимо обозначить на схеме. Основное назначение аксонометрической схемы отопления – графическое отображение всех деталей и элементов, но, кроме этого, схема должна отображать и технические характеристики отопительного оборудования. Также в схеме должны присутствовать расчеты по подаче тепла в каждое помещение дома, включая подсобные.

Укладка труб своими руками

Перед тем как сделать канализацию, должна быть создана схема подключения канализации в частном доме. При установке труб необходимо соблюдать постоянный уклон величиной около 2 см на 1 м. Для поворота труб лучше использовать не 90-градусные фитинги, а два по 45 или три по 30 градусов: в таком случае вероятность засорений будет намного меньше.


Унитаз присоединяется к системе отдельным каналом, чтобы создаваемое разрежение не разрушало гидрозатворы в других устройствах. Кроме того, вся сантехника должна подключаться выше унитаза, чтобы в нее не попадали отходы. Каждый стояк должен оборудоваться ревизией в нижней части. Чтобы обеспечить хорошую шумоизоляцию, достаточно обмотать конструкцию минеральной ватой или спрятать за гипсокартонным коробом.

Соединение стояка с наружной частью канализации осуществляется горизонтальными трубами, проложенными на нижних этажах или в подпольном пространстве. Такие трубы тоже нужно оборудовать ревизиями, особенно на поворотах. При прокладке внешней трубы в грунте или холодном помещение, ее необходимо утеплить. Выходящая из дома канализация соединяется с наружной, и стоки двигаются в нужном направлении. Для крепления труб и стояков используются хомуты, а в отдельных местах требуются отдельные крепежные элементы.

Аксонометрия в ПТ правила выполнения

Для примера возьмем проект спринклерной системы пожаротушения для торгово-развлекательного комплекса.

Ключевые моменты такого проекта:

  • трубная разводка;
  • расстояние между спринклерными оросителями;
  • тип крепления трубопровода;
  • комплект автоматики системы ПТ.

Нас интересует, главным образом, разводка сети трубопровода.

Здесь учитываются и элементы чертежа для насосной станции, фланцы опорожнения сети и т.п.

Аксонометрическая схема такой АУПТ может выглядеть так.

ГОСТ 2.317-69 устанавливает порядок и правила выполнения аксонометрических проекций для инженерных систем.

При выполнении аксонометрии в пожаротушении нам не обойтись без известного СП 5.13130.2009.

Расстояние между оросителями рассчитываем согласно НПБ 88-2001.

Стандарт по проектированию трубопроводов – ГОСТ 10704-91.

На эти нормативы мы и ориентируемся при создании трехмерной проекции трубопроводной сети.

Для всех сложных строительных чертежей, поэтажных схем высотных зданий,

строений со сложной системой вентиляции – везде, где имеется сложная трубная разводка,

в состав проектной документации обязательно включается аксонометрическая проекция.

Так, в соответствии с ГОСТ 2.317-2011, подобная проекция строится во фронтальной изометрии, т.е. в трех плоскостях, в левой системе координат.

Пункт 3.2.1 документа ГОСТ 21.602-79 также сообщает, что необходимо учитывать коэффициент искажения вдоль осей, принятым условно за единицу.

Это любые чертежи отопления, канализации, санитарно-технических систем водопровода и т.д.

Аксонометрическая схема включает два вида: полноценный чертеж и эскиз.

Полноценный чертеж выполняем по всем требованиям ГОСТов.

Построение аксонометрических схем

В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.


Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении. Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число. После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом. Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.

Список оборудования и параметров на схеме

На схеме отопления любого пола должно быть указано следующее:

  1. Обвязка с указанием всех диаметров труб;
  2. Сечения изоляции труб – длина и толщина. Эта изоляция отображается графически;
  3. Оси труб относительно нулевого уровня;
  4. Углы розлива;
  5. При наличии зазоров на горизонтальных участках заполнения указываются размеры этих участков;
  6. Опорные и подвесные элементы, компенсаторы.

Обязательное требование: необходимо указать тип и основные характеристики этих элементов:

  1. Сколько секций в радиаторе отопления;
  2. Сколько секций или труб в бревне отопления, его диаметр и общая длина;
  3. Для других отопительных приборов (конвекторов, радиаторов) – тип устройства;
  4. Обозначения систем отопления (котлы, отопительные печи и теплообменники, циркуляционные и тепловые насосы, элеваторы и др);
  5. Ипотечное оборудование;
  6. Инструменты измерения.

Схема отопления в масштабе

Отопительное оборудование и расчеты

Все оборудование, используемое в системе отопления, делится на вспомогательное и основное. Основной – котел или другое отопительное устройство, вспомогательный – радиаторы и распределительные трубы с присоединенной арматурой. Для расчета параметров необходимого отопительного оборудования требуется удельная мощность котла, которая варьируется в зависимости от климатических зон:

  1. Для регионов Крайнего Севера – 1,5-2,0 кВт;
  2. Для зоны умеренного климата и центральных районов – 1,2-1,5 кВт;
  3. Для южных районов – 0,7-0,9 кВт.

На основании этих изменений рассчитывается мощность отопительного прибора по формуле:

Wcaldaia = S x W / 10;

Где W – расчетная мощность отопительного прибора (котла, конвектора и т.д.);

S – общая площадь нагреваемого объекта. Аксонометрическая схема котельной системы с двумя горелками

Насосы бывают тепловые и циркуляционные. В большинстве случаев, за исключением малоэтажных домов с естественной циркуляцией теплоносителя, без насосного оборудования не обойтись, поэтому практически в любой схеме эти устройства присутствуют. Насосы должны соответствовать определенным техническим требованиям, включая следующие:

  1. Простота установки, разборки, простота использования и обслуживания;
  2. Низкий уровень шума и КПД устройства;
  3. Надежность и продолжительность эксплуатации.

В малоэтажных жилых домах используются три типа систем отопления:

  1. Классическая двухтрубная схема, при которой горячая вода подается по одной трубе, а возвращается по второй. В этой схеме насос монтируется на обратной магистрали;
  2. Схема с вертикальным подъемником. В этой схеме горячая вода также подается в радиаторы по одному патрубку и возвращается по второму, но на отводном патрубке установлен циркуляционный насос для подачи горячего теплоносителя. Поэтому горячая вода сначала проходит через верхние радиаторы, а затем – в нижние змеевики системы;
  3. Однотрубная схема предполагает движение теплоносителя последовательно от радиатора к радиатору с возвратом в котел. Это самая простая схема, но из-за невысокого КПД применяется в небольших одноэтажных постройках.

Упрощенная изометрическая схема с двумя трубами

В расчетах при составлении схемы отопления следует учитывать:

  1. Расход тепла в каждой комнате;
  2. Тип и количество радиаторов;
  3. Количество стояков, если есть, а также общее количество ответвлений и цепей;
  4. Схема подключения отопительного прибора;
  5. Параметры труб и арматуры.

После окончания расчетов системы отопления их необходимо указать на схеме. Основное назначение аксонометрической схемы обогрева – графическое отображение всех деталей и элементов, но, помимо этого, схема должна также отображать технические характеристики отопительного оборудования. Кроме того, схема должна содержать расчеты по подаче тепла в каждую комнату в доме, включая подсобные помещения.

Особенности установки терморегуляторов для радиаторов

Чтобы терморегуляторы работали эффективно, корректно и в течении длительного времени, надо правильно их установить. — К устройствам с механическим управлением должен быть свободный доступ для того, чтобы было удобно поворачивать регулятор. — Нельзя закрывать шторами или радиаторными экранами автоматические терморегуляторы, так как прибором будет анализироваться температура за шторой (экраном), а не реальная температура в помещении. — При установлении терморегуляторов в готовой отопительной системе перед монтажом воду из системы надо слить. — Установка терморегулятора производится перпендикулярно к панели радиатора. Направление стрелки регулятора и направление потока теплоносителя в системе должны совпадать. — В период, когда отопление отключено, терморегуляторы открывают полностью. Это помогает избежать деформации клапана и загрязнения регулятора.

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

  • ГОСТ 21.206-93 СПДС;
  • ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила


Сложный вариант аксонометрической схемы Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

  1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
  2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
  3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

  • Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
  • С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
  • Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
  • Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
  • На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
  • На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
  • На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
  • Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
  • Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
  • Вентиляторы маркируются соответственно линиям, на которой они установлены.
  • Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
