Как работает комбинированный котел газ-дрова

Описание работы котла

Управление ТЭНами осуществляет электрический блок, а интенсивность горения твердого топлива регулирует термостат подачи воздуха, открывая цепочкой заслонку зольной камеры под определенным углом. То есть, функции управления электрической и твердотопливной части отопителя разделены. Если же воздух в топку подается принудительно вентилятором, то обе части контролирует автоматика для дровяного котла. В первом случае алгоритм работы следующий:

После подключения теплогенератора к сети в работу включается электронагреватель. На пульте управления устанавливается температура теплоносителя и ТЭН начинает подогревать воду в автоматическом режиме. Температуру лучше устанавливать на 10—15 ºС ниже рабочей.

В это время в камеру сгорания загружается топливо и происходит его розжиг. С этого момента разогрев теплоносителя происходит совместно, если принудительно не отключить электронагреватели.

Достигнув выставленной на пульте температуры воды, ТЭНы отключаются и до рабочей температуры теплоноситель греется дровами.Интенсивностью горения управляет термостат с цепным приводом, и как только вода достигает рабочей температуры, он перекрывает подачу воздуха.

Когда комбинированный котел сожжет свое основное топливо и новой загрузки не последует, теплоноситель начнет остывать и в определенный момент сработает датчик электрического блока и он включит в работу нагреватели, которые будут поддерживать температуру воды до следующей закладки дров.

Алгоритм работы с вентилятором подачи воздуха и единым электронным блоком аналогичен вышеописанному, только процесс настройки оборудования упрощается. При этом теряется энергонезависимость твердотопливной части агрегата.

Благодаря своей конструкции и принципу действия электро-дровяные отопительные котлы для частного дома приобретают некоторые преимущества, несвойственные обычным твердотопливным агрегатам:

  1. На внутренних стенках топки не возникает конденсат вследствие поступления из обратного трубопровода холодной воды, поскольку котловой бак постоянно подогревается ТЭНом.
  2. Как следствие, система обогрева здания может присоединяться к источнику тепла напрямую, без организации малого контура и смесительного узла с трехходовым клапаном.
  3. Теоретически КПД комбинированного водонагревателя повышается до 97—99% в то время, когда действует электрический обогрев, а главная топка не функционирует.

В то же время универсальность агрегата не избавляет от недостатков, присущих обоим видам отопителей по отдельности. Это инерция, которая выражается в невозможности сразу прекратить нагревание теплоносителя при достижении максимальной температуры.

Другой недостаток – относительно невысокая мощность электрической части, значительно повысить ее не даст устройство водяной рубашки, в нее невозможно встроить много электронагревателей. По этой причине мощность электрических нагревателей равна мощности дровяной камеры сгорания в диапазоне 6—25 кВт. Если требуется более высокий показатель, то электроэнергия будет служить только в качестве подогрева и сможет поддерживать температуру теплоносителя на каком-то определенном уровне.

Преимущества котлов газ-дрова

Отопительные котлы комбинированного типа, работающие на газе и твердом топливе, имеют ряд несомненных достоинств:

  • две отдельные топки – одна для газовой горелки, а другая – для твердого топлива;
  • предусмотрена возможность подключения нескольких отопительных контуров, что позволяет обеспечить теплом не только жилой дом, но и смежные с ним постройки – гараж, баню и прочее;
  • работа отопительного котла на дровах и газе осуществляется независимо от электропитания, а в случае необходимости – и от газоснабжения;
  • установка комбинированного котла и возможный ремонт не предполагает существенных материальных затрат и наличия особых знаний;
  • оборудование отличается высоким КПД – порядка 90-95 %;
  • габариты отопительного котла комбинированного типа невелики, однако рекомендуется его установка в отдельной комнате – котельной;
  • выброс продуктов горения у таких котлов достаточно небольшой – особенно с пиролизным типом горения твердого топлива.

Как выбрать хороший комбинированный котел

Выбор комбинированного котла зависит от сферы его применения.

Тип котла в зависимости от топлива

Зависимо от вариантов используемого топлива, комбинированные котлы бывают таких видов.

  1. Газ/электричество – электроэнергия применяется для быстрого нагрева воды. Если есть проблемы со стабильностью работы электросети, для разогрева жидкости используется газ.
  2. Дрова/газ – автономные, экономичные в плане работы отопительные установки. Подходят для отопления построек, которые находятся в отдаленных регионах, где наблюдаются частые перебои с электроэнергией.
  3. Дрова/электроэнергия – универсальные в плане применения комбинированные котлы. Внутри есть отдельная топочная камера, а также ТЭНы для нагрева воды. При перебоях с электроэнергией, можно использовать дрова.

Отдельная группа отопительного оборудования – многотопливные установки. В таких котлах может использоваться электроэнергия, газ, дрова, специальные гранулы, брикеты, можно комбинировать различные типы топлива между собой в процессе работы самого котла.

Критерии выбора

Правильный выбор комбинированного котла – это необходимость рассмотрения различных параметров подобного оборудования на основе личных требований в плане характеристик, эксплуатационных особенностей.

Параметр мощности. Средний показатель – 1 кВт тепловой энергии на 10 м.кв. отапливаемой площади. Подобный расчет приблизительный, так как на эффективность отопления влияет множество факторов. Основные их них – используемый тип теплоизоляции, толщина стен здания, количество этажей постройки, высота потолков. Чтобы котел эффективно отапливал помещений, рекомендуется выбирать его с запасом мощности в 25%.
Помимо отопления, обеспечение горячим водоснабжением

Если нужно получать горячую воду для технических и бытовых целей, рекомендуется обратить внимание на модели комбинированных котлов с накопительными емкостями.
Тип системы управления. Она может быть ручной, автоматической.
Защитная автоматика для отключения отопительного оборудования в экстренных ситуациях.
Особенности монтажа комбинированного котла, комплектация.
Габариты отопительного оборудования, его масса.
Типы используемого топлива.
Материалы изготовления корпуса, отдельных частей комбинированного котла.
Наличие дополнительных функций, конструкционных элементов

Современное отопительное оборудование может дополняться автоматической регулировкой тяги, горелкой, инжекторами, отдельными поверхностями для приготовления пищи, шумоизоляционным кожухом.

Получить подробную информацию об основных параметрах можно из технического паспорта, который прикладывается к отопительному оборудованию. Здесь же указываются правила по сборке, подключению котла, а также особенности обслуживания установки.

Особенности разных комбинаций

Выбирая оборудование такого типа, следует ориентироваться на доступные вам энергоносители.

Твердое топливо и электрический ТЭН

Комбинированный котел дрова-электричество (маркировка ТЭ) работает на двух видах топлива и по своей конструкции значительно отличается от универсальных агрегатов аналогичного назначения. Он состоит из одной топливной камеры, в которой сжигаются дрова. Сверху над топкой расположен бак с водой, в который интегрирован дымоход.

Если для повышения эффективности работы водонагревателя над баком монтируется тепловая камера, то дымоход примыкает непосредственно к ней. В этом случае продукты сгорания нагревают воду, циркулируя по трубам, расположенным внутри бака.

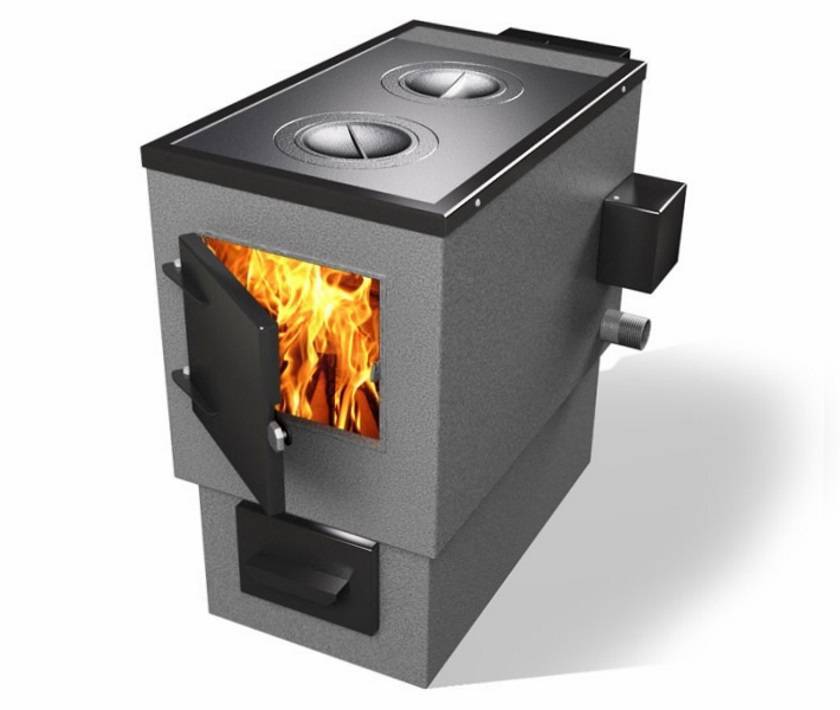

Электро-дровянной котел.

В момент перехода с твердого топлива на электричество, в работу вступают нагреватели (ТЭНы), вмонтированные в резервуар теплообменника. Максимальную мощность энергопотребления можно ограничивать произвольно. Полное управление отопительным прибором такого типа осуществляется при помощи автоматической системы.

Твердое топливо и газ

Комбинированный котел для частного дома (маркировка ТГ), попеременно работающий на твердом топливе и газе, бывает двух типов: с одной и двумя топками. В двухконтурном котле нижняя топка предназначена для газовой горелки, а верхняя, снабженная дымоходом, для дров.

Такой вариант удобен тем, что при любой работающей топке вся конструкция прогревается равномерно. Процесс управления универсальными котлами смешанного типа выполняется в ручном или автоматическом режиме.

Газ и электричество

Комбинированные отопительные котлы, которые предназначены для работы на газе или от электрической сети, наиболее востребованы в той местности, где прокладка газопровода намечается в близкой перспективе. Таким образом, абсолютно без проблем можно перейти из одного режима отопления на другой при первой возможности.

Газ и жидкие энергоносители

Надувные газовые котлы и дизельные устройства работают по одному принципу, но для смены вида топлива требуется заменить горелку. Переход от одного энергоносителя к другому обеспечивает наличие одно- или двухступенчатых горелок.

Комбинированные котлы включают в себя моноблок с камерами, которые стоят одна на другой. Газовые горелки имеют вентиляторный поддув, что гарантирует их бесперебойную работу, невзирая на перепады давления в газовой сети. Когда производится демонтаж, то горелку вставляют в особое отверстие и закрепляют с помощью винтов. Используя накидную гайку, подключают жидкотопливную или газовую линию.

Преимущества универсальных систем

Сравнение традиционного отопления и применение комбинированных котлов газ дрова для частного дома, вторые намного выигрывают, так как имеют ряд преимуществ:

  • бюджетная стоимость топлива, позволяющая использовать в отоплении практически любой ресурс, вплоть до черновой бумаги
  • универсальность, наличие ТЭН в конструкции обеспечивает возможность выбора альтернативы топлива
  • экономичность – в процессе резкого ограничения газа и его подорожания, электричество и твердое топливо является экономной альтернативой для любого пользователя
  • экологичность – такая система не выделяет вредоносные отходы
  • автоматизация и программирование системы позволяет адаптировать систему отопления по конкретной программе, в зависимости от времени суток, подгоняя под температурный режим

Выбор типа отопительной системы является весьма актуальным в разрезе тарифной политики, централизованной поставки и ограничения. Выбор универсального отопительного котла позволяет выбрать режим автономного отопления с соблюдением минимальных затрат и высокого КПД.

Таким образом, на топливо тратится намного меньше финансов, чем на центральное отопление и при этом температура в частном доме будет поддерживаться по желанию хозяина.

Об отоплении загородного дома газом, дровами, электричеством — на видео:

Котлы

Классификация отопительных котлов

Схема действия любого из этих агрегатов довольно проста: холодная вода поступает в котел, нагревается в теплообменнике и подается в трубопровод. Принципиальным отличием служит вид используемого топлива и, соответственно, система, обрабатывающая его с целью получения тепла.

Для потребителя именно этот показатель является самым важным, так как стоимость разных видов топлива заметно отличается, так же как и их доступность.

  • Газовый – использует в качестве топлива природный или сжиженный газ. Первый вариант является наиболее экономичным, так как стоимость магистрального газа наиболее низкая. КПД же газовых аппаратов вполне достойное. Сжиженный применяется для частного дома тогда, когда последний расположен далеко от газового трубопровода.
  • Жидкотопливный – сырьем для него служит дизельное топливо. Стоимость последнего выше, но при недоступности газового топлива является неплохой альтернативой. Дизельный котел можно назвать комбинированным, так как его легко переоборудовать для работы с газом – нужно лишь сменить горелку.
  • Твердотопливный – под топливом подразумевается уголь, дрова, пеллеты, брикеты и так далее. Универсальные модели потребляют любой вид, однако существует и ряд специализированных приборов. КПД аппарата во многом зависит от качества топлива: калорийности, содержания влаги, смолистости дров и так далее.

  • Электрический – наиболее дорогой вид отопления. Чаще используется как вспомогательный, а также для водонагрева. Эффективность его сильно зависит от качества тока.
  • Комбинированный – отопительный прибор, способный работать с несколькими видами топлива в зависимости от их наличия и необходимого режима. Судя по отзывам, такого рода универсальные источники тепла вызывают большой интерес.

Как работает котел на электричестве, так и на твердом топливе

Смешанные отопительные котлы на твердом топливе и на электричестве, работают по принципу использования резервного источника тепла. На практике, это означает, что после того, как теплоноситель перестает нагреваться от сжигания дров, угля и т.п., включается электротэн, продолжающий поддерживать необходимую температуру в системе отопления.

Гибридный комбинированный твердотопливный котел с электронагревом, подогревает теплоноситель посредством «водяной рубашки» и имеет специальное технологическое отверстие, для установки трубчатого нагревательного элемента. В базовой комплектации, отверстие прикрыто заглушкой. По желанию заказчика, котел доукомплектовывается нагревательным блоком.

Как происходит переключение энергоносителя

Существует два способа переключения с одного вида топлива на другой, отличающихся по степени автоматизации:

Ручное включение – в устройстве твердотопливного котла с электрическим ТЭНом, использующим ручное переключение между видами топлива, отсутствует терморегулятор и датчик температуры. В базовой комплектации, практически все модели двухтопливных агрегатов, имеют именно такой способ включения электротэна.Данное решение крайне неудобно и не решает основную проблему. После затухания пламени в котле, чтобы включить нагрев теплоносителя, потребуется личное участие пользователя.

Автоматическое переключение – в дополнительной комплектации, электро-твердотопливные котлы для отопления частных домов, укомплектовываются датчиками температуры и автоматическим блоком управления. Переключение между энергоносителями, осуществляется в автоматическом режиме. Датчик, установленный на обратке, контролирует температуру нагрева.После прогорания твердого топлива, теплоноситель постепенно остывает. При достижении минимально допустимого значения нагрева, датчик подает сигнал на автоматику, включается электротэн, продолжающий греть жидкость в водяном контуре, пока не будет заново затоплен котел. После прогрева теплоносителя до необходимых показателей, термодатчик снова подает сигнал, но уже на отключение электротэна.

Современные универсальные котлы отопления на твердом топливе и электричестве, помимо датчиков, устанавливаемых на обратку теплоносителя, подключаются к термодатчикам, расположенным в комнатах и контролирующим прогрев помещений. Автоматика обеспечивает работу в нескольких режимах, в том числе, «антизамерзания», поддерживая минимально допустимый нагрев теплоносителя, предотвращающий его замерзание.

Можно ли самому установить ТЭН в тт котел

В большинстве современных котлов, в теплообменнике предусмотрено отверстие под установку электротэна. Подключить трубчатый нагревательный элемент, в таком случае, достаточно просто. Из котла сливают воду и устанавливают ТЭН, посредством специального резьбового соединения. Для герметизации, используют термостойкий силикон.

Если отверстие в конструкции не предусмотрено, возможность установки ТЭНа зависит от конструкции, точнее материала теплообменника:

Чугунные котлы – высверлить отверстие под ТЭН достаточно проблематично. В процессе резки или последующей эксплуатации, могут пойти трещины, приводящие к нарушению герметичности конструкции. Отремонтировать повреждения не получится, потребуется замена поврежденной секции.

Стальные котлы – выполнить отверстие под установку ТЭНа не представляет труда. В любой специализированной мастерской, работу выполнят за несколько минут. После высверливания отверстия, можно установить ТЭН необходимой мощности.

Приобретая твердотопливный котел, следует обратить внимание на наличие монтажного отверстия под установку электротэна. В дальнейшем, это облегчит подключение нагревательного элемента и устранит необходимость в проведении сложных технических работ по изменению конструкции

Конструктивные особенности и принцип работы комбинированного котла «дрова-электричество»

Главным конструкционным отличием комбинированного котла дрова-электричество от обычного твердотопливного является наличие в его водяной рубашке электрического нагревательного элемента (ТЭНа), одного или нескольких. Кроме этого, такие тепловые агрегаты оснащаются небольшим пультом управления, с помощью которого осуществляется автоматическое включение и отключение ТЭНа.

В остальном же конструкция таких котлов такая же, как и их собратьев, работающих только на твердом топливе. Ее основные элементы:

  • Корпус с дымовой трубой;
  • Камера сгорания;
  • Теплообменник («водяная рубашка») ;
  • Колосниковая решетка;
  • Поддувальная камера с зольником – для подачи воздуха и удаления золы.

Конструкция самого простого комбинированного отопительного котла дрова-электричество

Это наиболее простой вариант комбинированного котла дрова-электричество. Но возможны и другие варианты более сложной конструкции. Например ТЭНом могут оснащаться газогенераторные котлы с пиролизным сгоранием дров. Теплообменники таких агрегатов также могут быть разных конструкций, видов и форм. Но все их объединяет одно – наличие в «водяной рубашке» электрического нагревательного элемента.

Принцип работы

Принцип работы комбинированного отопительного котла дрова-электричество довольно прост. При наличии в камере сгорания твердого топлива, в данном случае – дров и их горении, агрегат работает, как обычный твердотопливный котел. Да и обвязка его, то есть способ подключения его к системе отопления частного дома, практически такая же. Отличие в том, что наличие ТЭНа и в теплообменнике и пульта управления его работой позволяет поддерживать в системе определенную минимальную температуру. После того, как дрова сгорают и температура теплоносителя снижается, автоматически включается ТЭН и не позволяет ее упасть ниже заданного значения. Чаще всего, ее устанавливают на уровне, который ниже рабочей на 10-15˚С, но она может быть и меньше. Во время следующей топки дровами, когда температура в системе увеличивается, ТЭН автоматически выключается.

Это позволяет:

  • Быстрее нагревать воду в системе во время следующей топки дровами, так как теплоноситель не остывает полностью;
  • Так как стенки теплообменника не остывают, то улучшаются условия сгорания твердого топлива при растопке, увеличивается КПД, не образуется конденсат и меньше образуется сажи;
  • Система может работать в автономном режиме даже при длительном отсутствии в доме хозяев и те не будут переживать, что воду прихватит и «незамерзайку» заливать не обязательно;
  • Нет необходимости устанавливать параллельно с твердотопливным еще и электрический котел.

Главным недостатком таких котлов можно считать то, что ТЭН потребляет электроэнергию, а она не самое дешевое топливо и стоимость отопления возростает. Но тут ничего не поделаешь, за удобство и комфорт надо платить.

Рейтинг комбинированных котлов

Большое количество различных моделей порой вызывает сложности в выборе даже у специалистов, не говоря уже о простых покупателях, поэтому публикуем топ-5 моделей. Для наглядности сведём данные в таблицу.

Таблица 1. Лучшие модели 2018-2019 года

МодельВиды топливаОписаниеМощность, кВтКПД,%Вес, кг
ZOTA MIX-20Уголь, дрова, газ, дизтопливо электричествоМодель от российского производителя, которая без проблем потребляет основные виды топлива. Выдерживает кратковременное повышение давление до 4 атм (рабочее 3 атм). Материал ТЭНов – цельнотянутая трубка из нержавеющей стали. Их работа контролируется внешним пультом управления. Также аппарат оснащён регулятором тяги и термоманометром, что увеличивает эффективность процесса горения. Для защиты от теплопотерь сделана теплоизоляция водяной рубашки. Износоустойчивость внешнего кожуха достигается благодаря покрытию порошковой краской.3-980140
КАРАКАН 16ТПЭВ 3Дрова, газ, электричествоДвухконтурная модель российского производителя особенно популярна у сельских жителей, т.к. оснащена широкой варочной панелью, на которой готовят еду и себе, и скотине. Агрегат без труда отопит площадь до 160 кв.м., это относится не только к жилым, но и к производственным помещениям, в т.ч. теплице или гаражу. Глубина стальной топки – 0,56 м. «Водяная рубашка» не даёт металлу перегреться или перегореть, что делает срок службы аппарата долгим.975120
Теплодар Куппер ПРО 22Дрова, уголь, газ, пеллетыОтечественная модель может без труда обогреть помещения до 220 кв.м. При использовании дров или угля, агрегат приобретает черты котла длительного горения, поскольку на одной закладке период работы составляет 8 и 10 часов соответственно. Ещё один плюс – вместительная топка, в которую помещаются дрова длиной до 600 мм.680115
Kiturami KRM 30RДрова, брикеты, уголь, дизель.Двухконтурный котёл из Южной Кореи оснащён несколькими камерами сгорания и электронным управлением. Способен отопить помещение площадью до 350 кв.м. Теплообменники изготовлены из легированной стали, поэтому сильно увеличивать давление не стоит.3585-92170
Protherm Бизон 40 NLГаз, дизель, мазутДвухконтурная модель из Словакии способна отопить площади до 400 кв.м. Управление происходит с помощью микропроцессора, а на электроном дисплее чётко видны параметры работы котла в каждый момент времени.3889148

Внешний вид котла Protherm Бизон 40 NL

Плюсы и минусы котла для дома на газу и дровах

У двухконтурного отопительного котла на газу и дровах есть ряд преимуществ:

Экономичность — в тёплое время года, если требуется просушить дом от лишней влаги, необязательно подключать газ в котле. Достаточно будет, если вы просто протопите некоторое время помещение поленьями. Это сократит расходы голубого топлива, а значит — затраты на оплату.

  • Автономность — в случае если по каким-то причинам отключат газоснабжение, вы не останетесь без отопления. То время, пока газ будет отсутствовать, можно отапливать помещение дровами.
  • Множество вариантов решения — приборы бывают вертикальные и горизонтальные, напольные и настенные. Магазины отопительной техники обычно имеют большой выбор, поэтому можно подобрать решение под свои нужды.
  • Высокий КПД — у некоторых моделей он может достигать 90%.

Есть минусы. В первую очередь — это:

  • Большой вес и габариты — совмещение двух котлов в одном увеличивает размеры агрегата, что ведёт к увеличению веса, поскольку такие приборы выполняются из стали или чугуна. Возможно, потребуется дополнительное укрепление фундамента.
  • Сложность установки — установка и подключение выполняются квалифицированным специалистом.

Виды котлов

Одним из главных параметров, по которым классифицируются комбинированные теплогенераторы, являются виды используемого горючего.

Это обычно отражается в маркировке, которая состоит из нескольких букв, означающих:

  • Т — твердое топливо (дрова, уголь, пеллеты, торф, и т. д.);
  • Г — газ;
  • Э — электроэнергия;
  • Ж — жидкие виды топлива (мазут, керосин, отработанное машинное масло, солярка и т. д.).

Например. комбинация букв «ТГ» в названии теплогенератора означает, что он может работать на твердом горючем и газе, а в конструкции будет применена схема с двумя камерами сгорания. При необходимости можно купить мультитопливный агрегат, в названии которого присутствуют четыре буквы»ТГЭЖ». Такие теплогенераторы являются самыми универсальными устройствами, однако сложность конструкции и высокая цена не лучшим образом влияют на их распространенность среди потребителей.

Наиболее оптимальными решениями для частных домов остаются устройства с использованием двух видов топлива.

Комбинация газ/электричество

Электрогазовое оборудование обычно используется в газифицированных районах, в которых случаются перебои с поставками трубопроводного газа. Учитывая, что стоимость электроэнергии примерно в три раза выше стоимости газа, то в комбинированных агрегатах такого типа газ используется в качестве основного источника тепла, а электроэнергия — в качестве резервного. По сравнению с твердотопливными отопителями, газо-электрические более компактны и зачастую монтируются на стены жилых помещений, значительно экономя пространство.

Комбинация дрова/газ

Теплогенераторы дрова-газ представлены на рынке теплового оборудования достаточно широко. Они популярны в газифицированных районах с суровым климатом, в которых применение двух видов топлива на протяжении продолжительного периода холодов позволяет снизить общие расходы на отопление.

Цены на комбинированные котлы ZOTA

комбинированные котлы ZOTA

Существует две разновидности твердотопливно-газовых установок:

  1. Агрегаты, в которых газ используется, как основное, а дрова, как альтернативное горючее. Для перехода с одного вида топлива на другое требуется небольшая модернизация.
  2. Универсальные теплогенераторы, в которых газ включается автоматически при прогорании дров.

Данный вид оборудования обычно имеет две камеры сгорания с общим дымоходом. В одной камере установлены колосники, а в другой— газовая горелка.

Комбинация дрова/электроэнергия

В тех регионах, где стоимость дров невысока, а газовые магистрали отсутствуют, комбинированные установки дрова-электроэнергия остаются наиболее предпочтительными и востребованными. Два источника тепловой энергии позволяют не только минимизировать расходы на отопление, но и повышают общую устойчивость системы. Отопительный контур инерционен. Постоянное поддержание электронагревателями необходимой температуры теплоносителя снижает расход дров на его нагрев при розжиге, что позволяет обходиться их меньшим количеством.

Многотопливные установки

Распространенности мультитопливных установок в частных домах мешает два основных фактора: высокая цена и сложность обслуживания. Использование горючего с различными физическими свойствами в одном агрегате требует установки большего числа горелок, насосов, форсунок и других элементов. Это ведет и к усложнению управляющей автоматики и снижению общей надежности.

Для частных домовладений обычно используется максимум три комбинации горючего, среди которых дрова, газ и электричество. Комбинации типа пеллеты/жидкое топливо/газ встречаются очень редко.

Электро-дровяные котлы

Основные элементы агрегата:

  • топочная камера – расположена внизу, внутри – колосниковая решётка (на неё помещаются дрова размером до 60 см), под которой – ёмкость для сбора золы;
  • над топкой находится теплообменник с ТЭНами, поверхность которого обдувает горячий воздух, образующийся от сгорания дров;
  • блок управления, отслеживающий температуру теплоносителя и подающий напряжение на электронагреватели в случае её снижения;
  • всё это находится внутри корпуса, из которого выходит дымоход.

Электро-дровяной котёл: вид в разрезе

Принцип работы котла следующий:

  1. В процессе растапливания топки и прогорания дров выделяется жар, который передаётся на теплообменник.
  2. Механический терморегулятор либо вентилятор совместно с датчиком поддерживают заданный температурный режим, а ТЭНы находятся в выключенном состоянии.
  3. При сгорании дров происходит остывание воды, это фиксирует датчик температуры, по сигналу которого, при охлаждении носителя до ограничительной точки, включается ТЭН, и котёл переходит на электричество.
  4. После того, как в топку поступает новая партия дров, вода подогревается твёрдым топливом, происходит отключение ТЭНов до следующего остывания.

Разрез котла с тэном

Сильные стороны:

  • благодаря комбинированной системе, дом остается тёплым всегда, и даже, если дрова не были подложены в необходимое время, не произойдёт заморозки труб, т.к. произойдёт автоматическое включение ТЭНов;
  • если учёт электричества происходит по многотарифной схеме, то выгодно так рассчитать время, чтобы ТЭНы включались в ночной период, кроме того, это удобно – не придётся вставать, чтобы подкинуть в топку дрова.

Слабые стороны:

  • полезный объём топливника «съедается» нагревателями, в результате уменьшается время горения с одной загрузки;
  • производительность системы отопления зависит также от электроснабжения;
  • дороговизна;
  • при включении электронагревателей уменьшается КПД.
