Необходимость в установке терморегулятора
Современный терморегулятор можно запрограммировать на изменение температуры не только по часам, но и по дням недели
Применение терморегулятора позволяет использовать любой нагревающий прибор без опасности его перегрева и выхода из строя. Именно поэтому термостаты встраивают в электрические утюги, чайники и водонагреватели. Не стали исключением и кабельные, стержневые, а также плёночные тёплые полы. Благодаря установке регулировочного устройства можно не только изменять температуру под ногами, но и программировать работу дополнительного отопления для экономии электроэнергии.

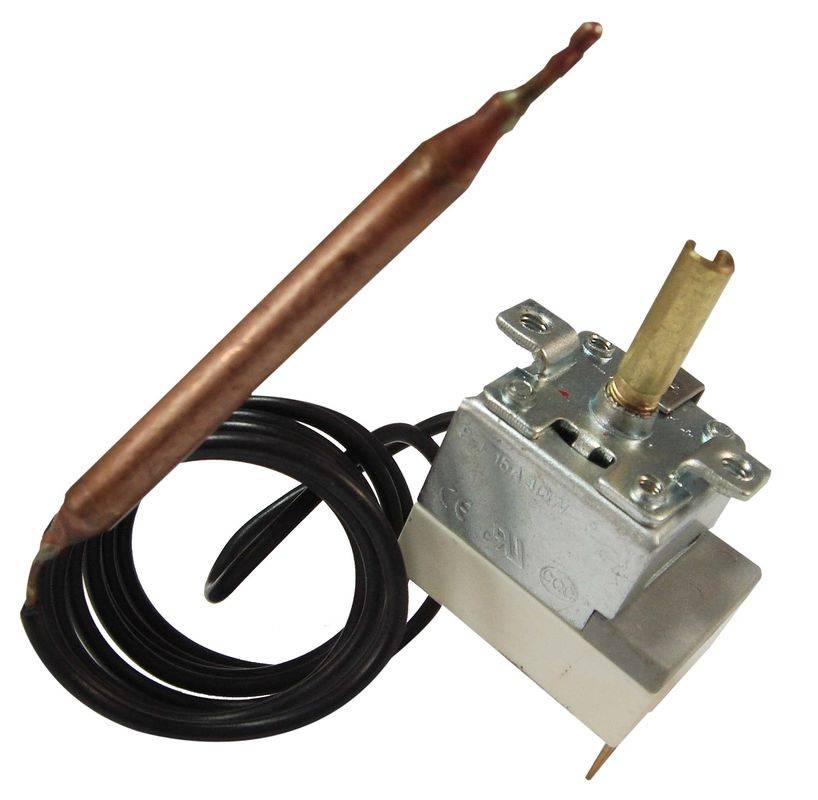

Все существующие терморегуляторы можно разделить на два типа:
Датчик электронного терморегулятора устанавливается в контролируемой зоне, а блок управления монтируется отдельно
Соединение пленок между собой у инфракрасного теплого пола
Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.
Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.
Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.
Порядок работы:
- Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
- Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
- Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
- Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
- Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
- Заведение датчика терморегулятора под нагревательные элементы;
- Присоединение термостата;
- Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.
Какой выбрать линолеум
Итак, вы определились с типом конструкции. Однако прежде чем начинать подготавливать полы с подогревом под линолеум, следует подобрать подходящий материал. Никогда нельзя забывать о том, что это синтетика, которая при высоких температурах начинает выделять токсичные вещества. В зависимости от структуры, линолеум с подогревом бывает:
- натуральным;
- алкидным;
- поливинилхлоридным;
- резиновым (релин);
- нитроцеллюлозным.
Если в вопросе, можно ли делать теплый пол под линолеум, вас сильно интересует экологичность покрытия, рекомендуем обратить внимание на мармолеум – натуральный материл, обладающий высокой прочностью, огнеупорностью, антистатичностью и многими другими положительными свойствами. Такое рулонное покрытие способно прослужить десятилетиями, сохраняя начальную яркость и привлекательный внешний вид. Когда вы планируете монтаж теплого пола под линолеум, лучшего решения не найти
Мармолеум подойдет как на трубы, так и на кабель с пленкой. Единственный его минус – цена. Синтетика стоит значительно дешевле
Когда вы планируете монтаж теплого пола под линолеум, лучшего решения не найти. Мармолеум подойдет как на трубы, так и на кабель с пленкой. Единственный его минус – цена. Синтетика стоит значительно дешевле.
Если вы обустраиваете подогрев пола под линолеум, релин точно не подойдет. Резина плохо реагирует на термическое воздействие. Для водяных конструкций рекомендуются поливинилхлоридные материалы, для пленки – они же плюс некоторые модификации алкидных рулонов
Обязательно обратите внимание на такую характеристику, как степень теплопроводности. Устройство теплого пола под линолеум окажется неэффективным, если покрытие будет задерживать энергию, идущую от элементов нагрева. Например, материалы на основе вспененного ПВХ для таких конструкций не подходят
Например, материалы на основе вспененного ПВХ для таких конструкций не подходят.
Укладывая теплый пол под линолеум на бетонный или деревянный настил, помните, что максимальная температура обогрева составляет 180 Вт/м². Если вы планируете использовать оборудование в качестве основного отопления, такой мощности для полного комфорта может и не хватить. Обязательно уточните у продавца эти моменты, иначе покрытие быстро деформируется и начнет источать неприятные запахи.
Виды линолеума
Производители выпускают несколько видов данного материала:
На поливинилхлоридной основе. Считается одним из наиболее доступных вариантов, но у него имеется ограничение относительно максимальной температуры нагрева, при котором она не может превышать плюс 28°С
Обустраивать теплый пол под линолеум следует с осторожностью, осуществляя постоянный контроль над режимом эксплуатации. Глифталевый
Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком
Глифталевый. Поверхность такого линолеума покрывают сверхпрочным глифталевым лаком
Потребительские характеристики этого покрытия соответствуют современным требованиям. Оно является оптимальным выбором, если решается вопрос, как сделать теплый пол под линолеум. У него имеется большой недостаток – высокая стоимость.
Резиновый. Такой вид линолеума самый дешевый. Его редко укладывают в жилых помещениях по причине неудовлетворительных качественных показателей. При устройстве теплых полов в зданиях производственного назначения резиновый линолеум можно применять.
Однослойный. Этот напольный материал недорогой и одновременно непрочный, его нужно часто менять. Такой линолеум укладывают в загрязненных помещениях. Монтаж выполняют с нахлестом, заваривая его при помощи специального оборудования.
Утепленные линолеумы. Напольное покрытие, выполненное с их использованием, кладут толстым слоем, оно имеет низкую степень теплопроводности. Специалисты не рекомендуют задействовать утепленный линолеум для пола с обогревом, поскольку это приводит к снижению эффективности функционирования системы отопления.
Функции терморегулятора
Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.
При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.
Что необходимо учесть при монтаже?
Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:
- Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
- Шаг # 2: Установить термостат в подходящем месте.
- Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
- Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
- Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
- Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
- Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
- Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
- Шаг # 9: Соединить элементы специальными контактами.
- Шаг # 10: Установить термодатчик.
- Шаг # 11: Подключить систему к электропитанию и терморегулятору.
- Шаг # 12: Выполнить монтаж напольного покрытия.
Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.
После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент. На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику
Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику
На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику
Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.
Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.
Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.
Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений
Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться. Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева
Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.
Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой
После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.
Подключение пленочного пола
Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.
Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.
Схема подключения инфракрасного теплого пола – стандартная установка
При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.
Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.
Приступаем к установке терморегулятора теплого пола
1.Устанавливаем датчик температуры теплого пола.

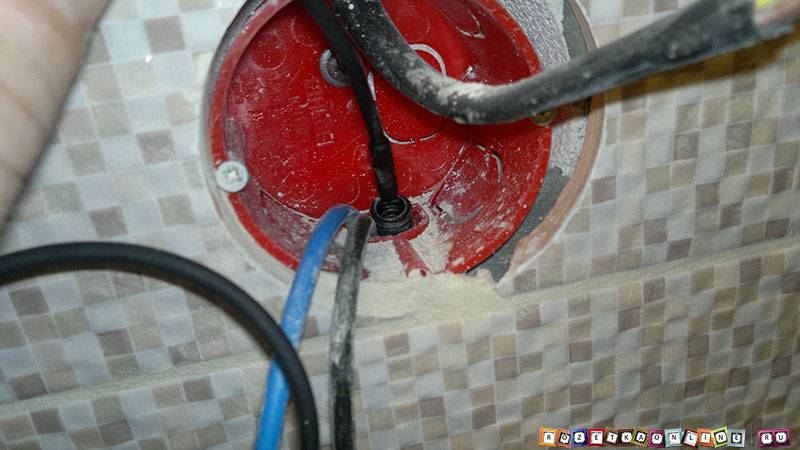

Для этого: 1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике. Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.
1.2.Помещаем датчик температуры теплого пола в гофру
2. Подключаем заземление к теплому полу.
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.
2.1. Для этого отрезаем по длине (60мм – 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.
2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже
2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод. Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

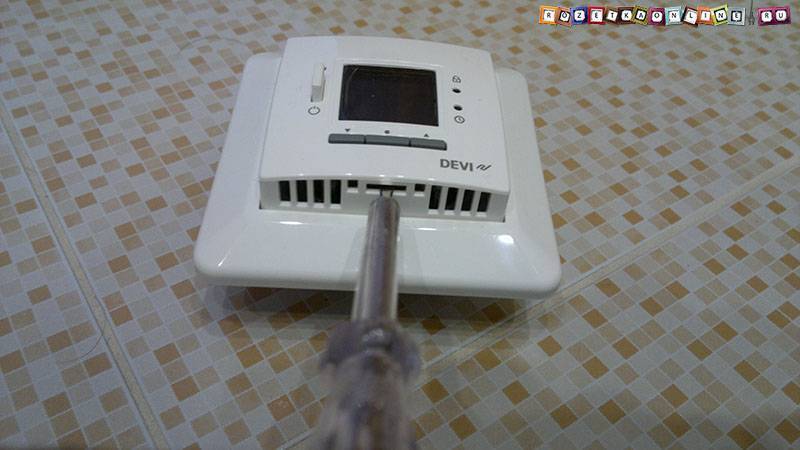

3.Подготавливаем терморегулятор к установке. Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.
После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.
4.Подключаем провода к терморегулятору. Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.
5. Подгибаем провода за терморегулятор. Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.
6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.
7. Устанавливаем рамку.
8.Защелкиваем лицевую панель. Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.
Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.
Выбираем подходящую пленку
Если вы собираетесь монтировать пленочный теплый пол без привлечения специалистов, начните с главного – с выбора подходящей пленки. Необходимо определиться, какая роль отводится этому источнику тепла. Выберите пленку мощностью 180-200 Вт/м², если она будет единственным источником тепла в помещении. В остальных случаях достаточно мощности 100-130 Вт/м².
Что касается ширины пленки, то здесь необходимо ориентировать на схему укладки. Данную схему следует нарисовать самостоятельно, определившись с местами установки мебели. Там, где будут стоять мебельные элементы без ножек, теплые полы не нужны – здесь они придут в негодность из-за перегрева. В зависимости от размеров комнаты и габаритов прогреваемых участков, выберите пленку подходящей ширины.
Отзывы некоторых специалистов свидетельствуют о том, что пленочный теплый пол под плитку лучше не укладывать. Они советуют отдать предпочтение другим видам греющего оборудования, например, нагревательным матам.
Выбирая пленку под теплый пол, необходимо обратить внимание на будущее напольное покрытие. В случае с инженерной доской, ламинатом или линолеумом достаточно взять самый простой пленочный материал
Если планируется укладка кафельной плитки или керамогранита, необходимо приобрести перфорированную пленку – в ней имеются небольшие отверстия, обеспечивающие надежное сцепление применяемых смесей с черновыми полами.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Варианты подключения для разных типов систем
Сразу отметим, что работать кабелем с двумя токоведущими проводниками удобнее, чем с одножильной конструкцией, поскольку к терморегулятору подводят только один его конец.
Различия в нагревающих элементах диктуют некоторые особенности подключения.
Кабельный теплый пол
При укладке кабельного пола используют как одно-, так и двужильные нагревательные элементы. Соответственно, схемы ненамного отличаются в нюансах подключения к термостату, в остальном же принцип монтажа одинаковый.
А теперь о самом процессе. Для начала выравнивается основание, укладывается слой теплоизоляции и . Еще до начала монтажа силовые провода необходимо протянуть к месту расположения термостата с тем расчетом, что соединительная муфта в результате останется в теле стяжки. Схема последующих действий такова:
- монтажную ленту укладывают на теплоизоляционном слое или прямо поверх чернового пола, если, конечно, под ним теплое помещение;
- кабель равномерно раскладывают по креплениям ленты;
- устанавливают датчик в гофротрубку;
- проверяют сопротивление кабеля, оно должно соответствовать указанному в паспорте значению – для этого понадобится тестер;
- заливают стяжку и ждут ее отвердения;
- активируют систему, присоединив электропроводку, питающие провода от термодатчика и нагревающих секций с помощью винтовых зажимов.
Наилучшим вариантом раскладки кабеля считается змейка. При выборе другого способа проследите, чтобы его линии не пересекались.
Термомат
Термоматы – это разновидность греющего кабеля, поэтому подход к монтажу для обеих систем довольно похож. С матами, конечно, работать проще. Этому способствует несколько факторов: отсутствует теплоизоляция, стяжку заливают тонким слоем и т. д. То есть налицо явная экономия на стройматериалах, необходимом объеме работ. Нельзя как достоинство не отметить и минимальный подъем высоты пола.
Если при подключении нагревательных мат к термостату длины холодных концов оказывается недостаточно, то недостающая часть вырезается из нагревательного мата. Соединительная муфта остается внутри стяжки.
Пленочный теплый пол
Это современная модель пола с подогревом, где в роли нагревающего элемента выступает биметаллические либо карбоновые элементы. Подключают его к сети через медные проводники, проходящие по краям нагревающей пленки. Пол укладывают на специальную подложку, как правило, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предыдущему, а вторую припаивают к клеммам и выводят к терморегулятору.
И в этом случае также подключение датчика теплого пола выполняют в пластиковой гофротрубке (16 мм). Ее помещают либо в канавке, проделанной в полу, либо закрепляют прибор на поверхности пленки. Там, где стена переходит в пол, нужно обеспечить по возможности больший изгиб, тогда кабель расположится в трубке свободно. Чтобы влага не попадала в трубку, с торца ее нужно заглушить.
Не имея достаточных знаний по электротехнике и навыков обращения с соответствующим оборудованием, нельзя самостоятельно изменять схему управления. В частности, нельзя:
- изменять длину нагревательного участка кабеля;
- подключать напрямую концы греющего кабеля в электросеть;
- подключать не размотанный кабель подогрева;
- располагать кабель под стационарные предметы мебели;
- ремонтировать систему самому.
Современные технологии позволяют обустроить тёплый пол несколькими способами, в зависимости от того, какое подключение планируется использовать. Отлично зарекомендовали себя водяные системы напольного отопления, обладающие высокой надёжностью и экономичностью. Несложными в установке являются электрические обогревающие полы, широкая популярность которых обусловлена возможностью размещения под любые покрытия. Разумеется, все положительные моменты имеют место только при использовании качественного оборудования и его правильной установке
Поскольку часть работы по энергосбережению и обеспечению удобства возлагается на терморегулятор, то его монтажу и подключению надо уделить особое внимание
Виды систем обогрева полов
Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.
Таблица. Виды систем теплого пола
| Вид системы подогрева | Описание технических и эксплуатационных особенностей |
|---|---|
Пленочный инфракрасный | Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой. |
Термоматы | Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам. |
Кабельный | Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению. |
Водяной | Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем. |
Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.
Подбор мощности теплого пола
Установка датчика температуры пола
Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.
Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.
Нюансы последующего монтажа ламината
Укладка ламината на инфракрасный теплый пол производится только после проведения работ по защите нагревательной системы от воды, пролитой на пол (вода при попадании на ИК-пленку может вызвать короткое замыкание). Для этого по верху подложки и нагревательных элементов расстилается полиэтиленовая пленка, внахлест, с заходом на стены.
Схема расположения элементов теплого пола.
Соединительные швы тщательно заклеиваются скотчем. После этого можно монтировать ламинат. Для тех, кто планирует выполнять эти работы самостоятельно, рекомендуем ознакомиться с работой «Как стелить ламинат на бетонный пол?»
Укладка инфракрасной плёнки и подсоединение нагревательных элементов
Плёнку аккуратно разрезают по предназначенным для этого линиям, чтобы получить отрезки нужного размера. Укладывают термоплёнку навстречу к терморегулятору. Надо следить, чтобы медная полоса была внизу. Между собой плёнка фиксируется строительным скотчем.
Чтобы соединить вместе греющие элементы, поступают следующим образом:
- зачищенный кончик провода устанавливают внутрь контактных зажимов;
- зажим с проводами крепят на нагревательный элемент плёнки (один конец располагается на медной шине, другой — внутри конструкции);
- фиксируют с помощью пассатижи;
- изолируют места обреза шин и подключения электрического кабеля битумным скотчем.
Чтобы места соединений нагревательных элементов не выпирали, в теплоизоляционном слое для них вырезают углубления.
