Электрический теплый пол в стяжку — подробная инструкция установки

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем

При этом важно правильно выбрать его толщину

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

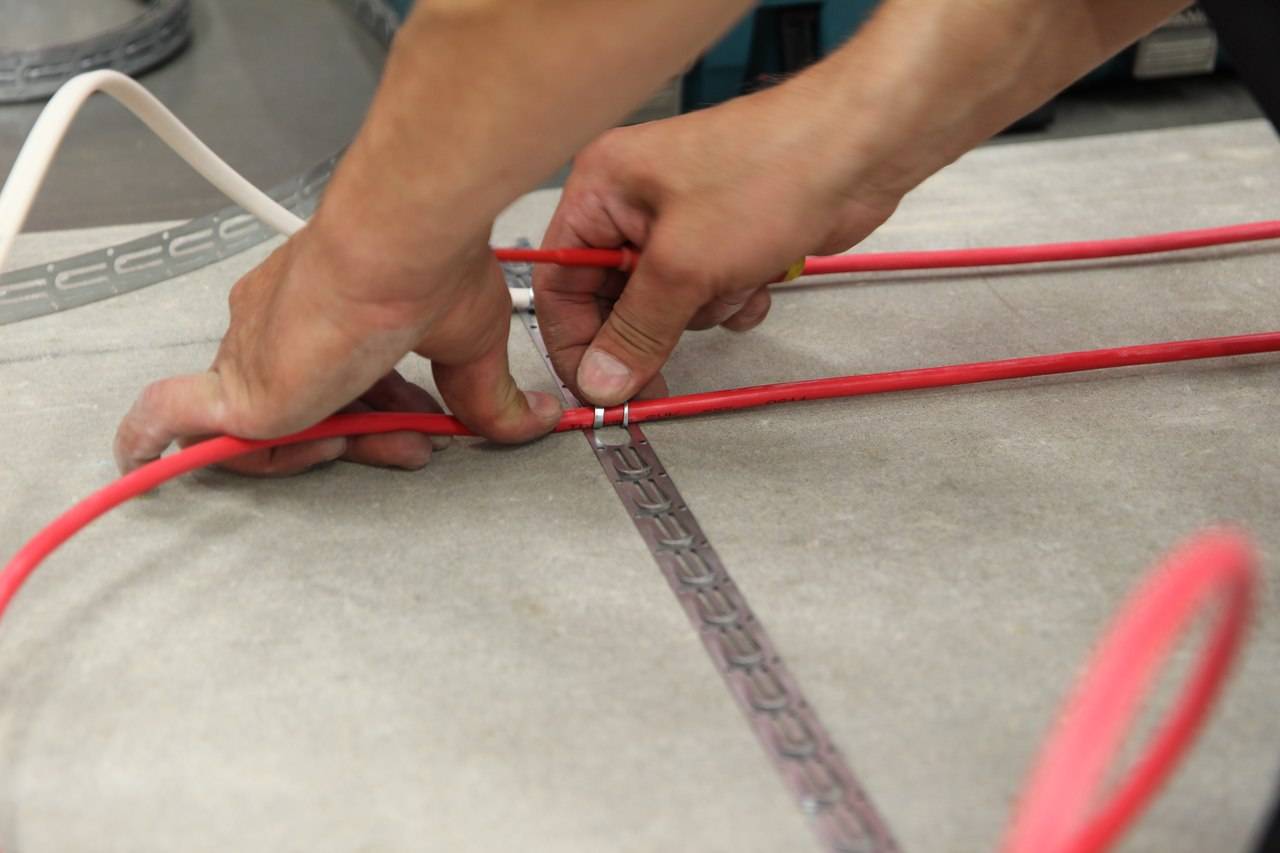

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Кабельный теплый пол

Кабельные системы тоже могут приобретаться в комплектации от производителя, или же в разнобой. Стоимость терморегуляторов и термодатчика не отличается от плёночных аналогов, а вот цена кабеля варьируется в зависимости от формы выпуска и мощности. Двухжильный кабель мощностью 20 вт/м в зависимости от производителя и длины может стоить от 160 до 400 р/м. Размещённые на сетке, такая же продукция стоит дороже.

В этом случае, для подложки используют такие же материалы, как и для плёночного пола, но вот толщина их должна быть 30-40 мм. Листы подложки укладываются в разбежку и тщательно фиксируются к основанию. Для этого используют саморезы с широкими шайбами. Стыки между плитами проклеивают полиуретановым клеем или силиконовым герметиком.

Сверху, на подложке, рисуют схему расположения кабеля. Количество витков на 1 м2 рассчитывается по формуле: W/W1. Где W – требуемая мощность на 1 м2; W1 – мощность 1 погонного метра кабеля

ВАЖНО: расстояние между соседними витками не должно быть меньше 8 см. Затем, приступают к креплению монтажной ленты

Она фиксируется к основанию через утеплитель, через каждые 70-90 см, перпендикулярно виткам кабеля.

Укладку двухжильного нагревательного кабеля начинают от того места, где на стене будет расположен терморегулятор. Для крепления кабеля в монтажной ленте, используют систему язычковой фиксации. Изгибы кабеля должны быть плавными, без заломов.

Расстояние между кабелем и стеной должно быть не менее 5 см, а до нагревательных приборов и стояков отопления – 10 см.

После укладки нагревательного элемента, в подложку интегрируют термодатчик. Его вставляют в гофротрубу с заглушенным концом. Располагают термодатчик на расстоянии 25-30 см от стены, между витками кабеля, и хорошо фиксируют к основанию. Проводка от него, через гофротрубу протягивается до терморегулятора. К нему же подводят и силовые кабеля.

Подключение проводки выполняется в соответствии с инструкцией от производителя терморегулятора. Затем проверяют целостность электрической цепи и правильность сборки конструкции, путём включения нагрева на 2-3 минуты. Если всё работает, то обязательно зарисовывают схему расположения кабеля и только потом приступают к заливке стяжки.

Минимальная толщина стяжки над кабелем – 4 см. Использование цементно-песчаной смеси потребует ждать до полного созревания 4 недели. Более тонкий слой стяжки не рекомендуется устраивать для предотвращения появления «эффекта зебры», а также по той причине, что это повысит вероятность появления трещин после температурного расширения материала. Если образование трещин возможно предупредить введением в состав стяжки полипропиленовой фибры для дисперсного армирования, то полосатость нагрева останется.

Вполне допустимо использовать быстросохнущие и самовыравнивающие стяжки. В цене они обходятся дороже цементно-песчаной смеси, но зато проходят весь цикл созревания за 2-3 суток при толщине слоя 5-7 см. Для расчёта количества такой смеси, ориентируйтесь на следующие цифры: 14 кг/м2 при толщине 1 см.

ВАЖНО: до полного созревания стяжки, включать нагрев категорически запрещено!

После выдерживания технологического промежутка для набора прочности стяжки, поверхность грунтуют и приступают к укладке напольного покрытия.

Идеальным вариантом для такой поверхности будет керамическая плитка. Она образует монолитное соединение с основанием, и это повышает энергоэффективность всей системы. Линолеум и ковролин тоже будут эксплуатироваться на таких полах без нареканий, хотя и с меньшей эффективностью

С ламинатом требуется осторожность. Дело в том, что система нагрева «похороненная» в стяжке, обладает высокой инерционностью и точная регулировка температуры на ней невозможна

А для продолжительной эксплуатации ламината, требуется соблюдать строгий температурный режим. Поэтому собирая напольное покрытие из ламината на кабельном тёплом полу, вы сильно рискуете.

Расчёт мощности и материалов

Расчёт мощности будет вестись от климатических условий региона. Если зимой температура воздуха не опускается ниже нуля, то монтировать энергоёмкую систему нет смысла. В северных регионах не используется маломощный пол, так как его отдача для компенсации холода будет израсходована почти 100%.

Важно
Типовой расчёт мощности создан для условий, в которых средняя температура зимой не снижается менее, чем до -10 градусов.

Расчёт мощности зависит от зон:

  1. В гостиной, кухне, коридоре и прихожей есть смысл устанавливать оборудование на 150 Вт на квадратный метр.
  2. В спальне, детской комнате и рабочем кабинете – от 130 до 150 Вт.
  3. В ванной, туалете – 180 Вт.

Расчёт мощности производится только на открытых участках пола. Вся проекция пола не задействуется. Постоянно устанавливаемая стационарная мебель или бытовая техника в расчёт не берутся, под них не протягивают обогревательную систему.

При подсчёте материалов нагревательные элементы следует брать как раз таки для всей поверхности пола без исключения стационарных объектов, находящихся на нём. Подключение будет выполнено не последовательно, а по отдельным квадратам. Каждый участок (примерная его площадь — около 1 м2) будет автономным.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры.

Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Теплый пол под ламинат без стяжки

Теплый пол без стяжки под ламинат тоже может быть обустроен. Эта технология актуальна для тех помещений, в которых заливка бетоном невозможна или затруднительна. Методика предусматривает укладку труб на деревянную или полистирольную основу со специальными пазами. Дополнительно используются теплораспределительные пластины. Трубы накрываются сверху влагоизолирующей подложкой, на которую можно монтировать финишное покрытие, а именно:

  • паркет;
  • ковролин;
  • ламинат;
  • плитку.

Трубы для пола могут быть полиэтиленовыми, полипропиленовыми или медными. Предпочтение следует отдавать полиэтиленовой разновидности изделий. Они просто укладываются, устойчивы к агрессивным средам, имеют невысокую стоимость и длительный срок эксплуатации.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.

Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием.

Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем.

Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Основные виды теплых электрических полов

В электрополах могут применяться нагревательные элементы двух типов: кабельные и инфракрасные. По технологии производства такие системы делятся на четыре группы:

Маты. Такие изделия выпускаются в виде эластичных рулонных покрытий. В их внутренней структуре присутствует специальная монтажная сетка, через которую проходят токопроводящие кабели, выделяющие тепло.

Кабели. Представляют собой одно- или двухжильные провода с высоким сопротивлением, которые нагреваются при прохождении тока. Кабельные теплые полы могут быть саморегулируемыми – в них потребление энергии зависит от текущей температуры провода, с увеличением которой растет сопротивление и уменьшается потребляемый ток.

Пленочные нагреватели. Такие системы обогрева представляют собой эластичные полотна, оснащенные инфракрасными нагревательными элементами.

Стержневые электрополы. Основными элементами конструкции являются карбоновые стержни, которые, подобно кабелям, способны генерировать тепловую энергию при подключении к электросети.

Размещаем терморегулятор

Отмеряем расстояние для размещения терморегулятора

Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.

Высота должна быть не менее 30 см

Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.

Высверливаем гнездо для размещения терморегулятора

Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.

Участки для размещения проводов

Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.

Таблица – Для расчета потребного сечения кабеля

Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

  1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
  2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
  3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Для электрического теплого пола с использованием кабелей толщина должна быть равна 2,5–3 сантиметра, для пленочного типа нагревателя – 1–1,5 сантиметра.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

  • Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
  • Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

Проверка на работоспособность

Неисправность системы проверяется визуально и методом измерений основных параметров. Последний вариант состоит из проверки по следующим пунктам:

Проверка работы тёплого пола мультиметром. Удостоверяются в том, что напряжение на клеммах терморегулятора есть. Прибор переводят в положение для измерения переменного напряжения, чтобы подтвердить исправную работу сети и подачу электричества. Затем замеряется сопротивление нагревательного кабеля путём обесточивания системы и перевода мультиметра в положение для измерения сопротивления

Внимание
Превышение сопротивления показывает короткое замыкание, а понижение – обрыв кабеля.

Проверка терморезистора. Проводится тем же мультиметром

Значение электрического сопротивления для элемента зависит от температуры окружающей среды. Необходимо учитывать этот момент и проверять процесс изменения сопротивления при разогреве термодатчика.

Проверка терморегулятора тёплого пола. Выполняется обычной лампой накаливания, которая вкручивается в патрон. Терморегулятор подключается путём подачи питающих проводов для подключения термодатчика. К нагревательному кабелю на выходе присоединяется лампа накаливания. Подаётся напряжение. Терморегулятор устанавливают на положение максимум (происходит свечение лампы). Термодатчик будет нагреваться над лампой, и она со временем потухнет. Как только термодатчик остынет, лампа снова включается.

При исправности всех элементов тёплого пола следует особо тщательно проверить все места соединений и, убедиться в отсутствии механических повреждений. На этом диагностика пвьриы системы может быть завершена.

Электрический тёплый пол сделать самостоятельно по силам каждому. Для этого нужно подобрать системные элементы для нагрева и сделать расчёты. При полном соблюдении инструкции установка тёплого пола занимает совсем немного времени.

Стяжка теплого пола, сколько необходимо

В системе бетонного теплого пола существует два вида стяжек. Вот их основные виды, которые вы сможете сделать в своем доме:
1) черновая, она служит основанием теплого пола, поверх неё укладывается утеплитель. Ее следует заливать поверх подготовленного грунта. Роль такой стяжки может выполнять плита перекрытия, но ее поверхность должна быть правильным образом подготовлена;
2) чистовая, стяжка непосредственно теплого пола, которую нужно заливать поверх нагревательных труб.

Внимание! Чистовую стяжка над теплым полом нужно заливать только тогда, когда вы убедитесь, что трубы выдерживают давление воды! Узнайте, что такое пленочный теплый пол

Приготовление раствора

По завершении всех подготовительных работ приступаем к изготовлению бетонного раствора. Приготовить раствор можно либо из готовых сухих смесей, которые в большом ассортименте представлены в строительных супермаркетах, либо использовать самостоятельно закупленные ингредиенты. Подробнее о приготовлении раствора и заливке стяжки смотрите в этом видео:

Оба этих варианта одинаково популярны как среди домашних мастеров, так и профессионалов.

Готовые сухие смеси

В готовых смесях все ингредиенты уже смешаны в необходимых пропорциях

Главным преимуществом данного варианта является скорость приготовления раствора и его высокое качество.

Достигается это благодаря точно выверенной дозировке всех необходимых компонентов, так что вам не придётся закупать все ингредиенты по отдельности и самостоятельно их дозировать.

Нужно будет лишь разбавить сухую смесь водой в регламентированных инструкцией пропорциях.

Наиболее технологичным вариантом, представленным на современном рынке, являются самовыравнивающиеся наливные полы. Благодаря специальным пластификаторам, раствору придаётся повышенная текучесть.

В результате под действием силы тяжести слой бетона растекается по основанию тонким ровным слоем. Главный минус готовых смесей – их большая цена, значительно превышающая себестоимость самостоятельно приготовленного бетона.

Бетон своими руками

Наиболее оптимально использовать цемент М300 и М400

Изготовление бетона для заливки стяжки своими руками является достаточно популярным вариантом из-за его бюджетности. Особенно это ощутимо, если вам нужно залить большие площади.

Для изготовления цементного раствора используют Портландцемент марки М-300 или М-400, а также крупнозернистый песок или гравий. В случае, если толщина выравнивающего слоя стяжки превышает 3 – 4 см, то в качестве наполнителя целесообразно использовать гравий или щебень.

Для заливки более тонкого слоя лучше всего использовать крупный песок. Для улучшения качества домашнего бетона в него можно будет добавить специальные добавки, а для уменьшения давления на основание в качестве наполнителя можно применить керамзит.

В таблице показаны рекомендованные пропорции для приготовления цементной смеси для заливки стяжки.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон — 200 Вт/м2;
  • кухня, коридор и прихожая — 150 Вт/м2;
  • спальня — 100 — 1500 Вт/м2;
  • ванная комната и туалет — 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Виды теплого пола под ковер и ковролин

Во всей этой проблеме есть один очень важный вопрос, который необходимо решать в первую очередь: какой теплый пол лучше уложить под ковролин или ковер.

Схема расположения слоев

Водяной теплый пол

Говорить о теплых водяных полах можно лишь в аспекте их применения в частном домостроении с автономной системой отопления. В городских квартирах их устанавливать не рекомендуется. Но нас интересует другой вопрос. Итак, в чем преимущества водяного теплого пола перед электрическими, если они закрываются ковром.

  • Это постепенное увеличение температуры нагрева. Температурные скачки негативно влияют на качество ковровых изделий, особенно низкого качества. Они просто начинают деформироваться и расползаться.
  • Теплоноситель в трубной конструкции постоянно находится в движении, а, значит, зоны перегрева в ней – это нонсенс. А чем опасны такие зоны? В местах их образования происходит выгорание коврового покрытия.

Электрический теплый пол (кабельный)

К достоинствам этой системы можно отнести функцию регулирования температурного режима и быстрое его реагирование на выставление термостата. К примеру, для ковролина оптимальная температура нагрева – до +25°С. Выставив режим на терморегуляторе, можно быть уверенным, что он будет поддерживаться в автоматическом режиме. Это первое.

Второе – равномерный прогрев напольной поверхности. Как уже было сказано выше, зоны перегрева негативно влияют на покрытие. С электрическим теплым полом этого не произойдет.

Правда, у этой отопительной системы есть и несколько минусов:

  • Быстрый нагрев снижает качественные характеристики коврового материала.
  • Большой расход электрического тока.

Пленочный пол под ковром

Инфракрасный теплый пол

И хотя инфракрасный теплый пол относится к категории «электрических», потому что в качестве энергоносителя здесь используется электроэнергия, все равно по чисто техническим характеристикам его вывели в отдельную группу. Принцип работы такого пола достаточно прост. Электрический ток подается на графитовые полосы, которые размещены между двумя пленками, они нагреваются и начинают выделять инфракрасные лучи. Предметы, встречающиеся на пути лучей, нагреваются. Они-то и выделяют тепловую энергию. Кстати, воздух от ИК-лучей не нагревается.

Преимущества ИК теплого пола, укладываемого под ковролин или ковер:

  • Равномерное нагревание покрытия, что исключает его деформацию.
  • Инфракрасные лучи относятся к тепловой энергии щадящего типа. Так что о зонах перегрева разговор здесь не идет.
  • Можно постоянно контролировать температурный режим покрытия за счет использования терморегулятора.

Кстати, именно ИК теплые полы под ковролин и ковер раньше использовались чаще всех остальных модификаций. Почему «раньше»? Все дело в том, что на рынке появились уникальные модели теплого пола, которые производителями производятся специально под ковровое покрытие. Это так называемые мобильные теплые полы.

Мобильный теплый пол

Мобильные теплые полы

По сути, это все те же инфракрасные теплые полы. Но если все вышеописанные варианты являются стационарными и требующими определенных монтажных мероприятий, то данная модель относится к категории «переносных». С виду это небольшие по площади прозрачные панели, которые можно укладывать под ковер в любом месте по вашему усмотрению. Вот некоторые преимущества мобильного теплого пола:

  • Если в помещении нет необходимости нагревать всю площадь, а требуется поучастковый обогрев, то мобильные панели в этом случае будут просто незаменимы.
  • Отсутствуют сложные работы, связанные с монтажом отопительной системы. Панель просто раскладывается на полу и накрывается ковром или ковролином, а затем включается в розетку.
  • Производители изначально изготавливали мобильные версии под ковровое покрытие, поэтому учли все негативные факторы, связанные с их дальнейшей эксплуатацией. Никакого ущерба качеству коврового изделия.
  • Огромный ассортимент в плане размерных показателей. Мобильное устройство можно подобрать под размеры ковра.
  • Регулировка температурного режима точно такая же, как и у стационарных ИК теплых полов.
  • Мизерное потребление электроэнергии.

Ковер на пленочном полу

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
