Индукционные котлы отопления: подробный обзор их эффективности в системах отопления частного дома, принцип работы электроиндукционных котлоагрегатов, цены и отзывы о них

Полезная информация и рекомендации

В этом разделе мы рассмотрим те сведения, которые пригодятся вам для принятия решения – покупать или не покупать такой прибор. Коснемся самых актуальных, популярных обсуждаемых моментов, а также ознакомимся с конкретными рекомендациями по выбору моделей.

Итак, начнем со слухов и мнений.

Развенчивание «мифов»

Первый момент, с которого стоит начать – это обзор того, насколько легка инструкция изготовления котла собственными силами.

Пример кустарного изделия

В принципе, конечно, сделать самостоятельно – можно все! Было бы желание.

Однако в данном случае нужно высокотехнологичное оборудование и точный расчет многих моментов:

  • нагрева корпуса;
  • скорость и объем циркуляции жидкости и т.п.

То есть, по сути, индукционный отопительный котел – это продукт с идеально сбалансированной схемой, благодаря которой КПД котла и получается таким высоким. В конце концов, большая стоимость изделия устанавливается не просто так, согласитесь. Так что проще купить, чем сделать.

Второй «миф» – это высокий уровень затрат на отопление с таким прибором. И это действительно так – электричество сейчас дешевым назвать никак нельзя. И если рядом проходит газовая магистраль, то, конечно, покупка индукционного отопителя – затея нецелесообразная.

Пример газового трубопровода возле дома

Однако если единственный энергоноситель – это электричество, то куда же деваться?

Ну а если сравнивать с ТЭНовыми котлами, то тут, конечно, вопрос что выгоднее – довольно спорный. Ответ зависит от того насколько качественные и продуманные приборы сравниваются.

Если берется самый дешевый индукционный отопитель и дорогой электрический, то вполне логично, что последний будет выгоднее за счет более дорогой автоматики хотя бы.

А вот если сравнивать модели одного «ценового класса», то все-таки ТЭНовые изделия проигрывают в плане экономичности. Так показывает практика.

Теперь рассмотрим критерии, которых следует придерживаться и о которых важно помнить перед приобретением той или иной модели котла

Правила выбора

Итак, перед покупкой обращайте внимание на такие моменты:

  1. На наличие программаторов и термостатов для каждого отдельного помещения.

Термостат на радиаторе

На гарантийный срок обслуживания. Большинство сервисов обычно предлагают 3 года бесплатного обслуживания с возможностью продления договора

Если же вы видите цифры вроде 20 лет гарантии, то отнеситесь к такому предложению с осторожностью – как вы помните, бесплатный сыр только в мышеловке.
Мощность котла рассчитать очень просто – она должна быть не менее 60 ватт на 1 квадрат вашей площади
При этом, конечно, важно учитывать и степень теплоизоляции стен и перекрытий, а также высоту потолков. Если в этом плане дела обстоят не лучшим образом, то лучше параметр мощности выбирать с запасом.

Таблица расчета необходимой мощности

  1. Чем толще будет внутренняя трубка сердечника, тем дольше этот элемент прослужит, так как будет меньше ржаветь.

Такие вот советы.

На этом статья про индукционные отопительные котлы завершена, и теперь можно сделать определенные выводы с достаточным уровнем объективности.

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но имеются отличия в их конструктивном исполнении. По этому критерию они условно подразделяются на несколько видов, которые будут рассмотрены далее.

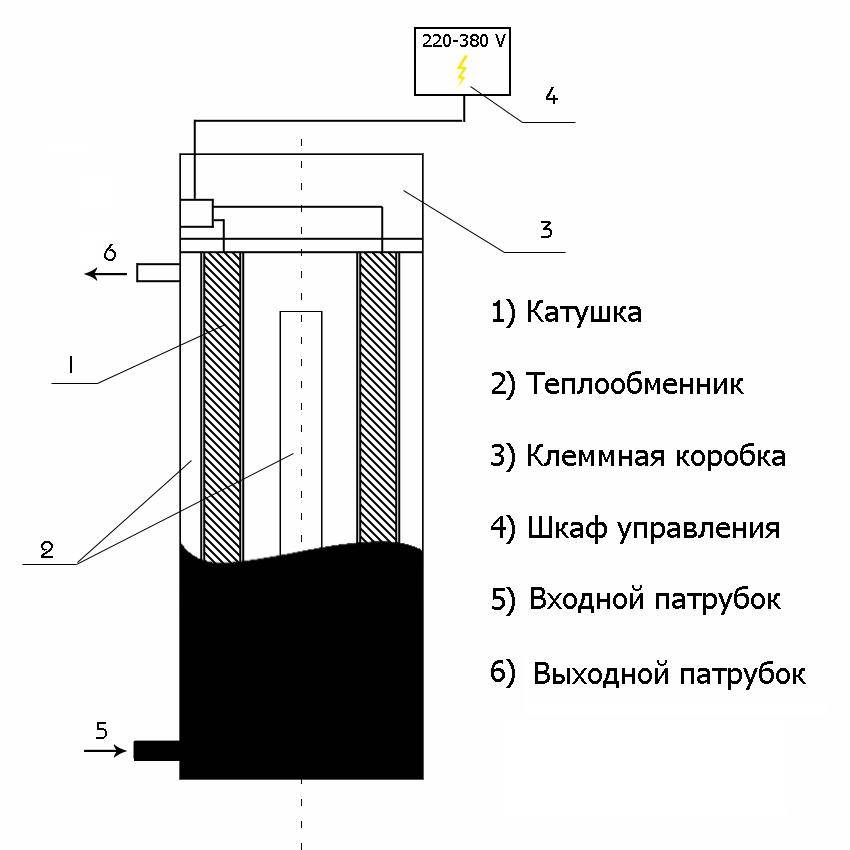

Кожуховые котлы. Кожух котла имеет цилиндрическую форму. В кожухе находится катушка индуктивности. Как внутри, так и снаружи катушки проходит теплообменник.

Поступающая во входящий патрубок рабочая жидкость проходит по теплообменнику, нагревается и через верхний патрубок поступает в отопительный контур. Котлы кожухового типа в России производит НПК «ИНЭРА». На рынке они известны под брендом SAV.

Котлы с объемными теплообменниками. Такой тип котлов еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, который выполняет функции теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Производитель – завод теплового оборудования «Альтернативная энергия».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих катушку индуктивности. Первым на рынке был именно такой агрегат.

Индукционные котлы с инверторами. Индукционный котел может быть дополнен инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает к катушке индуктивности.

Такое решение помогает получать необходимые вихревые токи для генерации тепла при отсутствии основного сетевого питания.


Использование инвертора в схеме с индукционными котлами позволяет стабилизировать поставку питания электрооборудованию и защитить его от перепадов напряжения в сети

Установка индукционного устройства

Система с индукционным котлом оснащается циркуляционным насосом, расширительным баком, запорно-регулируемой аппаратурой (шаровые краны и тому подобное). В частных домах, как правило, используется типовая схема подключения.

Монтаж индукционных котлов производится в соответствии с инструкцией или техническим паспортом. Прибор располагается строго вертикально, нижний патрубок ввода подключается к обратке, верхний – к подающему трубопроводу. Используются только металлические или металлопластиковые трубы.

Если вы решили установить индукционный электрический котел своими руками, не забудьте о заземлении. В непосредственной близости устанавливаются группа безопасности, шкаф управления, на вводе – фильтры, циркуляционный насос и датчик потока.

Обзор индукционных котлов

На российском рынке электрокотлы индукционного типа представлены ЗАО «НПК «ИНЭРА» (брэнд SAV), ООО «Альтернативная энергия» (брэнд ВИН), НПК «Миратрон» (бренд Miratron).

Отзывы об индукционных электронагревателях SAV встречаются в равной степени и положительные, и отрицательные:

«Котел SAV подогревает воду в системе отопления быстрее, чем ТЭНовый, но и остывает сразу – сказывается малая инерционность. Экономия достигается за счет регулировки производительности автоматикой: сначала греет на максимуме, а потом для поддержки температуры жидкости включается на половине мощности».

Сергей Болдовский, Александров.

«Котел САВ 5 по уверениям продавцов функционирует от розетки. На самом деле ему для работы свыше +60 °С нужна трехфазная силовая линия и УЗО. После сбоя или снижения напряжения в сети автоматика отключается, приходится запускать вручную. При обращении к изготовителю предложили заменить. С полученным котлом такая же проблема».

По отзывам вихревой индукционный нагреватель ВИН в определенной степени соответствует заявленным характеристикам.

«Поставил ВИН-7 2 года назад. Жалоб нет, функционирует нормально. Экономии как таковой не заметил, зато накипь не образуется. В общем, кроме цены, ничем не отличается от обычных котлов».

Александр Сокин, Ростов-на-Дону.

По мнению покупателей, бесшумность индукционных котлов – величина условная.

«Подключил к котлу Миратон 6 систему теплого пола. Нагрелся очень быстро, но гул стоит постоянный, неприятный. Контроллер сбоит, заданный уровень температуры не поддерживает».

Рекомендации по выбору

1. При подборе котла упор следует делать на правильный технический расчет теплопотерь дома. Это первый и главный параметр.

2. Второй критерий – количество фаз. Однофазные можно подключить непосредственно к розетке, трехфазные – только отдельная силовая линия. Заземление проводится в любом случае.

3. Следует также учитывать и то, как будет эксплуатироваться индукционный котел. Если он требуется для поддержания сниженной стабильной температуры, достаточно маломощного прибора на 2,5-6 кВт.

4. Некоторые производители предлагают отдельно приобрести в комплект программатор режимов, блок дистанционного управления GSM и другие. С их помощью оптимизируется работа котла, соответственно увеличивается стоимость.

Предлагаем посмотреть ознакомительный видео обзор индукционных электрокотлов:

Индукционный водонагреватель

Индукционные водонагреватели имеют внутри корпус и оригинальный электрический индуктор (трансформатор), а его вторичная обмотка представляет собой металлическую трубку с самой водой в виде короткозамкнутой цепи.

В результате протекания в ней значительных электрических токов, вызванных индуктивно индуцированным электрическим напряжением в ней, эта трубка сильно нагревается и нагревает воду внутри нее своим теплом .

Проще говоря, как работает индукционный нагреватель-

это понижающий трансформатор, установленный в лампе

Сначала я решил, что если в названии есть слово «индукция», то нагрев осуществляется токами высокой частоты, как в микроволновой печи, оказалось, что это не так.

Высокая частота отсутствует вообще, питание от сети 220/380 вольт на промышленной частоте 50 Герц.

Технология на самом деле очень проста – в экранированной трубке находится обычная катушка – это как первичная обмотка трансформатора, если проводить аналогию с трансформатором.

Роль вторичной обмотки и одновременно магнитопровода играет металлическая нагревательная трубка!

Преимущества и недостатки индукционных котлов

Сначала рассмотрим положительные характеристики индукционных котлов:

  • Высокий и постоянный КПД: до 99%.
  • Такой котел не нуждается в обустройстве дымохода.
  • Отсутствие подвижных и нагревательных элементов способствует высокой надежности и долговечности систем нового поколения.
  • Бесшумность работы.
  • Низкая инерционность системы позволяет экономить энергоноситель.
  • Для установки индукционного котла не требуется отдельное помещение.
  • Высокочастотная вибрация сердечника препятствует образованию накипи.
  • Доступный монтаж не требует особых знаний и навыков.
  • Высокий уровень пожаробезопасности в связи с отсутствием открытого огня и нагревательных элементов.

Как и все оборудование, индукционный котел отопления имеет не только плюсы, но и минусы, к которым относятся:

  • На первом месте, конечно же, высокая стоимость таких котлов. Более привычный электрический тэновый котел стоит в 1,5 раза дешевле.
  • Подключение производится только в закрытую систему отопления дома. При этом давление в ней нужно контролировать и держать ниже 0,3 Мпа.
  • Значительный вес при малом размере. Этот факт следует учитывать при креплении котла на стену.
  • Генерация помех во всем радиодиапазоне в радиусе нескольких метров (в зависимости от мощности котла). Такие помехи для человека абсолютно безопасны.

Самостоятельное изготовление

Если у вас возникло желание обладать индукционным котлом, но при этом по каким-то причинам вам не хочется приобретать его в магазинах или осуществлять заказ такого рода, то всегда есть вариант сконструировать индукционный котел самостоятельно. Это несложно. Для такой работы вам понадобятся определенные материалы и инструментарий.

Для наиболее легкого протекания процесса монтажа лучше будет, если вы сразу обеспечите себя сварочным инвертором, который поможет вам в варке корпуса и системы труб отопления.

Нагреваемый материал в поле при действии котла, по советам специалистов, должен быть изготовлен из части проволоки из стали, либо катанки, причем радиус должен показывать значение не более 3,5 мм, тогда как общая длина – не превышать показателя в 5 см.

Для монтажа корпуса обычно используют пластиковую трубу с толстыми прочными стенами со внутренним диаметром не более 5 см. Этот корпус конструкции эксплуатируется не только как опора, но и как часть трубопроводной системы и база для индукционной катушки.

Устройство самодельного индукционного котла

Самодельный электрокотел на принципе работы индукционного типа вы должны подключить к своей отопительной системе при использовании специальных переходников. Они будут обеспечивать прохождение воды/масла/антифриза и любого другого теплоносителя обогрева через себя и проводить на выход его уже в нагретом индукционным способом состоянии.

При этом стоит отметить, что первый переходник обязательно должен быть приварен к корпусному основанию аппарата. Вы должны пристроить сетку из металлического материала к дну пластиковой трубы, засыпать куски разрезанной по 5 см проволоки (следите, чтобы вся площадь внутри трубы оказалась в результате этого процесса заполнена), после чего закрыть верхушку устройства.

Катушка индукционного типа, как можно догадаться, является основным элементов нагрева в такой конструкции котла. Как правило, создают ее из эмалированного медного провода, который в последствие накладывают на корпус трубы. Количество витков должно быть около 90.

Катушка из проволоки

Затем, как только монтаж данного индуктора завершен, можно смело подключать его к системе отопления вашего дома. Таким образом, котлы, работающие на принципе индукционного характера, — это маленькие, удобные, компактные приборы с очень простым процессом сборки. Удобство еще и в том, что их можно вмонтировать относительно абсолютно любого участка трубопровода, ведь для этого всего-то требуется только разрезать трубу системы в необходимом вам месте, потом с помощью переходников присоединить индуктор на этот участок. Катушку же надо подключить к инвертору с высокими показателями частотного типа.

Важно помнить об особенности подключения аппарата к отопительной системе. Оно возможно лишь тогда, когда конструкция обогрева включает в себя уже теплоноситель

Если его не имеется, то не производите подключение – вы же не хотите, чтобы высокие температуры расплавили ваш корпус?

Ценовая категория же у таких котлов очень и очень низкая! Может быть, конечно, некоторым людям могут не понравиться малые размеры, да и сам внешний вид такого котла, но если его все же приобрести (или смастерить), то останетесь всецело довольны результатом и комфортом, что он принесет в вашу жизнь!

Индукционный котел своими руками

Установка и подключение

Установка котлов такого типа довольно проста, но требует соблюдения определенной технологии:

Монтаж производится только в закрытую отопительную систему.
Обязательно оборудование такой системы расширительным баком типа экспанзомат.
Целесообразность наличия циркуляционного насоса зависит от системы наклона труб отопления дома. В некоторых случаях при соблюдении правильного уклона, можно обойтись естественной циркуляцией.
Необходимо выставить индукционный котел вертикально

При этом крепление к стене происходит через специальные «уши» или обычными хомутами, в зависимости от модели.
При этом важно выдержать свободное расстояние между котлом и стенами: по бокам – не менее 30 см, сверху и снизу – не менее 80 см.
Закрепляя агрегат, следует учитывать его солидный вес и выбирать для монтажа надежную несущую стену.

Подключение котла к системе отопления

Особенностью индукционного котла является тот факт, что выполнять обвязку из металлических труб нет необходимости. Можно выполнять подключение сразу металлопластиковыми или пластиковыми трубами:

  • Патрубок, расположенный в верхней части корпуса, подсоединяется к подаче горячего теплоносителя в систему отопления дома.
  • Затем к патрубку, расположенному в нижней части котла, подсоединяется труба отопления обратной подачи.
  • На отрезке не более 80 см от выходного патрубка необходимо установить группу безопасности агрегата. Набор приборов, присутствующих в этой группе стандартный для всех видов котлов: автоматический предохранительный клапан, манометр и воздухоотводчик.
  • После группы безопасности можно, но необязательно, сделать замыкание контура (соединение горячей подачи с обраткой). В некоторых аварийных случаях наличие малого контура предохраняет индукционный электрокотел от перегрева.
  • В любом случае установка запорной арматуры происходит после смонтированной группы безопасности.

Далее, переходим к установке вспомогательных приборов на трубу обратной подачи. На малом контуре или перед запорной арматурой на обратку последовательно монтируются следующие приборы:

  1. Расширительный бачок.
  2. Фильтр-отстойник.
  3. Бронзовый фильтр грубой очистки.
  4. Циркуляционный насос.
  5. Датчик потока. Наличие в системе этого датчика позволяет контролировать циркуляцию теплоносителя и отключать котел в случае ее прекращения.

Более детальная схема подключения содержится в прилагаемой производителем инструкции, которую необходимо изучить перед началом установочных работ.

Электрическое подключение

Выполняя электрические подключения, необходимо использовать провода указанного в инструкции сечения. Электронные системы управления подключаются при помощи специальных разъемов, идущих в комплекте с оборудованием.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

  • Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
  • Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
  • Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

  • Прежде всего, это возможность работать с переменным и постоянным током.
  • В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
  • Конструкция прибора предельно проста.
  • Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
  • Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
  • Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
  • Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса. Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах. Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы

Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан. Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.
