Установка счетчика электроэнергии: перечень требований к монтажу приборов учета, схемы подключения и порядок действий

Схема подключения

Высота, на которой должна быть установлена коробка для счетчика должна находиться в пределах от 80 до 170 сантиметров. Согласно правилам установки счетчика электроэнергии в частном доме, прибор располагается вертикально, с отклонением, не превосходящим одного градуса.

Однофазный счетчик

Перед счетчиком должен располагаться выключатель, выполняющий защитные функции. Обязательно должно быть предусмотрено защитное заземление. Оно не только сможет спасти от удара молнии, но и предохранить все электроприборы в доме при коротком замыкании.

Согласно схеме на вход поступают фазные и нулевая линии. Имеются аналогичные выходы. К ним подсоединяется щиток с автоматами, который представляет собой разводку проводки на частный дом. На устанавливаемом электросчетчике должна быть дата проверки со сроком, который еще не истек.

Как устроен электросчетчик

При морозе, превышающем 5 градусов, показания учетного прибора могут быть неточными. Величина ошибки может достигать 10%. Чтобы повысить точность измерений внутрь щитка устанавливают обогревательный прибор.

Схема подключения трехфазного счетчика

Если счетчик устанавливается на этапе строительства частного дома или дачи, то будет полезным установить розетки, которые позволят обеспечить электроэнергией используемые в процессе строительства устройства.

Общие требования

Трансформаторы тока – это оборудование, которое устанавливают, чтобы снизить (преобразовать) показатель до уровня, нормального для работы механизмов учета и контроля (счетчиков).

Другими словами данные приборы (производства компаний Меркурий, Ленэлектро и других) устанавливают на участках со значительной мощностью в том случае, когда прямое подключение невозможно из-за высоких токов. Непосредственное подсоединение без соответствующего предохранителя приводит к сгоранию магнитных катушек и выходу оборудования из строя.

В первую очередь проводится ревизия техники – внешний осмотр, проверка на работоспособность и предельную мощность. Кроме этого замеряется тангенс внутреннего изоляционного провода и сопротивления. Исходя из полученных данных, выбирается схема подключения, делается разметка, просверливается необходимое количество отверстий.

Как правильно установить счетчик электроэнергии на улице: правила установки

Для монтажа электросчетчика можно вызвать специалиста.

Если же хозяин дома знает, как правильно произвести монтаж прибора, он может сделать это самостоятельно. Для этого необходимо соблюдать технику безопасности и действовать по нижеприведенной схеме.

Шаг 1. Заявка в энергосбытовую организацию

Поставщик готовит необходимые документы, соглашение, присваивает лицевой счет для расчетов за электроэнергию. Снабженец выдает потребителю технические бумаги.

В них указывают:

1. Тип счетчика.
2. Автомат защиты ввода.
3. Сечение и метраж провода.
4. Название установочной панели (бокса).

Шаг 2. Установка счетчика

Получив техдокументы, можно монтировать прибор. При самостоятельном монтаже следует подготовить необходимые материалы и элементы.

Снаружи дома или на столбе закрепляют ЯУР-НГ (наружный распределительный ящик). Он снабжен нужными для крепления эл. счетчика элементами.

При самостоятельном монтаже устройства нужно соблюдать определенные правила:

1. Перед началом работ отключить сетевую линию.
2. Высота установки должна составлять 0,8-1,7 м.
3. При температуре ниже 5° показания прибора некорректны. Следует подумать о приобретении отапливаемого электрощитка.
4. Входная электрическая цепь подключается к автомату защиты линии, а затем к счетчику.
5. Необходимо защитное заземление. При дисбалансе фаз или коротком замыкании электроника в доме не пострадает.
6. Выход счетчика подключается на вводный автомат.
7. Счетчик должен располагаться на расстоянии не менее метра от газопровода и линии водоснабжения.
8. Пробное включение.

Шаг 3. Заявление на допуск прибора к использованию

Документ составляет потребитель в офисе энергосбытовой компании. Его можно отправить заказным письмом с уведомлением.

В заявлении отражается следующая информация:

1. ФИО заявителя.
2. Номер договора (счета).
3. Адрес и телефон физического лица.
4. Дата и подпись.

Шаг 4. Составление акта результатов осмотра и пломбировка устройства

Документ оформляет представитель поставщика. В нем сообщается об оказании услуги по технологическому присоединению счетчика, ее стоимость, технические характеристики подсоединения, данные прибора и начальные показания.

Расчеты за электричество производятся с указанной в акте даты.

Важно! При первичном монтаже электросчетчика его опломбировка производится бесплатно

Как заполнять акт допуска прибора учета в эксплуатацию

Бумага имеет много граф для заполнения. Для удобства они разбиты на пункты. Всего их 10:

1. Точка поставки.
2. Характеристика счетчика.
3. Описание измерительных трансформаторов тока.
4. Описание трансформаторов напряжения.
5. Данные о пломбах.
6. Если такое есть, то описывается устройство дистанционного сбора данных.
7. Регистрация результатов проведенных при вводе в эксплуатацию измерений.
8. Какое оборудование использовалось при снятии показателей.
9. Прочее.
10. Заключение.

Каждый из пунктов является принципиально важным. В самом конце делается вывод о том, допущен прибор учета в эксплуатацию или нет.

Если не допущен, то какие действия нужно предпринять, что исправить для того, чтобы предъявляемые условия соответствовали нормам допуска. Причем указывается конкретный срок исправления недостатков.

Первый пункт – точка поставки

Под точкой поставки имеется в виду место, куда устанавливается счетчик, жилое оно или нет. Описываются числовые показатели присоединения. Они включают в себя:

• Адрес.
• Номер, уровень напряжения и название точки поставки.
• Описание фидера.
• Информацию об опоре.

Так как акт предполагает ручное заполнение, то в правом столбце все строчки объединены в одну. Это позволяет сформировать полноценное описание точки опоры прибора учета.

Второй пункт — характеристики устанавливаемого счетчика

Характеристика прибора учета представлена в виде таблицы. В левой ее части перечисляются характеристики, в правой – должны быть прописаны конкретные значения и номера. Приборы учета имеют разные места установки, типы, принадлежности, заводские номера, классы точности. Они рассчитаны на разное напряжение в сети и номинальный ток. Отдельно предусмотрены графы для указания разрядности до и после запятой. Также указываются год выпуска, дата последней проверки и когда планируется следующая. Здесь же фиксируются показатели активного либо реактивного вида энергии.

Третий пункт – измерительные трансформаторы тока

Каждая из фаз трансформатора описывается отдельно. Отдельные строчки призваны рассказать о:

• Месте установки.
• Типе трансформатора (если он двухфазный, то третий столбец не заполняется).
• Заводском номере установленного оборудования.
• Коэффициенте трансформации каждой фазы.
• Классе точности.
• Дате предыдущей и планирующейся проверки.

Некоторые нюансы монтажа

Подключение трехфазного прибора учета

Перед установкой электросчетчика на заранее выбранном месте важно учесть следующие нюансы

• в случае обслуживания силовых сетей 380 Вольт потребуется прибрести трехфазный прибор;
• при желании установить сразу два счетчика потребуется получить разрешение от «Энергосбыта» – обычно такой способ расчета за электроэнергию не одобряется представителями поставляющих организаций;
• аналогичное разрешение придется получать, если появилось желание поставить дополнительный счетчик в коммунальной квартире на свет;
• в ветхих домах или других подобных постройках монтировать его допускается лишь после того как подготовлено прочное основание.

При несоблюдении этих требований ни один представитель поставщика не зарегистрирует прибор. Те же последствия ожидают пользователя, если при самостоятельном его подключении был нарушен порядок коммутации подводящих жил.

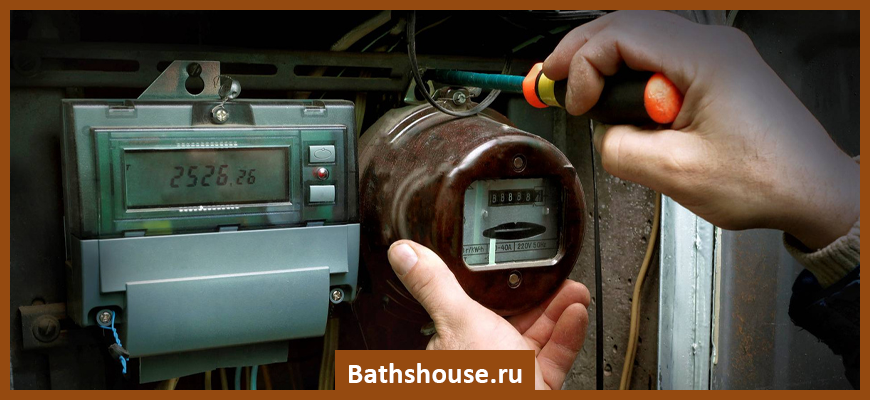

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

1. Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
2. Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

• Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
• Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

В подавляющем большинстве случаев частные дома и городские квартиры оборудуются однофазными электросчетчиками, использование трехфазных приборов учета допускается при большой потенциальной нагрузке и площади жилья от 100 м²

Для экономии разработаны следующие разновидности счетчиков электроэнергии:

1. Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
2. Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.

Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.

Требования к установке

Уличный электросчетчик должен быть защищен от пыли и влаги

Перед тем как устанавливать счетчик учета электроэнергии потребуется определиться со следующими моментами:

• где лучше его установить: в прихожей, в общем коридоре или на улице (последний вариант подходит лишь для частного дома);
• как подобрать конкретное место по высоте и удаленности от других коммуникаций;
• какие щитки, шкафы или ниши подойдут для его размещения.

Только после решения этих вопросов установка счетчика электроэнергии в квартире может быть проведена без нарушений правил.

В помещении или на улице

Перед монтажом электросчетчика необходимо определиться с тем, где удобнее будет снимать с него данные по расходу и где он будет надежно защищен от непогоды. Особенно критичен этот вопрос для частных домов, не оснащенных системами автоматизированного учета показаний.

В этих условиях принято выносить электросчетчики на улицу, что позволяет учетчикам иметь доступ к ним в отсутствии хозяев. Установка эл счетчиков в квартирах имеет свои преимущества и недостатки. В многоквартирном доме, в частности, владельцу удобнее следить за прибором, если он находится в прихожей. С другой стороны в этом случае он несет полную ответственность за его состояние.

Выбор места и способа крепления

Домашний счетчик лучше устанавливать у входной двери

Соблюдение правил установки электросчетчиков в первую очередь сводится к выбору места, в котором его можно устанавливать. При этом исходят из следующих соображений:

• прибор лучше всего разместить в прихожей у входной двери, где учетчику будет удобно снимать показания или контролировать состояние прибора;
• при наружном размещении он монтируется на стене, в общем с соседней квартирой коридоре справа или слева от входной двери;
• в случае размещения электроприбора на улице в частном строении место для него выбирается с учетом удобства снятия показаний, при этом сам он основательно утепляется.

Основание, на которое крепится счетчик, должно быть достаточно прочным и ровным. При выборе способа его фиксации исходят из особенностей места. В типовых шкафах он монтируется на стандартную дин рейку, а на щитах и в закрытых нишах – посредством дюбелей. Допустимое отклонение от вертикали – не более 1-го градуса.

Высота установки

Этот показатель рассчитывается на основании требований ПУЭ, в которых приводятся следующие данные для размещения:

• монтаж на уровне расположения шкафа, в который устанавливается учетный прибор;
• в открытых местах (в нишах или на щите) место под счетчик размечается на удалении 0,8-1,7 метра от пола;
• в помещениях с низкими потолками допускается выбирать этот показатель ниже 0,8, но не менее 0,4 метра.

В каждом частном случае выбор высоты установки счетчика зависит от конкретных условий в месте его монтажа.

Габаритные размеры шкафов, ниш, щитков

В положениях действующих норм и правил требования к размерам ниш и шкафов, в которых монтируется учетный прибор, специально не оговариваются. Единственный случай, когда монтаж считается неправильным – отсутствие достаточных по ширине промежутков у стенок шкафа, позволяющих свободно подводить соединительные провода.

Что делать?

Давайте рассуждать так. Если вы, как хозяин дома, не препятствуете контролерам от энергоснабжающей организации проводить снятие показаний счетчика, то какой смысл устанавливать его на улице. Конечно, возникнут споры и проблемы с подключением. Но тогда требуйте разграничить балансовую принадлежность, то есть, пусть за счетчик электроэнергии отвечает сама организация. Ведь купленный вами прибор и установленный внутри дома будет считаться вашей собственность, за которую вы и будите нести ответственность. Но если устройство установлено на улице, а, тем более, на столбе, то пусть за это отвечают представители энергоснабжающей организации. Обязательно такой пункт надо внести в договор, когда делается перенос, монтаж или замена электросчетчика.

Причины регистрации электросчетчика

Приборы учета (ПУ) электроэнергии – это надежные устройства. Межповерочный срок составляет 10-20 лет. Он зависит от типа счетчика. Однако, могут возникнуть ситуации, при которых требуется замена прибора до окончания срока эксплуатации и его регистрация.

Это могут быть следующие причины:

1. Подошел к концу срок использования.
2. Произошел отказ счетчика. Появился самоход или показания перестали меняться.
3. После замены существующего счетчика современным прибором учета.
4. Изменение местоположения электросчетчика.
5. Возникла необходимость раздельного учета отдельно стоящих зданий. Такая ситуация возникает при сдаче в аренду помещений для ИП, юридических или физических лиц. В этом случае дополнительно устанавливается новый электросчетчик.

При выборе счетчика учитывают место его эксплуатации. Не каждое устройство имеет возможность работать на улице при отрицательных температурах.

В паспорте указываются температурные показатели, при которых разрешена эксплуатация оборудования. Сейчас правилами предписывается в частном доме монтировать на стене строения, ограде или дополнительной опоре уличный вариант вводного бокса.

На нижеприведенном рисунке представлен отдельно стоящий щит учета, по совместительству вводной на участке частного дома.

Куда устанавливать счетчик

По правилам электромонтажных работ система учета устанавливается на границе сети и должна находиться в свободном доступе для сотрудников ресурсоснабжающей организации. Лучше, чтобы устройство было размещено в теплом, сухом помещении – в предбаннике дома или в прихожей квартиры. Наши электрики могут установить оборудование на фасаде дома или бетонном столбе, который находится рядом с электроснабжаемым помещением. В уличных условиях прибор вешают на высоте 70-170 см от земли, в квартире разрешено устанавливать устройство ниже. Так как при снижении температуры до 0°C и ниже может нарушаться работа счетчика, при монтаже на улице его лучше дополнительно утеплить. С этой целью можно оборудовать специальную нишу в стене.

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

• Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
• Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
• Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
• Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
• Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
• Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
• ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
• Все провода маркируются или подключаются согласно принятой цветовой идентификации.

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Правила размещения

Установка электросчетчика в квартире должна проводиться со знанием дела. Существует целый ряд правил, которые обязательно должны соблюдаться при самостоятельной установке приборов учета электрической энергии:

• осуществлять монтаж нужно на месте, позволяющем беспроблемно производить проверку или техническое обслуживание устройства;
• при выполнении монтажа электролинию требуется обязательно заблаговременно обесточить;
• прибор учёта электричества устанавливается на стандартном расстоянии от пола, но оптимальной является высота 150-170 см;
• до электрического счётчика в обязательном порядке устанавливается надёжный защитный выключатель.

Обязательным также является заземление, а после выполнения всех монтажных работ производится пробное или тестовое включение.

Цена на монтаж электросчетчика в Москве

При отсутствии опыта электромонтажных работ, не стоит пытаться подключить систему учета самостоятельно – безопаснее и надежнее будет привлечь к работе профессиональных мастеров из «Электрознатка».

Стоимость монтажа складывается из таких факторов:

• вида выбранного электросчетчика – механического или электронного;
• мощности, класса погрешности прибора;
• места монтажа;
• срочности заказа;
• наличия в комплектации автоматов и ящика;
• типа включения;
• выбора одно- или многотарифного учета.

Цена на установку счетчика электроэнергии рассчитывается для каждого клиента индивидуально, после анализа условий монтажа и выбора подходящего оборудования.

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С. ¶

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами. ¶

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С. ¶

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года. ¶

1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. ¶

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. ¶

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м. ¶

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей). ¶

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны. ¶

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4. ¶

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается. ¶

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19). ¶

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску. ¶

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику. ¶

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности. ¶

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными. ¶

1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.¶

Некоторые правила

Ответить на вопрос, как правильно установить счетчик электроэнергии в частном доме, поможет знание некоторых правил. Требования к установке счетчиков электроэнергии не всегда просты, но их надо соблюдать, чтобы избежать неприятностей:

1. Если есть хоть малейшая возможность поставить прибор в защищенном помещении, следует ею воспользоваться, и лучше всего использовать для этой цели сени или коридор.
2. Устанавливать счетчик нужно только вместе с автоматом защиты, который разомкнет цепь, если возникнет короткое замыкание.
3. Необходимый элемент системы – пакетные выключатели, которые позволяют прервать контакт с входными цепями в случае возникновения нештатной ситуации.
4. Счетчик, автомат и выключатели помещаются в одну коробку с окошком – окошко нужно для считывания показаний.
5. В корпусе есть отделение для счетчика, на нем должны быть ушки для пломбы.

Схема должна быть такой:

1. Чтобы была возможность отключить счетчик от внешнего напряжения, для этого ставится еще один пакетный выключатель или же специальная муфта.
2. Счетчик нельзя ставить ближе, чем за 1 м от водопроводных сетей и газопровода.
3. Счетчик ставится на вертикальную стену, высота не должна превышать 1,7 м – показания должны считываться без особых усилий.

Особенности подключения электроэнергии к частному дому

Установка счетчика электроэнергии в частном доме в последние несколько лет стала спорным моментом между обслуживающими организациями и абонентами. Камень преткновения — требование установки учетных приборов не внутри, а снаружи жилых помещений. РЭС мотивирует это тем, что так контролеры получают прямой доступ к счетчику для снятия показаний, а также проведения ремонтных и профилактических работ, мониторинга функционирования учетного прибора.

Но в то же время в этом требовании содержится противоречие, которое можно решить, ссылаясь на ПУЭ — правила устройства электроустановок. В них четко регламентируются и правила установки электросчетчика в частном доме. Основные пункты, которые нужно учитывать, выполняя монтаж измерительно-учетного прибора в доме, такие:

• подключаемый прибор должен быть доступным для обслуживания и проверки;
• счетчик должен быть защищен от атмосферной влаги;
• температура воздуха во время работы электроприбора в зимнее время не должна быть ниже нуля;
• прибор должен устанавливаться на вертикальной поверхности на высоте от 0,8 до 1,4 метров.

Установка электросчетчика в частном доме на опорных столбах и других наружных конструкциях без дополнительных защитных коробов является нарушением ПУЭ. Воздействие влаги, пыли, низких температур приводят к некорректной работе электроприбора и неверным показаниям расхода электричества.

Другая проблема наружной установки электросчетчика в частном секторе — доступность и уязвимость для третьих лиц: вандалов или недобросовестных соседей, которые могут легко подключиться к выделенной энергосети. Конечно, существуют и специальные антивандальные счетчики, но их стоимость в несколько раз выше, чем у стандартного «Меркурия» или другой модели для жилых объектов. Представители компании энергоснабжения не имеют права требовать от жильцов устанавливать дорогие модели счетчиков, тем самым решая свои проблемы за счет абонента. Чтобы провести электричество, вам будет предложено несколько вариантов приборов:

• однотарифный счетчик электроэнергии;
• многотарифный счетчик;
• многотарифный счетчик с возможностью удаленного снятия показаний.

Но специалисты все же рекомендуют остановить свой выбор на многотарифном учетном приборе, т. к. в дальнейшем возможна смена тарифа, во время которой потребуется замена электросчетчика в частном доме. Ее вам придется оплачивать из своего кармана, поэтому даже если вы пока собираетесь пользоваться только одним тарифом, многотарифный счетчик не помешает. Разница в стоимости между ним и обычным прибором составляет всего 10-15%.

Правила установки

Все правила монтажа перечислены в ПУЭ:

• все работы проводятся строго на обесточенной сети. Отключение проводят в главном щитке, а отсутствие напряжение проверяют мультиметром, вольтметром;
• жилы для ввода в жилое помещение — медь, сечение не менее 2.5 кв. мм. Стандартная практика — использование сечения 6 кв. мм. Однако характеристика не является строгой, сечение подбирают, исходя из совокупной мощности всех электропотребителей в помещении;
• высота установки счетчика варьируется от 0.8 до 1.7 метра от уровня земли;
• для установки необходимо смонтировать щиток, бокс или защитный кожух;
• сам прибор должен иметь государственный сертификат.

Электронные электросчётчики

Представляют собой группу современных устройств учёта и сбора данных о потреблении и расходе электроэнергии. Эти приборы оснащены более сложной компонентной базой, которая позволяет осуществлять вычислительные операции с достаточным уровнем точности.

Электронные электросчётчики

Основная задача электронных электросчётчиков заключается в круглосуточном сборе информации о показаниях мощности, потребляемой частью электрической схемы, за которой осуществляется контроль, и по следующим предоставлении данных в привычном для человека виде.

Эти приборы создаются для взаимодействия с двумя типами цепей тока:

• Постоянной величины (приборы, взаимодействующие с данным типом цепей, используются исключительно на крупных предприятиях, где эксплуатируется мощная аппаратура и оборудование).
• Синусоидальной гармонической формы.

Счётчик, взаимодействующие с цепями переменного тока, изготавливаются для использования в бытовых целях и применяются для подключения в однофазные и трехфазные системы подачи напряжения (электричества).

Конструктивно электронные счётчики изготавливаются из следующих элементов:

• Клеммной колодки, предназначенной для соединения с электрическими проводами.
• Панели ЖКИ дисплея, служащей для вывода данных.
• Органов управления.
• Измерительных трансформаторов.
• Печатной платой с электронными компонентами.
• Защитного кожуха (корпуса).

Принцип работы электронных энергосчётчиков

На два счётчика — тока и напряжения — от сети поступают сигналы. Далее, эти сигналы с выходов датчиков поступают на усилители, где происходит их усиление. Затем усиленные сигналы подаются на АЦП (аналого-цифровой преобразователь) и преобразовываются в цифровой вид. После оцифрованные сигналы подводятся к перемножителю.

Далее, производится фильтрация оцифрованного сигнала и вывод на устройства:

1. Индикации;

2. Интегрирования;

3. Передачи измерений;

4. Дальнейшего преобразования.

Преимущества и недостатки электронных счётчиков

Преимущества:

• Высокий класс точности измерений (от 1 единицы).
• Наличие нескольких тарифов (от 2).
• Возможность учёта реактивной и активной составляющей, используя один аппарат.
• Двунаправленный энергоучёт.
• Измерение качественных и количественных показаний мощности.
• Хранение данных учёта электроэнергии.
• Доступность данных.
• фиксация попыток хищения электроэнергии.
• Дистанционный доступ к показаниям.
• Компактность.

Недостатки:

• Повышенная чувствительность к колебаниям напряжений в сети.
• Относительно высокая стоимость.
• Сложность ремонта (в силу элементных особенностей).

Подготовка к монтажу

Установка электросчетчиков в квартире, однофазного или трехфазного, начинается с изучения объекта.

На предварительно разработанной электрической схеме обозначены все точки подключения электрических приборов.

В специализированных магазинах продаются комплектные электрощиты, в которых предустановленны все необходимые элементы для работы своими руками. Их удобно использовать в частном доме.

Точно так же как это делается в многоквартирном. Комплектный электрощит устанавливается быстро и просто и своими руками.

Видео:

Никаких предварительных мероприятий для установки своими руками не требуется. Достаточно «пристрелить» корпус на дюбели и подсоединить к клеммнику шесть проводов – три на входе и три на выходе.

Так делают в многоквартирном доме.

В том случае, когда установка своими руками стандартного электрощита в доме или квартире невозможна или нецелесообразна, то для самостоятельного монтажа необходимо приобрести следующие элементы:

• счетчик электрической энергии;
• пластиковая либо деревянная коробка;
• комплект монтажных инструментов с изолированными ручками;
• индикатор напряжения;
• DIN-рейки;
• выключатели автоматические;
• электрические провода;
• изоляторы;
• саморезы, винты, гайки.

Стоимость перечисленного набора доступна для среднего бюджета. Установка двухтарифного счетчика в квартире выполняется своими руками точно так же, как и монтаж однофазного прибора.

Требования к самостоятельной установке электросчетчика в гараже и частном доме настолько простые, что процесс стал привычным явлением.

Это объясняется тем, что через определенный промежуток времени прибор учета необходимо сдавать на поверку.

Для этой процедуры его нужно снять, отвезти на поверку и снова установить.
