Способы регулирования температуры в помещении: руководство
Рассчитать требуемую мощность котла и не воспользоваться возможностью ее регулирования в процессе эксплуатации будет неправильно. Вариантов найти причину для уменьшения расхода газа довольно много. Об одном уже было сказано: регулировать температуру нагрева воды в зависимости от температуры наружного воздуха.
Для этого необходимо приобрести аппарат с термостатом, регулирующим мощность горелки так, чтобы температура воды в системе оставалась постоянной. Такой термостат объединяют с расположенным в помещении датчиком температуры, который настроен на температуру, комфортную для членов семьи.
Для того, чтобы была возможность регулировать температуру в каждом помещении отдельно необходимо установить терморегулирующий вентиль.
Современные термостаты могут реагировать и на разность между наружной и внутренней температурой. Для этого необходимо иметь два датчика температуры: наружной и внутренней. Такая организация управления не позволяет регулировать температуру в каждом помещении отдельно.
Этот недостаток можно устранить, если перед каждой батареей в подающей трубе вмонтировать терморегулирующий вентиль. Этому устройству не требуется электроэнергии. Изменение площади поперечного сечения в подающей трубе происходит за счет расширения или сужения рабочего вещества внутри прибора. Такой ограничитель среагирует даже на повышение температуры из-за большого количества людей в помещении.
В результате уменьшения объема теплоносителя, проходящего по системе обогрева в единицу времени, его температура возрастет выше установленного значения, что и приведет к срабатыванию термостата котла. Недостатком такой системы управления является вероятность одновременного перекрытия всех батарей, что исключит циркуляцию теплоносителя в контуре котла. Для предотвращения поломки циркуляционного насоса в котле должна быть предусмотрена специальная труба-перемычка, байпас.
Регулирование температурного режима конденсационных котлов имеет свои особенности. Для того чтобы в полной мере были использованы его преимущества, необходимо, чтобы настройка котла обеспечивала температуру теплоносителя, поступающего в котел, не выше 55 ˚С, и чем она будет ниже, тем получится больший эффект от котла такого типа.
Настройка давления
Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.
Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.
Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.
Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.
Как отрегулировать мощность газового котла?
Отрегулировать мощность агрегата можно двумя способами:
Установка котла на твердом топливе — разбор нюансов монтажа
- Снизить производительность горелки до уровня, при котором автоматика сможет найти оптимальный режим работы.
- Увеличить мощность системы отопления путем добавления радиаторов или заменой их на более мощные.
В некоторых случаях целесообразно применять сразу два способа. Конечно, второй вариант более затратный, но нередко приходиться выбирать именно его. Особенно он актуален в случае, если производимого тепла установленной системой недостаточно.
Обратите внимание! При замене отопления следует учитывать, на какой объем рассчитан расширительный бак модели газового котла. Например, бачок агрегата Gepard предусматривает объем теплоносителя 50 л
Если количество воды при установке новых радиаторов возрастет, нужно будет подключить внешний расширительный бак.
Уменьшить производительность горелочного устройства можно с помощью снижения подачи топлива на горелку. Для этого требуется изменить настройки газового клапана. Настройки мощности горелки у данного элемента осуществляют вращением регулировочных винтов, которые находятся на корпусе клапана.
Также мощность устройства можно снизить с помощью настроек, изменив их в сервисном меню. Для обычных пользователей в котлах Protherm предусмотрено общее меню, которое описано в инструкции. Однако есть еще скрытое сервисное меню, которое предназначено для специалистов. Оно становится доступным только при вводе кода. Поэтому воспользоваться им может только мастер сервисного центра.
В сервисном меню перенастраивают такие параметры:
- мощность в диапазоне от 9 до 23 кВт;
- время выбега циркуляционного насоса в режиме отопления – между 2 и 60 мин;
- задержку времени после работы в режиме отопления для антициклирования – предохраняет от частого включения-выключения (не работает в режиме ГВС);
- температуру теплоносителя – от 20 до 80ºC.
Для системы отопления мощностью 4 кВт выставляют:
- мощность – 9 кВт;
- температура теплоносителя – 60-70ºC;
- время антициклирования – 15-20 мин.
Здесь приведены приблизительные настройки, но нужно добиться, чтобы горелка зажигалась не чаще чем через каждые 15 минут. Для этого подбирают оптимальную температуру теплоносителя.
Однако не у всех марок газовых котлов есть возможность отрегулировать время антициклирования. В этом случае придется ограничиться настройкой мощности агрегата. На некоторых котлах можно задать вручную режим работы насоса, с помощью расположенного на нем переключателя. Для уменьшения частоты тактования необходимо увеличить скорость работы насоса.
Как уменьшить мощность газового котла и поможет ли это сэкономить?
Таким образом, разными способами достигают баланса мощности между отопительной системой и газовым котлом.
Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.
Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.
Изменение предварительно заданной программы
Для того чтобы программа работы котла в точности соответствовала Вашим требованиям, ее можно изменить.
Войдите в меню 1, как описано выше, и, поворачивая ручку-регулятор, выберите программу, которую Вы хотите изменить.
Например, Вы выбрали параметр 109 “Программа с субботы по воскресенье”
| ИНТЕРВАЛ ВРЕМЕНИ 1 | ||
| c 00.00 до 07.00 | ВЫКЛ. | |
| ИНТЕРВАЛ ВРЕМЕНИ 2 | ||
| c 07.00 до 22.00 | ВКЛ. | |
| ИНТЕРВАЛ ВРЕМЕНИ 3 | ||
| c 22.00 до 23.59 | ВЫКЛ. |
Для входа в режим изменения программы нажмите кнопку Menu/Ok.
На дисплее появится текст “Перемещение курсора”. Поворачивая ручку-регулятор, установите курсор в конце интервала времени, в котором необходимо произвести изменения.
Курсор начнет мигать, а выбранное время будет указано на часах (с шагом 15 минут).
Нажимайте кнопку “Таймер-программатор”, пока на дисплее не появится текст “Продолжительность отключения”.
Для изменения интервала времени отключения (например, для отключения котла в период с 06:00 по 07:00), поворачивая ручку-регулятор , передвиньте курсор на соответствующую отметку.
Для ввода изменений нажмите кнопку Menu/Ok: на дисплее появится текст “Выбрать день недели для копирования”.
Поворачивая ручку-регулятор, выберите нужный день недели (например, субботу); на дисплее появится расписание работы котла на этот день недели.
bar
Лериод ВЫКЛ.
Нажмите кнопку Menu/Ok; на дисплее появится текст “Выбрать день недели, в который необходимо скопировать программу работы котла”.
Поворачивая ручку-регулятор, выберите нужный день недели
Наряду с изменением интервала времени, дисплей с помощью индикатора часов указывает выбранное время с шагом 15 мин.
По завершении изменения интервала предварительно заданной программы, нажимая кнопку “Таймер-программатор”, выберите другой интервал, в нашем примере это период с 07:00 по 22:00.
Поворачивая ручку-регулятор, переместите курсор в соответствующую точку (в нашем примере это 22:00). При перемещении курсора весь интервал работы с включенным котлом становится видимым.
После проведения всех изменений для подтверждения измененной программы нажмите кнопку Menu/Ok.
Для восстановления нормального состояния дисплея нажмите кнопку Esc.
Для активации программы войдите в меню и нажмите кнопку“Таймер- программатор”; на дисплее появится символ .
После выбора интервалов выключения или включения котла можно задать другие интервалы, соответствующие Вашим требованиям, например, на основе суточной программы.
Суточныепрограммыможноизменятьпутемвыборасоответствующего дня недели (войдя в меню 1) и ввода новых интервалов ВЫКЛЮЧЕНИЯ и ВКЛЮЧЕНИЯ в порядке, описанном выше.
Изменение программы работы котла в другие дни недели Если у Вас появилась необходимость изменить программу работы котла в конкретный день недели (например, в пятницу), используя данные, выбранные для другого дня (или нескольких других дней, например, с субботы по воскресенье), то просто скопируйте программу, составленную для этого дня, на соответствующий день недели.
Войдите в меню 1, как показано в предыдущем разделе, и, поворачивая ручку-регулятор, выберите параметр 117 “Копирование программы с одного дня/периода на другой”.
(например, пятницу).
Для подтверждения выбора нажмите кнопку Menu/Ok.
Для восстановления нормального состояния дисплея нажмите кнопку Esc.
Задание ночной температуры
Для задания ночной температуры:
- нажмите кнопку Menu/Ok; на дисплее отобразится 000,
- поворачивая ручку-регулятор, выберите меню 4 “Настройка зоны 1”;
- для входа в подменю нажмите кнопку Menu/Ok; на дисплее начнут мигать цифры 400 и отобразится текст “Задание температуры”;
- для выбора параметров нажмите кнопку Menu/Ok; на дисплее будут мигать цифры 400;
- поворачивая ручку-регулятор, выберите параметр 401 “Ночная температура. Зона 1”;
- для изменения параметра нажмите кнопку Menu/Ok;
- поворачивая ручку-регулятор, задайте новую температуру;
- для подтверждения нажмите кнопку Menu/Ok;
- для возврата дисплея в исходное состояние нажмите кнопку Esc.
Задание ночной температуры для зоны обогрева (если она имеется) осуществляется так же, как для зоны 1, только с помощью меню 5.
Приоритет горячей воды
В режиме приоритета горячей воды наблюдаем чёткую последовательность действий и цикличность включения для обогрева. Если вы захотите включить один из кранов с горячей водой, котёл забудет об отоплении и станет греть воду. Это называется приоритетом горячей воды.
Отопление работает круглые сутки, котёл знает когда включаться и выключаться, поддерживая необходимую температуру в доме. Потребность в горячей воде куда реже, нежели потребность в обогреве дома. Когда включаете воду, дом «уже тёплый», а вода — «ещё горячая». Поэтому приоритет на нагрев горячей воды выше, чем на отопление.
В большинстве современных газовых котлов, температуру воды можно регулировать отдельно в диапазоне от 35 ºС до 55 ºС. Процедура аналогична процедуре отопления. Ставите подходящую температуру и пользуетесь горячей водой.
Структура меню котла Аристон
Сперва это может показаться сложным, но как разберётесь будет всё просто и понятно, итак:
Каждый параметр обозначается трёхзначным цифровым кодом. Например 228 (это как раз код параметра который зависит от версии котла)
Первая цифра трёхзначного кода означает отдельную группу меню, в котле имеется шесть отдельных групп меню, каждая отвечает за свой раздел настроек. Вот они.
2 — Настройки котла
3 — Солнечный коллектор и накопительный бойлер
4 — Параметры зоны 1
5 — Параметры зоны 2
7 — Тестирование и обслуживание
8 — Технические параметры.
Второй цифрой трёхзначного кода обозначается подменю, а третей сам параметр к которому открывается доступ.
Например, уже известный нам код 228 расшифровывается так: 2 — Настройки котла (это Меню), 2- Основные установки котла (Подменю), 8 — Версия котла (Параметр) .
Так набрав трёхзначный код 228 мы получаем доступ к установленному значению этого параметра, которое согласно таблице может изменяется от 0 до 5 и зависит от версии котла.
Таблицы с кодами меню и описанием того, что регулируется конкретным кодом я предоставлю чуть ниже, а пока давайте разберёмся с тем как войти в сервисное меню котла.
Подготовка к пуску
Котёл должен греть систему отопления. Перед тем, как пустить его, нужно, чтобы эта система у Вас была. Более того, нужно, чтобы система была полностью смонтирована и опрессована.
Настенный котёл в системе отопления
Разумеется, Вы можете перед пуском котла собрать часть системы – например, один контур отопления, или один этаж. Но – монтаж должен быть выполнен полностью, и все трубы и радиаторы опрессованы.
Обычно система отопления включает в себя:
- Радиаторы;
- Трубы;
- Насосы;
- Температурные регуляторы;
- Расширительный бак;
- Группу безопасности;
- Запорные краны.
Это интересно: Чем заменить таблетки для посудомоечной машины
Возможные неисправности при запуске котла и методы их устранения
Как любое техническое устройство газовый котел может сломаться. Если в котле установлен электронный контроллер, то устранять его неисправности сможет только специалист, который имеет опыт, знания и необходимые приборы. Но иногда не работает газовый котел по очень простой причине, которую легко может самостоятельно устранить владелец. Если не включается газовый котел, возможные причины и методы устранения будут рассмотрены ниже.
«Тактование котла»
При выборе котла слишком большой мощности может возникнуть явление, которое называется «тактованием котла».
Знать, как настроить газовый котел в подобном случае очень важно. Ведь при «тактовании котла» увеличивается расход газа, частое срабатывание автоматики ведет к преждевременному износу. Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки
Внимательно изучая инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки
Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки. Внимательно изучая инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки.
Устройство и принцип работы
Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.
Конструкция газового котла
Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:
- Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
- Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
- Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
- Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
- Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
- Вторичного теплообменника, обеспечивающего нагрев проточной воды.
- Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.
Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.
Принцип работы двухконтурного газового теплогенератора
Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.
Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.
Режим отопления
Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.
При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.
Режим ГВС
Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.
Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.
Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.
Режим “Вечеринка”
Режим “Вечеринка” позволит Вам задать режим обогрева (комфортный режим) на период времени от 15 минут до 6 часов, временно отменив предварительно заданную программу на данный день недели (см. раздел “ПРОГРАММИРОВАНИЕ”).
Для выбора режима:
- нажмите кнопку Menu/Ok; на дисплее отобразится 000;
- поворачивая ручку-регутор, выберите меню 1 “Настройка таймера- программатора”;
- для входа в выбранное меню нажмите кнопку Menu/Ok,
- поворачивая ручку-регулятор, выберите параметр 101 “Вечеринка”;
- нажмите кнопку Menu/Ok;
- поворачивая ручку-регулятор, выберите нужный интервал времени; программа работы отобразится на дисплее в виде часов;
- для подтверждения и активации режима нажмите кнопку Menu/Ok;
- на дисплее появится текст “Вечеринка до #”;
- для возврата дисплея в исходное состояние нажмите кнопку Esc.
Автоматика: доверять или нет?
Схема термодатчика к автоматике котла.
Система управления позволяет выбирать режим работы котла в зависимости от пребывания в помещении людей: настройка котла должна быть такой, чтобы во время длительного отсутствия жильцов температура в помещении была значительно меньшей.
Однако пользоваться возможностью, которую дает такая настройка, следует, только если кто-нибудь из соседей будет присматривать за домом. Во время длительного отсутствия может произойти аварийное отключение котла, и если температура наружного воздуха низкая, то через определенное время внутри него температура может стать отрицательной, и вся отопительная система из-за такой настройки выйдет из строя. А причин для остановки котла предостаточно.
Это может быть аварийное отключение электричества или снижение напряжения в сети до значения ниже 190 В. Еще причины: через дымоход сильный ветер попал в камеру сгорания и погасил горелку; из-за замерзания конденсата уменьшилось сечение дымохода. Уменьшение давления газа, весьма вероятное в наше время, также может стать причиной аварийного отключения.
Прежде чем воспользоваться возможностями настройки, предоставляемыми системой автоматического управления, следует попросить соседей, чтобы они контролировали состояние котла во время отсутствия в доме жильцов.
Среди специалистов иногда возникает полемика, какой режим работы газовых котлов имеет преимущество: непрерывный или режим чередования работы и останова, например, как в холодильнике. По какому показателю оценивать такие настройки? Практика свидетельствует, что относительно длительности эксплуатации вентилятора, циркуляционного насоса, горелки, запальника и других элементов ни один из режимов преимущества не имеет.
Если в целях экономии специально снизить давление газа, то такая настройка может привести к ускорению прогорания горелки.
Какие настройки можно произвести на газовом котле?
Ответ на вопрос, как правильно настроить газовый котел, зависит от автоматики агрегата. В целом существует 4 основных типа настройки температуры:
- механический;
- установка температуры теплоносителя;
- задание комфортной температуры в комнате;
- настройка погодозависимой автоматики.

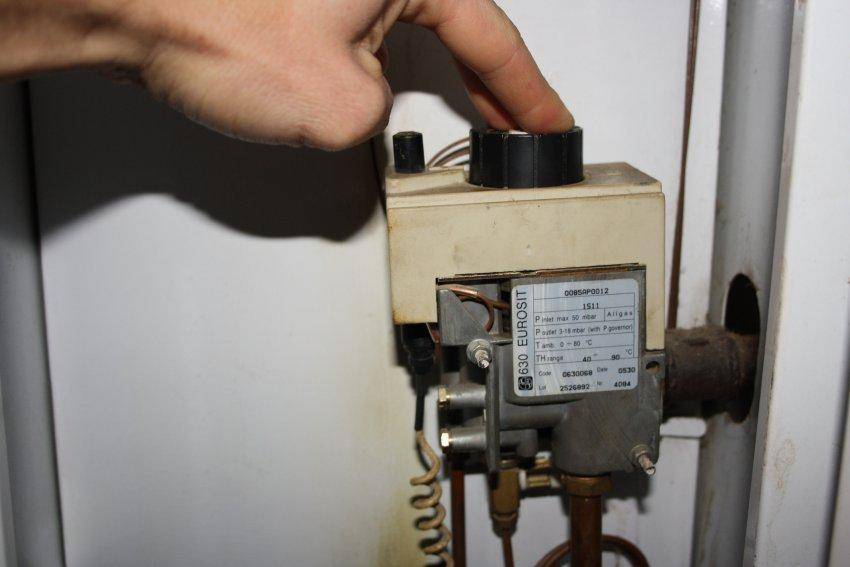

В самых простых моделях газовых котлов установлен механический регулятор 630 EUROSIT. Включается он следующим образом: рукоятка ставится в положение «розжиг» и нажимается, газ начинает поступать в пилотную горелку. Удерживая ручку нажатой, включается кнопка пьезорозжига, после чего горелка должна зажечься. После этого рукоятку необходимо удерживать еще несколько секунд, чтобы прогрелась термопара. Нагреваясь, она подает напряжение электромагнитному клапану, который открывает подачу топлива на основную горелку.
Затем рукоятку отпускают и поворачивают до оптимального значения интенсивности нагрева. После этого запальник поджигает основную горелку, которая начинает нагревать теплообменник с теплоносителем. Когда он нагреется до соответствующей температуры, об этом сообщит температурный датчик. После чего газовый клапан перекроет подачу газа, и горелка выключится.
На газовых котлах, которые имеют дисплей, можно отрегулировать конкретную температуру теплоносителя в заданном диапазоне, например, от 40º до 85ºC. Обычно это выполняется кнопками «+» и «-».
На более современных моделях имеется встроенный или выносной термостат. Он поддерживает заданную комнатную температуру. Ее можно задать переходом на режим «Термостата» и установкой желаемой температуры кнопками «+» и «-».
Последним достижением теплотехники является программатор. Его датчик замеряет температуру на улице и в зависимости от нее регулирует работу агрегата.
Важно знать, как экономично настроить газовый котел. Правильная настройка даст пользователю массу преимуществ:
- экономию топлива;
- комфортную и уютную атмосферу;
- продление эксплуатационного срока узлов устройства.
Ошибки в настройке приводят к повышенному износу составляющих и перерасходу топлива.
