Ламинат для теплого водяного и электрического пола

Требования к укладке, особенности монтажа

Прежде чем выбрать теплый пол надо знать, что для каждого вида имеются свои особенности монтажа. Самым трудозатратным и сложным в укладке является водяной пол.

Особенности монтажа водяного пола

Водяные полы состоят из труб, по которым циркулирует горячая вода и коллектора, элемента системы, который соединяет трубы с общей или автономной отопительной системой.

Этапы монтажа водяного пола под ламинат:

• Выравнивание рабочей поверхности, на которой будет монтироваться пол. На нее укладывается утеплитель, например, пенополистирол, толщиной от 2,5 до 10 см;
• Сверху утеплителя укладывается гидроизоляция (полиэтилен, и ли фольгированный пенофол);
• На гидроизоляцию монтируется армирующая сетка, с рекомендуемой толщиной в 2-4 мм и размером ячеек не более 150 мм. К данной конструкции крепятся с помощью скоб трубы;
• Поверх нижележащих слоев укладывается цементная стяжка, толщиной от 5 до 7 см.
• На этом монтаж водяного пола практически закончен. Водяную систему включают и в течение нескольких дней прогревают стяжку. На это понадобится довольно большой срок(2-3 недели), который необходимо учитывать при выполнении монтажа водяного пола. Для того чтобы был хороший результат, стяжка не дала трещин, ее надо постоянно увлажнять. В заключение на всю конструкцию укладывается так называемая подложка. Это может быть полиэтиленовая пленка, которую надо закрепить с конструкцией. Далее идет этап финишного покрытия ламинатом под теплый пол.

Особенности установки электрического теплого пола

Современные материалы и технологии упрощают монтаж электрополов, выполняя его без стяжки под любое напольное покрытии, в том числе и ламинатом под теплый пол. Их преимущества в том, что они не поднимают уровень пола и монтаж проводится в минимально короткие сроки.

Для укладки потребуются: система полов (нагревающий кабель, в сочетании с укрепленной сеткой, соединительные провода, крепления, регулятор температуры, термодатчик, система защиты УЗО, медный провод для заземления).

Установка подобного варианта теплого пола проходит в несколько этапов:

• Составление схемы расположения мебели и других элементов интерьера в помещении, где будет проводиться монтаж. В отличие от водяных теплых полов, все элементы одного контура электрической системы греются одинаково и при невозможности выхода тепла, они могут выйти из строя. Для разных помещений формируются свои отдельные контуры теплого пола с отдельными регуляторами и источником питания. Готовую схему с бумаги переносят на поверхность установки пола.
• Определение места установки терморегулятора. Он устанавливается на стене как выключатель в доступном месте на высоте не меньше чем 30 см от поверхности пола.
• Подготовка монтажной поверхности. Она тщательно очищается и гидроизолируется. Если теплый пол является дополнением к основному типу обогрева, то на гидроизоляцию укладывается утеплитель – полиэтилен с отражающим фольгированным покрытием. Если теплый пол устанавливается как обогрев пола и основная система отопления, то утеплитель делают толще (до 10 см) из пенополистирола или минваты. Дальнейший монтаж проводится в соответствии с технологией (кабельной, инфракрасной, с нагревательными матами).
• Установка датчика пола. Провод датчика помещается в гофротрубу и один конец ее закрывается заглушкой, а второй выводится к терморегулятору.
• Установка нагревательного элемента согласно выполненной схеме. Холодная часть кабеля выводится к терморегулятору. При выполнении поворотов категорически запрещается разрезать кабель. Перед укладкой кабеля проводится предварительная проверка его сопротивления.
• Проверка работы оборудования, замеры сопротивления. Если сопротивление незначительно отличается от ранее измеренного, то можно приступать к испытанию нагревательных элементов, включив пол.
• Нанесение плиточного клея;
• Установка ламината на теплый пол.
• После выполненного монтажа настраивается терморегулятор и проводится первое включение теплого пола. Когда клей полностью высохнет, необходимо еще раз проверить сопротивление кабеля и датчика температуры.

Тёплый электрический пол – хорошие возможности и страшные цифры

Электрические полы обычно не монтируют под деревянное напольное покрытие – из-за его низкой теплопроводности греется не столько воздух в помещении, сколько кабель.

Но ламинат всё-таки не дерево, теплопроводность у него выше. И много лет электрические полы были едва ли не единственной альтернативой радиаторам для владельцев квартир, где водяные полы делать нельзя. Причём именно с ламинатом такие полы сочетаются в каком-то смысле оптимально.

Для такого пола нужно выбирать системы с низкой мощностью, что в большинстве случаев защищает общедомовую энергетическую систему от перегрузок.

Однако удовольствие это дорогое и совсем ненужное владельцам частных домов.

Радиаторы с электрическим котлом будут в эксплуатации в 2 раза дешевле, тёплый водяной пол – в 3.

А если использовать для нагрева не электричество, а газ, то разница выйдет и вовсе на порядок.

Причём и материалы, и монтаж тёплого электрического пола весьма недешевы, независимо от его вида:

• уложенный в бетонную стяжку 3-7 см кабель диаметром 0,4-0,6 см или
• нагревательный мат – закрепленный на полимерной матрице кабель диаметром около 0,3 см, укладываемый в плиточный клей.

И в том, и в другом варианте предпочтителен двужильный кабель. Электромагнитное излучение у него в 5 раз ниже, а при укладке под стяжку он ещё и удобнее – к терморегулятору у него достаточно подвести один конец. Разница же в цене с одножильным небольшая.

Нагревательные маты делаются в том числе и под ламинат. В остальном плюсы и минусы кабеля в достаточно толстой стяжке и тонкого мата аналогичны сравнительным характеристикам бетонных и панельных водяных полов.

Монтаж

Укладка теплого инфракрасного пола под ламинат – дело с одной стороны простое, с другой — сложное (как и водяной, и кабельный)

Здесь важно правильно провести подключение участков отопления. Ведь существуют определенные правила монтажа, одно из которых гласит, что устанавливать отопительные панели под тяжелые предметы запрещено

Поэтому придется согласовать расстановку мебели с укладкой теплого пола:

Будет неплохо, если под пленочный пол уложить отражающий слой в виде алюминиевой фольги.
Саму пленку укладывают на фольгу по размеченным участкам и прикрепляют скотчем. Это делается для того, чтобы в дальнейшем полосы инфракрасной пленки не смещались.
Далее необходимо провести подсоединение электрических контактов между уложенными полосами пленки. Для этого используются медные или латунные контакты и провода разного цвета

Обратите внимание, что контакты лучше всего заизолировать, для чего можно использовать специальную ленту с битумным покрытием. То есть, складываете ленту пополам, внутрь вкладываете контакт и зажимаете все это плоскогубцами.
Провода от последнего участка подключаются к термостату, который монтируется на стене на высоте 1,2-1,5 м.
Обязательно на пол укладывается термодатчик, который будет отслеживать температуру пола

Он соединяется проводами с терморегулятором.

Как видите, укладка ИК теплого пола – процесс серьезный и требующий знаний электротехники. Но в любом случае со всеми нюансами этого процесса можно разобраться. Главное – строго следовать инструкции по проведению указанных в этой статье работ.

Советы: укладка электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

1. В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
2. Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
3. Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
4. Оптимальная мощность работы 160 – 190 Вт.
5. При покупке ламината следует проверить маркировки о совмещении с обогревом.
6. Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
7. Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
8. Для жилых помещений лучше комбинировать источники обогрева – полы, радиаторы.
9. Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20 – 30%.

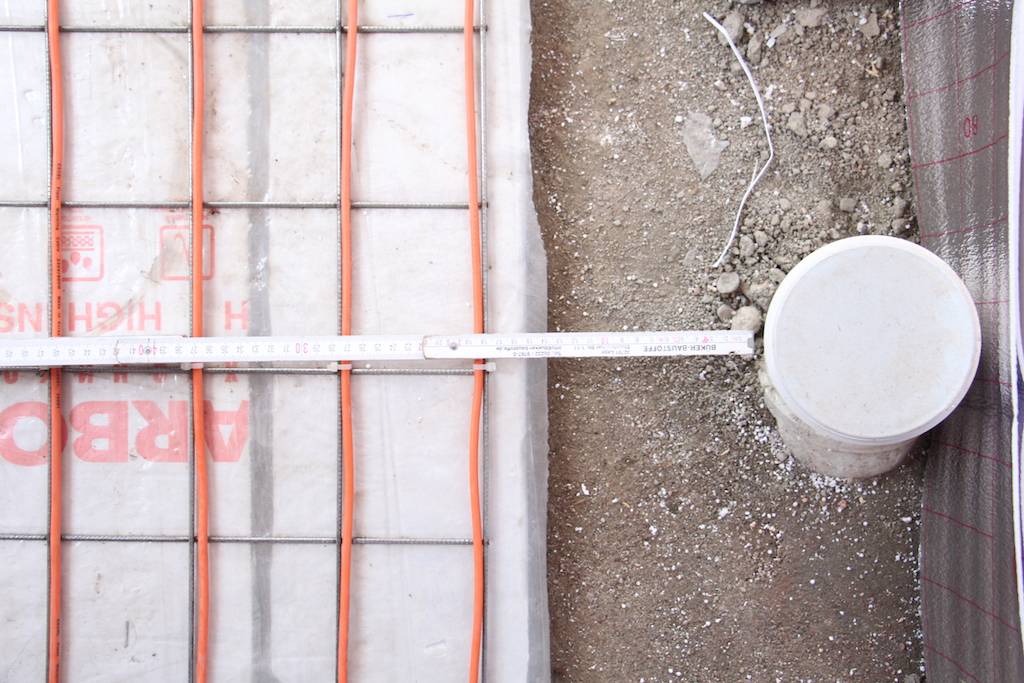

10. Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
11. При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
12. Максимальная длина инфракрасных полос – 7 м.

Рекомендации по укладке

А есть ли предпочтительный тип теплого пола под ламинат

Выше рассмотрены требования к ламелям и подложке при устройстве децентрализованного отопления

Но хозяевам квартир и домов важно также знать, какой «теплый пол» лучше под ламинат. Для ответа на поставленный вопрос необходимо знать, какие виды «теплых полов» можно установить, их принципиальное отличие друг от друга, достоинства и недостатки каждого из них

В продаже в любом крупном строительном магазине будут предложены:

• водяной;
• электрический;
• инфракрасный (его еще называют пленочным) «теплый пол» от различных производителей. Кроме этого можно купить инфракрасные стержни, представляющие симбиоз электрической и инфракрасной системы подогрева пола.

Скрытая под полом система труб небольшого диаметра (могут быть из меди, металлопластика, полипропилена или сшитого полиэтилена), по которым подается теплоноситель в виде горячей воды (иногда используют тосол), называется водяным «теплым полом». Сразу отметим, что в классическом определении, в том числе и в различных энциклопедиях, к главному признаку такого обогрева помещений относится подключение системы к центральному отоплению, которое выполнить невозможно в принципе:

• Запрещено законодательно;
• Повреждение трубы или соединительной муфты приводит к затоплению не только квартиры с таким полом, но и соседей снизу (центральное отопление обогревает в основном многоквартирные дома), которое быстро не устраняется. Накопившаяся в стяжке и трубах вода будет поступать на нижний этаж до тех пор, пока не демонтируют всю систему;
• Невозможно обеспечить требование о нагревании ламината не более 30 градусов тепла по Цельсию — в центральном отоплении температура теплоносителя значительно выше. Установка терморегулятора не поможет — нужна громоздкая система охлаждения входящего теплоносителя. Но тогда возникнут претензии у соседей — к ним в трубы отопления будет поступать охлажденная вода.

Первый вывод: водяной «теплый пол» можно устанавливать только в частных домах и коттеджах или многоквартирных одноэтажных домах с индивидуальным бойлером или газовым (электрическим) отопительным котлом.

Такая система отопления имеет и немало недостатков:

сложно и дорого монтировать, обслуживать и ремонтировать;
требуется полная замена системы и пола (вода в большинстве случаев разрушает ламели, несмотря на их дополнительную защиту от влаги) при появлении течи;
сложно регулировать температуру входящего в систему теплоносителя.

Вывод второй: под ламинат, если есть альтернативный выбор, от водяного «теплого пола» лучше отказаться.

Водяной тип.

Электрические полы с подогревом укладывать под ламинат также нежелательно. Причина одна — сложно прогреть помещение до комфортной температуры при сильных морозах на улице. Здесь переплелось сразу несколько факторов:

• Температура нагрева кабеля не очень высокая и фиксированная — в противном случае он просто расплавится;
• Кабель укладывается в стяжку, что требует ее прогрева, а она отдает тепло не только вверх, вовнутрь помещения, а в разные стороны. Устройство теплозащиты снизу и с боков решает проблему, но не на 100% — еще не изобретены материалы для бытовых нужд с абсолютной теплозащитой;
• Укладка на стяжку подложки и ламината усугубляют проблему — через такой сэндвич теплу сложно пробиться наверх.

Вывод: комбинация электрический «теплый пол» и ламинат для районов Крайнего Севера неприемлема, для средней полосы России — нежелательна, для южных районов страны — удобный вариант обогрева.

Кабельный тип.

Идеальным вариантом для жителей России является инфракрасный пленочный «теплый пол». Название системы образовано из двух понятий:

• инфракрасный — тепло получено в результате инфракрасного излучения;
• пленочный — проводники вмонтированы полосами в тонкую пленку.

Несомненные преимущества такого обогрева пола:

Инфракрасный тип.

Инфракрасные стержни необходимо укладывать в стяжку. Поэтому сразу проявляются недостатки электрического пола с подогревом. Однако здесь все же есть плюс — температура элементов нагревания выше, чем у кабеля, что позволяет более эффективно отапливать помещение.

Общий вывод по инфракрасным источникам тепла: стержни намного эффективнее кабельного обогрева пола, но не настолько, чтобы рекомендовать их для широт с низкими температурами, пленка столь эффективна, что полностью снимает с повестки дня вопрос того, можно ли стелить ламинат на теплый пол.

Какой подойдет?

Вывод однозначен – далеко не все модели ламинированного покрытия пригодны для использования на теплом полу.

Маркировка

Прежде всего, при выборе необходимо обратить внимание на маркировку товара. Существуют виды ламината, которые напрямую предназначены, или допустимы, для системы отопления пола

Существуют виды ламината, которые напрямую предназначены, или допустимы, для системы отопления пола.

Об этом скажет специальная пиктограмма, или надпись «Underflоorheating» или «Warm Wаsser».

Можно встретить пиктограммы с указанием «H₂O» – это модель именно для водяного теплого пола и должна применяться строго по назначению.

Опытные мастера советуют для теплого пола в квартирах применять ламинат класса 31-32 толщиной порядка 8–10 мм.

Этот вид покрытия рассчитан на большие нагрузки, и должен выдержать особые условия эксплуатации на обогреваемом полу.

Существует расхожее мнение, что для обогреваемого пола лучше использовать ламинат, стыкующийся между собой на клей – якобы так меньше вероятность появления щелей.

Однако и система замков типа «Click», если ламинат разрешен для использования на теплом полу, должна себя полностью оправдать.

Некоторые производители оснащают свои изделия специальными замками, имеющими металлизированное усиление.

Тепловое сопротивление

Еще один важный параметр – тепловое сопротивление материала.

Согласно существующим стандартам, говорить о рентабельности отопления можно, если суммарное сопротивление пола не превышает 0,15 м²К/Вт.

Если учесть, что подложка имеет собственно сопротивление порядка 0,04-0,06 м²К/Вт, то требуется ламинат с этим показателем не выше 0,8-0,10.

Стоит обратить внимание и на значение максимальной температуры нагрева поверхности. Обычно она лежит в диапазоне 25-27 градусов

Преимущества использования пленочного обогрева

Инфракрасный обогрев имеет огромное количество преимуществ. Именно поэтому владельцы домов и квартир часто выбирают этот способ для утепления помещения. Можно выделить следующие достоинства:

• температура равномерно распределяется по всей площади полов;
• снижение затрат на оплату коммунальных услуг;
• нагрев полов до комфортной температуры;
• простой монтаж и ремонтные работы;
• не нужно делать стяжку (достаточно использовать тепловые маты);
• длительная и бесперебойная эксплуатация.

Единственным недостатком является высокая цена на приобретение оборудования. Специалисты рекомендуют выбирать материалы от проверенных производителей, которые гарантируют бесперебойную и длительную работу.

Монтажные работы можно выполнить самостоятельно

Топ производителей

Еще важно правильно выбрать не только определенный вид системы теплого пола, но и производителя. Конечно, всегда можно рискнуть, взяв дешевый обогрев от неизвестной компании, но гарантию на такое никто не даст

Ниже представлен перечень компаний, продукция которых заслужила положительные отзывы от покупателей и строителей.

Rehau

Известная немецкая компания, среди товаров которой есть двужильный электрокабель для теплого пола. Он обладает высоким сопротивлением и двойным слоем изоляции, что обеспечивает безопасность. К эксплуатационным характеристикам вопросов нет, но стоит учесть, что продукция Rehau стоит не дешево.

Популярный вариант Solelec2 от Rehau

Devi

Еще одна европейская компания, на этот раз из Дании. Представляет на рынке кабельные системы обогрева пола по хорошей цене. При эксплуатации продукция Devi не сушит воздух в помещении, работает долго, производитель дает гарантию 10 лет. Но есть и недостаток – высокий расход электроэнергии.

Unimat

Один из многочисленных южнокорейских производителей. В ассортименте есть стержневые инфракрасные системы обогрева с хорошей степенью влагозащиты. Цены Unimat доступные, потребление электричества умеренное, но их не советуют применять в качестве основной системы отопления в регионах с суровым зимним климатом.

Модель карбонового стержневого теплого пола от Unimat

Caleo

Caleo (Корея) – представляет на рынке инфракрасные полы собственного производства. В комплекте есть все, что необходимо для установки, а в работе наблюдается эффективность обогрева. Среди минусов – случаются жалобы на хрупкость материалов.

Rexva

Корейский производитель комплектует продукцию терморегулятором и датчиком. Система автоматического контроля при перегреве в определенном участке уменьшает мощность. Качество высокое, но, к сожалению, цена тоже.

Heat Plus

Фирма также из Южной Кореи, производит инфракрасную системы с карбоновыми элементами. Инфракрасные лучи не наносят вреда здоровью человека. Характеристики позволяют применять пленку и на стенах. Из недостатков – высокая цена.

Теплолюкс

Компания из России с большим ассортиментом нагревательных систем, среди которых есть как кабель, так и маты. Цены доступные, устройства рассчитаны на эксплуатацию в любых условиях климатов. Среди минусов – не самый качественный терморегулятор.

Нагревательный мат от компании «Технолюкс»

Эта эмблема на упаковке ламината говорит о допустимости настила поверх теплого пола

Какой тёплый пол под ламинат лучше, по мнению нашей редакции

Какой вариант окажется предпочтительным, зависит от места выполнения работ и расположения строения. Предлагаем познакомиться с некоторыми марками, характеристики которых не вызывают сомнения:

Модель	Характеристики	Стоимость (по состоянию на февраль 2019 г.), руб.
Young Chang Silicone ComXT 440 Вт/м²	Инфракрасный. С механическим терморегулятором. Максимальная рабочая температура – 50°С.	3100
Teplotex, Ш-100 см	Ширина секции – 100 см при длине 25 мм. Толщина пленки – 0,34 мм. Максимальный нагрев до – 60°С.	2360
Warmstad WSM-300-2.0	Электрический пол. Двужильный кабель. Размер мата – 400×50 см.	1752
СТН City Heat 150 Вт/м²	Электрический нагревательный мат. Одножильный. Размер мата – 250×100 см.	1970

Watch this video on YouTube

Какой ламинат выбрать под водяной теплый пол

Длительное время «теплый пол» и напольное покрытие из ламелей шли параллельными курсами, не пересекаясь. Производители ламината терять значительный сегмент рынка не захотели. В результате в продаже появилось напольное покрытие, совместимое с «теплым полом». У него совершенно другие технико-эксплуатационные характеристики, подходящие под условия функционирования напольных систем обогрева. Чтобы ориентироваться в них, советуем посмотреть статью «Какой ламинат выбрать под теплый пол?», где подробно объяснено, какой ламинат подходит под «теплый водяной пол».

Для тех, у кого мало времени и желания переходить по приведенной ссылке, в концентрированном виде перечислим основные требования для ламелей с жидким теплоносителем в цементной стяжке.

Толщина. Оптимальная толщина ламината под теплый пол — 8 мм при плотности не менее 900 кг/м3. Это позволяет получить прочную доску с хорошей теплопроводностью. Увеличение плотности сказывается на цене. Она выше. Но и прочность, и проводимость тепла у напольного покрытия возрастают.

Теплопроводность. Информацию о теплопроводности можно найти на вкладыше. В соответствии с европейским стандартом EN4725 тепловое сопротивление ламината для водяного обогрева пола не должно превышать 0,10 м2 х °K/Вт. На продукции иностранных производителей обозначается надписью «thermal resistence».

Прочность. Ламинат выпускается разной плотностью. Следовательно, у него разные сроки службы, что отображается показателем «класс прочности». Обозначается двумя цифрами. Первая показывает, для каких помещений предназначено:

• 2 — для жилых;
• 3 — коммерческих.

Вторая — насколько прочны ламинированные доски. Под теплый пол нужен ламинат 32-33 класса.

Влагостойкость. Выбирая ламели нужно быть внимательными. Ведь есть напольное покрытие для инфракрасных и электрических полов, а есть специально для водяных. Разобраться помогут надписи. Для водяного подогрева на вкладыше должна быть надпись Н2О или Warm Wasser. Черные и коричневые пиктограммы со стилизованными трубами, не дают информацию о виде «теплого пола», что нужно учитывать.

Экологическая безопасность. При повышении температуры формальдегид начинает выделять вредные испарения. В ламинате под «теплый пол» химические реакции в смоле замедлены благодаря специальным добавкам. Узнать об их наличии, позволяют пиктограммы (см. фото). Обозначение Е0 (NA) показывает, что до +30oС никаких вредных выделений не будет. Е1 утверждает что эмиссия вредных веществ находится в пределах санитарных норм.

Выделение формальдегида в пределах нормы.

Формальдегида нет.

Влияние высоких температур. Ламинат не любит резких изменений температурного режима в помещении. А «теплый пол», особенно с водяным подогревом, может нагревать напольное покрытие до +40oС. Способность ламелей выдерживать перегрев обозначается латинской буквой В и цифрой 1.

Износостойкость. Последний контролируемый показатель под водяное отопление пола — износостойкость. Характеризуется классом истираемости. Может быть в пределах АС1-АС5. Оптимальный вариант — АС4.

Классы износостойкости.

Вид замка. До последнего времени специалисты не обращали внимания на тип замкового соединения ламината. Практика показала, что резкие перепады температуры лучше выносят замки Click.

Вид материала. Под теплый пол можно использовать классический ламинат из ДВП (в английском варианте написания HDF), виниловый, кварцвиниловый и SPC-ламинат. На пробковый накладывается категорический запрет — он не пропускает тепло.

Монтаж кабеля

При установке кабеля для теплого пола необходимо пройти несколько обязательных этапов:

заливка черновой стяжки, выравнивание поверхности, заделка трещин и укрепление основания; укладка изоляции. Для этого процесса используется фольгированная теплоизоляция, которая скрепляется специальным фольгированным скотчем, но ее не рекомендуем использовать. Пользы она дает мало. Лучше применять экструдированный пенопласт. Этот этап позволит в дальнейшем избежать потерь тепла и сэкономить электроэнергию; проектирование подробного плана расположения кабеля. При этом учитываем места, где будет стоять мебель и бытовая техника, так как там кабель не будет укладываться; штробирование канавки в стенке под вывод кабеля для терморегулятора и датчика температуры пола; укладка кабеля с его креплением с помощью армированной сетки или металлических пластин; монтаж кабелей согласно раньше проработанному плану

Важно, чтобы нагревательные кабели не пересекались и не касались друг друга. Данная оплошность может привести к перегоранию нагревателя или вообще к воспламенению; установка терморегулятора производится на расстоянии 40 см от пола, а датчик температуры следует установить строго между витками кабеля; подсоединение к распределительной коробке питательного кабеля, терморегулятора и температурного датчика

Проверка сопротивления кабеля и тестирование системы в разных режимах; заливка стяжки. Как правило, толщина слоя составляет до 5 см, но стоит помнить, чем толще стяжка, тем больше электроэнергии необходимо на ее нагрев. Но с другой стороны, толстый слой бетона дольше удерживает тепло в нагретой поверхности; установка ламината, после окончательного высыхания стяжки.

Клеевой или замковый тип соединения ламелей

Сравнение замковых соединений типа Click и Lock

Тип соединения ламинатных ламелей может иметь следующий вид:

1. Клеевой – выполняется по стандартной схеме “шип-паз” с обязательной обработкой “шипа” клеевым составом. Для укладки используют подручные средства в виде молотка или киянки. При демонтаже возможна поломка ламели или слом крепежные элементов.
2. Замковый – не требует применения связующих и клеевых составов. Представляет систему замкового соединения, когда с одной стороны находится углубление определенной формы, в которое укладывается “шип” подходящей конструкции.

Для укладки поверех теплого пола допускается использование покрытия только с замковым типом соединения, так как клеевой состав нагревается и довольно сильно фиксирует облицовочные ламели.

Замковое соединение, в свою очередь, делится на несколько разновидностей, но наиболее популярными являются системы “Click” или “Lock”. Первая, это защелкивающийся замок, который обеспечивает более надежное соединение, даже при монтаже на относительно неровное основание.

Вторая, это более привычная фиксация посредством замка похожего на стандартный “шип-паз”. Данный вид очень требователен к качеству основания, так как даже при незначительных перепадах высоты, существует риск излома в месте сопряжения ламелей.

Применение материала с системой “Click” является более предпочтительной в силу своей устойчивости к возможным набуханиям, температурным расширениям и т.д.
