Инфракрасный стержневой теплый пол Unimat Rail

Производители (Unimat, Калео)

Сегодня, среди производителей карбоновых стержневых тёплых полов лидируют корейские компании Unimat и Калео.

Видео

Стержневой карбоновый теплый пол gtmat Caleo – монтаж от Master Tiler

Unimat

Unimat специализируется на производстве тёплых электрических полов. Под данной маркой выпускается два вида стержневых греющих устройств:

Rail Unimat — отличается простой конструкцией, ширина которой 830 мм. Изделие имеет мощность 120 Вт. Рекомендована установка под плитку на клеевой состав или на небольшой слой стяжки.

В комплекте всех моделей — маты, элементы крепежа, провода, гофратруба, комплект «Концевой». Кроме того, есть гарантийный талон, инструкция производителя и видео, с пошаговым процессом монтажа, этого поможет сделать пол самостоятельно.

Калео

Калео — ведущий производитель, занимающийся выпуском данных отопительных устройств. Продукция компании — это высокое качество, большой срок службы, надёжность, доступная цена.

Изделия производятся с использованием высокотехнологичных методов, что обеспечивает пожаробезопасность, и не допускает перегрев при эксплуатировании.

Системы Калео отличаются быстрой установкой. Соорудить такой пол своими руками, без помощи специалистов, можно в течение 2 часов.

Есть модели данного производителя, которые обладают повышенным функционалом, их ещё называют «Умный пол». Они рекомендованы для обогрева больших площадей с целью экономии (коттеджи, офисы).

Пленочный

Пленочный карбоновый теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми находятся карбоно-графитовые токопроводящие дорожки. Карбоновый электропроводный слой наносится с использованием высокой технологии нанонапыления. Плотно спаянные слои полиэстера исключают проникновение влаги к проводникам и электрическим контактам. Специальный состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки составляет 120° С. На фото изображен внешний вид пленочного варианта системы теплый пол:

Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

1. При укладке пленочного пола не производится его заливка цементной стяжкой или плиточным клеем, что ограничивает его применение для монтажа под плитку. В каждом конкретном случае следует руководствоваться инструкцией производителя.
2. Монтаж пленки осуществляется быстрее и проще стержней, при необходимости, столь же быстро ее можно демонтировать.
3. Толщина пленки меньше толщины стержневого мата, что в некоторых случаях может сыграть решающую роль при выборе конструкции.

В соответствии с рекомендациями производителей, для обогрева помещения достаточно застелить теплым полом около 70% его площади. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова ширина полосы выбранного нагревателя. О том, как рассчитать мощность теплого пола, мы рассказывали в отдельной статье.

Монтаж пленочного теплого пола весьма прост. Перед тем, как настелить пленку, на предварительно подготовленную гладкую поверхность укладывается слой подложки, отражающей тепло. Сверху аккуратно укладывается пленка. Далее, в соответствии с прилагаемой инструкцией производится соединение электрических контактов. Затем можно приступать к настилу напольного покрытия.

Инструкция по укладке инфракрасной карбоновой пленки демонстрируется на видео:

Правила монтажа пленочного покрытия

Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для отопления жилых комнат, ванных, санузлов. Удобно применять данный вид отопления для лоджий, зимних садов. Возможность оперативно регулировать мощность обогрева и реализовывать суточные графики прогрева помещений, делают перспективной интеграцию отопления в систему «умный дом». Теперь вы знаете, что собой представляет карбоновый теплый пол, какие виды систем бывают и как выполняется укладка нагревательных элементов своими руками!

Рекомендуем также прочитать:

• Инфракрасные обогреватели: плюсы и минусы
• Экономичная система отопления дома

Преимущества и недостатки

Недостатков у карбонового стержневого пола немного, но все же они есть. Один из самых главных и неприятных для потребителя – отгорание стержней. Это случается через год–полтора после установки матов и оставляет на полу неприятные холодные секции. Поскольку маты подключаются к системе параллельно, то при выходе из строя одного, остальные продолжают работать. Но наличие клеевой стяжки усложняет ремонт. Это второй большой недостаток системы.

Впрочем, отгорание стержней связано, скорее всего, с некачественным и дешевым аналогом. Очевидно, поступающие на рынок более дешевые версии карбонового пола и сделали такие отзывы массовыми, так как оригинал от производителя служит долго и надежно, но стоит немало. Это его третий и последний недостаток.

Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.

Смотрите видео

Основные преимущества стержневых полов, они:

• пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
• влагостойкость — можно устанавливать в ванне или на лоджиях;
• экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
• совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
• экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
• обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
• несложность монтажа — справится даже не профессионал;
• безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
• имеют небольшой вес — создают малую нагрузку на перекрытия;
• не подвержены коррозии.

Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.

Минусы

Недостатки стержневых конструкций:

• прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
• запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
• короткий срок службы — около 10 лет;
• высокая цена, в сравнении с другими греющими полами;
• сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.

Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.

Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:

• имеют небольшой вес устройства, что позволяет применять его для любых перекрытий;
• обеспечивают быстрый и равномерный прогрев всей поверхности пола;
• возможность установки для любых финишных покрытий;
• не выделяют вредных веществ, включая электромагнитные излучения;
• обладают защитой от перегрева и возгорания;
• конструкция системы позволяет проводить укладку в помещениях с различной планировкой
• возможность установки в комнатах с высоким уровнем влажности;
• в процессе работы расходуется небольшое количество электрической энергии.

Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.

К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования

Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия

Но наряду с достоинствами такие недостатки совершенно незначительные.

Недостатки, выявленные при эксплуатации

В процессе эксплуатации теплых полов Unimat были выявлены очень серьезные недостатки, о которых менеджеры, продавцы и производитель стараются не говорить, рассказывая о сверхнадежности их товара, о гарантии 20 лет и т.д.

• После монтажа самого теплого пола вы, конечно же, проверите греет он или нет, включив его в сеть. Но вот после заливки стяжки вам придется подождать не менее 28 дней перед первым включением. Срок – весьма значительный, если вы сделали ремонт в конце лета/начале осени
• Использовать Unimat в качестве основного отопления в условиях 30 градусного мороза нереально – слишком мала мощность обогревающих элементов.
• Контакты с карбоновыми стержнями. Это основной недостаток всей системы и именно здесь кроются основные негативные отзывы от покупателей

Здесь обычно пропадает контакт с карбоновым стержнем

Дело в том, что каждый стержень соединяется с токопроводящим проводом с помощью выступающего шипа, который заходит внутрь самого стержня на глубину всего 3 мм. Этого очень мало для надежного контакта.

Если вы укладываете (по совету производителя, кстати) тепловой мат непосредственно под плитку, да еще используете при этом (опять же по совету производителя) теплоизоляционное покрытие, толщиной 2-3 мм, то плитка под вашими ногами будет немного двигаться в процессе эксплуатации. Это может быть незаметно для вас, но вполне достаточно, чтобы некачественный контакт между карбоновым стержнем и медным щитом сначала стал ненадежным, а впоследствии совсем пропал.

Многие покупатели после «вскрытия» теплых полов Unimat обнаруживали множество обгорелых контактов.

Если же речь заходит о ванной комнате, то количество недовольных покупателей тут вовсе зашкаливает! Влага, попадающая на эти же контакты, попросту «убивает» полы за год-два использования.

20 лет гарантии… Даже если вы сумеете доказать, что полы были положены по инструкции, да еще и квалифицированным специалистом, то вам взамен предоставят точно такой же теплый пол Unimat, со словами, что этот-то уж точно без заводских дефектов. И тут две беды:

1. Плохие контакты – это не заводской дефект, это конструкционная особенность модели, так что вы получите точно такой же некачественный пол
2. Стоимость стяжки, плитки и ваших нервов вам никто возмещать не будет

«Unimat Rail»

Тёплый пол «Unimat Rail» представлен как самая энергосберегающая система инфракрасного напольного обогрева. Систему представляют стержни с наполнителем. Стержни соединены медным проводом, защищённым изоляционным материалом из полимера. Наполнителем является карбоновая смесь. Её основу составляет аморфный углерод.

В качестве дополнительных элементов в смесь добавляют графит и серебро. Стержни надёжно защищены изоляционной оболочкой, изготовленной из тефлона. «Unimat Rail» имеет свои преимущества.

1. Стержневой пол укладывают в стяжку, плиточный клей или в наливной пол. Толщина верхнего слоя не должна превышать 3 см.
2. Обычно систему не устанавливают под мебелью, чтобы избежать запирания: стержни перегреваются, отопление отключается. Тёплый пол «Unimat Rail» разрешается укладывать по всей площади комнаты, независимо от интерьера. Запирания стержней не происходит. Энергия распределяется равномерно внутри системы.
3. Нагревательные элементы способны вынести температурную нагрузку, которая превышает норму в 1,5 раза.
4. При перегреве могут отключаться отдельные участки системы, но в целом обогрев будет функционировать в заданном режиме.

«Unimat Rail» не ограничивает потребителя в выборе финишного напольного покрытия. Для плитки выдерживают толщину клея в 1 см. При выполнении стяжки бетонное покрытие может достигать толщины 3 см. На стяжку сразу укладывают облицовку для пола. Для того чтобы направить инфракрасные волны вверх, черновое покрытие закрывают отражающим экраном на основе лавсановой ткани. Выбирают экран для саун.

Для того чтобы обогреть отдельные участки в помещении рекомендуют приобретать маты длиной 1-2 пог. м. Мощность 116 Вт на пог. м. Ширина мата 0,83 м. Стержни располагаются с шагом в 0,1 м. Это позволяет наладить хороший обогрев на всём участке.

Если маты «Unimat Rail» используют в качестве основного отопления, то выбирают модификацию «Unimat Rail» 600-700 Вт. Для помещений с заниженной температурой, лоджий или веранд предназначены системы 700-2500 Вт. Отопление предназначено только для сухих помещений. Специалисты утверждают, что система поможет сэкономить до 60% энергии.

Плюсы и минусы карбоновых полов

По сравнению с другими видами напольного отопления, карбоновые системы обладают целым рядом достоинств:

• они легкие, поэтому нагрузка на перекрытия минимальна;
• экономно расходуют энергию;
• идеально подходят для укладки на больших площадях и в помещениях сложной конфигурации;
• сочетаются с любыми типами напольных покрытий;
• имеют длительный срок эксплуатации;
• полноценно функционируют при перегорании отдельных элементов;
• отсутствует риск возгорания системы;
• нагревательные элементы не выделяют электромагнитных излучений;
• могут монтироваться в помещениях с высокой влажностью;
• пол быстро и равномерно прогревается.

В случае повреждения карбонового стержня из строя выходит только этот один стержень, а вся система продолжает работать, тогда как если будет поврежден кабель, то перестает работать вся система

Кроме того, если вдруг возникнет необходимость отключить систему, и помещение временно не будет отапливаться, это никак не скажется на эксплуатационных свойствах карбонового пола. Карбон отлично переносит низкие температуры, так что опасаться промерзания не стоит. К преимуществам таких систем также стоит отнести простоту укладки и мобильность пленочного пола, который можно монтировать не только на горизонтальные, но и на вертикальные поверхности.

Есть у карбоновых полов и недостатки:

• высокая стоимость (особенно стержневых систем);
• у пленочных полов низкая стойкость к механическому воздействию;
• стержневые полы монтируются только в стяжку или клеевой слой, что лишает систему мобильности и усложняет ремонт в случае замены конструкции.

По качеству лучшей считается продукция компании К-Technologies, выпускаемая под торговыми марками Unimat и Caleo.

Комплект саморегулирующегося пленочного теплого пола

Эти системы отличаются высокой надежностью, и на сегодняшний день широко используются не только в жилой, но и коммерческой сфере – гостиничных комплексах, торговых центрах, офисах. Unimat – это стержневые саморегулирующиеся полы, Caleo – пленочные.

Теплые полы Unimat

Характеристика UNIMAT

Что такое ИК теплый пол

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем, пол постоянно будет теплым благодаря пленке, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Этот принцип обогрева безопасен для использования не только дома, но и в детсадах, больницах и прочих общественных заведениях

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

1. мокрым способом;
2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

• пленочные;
• стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

• сплошные;
• полосатые;
• в виде пчелиных сот;
• с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью никогда не перегреются.

Кабель для водопровода и для труб канализации

Водопроводные трубы, гидранты в неотапливаемых зданиях или расположенные на полностью открытых участках могут быть защищены от замерзания, если использовать нагревательный резистивный кабель.

Мощность, которая необходима для предотвращения замерзания, зависит от размера трубы, минимальной температуры окружающей среды, и желаемой температуры воды (-3 градуса по Цельсию, чтобы предотвратить замерзание), а также изоляции трубы.

Конечно, можно немного увеличить количество тепла, если обернуть электрический провод по спирали вокруг трубы, но таким образом Вы затратите больше провода, а значит и денег.

Если предположить, что допустимая разница температур 15 градусов разницы температур F (температура трубы = -3 градусов по Цельсию, и температура наружного воздуха = -20 градусов), мы должны были бы обернуть 10 см длины неизолированной трубы, кабелем с мощностью около 12,3 Вт. Если же труба обернута хотя бы 4-сантиметровым слоем изоляции, то достаточно 3,7 ватт на 30 см длины трубы. Нужно отметить, что изолированная поверхность более эффективна, т.к. нет высоких теплопотерь. Правильный расчет производится при участии специалиста и наличие чертежа коммуникаций.

Фото – Таблица приблизительных значений кабеля

Если кабель экранированный (Easyheat, Nexans, Pipeguard, Selftec, Elektra, DTCE, Thermocable, Defrost), а труба с термостатом, то можно найти золотую середину и использовать на трубах с изоляцией независимо от длины шнур на 5-8 Вт.

Фото – Спираль из кабеля по трубе

Когда труба изолирована, поместите кабельный термостат рядом с трубой, чтобы защитить изоляцию трубы от влаги, так что он будет поддерживать ее эффективность. Но провод ПВХ имеет достаточно высокие водонепроницаемые свойства и в данном действии не нуждается. Если используется свинцовый изолированный провод, не крепите его слишком близко к термостату.

Для максимальной экономии нужно изолировать всю водопроводную трубу. Затем выберите правильную длину и тип нагревательного кабеля, сначала путем измерения диаметра и длины труб, а затем вычислением оптимального напряжения. Покупая нагревательный элемент, обязательно уточните у продавца или производителя его минимально и максимально допустимую температуру.

Фото – Кабель внутри трубы

Виды карбонового пола

Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.

Пленочные полы

Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

Смонтированный пленочный карбоновый теплый пол

Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:

• линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
• плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
• натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.

Ламинат — оптимальное напольное покрытие для системы теплый пол

Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.

Основные характеристики пленочной системы

Технические параметры	Значения
Толщина пленки	0,23-0,47 мм
Мощность потребления	130 Вт/м2
Расход энергии на м2	25-35 Вт/ч
Максимальная температура нагрева	33 °C
Длина рулона	50 м
Ширина рулона	50-100 см

Стержневой пол

У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.

Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.

Не боится запирания тепла и может быть уложен под мебель

Стержневой теплый пол RHE

Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.

Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации

Основные характеристики стержневого пола

Технические параметры	Значения
Мощность потребления	125-170 Вт/м
Расход энергии на м2	20-50 Вт/ч
Расход энергии на м2	20-50 Вт/ч
Шаг между нагревательными элементами	10 см
Ширина конструкции	83 см
Максимально допустимая длина при укладке	25 м
Толщина	3,5-5 мм
Максимальная температура нагрева	60°C

Стержневой пол из карбона

Вопреки рекламным проспектам, это не новое поколение углеволоконных технологий: стержневые маты не пришли на замену пленочному карбону. Такая конфигурация используется там, где нельзя применить пленку (заливается в стяжку либо в наливной пол). Представляет собой комплект параллельно подключенных углеводородных стержней с примесью графита и серебра, соединенных параллельно.

Технологически, нагревательный элемент — это даже не стержень. Пучок углеволоконных нитей собран в необходимый диаметр и надежно укрыт под изоляцией. Материал оболочки хорошо проводит тепло, и защищает достаточно хрупкий на излом материал, от механических нагрузок при укладке и использовании.

Графитовые нити в соединении с карбоном и серебром, при прохождении через них электротока, испускают инфракрасные волны. Материал позволяет с прецизионной точностью рассчитать сопротивление, и получать необходимые тепловые характеристики.

Поскольку каждый стержень подключен самостоятельно (на параллельных шинах), выход из строя одного (или нескольких) элементов не скажется на работоспособности системы. Разве что тепла будет меньше. Однако способ укладки (заливка в бетон) подразумевает высокие требования к надежности. В отличие от карбоновой пленки, эти нагреватели нельзя просто так поменять, придется разрушать всю поверхность стяжки.

Поскольку система представляет собой монолит с перекрытием, необходимо позаботиться о направлении теплового излучения (инфракрасных волн). Они расходятся равномерно во все стороны, поэтому при укладке необходимо предусмотреть экран с тыльной стороны.

В противном случае, значительная часть энергии будет уходить на обогрев соседей снизу (или подвала в частном доме).

Интересная особенность карбоновых стержней — способность к температурной саморегуляции. При перегреве, сопротивление снижается, и стержень несколько остывает. Это позволяет укладывать нагреватели на всей площади комнаты, не выделяя места установки мебели. Это очень удобно, особенно с учетом невозможности переконфигурировать расположение тепловых матов после затвердевания бетона.

Модификации

Теплый пол Unimat Rail имеет несколько разновидностей под общим кодом HR, они отличаются друг от друга фиксированной площадью термоматов и мощностью обогрева:

• HR-S-100 – мощностью от 120 до 130 Вт/кв м, общая площадь термомата – 1 квадратный метр.
• HR-S-200 – мощность от 230 до 260 Вт/кв м, общая площадь – 2 кв м.
• HR-S-2500 – мощность от 2900 до 3250 Вт/кв м, общая площадь обогрева – 25 кв м.Технические характеристики Unimat Rail

Потребляемая мощность нагрева стержней варьируется в таком порядке: при минимальной температуре нагрева стержня увеличивается до максимальной потребляемой мощности, при максимальном нагреве стержня (60°С) падает до 77 Вт на погонный метр. В целом эти цифры и составляют среднюю потребляемую мощность термоматов на погонный метр.

Потребление энергии тёплыми полами

Модель Unimat Boost

Более мощный стержневой инфракрасный теплый пол Boost представляет собой гибкие карбоновые стержни, соединенные в параллельной последовательности в термомат. Это позволяет системе работать, если один из стержней выходит из строя. Система саморегулирующаяся, то есть обогрев способен уменьшаться, если теплоотдача заблокирована.

Cтержневой теплый пол Unimat BoostМонтаж осуществляется под любое напольное покрытие, рекомендуется фиксировать тонким слоем стяжки или клеевой основы. Допускается монтаж системы в помещения с повышенной влажностью.

Схема стержневого теплого пола Unimat Boost

Характеристики Unimat Boost: максимальная мощность потребления – 160 Вт/кв м, средняя – 138 Вт/кв м, ширина термоматов – 83 см. Допускается максимальное соединение в длину до 25 метров, ширина шага между стержнями – 9 см, цвет стержней – темно-серый.

Стержневой пол Boost позиционируется, как разработанный специально для холодных и влажных помещений. Гарантийные обязательства на него – до 20 лет.

Модель пола Boost также имеет несколько модификаций, которые характеризуются разной площадью термоматов и мощностью. Выпускают модификации под общим кодом от Unimat Boost-0100 до 2500, цифрой обозначается количество погонных метров в упаковке (от метра до 25 м).

Модель Unimat Cord

Кабельный теплый пол Unimat Cord

Теплый пол Unimat Cord представляет собой теплый кабельный пол, его основу составляет электрический двухжильный кабель с резистивными свойствами.

Может быть в двух видах: с шагом, фиксированным на сетке, и в бухтах. Дополнительно изолирован сверхпрочным тефлоновым покрытием, что обеспечивает длительность эксплуатации и повышает температуру плавления.

Характеристики: предназначен для монтажа в холодных и обычных помещениях, имеет защитный экран из алюминиевой фольги или с медной оплеткой, на сетку нанесен специальный клеевой слой, который обеспечивает первичную фиксацию матов перед заливкой. Рекомендуется монтаж в наливную стяжку или слой клеевой смеси.

Отличия Unimat Cord T и Unimat Cord P

Водяные полы Unimat Aqua

Представляет собой разновидность водяного пола с замкнутой системой. Жидкость циркулирует по тонким трубкам под низким давлением с помощью блока управления системы. Один из очевидных бонусов – система не требует подключения к централизованному отоплению, она функционирует автономно.

Базовый комплект капиллярного пола UNIMAT AQUA

Характеристики: предназначен для обогрева площади в 10-20 кв м, программируемая мощность нагрева – от 100 до 2400 Вт. Монтируется в стяжку. Блок питания содержит большое количество настроек, которые позволяют регулировать температуру нагрева воды от 30 до 70 градусов, а также он имеет таймер включения, программируемый на 12 часов. Питание осуществляется от сети. В блоке находятся также отверстия для налива и спуска воды из системы, индикаторы: контроля воды, ошибок, заполнения водой, окружающей температуры.

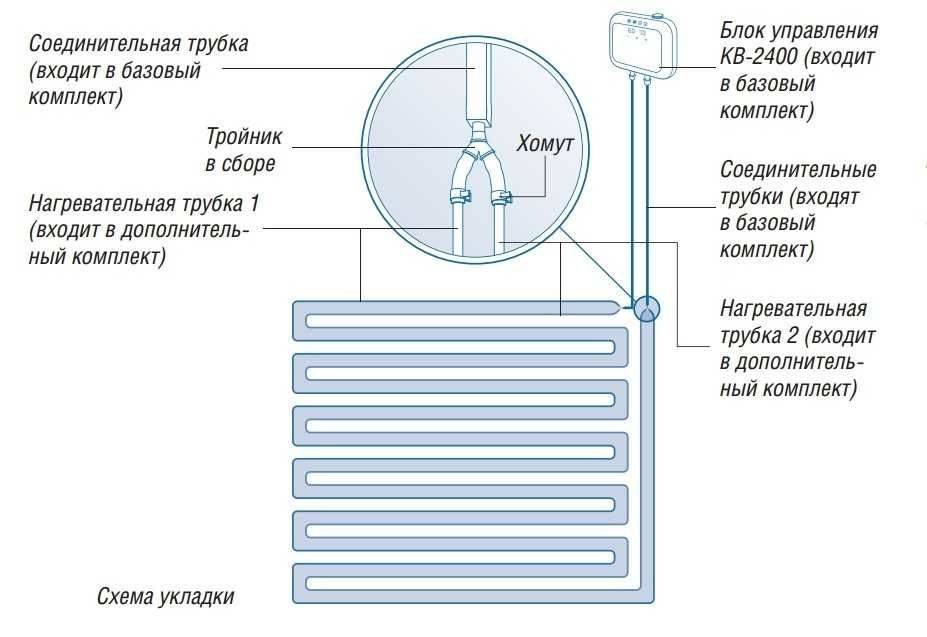

Схема установки капиллярных полов от Unimat

Источники

• https://kaminyn.ru/tyoplyiy-pol/elektricheskiy/unimat-teplyie-polyi.html
• https://electricadom.com/teplyjj-pol-unimat-khorosho-razreklamirovannyjj-serednyachok.html
• http://prestigpol.ru/infrakrasnyj-teplyj-pol-unimat/
• https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/chem-otlichayutsya-modeli-tyoplogo-pola-yunimat.html

Положительные стороны Unimat

1. Простота монтажа. Полы монтируются в стяжку или непосредственно под плитку без каких бы то ни было проблем – достаточно просто ознакомиться с инструкцией
2. Высокий уровень КПД – обеспечивается саморегуляцией карбоновых стержней
3. Возможность гибкой настройки режимов включения/выключения (хотя этот плюс больше относится к терморегуляторам)
4. Расстояние между стержнями можно менять по своему усмотрению в зависимости от геометрии комнаты
5. Не боится перегрева – карбоновые стержни, находящиеся в тепле попросту не включатся, поэтому перегрев невозможен
6. Равномерное распределение тепла по всему полу
