Как поменять картридж в смесителе самостоятельно

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

  1. Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;

    Так выглядят шаровые картриджи

  2. Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.

    Принцип работы дискового картриджа

По используемому материалу они бывают:

  1. Металлические;
  2. Керамические.

    Картридж керамический для смесителя GROHE

По принципу работы, как озвучено выше, картриджи делятся на два вида:

  1. Для однорычажных кранов;

    Типичный картридж однорычажных кранов

  2. Для термостатов;
  3. Душевой кабины (двухрычажные).

    Картриджи смесителя душевой кабины

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

Картридж для смесителя душевой кабины

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Картридж для термостататического смесителя

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Как заменить картридж в смесителе

Как заменить картридж в смесителе

Современная квартира или дом немыслимы без смесительного крана. Помимо того, что это очень удобное устройство, оно позволяет существенно экономить воду за счет быстрого легкого включения и регулирования. В основе большинства всех моделей смесительных кранов лежит картридж. Существует несколько разновидностей этих узлов кранового оборудования и все они, к сожалению, могут сломаться. Хороший хозяин в доме должен знать, как заменить картридж в смесителе.

Разновидности картриджей для смесительных кранов

Существует две основных разновидности картриджей для смесителей. Это дисковый картридж, изготовленный из металлокерамических пластин и картридж шарового типа. Сроки эксплуатации этих узлов примерно одинаковые. Наиболее распространены керамические дисковые картриджи, так как на их производство не требуется приобретения лицензии.

В любом случае и шаровой и металлокерамический картридж могут выйти из строя, а основной причиной такой поломки является плохое качество воды в трубопроводах. Перед установкой смесителей, оснащенных картриджами, в обязательном порядке смонтируйте в своей водопроводной системе фильтры грубой очистки для горячей и холодной воды. Частицы осадков, оторвавшиеся от стенок труб за много километров от вашего дома, могут попасть именно в вашу сантехнику и вывести ее из строя.

Картриджи в смесителях могут быть различных конструкций

Во многих современных смесителях уже присутствует система встроенной фильтрации, но установка дополнительного барьера для крупных частиц никогда не будет лишней.

Признаки неисправности картриджей

Абразивные частицы, которых особенно много в горячей водопроводной воде со временем могут повредить рабочие поверхности картриджей для смесителя. Признаком неисправности может стать любое затруднение в повороте рычага или регулирующего вентиля. Если рычаг вашего смесителя поворачивается или поднимается с трудом или даже со скрипом – самое время заменить картридж.

Устройство шарового картриджа для смесителей

В основе такого устройства лежит шар, в котором имеется три отверстия: два входных и одно выходное. Шар располагается между двух посадочных мест, которые изготавливаются из особо прочной фторированной резины. В резиновых «седлах» имеются отверстия для пропуска горячей и холодной воды. Вода в трубопроводе давит на шар и он надежно контактирует с посадочными местами. Но если в трубу водоснабжения попадают крупные и острые частицы, они могут вывести шаровой картридж из строя.

Перемещением рычага смесителя мы заставляем шар вращаться. Шар может занимать любое промежуточное положение, в котором отверстия в нем совпадают с входными патрубками полностью, частично или совсем не совпадают. В зависимости от взаимного положения отверстий в шаре и входных патрубков водопроводной системы задается температура и напор воды из крана.

Устройство шарового картриджа в смесительном кране

Конструкция крана с шаровым картриджем

Практически всегда шар и седла размещаются в едином корпусе, называемом картриджем, но имеются модели, где седла могут крепиться непосредственно к корпусу смесительного крана.

Разобранный шаровой картридж

Конструкция шарового картриджа

Выход из строя

Если ваш смеситель перестал перекрывать воду или рычаг стал двигаться слишком туго, это означает, что картридж пора заменить. Также на эту проблему указывает течь из-под рычага смесителя.

Чаще всего поломки картриджа происходят по причине:

  1. Плохой воды. Грязь и песок способны разрушить самую хорошую керамику;
  2. Небрежного обращения. Смеситель подвергался ударам, рывкам и т.д.;
  3. Постоянные включения – отключения воды в системе, приводящие к гидроударам.

Как правило, несмотря на заверения производителей в том, что их картридж может прослужить до 10 лет, на практике данный прибор не доживает и до 5. Поэтому сталкиваться с заменой картриджа приходится практически каждому.

Как показывает жизнь, ничего страшного и сложного в этом нет и подобная работа по силам любому, даже не искушенному в сантехнических делах человеку.

Последовательность работ

Ремонт картриджа смесителя производится несложно, за несколько простых шагов. Самое главное — не торопиться и не прилагать физических усилий к смесителю. В противном случае вы можете легко его поломать. Разберем, как поменять картридж в смесителе в ванной или на кухне, не повредив при этом сантехнический прибор.

Порядок замены картриджа выглядит следующим образом:

1. В доме полностью перекрывается подача воды.

2. Снимается декоративная сине-красная заглушка, находящаяся на рычаге. Приподняв вверх рычаг, ее легко можно обнаружить в передней его части. Заглушка легко снимется с помощью отвертки или ножа.

3. Откручивается или ослабляется винтик, удерживающий рычаг на своем месте. Применяется для этого отвертка маленького диаметра. Если винт представляет собой шестигранник, используется соответствующий шестигранный ключ.

4. Рычаг легко снимается со своего места.

5. Откручивается хромированный декоративный колпачок. Возможно, его будет трудно открутить, если смеситель использовался уже продолжительное время. Используйте WD-40 для сдвига прикипевшего колпачка.

6. Под колпачком можно обнаружить большую гайку, фиксирующую картридж в теле смесителя. Ее нужно открутить разводным ключом, подобрав соответствующий диаметр.

7. После выполнения всех этих манипуляций картридж легко можно будет вытащить из своего гнезда.

8. Место, где стоял картридж, необходимо очистить от следов ржавчины, грязи, попавшего туда мусора. Лучше сделать это при помощи ветоши. Если этого не выполнить, то скопившиеся в смесителе отложения не позволят герметично установить туда новый картридж.

9. Устанавливается новый элемент в посадочное место смесителя. В процессе установки нужно внимательно следить за тем, чтобы выступы на корпусе картриджа точно совпали с имеющимися углублениями в корпусе смесителя. Если это условие не будет соблюдено, смеситель будет протекать.

10. Производится сборка смесителя.

11. Включается подача воды, а затем проверяется герметичность смесителя. Если где-то имеется течь, смеситель снова разбирается, вынимается картридж, выясняется и устраняется причина протечки.

Замена картриджа в смесителе душевой кабины, кухонной мойки или умывальника практически ничем не отличается. Могут различаться лишь модели используемых картриджей. Если же ваш смеситель оборудован терморегулятором, сенсорами или датчиками движения, то такую работу лучше поручить профессионалам, так как конструкция данных приборов достаточно сложна.

Как происходит замена картриджа в смесителе видео продемонстрирует наглядно.

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала

Смесители бывают двух типов:

Смесители бывают двух типов:

  1. Однорычажные.
  2. Двухвентильные.

Двухвентильныедолгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажный смеситель

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления

Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»)

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте .

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать .

решения смесителя: и Крепление проблемы

Затронем несколько неприятностей, которые связаны с установкой смесителей различных типов.

Как жестко закрепить набортный смеситель на узкой раковине?

  1. На тыльную сторону мойки выпиливается вкладыш из фанеры толщиной 15-18 мм. Ширина — большая, которую разрешает форма мойки
  2. Вкладыш пропитывается олифой на 2-3 раза. Лучше предварительно подогреть ее на водяной бане для более глубокого проникновения: вкладышу предстоит общаться с неизбежным летом конденсатом на холодной воде.
  3. Смеситель притягивается через фанерную подкладку.

Как закрепить смеситель на гипсокартоне либо стеновых панелях?

В принципе для данной цели существуют водоразетки — пресс-угольники под металлопластиковую трубу, разрешающие зажать лист широкими гайками с обеих сторон.

Но возможно предложить пара менее экзотических решений.

  • С тыльной стороны страницы ГКЛ от профиля до профиля приклейте на жидкие гвозди либо герметик лист пропитанной олифой либо водостойкой фанеры. Толщина — те же 15-18 мм. К ней водорозетки возможно притянуть через уложенный на гипсокартон кафель простыми оцинкованными саморезами.
  • В случае если под ГКЛ прячется капитальная стенки — водорозетки крепятся к ней. На уровень чистового покрытия резьбы под эксцентрики выводятся удлинителями — патрубками соответствующей длины с резьбами «папа-мама».

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

  • Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
  • За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

Сначала выкручиваем фиксирующий винт

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Течет и капает кран на кухне – как его починить? Устройство и ремонт смесителя

Установка раковины на кухне своими руками — монтируем врезную и накладную модель

Обзор моделей смесителей для кухни Grohe — что лучше выбрать?

Как поменять смеситель на кухне своими руками — пошаговый процесс установки

голоса

Рейтинг статьи

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

  • не происходит смешение горячей и холодной воды: на выходе – только одна из них;
  • нет подачи воды вообще ни в одном положении рычага крана;
  • температура воды на выходе не фиксируется, часто меняется;
  • кран не осуществляет полную подачу воды;
  • после открытия крана воду из смесителя не удается перекрыть;
  • из-под рычага постоянно просачивается вода;
  • повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

  • при изготовлении на производстве применялись некачественные материалы;
  • частые резкие или ударные воздействия на рычаг смесителя;
  • гидроудары в системе;
  • плохое качество воды;
  • плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

  • отвертки под разный размер;
  • разводной ключ;
  • трубный ключ;
  • пассатижи;
  • шестигранный ключ (небольшой, для стопорного винта);
  • чистая ветошь;
  • жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

  • разводной ключ
  • шестигранный ключ
  • две отвертки

Порядок действий будет таковым:

  • отключите подачу горячих и холодных потоков
  • снимите декоративную заглушку, находящуюся на смесителе
  • открутите винт-фиксатор, расположенный под данной заглушкой
  • снимите ручку смесителя
  • открутите  кольцо, расположенное под ручкой
  • разводным ключом снимите гайку
  • вытащите неисправный картридж смесителя

После всех действий вам остается:

  • установить новый работающий картридж
  • проделать предыдущие действия в обратном порядке
  • включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Замена картриджа в смесителе подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

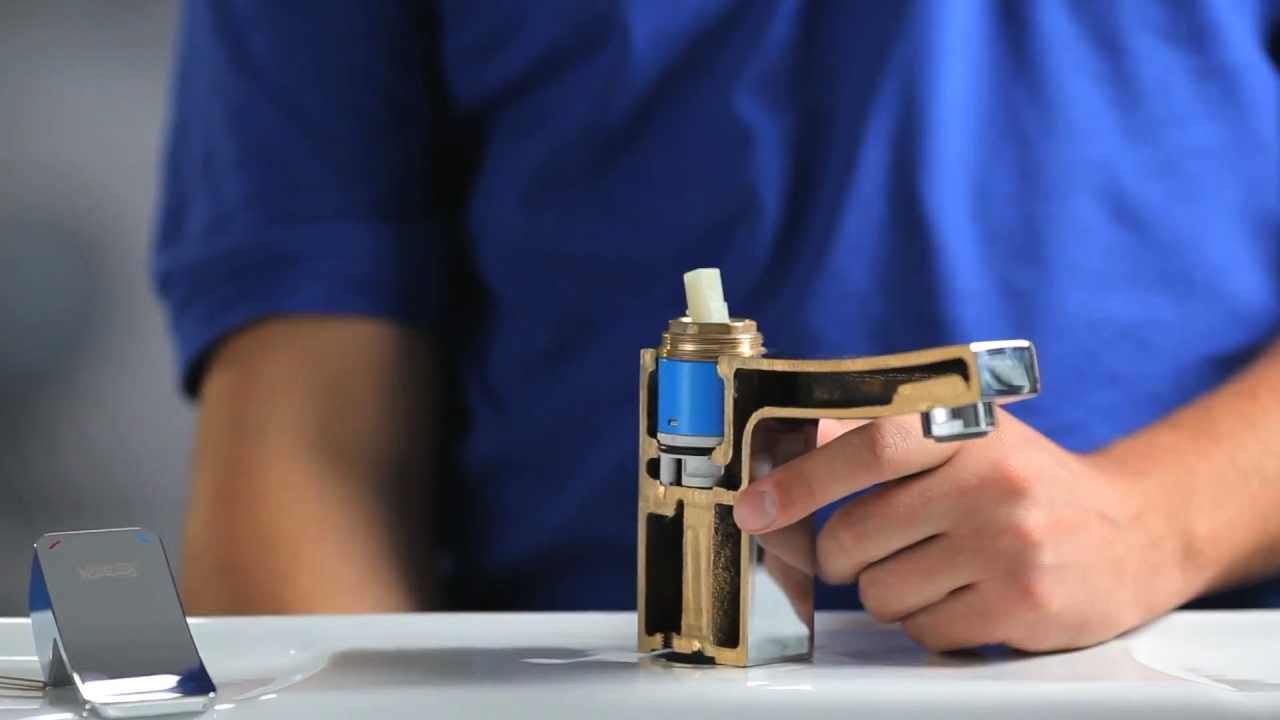

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

  • качество поступающей в систему воды, не соответствующее требованиям производителя;
  • наличие в воде примесей от окисления металла;
  • солевые отложения;
  • частые гидроудары;
  • нарушение условий эксплуатации смесителя;
  • окончание срока эксплуатации;
  • низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

  • Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
  • Восстановить подачу воды и проверить работу устройства.

В картридже имеется два небольших выступа.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.
