Электрический теплый пол

Технология монтажа стержневого тёплого пола своими руками

Монтаж и подключение стержневого тёплого пола по своим этапам идентично способу монтажа кабельного пола. Основное отличие заключается в том, что вместо греющего кабеля на поверхность пола монтируются карбоновые стержни. После монтажа греющих элементов, подключения к системе управления и питания осуществляется пробный пуск. Если замечаний к работе теплого пола нет, осуществляется монтаж финишного покрытия. Теплый пол готов к эксплуатации. Монтаж стержневого пола мы настоятельно рекомендуем доверить профессиональным бригадам, ведь в случае ошибки в монтаже или подключении, практически все элементы теплого пола будут находится под стяжкой и выполнить ремонт или переподключение практически невозможно.

Длина контура

Существенным недостатком системы является кратная длина отрезков. Электроводяной теплый пол можно монтировать участками кратными 7 метрам (7м-14м-21м и т.д.).

На больших длинах размеры скачут уже через 14 метров! Отрезать кусочек поменьше вы не сможете.

В итоге у вас будет оставаться либо длинный “хвост” (актуально для небольших санузлов и ванных комнат), либо будет не хватать пары метров. Все зависит от площади помещения.

Не надейтесь, что вы сможете просто поплотнее уложить “змейку”. Минимально допустимый шаг укладки в 200мм никто не отменял.

Сократите его, последует перегрев, нарушение инструкции, потеря гарантии и т.д.

С водяными теплыми полами такой проблемы не возникает. Режьте трубу где хотите.

План действий по этапам при укладке систем

Монтаж системы теплого пола своими руками начинается с подготовительного процесса. Он включает:

  1. Определение места для расположения датчика пола и терморегулятора.

Важно выбрать место на стене, где будет устанавливаться регулятор. Он должен располагаться не ниже 30 см от линии пола. На стене отмечается расположение регулятора в самом удобном месте

Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов

На стене отмечается расположение регулятора в самом удобном месте. Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов.

  1. Начальную подготовку поверхности пола.

Перед стартом работ необходимо очистить пол от мусора и пыли, а также выровнять поверхность с помощью специальных строительных смесей. Для этого делается предварительная стяжка толщиной 3-7 мм, которую вполне можно сделать своими руками. Для того чтобы стяжка лучше контактировала с поверхностью пола, его можно обработать грунтовкой. После высыхания грунтовки, на ней отмечаются участки, где установка такого способа обогрева как теплый пол осуществляться не будет. Необходимо учитывать, что расстояние от стен до нагревательного кабеля должно превышать минимум в 5 см.

  1. Укладку теплоизоляционного слоя.

Термоизоляция может располагаться вертикально и горизонтально:

Схема утепления пола плитами

  • первый вариант охватывает весь периметр стен помещения. Для этого применяется демпферная лента или полистирольные листы сантиметровой толщины. Вертикальный монтаж термоизоляции помогает значительно снизить теплопотери;
  • горизонтальный монтаж предполагает утепление бетонного пола с помощью теплоизоляционного материала. Его толщина должна быть не менее 2 см, а сам он обязан быть прочным и устойчивым к перепадам температур. Для утепления своими руками можно использовать следующие материалы: пенопропилен, пенополистирол или волокнисто-минеральные плиты.

Если пол укладывается в ванной, поверх теплоизоляционного слоя необходимо уложить гидроизоляционный. Монтаж теплоизоляционного слоя позволяет уменьшить потерю тепловой энергии до 30%.

Схема-пример укладки электрической системы в ванной

Если организовать стяжку не представляется возможным, то кабель можно крепить на металлическую сетку, расположенную сверху слоя термоизоляции. Установка пола в таком варианте предусматривает заливку финишной стяжки  вместе с кабелем за одну процедуру. Сетка выступает в качестве надежного каркаса, поэтому стяжка получается надежной.

После затвердения стяжки, ее укрывают теплоизоляционным слоем фольги. На стыках ее необходимо укладывать с некоторым запасом, а свободные края нужно склеить скотчем. Покрытие фольгой обеспечивает равномерное прогревание помещения.

Для фиксации нагревательного элемента кабельного пола используется монтажная лента, которую прокладывают через каждые полметра и крепят с помощью саморезов (гвоздей). На монтажной ленте предусмотрены специальные скобы, которые расположены с определенным шагом. Это позволяет равномерно располагать нагревательные элементы. Основной этап включает монтаж нагревательных элементов.

Схема устройства поверхности теплого пола

Для начала нужно размотать кабель и проверить его сопротивление. Уровень сопротивления должен соответствовать указанным цифрам на этикетке. Далее конец двужильного кабеля вставляется в гофру и укладывается в подготовленную штробу. Один край кабеля и муфта для соединения закрепляются на строительную ленту, после чего начинается укладка кабельного элемента. Соединительную муфту необходимо полностью залить стяжкой.

Этапы монтажа теплого пола под стяжку

Монтаж системы обогрева пола своими руками нужно проводить, соблюдая определенное расстояние и следить, чтобы кабели не соприкасались. Концевая муфта фиксируется на ленте для монтажа так, чтобы ее можно было полностью залить стяжкой. Если для установки кабельного пола используется одножильный кабель, нужно учесть, что к терморегулятору будут подключены оба конца провода.

Монтаж электрического теплого пола с инфракрасными элементами своими руками является наиболее простым вариантом. Полосы пленки необходимо расстелить по всему полу. Такие пластины не требуют учета расположения мебели, и сам монтаж не требует предварительной заливки стяжки. Такие пластины могут устанавливаться на любой тип поверхности.

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон — 200 Вт/м2;
  • кухня, коридор и прихожая — 150 Вт/м2;
  • спальня — 100 — 1500 Вт/м2;
  • ванная комната и туалет — 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Какие известные разновидности электрических полов существуют

Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:

  1. Пленочные.
  2. Нагревательные кабели.
  3. Нагревательные маты.

Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.

Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.

Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.

Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.

Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.

Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.

Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.

Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

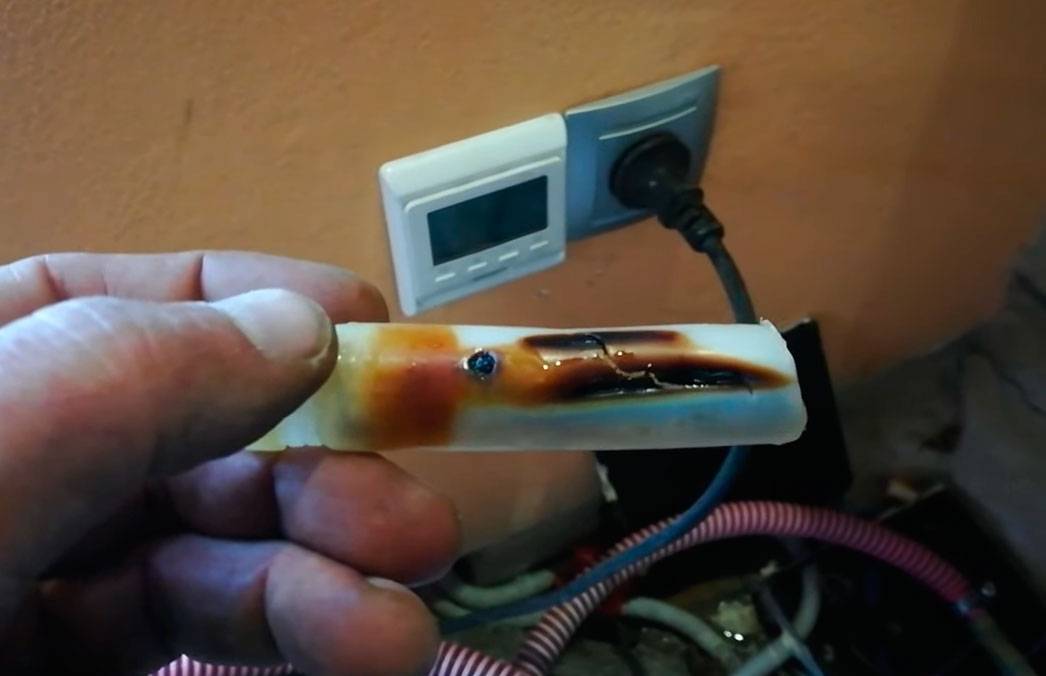

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Кабельный тёплый пол для ванной

Как мы уже говорили, систему «тёплый пол» можно уложить фактически в любом помещении квартиры, но для ванной он особенно необходим. Во время принятия душа зимой ступни человека перемещаются по холодному кафелю, что вызывает определённый дискомфорт и не только это, но и возможность поражения простудой. Керамическая плитка считается основным видом напольного покрытия для ванной. Этот материал всегда холодный, но его можно подогреть до определённой температуры.

Принцип работы

Кабельный тёплый пол начинает работать после включения терморегулятора на определённую температуру. После подключения системы к электросети начинается прогрев кабеля, который передаёт тепло стяжке и плитке. Расход электроэнергии зависит от выставленной температуры, но для быстрого прогрева поверхности регулятор нужно выставить ближе к максимальному положению, затем установить необходимые показатели. Выделяющееся тепло отобьется от подложки и начнёт прогревать стяжку, а затем кафель. Через некоторое время напольное покрытие станет тёплым и комфортным для перемещения.

Подготовка основания

Укладывать кабель можно и своими руками, но первым этапом подобных работ будет тщательное выравнивание основание. Дело в том, что обогревательные элементы необходимо укладывать на идеально ровную поверхность. Кроме этого базовый слой очищают от мусора и строительного инструмента, удаляют все присутствующие загрязнения.

Если базовая поверхность по каким-либо причинам оказалась неровной, то необходимо удалить все бугры перфоратором или другим инструментом. Ямы, трещины и сколы заполняют цементно-песчаным раствором, при необходимости проводится выравнивание основания с использованием стяжки. Если базовый слой состоит из деревянных досок или листов фанеры, все неровности тоже скрывают при помощи быстросохнущих смесей.

Выравнивание чернового пола предотвращает поломки отопительной системы во время эксплуатации. Проложенный кабель может упираться в бугры или впадать в ямы, что приведёт к перебоям подачи напряжения. Замечено, что подобные поломки устранить достаточно таки сложно.

После того, как базовый слой выровнен стяжкой, можно приступать к укладке подложки или утеплителя (обычно для этой цели используется пенофол). Этот материал играет огромную роль в конструкции тёплого пола, его поверхность отбивает тепловые лучи в нужную сторону, делая процесс обогрева более экономным. Пенофол выполняют в виде самоклеющийся прокладки с фольгированным покрытием до 14 микрометров толщиной. Подобное изделие отличается минимальным коэффициентом теплопроводности, который равняется 0,05 Втм*С.

Рассматриваемый материал поставляется в строительные магазины в рулонах, он укладывается на поверхности основания таким образом, чтоб фольга была направлена к верху (отбивает тепловые лучи). Места стыкования полотнищ проклеивают строительным скотчем. При работе с пенофенолом делают отступы от стен и углов помещений в пределах 5-10 сантиметров.

Укладка кабеля

После укладки подложки можно переходить к следующему этапу работ, монтажу кабеля. Этот элемент укладывается на монтажную ленту, которую предварительно закрепляют на базовой поверхности. Некоторые производители могут поставлять на рынок готовые конструкции, в которых нагревательные кабели уже установлены в каркас с определённым шагом. Такие изделия поставляются в строительные магазины в виде рулонов.

Монтажная сетка может поставляться и отдельно от кабеля. Подобный конструкционный элемент повышает прочность всей системы, даёт возможность укладывать проводники с определённым шагом в зигзагообразном направлении. В большинстве случаев расстояние между витками выбирается кратным 20-25 сантиметров.

Установка терморегулятора и подключение

Далее необходимо установить в системе «тёплый пол» терморегулятор и соединить все детали. Такой прибор как датчик температуры устанавливается в любом удобном месте за пределами ванной комнаты. Терморегулятор обычно монтируют на высоте 30 сантиметров от поверхности пола, он соединяется с нагревательными элементами при помощи провода, который устанавливают в гофрированную трубку.

Согласно отзывам пользователей, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, поскольку электрический пол хорошо совместим с большинством видов напольных покрытий и в частности, под керамическую плитку, керамогранит, натуральный камень.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

ТОП 20 лучших теплых электрических полов под плитку, линолеум, ламинат, важные критерии выбора

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно. После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

  • Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
  • Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

Инфракрасная плёнка

Монтаж начинается с грунтовки, гидроизоляции и укладки подложки на основание. Для гидроизоляции используют полиэтиленовую плёнку, толщиной 0,2 мм, она настилается внахлёст 10-15 см, с таким же припуском на стены. Стыки проклеивают скотчем.

По объективным причинам, для подложки можно использовать  только три вида теплоизоляторов:

  • Экструзионный пенополистирол (Пеноплекс);
  • Сшитый пенополиэтилен;
  • Пробковый агломерат.

От всех остальных материалов данной группы, эти три выделяются высокой упругостью и твёрдостью. Другими словами, они не сминаются после длительного сдавливания.

По физическим показателям их свойства примерно идентичны. Но вот при сравнении по другим критериям, разница ощутима. В частности, Пеноплекс абсолютно не устойчив к действию большинства бытовых растворителей (ацетон, 646, уайт-спирит и пр.). А пробковые материалы, плохо сопротивляются биологическим разрушающим факторам – грибок и плесень. Частично эту проблему решают путём добавления в пробковый агломерат связующих на основе битума или резины. А вот с растворимостью пенополистирола, ничего поделать нельзя.

Подложки выпускаются в рулонах или матах. Толщина материала должна быть 6-10 мм. Перед использованием, подложка должна отлежаться при комнатной температуре в течение суток. Укладывают её на основание, фиксируя двухсторонним скотчем, с таким расчётом, чтобы до стены оставался промежуток 10-15 мм. Между собой листы проклеивают скотчем.

Работа с плёнкой

Инфракрасная плёнка может быть приобретена в коробочной версии или вразброс. В первом случае, в упаковке находятся:

  • Терморегулятор;
  • Термодатчик;
  • Нагревательная плёнка;
  • Битумная изоляция;
  • Обжимные клеммы;
  • Кабеля и провода.

Весь комплект рассчитан на определённую площадь и включает всё необходимое. При самостоятельной комплектации, необходимо предусмотреть совместимость приобретаемого оборудования.

В цене комплекта плёночного тёплого пола основную роль играет терморегулятор – от 2200 р в комплекте с термодатчиком, и сама плёнка ≈ от 1000 р/м2. На стоимость плёнки существенное влияние оказывает мощность и площадь рулона.

Перед началом работ, следует разметить на полу места, где будут размещены нагревательные элементы

ВАЖНО: под стационарной мебелью и крупногабаритной бытовой техникой нагревательные элементы не укладывают. Это необходимо для предупреждения локального перегрева плёнки с её последующим выходом из строя

Плёнку укладывают, обрезая полосы необходимой длины по «линии отреза»

Очень важно, чтобы не было нахлёстов

Все отрезы соединяют в единую электрическую цепь, руководствуясь инструкцией от производителя. Все контакты тщательно герметизируются посредством битумного изолятора. Кабель питания подводят к месту размещения терморегулятора.

Устанавливают термодатчик. Его требуется разместить под плёнкой в таком месте, где над ним не будет карбонового нагревательного слоя

ВАЖНО: под термодатчик, провода и силовые кабеля, в подложке вырезается канавка. После укладки в канавку всех комплектующих, она закрывается скотчем

На стене вырезают штробу и в неё укладывают проводку, подводя её к терморегулятору.

Подключают питание и термодатчик согласно инструкции от производителя. Для проверки правильности сбора системы, её включают на 1-2 минуты. Если плёнка излучает тепло, то всё в порядке и можно приступать к укладке напольного покрытия.

Напольное покрытие пленочного пола

С этим пунктом есть небольшие расхождения в подготовительных работах. В частности ламинат, можно монтировать прямо на плёнку, предварительно укрыв её слоем полиэтиленовой гидроизоляции.

Под мягкие напольные покрытия требуется уложить слой фанеры. Она предохранит от повреждения плёнку во время эксплуатации. Фанера используется 8-10 мм.

Теплые полы электрические: инструкция по монтажу

Устройство кабельного пола

На выровненную и очищенную поверхность основания укладывают утеплитель, проклеивая стыковочные швы скотчем. Заливают на армирующий слой промежуточную тонкую стяжку (2–3 см).

Дав стяжке набрать необходимую прочность, примерно 2–5 дней, на нее крепят монтажную ленту.

Кабель монтируют на ленту в соответствии с заранее составленным планом раскладки. Укладку начинают от места подключения проводов к терморегулятору, придерживая расчетного шага с допустимой погрешностью в ±10 мм.

На заметку Как правило, в инструкции производителя бывает указан минимальный радиус изгиба кабеля и минимальное расстояние между витками. Необходимо строго придерживаться этих указаний.

Датчик температуры укладывают в гофрированную трубку, которую располагают между двумя витками кабеля и плотно закрывают с одной стороны заглушкой.

После завершения монтажа система должна пройти тестирование, и только после этого заливают второй основной слой стяжки (3–10 см) под напольное покрытие.

На заметку Перед заливкой основной стяжки рекомендуется начертить схему, получившуюся после монтажа и отметить на ней места расположения муфт, датчика, размеров, шага и т. д.

К эксплуатации системы можно приступать не ранее 28 суток.

Устройство тепломатов

Монтажные работы проводят в соответствии со схемой раскладки, а которой должно быть указано месторасположение основных компонентов системы.

  • На полу и в стене пробиваю канавки под температурный датчик, провода и терморегулятор.
  • После очистки базовой поверхности укладывают гофрированную трубу с датчиком и выводят провода в монтажную коробку.
  • На этом этапе необходимо замерить омическое сопротивление, после чего приступают к раскладке матов.
  • На них аккуратно при помощи шпателя наносят слой клея для плитки.
  • Подключение выполняют через терморегулятор.

2021 prestigpol.ru

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 — 1000 мм.

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке — сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
