Все ли системы теплых полов подходят под ламинированное покрытие
Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.
Водяной
Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.
Система водяного обогрева Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.
Электрический с греющим кабелем
Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось
Нагревательный кабель в готовых рулонах Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.
Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла
Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.
Нанесение цементно-песчаного раствора
Инфракрасный
Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.
ИК пленка легко поддается порезке В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
К каким последствиям может привести неправильный монтаж
Ошибки в монтаже или неправильная эксплуатация могут привести к множественным нарушениям. Однако переживать не стоит – опасности для здоровья и жизни человека они не несут. Но все же жаль потраченных средств, поэтому лучше приступать к установке полов с подогревом своими руками, когда у вас есть должный уровень навыка и опыт.
Наиболее частые негативные последствия:
неправильный тепловой режим (например, перегрев под массивной мебелью);
вывод из строя всей системы из-за поломки датчика, проводов или иных элементов,
нарушение изоляции, приводящие к перегреву проводов;
«утечка» тепла из-за неправильной теплоизоляции;
искривление ламината и иного финишного покрытия.
Чтобы такие неприятности не возникли, следует соблюдать все правила во время установки теплого пола.
Монтаж водяного пола под стяжкой
Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.
ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.
ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.
Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.
Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.
ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.
Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.
Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.
ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.
При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.
Где можно монтировать
Теплый пол можно применять почти повсеместно. Электрическая разновидность монтируется в частных домах, квартирах, лоджиях, банях и даже гаражах. Водяной тип занимает много пространства, поэтому неприменим в небольших квартирах с низкими потолками, а вот в больших домах превосходит по удобству эксплуатации своего электрического собрата.
Пол с элементами обогрева можно использовать как единственный или дополнительный источник поддержания температуры в помещении. Однако следует помнить, что такая система отопления – недешевое удовольствие. Будьте готовы, что счета за электричество возрастут в разы.
Подготовка проекта
Устройство подобной системы обогрева своими руками по силам любому человеку с минимальными инженерными познаниями. Но, прежде всего, необходимо произвести правильный расчет. И здесь на помощь придут специальные программы, предоставляемые пользователям абсолютно бесплатно.
Прежде всего, нужно определиться с температурой пола. И здесь существуют определенные требования, зависящие от назначения помещения.
Конструкция теплого пола
- В жилых помещениях температурный диапазон равен 21-27°С.
- Температура нагрева пола в офисных помещениях варьируется в пределах 29°С.
- В коридорах и прихожих этот параметр должен составлять около 30°С.
- Самая высокая температура нагрева пола должна быть в помещениях с повышенной влажностью, в том числе санузлах. Она не должна быть ниже 31°С.
Особого внимания заслуживает длина контуров водяного теплого пола, изменяемая в зависимости от диаметра используемых труб.
Расход трубы теплого полого
- 70-90 метров является оптимальной длиной для труб диаметром 16 мм;
- До 100 метров при использовании труб 17 мм;
- До 120 метров для труб, изготовленных из сшитого полиэтилена, диаметр которых равен 20 мм.

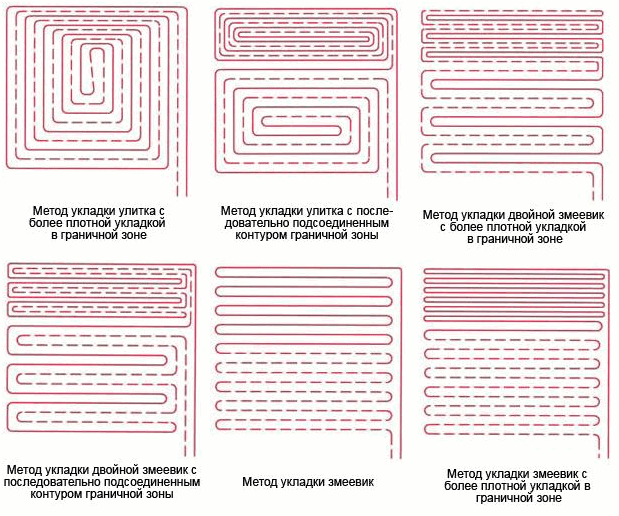

Еще одним важным показателем, от которого зависит эффективность обогрева, является шаг раскладки трубы. Он зависит от множества показателей, одним из которых является тепловая нагрузка на теплый пол. В норме этот показатель может варьироваться в пределах 10-60 см. При определении шага следует руководствоваться следующими принципами:
Высокая эффективность обогрева
- при наличии в помещении стен, соприкасающихся с улицей, трубы укладываются с минимальным шагом, достигающим 15 см;
- к центру помещения при наличии стен, соприкасающихся с улицей, шаг увеличивается до 20-30 см;
- при отсутствии таких стен шаг укладки равен 20-30 см;
- в помещениях с повышенной влажностью трубы укладываются с шагом 15 см, придерживаясь его по всей площади помещений.
Следует учитывать, что применяя трубы из сшитого полиэтилена, минимальный шаг должен составлять 15 см. Сделать шаг 10 см из такой трубы вряд ли удастся, так как велика вероятность образования изломов.

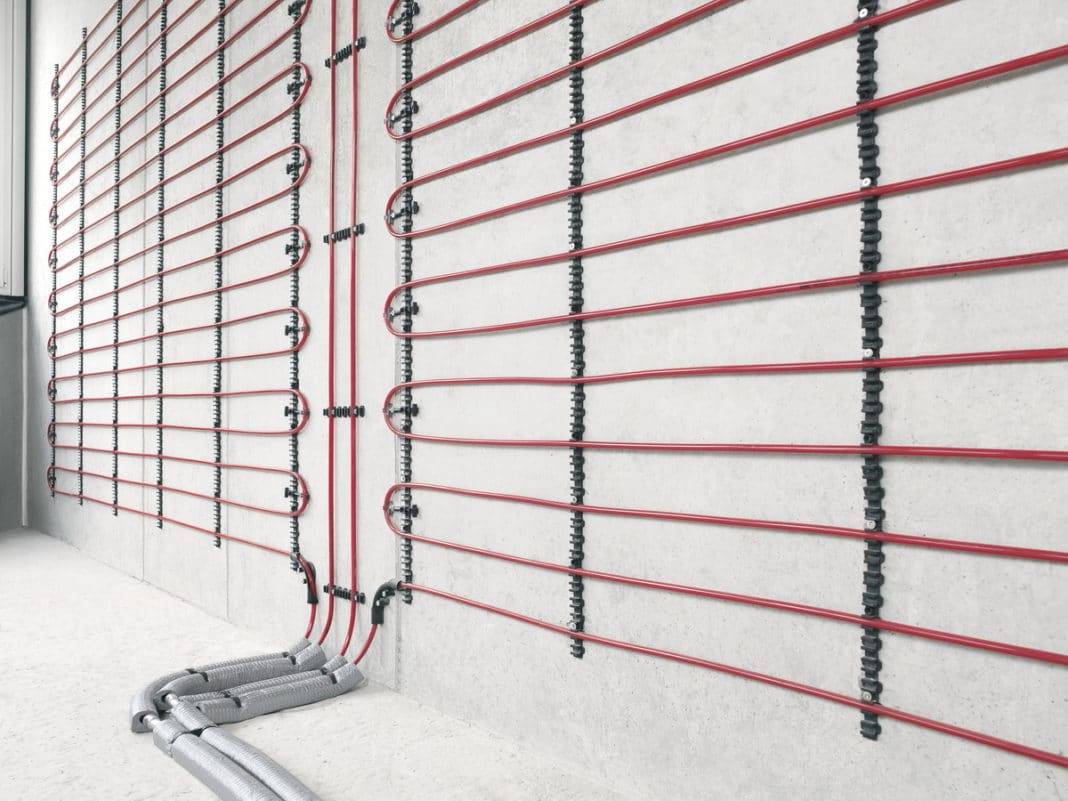

Плюсы и минусы системы «теплый пол» на стенах
Перед тем, как рассматривать негативные стороны таких вариантов обогрева, следует напомнить принцип их работы, который уже сам по себе представляет большой «минус». Многие знают, что тепло в комнате распространяется по принципу конвекции либо излучением. Особенность первого варианта заключается в том, что нагретый воздух сразу уходит к потолку, а тепловое излечение расходится от источника сантиметров на двадцать максимум, после чего в силу вступает воздушная конвекция.
Теперь представим себе, что произойдет с теплом в том случае, если основным или даже единственным источником обогрева является стена. Естественно, будет подвергаться прогреву двадцатисантиметровое пространство, после чего тепло поднимется вверх, грея пол соседям. Проще говоря, над вашим полом будет прохладно, возле потолка – жарко, в центре помещения – приемлемо. Одним словом, в комнате будет не очень комфортная атмосфера. Многие скажут в этом случае, что имеются радиаторы отопления. Да, имеются, но в этом случае монтаж теплого пола на стену полностью утрачивает свой смысл. Можно такой вариант использовать, чтобы просушивать влажные стены, но удовольствие окажется по стоимости расходов весьма сомнительным. Будет лучше выполнить качественную заделку межпанельных швов.
В отношении прочих недостатков, которые присущи системам отопления, встроенным в стены, можно сказать следующее:
- у прогреваемых стен не рекомендуется расставлять мебель. Она не только будет являться преградой для распространения тепла, но и сама станет высыхать, сокращая эксплуатационный период;
- на стену, в которую вмонтирована отопительная система, вы не сможете повесить картины либо телевизор – есть вероятность установленными креплениями повредить нагревательные элементы отопления. Но этот вопрос можно продумать заранее, на этапе монтажа системы;
- вас ожидают большие потери тепловой энергии. Здесь все просто – система греет стену, с обратной стороны которой находится холодный уличный воздух;
- есть еще одна негативная особенность – точка росы, которая начнет смещаться глубже в стену. Зимой будет накапливаться влага в виде конденсата, что повлечет за собой две проблемы – промерзание и развитие грибка. Цикл «замораживание – оттаивание» станет однозначной причиной преждевременного разрушения стен;
- встроенные электрические системы однозначно станут потреблять много энергии;
- финишная отделка стен будет служить вам значительно меньше, чем при обычном эксплуатационном режиме. Обои начнут отклеиваться, на поверхности штукатурного слоя появятся трещины.
В противовес сказанному можно выставить только два положительных момента:
- так как обогрев будет вертикальным, пыль не станет сильно распространяться по всей комнате;
- укладка системы отопления в стену позволит освободить в помещении дополнительное пространство.
Теплый пол на стену имеет ряд недостатков
Одним словом, если есть идея устроить утепление стен системой теплого пола, рекомендуется тщательно взвесить все особенности, проконсультироваться у специалистов.
Выбор коллекторно-смесительного узла
Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.
Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.
Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.
Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.
Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.
Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.
Коллектор для теплого пола. Три способа настройки расходомеров.
Преимущества теплого пола
Трубы, используемые для устройства теплых полов, могут быть из различных материалов. В любом случае, правильно организованная система обладает такими важными преимуществами по сравнению с традиционными:
- повышенный комфорт;
- отсутствие циркуляции пыли;
- гигиеничность;
- безопасность;
- удобство;
- современность;
- экономичность;
- долговечность.
Система теплого пола способствует более равномерному прогреву помещения и экономии на теплоносителе
Комфорт обеспечивается излучением тепловой энергии, что способствует равномерному прогреву помещения. Поскольку пол постоянно сухой, то отсутствует образование плесени, а также уничтожаются питательные среды для пылевых клещей и бактерий. Воздух при этом сохраняет естественный уровень влажности.
С использованием подобных систем те помещения, какие характеризуются повышенными требованиями к чистоте (например, в медицине, пищевой промышленности, на особо чистых производствах и прочие), могут быть быстро и удобно продезинфицированы и вымыты. Важным преимуществом является отсутствие возможности получения ушибов, ожогов либо царапин как при касании конвектора или радиатора, поскольку трубы теплых полов скрыты.
Система характеризуется эффектом саморегуляции – определения количества отдаваемой энергии в зависимости от разности температур воздуха в помещении и поверхности пола. Экономия энергоресурсов составляет до 20-30 процентов.
Различные типы теплых полов. Принципиальные отличия
На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:
- бетонные;
- легкие;
- тонкие.
Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями
Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см
На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.
Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.
Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.
Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.
Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.
Основные ошибки монтажа и их устранение
Чтобы обеспечить высокое качество работы, стоит рассмотреть типичные ошибки, чтобы избежать их при монтаже:
- Укладка утеплителя на неровное основание. Даже под стяжкой он может «играть», что опасно повреждением трубы под нагрузкой.
- Отсутствие гидроизоляции особенно опасно на грунте, где сырость может проникать в систему и постепенно разрушать ее.
- Слишком толстый слой стяжки снизит эффективность обогрева. А слишком тонкий приведет к неравномерному нагреву поверхности.
- Недостаточная толщина утеплителя или использование хрупкого материала станут причиной теплопотерь впоследствии.
- При использовании пенопласта его нужно закрывать пленкой сверху, экструдированный пенополистирол застилать не нужно.
- Отсутствие демпферной ленты по периметру приведет к появлению трещин на поверхности.
- Экономия на трубе и укладка ее широким шагом снижают эффективность обогрева.
Полистирольная схема
Полистирольная система теплого водяного пола
Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.
Полистирольная система
Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.
Фрагменты монтажа полистирольной системы
Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.
Полистирольная система может иметь основание толщиной от 15мм до 70мм
Выбор по типу напольного покрытия
На выбор также влияет вид напольного покрытия
Для начала нужно определиться, будет заливаться стяжка или нет. Если ее не предусмотрено, стоит присмотреться к электрическим матам или к ИК-пленке. На пленку укладываются практически любые напольные покрытия.
Если в доме плиточный пол, стоит отдать предпочтение нагревательным матам. Они очень тонкие и эффективные, их мощность составляет до 150-160 Вт на 1 кв. м. Маты могут укладываться под любые напольные покрытия. Например, если в качестве покрытия выбран керамогранит, достаточно расстелить маты и приступить к укладке плитки, используя обычный раствор. В случае с ламинатом, инженерной доской и паркетной доской необходимо сделать тонкую стяжку толщиной 20-30 мм.
Ничто не мешает нам воспользоваться ИК-пленкой. Ее можно уложить на пол и даже за потолок, что увеличит эффективность отопления.
Если планируется укладка ламината, нужно обратить внимание на класс материала. Под ламинат ниже 32 класса не рекомендуется укладывать теплый пол. Если класс выше, можно выбрать один из 3 вариантов:
Если класс выше, можно выбрать один из 3 вариантов:
- кабельный теплый пол достаточной мощности в стяжку;
- нагревательные маты в наливной пол;
- пленочный теплый пол непосредственно под ламинат.
Если в комнате разные напольные покрытия
Что выбрать при смешанном покрытии пола?
В современных и даже классических интерьерах можно встретить разные виды напольных покрытий в пределах одного помещения. Чаще всего сочетают плитку или керамогранит с ламинатом (при совмещении гостиной с кухней). При установке в таких комнатах теплого пола нужно иметь в виду, что у ламината и плитки разная теплопроводность. В идеале под каждым покрытием нужно ставить независимую систему отопления. Общий нагревательный элемент при работе в таких условиях быстрее выйдет из строя.
Сориентироваться в выборе поможет следующая сравнительная таблица:
| Критерии | Кабели | ИК-пленка |
|---|---|---|
| Стяжка | Нужна | Не требуется |
| Совместимость с напольными покрытиями | Кафель, натуральный камень, керамогранит – оптимальный выбор | Ламинат, линолеум, ПВХ-плитка, паркет – оптимальный выбор |
| Надежность | 40% | 80% |
| Ремонтопригодность | Нет | Да |
| Срок службы(средний) | 10 -25 лет | 10 -50 лет |
| Энергоэффективность | Средняя | Высокая |
| Использование под мебелью | Допускается | Не рекомендовано |
| Повторное использование | Нет | Да |
При выборе теплых полов для дома системы обогрева нередко комбинируют друг с другом. Например, для ванных комнат, туалетов и прихожих используют кабели, а для гостиных, спален и детских — ИК-пленки. На балконах или лоджиях можно использовать обе системы обогрева, здесь окончательный выбор зависит от вида напольного покрытия.
Принцип работы
Работа электрического пола с подогревом немного разнится в зависимости от типа нагревательного элемента. При использовании матов и кабеля повышение температуры происходит за счет нагрева проводника в результате прохождения через него электрического тока. Провод нагревает стяжку, которая затем передает тепло напольному покрытию. Обогрев помещения происходит за счет конвекционных процессов.
Пленка с инфракрасными элементами нагревается из-за излучения тепла углеродным слоем, возникающего под действием тока. Это излучение, как и в предыдущем варианте, переходит на финишное покрытие и на предметы, располагающиеся близко к поверхности пола.
В обоих случаях температуру можно регулировать, если установить датчики температуры и регуляторы, которые присоединены к полу.
Преимущества и недостатки электрического варианта
Конструкция очень проста, поэтому заслужила широкую популярность во всех странах.
Достоинства:
простота монтажа (может осуществляться даже непрофессионалом);
высокая автономность (не требуется подключение к водоснабжению и даже электросети – может работать от электрического генератора);
универсальность – можно устанавливать в любых помещениях, даже с запредельно высокой влажностью (например, в ванной или бане).
Минусы также есть, но они незначительны, если сравнивать их с водяным вариантом исполнения пола.
Главные недостатки:
относительно высокая цена материалов;
высокая инерционность – воздух нагревается очень медленно;
нагревательные элементы запрещено устанавливать под массивной мебелью.
Очень многое зависит от особенностей использования и назначения элементов. Рассмотрим это подробно в следующем подразделе.
Основной или дополнительный обогрев
Если вы устанавливаете пол в квартире, где присутствует центральное отопление, можно использовать кабельные нагреватели самой низкой мощности. Если такой источник тепла будет основным, нужно увеличивать число элементов и делать очень толстую стяжку – не менее пяти сантиметров. Также частота кабеля повлияет на мощность всей системы.
Принцип работы в подобных случаях не изменяется. Однако при большой мощности необходимо дополнительно устанавливать системы, предохраняющие от перегрева, короткого замыкания и иных неполадок с общей электропроводкой.
Толщина, состав и разновидности стяжки
Если вы изучаете технологию, как залить теплый пол в частном доме своими руками, одним из вопросов будет определение толщины стяжки. Специалисты знают, что толщина стяжки над ТВП определяется ее составом.
Стандартная смесь песка, воды и цемента имеет максимальную толщину 40 и более сантиметров, но такая стяжка просуществует недолго. Со временем, из-за колебаний температуры в контуре, на ней образуются трещины, что грозит повреждением отопительной системы.
Толщина стяжки определяется составом
Чтобы обеспечить стяжке прочность и устойчивость к перепадам температур, в раствор добавляют пластификаторы. Добавки делают стяжку пластичной и потому более крепкой, а еще позволяют сократить ее толщину до 30 см. На строительном рынке имеются пластификаторы в виде сухих и жидких смесей со следующими свойствами:
- Улучшается эффективность теплых полов. Раствор уплотняется, так как из него выдавливаются воздушные пузырьки.
- Их использование уменьшает добавление воды при замесе на 10-15%. Это повышает прочность стяжки на 30-40%.
- Как и основные составляющие раствора, пластификаторы являются экологически чистым сырьем, не влияющим на здоровье людей.
- Упрощается работа со смесью: заполнение раствором происходит равномерно, а стяжка сохнет быстрее.
- Добавка пластификатора препятствует образованию коррозии на металлических элементах контура.
Подготовка к выполнению стяжки
По объему воды в растворе стяжки делят на три вида:
- Сухая. Наносится легче остальных. В ней можно спрятать электропроводку, а, добавление керамзита улучшит шумо- и теплоизоляцию. Однако на такую стяжку нельзя ставить тяжелую мебель, а случайная течь останется внутри и станет причиной плесени.
- Полусухая. Воды добавляется немного, поэтому стяжка высыхает быстро. Чтобы сделать ее устойчивой к образованию трещин, в смесь добавляют фиброволокно. Но готовую смесь сложно укладывать, а ее толщина возрастает до 40-50 см.
- Жидкая. Наиболее популярная разновидность, так как благодаря воде раствор распределяется по всей поверхности, не оставляя пустот.
Монтируем нагревательные секции
Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.
Монтаж кабеля
Перед укладкой проверяют провод на сопротивление.
Проверяют провод на сопротивление
Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.
Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.
Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.
Подключить к терморегулятору
Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.
Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.
Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность
Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо
Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.
В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.
Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.
Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.
Монтируют термодатчик
Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.
