Обогрев кровли и водостоков

Принцип действия системы обогрева

Система обогрева действует в автоматическом режиме. Вмешательство пользователя практически не требуется. Это обеспечивается тем, что в конструкции предусматривается наличие специального датчика, который непрерывно получает данные о температуре окружающей среды. Он передает сигнал к регулятору, который замыкает цепь подачи электрического тока и уже нагревательные элементы вступают в действие, разогревая слой снежного покрова или льда.

Состав системы обогрева

При необходимости активацию можно произвести вручную, обычно для этого предусмотрен дополнительный переключатель.

Устройство обогревательной системы

Обогрев водосточных труб является довольно сложным техническим процессом. Как правило, монтаж системы проводится специалистами, обладающими необходимыми знаниями и опытом. Но если проявить терпение, аккуратность и вдумчивый подход, то обустроить подачу тепла к водостоку и кровле можно и собственными силами. Для этого необходимо ознакомиться с общим устройством системы обогрева и с правилами ее монтажа.

Схема подключения греющего кабеля

Стандартная система подогрева водостоков состоит из таких устройств и механизмов:

  1. Нагревательная часть. Она представляет собой электрический кабель для водостоков , с помощью которого производится нагрев лотков, труб и кровельного покрытия. Его установка проводится с наружной и внутренней стороны этих конструкций так, чтобы изначально исключить саму возможность какого-либо механического повреждения и разрыва. Провод имеет достаточную прочность и надежное покрытие, обеспечивающее защиту от солнечного излучения, воды, тепла и холода. При монтаже систем обогрева используются 2 типа нагревательных элементов: резистивный и саморегулирующийся кабель . Как правило, для качественного и экономичного обогрева применяется и тот, и другой.
  2. Распределительная часть. Это совокупность силовых кабелей, монтажных и распределительных коробок, приспособлений для крепежа и фиксации. Информационная часть предназначается для распределения электричества, приема и передачи сигналов от датчиков и индикаторов.
  3. Система управления. Она состоит из щита, терморегуляторов, индикаторов, датчиков, пусковых, регулирующих и защитных приборов.

Комплектация устройства для обогрева водостоков может быть различной. Ее объем и характеристики приборов зависят от площади, которую нужно закрыть, и необходимой мощности. Кроме того, количество автоматики может разниться из-за выбора типа нагревательных элементов.

https://youtube.com/watch?v=59GCToKaMw4

Обогрев водосточной системы и кровли своими руками

В зимний период и ранней весной нередко можно увидеть огромные угрожающего вида сосульки, висящие на кровельных свесах домов, обледеневшие или, того хуже, выведенные из строя под массой льда водостоки. Правильно организованный обогрев водостоков способен предотвратить подобные явления – обезопасить жителей дома от падения льда с крыши, а систему водосточных труб защитить от необходимости в ежегодном ремонте.

В нашей статье мы разберем факторы, влияющие на появление наледи на кровельных свесах и водостоках, а также подробно опишем, как выбрать подходящий греющий кабель, схему его укладки и организовать обогрев кровли и водостока своими силами.

Наиболее эффективной считается схема, при которой кабелем осуществляется одновременный обогрев ендов, кровельного свеса и водосточной системы

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Галерея изображений

Фото из

Шаг 1: Монтаж греющего кабеля согласно проекту

Шаг 2: Прокладка вертикально ориентированных греющих линий

Шаг 3: Установка датчиков системы облединения

Шаг 4: Установка распределительных коробок и автоматики в щиток

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.


Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.


На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.


На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Виды нагревательного кабеля для обогрева водостоков

Существует две разновидности нагревательного кабельного элемента, который применяется в системе антиобледенение:

  • резистивный;
  • саморегулирующийся.

Резистивный

Этот первый вид кабеля, который стали использовать в системах обогрева водостоков. Конструктивно это медная жила в двойной изоляционной оболочке. Нагрев происходит за счет ее сопротивления. Особенность элемента – одинаковая выходная мощность по всей длине контура. Тепловыделение у такого кабеля стандартное в пределах 15-30 Вт/м, что позволяет ему нагреваться до +25°С.

Получается, что нагревательный элемент по всей своей длине имеет одинаковую температуру. И она ни при каких условиях не изменяется. К примеру, проложенный кабель расположен под открытым небом, засыпан мусором (листва, мох, веточки и прочее), под снегом. То есть условия его эксплуатации разные, а температуру он имеет одинаковую.

Но, находясь под мусором или снегом, он должен выделять больше тепловой энергии, чтобы справиться с проблемой обледенения. На открытых участках такой энергии требуется меньше. Получается, что некоторые отрезки кабеля впустую расходуют часть тепла. Это говорит лишь об одном – резистивная разновидность частично работает малопродуктивно.

Необходимо обозначить, что нагревательный элемент этого типа делится на две группы – зональные и последовательные.

Последовательные

Это самый простой вид, состоящий из нагревательной жилы и двух слоев оболочек. Между последними сегодня обязательно устанавливают экранирующую оплетку. Она выполняет сразу две функции:

  • заземление;
  • защита от волн электромагнитного типа, которые возникают, когда по кабелю проходит электрический ток.

Свое название материал для обогрева водостоков получил потому, что его сопротивление, а значит, и выделение тепла, зависит от длины контура. Чем длиннее, тем меньше тепловой энергии он будет давать.

При этом регулировать теплоотдачу невозможно. Поэтому материал этого типа быстро выходит из строя, особенно под слоем мусора, под которыми он перегревается и сгорает. Отремонтировать резистивный вид нельзя. Поэтому рекомендуется при его установке проводить постоянное очищение кровли дома.

Производители кабельной продукции предлагают одножильные и двужильные резистивные модели. Вторые считаются более безопасными, потому что в них происходит так называемое нивелирование электромагнитных лучей.

Резистивный последовательный кабельный элемент для обогрева водостоков

Зональные

Это двухжильные кабели для обогрева водостоков, в конструкцию которых внесены изменения – вокруг жил накручена проволочная нихромовая спираль, обладающая высоким сопротивлением. В изоляции жил сделаны прорези, через которые спираль контактирует с каждой жилой по отдельности.

Они сделаны так, чтобы нихромовая проволока касалась каждой жилы поочередно. То есть сначала с одной, затем с другой. И так по всей длине. Благодаря этому создаются участки, работающие не взаимосвязано. Если один из них ломается, другие сохраняют способность функционировать и выделять тепловую энергию.

Именно конструкция кабеля, разбитая на участки, позволяет нарезать ее по границам зон.

Резистивный зональный кабель для обогрева водостоков

Саморегулирующийся

Это также двухжильный кабель для обогрева водостоков, жилы которого соединены друг с другом матрицей. Последняя – это прослойка из полупроводникового материала. В конструкции тоже присутствуют два слоя изоляции и экранирующая оплетка (фольга или проволока).

Матрица является главным отличительным элементом. Она может менять свое сопротивление в зависимости от условий, в которых работает система. Когда температура воздуха повышается, растет сопротивление, а соответственно степень нагрева кабеля становится меньше. Обратная ситуация приводит к увеличению выделения тепла. Это и является саморегуляцией, отсюда и название.

То есть нагревательный элемент сам контролирует силу подачи тока, соответственно потребление мощности. При этом каждый участок функционирует не связано с другими.Степень нагрева по всей длине системы отличается.

Достоинства модели с функцией саморегуляции:

  • высокий КПД, электричество не расходуется впустую;
  • изменение количества выделяемого тепла в зависимости от условий работы;
  • низкое энергопотребление – 15-20 Вт/м;
  • отсутствие перегрева, приводящее к увеличению работоспособности;
  • простота укладки;
  • возможность делить на отрезки по 20 см минимум.

Недостатки устройства:

  • высокая стоимость по сравнению с резистивным аналогом – в 2-4 раза;
  • большой стартовый ток;
  • продолжительное время, необходимое для нагрева.

Саморегулирующийся кабель

Монтаж на разных типах кровли

В зависимости от типа крыши и, соответственно, «слабых» к обледенению мест, греющий кабель укладывается по разному.

Качественный обогрев возможен при правильном расположении провода. Кабель, как правило, укладывается змейкой, высота его укладки обычно равняется длине ската кровли до пересечения с плоскостью стен и плюс 20 см. В таких местах происходит самое интенсивное накопление подтаявшего льда. Кабель укладывается с шагом 50 или 60 см. Здесь нужно исходить из климатической зоны. В местах, где очень часто происходит изменение температуры выше или ниже нуля градусов, нужно уменьшить шаг укладки, в этом случае обогрев будет более эффективным. Для свободного прохождения талой воды кабель обязательно укладывается в водостоках и желобах по периметру здания. Такой метод применим для одно-, двускатной крыши с мягким покрытием.

Для металлической кровли характерен следующий способ укладки нагревательных элементов. Провод укладывают по каждой из сторон шва металлических листов, затем пропускают через желоб водостоков ко второму шву и далее. Припуск кабеля по шву примерно равен расстоянию от ската кровли до пересечения с плоскостью стен и плюс 30 см.

Обогрев кровли и водостоков с плоской поверхностью осуществляют путем размещения провода по периметру и в сточных наклонных плоскостях. В вариантах наклонной кровли у зданий, где не предусмотрены водостоки, использует метод петлеобразного размещения кабеля с припуском за край на 7 см.

Ледяные скопления образуются и в долинах, то есть во внутренних углах пересечения наклонной крыши, поэтому в них тоже необходим обогрев.

Методы крепления тепловыделяющей жилы подбираются в зависимости от типа кровельного материала. На мягких крышах используют механический способ крепления с помощью клипс, которые прибиваются к поверхности. Места соединения обрабатывают герметиком. На сторону крыши длиной около 10 метров понадобится около 50-55 клипс, при укладке способом «змейка».

Возможен и монтаж с помощью клея. На металлической кровле монтаж провода производят с помощью приклеивания скоб специальным клеем. На каждый шов требуется 5 скоб

При клеевом способе важно обратить внимание на качество клея и соблюдать технологию его использования, в связи с тем что на металлических крышах особенно сильно возникает наледь и греющая жила должна быть надежно зафиксирована. Крепление же скоб с помощью гвоздей и шурупов к металлической крыше применяется редко, из-за прямого воздействия на материал кровли и нарушения антикоррозионного покрытия

Схема автоматики обогрева крыши.

В желобах шириной менее 15 см провод размещают без жесткой фиксации, в более широких желобах рекомендуется размещать две жилы, разделенные между собой вставками. Непосредственно в водосток или воронку жилу нужно опустить на 30-40 см для предотвращения скопления льда, так как обмерзание водостоков приводит всю систему стока талых вод в негодность.

Монтаж

Наша компания уже не первый год рассчитывает, проектирует и внедряет системы обогрева кровли и водостоков. Благодаря прямому сотрудничеству и поставкам продукции от ведущих мировых производителей нагревательных кабелей, наши клиенты получают действительно низкие цены.

Конечно, мы можем просто продать вам товар для собственноручной реализации обогрева, но задумайтесь, так ли это выгодно?

  1. Подогрев свеса кровли выполняется согласно требованиям технической документации. Непосредственно укладка греющего кабеля может обойтись без работ в подкровельном пространстве. Но места подключения греющего кабеля, распределительные коробки, датчики и другое электротехническое оборудование могут потребовать частичного демонтажа кровельного покрытия или нарушения его целостности. Для работ на высоте необходимо соответствующее оборудование, материалы, опыт. Существуют риски получения травм и т.п.
  2. Чтобы кабельная система запустилась, исправно работала и при этом оптимально расходовала энергию, осуществляла подогрев в заданном диапазоне температур, при строго определенных условиях включения и выключения, необходимо произвести качественные расчеты, грамотно спроектировать расположение греющих элементов. Нельзя забывать про индивидуальные особенности кровли, системы водостока. Это опыт, время, знание технологий, нюансов и т.п.

Отправьте нам заявку, мы рассчитаем стоимость и сообщим Вам в ближайшее время. Не проще ли довериться нам и быть уверенным в том, что вы все сделали правильно?

  • Мы заключим официальный договор на проведение работ.
  • Все работы, ответственность сторон, сроки, суммы к оплате за материалы и монтаж, а также другие условия будут заранее определены.
  • На завершающей стадии реализации проекта система обогрева кровли будет подвергнута тестовым испытаниям с официальным заключением экспертов.
  • Итоги будут сданы официально. С подписанием соответствующих форм документов.

Мы работаем не только с юридическими организациями, но и с физическими лицами. В обоих случаях вы получаете удобный способ оплаты (мы работаем как наличным, так и с безналичным расчетом), бесплатное гарантийное обслуживание (в течение первого года) и сертифицированные электротовары.

Этапы взаимодействия с заказчиком для выполнения монтажа обогрева кровли и/или водостока

  1. Оформление первичной заявки
  2. Уточнение деталей для расчетов системы обогрева (требуется план кровли, если его нет, наши специалисты составят его на месте)
  3. Непосредственно процедуры расчета и проектирования
  4. Согласование проекта (монтажной схемы) с заказчиком
  5. Подписание договора на проведение монтажных работ (с конкретными сроками всех этапов и суммами оплаты за работы и оборудование)
  6. Выполнение работ по монтажу систем обогрева кровли и водостока после внесения оговоренной в договоре предоплаты
  7. Проведение пуско-наладочных работ и испытаний
  8. Сдача итогов работы с подписанием соответствующего акта
  9. Окончательная оплата
  10. Передача сопроводительной и технической документации (акты работ, сертификаты, монтажная схема, протоколы испытаний и т.п.)
  11. Бесплатное годовое сервисное обслуживание и первый предсезонный запуск системы.

К типовым обогреваемым зонам системы относятся:

обогрев крышиобогрев ендовобогрев водосточных трубобогрев капельника
обогрев плоской кровлиобогрев направляющего лоткаобогрев водосборных лотковобогрев воронок
обогрев края кровлиобогрев карнизаобогрев желобовобогрев мансардных окон

Цены на монтажные работы

Монтажные работы
НаименованиеЕд. измерения.Цена в рубляхЗаметки
Укладка греющего кабеля — проклейка бутиловой лентой в горизонтальных водостоках-разжелобким.п.190
Укладка греющего кабеля оцинкованными/медными креплениями в водостоках-разжелобкахм.п.210
Опуск греющего кабеля на тросу в водосточные вертикальные трубым.п.180
Укладка греющего кабеля. Обогрев капельниковм.п.280
Укладка греющего кабеля в мансардные окнам.п.220
Укладка греющего кабеля в Ендовым.п.220
Прокладка силового кабеля открытаям.п.120
Прокладка силового кабеля в гофре-металорукавем.п.170
Сверление отверстий 30 ммшт.850
Сращивание греющего кабеля с силовым соединительной заделкойшт.270
Подключение силового кабеля к щиту управления. 1 фаза.шт.1500
Подключение силового кабеля к щиту управления. 3 фазы.шт.3500

Отправьте нам заявку, мы рассчитаем стоимость и сообщим Вам в ближайшее время.

Продукция сертифицирована

+7

Комбинированная система

Некоторые профессиональные и частные строители используют одновременно две разновидности кабелей. В этой ситуации для водостоков берется саморегулирующийся провод, а остальные элементы и поверхности кровли обогреваются резистивным типом.

Этот вариант позволяет немало сэкономить на установке, так как резистивный кабель стоит гораздо дешевле саморегулирующегося. Срок службы и уровень качества нагрева такой системы будут гораздо выше, нежели при применении исключительно резистивного кабеля. При этом владельцы постройки смогут оптимизировать расходы электрической энергии.

Монтаж на разных типах кровли

В зависимости от типа крыши и, соответственно, «слабых» к обледенению мест, греющий кабель укладывается по разному.

Качественный обогрев возможен при правильном расположении провода. Кабель, как правило, укладывается змейкой, высота его укладки обычно равняется длине ската кровли до пересечения с плоскостью стен и плюс 20 см. В таких местах происходит самое интенсивное накопление подтаявшего льда. Кабель укладывается с шагом 50 или 60 см. Здесь нужно исходить из климатической зоны. В местах, где очень часто происходит изменение температуры выше или ниже нуля градусов, нужно уменьшить шаг укладки, в этом случае обогрев будет более эффективным. Для свободного прохождения талой воды кабель обязательно укладывается в водостоках и желобах по периметру здания. Такой метод применим для одно-, двускатной крыши с мягким покрытием.

Для металлической кровли характерен следующий способ укладки нагревательных элементов. Провод укладывают по каждой из сторон шва металлических листов, затем пропускают через желоб водостоков ко второму шву и далее. Припуск кабеля по шву примерно равен расстоянию от ската кровли до пересечения с плоскостью стен и плюс 30 см.

Обогрев кровли и водостоков с плоской поверхностью осуществляют путем размещения провода по периметру и в сточных наклонных плоскостях. В вариантах наклонной кровли у зданий, где не предусмотрены водостоки, использует метод петлеобразного размещения кабеля с припуском за край на 7 см.

Ледяные скопления образуются и в долинах, то есть во внутренних углах пересечения наклонной крыши, поэтому в них тоже необходим обогрев.

Методы крепления тепловыделяющей жилы подбираются в зависимости от типа кровельного материала. На мягких крышах используют механический способ крепления с помощью клипс, которые прибиваются к поверхности. Места соединения обрабатывают герметиком. На сторону крыши длиной около 10 метров понадобится около 50-55 клипс, при укладке способом «змейка».

Возможен и монтаж с помощью клея. На металлической кровле монтаж провода производят с помощью приклеивания скоб специальным клеем. На каждый шов требуется 5 скоб

При клеевом способе важно обратить внимание на качество клея и соблюдать технологию его использования, в связи с тем что на металлических крышах особенно сильно возникает наледь и греющая жила должна быть надежно зафиксирована. Крепление же скоб с помощью гвоздей и шурупов к металлической крыше применяется редко, из-за прямого воздействия на материал кровли и нарушения антикоррозионного покрытия

Схема автоматики обогрева крыши.

В желобах шириной менее 15 см провод размещают без жесткой фиксации, в более широких желобах рекомендуется размещать две жилы, разделенные между собой вставками. Непосредственно в водосток или воронку жилу нужно опустить на 30-40 см для предотвращения скопления льда, так как обмерзание водостоков приводит всю систему стока талых вод в негодность.

Как выбрать греющий кабель для кровли и водостоков?

Расчет мощности для обогрева кровли основывается на подборе подходящей удельной мощности кабеля на метр квадратный. Она складывается из длины, мощности нагревающего провода и шага укладки. Расчеты должны вестись персонально для каждого случая с учётом климатических условий региона, типа кровли и облицовочного покрытия. Разумнее всего доверить расчеты компании, которая будет осуществлять монтаж обогрева кровли. Для общего понимания ситуации и предварительной оценки расходов на греющий кабель допустимо использовать усредненные расчетные величины, взятые на примере средней полосы России.

Расчет мощности кабельного обогрева для водостоков также предполагает индивидуальный подход. Ключевыми критериями, которые принимают в расчетах являются диаметр водостока, его длина, мощность кабеля. Преимущественно используют саморегулирующиеся кабеля с монтажом внутрь водостока в 1-3 нити

При выборе резистивных моделей важно грамотно их уложить с шагом 4-6 сантиметров, чтобы избежать перегрева локальных участков и выхода из строя обогревательной системы

При выборе кабеля для обогрева кровли и водостоков важно принимать во внимание какие материалы для теплоизоляции были использованы, холодная или теплая кровля, какова ее площадь и тип конструкции. Даже просчеты по одной позиции способны привести к плачевным результатам. Принцип любой обогревающей системы построен на предотвращении замерзания осадков и их накопления

Если система была неграмотно рассчитана и смонтирована вероятно замерзание кровли, которое будет проблематично обратить вспять. Любые расчеты и подбор систем обогрева должны носить индивидуальный и эмпирический характер, чтобы результат соответствовал ожиданиям

Принцип любой обогревающей системы построен на предотвращении замерзания осадков и их накопления. Если система была неграмотно рассчитана и смонтирована вероятно замерзание кровли, которое будет проблематично обратить вспять. Любые расчеты и подбор систем обогрева должны носить индивидуальный и эмпирический характер, чтобы результат соответствовал ожиданиям

Типичные ошибки при монтаже системы

Опытные монтажники выделяют типичные ошибки, которые нередко допускают те, кто впервые самостоятельно устанавливает обогрев водостоков:

Ошибки в проектировании. Самая распространенная – игнорирование особенностей конкретной кровли

При проектировании не обращается внимание на холодные края, теплые участки, зоны водосброса и т.п. В результате на некоторых участках крыши продолжает образовываться наледь.
Ошибки в закреплении греющего кабеля: подвижный провод, «висящий» на монтажной ленте, отверстия в кровле под крепеж, использование ленты, которая предназначена для монтажа теплого пола, на крыше.
Установка пластиковых хомутов, предназначенных для внутренних работ, в качестве крепежей

Под воздействием ультрафиолета они станут хрупкими и разрушатся меньше, чем за год.
Подвешивание греющего кабеля в водосток без дополнительного закрепления на трос. Приводит к обрыву провода по причине температурных расширений и тяжести льда.
Монтаж силовых кабелей, которые не предназначены для укладки на кровле. В результате возникает пробой изоляции, что угрожает поражением током.

К ошибкам можно отнести и подключение греющего кабеля на участках, где его использование не требуется. Его работа будет бесполезна, а владельцу придется ее оплачивать.

Система антиобледенения

Отапливать крышу можно с помощью провода, уложенного прямо в водоотводах и воронках или использовать комбинированную разновидность обогрева. В таком случае для кровли и желобов водостока применяется силовой провод, а саморегулирующийся кабель — для труб и воронок.

Учтите, что во время сильных холодов расход электричества будет существенным.

Перед монтажом системы рекомендуется сразу определить потолок разогрева оболочки кабеля. С металлическими водостоками проблем не появляется, однако некоторые из моделей пластиковых сетей не выдерживают сильного нагревания.

Как сеть защищает разные виды кровель

На кровлях со скатами применяется кабельный обогрев. Отопительный провод монтируется на свесах, ендовах, желобах и в водосточных трубах. Талая вода по ним стекает в ливневую канализацию.

На плоских крышах нет желобов, наружных труб, карнизных сливов. Влага сбрасывается по внутренним стокам, которые также могут промерзать. Тут проблема разрешается с помощью обогреваемых кабелем воронок. Они состоят из таких элементов:

  • фильтрующий колпак;
  • водоприемник;
  • крепежные фланцы;
  • дренирующее кольцо;
  • ободок крепления для провода, размещенный у основания воронки, он подсоединяется кабелем к электросети.

Как правильно выбрать кабель

Чтобы вычислить протяженность обогревательного провода, надо сложить длины кровельных элементов, которые планируется отапливать. При этом:

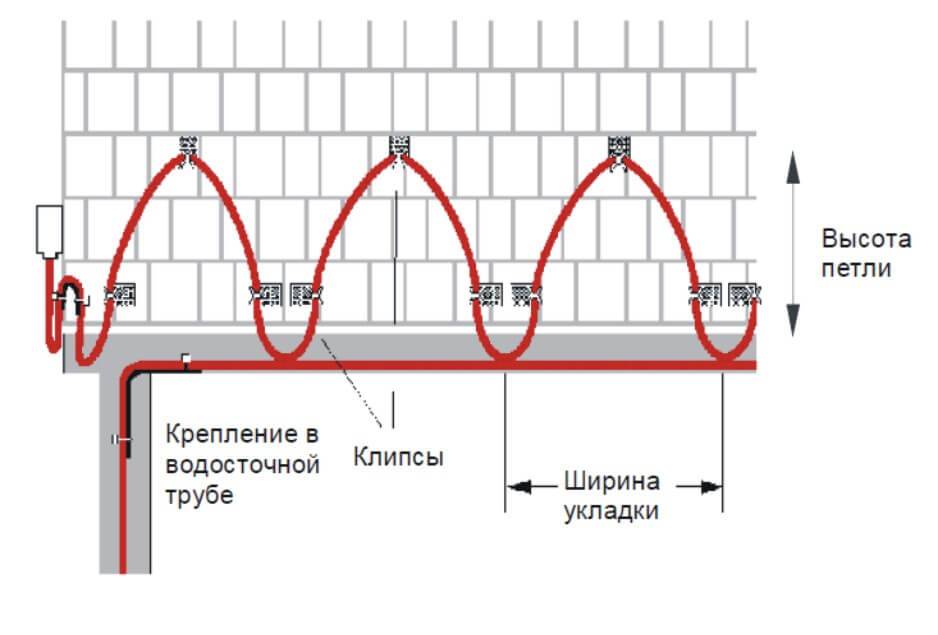

  1. По свесам кабель можно монтировать змейкой или в 2-3 прямые нити. Высота змейки выбирается исходя из ширины свеса.
  2. В желобах и трубах провод кладется в одну или две нити (когда ширина водостока больше 8 см).
  3. На ендовах монтируется 2-4 ряда проводов.

Для антиобледенительной сети можно выбрать саморегулирующийся провод, например, 35-КСТМ, Optiheat-15/35. Их мощность растет при падении температуры до 35 Вт/пог. м.

Можно приобрести и резистивный провод. Например, Ensto-Tash либо Electra-VCDR с постоянной мощностью 30 Вт/пог. м.

Расчет обогрева кровли и водостока: пример

Приведем пример расчета обогрева водосточной системы. При этом:

  • длина желобов будет составлять 20 м, а ширина 15 см;
  • длина водосточных труб — 10 м, а сечение 9 см.

Расчет:

  1. Протяженность лотков перемножим на число ниток: 20∙2=40 м. Это общая длина провода на горизонтальных участках сети.
  2. В трубах будет достаточно одной нити кабеля. То есть туда надо будет уложить 10 м провода.
  3. Складываем полученные числа 40+10=50 м. Столько кабеля понадобится для обогрева водостока кровли.
  4. Оптимальная мощность провода для климатических условий примера равна 30 Вт/пог. м.
  5. Для расчета общей мощности обогревательной сети умножим вышеуказанный параметр на общую длину провода: 30∙50=1500 Вт.

Аналогичным образом рассчитывается обогрев крыши на ее свесах и ендовах.

Монтаж системы кабелей для обогрева кровельного покрытия

Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.

Какие участки объединяются между собой:

  • Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
  • Желоба водосточной системы.
  • Трубы вертикальные водостока.

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.

После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.

Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам

Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:

  • Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
  • Обязательно устанавливается заземление всей системы.
  • Проводится проверка на предмет ее отключения при нештатных ситуациях.
  • Прозванивается каждый кабель, где проверяется фаза и ноль.
  • Автоматика также тестируется на предмет правильной работы.
  • Обязательно составляется акт приемки всей системы обогрева.

Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.

Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.

В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.

Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.

Какой кабель выбрать?

Для установки систем обогрева применяются два основных вида проводников – резистивный и саморегулирующийся.

Резистивный очень схож по структуре с типичным двухжильным силовым кабелем. Состоит он из нескольких слоев изоляции, внутри которых расположены изолированные друг от друга греющие жилы, подключаемые в цепь питания. Температура, до которой прогревается провод, всегда постоянна, как полезная мощность и величина сопротивления. На фото ниже представлена его структура:

Саморегулирующий греющий проводник для обогрева кровли и водостоков производится по особой технологии и, исходя из своего названия, способен самостоятельно подстраивать температуру нагрева. Это позволяет сделать его особая структура. В его состав входит матрица (сама регулирует степень нагрева в зависимости от температуры окружающей среды, следовательно, изменяет и сопротивление) и наружная изоляция, с изолирующей оболочкой и оплеткой внутри. На фото ниже показано из чего состоит провод:

Чтобы определиться с выбором нагревательного элемента системы, обратимся к их преимуществам и недостаткам. Так, резистивный проводник по стоимости обходится ощутимо дешевле, чем саморегулирующийся. Однако, последний позволит автоматически подстраиваться под нужную температуру водостоков, вследствие чего отпадает необходимость использовать датчики температуры.

Так какой же сделать выбор? Рационально использовать при монтаже обогрева водостоков и кровли оба вида элементов. Их комбинированное применение снижает общую стоимость проекта и положительно сказывается на окончательном качестве системы. Принято для крыши использовать резистивные, а для водоотводов саморегулирующиеся элементы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
