Как выбрать и установить греющий кабель

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

  • Металлические проводники – обеспечивают подвод электроэнергии;
  • «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
  • Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве.
Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

“Умный” полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

  • Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
  • Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
  • Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

  • одножильный;
  • двухжильный;
  • зональный.

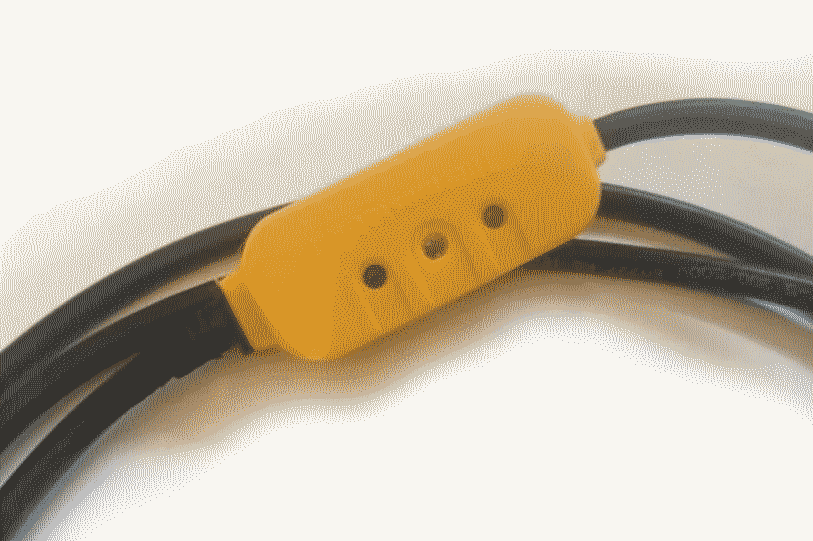

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

  • диском с видеоматериалами;
  • гофротрубой для установки термодатчика;
  • монтажной лентой.

Одножильный


Этот проводник прост по своей конструкции Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

  • металлического провода (нагревательной жилы);
  • изоляции из полимерных сплавов или окиси магния;
  • медной оплётки, выступающей в качестве экрана;
  • внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

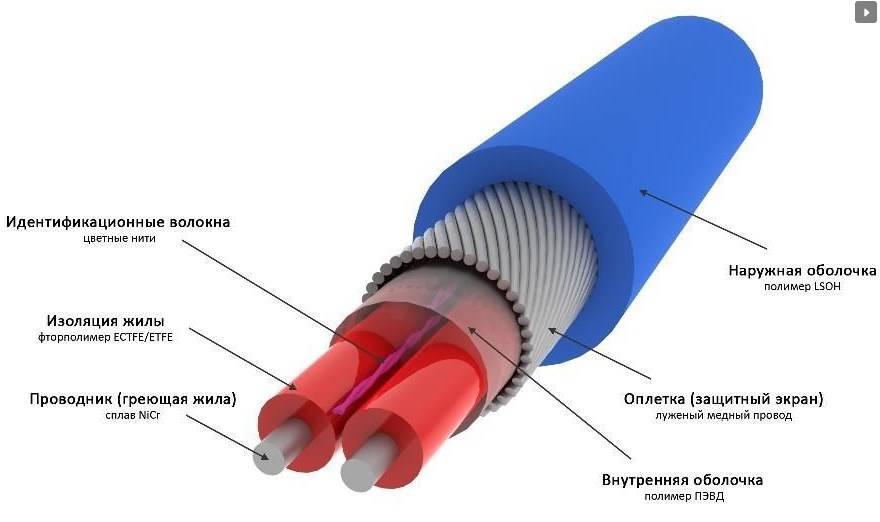

Двухжильный


Двухжильный кабель состоит из нескольких элементов Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

  • двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
  • одной дренажной жилы без изоляции (уложена поверх первых двух);
  • экранирующей оболочки из фольги, охватывающей все три жилы;
  • внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

  • норвежская NEXANS;
  • финская ENSTO;
  • DEVI (Дания);
  • испанская CEILHIT;
  • украинская «ЭКСОН»;
  • российская «ССТ».

Зональный


Зоны составляют систему нагревательных элементов Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

  1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
  2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
  3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

  • гарантирует стабильность мощности, независимо от температуры окружающей среды;
  • позволяет проектировать системы любой длины без потери силы нагрева.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Обзор производителей саморегулирующийся кабель

Если вы уже определились с длиной, и осталось только купить самогреющийся кабель для водопровода, цена на который может быть различной, главный параметрам будет необходимая мощность.


Вариант обогрева в гараже

У профессионалов есть сложная схема расчета, которая сможет вывести точный показатель необходимой мощности. Если вы считать будете самостоятельно, то можно использовать более простой метод. В нем достаточно ориентироваться на несколько показателей:

  • Для внутреннего обогрева достаточно 10 Вт/м;
  • Рассчитывая мощность снаружи можно использовать формулу или просто воспользоваться одним из популярных вариантов – 17 или 27 Вт/м.


Формула для профессионального подсчета мощности

В магазинах цена будет варьироваться от особенностей материала изготовления и поставщика. В таблице ниже приведены несколько вариантов одного из российских производителей («Специальные системы и технологии»).

ИзображениеНаименованиеСамая высокая температура обогреваМощностьЦена, руб.
Freezstop-25-165251500
Freezstop Inside 10-265101800
Freezstop Lite-15-465152000

Таким образом, придя в магазин или посетив сайт определенной фирмы, следует также обратить внимание на терморегуляторы для греющего кабеля. В первую очередь они нужны для экономии

Выбирайте оптимальный коэффициент запаса 1,6. Вот несколько популярных моделей.

ИзображениеНаименованиеОписаниеЦена, руб.
OJ ETI-1551Снабжен переключающимся реле. Когда температуре на датчике превышает установленную, термостат разъединяет цепь. Имеет однополосный переключатель и поддерживает температуры от минуса 10 до плюса 50 градусов Цельсия.4400
ETI-1221Диапазон измерения температуры от 10 градусов до 110. Один канал измерения и максимальная нагрузка тока 16 А.4300
OJ ELECTRONICS ETN4 1999Измерения от минуса 19 до плюса 70 градусов Цельсия, нагрузка тока максимальная – 16 А, степень защиты – 20.6100

Когда вы купите саморегулирующий греющий кабель для водопровода, все необходимое оборудование и материалы, можете смело приступать к самостоятельному монтажу или вызвать специалистов.

Схемы монтажа

Решение, как правильно уложить кабель в трубопроводной магистрали, исходят из его назначения, мощности обогревателя, места расположения. При укладке используют спиральный, линейный или внутренний монтаж.

Линейный монтаж

Основной вид соединения нагревателя с трубопроводом, при котором провод размещают на поверхности и фиксируют липкой лентой.


Линейный монтаж

Процесс монтажа следующий:

  1. По всей длине трубопровода наклеивают полосу алюминиевой фольги для повышения теплоотдачи полимерным трубам.
  2. Приматывают кабель поперечными отрезками ленты с шагом 300 мм.
  3. Сверху наклеивают алюминиевую ленту по всей длине, обеспечивая его плотный контакт с поверхностью теплопровода.
  4. Дополнительно закрепляют нейлоновыми стяжками.
  5. По завершении работы одевают теплоизолятор, фиксируют его стяжками или клеем.

Спиральный монтаж

Данный вид установки позволяет увеличить мощность обогрева на всем протяжении или на отдельных участках труб.


Спиральная намотка

Намотку на подземный пластиковый трубопровод проводят в следующем порядке:

  1. Оборачивают трубу по всей длине фольгированным скотчем.
  2. Спирально наматывают кабель и закрепляют его липкой лентой по всей длине. При необходимости можно дополнительно зафиксировать его пластиковыми стяжками шагом 300 мм.
  3. Одевают наверх утеплитель, соединяя его сегменты шипом в паз.
  4. Сверху всю конструкцию фиксируют скотчем.

Вам это будет интересно Греющий кабель для обогрева труб

Внутренний монтаж

Внутренняя прокладка в трубопроводах является экономичным эффективным способом борьбы с их промерзанием. Для монтажа используют только саморегулирующий кабель, не имеющий температурного датчика, мешающего потоку жидкости в трубах, его опускают внутрь без фиксации в свободном положении. Кабель может располагаться только в трубопроводах диаметром от 1 дюйма и выше на коротких участках по направлению потока.


Монтаж провода внутри трубы

Для ввода в трубопровод используют фитинги с герметичными прокладками, сквозь которые пропускают провод.

Использование греющего кабеля — это наиболее эффективный метод борьбы с обледенением, ведь любая другая теплоизоляция не обогреет трубопровод, а лишь увеличит время его замерзания.

Принцип работы

Отличие саморегулирующего кабеля от резистивного и зонального заключается в конструкции и принципе работы. Если кратко, то резистивный кабель – это длинный кипятильник, без возможности его укоротить. В этом случае проводники тока являются нагревательными элементами.

Резистивный кабель.

Зональный греющий кабель  можно обрезать, т.к. ток в нем поставляется по  параллельным жилам, между которыми намотан греющий элемент из проволоки с высоким сопротивлением. Через определенные участки эта проволока касается  одной из токопроводящих жил и обеспечивает нагрев участка «зоны»

Устройство зонального греющего кабеля

Саморегулирующий греющий кабель представляет собой более «умную» конструкцию. Внутри оплеток и экранов (в зависимости от модификации) находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица. Выглядит она как обычный плотный полиэтилен, однако обладает качествами, которые выводят обогрев кабелем на принципиально новый уровень. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.

Саморегулирующий кабель. Что внутри

Пример с теплыми полами

Допустим, вы делаете с помощью такого кабеля теплые полы. Но в разных комнатах, обычно, разная исходная температура пола, например в ванной она одна, а в прихожей – другая. Более того, в одной и той же комнате исходная температура пола может значительно различаться и если вы будете использовать резистивный или зональный кабель, то достичь баланса комфортного пола можно, но только разбивая комнаты на «холодные» и «теплые» зоны. Для этого нужно будет устанавливать дополнительные терморегуляторы и тепловые датчики… Не очень приятная перспектива, особенно с учетом тех недостатков, о которых мы напишем чуть ниже.

Обустройство теплого пола с помощью кабеля

Саморегулирующий кабель позволяет исключить из схемы терморегулятор вообще. Он сам регулирует, где нужно греть сильнее, а где слабее за счет своей матрицы. Допустим, вы вошли домой с мороза и оставили свои заснеженные ботинки на полу с саморегулирующим кабелем. Так вот, участок с ботинками будет нагреваться сильнее всех остальных участков ровно до тех пор, пока не нагреет ваши ботинки до заданной температуры.

Это значительно экономит электроэнергию за счет того, что греется только тот участок, который нуждается в обогреве.

Пример с водопроводом

Использование греющего кабеля для обогрева водопровода

Чтобы в сильный мороз не замерзла вода в водопроводе, вы обмотали водопроводный вентиль греющим кабелем. Любой вентиль (водосчетчик, фильтр грубой очистки и т.д.) имеет сложную геометрическую форму, которая не позволяет кабелю касаться непосредственно металла. Если вы будете использовать именно саморегулирующий греющий кабель, то основной расход электричества будет идти на нагрев именно тех участков, которые касаются металла, т.к. там теплоотдача будет наиболее выражена. КПД кабеля при этом возрастает в несколько раз по сравнению с другими системами кабельного обогрева

Пример с обогревом кровли

При обогреве кровли от обледенения вы практически никогда не сможете угадать, в каком участке будет наиболее опасный для возникновения сосулек участок. Используя этот кабель с полупроводниковой матрицей, вы можете быть уверены, что будет согрет именно тот участок, на котором было больше всего льда/воды.

Обогрев крыши саморегулирующимся кабелем

Полезный совет: если вы собираетесь использовать кабель для обогрева кровли, стоит выбрать тип, устойчивый к ультрафиолетовому излучению и нормально переносил высокую температуру, т.к. температура кровли летом поднимается до 50-60 градусов. Например, Raychem ETL-10 выдерживает температуру 65 градусов.

Установка терморегулятора

Чтобы меньше денежных средств уходило на обогрев водопровода можно установить терморегулятор. Выставив на нем температуру +5 градусов он будет автоматически отключаться достигнув этой черты, тем самым в несколько раз уменьшив затраты на подогрев водопровода. Так как греющий кабель имеет определенный срок службы, который измеряется в количестве работающих часов, он прослужит намного дольше.

Подключается терморегулятор к электрощиту в доме при помощи защитного автомата. К разъемам, находящимся на корпусе терморегулятора соединяется греющий кабель и датчик температуры. На корпусе есть обозначения, по которым видно, что к чему подсоединяется. Если на приобретенном терморегуляторе маркировка отсутствует, лучше заменить его на другой.

Еще ко всей этой системе подключается датчик температуры. Он устанавливается на трубу, не соприкасаясь с проводом, иначе провода будут давать дополнительный нагрев, показывая неправильные данные.

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.


терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

  • подогрев пола, стен и потолков;
  • поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
  • устранение обледенения кровли, водосточных труб и лестниц;
  • обогревание зеркал для устранения конденсата;
  • обогрев почвы широко применяется в теплицах;
  • предотвращение промерзания водосточных и канализационных труб;
  • поддержка нужной температуры жидкости и воды, и так далее.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

  • Саморегулирующий греющий кабель подходящей длины;
  • Острый нож для снятия изоляции;
  • Термоусадочная пленка для изоляции проводников;
  • Резиновый сальник;
  • Тройник для установки саморегулирующего кабеля внутрь трубы;
  • Фен для усадки пленки;
  • Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Что собой представляет саморегулирующийся греющий кабель

Саморегулируемый кабель — это тот же электрический проводник, но усовершенствованная его модель. По устройству он более сложный, чем обычный провод.

Греющий регулирующий кабель — полимерная матрица, с помощью неё, под влиянием внешних температур, происходит смена сопротивления, соответственно количества тепла, которое он выделяет.

Нагревательный элемент — две луженые медные жилы, которые покрыты графитовым пластичным составом, с добавлением полупроводникового полимера. Так образуется саморегулирующаяся матрица, которая замыкает медные жилы.

Нагревательный элемент изолируется фторполимерным термопластом, который так же защищает его от влаги. Далее идёт медная экранированная оплётка, она оберегает от механического воздействия, выступает в качестве заземления.

Наружная оболочка изготавливается из различного материала. Каждый вид предназначен для конкретных эксплуатационных условий. При стандартных условия — полиолефиновый пластик, если среда агрессивная — фторполимер.

Обрабатывается матрица и оболочка провода путём радиационной сшивки.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

  1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
  2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
  3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
  4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

Существует несколько типов нагревателей.

Нерегулируемый

Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.

  • при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
  • его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
  • для включения и выключения требуется термостат или участие человека.

Нерегулируемые делятся на два вида:

  1. 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.

Саморегулирующийся

Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Достоинства:

  1. невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
  2. экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
  3. возможность резать нагреватель.

Недостаток — высокая стоимость.

Виды греющих кабелей для труб

Рассмотрим подробней виды нагревательных кабелей.

Резистивный греющий кабель

Наиболее простыми и дешевыми являются резистивные кабели. Принцип их действия аналогичен принципу действия электронагревательной спирали, которая нагревается при прохождении через нее электричества.

Основой этих кабелей является нагревательный сердечник, в основном нихромовый, покрытый двухслойной изоляцией, экраном заземления, который выполняет еще и армирующую функцию. Сверху этот «пирог» закрыт защитной оболочкой. Обязательное наличие заземления обусловлено строгими требованиями безопасности на случай нарушения целостности провода.

Производители предлагают одножильные и двухжильные типы резистивных кабелей.

Чтобы обогрев функционировал, необходимо закольцевать электрическую цепь, то есть питание подключить на оба конца провода. В случае с одножильной системой могут возникнуть сложности с подключением. Можно сложить кабель в двое, но тогда и расход материала, а соответственно и затраты, возрастут ровно в два раза. Поэтому наибольшее распространение получили двухжильные кабели.

Закольцовку здесь обеспечивает контактная муфта, которая устанавливается на конец провода и замыкает цепь. Самым большим  недостатком такого варианта является то, что эту самую муфту возможно установить только в заводских условиях, поэтому в продаже имеются куски только тех размеров, которые предлагают изготовители. Самостоятельно резать кабель категорически запрещается. К недостаткам можно отнести и тот факт, что в целях снижения расхода электроэнергии требуется покупка и установка дополнительного оборудования в виде системы автоматического контроля и управления, поддерживающей заданный температурный режим.

Саморегулирующийся  греющий кабель

Существуют еще и саморегулирующиеся полупроводниковые нагревательные кабели, которые являются наиболее экономичными и принципиально отличаются как принципом действия, так и своим устройством.

Металлические проводники соединены между собой полупроводниковой перемычкой, которая и является нагревательным элементом. Из-за уникальных особенностей полупроводника его электропроводность напрямую зависит от температуры окружающей среды. При понижении температуры сопротивление падает и выделение тепла возрастает, а при повышении энергопотребление, соответственно, падает. Но самым интересным является тот факт, что саморегуляция температуры осуществляется на протяжении всего кабеля в каждой его точке, поэтому разные участки имеют разную степень нагрева и температура повышается только там, где это необходимо, следовательно,  потребление электроэнергии сводится к минимуму.

Кроме экономичности преимущество полупроводникового типа заключается в том, что кабель можно приобрести любой необходимой длины, на нем отмечены линии отреза через небольшие промежутки.

Самым большим его недостатком, несомненно,  является довольно высокая стоимость. Хотя свой выбор между высокой ценой и низким энергопотреблением каждый делает сам.

Предлагаем вам посмотреть видео-обзор саморегулирующейся греющей ленты:

https://youtube.com/watch?v=aNrXujyhKFM

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
