Греющий кабель для водопровода: как выбрать и подключить по схеме самостоятельно — vodatyt

Подбор кабеля в зависимости от теплопотери трубы и ее длинны

Для того, чтобы правильно подобрать тип греющего кабеля и его мощность, нужно учитывать следующие параметры:

  • Назначение обогреваемой трубы – водопроводная или канализационная;
  • Материал изготовления трубы;
  • Ее диаметр и длину;
  • Способ укладки кабеля – наружный или внутренний;
  • Материал и толщину теплоизоляции;
  • Минимальную температуру в вашем регионе.

Зная вышеперечисленные параметры, можно рассчитать теплопотери трубы на 1 погонный метр и более точно подобрать необходимую мощность и длину греющего кабеля

Теплопотери необходимо брать во внимание во время расчета в обязательном порядке. Ведь мощности кабеля должно хватить для их компенсации, иначе система обогрева просто не будет выполнять свои функции

К основным факторам, которые необходимо учитывать при расчете теплопотери относят:

  • Место установки трубы;
  • Минимальную температуру окружающей среды;
  • Диаметр трубы;
  • Длину трубы, которую необходимо обогреть;
  • Толщина теплоизоляции и коэффициент ее теплопроводности;

Если вы затрудняетесь в выборе толщины теплоизоляции, ориентируетесь на таблицу, в которой указаны рекомендованные значения.

Чем больше диаметр трубы и тоньше теплоизоляционный слой, тем большее количество тепла нам потребуется. Если вы затрудняетесь с определением минимальной температуры, просто задайте соответствующий запрос в интернете. Также можно поступить и для определения коэффициента теплопроводности того или иного теплоизоляционного материала

Обязательно берите во внимание наличие на трубе дополнительной арматуры, подвесов, опор и других элементов, которые повлияют на длину нагревателя. Ведь различные вентиля, краны и т.д

так же следует оплетать кабелем.

Итак, когда все значения нам известны, можно воспользоваться формулой, для расчета теплопотерь:

Где:

Подставив известные значения нетрудно получить конкретное значение теплопотери и исходя из этого рассчитать необходимую длину гребщего кабеля по формуле:

Lк = 1,3*Lтр*Qтр/Руд.каб. Где:

  • Lтр – длина трубопровода, м;
  • Руд.каб. – удельная мощность кабеля;
  • 1,3 – коэффициент, который подразумевает, что на 1 метр трубы приходится 1,3 метра кабеля. Может меняться в зависимости от способа монтажа. Например, при наружной укладке кабеля витками его следует принимать за 1,6 или 1,7.

Для удобства расчетов можно воспользоваться таблицей, в которой приведены значения теплопотери в зависимости от диаметра трубы и толщины теплоизоляции при коэффициенте теплопроводности 0,05 Вт/м°С.

Виды нагревательных кабелей

Трубные греющие кабеля бывают резистивными и саморегулирующимися. Первый тип изделий бывает одножильным и двухжильным, располагается в трубе и разделяется на:

  1. Линейные.

Изделия состоят и одной или нескольких спиральных жил металлического проводника, выделяют тепловую энергию прохождении по проводникам электрического тока.

  1. Зональные.

Саморегулирующийся кабель по принципу работы похож на резистивный тип. Его располагают внутри или снаружи труб. Отличительной способностью изделия является его способность самостоятельно уменьшать мощность тепловой энергии. Также у него отсутствует изолирующее покрытие. Его можно устанавливать на любых системах труб, в том числе и на небольших участках. Саморегулирование выделения тепла на разных участках кабельной конструкции позволяет исключить сгорание или перегрев установки.

ВАЖНО! Кабели резистивного типа резать нельзя, желательно приобретать их готовыми (по размерам). Изделия саморегулирующегося типа резать можно на такой размер, какой необходимо.

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

  1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
  2. От 25 до 40 мм – 16 Вт на метр.
  3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

  • Lavita.
  • Nelson.
  • Ensto.
  • Devi.
  • Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

  1. Видеороликов.
  2. Схем.
  3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Выбор изделия из кабеля

Эксплуатировать греющий кабель можно по-разному, поэтому к его выбору относятся в соответствии с поставленными задачами.

Например, для бытовых нужд при небольшой протяженности водопровода желательно ставить кабельную конструкцию малой мощности и небольших размеров. Частные дома нуждаются в нагревательных кабелях, у которых мощность составляет 50 ватт на 1 м трубы в месяц, что надежно и экономно. Стоимость самих изделий тоже вполне приемлемая.

На большие магистральные направления устанавливают кабель высокой мощности, зависящей от трубных диаметра и длины, что потребует некоторого расхода электричества из-за увеличения эксплуатационного расхода греющей кабельной конструкции.

Саморегулирующиеся кабели бывают двух видов по мощности: рабочей и состояния покоя. Цифры используемых мощностей всегда написаны (выбиты) наверху конструкции.

ВАЖНО! Проводить внутренний нагрев трубы кабелем можно только при условии, что трубный диаметр составляет не менее 20 мм.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку

При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным

Поэтому выбрать такой вариант будет правильным решением

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания

Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

  • диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
  • 25-40 мм — 16 Вт/м;
  • 40–60 мм — 24 Вт/м;
  • 60–80 мм — 30 Вт/м;
  • >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи. При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

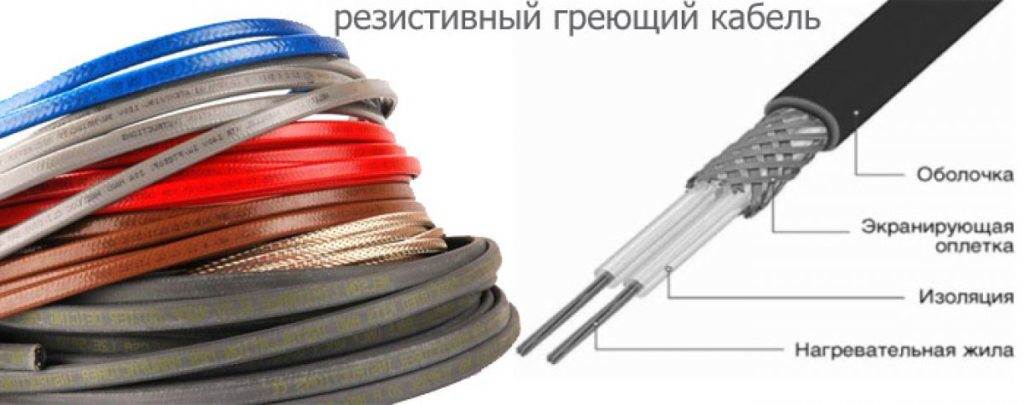

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

  • Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
  • Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

  • Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
  • Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

  • Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
  • Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Ошибки во время монтажных работ системы

Специалисты предостерегают новичков от типичных ошибок

1.нарушение правил проектирования. Типичной ошибкой считается не учет индивидуальных качеств кровли. На этапе проектирования нужно учесть все края, которые могут подвергнуться промерзанию, либо нагреванию, водосбросные участки. В итоге в некоторых неучтенных местах кровли образуется слой наледи.

2.саморегулирующийся кабель остается не закрепленный к основной конструкции: наличие провода в подвижном состоянии, который остается прикрепленным только к строительной ленте, крепежные отверстия в крыше, применение ленты для утепления пола для монтажа крыши. Также вместо правильно подобранных крепежей, используют хомуты из пластика, подходящие только для внутреннего монтажа. Из-за влияния солнечных лучей, они быстро рассыхаются. Греющий провод подвешивается к водосточной системе без закрепления его к тросу, грозит обрывам электропровода при температурных перепадах и налипания льда.

3.Прокладка кабеля на участках, где он не нужен. Его наличие будет неэффективным, но за потребление электроэнергии нужно будет платить.

Трубы канализационной системы, оборудованные теплоизоляцией

Если канализация требует использование теплоизоляционных труб, лучше прокладывать трубы, внутрь которых встроен греющий кабель. После прокладки труб, их нужно подключить к системам канализации и электросетям. Во время производства поверхность трубы покрывают слоями теплоизоляционных материалов, эту процедуру не надо будет делать самим, что ускорит монтажные работы. Недостаток готовых труб один – высокая стоимость, поэтому при установке обогрева предпочитают провести утеплительные работы своими руками после прокладки саморегулирующегося кабеля.

Виды монтажных работ при прокладке саморегулирующегося кабеля

Кабель выпускается самоклеящимися лентами, форма выпуска облегчает монтажные работы и уменьшает затраты электроэнергии. До начала монтажных работ осматривают и анализируют качества труб канализации, обнаруженные повреждения необходимо устранить.

Во время осмотра трубы открывают траншеи, очищают поверхность от земли, грязи. Непосредственно перед работой стоит убедиться, что гибкие свойства кабеля позволят намотать его на трубу. В случае, когда сечение трубы водопровода меньше минимального изгиба, надо укладывать его линиями, расположенными параллельно друг другу.

Отметим, что трубы с саморегулирующей системой обогрева не работают при отсутствии теплоизоляции труб, надо приобрести необходимые материалы для утепления заранее. Для соединения кабеля к питанию стоит проверить электрокабель на полную изоляцию элементов и монтажные работы по их установке производятся строго по прилагаемой инструкции от производителя.

Саморегулирующийся нагреватель

В этом названии нет преувеличений. Инженерам действительно удалось создать изделия, которые не нуждаются в применении внешнего управления.

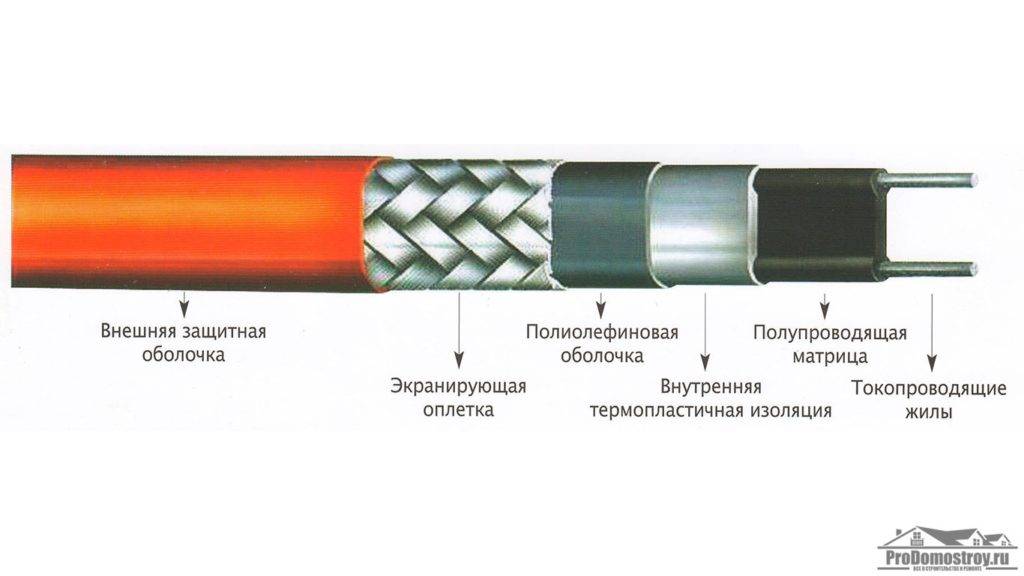

Конструкция кабеля обогревающего саморегулирующегося для водопровода

На схеме обозначены привычные элементы: медные жилы, экранирование, устойчивая к высоким температурам фторопластовая изоляция. Но здесь главную полезную функцию выполняет особая матрица. Ее проводимость изменяется при повышении/ снижении температуры. Одновременно с этим происходит уменьшение/ увеличение нагрева.

Эти изделия стоят дороже резистивных аналогов. Однако они намного экономичнее в эксплуатации. При их применении температура будет повышаться только там, где это действительно надо.


Саморегулируемые и резистивные нагреватели

Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

  • По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
  • По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
  • Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;

Устройство греющего кабеля для водопроводных труб

  • По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
  • По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.

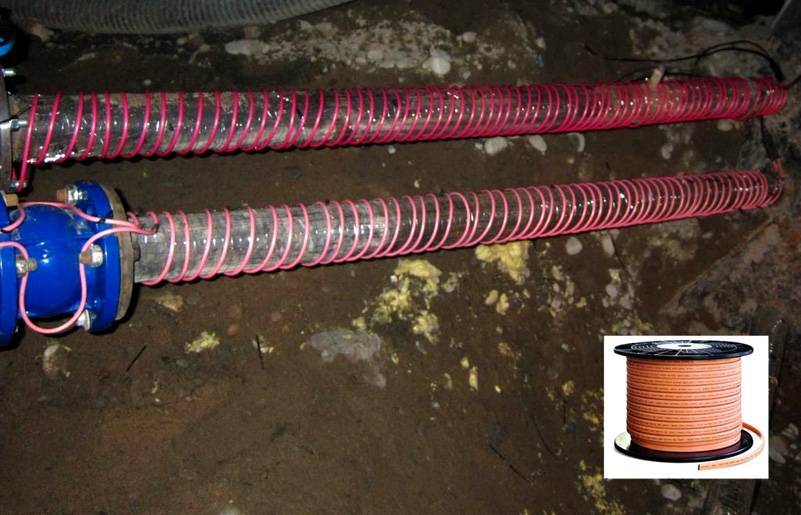

  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Как произвести монтаж

Утепление водопровода – задача сложная, но не терпящая отлагательств. Для этой цели и используется греющий кабель. Температуру кабельного обогрева можно изменять, варьируя величину сопротивления устройства. Греющий кабель можно установить как внутри трубы, так и снаружи. В любом случае его подбирают с таким расчетом, чтобы потери тепла водопроводной сети не превышали количества тепла, выделяемого системой.

Кабель можно укладывать параллельными рядами либо спиралью. Крепление обеспечивается стягивающей металлической сеткой или липкой лентой. Для лучшего сохранения тепла снаружи трубу с нагревательным кабелем обматывают фольгой. С задачей монтажа греющего кабеля лучше всего, конечно, справятся специалисты.

Когда используют специальный кабель для обогрева водопроводной трубы

Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.


Использование колодца

На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.


Прокладка водопровода в каменистом грунте будет слишком сложной

Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.


Гораздо разумнее, нагреть локально только необходимые инженерные конструкции

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

  • резистивные;
  • саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

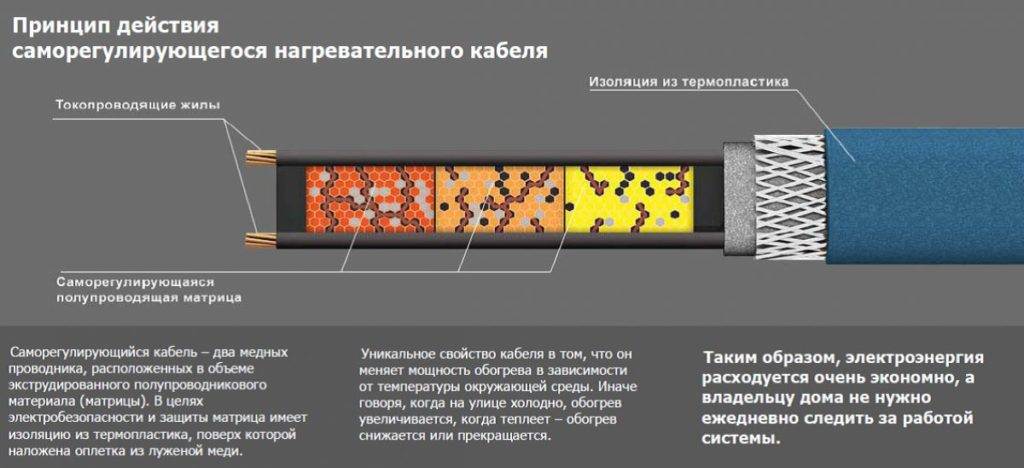

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Виды греющего провода с характеристиками

Греющий кабель для водопровода.

Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

  1. Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
  2. Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
  3. Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
