Исходная документация
При проектировании отопления Energy-Systems руководствуется техническим заданием, полученным от Заказчика, а также нормативно-отраслевой документацией (стандарты, своды правил, технические регламенты и так далее). Вне зависимости от вида используемого топлива, способа передачи тепла в окружающую среду и прочих нюансов, для проведения теплоэнергетических расчётов нам понадобятся ниже перечисленные документы:
Данная документация необходима для расчёта теплопотерь объекта, определения потребной мощности теплоэнергетической системы и выбора оптимального варианта. Если вы испытываете затруднения с оформлением технического задания на проектирование отопления, воспользуйтесь обратной связью: специалисты нашей компании окажут вам консультационную помощь в сборе исходных данных для проектирования теплоэнергетических установок.
Цены
Без детального изучения клиентской задачи и ознакомления с объектом мы не можем озвучить точную стоимость по проектным услугам, однако можем сориентировать вас в приблизительных расценках на проектные работы, наши расценками указаны в прайсе ниже.
Здесь вы можете произвести расчет стоимости проектирования отопления.
Монтаж и требования безопасности
Монтаж систем отопления в частном доме требует качественной подготовки и соблюдения определенных условий для безопасной работы в будущем. Водяное отопление загородного дома является самым популярным, поэтому разбор будет на его примере:
Первым делом идет проект: подбирается схема, рисуется на листах с учетом всех деталей. Расчет позволит узнать более точную сумму расходов. Существуют особые приложения, которые сэкономят нервы и время на калькуляцию и чертежи. Вторым шагом будет подбор комплектующих. Разновидности котлов, отопительных агрегатов и труб уже изучена. Здесь с полученными знаниями предстоит определить подходящее оборудование, как по ценовой политике, так и в зависимости от выбранной схемы и индивидуальных особенностей постройки. Дальше идет котел. Установка отопления водяной системой требует присутствие электропроводки
Если это невозможно, необходимо обратить внимание на место ввода газопровода. Основываясь на этом, выбирается место для котла
В естественной циркуляции отопительный агрегат обязательно устанавливается как можно ниже. Это необходимо для ввода обратки. Предпоследним шагом будет монтаж батарей. Есть два варианты: рядом с дверными проемами или под окнами. Манера крепления подбирается на основе материала резисторов и крупности самой батареи. С большим весом необходима большая надежность фиксации.
Если выбор встал на второй вариант, не должно оставаться больше 10см пространства до подоконника и не больше 6см до пола. Запорно-регулирующая арматура позволит контролировать объем воды в радиаторах. Воздушный клапан исключит возможные пробки.
- Заключительное действие – разводка. Началом монтажа трубопровода служит котел. Закрытая разводка идеальна для сохранения красоты помещения, но, если произойдет течь, для замены придется разбирать короб. В этом плане открытая разводка предпочтительнее.
Сам трубопровод спокойно прячется в стене или гипсокартоне. Здесь закрывается вопрос, как запустить отопление в частном доме: подключаются радиаторы, насосы, баки, и остальные приборы.

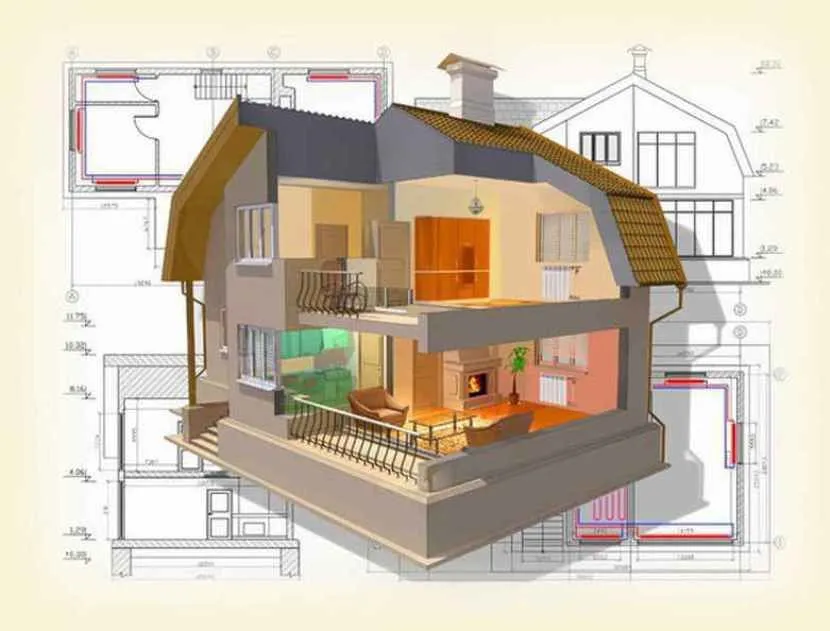

Расчетная часть системы отопления — основные этапы и параметры
Программа для расчета отопления
Можно ли самостоятельно сделать проект отопления коттеджного дома? В большинстве случаев эта задача будет непосильна для простого обывателя, незнакомого с методикой и технологией расчетов. Однако даже поверхностное изучение и знание принципов проектирования помогут проконтролировать выполнение этой работы наемными специалистами.
На первом этапе необходимо определиться с тепловыми потерями здания. Они напрямую зависят от материала его изготовления, а также расчетной температуры наружного воздуха, необходимого для проектирования отопления. Затем на основе полученных данных рассчитывается оптимальная мощность системы, составляется график ее нагрузки в зависимости от внешних факторов – температура на улице, этажность дома.
Дальнейшие этапы проектирования отопительной системы заключаются в следующем:
- Подбор элементов теплоснабжения – трубы расчетного диаметра с требуемыми эксплуатационными показателями.
- Котел. При хороших характеристиках теплоизоляции дома лучше всего выбирать низкотемпературные модели. Это позволит сэкономить на текущих затратах.
- Системы безопасности и контроля работы отопления.
В видеоматериале показан пример профессионального подхода к проектированию отопительной системы.
Оформление и получение разрешительной документации
Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:
закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;
постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.
Какие документы нужны для отопления с газовым котлом
получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.
ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;
подготовить топографическую съемку участка;
подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;
получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);
предоставить документы на газовое оборудование и акт
обследования дымоходов;
получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.
Какие документы нужны для электрической системы отопления
подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;
произвести согласование технического решения проекта с РЭС;
приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);
заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;
опломбировать новый счетчик.
Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.
В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.
Отопительные приборы
Последним, но не менее ответственным шагом в подборе системы является выбор приборов отопления. Современные производители чем только не заманивают потенциальных клиентов. Это цена, дизайн и широкая линейка выбора.
Радиаторы бывают:
- чугунные,
- алюминиевые,
- стальные,
- биметаллические.
Обязательно проверьте у продавца наличие сертификатов на их продукцию. Часто на форумах можно прочитать о покупке некачественных приборов. Правильно рассчитать число секций для прибора или их маркировку помогут в проектной организации. Советую не экономить на этом расчете.
Мне часто приходится пересчитывать приборы, подобранные на глаз. Расчет и корректировка существующей схемы стоят дороже, что уж говорить о трате денег на демонтаж оборудования. А про необходимость ремонта после установки нового оборудования я уж и не говорю.
Если вы планируете автоматизированное регулирование системы, то обратите внимание на приборы отопления со встроенными клапанами терморегулятора. Это поможет немного удешевить затраты
Умное отопление не только экономит средства, но и заботится о поддержании температуры на заданном уровне.
Требования к современному отоплению дома
Воздушное отопление частного дома
Назначение любого теплоснабжения – поддержание комфортного уровня температуры в помещении. Однако помимо этого современное отопление частного дома должно отвечать целому ряду дополнительных требований.
Прежде всего – это максимальная безопасность для проживающих в доме. Т.е. никакой элемент теплоснабжения или его работа не должны нанести вред человеку. В особенности это относится к относительно новым полимерным материалам изготовления. Также при выборе системы следует учитывать такие факторы:
Экономическая целесообразность
Важно, чтобы количество получаемой тепловой энергии стремилось к аналогичному показателю потребляемой. Современное отопление частного дома должно иметь КПД, близкий к 100%;
Минимальные ресурсы на обслуживание
У традиционных отопительных схем есть несколько существенных недостатков – большое количество сажи (твердотопливные котлы и печи), необходимость ежегодной очистки труб, постоянный контроль за объемом топлива и режимом работы. Современные виды отопления частного дома практически полностью исключают влияние этих факторов на работу;
Максимальная автономность работы.
Что нужно предпринять, чтобы выполнить эти условия максимально? Для этого рекомендуется изучить предложения на рынке отопительных приборов и схем, выбрав оптимальную сборку для конкретного дома.
Твердотопливные котлы
Современный твердотопливный котел – далеко не просто «буржуйка» с водяной рубашкой. Инженеры разработали различные способы, позволяющие сжигать древесину, уголь и им подобные энергоносители более эффективно.
Самая «продвинутая» разновидность – газогенераторный или пиролизный котел. Древесное топливо закладывается в прогретую до высокой температуры герметичную камеру, где по причине недостатка кислорода оно не сгорает сразу, а тлеет. При этом начинает выделяться так называемый древесный газ, являющийся горючим. Через форсунку он подается во вторую камеру, для его окончательного дожига.
Схема отопления частного дома твердотопливным котлом
Другой вариант – котлы с верхним горением. Суть состоит в том, что топливная закладка поджигается сверху, а не снизу, как в обычном котле, за счет чего она сгорает гораздо дольше. Длительность работы котла на одной закладке также удается продлить благодаря ограниченной подаче воздуха точно в зону горения.
Для обычных котлов также существуют решения, позволяющие обойтись без частой подгрузки топлива. Рядом устанавливается шнековый питатель с бункером, куда можно загрузить солидную порцию мелкофракционного топлива – опилки, древесные гранулы (пеллеты) или угольную крошку.
Мощность котла
- Как выполнить тепловой расчет отопительной системы при известных параметрах отапливаемого дома?
Потребность дома в тепле рассчитывается по формуле Q=V*Dt*k/860, в которой:
- Q — мощность котла в киловаттах;
- V — отапливаемый объем (в м3);
- Dt — разница между уличной температурой и температурой в помещении;
- k — коэффициент теплопотерь, связанный с качеством утепления дома.
Распределение температур самой холодной пятидневки по территории России.
Вот значения санитарных норм для жилых помещений:
| Описание помещения | Температура, С |
| Комната в середине дома, абсолютный минимум зимней температуры выше -31С | 18 |
| Комната в середине дома, абсолютный минимум зимней температуры ниже -31С | 20 |
| Угловая или торцевая комната, абсолютный минимум зимней температуры выше -31С | 20 |
| Угловая или торцевая комната, абсолютный минимум зимней температуры ниже -31С | 22 |
Коэффициент утепления подбирается из следующего ряда:
Утепленный фасад, энергосберегающее остекление или тройные стеклопакеты — 0,6-0,9;
Наружное утепление фасада пенопластом.
- Стены в 2 кирпича, окна с остеклением в две нитки — 1-1,9;
- Стены толщиной в кирпич, окна с остеклением в одну нитку — 2-2,9;
- Полное отсутствие утепления (холодный склад, ангар) — 3-4.
Давайте в качестве примера рассчитаем проект системы отопления для следующих условий:
- Одноэтажный дом размером 6х8 метров с потолками высотой 3 метра расположен в Инкермане (температура самой холодной пятидневки — -11 С);
- Толщина каменных стен — около 50 см;
- Остекление окон — в одну нитку.
Я привел параметры вполне реального дома, стоящего прямо перед моими окнами.
Очевидно, что в небольшом по площади доме все комнаты будут угловыми или торцевыми. Поэтому внутреннюю температуру мы принимаем равной 20С.
Толщина стен и остекление окон дают коэффициент утепления 1,8 — 2,0.
Считаем: Q=6*8*3*(20 — -11)*2/860=10 КВт (с округлением до целого значения).
Наш выбор — 10-киловаттный котел.
Проектирование и порядок выполнения работ по обустройству систем отопления
Выполняя проектирование отопления частного дома, нельзя допускать ошибок, даже малейших. Самое малое в чем они могут проявиться – лишние денежные расходы на их устранение. Большие строения требуют больше времени на подсчеты, планировку, привлечение множества специалистов, включая смежных. Но и маленький домики могут во многом потерять, если к вопросу создания проекта подойти поверхностно или несерьезно.
Даже те, кто привык делать все самостоятельно, не рискнет обустроить систему отопления без предварительных расчетов, рабочего чертежа, эскиза отопительной системы целиком.
В любом случае, порядок работ по обустройству отопительной системы следующий:
- Разработка и развернутый расчет проекта в подробностях.
- Закупка нужного оборудования труб, комплектующих.
- Монтажно-строительные операции и работы под строгим контролем специалистов.
- Прием готовой работы соответствующими службами.
- Первый запуск, устранение при необходимости недочетов.
- Окончательный пуск и приемка проекта пользователем – сдача готовой работы.
- Составление договора об гарантийном и послегарантийном обслуживании и, при необходимости, проведение всего спектра ремонтных работ.
Стоимость и тип проекта будет зависеть от расположения региона, климатических условий, размера отапливаемой площади, сложности выполнения монтажно-строительных работ, использования оборудования и спецтехники.
Если разработку проекта отопления можно доверить только профильным специалистам, то выбор вида топлива, и, соответственно типа котла – это полностью ваша задача. Впрочем, если есть какие-либо сомнения, то консультации профессионалов будут нелишними.
Рабочий проект предусматривает не просто разводку отопления по комнатам – это выкладки расчетов и чертежи оборудования Источник liveinternet.ru
Классы отопительных радиаторов
Классификацию отопительных радиаторов можно обозначить следующим перечнем:
- секционные;
- трубчатые;
- панельные;
- пластинчатые.
Секционные
Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.
Плюсы
Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.
Минусы
Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.
Трубчатые
Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.
Плюсы
Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.
Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.
Минусы
К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).
Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.
Панельные
Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.
Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.
Плюсы
Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.
Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.
Минусы
Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.
Пластинчатые
Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.
Плюсы
Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.
Минусы
Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.
Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.
Виды тепло- и энергоносителей для систем отопления в частном доме
Отпление в частном доме по типу используемого энергоносителя может быть:
- Электрическим.
- Газовым.
По типу теплоносителя:
- Водяным.
- Воздушным.
Каждую из систем отопления подробно разберем в следующих разделах.
Классификация и особенности водяного отопления с газовыми или электрическими котлами
Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:
- Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
- Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.
Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.
Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.
Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:
- Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
- Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.
Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:
- Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
- Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
- Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
- Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.
Подключение электрического котла
Теплые полы
В соотвествии с техническим заданием проектом отопления предусмотрено устройство водяных теплых полов в отдельных помещениях жилого дома. Расчетная температура поверхности полов принята на уровне +27 градусов. Способ укладки и крепления греющих контуров принят для наливных бетонных полов.
В местах пересечения температурных швов предусмотрена укладка греющих труб в защитных пластиковых гофрированных гильзах.
В проект отопления входят чертежи системы теплых полов для каждого этажа.
Проект системы теплых полов на плане 1 этажа дома (иллюстрацию можно увеличить)
Проект системы теплых полов на плане 2 этажа дома (иллюстрацию можно увеличить)
Схема прокладки инженерных магистралей в полу (иллюстрацию можно увеличить)
В этом разделе мы не ставили целью опубликовать весь пакет документов, входящих в проект отопления. Нужно заметить, что некоторые проекты представляют собой многостраничные документы с большим количеством чертежей и схем различного формата. Поэтому полная публикация проектов в интернете в удобном для всех пользователей формате не только затруднительна, но и нецелесообразна.
Если вы заинтересованы в разработке проекта отопления или у вас есть вопросы по его созданию, то лучше обратиться к нашим специалистам по телефону (495) 740-22-49.
Газовое отопление частного дома
Газовое отопление частного дома используется чаще всего. Современные газовые котлы достаточно удобны в эксплуатации, безопасны и экономичны, имеют высокий КПД. Однако установка такого оборудования возможна только в том случае, если поблизости от дома имеется магистраль газопровода. При этом необходимо получить разрешение на установку котла в соответствующих инстанциях.
Еще совсем недавно газ считался одним из наиболее дешевых источников топлива, однако в настоящий момент ситуация изменилась. Истощение природных ресурсов приводит к повышению цен на данный вид энергоносителя, что в скором времени может сделать использование газа для обогрева крайне невыгодным. В странах западной Европы наблюдается снижение популярности этого вида отопления. В 2008 году доля газовых котлов там составляли порядка 28% от общего количества отопительных систем, в наши дни эта цифра уменьшилась до 22%.
Проведение газовых коммуникаций стоит достаточно дорого, поэтому прежде чем решиться на такой шаг, следует хорошо подумать о перспективах этого вида отопления, однако если у вас в доме уже имеется газопровод, то установка котла является достаточно простым и удобным способом решения вопроса обогрева жилища.
