Самодельный дымоход: технология изготовления и установки

Как выложить своими руками?

Возведение кирпичного дымохода включает следующие этапы.

Установка гильзы

Соединение дымохода с печью производится с помощью специальной металлической или асбестовой гильзы. Если она заранее не установлена в печи, то придется временно разобрать кладку и смонтировать ее.

Кладка внутреннего дымохода

Она начинается с поверхности печи или от фундамента. Для закрепление кирпичей используется глиняно-песчаный или глиняно-цементно-песчаный раствор. В последнем случае используется такая рецептура – песок (5 частей), глина (2 части), цемент (1 часть).

Применяется ложковая и тычковая кладка. Ширина шва составляет 5-8 мм. Максимальная ширина может составлять 15 мм. Для кладки трубы используется в основном целый кирпич. При необходимости его резки следует использовать болгарку. Возведение дымохода осуществляет путем рядовой укладки с перевязкой рядов.

Вертикальный шов в ряду должен приходиться на средину кирпича в смежных рядах. Формирование ровного внутреннего канала осуществляется с использованием шаблона. По мере увеличения высоты трубы шаблон плавно поднимается вверх, обеспечивая одинаковый размер трубы по всей высоте дымохода.

Для обеспечения гладкости стенок рекомендуется оштукатурить их с внутренней стороны. В соответствии со схемой-порядовкой устанавливается задвижка и дверца очистного окна.

Формирование выдры и распушки

Первое расширение толщины стенок дымохода (распушка) осуществляется, не доходя 5 рядов до потолочного перекрытия. Увеличение толщины обеспечивается постепенно. Каждый ряд утолщается на 1/8 ширины по сравнению с предыдущим рядом.

По достижении толщины 25 см укладываются цельные кирпичи. Так ложится 3-4 ряда. Между потолочным перекрытием и распушкой оставляется зазор порядка 30-35 мм. Выдра кладется аналогично. Всего она состоит из рядов кирпичей.

Кладка стояка и шейки дымохода производится по размерам внутреннего дымохода. Для повышения прочности распушки и выдры кирпичи в них ложатся на цементно-песчаный раствор. Через каждые два ряда рекомендуется установка армирующего пояса из стальной проволоки диаметром 6-8 мм.

Кладка оголовка

На конце трубы формируется дефлектор из 2-х рядов кирпича. В первом ряду толщина стенки увеличивается на 1/8 ширины, а во втором – на половину ширины кирпича. За образовавшийся выступ зацепляются элементы крепления колпака. Он обычно выполняется их оцинкованной или нержавеющей стали.

Важным этапом строительства дымохода считается наложение защитных покровов. Чрезмерное охлаждение газов в канале и промерзание трубы отрицательно сказывается на работе системы и уменьшает ее срок службы. С учетом этого наружные элементы утепляются.

Наиболее распространенный вариант утеплителя – базальтовая, минеральная вата. Она плотно закрепляется на поверхности кирпичной стенки, а сверху покрывается пленочной гидроизоляцией и пароизоляцией. Такую защиту сверху необходимо оштукатурить. При наличии финансовых возможностей внешнюю отделку можно сделать из облицовочного кирпича.

Сила тяги

Факторы, влияющие на силу тяги:

  • высота трубы;
  • состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
  • наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
  • установка дефлектора;
  • качество утепления;
  • подвод воздуха к топке.

От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

  • высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
  • мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
  • материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Материалы и инструменты

При строительстве дымохода важно правильно выбрать материал и заранее подготовить необходимый инструмент

Особое внимание уделяется главному стройматериалу – кирпичу. Однако не следует забывать о качестве раствора. Надежность и безопасность трубы зависят также от герметика и защитных материалов

При подготовке инструмента надо помнить о том, что для кладки потребуется не только цельные кирпичные половины, но и их половинки. Для этого придется использовать инструмент для качественного разрезания кирпича

Надежность и безопасность трубы зависят также от герметика и защитных материалов. При подготовке инструмента надо помнить о том, что для кладки потребуется не только цельные кирпичные половины, но и их половинки. Для этого придется использовать инструмент для качественного разрезания кирпича.

По ходу возведения конструкции необходимо постоянно контролировать качество кладки, что требует соответствующих измерительных и контролирующих инструментов.

Выбор материалов

Качество кирпича для дымоходов определяет ГОСТ 8426-75. Не стоит экономить на основном материале. Необходимо использовать хорошо отожженный, красный кирпич с маркой не ниже 200. Такие изделия отличаются звонком звуком при постукивании по нему.

По форме кирпич должен представлять правильный параллелепипед. Оптимальный размер 25х12х7 см. Нельзя для кладки дымохода использовать силикатную разновидность. Белый кирпич имеет низкую стойкость к резким перепадам температур.

Раствор играет важную роль при строительстве дымохода. По аналогии с кладкой печи напрашивается вариант глиняно-песчаной смеси. Однако она хороша в помещении, а при воздействии осадков может вымываться. С учетом этого обстоятельства рекомендуется применять несколько типов растворов:

  • Глиняно-песчаный раствор. Он используется для кладки внутреннего дымохода. В зависимости от жирности глины соотношение компонентов составляет от 1:1 до 1:3.
  • Известково-цементный раствор. Его используют для возведения стояка внутри чердачного помещения.
  • Цементно-песчаный раствор. Он необходим для кладки надкровельной части трубы. Наиболее часто применяются смеси цемента и песка в пропорции 1:3 или 1:4.

Для того чтобы упростить работу, можно использовать готовую сухую смесь для кладки кирпичных дымоходов. Ее достаточно развести до консистенции густой сметаны, добавляя воду и тщательно перемешивая. Для герметизации системы следует приобрести герметик с рабочей температурой до 1000 градусов.

Инструмент

При строительстве кирпичного дымохода потребуется следующий инструмент:

  1. Кирпичная кладка – кельма или мастерок, молоток (кирочка), киянка или резиновый молоток, расшивка, швабровка, правило, порядовка из дерева.
  2. Приготовление раствора – лопата (растворная), строительный миксер, мерная тара, емкость для разведения раствора.
  3. Проведение контроля – строительный уровень, отвес, рулетка, угольник, металлическая линейка, шнур причалка.

Для качественного разрезания кирпича лучше использовать болгарку. При необходимости заливки фундамента следует приготовить вибратор. Для очищения от грязи и излишнего раствора потребуется металлическая щетка, ветошь.

Устройство дымохода

Эффективная работа дымоходной шахты, напрямую зависит от нескольких критериев. Например, сечения, высоты и материала из которого он выполнен.

Что необходимо учитывать в процессе устройства подобной конструкции:

Размер выходного отверстия отопительного устройства должен быть немного меньше, чем сечение дымоводного канала. Если диаметр будет немного больше, то понадобится дополнительный переходник, который будет регулировать процесс выведения дыма.

Особое внимание необходимо уделить горизонтальной части конструкции. Теплый воздух быстро движется наверх. Здесь быстро начинает оседать сажа и продукты горения

Здесь быстро начинает оседать сажа и продукты горения.

Для банной печи, лучше всего использовать вертикальный дымоход. В некоторых случаях, можно проложить металлическую трубу. В процессе фиксации рекомендуется соблюдать правильный угол наклона. Он должен составлять не более 2-х метров.

Расчет

Достаточно точный расчет площади сечения просвета круглого дымового канала пристяжного дымохода для приборов малой мощности можно провести по номограмме на рис. Если канал квадратный или прямоугольный, полученное значение умножается соотв. на 1,2 или 1,5 (врезка на графике). Для прямого дымохода номограмма дает несколько завышенные значения; в таком случае дымоход обязательно должен быть снабжен шибером.

Данные для расчета дымохода

На мощность до 20-22 кВт, для пристяжного дымохода, обязательно с шибером, семейство кривых может быть аппроксимировано (продолжено) прямой по коричневой стрелке. Тогда необходима будет однократная начальная регулировка тяги под минимальный расход топлива.

Мощности 20-30 кВт – «глухая» область: погрешность упрощенного расчета приводит к чрезмерному расходу топлива. Нужен точный расчет для конкретного прибора в конкретных условиях эксплуатации. Выбор дымохода для мощностей 32-45 кВт можно провести по табл. внизу на рис. Промежуточные значения вычисляются как среднее геометрическое, не среднее арифметическое!

Общие правила расчета таковы:

  1. Высотой дымохода считается расстояние по вертикали от пода топки (головки горелки) до устья дымовой трубы;
  2. Изгибы дымового канала не учитываются, если дымоход выполнен согласно СНиП 41-01-2003, см. выше;
  3. Увеличение тяги путем наращивания дымохода без увеличения его просвета неээфективно;
  4. Высокий узкий дымоход наиболее склонен к пульсации тяги;
  5. На мощностях свыше 12 кВт, если дымоход с шибером, минимального расхода топлива легче добиться с дымоходом наибольших из возможных высоты и сечения канала;
  6. Для приборов мощностью до 10 кВт следует, наоборот, выбирать как можно более низкий и узкий дымоход, как наименее подверженный действию ветра, т.к. напор газов от маломощной топки/горелки слаб против задувания в трубу.

Пошаговая инструкция по изготовлению дымохода

Давайте разберем, как сделать дымоход своими руками и его пошаговую инструкцию.

Особенности конструкции

Строение сооружения дымоходов бывают нескольких типов:

  1. Прямой. Он проходит безо всяких изгибов, прямо через потолок и кровлю. Самая простая система, в плюсах которой – быстрый выход газов вверх, в минусах – такая же быстрая потеря тепла.
  2. Прямой дымоход с поперечными перемычками, благодаря которым выработанное тепло сберегает больше, чем в первом случае.
  3. Лабиринтный. Из-за медленной подачи наверх газов сгорания, благодаря чему сильнее нагревается сам котел, происходит усиленный теплообмен. Подобному устройству следует отдать честь.
  4. Модульный. Такие агрегаты изготавливаются из металлических труб и применяются только при газовом отоплении.

Преимущества и недостатки

Перед тем как делать дымоход, следует учесть все вышеперечисленные «за» и «против», поскольку это напрямую влияет на долговечность вашей отопительной системы, то как она будет установлена и в дальнейшем обслуживаться.

Выбор материала

Сначала вам нужно определить, какого типа котел или печь вы желаете установить в своем помещении:

  • Если вам нужен твердотопливный котел, камин, простая или банная печь, тогда лучше всего купить кирпич или же керамику. Этот материал выдерживает самые высокие температуры.
  • Если у вас газовый котел, как мы уже отмечали, берите стальные трубы или из нержавейки. Их жаростойкость достаточна для таких целей.
  • Если ваш котел будет работать на опилках или жидком топливе, тогда подойдут и профильные трубы.

Подготовка раствора

В основном раствор нужен для кирпичной кладки:

  • известковый. Подходит для того, чтобы возвести трубу печи выше крыши. В него входят: известь, песок, цемент, гипс и вода;
  • цементный. Самый стойкий. Изготавливается из цемента, песка и воды;
  • известково-гипсовый. Подходит как для выкладывания самой печи, так и для ее декорированной отделки. В его составе: гипс и известковое тесто.

Порядок кладки основных частей

Начинать выкладывать дымоход необходимо с верхушки печи или камина. В первую очередь выложите насадную трубу, непременно привязывайте каждый ряд. Далее необходимо скопировать строение стен и перегородок.

При этом:

  • строго следите за вертикалью и горизонталью всех укладываемых деталей;
  • толщина слоя раствора, которым вы выкладываете кирпич, не должна быть ниже 5 мм и выше 10 мм;
  • заделку швов выполняйте по всем правилам, ничего не упуская, чтобы исключить проникновения искр из трубы наружу;
  • используйте только качественные материалы.

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

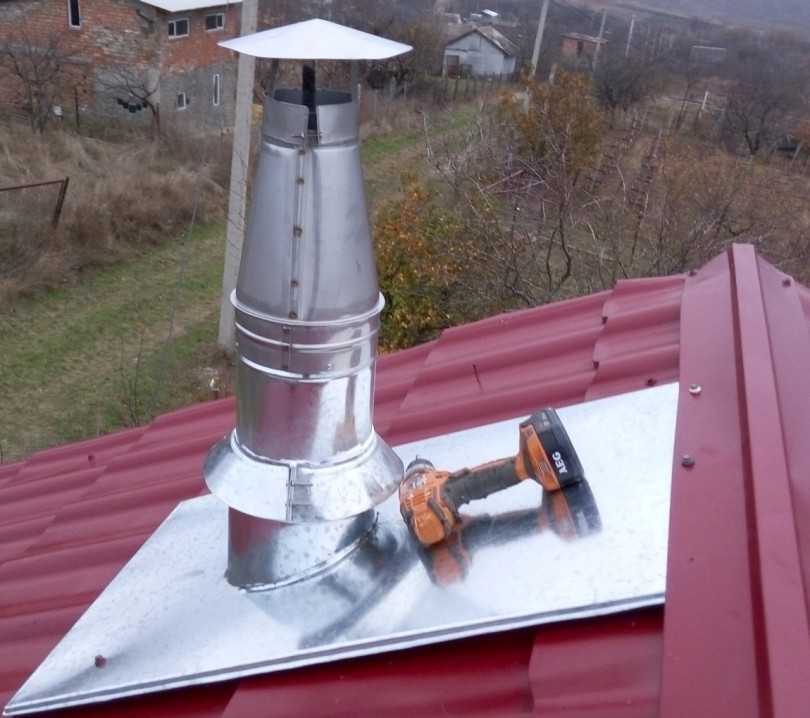

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

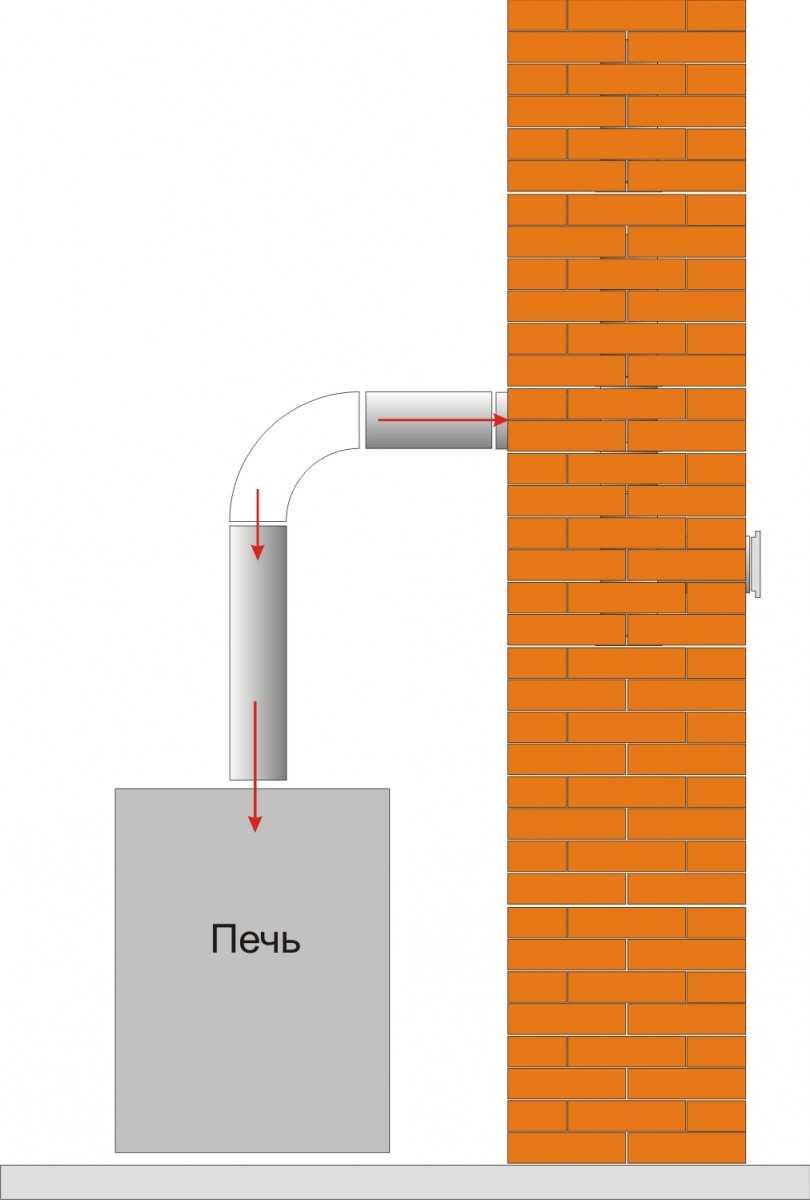

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Свойства дымохода из кирпича

Основным назначением дымохода является максимально полное удаление отработанных газов и создание хорошей тяги, без которой невозможно поддержание эффективного процесса горения. Конструкция из кирпича обладает положительными свойствами и не свободна от недостатков.

К плюсам такой разновидности изделия относится его более низкая стоимость по отношению к дымоходам, изготовленным из сэндвич-труб. Средний срок службы тоже значительно выше и составляет около тридцати пяти лет, зачастую превышая это значение.

Помимо этого, труба из кирпича придает архитектурному облику дома законченный вид, идеально сочетаясь визуально со многими видами кровельных покрытий, в частности, с черепицей. Поэтому традиционное решение в виде кирпичной трубы пользуется популярностью и в настоящее время.

К недостаткам такого дымохода относится его большой вес, требующий создания надежного основания, продолжительность и сложность его возведения. При строительстве надо тщательно соблюдать все технологические нормы, отступление от них грозит очень неприятными последствиями.

Для доставки элементов конструкции требуется специальный транспорт, который придется заказывать и оплачивать. Помимо этого, прямоугольная форма внутреннего сечения не является идеальной для удаления истекающих газов, они завихряются в углах и ухудшают естественную тягу. В любом случае, через некоторое время может возникнуть необходимость в прочистке дымохода.

Особенности изготовления дымохода для бани

При возведении дымохода в бане нужно учитывать следующие обстоятельства:

Помещение парной отличается повышенной влажностью, поэтому стальной дымоход лучше делать из нержавеющей стали.
Чтобы прогреть баню, печь приходится топить в форсированном режиме. Следовательно, банный дымоход подвергается более высоким термическим нагрузкам, чем в случае с обычной отопительной печью, поэтому делать его лучше из жаростойкой стали

Вторым следствием является обильное образование искр, поэтому дымоход лучше оснастить искроуловителем, даже если кровля покрыта негорючим материалом.
Нагретая до высокой температуры стенка стального дымохода будет источником жёсткого инфракрасного излучения, оказывающего негативное воздействие на кожу посетителей парной, поэтому трубу нужно обложить кирпичом, камнем или хотя бы базальтовым картоном.
Принимая во внимание особенности эксплуатации дымохода в бане, лучше сделать его из жаропрочной нержавеющей стали

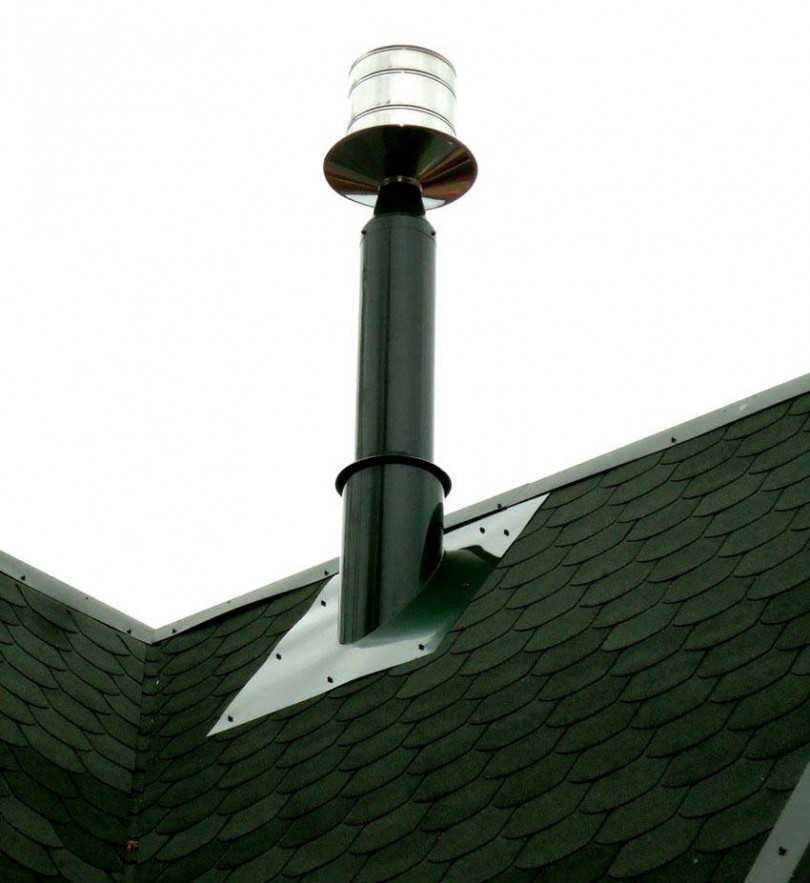

Для прохода через кровлю можно использовать кровельный уплотнитель «Мастер Флеш», который получил высокую оценку пользователей из-за своей универсальности и простоты установки. Эти преимущества обусловлены его эластичностью — материалом уплотнителя служит силикон или высококачественная резина. Таким образом, изделие можно установить на трубе любого диаметра и при любом уклоне кровли. На трубу «Мастер Флеш» надевается с трудом, поэтому его целесообразно смазать, к примеру, шампунем.

Основные параметры дымоходов

Задачей дымоходной системы является отведение продуктов сгорания топлива из топочной камеры за пределы помещения и создание тяги для поддержания процесса горения.

Исходя из функций, выдвигаются и соответствующие требования к конструкции:

обеспечение пожарной безопасности

Особое внимание уделяется безопасным расстояниям до стен помещения и участкам прохода через перекрытия и перегородки;
правильный выбор высоты трубы. Она обеспечивает необходимую тягу и безопасный вывод продуктов горения

Минимально допустимая высота составляет 5 м;
толщина дымоходных стенок и утеплители должны обеспечивать надежную защиту от высокой температуры отводимых газов и переохлаждения канала при низких температурах снаружи;
в канале не должно быть преград для газового потока – неровностей, излишних изгибов, засоров и т.д. Размеры канала должны быть достаточными для прохождения газов;
дымоходный канал должен быть надежно загерметизирован. Проникновение дыма внутрь помещения может привести к отравлению человека;
материал конструкции должен быть стойким к высоким температурам и агрессивному воздействию газа, а также наличию температурного градиента (с внутренней и внешней стороны);
сверху дымоход должен быть надежно защищен от осадков.

Помимо специфическим требований, дымоходная конструкция должна соответствовать общим строительным нормам. Она должна иметь достаточную механическую прочность и долговечность.

Советуем почитать: Какие существуют СНиПы и нормы на строительство частных домов

Конструктивные особенности

Для того чтобы обеспечить надежную работу дымохода, он составляется из нескольких основных частей:

  1. Внутренний дымоход. Он простирается от поверхности печи почти до потолочного перекрытия. Его верхняя граница обычно расположена на 4-6 рядов кирпичей ниже потолка. На этом участке предусматривается задвижка для регулирования тяги и отверстия для чистки канала.
  2. Распушка или потолочная разделка. Она предназначена для безопасного прохождения трубы через потолочное перекрытие. Для этого увеличивается толщина стенок дымохода, при этом внутренний канал имеет неизменные размеры. Шейка распушки начинается на 5-6 кирпичей ниже потолочного перекрытия.
  3. Стояк или внешний дымоход. Это участок трубы от распушки до кровли, т.е. часть дымохода, пересекающая чердачное помещение.
  4. Выдра – увеличение стенок дымохода для прохождения кровли. Этот элемент предотвращает попадание влаги внутрь помещения в зазоре между трубой и кровлей. Стенки выдры имеют толщину не менее чем на 10 см большую по сравнению со стояком.
  5. Шейка дымохода. Это часть дымохода над кровлей.
  6. Оголовок. Этот завершающий элемент включает дефлектор (утолщение стенок) и защитный колпак для исключения попадания осадков в канал.

Коренная разновидность кирпичного дымохода включает дополнительно индивидуальный фундамент. Расположение трубы должно быть вертикальным. Горизонтальные участки допускаются только по мере острой необходимости, причем их суммарная длина не должна превышать 90-100 см.

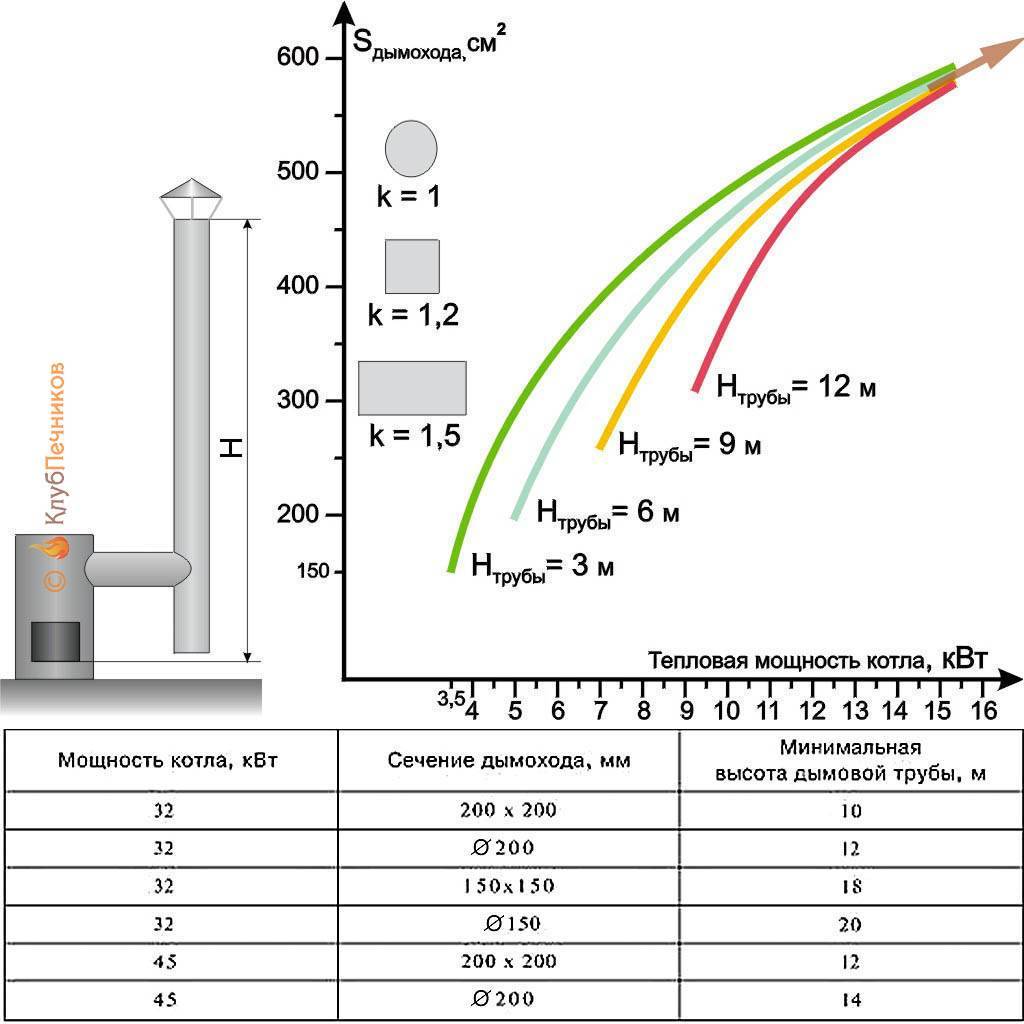

Выбор сечения канала

Важнейший параметр любого дымохода – внутреннее сечение канала. От него зависит выводящая способность и тяга. С увеличением мощности печи увеличивается и площадь поперечного сечения трубы. Рекомендуется такое сочетание мощности и размеров дымохода:

  • не более 3,4-3,6 кВт – 14х14 см, т.е. кладка в полкирпича;
  • 3,6-5,3 кВт – 14х22 см;
  • 5,3-6,9 кВт – 20х27 см;
  • более 7 кВт – 27х27 см, т.е. в 2 кирпича.

Мощность печи можно рассчитать по формуле W=Vх0,63х0,8хQ/Т (кВт), где:

  • V — объем топливной камеры (куб. м);
  • Q — теплопроводность топлива (кВТхч/куб.м);
  • Т — время горения одной загрузки топки.

Определение высоты дымохода

Второй важнейший параметр дымоходной трубы – ее высота. Она должна составлять не менее 5 м в расчете от колосниковой решетки печи до верхнего края оголовка дымохода. Этот параметр корректируется с учетом высоты дома и конструкции крыши, т.к. труба должна выходить наружу на безопасное расстояние.

Надкровельная часть дымохода (шейка и оголовок) поднимается на строго нормируемую высоту:

  • в случае плоской крыши – не менее 1 м;
  • для двухскатной крыши – при удалении от конька менее 1,5 м – на 0,5 м выше конька; при удалении 1,5-3 м – не ниже уровня конька; при большем расстоянии – срез трубы образует с коньком угол не более 10 градусов по отношению к горизонту.

При изготовлении кровли из материала, способного к возгоранию, оголовок поднимается минимум на 1,5 м от поверхности крыши. Если в непосредственной близости расположена более высокая постройка, то труба дымохода поднимается на 0,5 м выше конька этого строения.

Правила расчета системы

Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала. Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:

  • Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
  • Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
  • Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.

При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:

  • Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
  • Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
  • При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
  • При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
  • Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.

Требования к обустройству дымоходов

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:

  • Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
  • В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.

Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.

проход дымохода через деревянное перекрытие

Чистка дымохода

Важным моментом является чистка дымохода своими руками. Для этого в его нижних точках устанавливается металлическая дверца, предоставляющая возможность выбирать золу. Чистка происходит следующим образом:

  • выключается отопительный прибор;
  • дается время для полного остывания системы вентиляции;

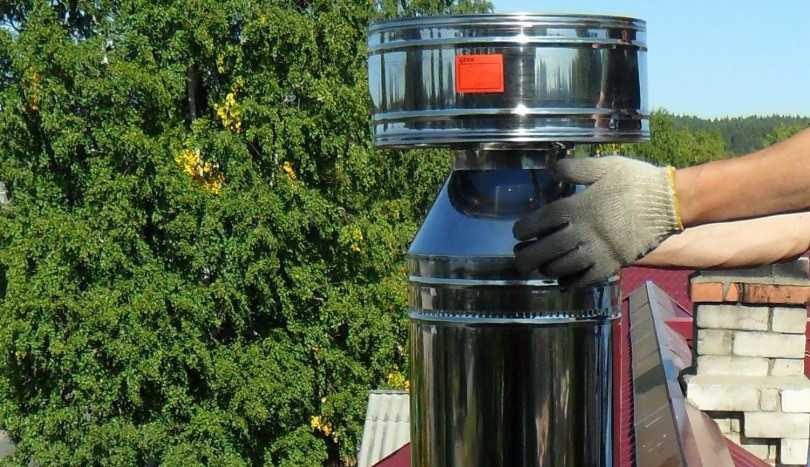

  • на верхней части конструкции дымохода снимается дождевик;
  • подбирается деревянный шест, длиной равной длине дымохода, на него наматывается тряпка;
  • такая конструкция всовывается внутрь трубы и происходит ее чистка;
  • после этого открывается нижняя дверца и вынимается сажа, это действие происходит несколько раз до полного очищения трубы.

Можно считать, что работа окончена. Закрывается дверца, устанавливается дождевик на место. Спичкой проверяется тяга. После чего запускается отопительный прибор.

Чистку дымохода необходимо производить перед каждым отопительным сезоном. Это позволяет извлечь посторонние предметы из полости трубы, убрать паутину, вымести маслянистую сажу.

В результате увеличивается тяга обогреваемого прибора и его КПД.

Стальной дымоход – выбор сечения и высоты

Чтобы тяга у дымохода всегда была хорошей, труба должна возвышаться над уровнем очага как минимум на 5 метров.

Также необходимо учитывать расстояние между крышей и концом выступающей наружу трубы:

  • Если крыша плоская, то минимальное расстояние должно составлять 50 см.;
  • Крыша с уклоном обязывает руководствоваться коньком – 1,5-метровый промежуток между коньком и трубой приветствует 0,5-метровое возвышение дымохода над самой верхней точкой кровли, 1,5-метровый промежуток – оголовок идет горизонтально относительно конька, 3-метровый промежуток – труба монтируется ниже конька при условии, что угол между последним и оголовком равен 10°.

Отдельного внимания заслуживает сечение стальной трубы. Здесь выясняется, что дымоход для котла своими руками подбирается в зависимости от мощности последнего.

  • Агрегаты мощностью до 3500 Вт приветствуют трубы с сечением 140х140-140х200 мм;
  • При мощности 3500-5000 Вт стоит делать акцент на сечение 140х200-140х270 мм;
  • Сверхсильные котлы мощностью 5000-7000 Вт требуют дымоход с сечением от 140х270 мм.

Обратите внимание!

  • Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

  • Пергола на дачном участке своими руками: пошаговая инструкция с фото и описанием
  • Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)

Создание системы обогрева приветствует подбор дымохода исходя из мощности котла, а не наоборот.

https://youtube.com/watch?v=qxnxVgc8cHs

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
