Отопительные котлы на твердом топливе

Нюансы в монтаже твердотопливных агрегатов

К твердотопливным котлам существуют свои стандарты монтажа и требования безопасности, которые обязательны к применению, игнорировать их нельзя.

Вентиляция. Вентиляция должна быть продумана до мелочей, большинство продуктов горения выходит через дымоход, который тоже должен быть установлен в соответствии с требованиями (установку дымохода можно посмотреть на видеоуроке). Также в котельной должна быть установлена естественная или принудительная вентиляция  для поступления кислорода и выведения угарного газа (опасен для человека).

Пожарная безопасность. Все соприкасающиеся части и близлежащие поверхности должны быть огнеупорными. Пол и стены необходимо защитить от перегрева или попадания искр.

Уход

За котлом важно следить, вовремя производить очистку, докладывать топливо и проверять исправность автоматизации.

Контроль и регулировка температуры

Как известно, обязательным условием для процесса горения является подача воздуха. При чем от интенсивности этой подачи напрямую зависит скорость горения. Этот принцип используется в конструкции твердотопливных котлов, где для регулировки поступления воздуха имеются механические заслонки и шиберы.

Для такой схемы устройства твердотопливного котла отопления характерна простота и надежность: заслонку прочно скрепляют со специальным регулятором. Если температура чрезмерно поднимется, это провоцирует расширение стенок регулятора и следующее за этим опускание заслонки. В итоге снижается интенсивность поступления кислорода в топочную камеру. Процесс остывания регулятора активизирует обратный процесс поднятия заслонки: воздух получает возможность поступать в большем объеме, увеличивая тем самым интенсивность горения.

На первый взгляд может показаться, что учитывая принцип работы твердотопливного котла длительного горения, такая схема управления процессом горения слишком примитивна и архаична. Однако именно простота служит залогом ее эффективности и надежности. Это объясняет широкое распространение шиберной регулировки в большинстве моделей твердотопливных отопительных котлов. Строго говоря, такой подход до сих пор не испытывает особой конкуренции, т.к. в этом случае не требуется дорогостоящая электроэнергия.

Регулятор тяги

Процесс горения напрямую зависит от наличия воздуха. Если перенести это утверждение на работу отопительного устройства, то чем больше воздуха, поступает в топочную камеру, тем быстрее и с большей температурой происходит сгорание топлива. Другими словами: подачей воздуха в камеру сгорания топлива можно регулировать степень нагрева теплоносителя. В конструкции твердотопливных систем отопления для этой функции предусмотрена воздушная заслонка. Изменением положения заслонки создаются условия, при которых горение топлива происходит по заданной пользователю схеме.

Единственная проблема: владелец котлоагрегата должен регулировать положение воздушной заслонки вручную, опираясь на показания термометра и собственный опыт. Для автоматизации этого процесса был придуман автоматический регулятор тяги.

Принцип работы регулятора: при воздействии температуры на термоэлемент, он меняет свою форму и через шток воздействует на рычаг, который с помощью цепочки соединяется с воздушной заслонкой котельной установки. При изменении температуры теплоносителя, автоматически меняется положение воздушной заслонки. Регулятором устанавливается верхний температурный предел.

Чтобы настроить регулятор тяги для твердотопливных котлов своими руками, нужно выполнить следующие действия:

• Установите  регулятор в отопительную установку. В зависимости от модели котла, может быть предусмотрен как горизонтальный, так и вертикальный монтаж устройства. Каждому варианту монтажа соответствует определенный цвет шкалы на регуляторе. На этом этапе цепь не подсоединяется к воздушной заслонке и свободно свисает.
• Настройте (выбрав соответствующий ориентации цвет шкалы) желаемый температурный показатель теплоносителя и произведите запуск котельной установки.
• При достижении температуры теплоносителя значению, выставленному вами на терморегуляторе, закройте воздушную заслонку, оставляя щель 2-3 мм.
• Закрепите цепочку на тяге заслонки.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

• Твердотопливные котлы длительного горения с водяным контуром — отечественные производители
• Твердотопливные котлы длительного горения с водяным контуром — зарубежные производители

Проектирование и монтаж газового отопления

Одно из главных требований к котельной с газовым котлом — правильная вентиляция.

Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:

• эскиз;
• технико-экономическую разработку;
• составление монтажных схем;
• составление рабочего проекта.

На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.

Действия по этапам

Порядок действий выглядит следующим образом:

1. Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной. контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
2. Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
3. Врезка в газопровод и подключение дома к общей линии.
4. Установка и подключение котла к системе.
5. Подача теплоносителя в систему, выполнение пробных запусков и проверки.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Виды твердотопливных котлов

В настоящее время существует множество видов различных котлов отопления и топливо для них совершенно разное, но традиционные виды топлива, такие как уголь и дрова всё равно остаются самыми распространенными. При покупке современного котла многих людей пугает то, что за ним необходимо постоянно следить и добавлять топливо. Данная проблема решена, созданы специальные твердотопливные котлы, которые работают долгое время без вмешательства человека.

1. Первый вид котла называется чугунным. Он предназначен для сжигания такого топлива как уголь и дрова. Несмотря на все свои положительные стороны всё же зависим от человека и энергоснабжения. Дрова в таком котле горят, как правило, не более 5 часов, а значит и топливо нужно постоянно добавлять. В настоящее время отечественный и зарубежный производитель выпускает такие котлы, одни из них носят название КЧМ и Solida.
2. Второй вид во многом отличается от первого и носит название — пиролизные котлы отопления. Присутствует наличие двух камер сгорания, в одной из которых горит топливо, погруженное в котёл, а во второй догорает синтез газа. Основной вид топлива — древесина. Превосходит чугунный котёл временем горения, здесь оно составляет 10 часов. Один из самых успешных котлов такого вида называется Dakon, производство Чехия.
3. Пеллетные котлы, название происходит от слова пеллеты (гранулированная древесина). Именно ей необходимо отапливать помещение при помощи таких котлов. Отличается удобным дополнительным преимуществом — самостоятельно досыпает нужное количество топлива при помощи шнека и разжигает его. Время горения в этом случае зависит от модели котла и ёмкости его бункера. Но есть и существенный недостаток — сжигать в таком котле, что-либо, кроме древесных гранул нельзя.
4. Самый современный и востребованный вид — котлы длительного горения. В качестве топлива можно использовать дрова, опилки, уголь, торф. Превосходят свои аналоги во времени горения, с таким котлом не нужно вмешательство человека на протяжении 2 суток и более благодаря новейшей системе горения сверху вниз, это позволяет топливу не гореть, а тлеть долгое время.

Твердотопливные котлы хорошая альтернатива газу. В случае если вы живёте на даче или ваша улица не газифицирована, котёл длительного горения на углях дровах и другом топливе отлично отопят помещение любого размера.

Как выбрать твердотопливный котёл

При выборе котла следует уделить внимание следующим критериям:

• конструкция котла;
• принцип работы;
• мощность;
• вид используемого сырья;

В первую очередь следует обратить особое внимание на мощность. Это один из самых важных критериев и именно от него зависит работа котла, так как не каждая модель может справиться с слишком большой отопительной системой дома

Уточнять мощность котла нужно у специалиста, он сопоставит такие критерии, как площадь дома, климатический регион и даже высоту потолков. Примерную требуемую мощность можно подсчитать самостоятельно исходя из следующего правила: на 10 квадратных метров необходим 1 кВт мощности.

Ошибка в выборе мощности котла может плохо отразиться на качестве отопления. При меньшей степени обогрева в помещении будет холодно, а при большей оборудование может выйти из строя.

Место установки котла

Идеальным местом для котла считается легкодоступное отдельное помещение. Лучший вариант — отдельная комната в доме. Это позволит загружать топливо легко и с удовольствием. В зимнее время года желания выходить из дома в отдельную котельную, как правило, отпадает сразу.

Три важных правила в выборе места установки котла:

Проветриваемое помещение.В случае если в виде топлива используется дополнительный газ, возможна небольшая утечка. Если монтаж сделан правильно, бояться утечки не нужно, но в случае их длительного накопления высока вероятность отравления.

Глубокий погреб.Не самый лёгкий вариант установки котла, но все, же если в доме присутствует возможность установить его на глубине 2 — 3 метров от радиатора отопления это будет идеальный вариант

Благодаря такой установке не нужна дополнительная циркуляция, можно не использовать циркуляционных насосов, если же вариант установки только в доме, циркуляция обязательна, в случае её отсутствия или неправильной установки возможна утечка угарного газа, определить его наличие в помещении без специальных приборов невозможно, а отравиться им легко.

Дымоход.Важно обеспечить нужную тягу. В случае ошибки этих расчётов возможно снижение мощности котла и попадания продуктов горения в помещение

Производить монтаж дымохода должен специалист, так как легко ошибиться в этом нелёгком деле и потерять тепло.

При соблюдении всех правил твердотопливный котёл будет исправно работать долгие годы.

Реализации твердотопливных котлов с автоматикой

Автоматика присутствует на всех видах котлов: классическом, пиролизном и длительного горения.

От простых механических систем до наиболее продвинутых: электронных с возможностью удалённого управления и мониторинга через интернет.

Любая автоматическая электронная система для котлов отопления состоит из датчиков (температуры, давления, тяги, пламени), исполнительных устройств и контроллера, управляющего этими устройствами по заданной программе и показаниям с датчиков.

Управление шиберной заслонкой

Шибер устанавливается в любом твердотопливном котле на выходе из топки перед дымоходом и служит для регулировки тяги и скорости отвода газов, выделяющихся при горении топлива.

Правильная настройка шиберной заслонки значительно повышает КПД котла, а в случае её отсутствия большая часть полезной энергии будет просто «вылетать в трубу». А это вызывает повышенный износ котла и дымохода от перегрева.

Фото 1. Шиберная заслонка с электромагнитным приводом для автоматического твердотопливного котла, повышает его КПД.

Привод шиберной заслонки бывает как электромагнитным, обеспечивающим два положения (полностью открыта — приоткрыта наполовину), так и моторизованным, что позволит точнее контролировать сечение дымохода.

Датчик температуры устанавливается в рубашку котла. При повышении температуры теплоносителя автоматика прикрывает шибер, уменьшая тягу и понижая мощность работы котла, при понижении — наоборот, открывает и увеличивает мощность.

Вентиляторы

Другой способ регулировки тяги заключается в использовании вентиляторов для принудительной циркуляции воздуха в котле. Он позаимствован из промышленных агрегатов, где из-за объёмов топлива КПД играет важную роль.

Фото 2. Вентилятор поддува WPA X2 для котлов, работающих на твердых топливных элементах.

Выделяются два типа вентиляторов для котлов длительного горения:

• Вентилятор поддува — ставится перед топкой вместо дверцы зольника и влияет на подачу кислорода в топочную камеру, регулируя этим интенсивность горения топлива.
• Дымосос — ставится либо в начале дымохода (сразу после котла), либо в его конце.

Основная задача — регулировка тяги, а также её усиление, когда естественной тяги недостаточно для эффективной работы котла (из-за погодных условий или конструкции дымохода).

Скорость вращения вентиляторов, а, следовательно, и их влияние на тягу в системе может плавно регулироваться в широких пределах с помощью тиристорного блока управления.

Внимание! В случае недостаточной температуры теплоносителя, контроллер увеличивает тягу, изменяя обороты вентилятора. Если котёл слишком горячий, тяга уменьшается

Дверца зольника

Самый распространённый вариант автоматизации — регулировка раскрытия дверцы зольника (поддувала). Открывая или закрывая дверцу, изменяют естественную тягу и оказывают влияние на температуру котла.

Простейшие системы регулировки дверцы зольника — термомеханические. Устройство состоит из термочувствительной жидкости, пружины и цепочки для соединения с дверцей. Устанавливается в штатные отверстия котла, где обеспечивается термоконтакт с теплоносителем.

Фото 3. Регулируемая дверца зольника твердотопливного котла, как один из вариантов автоматизации.

На терморегуляторе устанавливается нужная температура. При перегреве жидкость расширяется, преодолевает силу упругости пружины и ослабляет цепь, дверца прикрывается, тяга уменьшается, и температура падает. В противном случае дверца открывается шире, и температура растёт.

Важно! Подобные системы не требуют питания и надёжны, но точность регулировки ограничена 5–10 °C. Электронные системы используют температурные датчики для контроля теплоносителя и электромеханические приводы, устанавливаемые на дверцу зольника. Работают аналогично, обеспечивая точность регулировки до 1 °C

Работают аналогично, обеспечивая точность регулировки до 1 °C

Электронные системы используют температурные датчики для контроля теплоносителя и электромеханические приводы, устанавливаемые на дверцу зольника. Работают аналогично, обеспечивая точность регулировки до 1 °C.

Поскольку электронные системы требуют постоянного питания, стоит озаботиться установкой источников бесперебойного питания (ИБП), чтобы при отключении электричества котёл не вышел из строя.

Автоматика для котла отопления (виды и устройство)

Ручные котлы с автоматикой

Для функционирования ручного котла уголь кладется на уже прогоревший слой. Интенсивность теплоотдачи регулируется открытием/закрытием заслонки вручную.

Данный класс отопительных агрегатов имеет свои плюсы: такие котлы легко производить и достаточно просто эксплуатировать, они сравнительно недороги и могут потреблять как разные виды угля, так и дрова.

К минусам следует отнести низкую теплоотдачу при высоких топливных затратах, необходимость часто добавлять дрова/уголь. На самом простом уровне такой вид котлов можно усовершенствовать за счет появления термостата, который контролирует степень поднятия заслонки при изменении температуры. Более сложные модели оснащены вентилятором и термометром, которые управляются простым регулятором.

Ручной котел с автоматикой

Котлы с автоматической подачей твердого топлива

Этот вид автоматизированных котлов представлен шнековыми агрегатами, механизм которых состоит из местонахождения топлива – бункера (ямы или просто помещения, где хранятся пеллеты или уголь-горошек), шнека (шнекового транспортера), подающего горючее в горелку, теплообменника и топки. Этот тип котлов представлен огромным количеством разноплановых моделей.

Как качественно и быстро сделать отопление теплицы своими руками в своем доме? Лучший и надежный котел газовый двухконтурный турбированный, подбираем здесь.

Существенным недостатком этого вида изделий является невозможность работы таких агрегатов на основе сжигания антрацита и необходимость использования длиннопламенного угля. С другой стороны плюс шнековых котлов в том, что пеллета (гранулы из древесной стружки и отходов) может выступать как альтернатива углю. На сегодняшний день именно отходы древесины называют одним из самых экономичных, энергосберегающих и экологичных видов топлива.

Существуют котлы с пневматической системой подачи топлива, которая основана на компрессоре подачи воздуха в пневмопроводах, по типу напоминающая пылесос. Интересно, что такая конструкция способна передавать топливо на расстояния до 1000 см и до 250 см в высоту.

Котел с автоматической подачей твердого топлива

Твердотопливные котлы длительного горения

Котлы этого типа имеют большое преимущество благодаря увеличенному объему топки. Особенностью таких устройств является установка в камере сгорания жаростойких деталей, которые улучшают качество сгорания твердого топлива. Условно этот тип отопительных устройств подразделяется на три подвида:

• классические котлы с увеличенным объемом топки;
• пиролизные котлы верхнего горения;
• котлы нижнего горения.

В среднем на одной загрузке такого рода агрегаты могут проработать до 26 часов. Ведущие производители твердотопливных котлов разработали модели, которые могут функционировать до 5 суток без дополнительной подачи топлива, а КПД такого рода агрегатов доходит до 90%. В пиролизных котлах горит древесный газ, выделение которого является результатом воздействия высоких температур. Он продувается через форсунки и горит бесцветным пламенем.

К преимуществам пиролизных котлов относят малое количество золы, образовавшейся в результате горение, и высокий КПД. К недостаткам – высокую цену и необходимость использования только очень хорошо просушенных дров.

Твердотопливный котел длительного горения

Автоматика для котлов, работающих на антраците

Данный тип агрегатов мало распространен, так как антрацит встречается в основном на территориях России, Украины, Китая. Принцип работы этого оборудования основан на получение тепла при переработке этого вида угля.

К преимуществам таких котлов можно отнести сравнительную дешевизну топлива и широкое его распространение в нашей стране.

Автоматизированный котел, работающий на антраците

Некоторые нюансы монтажа

Выполняя монтаж отопительных котлов своими руками, нужно учитывать, что на КПД этого оборудования влияет ряд факторов, а именно:

Монтаж твердотопливного котла.

• качество используемого топлива и полнота его сгорания;
• сила и направление ветра;
• конструкция трубы дымохода;
• степень теплоизоляции здания.

Чтобы тепло не «выдувалось» через дымоход, в русских печах предусматривается установка задвижек, предотвращающих доступ в печь холодному воздуху через дымоход. Однако данная возможность таит в себе и весьма высокую опасность: если рано закрыть задвижку, то можно отравиться угарным газом. Выполняя установку отопительного котла заводского производства, можно повысить его КПД путем дополнительного использования тепла дыма, который образуется от горения топлива. Для этого при устройстве дымохода его труба используется и для нагрева воды (дымовая труба располагается по аналогии самоварной – внутри цилиндра с водой). Еще один способ – изготовление этажом выше, над отопительным котлом, дымовой печи, где дым будет проходить не прямо вверх, а идти по определенным каналам.

Дымоход, которым обязательно должно быть оборудовано помещение котельной, при установке твердотопливных котлов монтируется с соблюдением следующих требований:

• часть дымохода, которая выводится в неотапливаемые помещения или на чердак, необходимо хорошо изолировать;
• в нижней части дымохода нужно оборудовать сборник конденсата;
• при устройстве дымохода создается несколько отверстий, которые дают возможность чистить его от сажи;
• внутри дымохода вставляется сердечник из нержавеющей трубы;
• на крыше нужно предусмотреть возможность подхода к трубе, чтобы ежегодно производить его чистку.

При установке котла отопления нужно рассчитать диаметр труб системы отопления исходя из кубатуры обогреваемого помещения. Чем выше диаметр труб, тем больший объем воды понадобится для работы отопительной системы, а это, в свою очередь, позволит избежать возможных проблем с перегревом системы.

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.

Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.

Схемы обвязки двухконтурного настенного котла

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

Лучшие известные производители и модели: характеристики и цены

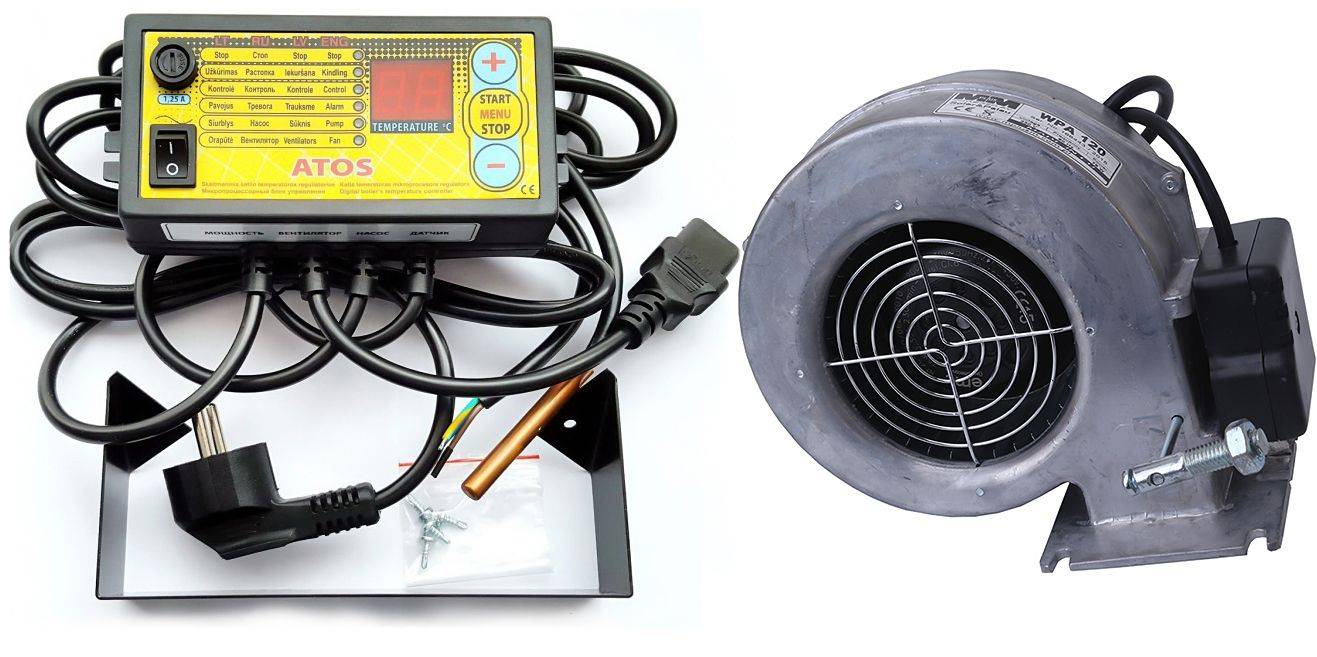

ATOS + WPA 120

Один из лучших и наиболее распространенных комплектов автоматики для твердотопливного котла отопления.

Контроллер ATOS отличается крайне широким функционалом, немалым количеством настраиваемых параметров работы и доступной стоимостью. Помимо стандартных функций имеется: защита от замерзания системы отопления; оповещение о падении температуры или перегреве, отсутствии топлива; светодиодные индикаторы работы циркуляционного насоса и вентилятора; регулируемый гистерезис. За практику эксплуатации также известен своей надежностью. Производитель: KOM-STER, Польша.

Нагнетательный вентилятор М+М WPA 120 – также наиболее распространенная, проверенная временем польская модель. Рассчитан на работу с котлами мощностью 25-50 кВт. На рынке существуют и другие версии для более или менее мощных котлов.

Стоимость комплекта: 8 900-10 000 руб.

Котлы с длительностью горения одной закладки топлива до 7 суток

КОМФОРТ-ЭКО + NWS-100

Контроллер – это еще одна польская модель: практически с таким же функционалом и надежностью за еще более скромную цену. Функционал подразумевает наличие всех функций безопасности, возможность подключения комнатного термостата и уличных датчиков, управление циркуляционным насосом (но не ГВС). Отличается наличием  противосбойного фильтра и предохранителя перегрузки.

Турбина Nowosolar NWS-100 – простая польская алюминиевая модель, одна из самых недорогих на рынке. Имеет ни чем не примечательную стандартную конструкцию, известна качественной сборкой и надежностью. Модель рассчитана на установку в котлы мощностью 30-50 кВт.

Стоимость комплекта: 8 500-9 800 руб.

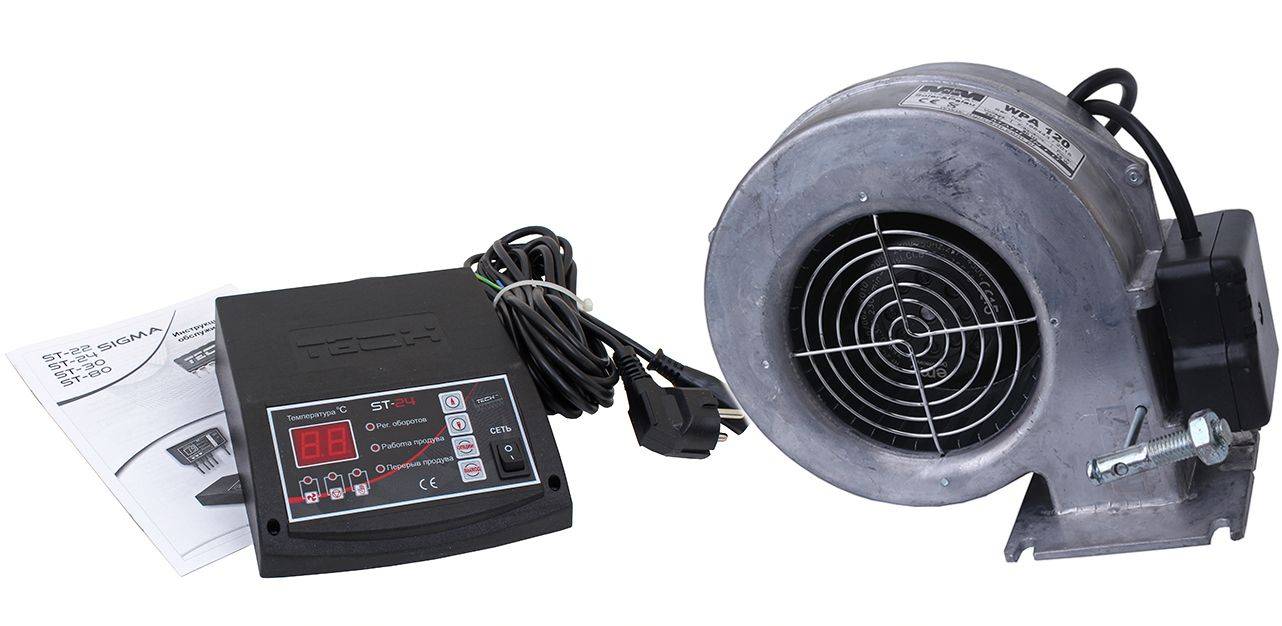

Tech ST24 + WPA 120

Контроллер – беспроблемная более простая модель, оснащена лишь стандартными функциями: контроль оборотов вентилятора наддува, управление циркуляционным насосом, светодиодная индикация работы элементов. Установка внешних датчиков и систем автоматической подачи также не предусмотрена. Отличный выбор, однако за цену, сравнимую с более функциональными моделями. Вентилятор представляет из себя уже описанную выше наиболее распространенную модель.

Стоимость комплекта: 9 200-10 500 рублей.

KG Elektronik CS-18S + DP-120

Польский контроллер KG Elektronik CS-18S является одним из самых современных и функциональных на рынке. Отличается наличием сенсорного экрана управления, возможностью контроля вентилятора, циркуляционного насоса, ГВС, системы автоматической подачи. Насос ГВС можно сделать приоритетным, также имеются особые, адаптированные под каждый из видов топлива режимы: дерево, дерево и уголь, уголь, опилки. Предусмотрены и все существующие защитные механизмы: от перегрева и замерзания, остановки циркуляционного насоса.

Вентилятор KG Elektronik CS-18S + DP-120 также является одним из лучших. Отличается асинхронным двигателем и высокой производительностью при относительно небольшом уровне шума до 63-65 дБ. Имеет металлическую заслонку на выходе, блокирующую обратный поток выхлопных газов.

Стоимость комплекта: 11 000-12 500 рублей.

Функции, плюсы и минусы

К основным функциям автоматического блока управления относят:

1. Дозированную подачу воздуха для горения.
2. Контроль над производительностью теплогенератора.
3. Косвенное регулирование тепловой мощности в зависимости от температуры теплоносителя.
4. Непосредственное регулирование мощности относительно температуры воздуха в доме или погодных условий.
5. Обеспечение работоспособности водогрейной установки в безопасном режиме.
6. Автоматическая подача топлива.
7. Розжиг и погашение топки агрегата.

Положительные моменты использования автоматики:

1. Увеличился показатель работоспособности котла.
2. Нет необходимости осуществлять постоянный контроль над процессом горения.
3. Экономный расход топлива.
4. Поддержание постоянной температуры в системе отопления.
5. Повышается уровень безопасности при эксплуатации агрегата.
6. Увеличивается интервал между плановыми проверками.
7. В случае выхода из строя детали, специальными датчиками подается сигнал на блок управления, и система отопления автоматически выключается (прекращает свою работу).

Недостатки:

1. Высокая стоимость. Наличие дополнительных опций у автоматики существенно сказывается на цене прибора.
2. Учитывая энергозависимость блока управления, есть необходимость в приобретении бесперебойного источника питания, либо можно пользоваться механическим регулятором тяги.

Марки и модели контроллеров

На рынке представлены десятки моделей и брендов, в основном европейского производства (Польша, Германия), либо китайского по европейским лицензиям. Встречаются также и отечественные разработки. Из наиболее распространённых и пользующихся спросом можно назвать марки TECH, БИОПРОМ, KG ELEKTRONIC. Например, на фото изображён контроллер TECH ST-81:

Ценовой диапазон – от 3000 до 30 000 рублей в зависимости от функциональности.

Более подробно с ассортиментом вы можете ознакомиться на сайте http://kpdshop.ru/

Звоните или оставляйте заявку! Наши специалисты подберут для Вас оптимальную автоматику для котла учитывая Ваши пожелания.

Обвязка с теплоаккумулятором

Вся идея применения теплоаккумулятора заключается в таких нюансах:

1. Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Конечно, она включает в себя теплоаккумулятор.
2. , угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.

Чтобы сделать своими руками такую обвязку правильно, кроме котлов для дома и теплоаккумулятора нужно иметь:

1. Открытый расширительный бак.
2. Шланг, который будет находиться между баком и канализацией.
3. Отсекающие краны (13 шт).
4. Циркуляционный насос (2 шт).
5. Трехходовой клапан.
6. Фильтр для очистки воды.
7. Трубы из стали или полипропилена.

Согласно многим видео о разных котлах, включая устройства газ-дрова, создаваемая схема может работать в четырех режимах:

1. От дровяного котла с передачей градусов через теплоаккумулятор.
2. От этого же котла с обходом теплоаккумулятора (конечно, газовое устройство будет отключено).
3. От газового котла, который может получать газ из баллона.
4. От обоих котлов.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.
