Автоматика для твердотопливного котла

Конструкция и монтаж автоматики для котлов

Механические регуляторы тяги состоят из термостатической головки, которая погружается в теплообменник котла (вкручивается в предусмотренное отверстие). При изменении температуры воды термостат поворачивает рычаг, а тот в свою очередь через цепочку приоткрывает или опускает дверцу на зольнике или поворотную заслонку вентилятора. Механика проста, не требует электричества, но и управление здесь только притоком воздуха.

Управляющие модули – компактные приборы с несколькими кабельными выводами: на термостат или термопару, к насосу, к вентилятору. Режимы и настройки задаются на кнопочно-сенсорных панелях с ЖК-дисплеями. Как правило, контроллеры размещаются на котле или вблизи него, поэтому длина кабелей невелика – метр-полтора. Потребляемая мощность – 2…3 Вт, но для защиты от скачков напряжения и замыканий есть предохранитель на 1 А.

Твердотопливный котёл — достойная альтернатива

Благодаря последним разработкам в области систем отопления, твердотопливные котлы с автоматикой неплохо конкурируют с газовыми и электрическими.

На рынке есть как российские производители, так и зарубежные. Отечественные бренды:

  • Сибирь;
  • Виадрус;
  • Очаг;
  • Зота;
  • Прометей;
  • Буржуй К;
  • Stropuva.

Импортные котлы:

  • Grandeg (Латвия);
  • Faci (Италия);
  • Bosch (Германия).

В России большой популярностью пользуются котлы Стропува, благодаря оригинальным разработкам они работают на угле до семи дней и адаптированы к местным климатическим условиям.

При выборе обратите внимание, что отечественные котлы дешевле, но автоматизация импортных котлов более продвинута, вплоть до интеграции их в системы «умный дом». Однако, первое, на что следует обратить внимание при выборе — мощность котла и тип используемого топлива, а отталкиваясь от этого уже отдавать предпочтение конкретному бренду

Однако, первое, на что следует обратить внимание при выборе — мощность котла и тип используемого топлива, а отталкиваясь от этого уже отдавать предпочтение конкретному бренду

Лучшие производители систем автоматики и безопасности котлов

Лучшими производителями систем автоматики для бытовых котлов на российском рынке считаются компании: Овен, Орион, Eurosit, Nech st24 wpa 120, Honeywell и Atos wpa 120.

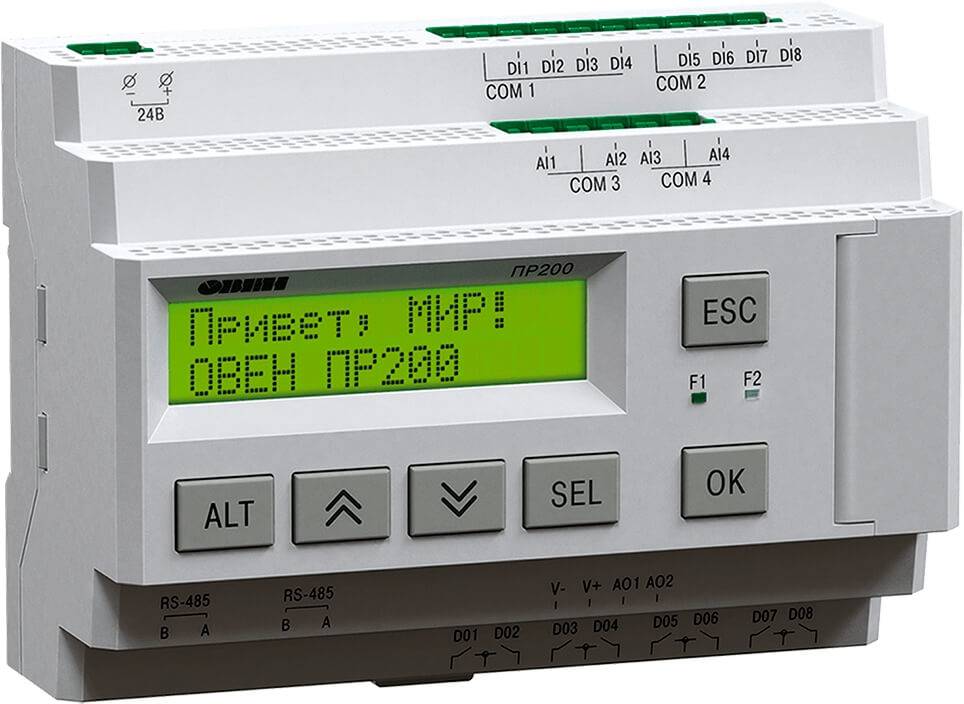

Овен

Автоматика для котлов ОВЕН функционирует с применением контроллеров ОВЕН ПЛК с ТРМ составляют комплекс защиты и управления запорно-регулирующей арматурой и клапанами, что обеспечивает экономное ведение процесса сгорания топлива и энергоэффективность агрегатов, как одноконтурных, так и двухконтурных.

Приборы, оснащены интерфейсами связи RS485/RS232 позволяющие интеграцию в общую автоматизированную систему, нескольких объектов управления и защиты, при работе на нескольких отопительных котлах.

Орион

Автоматика “Орион ” механического типа для котлов на газовом топливе. Укомплектована электрическим датчиком тяги и системой розжига пьезоэлектрического типа. Защита котла осуществляется при отрыве факела и низком давлении тяги. Автоматическое регулирование происходит по параметру низкой температуры обратного теплоносителя. В этом случае по сигналу от датчика температуры клапан-регулятор увеличивает расход газа на горелку и, наоборот, при высокой температуре воды в отопительном контуре, расход газа уменьшается.

Eurosit

Евросит 630 – итальянская газовая автоматики для котлоагрегата с энергонезависимым клапаном, модуляционным термостатом и функцией запуска горелочного устройства, запускается в работу ручным способом, нажимом на шайбу-регулятор электромагнитного клапана, после чего газ поступает к запальнику.

После розжига запальника термодатчик создает напряжение, достаточное для удержания клана открытым и выхода его на рабочую мощность. Безопасность работы агрегата обеспечена отсечкой газа при превышении Т теплоносителя, перекрывая газа на факел, останавливая дутьевой вентилятор и циркуляционный насос.

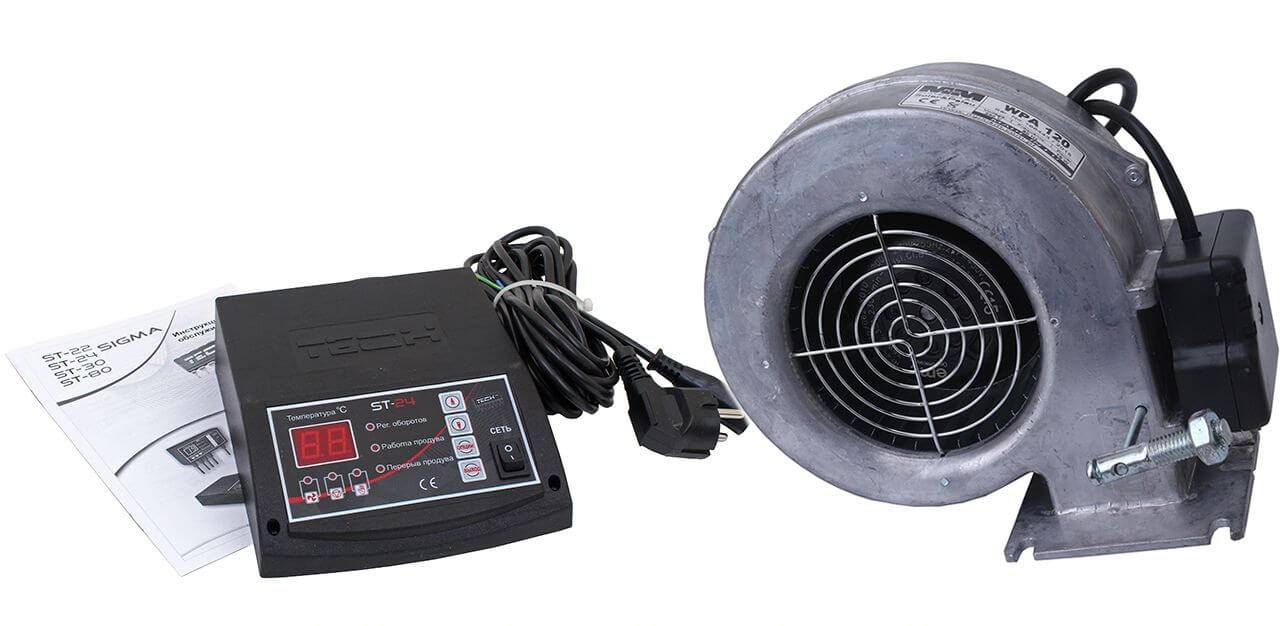

Nech st24 wpa 120

Польская автоматика для группы твердотопливных и газовых котлов в комплекте с управлением работой дутьевым вентилятором и циркуляционным электронасосом для внутридомовой отопительной системы.

Блок управления устанавливается на корпусе котлоагрегата. Контроллером задается температура внутреннего воздуха в помещении, дальше котел частного дома работает в автоматическом режиме, исполнительными механизмами служат газовый клапан-регулятор, дутьевой вентилятор и центробежный насос.

Панель управления имеет ЖК-дисплей с визуализацией процессов нагрева теплоносителя и параметров работы котла.

Honeywell

Автоматика германского производства Honeywell считается самой надежной и эффективной, способна выполнять регулировку теплоносителя в диапазоне температур от 40 до 90 С. Защита котла происходит по параметрам: низкое давление газа, отрыв факела и низкая температура теплоносителя.

Цена на комплект очень высокая, что снижает его привлекательность. Поэтому в последнее производитель стал выпускать комплектацию эконом-класса.

 Atos wpa 120

Еще одна польская система автоматики, в основном идет в комплекте к твердотопливному котлу Tech ST-24 с вентилятором WPA 120.

Микропроцессорный регулятор контролирует и управляет температурой нагрева подающего теплоносителя, работой дутьевого вентилятора и циркуляционного насоса и сигнализирует об аварийной ситуации при работе котла.

Командный контроллер ATOS для газовых котлов имеет встроенную систему АНТИ-СТОП, которая подачу газа на котел в летний период, и автоматически включает каждые две недели на 30-50 сек, чтобы предотвратить коррозионные процессы и заклинивание центробежного циркуляционного насоса.

Двухконтурные твердотопливные котлы

Предназначаются двухконтурные котлы отопления на твердом топливе для обогрева помещений.

Данные устройства могут функционировать на дровах, угле, биотопливе из древесных отходов и т.д.

На сегодняшний день котлы двухконтурные твердотопливные считаются относительно недорогим и надежным вариантом теплоснабжения дома и обеспечения горячим водоснабжением.

Эти агрегаты производят двух видов:

  • со встроенным в прибор бойлером;
  • со встроенным змеевиком.

Следует отметить такую особенность двухконтурных твердотопливных котлов длительного горения, как отсутствие возможности производить точную регулировку нагрева, позволяющую обеспечивать стабильную температуру теплоносителя для обогрева помещений. Это основной их недостаток, но данную проблему решить можно.

Чтобы регулировка температуры в котле стала возможной, данное оборудование следует подключить вместе с котлом бойлера, так называемого косвенного нагрева, у которого имеется встроенный змеевик, пропускающий сквозь себя горячую воду из агрегата.

В данном случае этот элемент прибора выполняет функцию теплообменника и его монтируют таким образом, что обеспечивается равномерность нагрева жидкости. Поскольку у теплообменника площадь поверхности большая, вода становится горячей за короткий промежуток времени.

Все двухконтурные модели, которые работают на твердом топливе, имеют идентичное строение. Это две цилиндрические емкости, одна из которых расположена внутри второй.

Внутренняя отвечает за отопление жилища, а внешняя – за подачу горячей воды. В самом теплообменнике расположена труба, нагревающая воду. Она же делает возможным отвод газа из топки.

У любого двухконтурного котла есть скобообразная труба, отвечающая за распределение тепла.

https://youtube.com/watch?v=R0XMnpwPZAo

Схема твердотопливного котла включает в себя следующее:

  • регулятор тяги;
  • камера сгорания и подогрева; зона горения;
  • заслонка;
  • телескопная труба;
  • распределитель воздуха.

В каждом котле за один раз помещается примерно 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев теплоносителем выступает вода, поскольку она является недорогим и безопасным сырьем.

Однако нужно учитывать, что зимой, при отсутствии использования двухконтурного аппарата, вода замерзнет. Чтобы избежать этого, необходимо применять антифриз. Его использование не потребуется при ежедневном отоплении жилища.

Двухконтурный котел создается из стали либо чугуна.

Второй вариант считается более долговечным, однако, он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагревании.

Соответственно, во время работы твердотопливного котла необходимо обращать внимание на температуру воды. Чтобы она снизилась, систему отопления заполняют самостоятельно холодной жидкостью

Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную.

У стального аналога есть множество особенностей.

Хотя такое оборудование более прочное, оно может подвергнуться коррозии из-за контакта с влагой. При превышении уровня температуры, термостатический кран откроется в автоматическом режиме, что приведет к охлаждению системы.

Стоит помнить, что стальной котел создается посредством сварки, а это влияет на цену оборудования.

Что купить и для чего

Элементы схемы обвязки котла отопления в максимальной комплектации включают:

  1. Расширительный бак.
  2. Насос.
  3. 8 кранов (по два на насос, подачу, обратку, и по одному на подвод холодной воды и на штуцер вывода горячей воды).
  4. Фитинги (гайки-американки, муфты, углы, тройники).
  5. Фильтры механические (2 шт) и умягчитель (1 на вводе в котел холодной воды).
  6. Газовый кран и редуктор (для газового котла).
  7. Клапан-сбросник (воздухоотводчик).
  8. Отдельный электрический ввод с автоматом отключения питания (для любых котлов, в которых присутствует электрическая часть, а также для насосов).
  9. Измерительные приборы.
  10. Переходник с дымохода котла на домовой дымоход (кроме газовых турбированных – у них дымоход идет в комплекте).
  11. В отдельных случаях могут устанавливаться нагнетающие вентиляторы и дымососы, если это требуется проектом.

В зависимости от котла и выбранной схемы системы отопления, некоторые элементы могут не применяться.

Обвязка котла с максимальным упрощением

Отдельно стоит сказать о выборе материала труб. Пластиковые трубы – удобны в монтаже и используются повсеместно. Но иногда условиями проекта требуется применять стальные трубы. Сегодня это связано, в большинстве случаев с требованием норм пожарной безопасности или выполнением технических требований для обеспечения бесперебойной работы отопления. Если они есть, то надо уточнять, где и какие трубы вы можете применить согласно проекта. Например, часть схемы в котельной можно выполнить из металла в самой котельной, а в жилых/офисных помещениях перейти на пластик. Либо всю обвязку делать металлической, если это отопление цеха, мастерской и того требует проект.

Способ обвязки котла

Порядок работ:

  1. Установка котла.
  2. Сантехнические работы по включению котла в систему отопления состоят из: присоединения подачи и обратки с установкой фильтра на последней, установки фильтра и умягчителя на ввод холодной воды (для заправки системы отопления), установка крана горячей воды.
  3. Монтаж и проверка работы насоса.
  4. Подключение источника топлива (газ, электричество)
  5. Монтаж воздушного клапана.
  6. Монтаж расширительного бака.
  7. Монтаж приборов контроля (манометры, термометры, термопары, пирометры)
  8. Моделирование ситуаций на срабатывание систем аварийного отключения.
  9. Полная проверка работы системы отопления со смонтированной обвязкой котла.
  10. Приемка работ.

Простая обвязка твердотопливного котла

Типы систем автоматики котлов

Котловая автоматика выпускается 2-х видов:

  1. Энергозависимая, которая работает только от электросети.
  2. Энергонезависимая, способная функционировать в автономном режиме без подачи напряжения на ее исполнительные механизмы.

Передовые энергозависимые системы обладают самым широким набором выполняемых функций, начиная от системы безопасности котлоагрегата и заканчивая   погодозависимым управлением, с применением новейших технологических решений и интеграцией в систему “Умный дом”.

Энергонезависимая автоматика более упрощенная и не имеет развитой системы управления, ее применяют в местах с нестабильной подачей электроэнергии, а также на угольных агрегатах. Основные параметры, которые контролирует такая система: перегрев воды, уровень разряжения в топке и присутствие факела в топке.

Как подключить и настроить

Монтаж любой автоматики для твердотопливного котла примерно одинаков. Необходимо выполнить ряд простых действий:

  1. Разместите блок автоматики в недоступном для перегрева месте. Вовсе не обязательно устанавливать блок автоматики в предельной близости к котлу или на его корпусе. Куда важнее определи его так, чтобы избежать перегрева, даже с учетом возможных внештатных ситуаций. Максимальное удаление задается допустимой протяженностью кабелей для подключения вентилятора, циркуляционного насоса и датчиков, что может составлять от 2-х до 10 метров.
  2. Подсоедините на дверце топочной вместо заслонки поддувала или в отдельно подготовленном отверстии вентилятор для подачи воздуха. Для старых моделей котлов придется вручную вырезать и подготовить отверстие для вентилятора. В современных котлах установка выполняется на подготовленное место.
  3. Установите датчик температуры теплоносителя. Лучше всего измерять температуру воды непосредственно в теплообменнике котла или внутри основного теплоаккумулирующего бака. Для этого в котлах часто предусматривается специальное посадочное гнездо или отверстие глубиной до 60 мм. Если нет возможности закрепить датчик на теплообменнике то его переносят на выходную трубу котла, по которой течет самый горячий теплоноситель. Чаще производитель советует использовать хомут с термопрокладкой для лучшего контакта.
  4. Подключить с помощью силовых и сигнальных проводов все оборудование к контроллеру. Для вентилятора, циркуляционного наоса и датчиков отведены соответствующие пары клемм, закрепленных на корпусе блока автоматики. Их маркировку и положение следует сверить с инструкцией от производителя.
  5. Устанавливаются первоначальные настойки: целевая температура теплоносителя. Максимальный и минимальный объем воздуха, подаваемый вентилятором в камеру сгорания. Пределы допустимого изменения температуры воды в котле.

Алгоритм программирования и настройки блока автоматического управления твердоплодных котлов устанавливаются производителем и подробно описываются в инструкции.

Виды и преимущества автоматических устройств для газовых котлов

Автоматический блок управления для газового котла может работать автономно или от сети

Автоматика для газового котла традиционно классифицируется по степени ее зависимости от энергоснабжения. Согласно этому признаку различают:

  • энергозависимые системы, работающие только при наличии электричества;
  • энергонезависимая электроника, не нуждающаяся в подключении к электрической сети.

Во втором варианте обычно используется резервный ИБП. Многие пользователи отдают предпочтение системам, зависимым от источника энергоснабжения, поскольку они обладают большей функциональностью. Второй вариант питания автоматики для отопления актуален для ситуаций, когда в конкретной местности наблюдаются постоянные перебои с электроэнергией, а сам прибор надежно работает от простейшей электроники.

К преимуществам автоматических газовых котлов как управляемых агрегатов относят:

  • возможность поддерживать температуру в контурах отопления на фиксированном уровне без вмешательства человека;
  • способность работать в автоматическом режиме в течение длительного времени (до 48 часов);
  • наличие системы автоматического поджога твердого и газового топлива;
  • ограничение вмешательства оператора в управление напольным или настенным котлом.

Пользователю достаточно задать определенный температурный режим, который постоянно поддерживается в пределах жилого помещения.

Важное преимущество оснащенных автоматикой газовых котлов отопления – независимость в критических условиях эксплуатации. При срочном отключении не надо дожидаться его полного остывания. Нет необходимости сливать теплоноситель, опасаясь размораживания системы

Автоматика выполнит все эти операции по команде хозяина, не находящегося в пределах дома. Посредством управляемой по телефону электроники можно задавать требуемый режим работы газового котла и при желании оптимизировать его

Нет необходимости сливать теплоноситель, опасаясь размораживания системы. Автоматика выполнит все эти операции по команде хозяина, не находящегося в пределах дома. Посредством управляемой по телефону электроники можно задавать требуемый режим работы газового котла и при желании оптимизировать его.

Виды и преимущества автоматических устройств для газовых котлов


Автоматический блок управления для газового котла может работать автономно или от сети

Автоматика для газового котла традиционно классифицируется по степени ее зависимости от энергоснабжения. Согласно этому признаку различают:

  • энергозависимые системы, работающие только при наличии электричества;
  • энергонезависимая электроника, не нуждающаяся в подключении к электрической сети.

Во втором варианте обычно используется резервный ИБП. Многие пользователи отдают предпочтение системам, зависимым от источника энергоснабжения, поскольку они обладают большей функциональностью. Второй вариант питания автоматики для отопления актуален для ситуаций, когда в конкретной местности наблюдаются постоянные перебои с электроэнергией, а сам прибор надежно работает от простейшей электроники.

К преимуществам автоматических газовых котлов как управляемых агрегатов относят:

  • возможность поддерживать температуру в контурах отопления на фиксированном уровне без вмешательства человека;
  • способность работать в автоматическом режиме в течение длительного времени (до 48 часов);
  • наличие системы автоматического поджога твердого и газового топлива;
  • ограничение вмешательства оператора в управление напольным или настенным котлом.

Пользователю достаточно задать определенный температурный режим, который постоянно поддерживается в пределах жилого помещения.

Важное преимущество оснащенных автоматикой газовых котлов отопления – независимость в критических условиях эксплуатации. При срочном отключении не надо дожидаться его полного остывания

Нет необходимости сливать теплоноситель, опасаясь размораживания системы. Автоматика выполнит все эти операции по команде хозяина, не находящегося в пределах дома. Посредством управляемой по телефону электроники можно задавать требуемый режим работы газового котла и при желании оптимизировать его.

Автоматика для твердотопливных котлов отопления

Снова стать твердотопливным котлам конкурентоспособными позволило изобретение автоматики, которая делает обслуживание агрегата проще и удобнее. При этом такое оборудование возможно установить почти на все модели котлов для отопления


Автоматику для твердотопливных котлов можно установить почти во все модели

Процессы выполняемые автоматикой

  • Данная функция будет производиться автоматически.
  • Автоматика упрощает регулировку температуры твердотопливной системы отопления: процедура сводится к выставлению показателей ЦО и ГВС. Далее, в котле, при помощи специального оборудования (насоса, вентилятора и т. д.) запускается регуляция подачи воздуха, не требующая участия человека. Когда твердотопливное устройство остывает больше, чем на 10 градусов, усиливается горение, а если необходимо уменьшить температура,просто воздух подается меньшими порциями. Таким образом, автоматика поможет экономить топливо и при этом поддерживать в помещение комфортную для вас температуру. Также это позволяет оставлять агрегат включенным на минимум во время вашего отсутствия для того, чтобы помещение не остывало.
  • Еще одним достоинством автоматики является система безопасности, которая при нарушениях работы котла, отключает устройство, и оповещает жильцов о неполадках звуковым сигналом. Это позволяет быстро устранить сбои, возникшие в функционировании агрегата.
  • Так как автоматика делает твердотопливный котел зависимым от электроэнергии, производители предусмотрели и случаи отключения света. Устройство сможет проработать автономно даже без электропитания еще определенный промежуток времени.
  • В современных моделях автоматических котлов возможна даже загрузка топлива без участия человека. Для этого они оборудованы специальным бункером, предназначенным для хранения горючего, из которого дрова или уголь автоматически попадают в топку. Единственный недостаток – такая система требует, чтобы топливо было определенного вида и размера. Также автоматически может выполняться функция вычищения золы.
  • Автоматика позволяет управлять системой отопления при помощи пульта управления, что сведет ваши посещения котельной к минимуму.

Какие инструменты прикупить для того, чтобы сварка труб отопления прошла как по маслу? Если выбор пал на трубы из нержавеющей стали, то читайте про установку тут.

Автоматика для твердотопливных котлов

Твердотопливные котлы продолжают удерживать прочно свои позиции на рынке отопительного оборудования. Современные модели способны выжать максимум тепловой энергии из дров, угля и брикетов, притом с минимальными потерями передать ее теплоносителю. Повысить качество работы, упростить обслуживание и эксплуатацию помогает автоматика для твердотопливных котлов. Весьма эффективный способ контролировать процесс горения и поддержания заданной температуры теплоносителя достигается всего лишь наличием нагнетающего вентилятора и командоконтроллера, управляющего им и циркуляционным насосом.

Схема автоматики для твердотопливных котлов: расширяем возможности

Лучше всего человек научился управлять электричеством – именно электрические сигналы и импульсы используются для контроля всего чего нужно, в том числе и другого оборудования, задействованного в работе системы отопления.

  1. Циркуляционный насос отопления. Автоматическое управление позволяет обеспечить постоянное и, главное, равномерное распределение тепла по всем помещениям дома.
  2. Циркуляционный насос для ГВС. Как минимум это контроль температуры воды, а как максимум это ее подача по расписанию, что, опять-таки, позволяет эффективно распоряжаться полученным теплом.
  3. Температура воды в бойлере. Самое главное здесь – это недопущение перегрева и предотвращение последствий этого.

    Автоматика для твердотопливных котлов: схема

И это еще не все – современная автоматика для твердотопливного котла может много разных других вещей. Например, она позволяет выполнять ее программирование, так сказать, дистанционно, посредством GSM модуля. Также имеется возможность программировать работу отопления посуточно, поденно и даже почасово. По большому счету, правильно выбранная автоматика для твердотопливного котла дает даже возможность интегрировать ее в глобальную систему умного дома.

Основные функции, которые возложены на автоматику

Перед следует внимательно изучить принцип его работы и механизмы управления. Изучение процессов рабочего цикла нагревательного прибора позволит понять, как работают приспособления и механизмы, осуществляющие контроль над системой отопления. Что на сегодняшний день представляет собой автоматика для твердотопливных котлов, и каковы ее основные функции.

На автоматику возлагаются следующие функциональные задачи:

  • обеспечение оптимального температурного режима в отопительном контуре;
  • выполнение контролирующей функции за работой насоса и трехходового клапана в контуре подмеса;
  • обеспечение контроля над работой циркуляционного насоса на основном отопительном контуре;
  • контроль температуры нагрева воды в системе ГВС;
  • обеспечивают включение/выключение трехходового клапана;
  • автоматика котельного оборудования представляет собой комплект оборудования вместе с комнатным термостатом.

На схеме показана обычная обвязка автономной системы отопления с установленной автоматикой.

Автоматизация многих процессов при работе нагревательных приборов на твердом топливе позволяет добиться существенной экономии топливного ресурса и освободить обитателей дома от функции истопника. Сегодня автоматика представляет собой набор сложных и энергоемких устройств, каждое из которых решает определенный круг задач и вопросов.

Автоматический котел – это такой агрегат, который способен работать целиком и полностью в автономном режиме, начиная с закладки топлива, заканчивая регулировкой температуры нагрева.

Автоматика для твердотопливных котлов: принцип управления горением

С первого взгляда может показаться, что управлять стихией огня (даже помещенного в замкнутое пространство) весьма сложно, но на самом деле это не так. Вспомните про то, что влияет на интенсивность горения твердого топлива – вот именно, кислород, который подается в котел через поддувало. Следовательно, и управлять процессом работы котла можно, открывая и закрывая поддувало – да, это не совсем удобно и не очень практично, но кто говорит о том, что нельзя придумать альтернативу? Очень даже можно – все, что для этого нужно, это вмонтировать в дверку поддувала электрический вентилятор. А управлять его скоростью вращения человек умеет весьма эффективно.

Таким образом современная автоматика для вентилятора твердотопливного котла имеет следующий вид.

  1. Нагнетающий вентилятор. Как правило, его устанавливают либо в дверку поддувала, либо продумывают для него отдельное отверстие.
  2. Для управления оборотами вращения вентилятора применяется специальный контроллер.
  3. Адекватную работу этого контроллера гарантирует термостат, датчик которого монтируется в подающий трубопровод отопления.

На контроллере задается необходимая температура теплоносителя – когда вода в системе нагревается до заданной отметки, срабатывает датчик, и автоматика отключает вентилятор. Кислород перестает поступать в топку котла, в результате чего огонь затухает. И, наоборот, как только температура теплоносителя падает ниже определенного значения, все тот же датчик подает сигнал контроллеру, который запускает вентилятор – обильное количество воздуха в топке разжигает пламя с новой силой. Все просто, и самое главное – человек не забудет прикрыть поддувало, тем самым доведя котел до кипения.

Обзор моделей блоков управления

Наиболее востребованными моделями автоматики являются Атос, Комфорт Эко, Аир и Tech. Ознакомившись с их возможностями и свойствами, выбор сделать несложно.

Атос

Устройство польского производства удачно сочетается с отопительными котлами мощностью 25-50 кВт, различных конструкций и типов. Блок имеет компактный размер и интуитивно понятный интерфейс. Для установки всех важных параметров здесь есть циферблат на две цифры. Мощность подключаемого насоса и вентилятора составляет до 130 Вт. Прибор позволяет устанавливать температуру теплоносителя в диапазоне 35-80 ⁰С, а в помещении ― в диапазоне 25-50 ⁰С. При выходе за пределы диапазона срабатывает сигнализация. Средняя стоимость данного блока составляет 6750 рублей.

Его преимущества:

  • розжиг топлива при любых погодных условиях;
  • увеличение КПД отопительного котла при поддержании стабильной установленной температуры.

Tech

Функциональный и надежный контроллер производства Польши. Предназначен для работы с насосами и вентиляторами мощностью до 200 кВт. Корпус выполнен из практичных материалов с дополнительной защитой от перегрева. Контролировать всю работу котла очень удобно благодаря наличию расширенного набора клавиш и ЖК-дисплея. Цена прибора ― от 6500 до 7200 рублей.

Цены на контроллеры для твердотопливных котлов Tech

контроллеры для твердотопливных котлов Tech

Комфорт Эко

Еще один компактный и функциональный контроллер от польского производителя. Устанавливается непосредственно на корпус отопительного прибора, гарантируя ему защиту от перегрева и перемерзания. Мощность подключаемого циркуляционного насоса и вентилятора ― до 300 Вт. Средняя стоимость составляет 7900-8200 рублей.

Автоматика для управления котлом

Модернизированная система управления существенно облегчает использование домашнего и промышленного котельного оборудования.

Основными составляющими блока управления являются:

  • нагнетающий вентилятор;
  • контроллер;
  • регулятор тяги;
  • циркуляционный насос.

Дополнительно они могут оснащаться датчиками уровня воды, датчиками уровня и расхода топлива, регистраторами давления, предохранительными клапанами, а также сигнализацией, которая срабатывает, если температурный уровень превышает допустимый диапазон установки (25-50 ⁰С).

Принцип работы

Работает автоматика для нагревательных приборов просто и понятно:

  • управляет поддувом;
  • контролирует весь объем воздуха, поступающего в камеру сгорания;
  • обеспечивает оптимальный режим сгорания.

В отличие от прежних моделей, в новых усовершенствованных устройствах нет необходимости постоянно открывать вручную дверцу зольника и следить за температурой по термометру. Для этого у них имеется регулятор тяги. Это очень удобный энергозависимый прибор, который автоматически распахивает и закрывает дверцу в соответствии с температурой воды, содержащейся в емкости.

Вместо стандартной заслонки установлен вентилятор, управляемый контроллером. Его задача ― подавать в камеру сгорания ровно столько воздуха, сколько необходимо для полноценной и безопасной работы.

Предпочтительный уровень температуры теплоносителя настраивается с помощью контроллера с экраном и дистанционным пультом управления. Для того чтобы температурный режим поддерживался в соответствии с климатическими условиями улицы, можно установить дополнительную систему с выносными регуляторами и датчиками наружного воздуха.

Розжиг топлива производится с помощью электрического элемента накаливания, встроенного в горелку.

Преимущества и недостатки использования

Незначительное количество датчиков и инструментов держит под контролем процесс сгорания любого вида твердого топлива, поддерживает заданную владельцем температуру и гарантирует безопасность.

Самые главные полезные функции и плюсы использования автоматики включают в себя:

  • рациональный и экономичный расход твердого топлива;
  • повышение показателей работоспособности отопительного прибора;
  • обеспечение безопасной эксплуатации;
  • отсутствие необходимости в самостоятельном контроле горения;
  • увеличение интервала между плановыми техническими проверками устройства;
  • постоянное поддержание температуры в отопительной системы на требуемом уровне;
  • автоматическое отключение котла в случае выхода любой его детали из строя ― по сигналу датчиков.

Минусы у автоматизированных систем также имеются, но они минимальны:

  • высокая цена, которая напрямую зависит от количества доступных опций;
  • потребность в покупке источника бесперебойного питания, обусловленная энергетической зависимостью блока управления.

Как подключить и настроить блок

Независимо от модели контроллера, принципы его подключения и настройки практически идентичны.

Необходимо выполнить действия в такой последовательности:

  1. Расположить автоматический блок в месте, защищенном от перегрева. Максимальное расстояние зависит от протяженности кабелей для подключения насоса, вентилятора и необходимых датчиков. Оно может составлять от 2 до 10 метров.
  2. Установить нагнетательный вентилятор для подачи воздуха в месте заслонки на топочной дверце. Если отсутствуют отверстия для крепления, предварительно просверлить их.
  3. Установить температурный датчик при помощи хомута с термо прокладкой, идущего в комплекте с прибором. Для этого в большинстве моделей котлов имеется специальное посадочное отверстие с глубиной 60 мм и диаметром 10 мм. В случае отсутствия — датчик монтируется на металлической выходной трубе.
  4. Подсоединить все необходимые разъемы. На корпусе блока закреплены клеммы, предназначенные для циркуляционного насоса, вентилятора и всех датчиков. Их нужно подключить в соответствии с инструкцией, прилагаемой к устройству.
  5. Завершающий этап ― установка базовых настроек: температуры, объема воздуха и др.

После настройки система подключается к электроснабжению и выполняется тестовый запуск.

Как использовать автоматику, смотрите в видео.

Автоматика для твердотопливных котлов


Автоматика частично принимает управление котлом на себя, обеспечивая подачу топлива, воздуха

Отдельно рассматриваются твердотопливные котлы, оснащенные приспособлениями и механизмами, частично снимающими нагрузку с оператора. Автоматика для твердотопливных котлов, прежде всего, представлена механизмом принудительной подачи топлива в камеру сгорания. Указанная возможность чаще всего реализуется в агрегатах, работающих на пеллетах или гранулах, получаемых из отходов древесины.

Котельное оборудование с автоматической подачей топлива – одно из самых эффективных; его реальный КПД достигает порой 80-85%, что объясняется полным сжиганием заложенных порций горючего. Такой подход гарантирует чистоту и порядок при эксплуатации устройства, так как топливо просто засыпается в бункер, откуда подается в камеру. Контроллер для твердотопливных котлов управляет основными процессами, включая регулировку подачи воздуха в зону сгорания и дозирование гранул, загружаемых в топку.

При наличии пеллет в приемном бункере агрегат продолжает работать, при их отсутствии он отключается посредством автомата. Дополнительно ко всем описанным функциям твердотопливные агрегаты оборудуются приспособлением, позволяющим чистить зольник без вмешательства человека.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
