Элеваторный узел системы отопления — устройство, назначение, расчеты

Технические характеристики стандартных изделий

Линейка элеваторов заводского изготовления состоит из 7 типоразмеров, каждому присвоен номер. При подборе учитывается 2 основных параметра – диаметр горловины (камеры смешения) и рабочего сопла. Последнее представляет собой съемный конус, который при необходимости меняется.

Размеры составных элементов изделия смотрите ниже в таблице

Замена сопла производится в двух случаях:

  1. Когда проходное сечение детали увеличивается в результате естественного износа. Причина выработки – трение абразивных частиц, содержащихся в теплоносителе.
  2. Если необходимо изменить коэффициент смешивания – повысить либо снизить температуру воды, подающейся в домовую систему теплоснабжения.

Номера стандартных элеваторов и основные размеры приведены в таблице (сопоставляйте с обозначениями на чертеже).

Обратите внимание: в технических характеристиках не указывается проходное сечение сопла, поскольку этот диаметр рассчитывается отдельно. Чтобы подобрать номер готового элеваторного тройника под конкретную отопительную систему, необходимо также вычислить потребный размер смесительно-инжекционной камеры

Элеваторный узел системы отопления дома: назначение и сфера применения

Практически каждый специалист, обслуживающий систему центрального обогрева многоквартирного дома, знаком с таким важнейшим ее элементом, как элеваторный узел. Всем, кого интересует назначение, конструкция и работа элеваторного узла системы отопления, будет полезна данная публикация.

Назначение и применение

Центральная система отопления (ЦСО) – это довольно сложная и разветвленная сеть, включающая в себя котельные, бойлерные, распределительные пункты и системы трубопровода, по которым теплоноситель поступает непосредственно потребителю. Чтобы доставить теплоноситель необходимой температуры потребителю, требуется поднять его температурные показатели.

Как правило, по магистральному трубопроводу подается теплоноситель с температурой от 130 до 150°С. Этого достаточно для сохранения тепловой энергии, но слишком много для потребителя.

По санитарным нормам, температура теплоносителя в ЦСО дома не должна превышать 95°С. Другими словами: перед попаданием в систему отопления дома, воду необходимо охладить.

За это и отвечает регулируемый элеваторный узел системы отопления, который смешивает горячую воду из котельной и холодную воду с обратного трубопровода ЦСО.

Назначение элеватора не ограничивается только регулировкой температуры теплоносителя: благодаря подмешиванию «обратки» в «подачу» увеличивается объем теплоносителя, что позволяет экономить службам на диаметре трубопровода и мощности насосного оборудования.

Конструкция и принцип работы

Конструкция элеватора проста, но от этого не менее эффективна. Устройство представляет собой чугунную или стальную конструкцию, состоящую из трех фланцев:

  • К первому подключается подача перегретого теплоносителя.
  • Ко второму – патрубок обратки ЦСО.
  • К выходному патрубку подключается трубопровод, по которому происходит подача воды необходимой температуры к потребителю.

Ключевым звеном данного устройства является сопло, благодаря сужению сечения которого создается разряжение в смешивающей камере и подсос воды из обратного трубопровода. Принцип работы элеваторного узла системы отопления основан на законе Бернулли.

Основной проблемой данного устройства является возможное засорение сопла. Для защиты конуса от взвешенных частиц применяется фильтр-грязевик.

Для проведения профилактических работ по замене сопла и чистки фильтрующего элемента, в конструкции смесителя предусмотрена запорная арматура.

Для диагностики параметров теплоносителя и контроля работы СО в элеваторный модуль входят термодатчики и манометры давления, которые и являются его обвязкой.

Достоинства и недостатки

Широчайшее распространение элеваторов в сетях теплоснабжения обусловлено устойчивой работой данных элементов даже при изменении теплового режима подачи теплоносителя. Кроме этого, основным плюсами использования элеваторов являются:

  • Простота конструкции.
  • Надежность в работе.
  • Энергонезависимость.

Кроме того, элеваторы в ЦСО практически не требуют обслуживания. Корректность работы зависит исключительно от грамотного монтажа и правильно подобранного диаметра сопла.

Важно! Расчет элеваторного узла системы отопления, который включает в себя подбор диаметров труб, сечения сопла и размеров самого устройства, выполняется только в профильной проектной организации

Способы регулировки

Для упрощения задачи подбора необходимого температурного режима СО без замены сопла были созданы регулируемые элеваторы:

  • С ручным изменением диаметра сопла.
  • С автоматической регулировкой.

Принцип регулирования сечения конуса предельно прост: в элеватор устанавливается задвижка, вращая которую меняется проходное сечение сопла.

В ручном варианте, вращение задвижки осуществляется ответственным работником, который меняет эксплуатационные характеристики теплоносителя, основываясь на показаниях манометров и термометров.

Схема элеваторного узла системы отопления с автоматическим смесительно-регулировочным модулем, основана на сервоприводе, который вращает шток задвижки.

Управляющим органом выступает контроллер, который принимает показания от датчиков давления и температуры, установленных на входе и выходе элеваторного узла.

Зачем нужен элеватор: основное назначение прибора

Первоначальные параметры теплоносителя, на выходе из ТЭЦ или котельной: 105—150 °C, давление 6—10 Бар. Такие высокие показатели необходимы для:

  • достижения максимального КПД теплового оборудования;
  • возможности доставить теплоноситель в районы, которые сильно удалены от поставщика;
  • для экономической выгоды (в тонне воды с более высоко температурой больше тепловой энергии, чем в тонне с более низкой);
  • недопущения парообразования воды.

Когда жидкость по трубам подходит к потребителю, она не сразу попадает в радиаторы отопления. Её показатели для внутридомовой сети слишком высоки и опасны. Их необходимо понизить.

Температуру воды необходимо уменьшить до 95 °C, давление снизить. Этого требует СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Причины:

  • горячая вода в батареях с температурой выше 95 °C, может вызвать ожог потребителя;
  • внутридомовые трубы и радиаторы при таких показателях могут потечь или взорваться;
  • пластиковые трубы не могут эксплуатироваться при таких высоких температурах.

В этом и заключается основное назначение элеватора. Это устройство, которое приводит параметры теплоносителя к норме. Происходит это путём подмешивания остывшей воды из обратного контура отопления к горячей. Кроме того, он является водяным насосом.

Функции элеватора

  • понижение температуры теплоносителя;
  • понижение давления в трубах;
  • обеспечивает циркуляцию воды в системе.

Элеватор — энергонезависимое устройство. Подключения к электросети не требуется.

Принцип работы в системе отопления

Теловой узел дома расположен, чаще всего, в подвале. Элеватор в этом узле установлен между трубами подачи и обратным контуром. Он соединяет их.

Материал, из которого делают смесительный узел — чугун или сталь. Состоит из 3 фланцев. Принцип работы устройства основан на законах физики. Вода в узле проходит этапы:

  1. Сильно нагретая, под высоким давлением, она попадает в сопло, которое имеет форму конуса, один конец сужается. В результате увеличивается скорость течения теплоносителя, но уменьшается давление. Здесь элеватор начинает действовать как водоструйный насос.
  2. Затем, со сниженным давлением, вода попадает в камеру смешения, где смешивается с остывшей. Жидкость поступает из обратного контура снизу. На этом этапе понижается температура и давление теплоносителя.
  3. Далее, по трубам к потребителю поступает подготовленная вода.

Фото 1. Схема устройства элеваторного узла. Стрелками указаны составные части конструкции элеватора.

Главное условие нормальной работы узла — перепад давлений между входной магистралью и обратным контуром.

Внимание! Для бесперебойной работы элеватора нужно установить обвязку, куда входят: грязевые фильтры, манометры на входе и выходе, термодатчики и ремонтные задвижки

2 комментария на “Как работает элеваторный узел в схеме централизованного теплоснабжения”

Всё очень понятно изложено. Парочка вопросов только: 1. Каким образом в системе водоснабжения многоквартирного дома происходит разделение на отопительную систему и систему горячего водоснабжения ту, что из крана течет? 2. Существуют ли нормы и правила подачи горячей воды в полотенцесушители (ПС) — от чего зависит их температура? От отопления или разборной горячей воды?

Отвечаю по пунктам: 1. Горячее водоснабжение в многоквартирных домах может обеспечиваться двумя способами. Первый — прямой отбор теплоносителя на нужды ГВС, так называемая открытая система теплоснабжения, она и раньше применялась нечасто. Второй — нагрев холодной воды через теплообменник, установленный в теплопункте, котельной или прямо в доме (закрытая система). 2. Насчет норм точно не скажу, но полотенцесушитель должен греть круглогодично. Для этого полотенцесушители подключались к общей линии рециркуляции ГВС. Сейчас реализуются разные схемы — от ГВС либо отопления, в одних домах обогреватели летом холодные, в других функционируют круглый год, в третьих вообще никогда 😊. Соответственно, максимальная температура зависит от схемы подключения — 55…60 градусов на ГВС или 90°С от отопления.

При централизованном теплоснабжении горячая вода, прежде чем попасть в радиаторы отопления многоквартирных домов, проходит через тепловой пункт. Там она доводится до необходимой температуры с помощью специального оборудования. С этой целью в подавляющем большинстве домовых тепловых пунктов, построенных во времена СССР, установлен такой элемент, как элеватор отопления. Рассказать, что он собой представляет и какие задачи выполняет, призвана данная статья.

Устройство и принцип работы

Элеваторный узел похож на чугунный несимметричный тройник

Элеватор теплового узла – цельная отливка из чугуна – представляет собой механическое приспособление, внешне похожее на несимметричный тройник. Единственная изменяемая часть – диаметр сопла, влияющий на степень разряжения и определяющий режим подсоса охлажденной воды из обратки. Величина разряжения не должна превышать 2 бар, для чего диаметр сопла, как единственный регулятор, высчитывается с высокой степенью точности.

В зависимости от решаемых задач элеватор теплового узла изготавливается в нескольких стандартных размерах, которым присвоены номера от 0 до 7.

  • Длина самого маленького элеватора №0 – 256 мм при весе 6,43 кг.
  • Длина самого большого элеватора №7 равняется 720 мм, вес – 34 кг.

Выбирают элеватор, ориентируясь на диаметр теплотрубопровода, чтобы не понижать пропускную способность системы.

Манометры контролируют температуру воды и превращение ее в пар

По техусловиям, магистральные теплосети могут работать в трех режимах:

  • 150/70 °С;
  • 130/70 °С;
  • 95/70 °С.

Первая цифра указывает температуру воды в прямом трубопроводе, а вторая – охлажденной жидкости в обратной трубе.

Конечный потребитель может располагаться на значительном расстоянии от котельной – высокие температурные показатели в прямом трубопроводе устанавливаются для компенсации теплопотерь при передаче на расстояние и рассеивании в холодных климатических условиях. При этом бытовое обогревательное оборудование (батареи, трубы) по своим техническим характеристикам и санитарным нормам не может эксплуатироваться при температурах выше 95°С.

Причин для ограничений несколько:

  • при более высоких температурах чугунные батареи становятся хрупкими, а алюминиевые не способны поддерживать давление системы и выходят из строя;
  • современные металлопластиковые и полипропиленовые трубы не могут работать при температурах свыше 95°С – они начинают деформироваться, возможно образование трещин;
  • перегретые отопительные приборы могут вызвать при контакте ожоги.

Узел тепловой элеваторный

Оборудование, окружающее элеватор, формирует систему смешивания и носит название “узел тепловой элеваторный”.

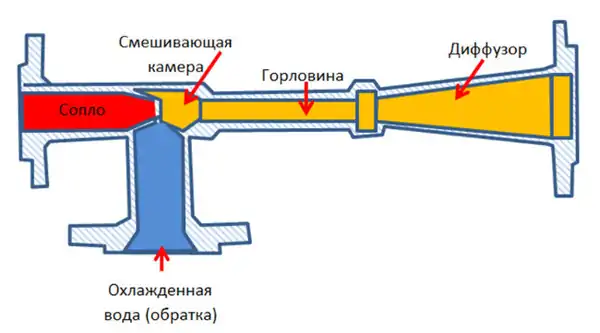

Принцип работы устройства:

  1. Перегретый теплоноситель подается на вход элеваторного узла, проходя через сопло, он теряет давление.
  2. Понижение давления вызывает подсос охлажденной воды из обратки в зону разряжения.
  3. В смешивающей камере (длинная часть) потоки перемешиваются до заданных параметров.
  4. Через диффузор (расширяющаяся часть) теплоноситель рабочей температуры поступает в систему отопления.

В общей схеме элеваторный узел располагается на входящей трубе магистрали. Перед ним устанавливают грязевик, выполняющий функцию ловушки для грязи и мелкого мусора, содержащихся в потоке теплоносителя.

Задача окружающего оборудования – задвижек, датчиков давления и температуры – обеспечивать безопасную работу устройства и осуществлять принципы контроля.

Характеристики

Элеваторный узел выполняет две функции и имеет такие характеристики:

  • Выступает в качестве смесителя;
  • Выполняет роль циркуляционного насоса.

Работа элеваторного узла отопления значительно увеличивает эффективность всей отопительной установки.

К преимуществам использования элеваторного узла можно отнести его недорогую стоимость и его работа не зависит от электроэнергии. Но наряду с преимуществами, элеваторный узел все же имеет и недостатки:

  • Постоянный контроль давления (0,8-2,0 Бар)
  • Невозможность регулирования входного температурного режима.
  • Требования к точным расчетам параметров всех элементов узла.

Для отопительной установки любого типа характерны гидравлические и температурные перепады. Элеваторные узлы отопления отличаются высокой стабильностью, благодаря чему нашли широкое применение. К преимуществам использования элеваторного узла можно отнести отсутствие постоянного контроля. Единственным условием бесперебойной работы элеватора является правильно рассчитанный диаметр сопла.

Данная система отопления состоит из трех основных элементов — струйного элеватора, сопла и камеры разряжения. Помимо этого включает в себя запорную арматуру и приборы учета давления и температуры.

Конструкция элеваторного узла

Все чаще находят применение элеваторы, оснащенные электроприводом. Использование такого вида элеваторов позволяет управлять диаметром сопла. В результате происходит автоматическое регулирование температуры воды в отоплении.

В таких элеваторных узлах возможно изменение коэффициента смешения в пределах 2-5, а в простых этот показатель не меняется. В результате применения усовершенствованной модели элеваторного узла становится возможным снижение затрат, расходуемых на топливо.

Элеваторы с электроприводом имеют механизм для регулирования, благодаря которому обеспечивается стабильная работа отопительной установки при небольшом расходе воды. Установка элеваторного узла включает в себя также конусообразное сопло, с расположенными в нем дроссельной иглой и направляющим устройством, выполняющее роль кожуха. Именно последнее и производит закручивание воды.

Зубчатый валик, вращающийся ручным способом, либо с помощью электропривода, приводит в движение дрессельную иглу, что делает возможным регулирование расхода воды за счет изменения эффективного сечения. В итоге расчетный показатель повышается от десяти до двадцати процентов.

Другими словами, температура воды понижается в результате увеличения ее скорости из-за уменьшения размеров сопла и увеличения коэффициента смешения.

Элеватор с регулируемым соплом

Тепловая схема отопления с элеваторным узлом

Под элеваторным узлом отопительной системы подразумевается специальная конструкция, выполняющая функции инжектора или струйного насоса. Основной задачей схемы с таким устройством является повышение давления внутри системы отопления. То есть улучшение циркуляции жидкости по трубам и радиаторам за счёт увеличения объёма теплоносителя.

Повышение давления в схеме теплового узла основано на стандартных физических законах. При этом если в отопительной системе обнаружен элеваторный узел, то такое отопление имеет подключение к центральной магистрали, по которой под давлением подаётся нагретый теплоноситель из общей котельной.

При сильных морозах температурные показатели внутри основной магистрали подачи тепла могут достигать +150° C. Но это невозможно физически, так как при такой температуре вода превращается в пар. Однако превращение жидкости из одного состояния в другое под воздействием высоких температур, возможно в открытых ёмкостях без какого-либо давления. Но в отопительных трубах теплоноситель циркулирует под давлением, нагнетаемым с помощью циркуляционных насосов, что не позволяет ему превращаться в пар.

Наверняка каждому понятно, что температурные показатели свыше 100° C считаются слишком высокими и подавать такую воду в жилое помещение нельзя по ряду определённых причин.

  • Стандартные чугунные радиаторы, которые установлены в большинстве старых многоэтажных построек, не выносят резких температурных перепадов, из-за которых могут выходить из строя. В лучшем случае они начнут протекать, а в худшем чугун становится очень хрупким и легко разрушается.
  • Очень высокая температура радиаторов может привести к ожогу при прикосновении к металлическим элементам.
  • В последнее время схема разводки отопительной системы выполняется из пластиковых труб, которые могут выдержать температуру не выше +90° C. Следовательно, они могут расплавиться.

Поэтому перед подачей теплоносителя непосредственно в квартиру его необходимо остудить. Именно для этого и был изобретён элеватор. На сегодняшний день элеваторный узел в схеме тепловой системы является её неотъемлемой частью. Это было обусловлено его высокой устойчивостью функционирования при любых температурных изменениях в тепловой сети.

Советы

Подбор необходимых параметров системы отопления в многоквартирном или частном доме (коттедже) зависит от проекта и выделяемых на решение этого вопроса денег. Чаще всего определяющими в данном случае являются финансовые возможности и местные условия.

Самотечная система отопления самая простая и дешевая. Источником тепла для такой системы служит водяной котел на дровах, угле или природном газе. Насоса в этой системе нет – конвективную циркуляцию воды обеспечивает бак-расширитель и подуклонка труб.

Полуавтоматическая система на базе термоголовок и термостатов. Параметры системы задают вручную, в дальнейшем они поддерживаются автоматически. Система с использованием микроконтроллеров и самообучающихся программ может работать полностью автономно в течение продолжительного времени. Для анализа событий в системе ведется журнал мониторинга. Если вы хотите максимально сэкономить на монтаже системы отопления, сделав все работы самостоятельно, но при этом не умеете пользоваться электросваркой, нужно выбрать для системы отопления и горячего водоснабжения полипропиленовые трубы. Монтаж полипропиленовых труб можно сделать при помощи обыкновенного гаечного ключа. Эти трубы существенно дешевле остальных. Ошибки монтажа можно быстро и дешево исправить повторной укладкой. Сварку полипропиленовых труб на станке может легко освоить человек, который никогда раньше никогда этого не делал.

Полипропиленовые трубы можно легко прокладывать в труднодоступных местах. Существенный их недостаток – для монтажа системы отопления нужен сварочный аппарат, который придётся купить или взять в аренду. Лучше всего использовать полипропиленовые трубы c арматурой из стекловолокна, они гораздо прочнее и более долговечны.

Самостоятельное устранение неисправностей элеваторного узла:

  • Засорение мусором. Признаки – после легкого постукивания по корпусу грязевика наблюдается помутнение воды или появление застойного запаха. Грязевик нужно промыть.
  • Коррозия или засорение сопла. Признаки – слышен сильный шум, при работе резко изменяется давление в системе. Сопло требует замены.
  • Засорение грязевика на обратном трубопроводе. Признаки – давление в обратном трубопроводе растет. Грязевик нужно промыть.
  • Коррозия сопла. Признаки – разная температура воды на этажах. Требуется замена сопла.

О том, как работает элеваторный узел отопления, смотрите в следующем видео.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

  • 1- подающий (подводит горячую воду к дому);
  • 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

  • 95(90)/70 0С;
  • 130/70 0С;
  • 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

  • Работает в качестве циркуляционного насоса;
  • Выполняет функцию смешивания;

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

  • Отсутствует возможность регулирования температуры воды на выходе;
  • Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
  • Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

  • Струйный элеватор;
  • Сопло;
  • Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Особенности узла

При обустройстве отопления с установкой элеваторного узла, необходимо уделить достаточное внимание силе сопротивления напора внутри подающей трубы. Наиболее приемлемым значением сопротивления будет соотношение 1 к 7

В любом ином случае всю систему можно смело считать неэффективной

В любом ином случае всю систему можно смело считать неэффективной.

Также стоит обратить внимание на скорость и силу давления теплоносителя в подающем контуре и обратке, после чего нужно сделать сверяющий расчет. В целом эти полученные значения должны быть полностью идентичны – максимально допустимая разница не должна превышать 0.5 кгс/куб.см

В том случае, если давление и сила напора в обратном и подающем контурах сильно отличаются, необходимо тщательно прочистить весь трубопровод

Наиболее часто встречаемой проблемой является обычный грязевой засор

В том случае, если давление и сила напора в обратном и подающем контурах сильно отличаются, необходимо тщательно прочистить весь трубопровод. Наиболее часто встречаемой проблемой является обычный грязевой засор.

Среди всевозможных моделей, элеваторные узлы с регулируемым соплом больше всего востребованы в общественных зданиях и котельных благодаря возможности быстрого изменения уровня подачи жидкости. Например, в таких зданиях в ночное время отопление можно убавлять, а днем снова доводить температуру до комфортного уровня.

Элеваторные узлы хоть и не имеют аналогий по принципу работы и предназначению, все же имеют некоторые недостатки. К недостаткам относятся:

  1. Сложный монтаж. Человек, не обладающий нужными знаниями, не сможет самостоятельно установить элеваторный узел. Кроме того, для его установки зачастую требуется не один мастер, а сразу несколько.
  2. Температуру выходного теплоносителя невозможно контролировать. То есть, из элеваторного узла выходит теплоноситель неопределенной температуры, а уже в дальнейшем его уровень нагрева можно узнать и довести до нормы.
  3. Каждый элемент отопительной системы должен идеально сочетаться с элеваторным узлом.
  4. Необходимо в ручную проверять и контролировать разницу давления во входном и обратном контурах.

Сложность монтажа элеватора не позволяет справиться с процессом в одиночку

Список распорядительной документации

  1. Ситуационный проект с перечислением участка врезания в теплосеть, рубежи балансовой причастности и местоположения постановки устройства.
  2. Сценарий автоматики. Теплоузел с направлением точек замеров значений теплоносителя и их оформление.
  3. Плановая таблица монтажного модуля установки начальных конвертеров с предписанием сборочных габаритов и всех нормативных сертификатов.
  4. Программа электропитания с определением места безопасного зануления, также заземления, теххарактеристики замыкателя.
  5. Программа присоединения устройств объекта. Совершается в соответствии с наставлениями по пользованию модуля.
  6. Сценарий наружных проводок. Производится с угловым списком, определяется метод подсоединения коробов для эл. проводки к стене и рукава из металла к приспособлениям КИП.

Относительно перспективного обеспечения, все задачи закладываются на стадии расчета узла – это считается значимым в нашей стране, с учетом свойств теплоносителей с множеством механических крупиц, плохо отражающиеся на дееспособности приспособлений. Таким образом, отбирается наилучшее строение и размещение стопорных фитингов, также теплообменной оснастки. Все выполняется для быстрого отключения секции трубовода, без остановки либо отлива всей конфигурации, для вероятности моментальной смены либо сервиса сломанной детали, что сделает дешевле цену обеспечения.

Среди применяемого оснащения, выбранного в план с последующим его воплощением – лишь высококачественные отечественные предприятия-производители.

В заключение о недостатках элеваторных смесителей

Положительные моменты использования элеваторов в домовых теплопунктах мы выяснили ранее – энергонезависимость, простота, надежность в работе и долговечность. Теперь о недостатках:

  1. Для нормального функционирования системы нужно обеспечить значительный перепад напора воды между обраткой и подачей.
  2. Требуется индивидуальный подбор узла к конкретной отопительной сети, основанный на расчете.
  3. Чтобы изменить параметры выходящего теплоносителя, нужно пересчитать диаметр отверстия форсунки под новые условия и заменить сопло.
  4. Плавная регулировка температуры на элеваторе не предусмотрена.
  5. Узел не может применяться в качестве циркуляционного насоса локальной схемы (например, в частном доме).

Уточнение. Существуют усовершенствованные модели элеваторов с регулируемым проходным сечением. Внутри предкамеры установлен конус, перемещаемый шестеренчатой передачей, привод – ручной либо электрический. Правда, теряется главное преимущество узла – независимость от электроэнергии.

Домовые однотрубные системы, действующие совместно с элеваторами, довольно сложно запускать в работу. Нужно сначала выдавить воздух из обратного стояка, затем из подающего, постепенно открывая магистральную задвижку. Подробнее об инжекционных узлах и способе запуска расскажет мастер – сантехник в видеосюжете:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
