Радиаторы отопления с нижним подключением

Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

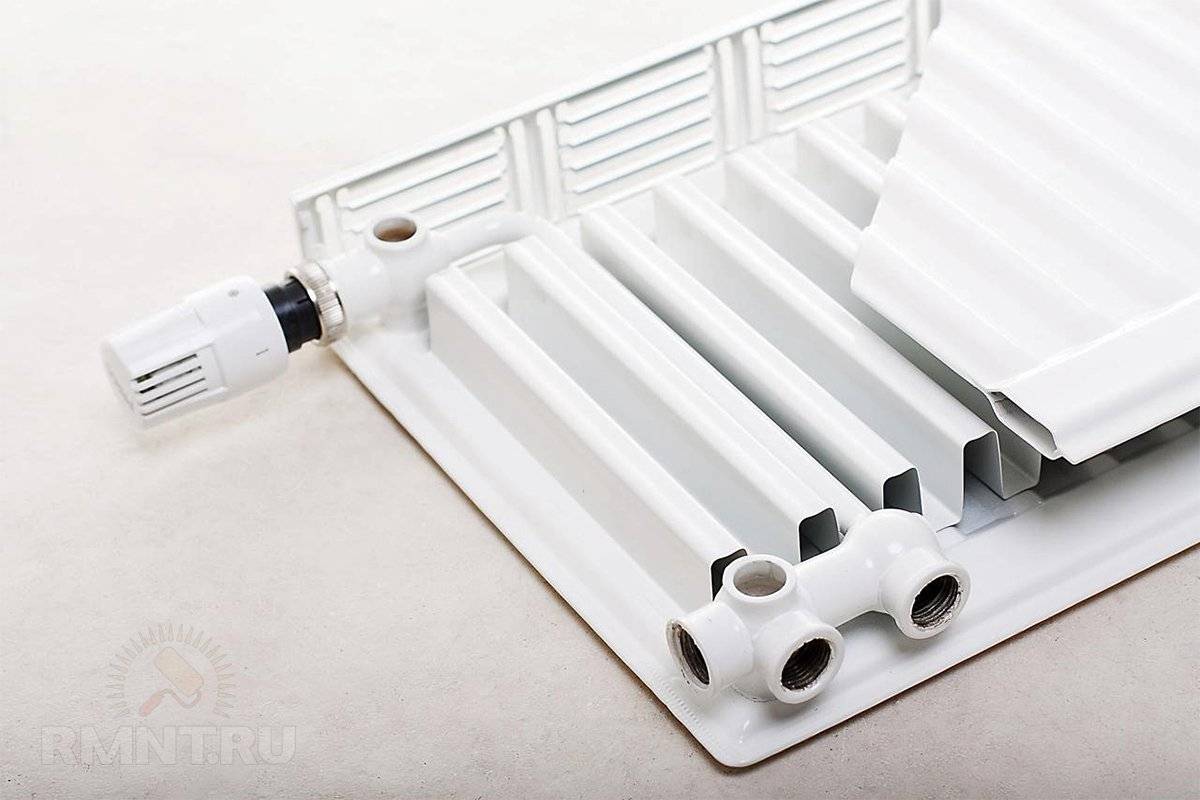

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

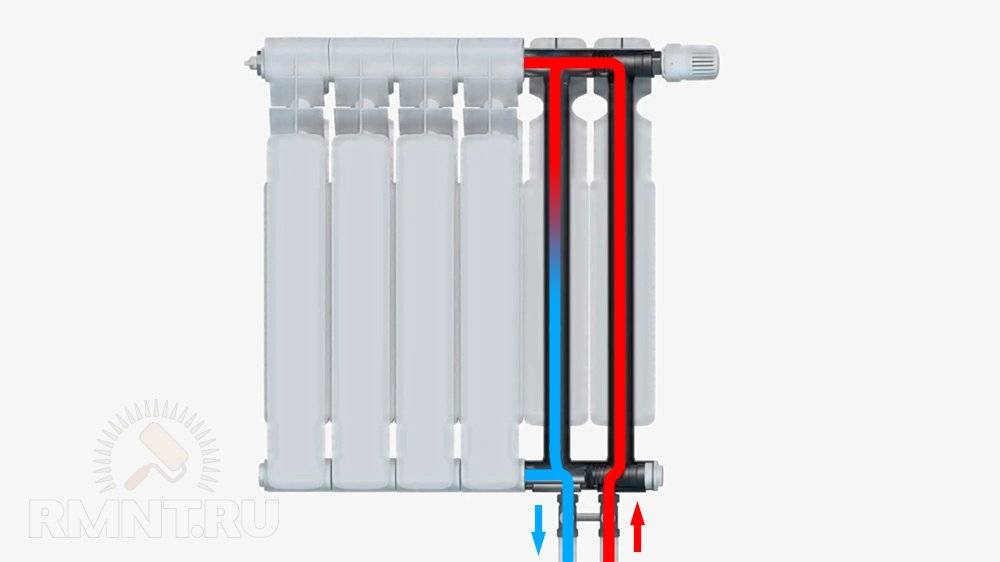

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.


Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.


Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Варианты бокового подключения радиаторов

Приборы отопления можно подключать различными способами. Наиболее популярным считается боковое подключение батареи.

Для данного вида подключения характерно подсоединение подводки к верхнему патрубку, а обратки – к нижнему. Получается, что обе трубы располагаются с одной стороны радиатора.

Вариант подключения биметаллических радиаторов боковым способом считается распространенным, потому что создает возможность для максимального нагрева помещения.

Необходимо учесть, что стальные радиаторы с большим количеством секций для бокового подключения не применяются, так как последние элементы могут недостаточно прогреваться. Правда, если другого способа для монтажа нет, то проблема устраняется за счет удлинителя протока теплового носителя.

Подробней рассмотрим варианты бокового подключения радиаторов отопления.

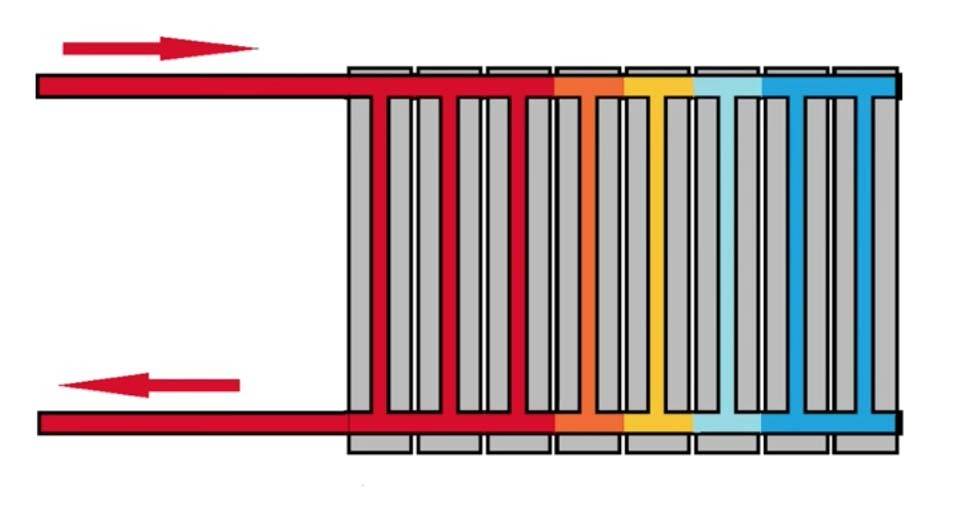

Одностороннее

Данный способ бокового подключения радиатора предполагает, что присоединение комплекта труб для подачи и обратки теплового носителя выполняется с одной стороны батареи. Подобный принцип подключения считается более рациональным для домов в один этаж. Чаще всего его используют при боковом подключении радиаторов отопления, насчитывающих до пятнадцати отопительных ребер, передающих тепло в комнату. Но если количество секций превышает указанное число, то эффективность нагрева может понизиться – последние секции останутся холодными.

Диагональное

Второе название этого способа бокового подсоединения панельных радиаторов – перекрестное, когда подключаются удлиненные панели или многосекционные радиаторы.

Устройство радиатора позволяет тепловому носителю распределиться внутри равномерно и создать все условия для максимальной передачи тепла.

Диагональное подключение радиатора

Монтаж выполняется просто – подача воды подводится к верхнему патрубку, с обратной стороны радиатора из нижнего патрубка выходит обратка.

Основное преимущество такого варианта – минимальные потери тепла, не превышающие двух процентов. От правильности определения способа подключения батареи к общей сети зависит качество отопления комнат.

Седельное

Такой вариант подходит к системе, в которой трубы смонтированы ниже уровня пола. На поверхности остается небольшой отрезок трубы, подведенный к патрубку, расположенному внизу. Вода подается с одного  края, а уходит – с противоположного. Основной недостаток метода – тепловые потери, достигающие пятнадцати процентов. Иногда верхняя часть радиатора прогревается не полностью.

Варианты подключения

Присоединение батарей с нижней подводкой могут выполниться несколькими вариантами. Наиболее эффективные и приемлемые с эстетической точки зрения обеспечиваются благодаря установке специальных устройств и переходников, которые регулируют направление потока.

При этом застройщику не нужно беспокоиться о необходимости дополнительной комплектации арматурой и регулирующими приборами, они обычно идут в комплектации с батареей.

С боковыми отводами

Этот тип относится к двухстороннему нижнему присоединению батареи и не представляется сложным для монтажников. Подводящие трубы располагаются внизу над половым настилом или под ним. Сам прибор закрепляется на стене, а к входному и выходному патрубкам подключается внутридомовая отопительная сеть.

Для того чтобы прибор в одной комнате можно было демонтировать, без приостановки процесса теплоснабжения во всем доме, необходимо поставить запорно-регулирующую арматуру с обеих сторон на входе и выходе сетевой воды. В верхнее ответвление устанавливают воздухоотводчик.

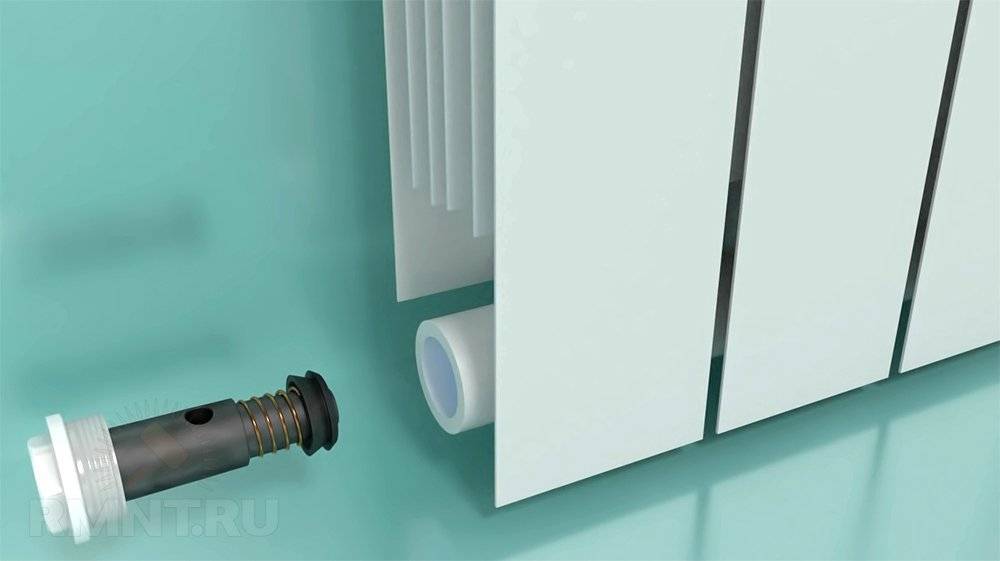

При помощи переходника и удлинителем потока

Присоединие батареи с применением переходника используется в тех случаях, когда схема расположения комнаты не дает возможность подключить обычный радиатор с двухсторонним подводом теплоносителя. В этом случае устанавливают специальный переходник в нижний вход, а к верхнему присоединяется нержавеющая трубка-удлинитель, что позволяет подключить трубы отопления снизу батареи.

Этот тип нижнего подключения. Удлинитель потока без отводов завертывается в нижний патрубок. Циркуляция теплоносителя происходит за счет того, вода, проходящая по трубке, размещенной в центре агрегата, вытекает из нее внизу, а затем поднимается по принципу естественной циркуляции, выталкивая холодный слой воды сквозь выходной патрубок устройства. Эта система хорошо работает только в схемах с принудительной циркуляцией теплоносителя.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Как правильно подключить радиатор при подаче снизу

Из этого материала вы узнаете о том как правильно подключить или обвязать радиатор отопления если подача теплоносителя по стояку подается снизу в верх.

Если же вопрос о том как правильно обвязать радиатор при подключении к стояку по которому тепловой поток движется снизу в верх по стояку, то эта статья об этом.

При замене радиаторов очень важно учитывать движение потока теплоносителя в системе. Очень часто бывает так что подача тепла многоквартирном доме осуществляется снизу в верх, что противоречит законам физики и здравому смыслу, но что имеем то имеем.

Такой снизу идущий поток создает избыточную нагрузку на насосное оборудование центральной котельной но как говорится что имеем то имеем.. Дело в том что если ошибочно полагать что поток теплоносителя движется в правильном направлении – сверху вниз и устанавливать батарею правильно. То в результате правильной установки радиатора отопления может обнаружиться что он почему то не греет.

Как исправить ситуацию и заставить батарею прогреваться и отдавать тепло? Самый простой и изящный способ установки батареи в диагональной обвязке.

Однако не всегда имеется возможность подключать радиаторы по диагональной схеме обвязки. И часто при подаче теплоносителя снизу вверх батареи подключают во так.

Или вот такой вариант обвязки радиатора отопления при подаче теплоносителя снизу – не очень красиво..

Но это – боковое подключение хорошо работает при коротких радиаторах до семи секций. А если секций двенадцать или больше?

Что делать в таком случае когда заказчик не хочет что бы обвязка батареи монтировалась по диагонали? Есть конечно же у сантехников хитрости и на этот счет но это уже из области находчивости Русских умельцев по замене батарей отопления.

Для того что бы установить длинную батарею (более десяти секций) с боковым подключением так что бы она могла прогреваться по всей ее длине, нужно взять отрезок металлопластиковой трубы и вставить его в нижнюю часть радиатора по всей длине, таким образом удлинив поток теплоносителя в батарее. Для этого берем комплектную футорку на 3/4 с резьбой по всей длинне внутреннего диаметра. И вкручиваем в нее обжимной фитинг для металлопоастиковой трубы на 1/2 дюйма.

Получится вот такая интересная конструкция.

Которую мы установим внутрь радиатора отопления в нижнюю ось самой батареи и за счет этого удлиним поток тепла по свей многосекционной батарее отопления.

И вставляем удлинитель теплоносителя в батарею отопления.

Все теперь невероятно длинные радиаторы отопления с боковым подключением будут греть на полную мощность отдавая максимум тепла в отапливаемое помещение.

В принципе можно даже не обращать внимания на то какая подача идет по стоякам, низ или верх, это неважно, если установлен только один радиатор. Если один то для этого радиатора, вполне достаточно бокового подключения, если батарея длинная – более 6 секций то боковое подключение можно аппгрейдить удлинителем потока, как то показано выше

Хотите установить несколько радиаторов? Можно установить несколько, вплоть до целой ветки…Всю ветку радиаторов отопления можно подключить к одному стояку отопления и все радиаторная ветка будет отлично прогреваться

Даже если на ней семь батарей, при этом абсолютно неважно, откуда подается теплоноситель с верху или снизу и никаких выподвертов с трубами – классическая двухтрубка тупиковая Об этом подробно в следующей статье…

Рекомендации

  • Можно ли подключить радиатор неправильно при подаче снизу Невозможно подключить радиатор неправильно если подключать его на подачу в независимости в какую сторону движется теплоносителя по стояку отопления — вверх или вниз. Множество посетителей сантехнических сайтов, задаются вопросом о правильном и неправильном подключении радиаторов…
  • Второй радиатор отопления подключить от двухтрубного стояка Подключать к стояка отопления можно и второй и третий и даже седьмой радиатор если не называть стояк двухтрубным… Дело в том что двухтрубных стояком не бывает а бывают стояки подачи и обратки. И здесь для…
  • Какими бывают ветки отопления в системах отопления Веткой системы отопления можно назвать в первую очередь радиаторную сеть примыкающую к общему стояку отопления на котором установлены аналогичные радиаторные ветки в каждой квартире. Начнем с простого… На рисунке ниже изображена отопительная система в виде…

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Типы отопительных систем

На сегодняшний день существует достаточно большое количество видов отопительных систем. Каждая из них имеет свои особенности подключения радиаторов. Несомненно, если вы решили для установки батарей привлечь мастера – ему все это известно. А вот если вы планируете устанавливать радиаторы самостоятельно, то необходимо различать типы подключения радиаторов отопления – ведь вам нужно знать, какая именно система будет функционировать в вашем доме.

Однотрубная система

Такой тип отопления распространен в многоэтажных домах. Простота планирования и монтажа, а также минимальное количество используемых материалов делают ее весьма выгодной.

При этом теплоотдача системы рассчитывается еще при создании проекта отопления, и в дальнейшем в полной мере соответствует заданному параметру.

Однотрубная система отопления

Двухтрубное отопление

Принцип работы данной отопительной системы прост – по одному контуру к батарее подается нагретый теплоноситель. А отток охлажденного теплоносителя осуществляется по другому контуру. Все отопительные устройства в системе подключаются параллельно. Весомое достоинство двухтрубной отопительной системы состоит в том, что можно контролировать и в случае необходимости – корректировать уровень нагрева. Для этого на двухтрубное подключение радиаторов отопления – на отдельный радиатор ставятся специальные вентили

Важно помнить – при подключении радиаторов необходимо с точностью соблюдать все правила, указанные в СНиП 3.05.01-85

Двухтрубное отопление

Установка батареи

Вопрос о выборе радиатора и том, как его подключать, решают до начала сантехнических работ в доме. Когда бетонный слой пола готов и уже кладут листы внешнего покрытия, поздно думать о нижнем подводе. Поэтому решение принимают до залива стяжки.

Собственно, сам процесс подсоединения радиатора состоит из следующих этапов:

  • Замеры. Устройство удалено от пола минимум на 15 см. От стены радиатор отстоит на 2 см.
  • Радиатор устанавливают на специальную подставку, поверх кладут строительный уровень для выравнивания.
  • Просверливают отверстия для крепежей.
  • Вбивают крепежи (по числу секций). Для пятисекционного агрегата достаточно двух креплений, но если секций семь, десять или пятнадцать, то требуются как минимум три.
  • Устанавливают агрегат на подготовленную поверхность.

Внимание! При нижней подводке Г-образную трубу топят в полу и заливают монтажной пеной. Однако это делают только в конце работ и только после того, как система опрессована

Схема подсоединения к двухтрубной системе отопления

При работах рекомендуется опираться на нормы СНиП 3.05.01-85.

По одному контуру идет нагретая вода. Охлажденная отходит по другому. Радиаторы в этой системе подсоединяют параллельно. В каждый радиатор поступает вода примерно равной температуры, благодаря чему обеспечивается равномерный прогрев всех помещений.

Двухтрубная система позволяет отслеживать уровень температуры и, если требуется, скорректировать его. Для этого на радиатор устанавливают специальный вентиль.

Фото 3. Схема нижнего подключения батарей к однотрубной (слева) и двухтрубной (справа) отопительной системе.

Чем хорош именно этот тип прибора

Если говорить открыто, никаких особых достоинств у этого типа обогрева нет — его применяют в основном в частных домах, да и то, если для хозяина эстетичность интерьера выше того, тепло ли будет людям, сидящим в комнате.

Поэтому, если жилище позволяет установить прибор другого типа (лучше всего боковой) — рисковать не надо.

Особенно если у устанавливающего нет опыта в сантехнических работах — при любой аварии придется вызывать спецбригаду, рискуя за время ожидания уничтожить и собственный ремонт, да еще и залить соседей, живущих снизу. После окончания предстоит восстанавливать покрытие заново. Своими силами на должном уровне подобное удается немногим, а значит, предстоят новые финансовые затраты.

Арматура для подключения: краны для регулировки, трубы

Обязательный элемент для регулировки нагретой воды — запорно-регулировочные вентили. Их задача — перекрывать дорогу нагретому потоку частично или полностью. Степень ограничения зависит от параметров заранее утвержденного проектного расчета.

Для соединения трубы из меди, стали, полимеров или металлополимеров со входом используют арматурные адаптеры. Чтобы закрепить устройство, потребуются кронштейны.

Важно! Чтобы подсоединить агрегат правильно и без лишних хлопот, до начала работ следует убедиться, что все необходимые детали закуплены и находятся прямо под рукой у мастера. В большинстве магазинов и строительных рынков монтажный комплект, куда входят все необходимые составляющие, прилагается к радиатору

Преимущества и недостатки

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

  • Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
  • Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
  • Цена нижней схемы подключения меньше остальных;
  • Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

Недостатки нижнего подключения:

  • Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
  • Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.

Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.

Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.

Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%

Конечно, от этого зависит и модель прибора отопления

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.

Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.

Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке

Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину

Упаковка должна быть на радиаторе до подключения

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.

Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.

Радиатор с нижним подключением и его особенности

Большинство радиаторов, предлагаемых в продаже, имеют четыре входа – это классическое решение. Это дает возможность варьировать схемы подсоединение к замкнутой системе обогрева по любой схеме. Есть также возможность запустить по однотрубной и двухтрубной ветке монтажа батарей, чтобы не столкнуться со сложностями пересечения самотечной и принудительной схем в частных двухэтажных домах.

В продаже можно найти разные варианты патрубков и клапанов, обеспечивающих удобство установки любой стороной и поддержания функционирования системы отопления.

Важно учитывать, что вертикальная панель радиатора величиной в человеческий рост с нижним подключением дает меньшую теплоотдачу. Поэтому лучше ставить ее в тех местах, где нет окон

Вертикаль и горизонталь обязательно проверяют при помощи уровня и отвеса.

Этот способ также помогает экономить пространство или монтировать батареи в неожиданном месте:

  • обогрев воздуха у открывающегося настежь балкона;
  • в промежутке между панорамными окнами;
  • на одной поверхности колонны прямоугольной формы;
  • внутри неполной перегородки между объединенными комнатами (кухня и гостиная или столовая);
  • в небольшом пространстве между фальш-окнами, встроенной быттехникой или аквариумами.

Вертикальная панель радиатора с нижним подключением дает меньшую теплоотдачу

Сегодня также предлагаются декоративные радиаторы, оснащенные щитами оригинальной формы, рассчитанные на нижний способ подключения. В случае применения радиаторов иного типа помните, что функционально они имитируют классические батареи с меньшей теплоотдачей.

Функциональные преимущества у вертикальных обогревателей такие же, как у горизонтальных панелей с нижним подключением и специальным клапаном. Например, трехходовый клапан обеспечивает работу однотрубной системы – для подачи и обратки в радиаторах вертикального типа.
