Радиатор отопления для частной квартиры: устройство и принцип работы батареи, обзор основных видов

Подготовка батарей из чугуна к установке

Прежде чем фиксировать радиаторы, необходимо подготовить стену. Зона монтажа должна быть прочной, если стены отделаны гипсокартоном или другой облицовкой на каркасе, следует либо разобрать обрешетку, либо подготовить прочную опору.

Крепление радиаторов отопления к стене начинается с определения зоны монтажа.

Проще всего брать за основу требования к размещению агрегатов по отношению к подоконнику, стенам и полу:

  1. Найти середину оконного проема. От найденной точки вправо и влево отложить половину длины радиатора – определить зону крепежей.
  2. Между полом и нижней границей радиатора должно быть 8-14 см.
  3. От верхней части радиатора до подоконника нужно оставить пространство в 10-12 см.
  4. От стены батарея должна отстоять на 3-5 см.

Подготовка к монтажу – это выравнивание стены, включая заделку сколов, выбоин. После этого панель обработать жидким стеклом и защитить теплоотражающим фольгированным экраном. Такая мера позволит снизить потерю тепла до минимума.

После подготовки покупаются необходимые крепежи, комплектующие, которые нужны для установки и запуска батарей в работу.

Техника соединения секций чугунных батарей

Сборка чугунных радиаторов отопления своими руками проводится с помощью специального ключа в 5/4 дюйма для уже эксплуатируемых радиаторов и в 1 дюйм для новых. Также потребуется футорка.

Ничего сложного в стыковке секций нет:

  • для замера глубины вставить ключ в батарею;
  • отметить глубину мелом;
  • осмотреть футорку для ключа, которая бывает правой/левой и обозначает схождение и расхождение секций;
  • если ход футорки по часовой стрелке – резьба правая, вкручивать следует именно по часовой стрелке, если против – резьба левая, крутить придется именно так;
  • совместить секции так, чтобы они прижимали прокладку с ключом;
  • считая полные повороты, повернуть ключ – все секции соединяются на одинаковое количество поворотов ключа;
  • стыки прихватить, оценить ровность совмещения и потом прикрутить все соединения.

Материалы и инструменты для выполнения работ

Чтобы выполнить работы, пригодится весь набор расходных элементов для установки радиаторов и некоторые дополнительные материалы:

  1. Заглушки. Их считают по количеству выходов из батареи и виду подключения. При боковом типе подключения будет 4 выхода, из которых 2 на трубопроводы, 1 для крана Маевского, а заглушку нужно на 1 выход. На 2 радиатора при боковом подключении – 2 заглушки и так далее.
  2. Кронштейны. На чугунную батарею нужно 4 кронштейна – 2 на верхний коллектор и 2 на нижний.
  3. Кран Маевского. Это арматура для спуска воздуха, которая устанавливается на верхний выход радиатора.
  4. Переходники. Элементы продаются в комплекте с батареей, если их нет, то нужно подбирать детали по диаметру трубопровода, к которому подключается радиатор.
  5. Запорную арматуру. Это шаровые, регулировочные краны.

К вспомогательным материалам относятся:

  • фум-лента;
  • сантехническая паста для герметизации стыков;
  • льняная подмотка;
  • дрель или перфоратор;
  • дюбеля с пластиковыми колпачками;
  • присоединительная арматура для стыковки с трубопроводом и фитингами – выбирается арматура по типу трубопровода.

Особенности подключения

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту

  • Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
  • Между входящей и выходящей требой желательно выполнить перемычку (байпас).
  • После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
  • В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
  • Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Последовательность подключения

Самый ответственный момент в установке батарей – это их подключение к отопительному контуру и последующая проверка. Чтобы все работы были проведены качественно, нужно соблюдать последовательность монтажа чугунного радиатора.

  • Предварительно отключается отопительный контур, прекращается подача теплоносителя в квартиру с последующим сливом его из труб при помощи циркуляционного насоса.
  • Батарея вешается на кронштейны с проверкой ее горизонтального и вертикального положения строительным уровнем.
  • Из устройства выкручиваются заглушки.
  • В том случае, если боковая схема подключения чугунных радиаторов отопления «внедряется» в однотрубный контур, то предварительно нужно установить и подключить байпас с вентилем. Если система двухтрубная, то применяются сгоны с кранами.

Перед тем, как устанавливать чугунные батареи, рекомендуется проверить качество сборки секций и отрегулировать каждый ниппель. После этого, секции сводятся воедино, а конструкция подвергается опрессовке, для проверки качества соединений. Если течи нет, то можно приступать непосредственно к подключению батареи к контуру.

На последнем этапе проводит установка крана Маевского на чугунные радиаторы.

После подключения всех отопительных элементов, производится пробная проверка качества работ. Она покажет, насколько надежно монтирована система. Для этого в нее под давлением запускается вода. Если нет ни течи, ни непонятных шумов и стуков, значит, все элементы контура подсоединены правильно.

Алюминиевый радиатор

Алюминиевые радиаторы – почетные рекордсмены по продажам в странах бывшего союза. Легкие, эффективные и относительно доступные приборы отопления. Из-за высокого разнообразия выбора алюминиевых батарей, определиться с удачной покупкой сложнее.

Данные модели радиаторов идеально подбирать в частные дома, где нет агрессивной среды теплоносителя и стабильное низкое давление в отоплении. Так же алюминиевые радиаторы – это идеальный выбор для самотечной системы отопления частного дома. Большой внутренний диаметр не будет создавать дополнительных проблем при «естественном» движении теплоносителя.

В виду большого выбора и разброса цены, мы вам предлагаем три основных критерия, которые позволят вам подобрать хорошую алюминиевую батарею.

Вес

Самый главный показатель, который позволит понять степень адекватности цены. Чем больше вес, тем лучше радиатор отопления и тем выше в нем теплоотдача. Топовые модели алюминиевых батарей имеют вес 12-15 килограмм. За такие решения можно заплатить хорошую цену. Если при одной стоимости прибора у них разный вес, возможно предпочтение стоит отдать тому, что тяжелее.

Показатель теплового потока

Есть такая характеристика, как тепловой поток. Она указывается в паспорте любого радиатора отопления. Чаще данный показатель мы называем теплоотдачей прибора. Чем выше этот показатель, тем в теории лучше батарея отопления.

Высокая теплоотдача говорит о следующих факторах:

  • Прибор продуман так, что теплосъем происходит наиболее эффективно
  • В приборе лучше сплав. Алюминиевые радиаторы не производятся из чистого алюминия. Туда добавляется так же кремний, который негативно сказывается на теплоотдаче, но добавляет прочности прибору.
  • В батареи больше ребер и прочих теплоотдающих элементов

Но также велика вероятность, что цифру теплового потока вам могут просто нарисовать и никак не подкрепить. Таким славятся производители китайских радиаторов отопления. Будьте аккуратны при выборе, опираясь на данную информацию.

Визуальная оценка

Смотрите на качество окраса прибора, толщину ребер, их глубину и количество. Эти внешние факторы так же дадут понимание о качестве прибора отопления. Если, нажимая на ребра, вы ощущаете, что вот-вот его согнете или поломаете, то это уже звоночек.

Безусловно, есть и другие критерии подбора радиатора. Но для обычного покупателя этих трех подсказок будет уже достаточно.

Посмотрите подробное, чтобы разобраться в выборе радиатора:

Подручные инструменты

Чтобы осуществить монтаж чугунных батарей, понадобятся следующие инструменты:

  • Строительный уровень.
  • Шуруповёрт.
  • Дрель для проделывания отверстий в стене.
  • Рулетка.
  • Герметик, лента для уплотнения.
  • Карандаш.
  • Длинный и короткий ключ для соединения секций батареи.

Инструменты для монтажа батареи отопления

Дополнительно лучше приобрести динамометрический ключ. Он поможет оптимально затянуть детали в местах соединения. Если сделать это слабо, они могут не выдержать давления отопительной системы. Это вызовет протечку. А если сильно закрутить, то может сорваться резьба. Это тоже приведет к аварийной ситуации.

Динамометрический ключ

Способы крепления и количество элементов

Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:

  1. Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:
  • Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
  • Фиксаторы из стали, расположенные на полосе из того же металла.
  • Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
  • Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.

Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.

  1. Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.

Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

Актуальная система

Отечественные и зарубежные системы охлаждения в подавляющем большинстве представляются закрытыми, где жидкости перемещаются принудительно. Основными их элементами служат:

  • радиатор охлаждения;
  • патрубки и соединительные шланги;
  • рубашка (технологические каналы блока);
  • водяная помпа;
  • многолопастной вентилятор;
  • термостат.

При работе силовой установки располагающийся антифриз в каналах рубашке получает от мотора тепло. Далее она перемещается по имеющимся каналам к радиатору, чтоб остывать, и возвращается по другим каналам обратно. Движению помогает располагающийся в системе насос, а охлаждению способствует расположенный за радиатором большой вентилятор. Интенсивность работы корректируется встроенным термостатом и своевременным автозапуском/автоостановкой вентилятора.

Долив необходимого объема антифриза осуществляется через специальную горловину в радиаторе. Также это можно делать посредством расширительного бачка. Как правило, в современных системах умещается около 6—12 л тосола. Заменить его удастся после полного слива, отвинтив крышку на блоке либо в нижней части радиаторного бачка.

Основные отличия батарей

В теплоцентралях существует два типа давления:

  1. Рабочее.
  2. Опрессовочное.

Последнее всегда имеет более высокие показатели. Для алюминиевых радиаторов рабочее давление считается до 16 атмосфер, что соответствует рабочим показателям в сетях тепловых. Иногда давление может достигать до 28 атмосфер, что является критичным значением для алюминиевых радиаторов. Использовать их в многоквартирных домах специалисты не рекомендуют. Не только из-за давления, но и из-за особенностей теплоносителя. В частных домовладениях давление в котле не превышает обычно 1,5 атмосфер, поэтому алюминиевые радиаторы более предпочтительны.

Опрессовочное давление более актуально, знать о его существовании необходимо. Перед началом отопительного сезона рекомендуется протестировать герметичность всей системы. На профессиональном языке этот процесс называется: опрессовыванием. То есть при более высоком давлении (1,5-2 раза) через радиаторы прогонят воду.

В частных домах давление в отопительной системе объективно ниже. В многоэтажных домах, чтобы вода поднялась на высоту десяти метров (трехэтажный дом) требуется давление в одну атмосферу.

Коммунальные службы не всегда придерживаются ГОСТов, иногда давление «скачет» в больших диапазонах, поэтому покупать батареи лучше с запасом

Производители часто указывают различные единицы измерения в ТТХ. Один бар соответствует одной атмосфере, если расчет идет в мегапаскалях, то, чтобы перевести их в привычные атмосферы, требуется умножить на коэффициент 10. Пример: 1,3 мегапаскаля соответствует 13 атмосферам.

Половина тепла, которые отдают алюминиевые радиаторы – это так называемые тепловые лучи. Остальное тепло – это конвекционные потоки, они генерируется при перемещении воздушных масс снизу вверх. Такая конструкция эффективно повышает теплоотдачу.

Теплоотдача меряется в ваттах, у алюминиевой батареи с осью до полуметра теплоотдача может составлять до 155 ватт. Алюминиевые батареи имеют высокую теплоотдачу, по этому показателю они опережают чугунные.

Чугунные радиаторы во многом зависят от модели батареи. Во времена Советского Союза чугунные батареи занимали до 90% рынка, особенно была популярна конструкция: Р140.

  1. Мощность такого изделия составляла от 0,122 до 0,165.
  2. Средний вес в пределах 7,5 кг.
  3. Площадь поверхности 0,25 кв. метра
  4. Функциональное давление 9,2 атм.

Чтобы в помещении была приемлемая температура в зимнее время, учитывать следует, что на один метр квадратный требуется 140 ватт мощности (если есть одно окно и стена одно наружная). Температура батареи должна быть не ниже 65 градусов. Если помещение слишком большое, то на десять квадратных метров потребуется около 1,5 кВт мощности. Цифры все даны для ориентира. Более точные вы можете получить при помощи тепло расчётов.

Старые чугунные батареи работают исправно, но выглядят они несовременно. Нередко нагревательные приборы закрывают специальными решетками или экранами. Выпускаются также и современные модификации, которые обладают современным внешним видом. Особенно интересны изделия завода ЧМ в городе Чебоксары.

Пример:

  1. ЧМ-1: глубина до 72 см, мощность 0,076 до 0,12 квт, вес одной секции 4,2 кг. Выдерживает давление до 9 атм.
  2. ЧМ – 2 выдерживает давление тоже в девять атмосфер. Глубина до 1,1 метра, мощность 0,1082-0,143 квт. Одна секция весит приблизительно до 6 кг.

Интересные модели (МС-110) производит завод Сетехлит, радиаторы компактны и легко умещаются в различные проемы.

Чугунные радиаторы выпускаются в Турции, Чехии и Китае. Есть очень привлекательные модели, которые выглядят ультрасовременно. Пример: компания Conner делает модель «Модерн»: имеет глубину всего 82 см, выдерживает давление до 12,2 атм., а мощность от 0,122 до 1,52 КВТ. Вес одной секции не превышает 5,5 кг.

Что нужно для установки

В зависимости от того, какие конструктивные особенности имеет отопительная система, будет зависеть количество и перечень необходимых для установки деталей. К примеру, если это однотрубное отопление – то потребуется байпас. В случае неполадок можно будет выключить только прибор, который имеет этот элемент, а всю систему перекрывать не потребуется – особенно это касается зимних ситуаций, когда в мороз не очень удобно выключать отопление.

Также монтаж батареи отопления своими руками потребует запорные вентили. Подбирать нужно радиаторный тип арматуры, не следует увлекаться сложными шаровыми кранами с так называемой «американкой», которые требуют профессиональных знаний. И обеспечить герметичность без особого опыта в этой сфере будет тяжело. Чтобы выполнить подключение радиаторов отопления своими руками к трубопроводу, потребуются сгоны, которые будут соответствовать размерам радиатора и труб по резьбе. На сгоны также будет накручиваться втулка – после скручивания ее вставляют в батарею. Стоит отметить, что когда вы покупаете чугунные батареи отопления, то нужно перед монтажом проверить, соответствуют ли кронштейны материалу стены, на которой они будут крепиться.

Установка запорных кранов

Чтобы можно было выпускать воздух из батареи, нужно поставить на нее кран Маевского. Как правило, в заводской комплектации он есть, но если нет – то купите.

Алюминиевые радиаторы

Алюминиевые радиаторы на сегодняшний день считаются наиболее эффективными по причине высокой теплопроводности алюминия и повышенной за счет выступов и ребер площади поверхности радиатора. Практически все современные радиаторы, рассчитанные для работы в системах центрального отопления, имеют рабочее давление более 12 атм, опрессовочное — более 18 атм.

К достоинствам алюминиевых радиаторов относится лёгкость, небольшие размеры, высокое рабочее давление, максимальный уровень теплоотдачи[источник не указан 3055 дней], большая площадь сечения межколлекторных трубок.

Существенным недостатком алюминиевых радиаторов является коррозия алюминия в водной среде, особенно ускоряющаяся при контакте двух разнородных металлов или наличии в отопительной сети блуждающих токов[источник не указан 3055 дней].

Алюминий является активным металлом, и если покрывающая его поверхность оксидная плёнка оказывается нарушенной, то при контакте с водой последняя разлагается с выделением водорода. Если отопительный прибор герметично закрыт, возрастающее давление газа может привести к разрыву радиатора. С этим явлением борются при помощи нанесения на контактирующие с водой поверхности полимерного покрытия, которое также улучшает антикоррозионные свойства, позволяя использовать теплоносители с уровнем pH от 5 до 10; уменьшает гидродинамическое сопротивление, предотвращает засоры и налипания. В случае, если радиатор не имеет внутреннего полимерного покрытия, перекрывать краны на подводящих трубах запрещается[источник не указан 3055 дней].

Алюминиевые радиаторы чаще всего делят на три основных типа: литые с цельными секциями, экструдированные с механически соединенным набором секций и комбинированные, сочетающие в себе качества обоих этих типов. Для работы в условиях высокого[какой?] рабочего давления используются биметаллические радиаторы, изготавливаемые из алюминия и стали.

Цельные алюминиевые радиаторы

Эти радиаторы конструктивно состоят из профилей, изготовленных экструзией и соединённых между собой сваркой. Используемый в них алюминий не требует каких-либо добавок, и поэтому сохраняет свою пластичность; соответственно, внешние ударные воздействия и внутренние гидроудары не вызывают сколов рёбер и растрескиваний таких радиаторов. Отсутствие межсекционных прокладок в таких радиаторах придаёт им прочность и надёжность, а при наличии внутреннего полимерного покрытия их долговечность может превосходить долговечность чугунных радиаторов[источник не указан 3055 дней]. Однако, поскольку их конструкция является неразборной, они не могут быть наращены в процессе эксплуатации.

Секционные алюминиевые радиаторы

Такие радиаторы конструктивно состоят из секций, изготовленных литьём под давлением, которые соединяются между собой с помощью резьбовых соединительных элементов (ниппелей); межсекционное соединение герметизируется с помощью прокладок из паронита, высокотемпературного силикона или иных материалов. Секционность предоставляет возможность нарастить радиатор в ходе эксплуатации или заменить повреждённую секцию, однако наличие межсекционных соединений отрицательно сказывается на надёжности; помимо этого, внутренняя поверхность секций отличается большей шероховатостью.

Подготовка к разбору чугунной батареи

Разобрать чугунную батарею проще за пределами жилья. Идеальным вариантом считается открытое пространство со свежим воздухом, так как во время разборки вероятнее всего будет применено нагревание конструкции. Батарею нужно положить на деревянный трап или бруски, после чего промыть стягивающие узлы жидкостью. Можно попытаться провести разборку аккуратно, но если гайки не поддаются добровольной раскрутке, тогда следует выполнить такие манипуляции:

  1. Накалить соединяющие узлы конструкции. Разобрать чугунное оборудование можно с помощью горелки или паяльной лампы. Нагрев должен проходить по всему периметру соединяющего узла. Когда гайка накалиться, можно пробовать срывать элемент. В случае неудачи провести повторный нагрев батареи. Как правило, во время работы с раскаленными деталями необходимо пользоваться индивидуальными средствами защиты. Это очки, капроновые перчатки и плотная одежда.
  2. Разрезать стыки соединительных элементов. Чтобы разобрать чугунную батарею без ключа, достаточно использовать болгарку. Во время обрезки необходимо плавно перемещать режущий инструмент по всей оси стыка. Благодаря этому на батарее не появятся сколы, трещины или забои. Конечно, применение ножовки также поможет разрезать металл, однако, на данную процедуру уйдет больше времени.
  3. Разобрать деформированный сектор. Если нет возможности нагрева или распила, можно использовать тяжелую кувалду для разбора неподдающихся узлов. Чугун – металл хрупкий, поэтому стоит начинать с середины, после чего получится быстро разбить чугунные батареи. Однако такой вариант опасен тем, что в результате можно повредить функционирующие секции.

Зачастую эти методы используют во время разборки старых батарей, так как в новых радиаторах резьбы и футорки не успевают окисляться в связи с коротким сроком службы.

Демонтаж чугунных радиаторов

Основной причиной снятия батарей является прочистка оборудования либо обнаружение дефектов, которые невозможно устранить, не нарушив целостность системы.

Первым делом нужно отсоединить изделие от труб, которые подводят теплоноситель. Для того чтобы изъять радиатор необходимо прекратить доступ воды в изделие путем перекрытия кранов либо спуска жидкость со всей системы.

Процесс демонтажа достаточно сложный и требует наличия большого количества инструментов и помощников. В случае, когда нужна замена одной секции, следует разобрать батарею путем раскалывания ниппелей. Пробки наиболее легко выталкиваются под воздействием повышенных температур, которых можно достичь путем использования фена либо другого нагревательного прибора.

В чем секрет популярности

Стандартный МС 140.

  • Чугун по своим характеристикам хотя и хрупкий металл, но все же достаточно прочный. Рабочим давлением для такой батареи является 8 – 12 атмосфер, плюс при кратковременных скачках или гидроударах, она может выдерживать нагрузку до 20 атмосфер. Если учесть тот факт, что в городской сети давление редко превышает 6 – 8 атмосфер, а средняя сила гидроудара 15 – 20 атмосфер, то запас прочности очевиден;
  • Такие батареи присутствуют как в бюджетном сегменте рынка, так и в элитных товарах. Дело в том, что цена на классические МС-140 едва ли не самая низкая. В то же время стоимость художественного толстостенного литья может порой в несколько раз превышать цену хорошего биметалла;
  • Приверженцы современных материалов забывают о качестве теплоносителя в наших городских сетях. Этот жесткий «коктейль» способен вывести из строя многие новомодные модели. В то время как чугун отличается абсолютной устойчивостью к любым химическим атакам и нейтральностью к коррозии, он попросту не ржавеет;

Дизайн современных батарей из чугуна.

  • Благодаря большому диаметру каналов батареи, любой мусор проскакивает через нее, практически не задерживаясь, что весьма актуально для городских многоэтажек, со старой трубной разводкой;
  • Как известно чугун обладает высокой теплоемкостью. Батарея долго набирает температуру, но также долго ее удерживает. При перебоях с отоплением данный агрегат будет отдавать тепло еще несколько часов после отключения;

Варианты подсоединения батарей.

  • Технически, установка чугунного радиатора отопления своими руками не представляет большой сложности. При наличии инструмента и пары помощников для поддержки, работу можно закончить в течение дня;
  • Еще одним немаловажным достоинством считается тот факт, что комплектующие для чугунных радиаторов отопления можно найти в любом хозяйственном магазине и цена на них вполне приемлемая;

Характеристики современных чугунных радиаторов.

С причинами всенародной популярности мы как бы разобрались.

Теперь давайте поговорим о подводных камнях этих отопительных приборов:

  • Первая причина, по которой многие отказываются от чугуна, это серьезный вес конструкции. Посудите сами, стандартная секция имеет массу порядка 7 кг, на одну комнату в среднем устанавливается 7 – 10 секций. В результате имеем от 50 до 70 кг пустой конструкции, при заполнении добавляется еще 1 – 1,5 кг на каждую секцию. Помимо проблем с установкой, не каждая стена может выдержать такой агрегат;
  • Минимальный объем теплоносителя в одной ячейке составляет порядка 1л. У современных конкурентов этот показатель меньше в 3 – 5 раз. А как известно, чем больше жидкости, тем больше энергии требуется для ее прогрева и поддержания температуры. Плюс быстро регулировать температуру в таких системах, благодаря высокой инертности, весьма затруднительно;

Данные классического чугунного радиатора МС 140.

  • Площадь таких конструкций, по сравнению с современными аналогами, несколько меньше, соответственно и теплоотдача ниже;
  • Упреки по поводу малопривлекательного дизайна не состоятельны, их в какой-то степени можно адресовать распространенным МС-140. Что же касается фигурного литья, то по своей красоте они оставляют далеко позади современных собратьев;

Виды обвязки радиаторов

Подключение приборов к трубопроводу может выполняется по одной из схем:

  • боковое (верхнее или нижнее);
  • нижнее;
  • диагональное.

Боковое верхнее и нижнее

В первом случае теплоноситель поступает в верхний коллектор и по вертикальным каналам опускается вниз.

Теплоотдача радиатора неравномерна, наиболее нагретый участок расположен ближе к точке подключения.

Такая же ситуация наблюдается при обвязке в нижней боковой позиции. Первая секция греется лучше, последняя хуже.

Нижнее подключение

Теплоноситель поступает снизу. По закону физики он движется наверх, затем, остывая, спускается. Теплоотдача при такой обвязке лучше, чем при боковой, но потери все-таки существуют. Они составляют 10-20% в зависимости от модели радиатора.

Диагональное подключение

Теплоноситель, поступающий сверху, полностью разогревает радиатор. Все секции одинаково хорошо греются. Теплоотдача при такой обвязке максимальна. Обследование тепловизором подтверждают это, поэтому диагональная схема наиболее эффективна и экономична.

Верхнее

Это нетрадиционный вид подключения, который используется при радиаторах большой высоты. Для такого способа в верхнем коллекторе устанавливается заглушка, благодаря чему теплоноситель движется вниз и разогревает отопительный прибор равномерно.

Если модель стандартная, без конструктивных изменений, то такое подключение не работает. Разогретая жидкость проходит по верхнему коллектору, а нижняя часть остается холодной.

Где и как разместить

Установка радиаторов отопления в квартире, как правило, производится под оконными проемами, но в частных домах батареи можно дополнительно размещать в местах с максимальными теплопотерями. Это входные, балконные двери, выходы на террасу, глухие внешние стены или углы. Главное — общая мощность приборов должна соответствовать требуемой теплоотдаче.

Чтобы нагретый воздух мог свободно циркулировать, нужно отступить не менее:

  • 50 мм от низа подоконника;
  • 60 мм от уровня пола;
  • 25 мм от задней стены.

Радиаторы в самотечных системах устанавливаются с небольшим уклоном — 1-1,5°, чтобы обеспечить сток теплоносителя в случае отключения на ремонт.

Виды радиаторов

Российские и зарубежные производители отопительного оборудования предлагают большой выбор приборов, различных по мощности и дизайну. Современные радиаторы изготавливаются в виде секционных или панельных конвекторов, которые вешаются на стену, встраиваются в полы или устанавливаются на стойки или ножки.

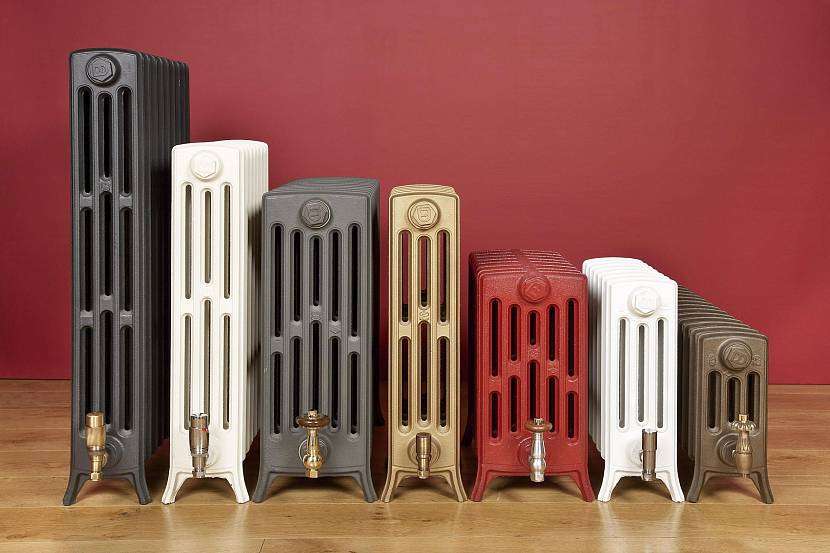

Чугунные радиаторы

Это классика водяного отопления, прошедшая проверку временем. Основные достоинства конструкций из чугуна — высокая коррозионная стойкость, долговечность и нетребовательность к качеству теплоносителя. До сих пор в некоторых квартирах и домах можно встретить массивные батареи, установленные 40 и более лет назад. Чугун обладает высокой тепловой инерцией — долго нагревается и медленно остывает, что сглаживает температурные колебания в помещении. Но и регулировать температуру за счет этого гораздо сложнее в отличие от стальных или алюминиевых батарей.

Чугунные радиаторы достаточно тяжелые. Стены не каждого дома справятся с такой нагрузкой. Обогреватели собираются из секций посредством резьбовых ниппелей, которые со временем могут разрушаться. Для устранения протечек конструкцию нужно снимать, разбирать и ремонтировать, что довольно трудоемко и физически нелегко.

Помимо отечественных радиаторов в продаже можно встретить итальянские, турецкие, немецкие или чешские. Модели интересны по дизайну, но достаточно дороги. Некоторые производители предусматривают окраску батарей в любой цвет по желанию заказчика.

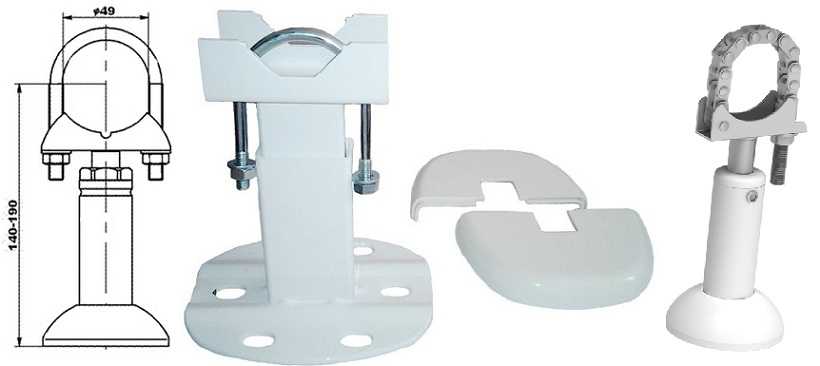

Основные преимущества крепежей

Деталь для фиксации радиаторов представляет собой вилку с круглой подставкой, которая удерживается посредством шурупов. При инсталляции можно выполнять регулировку по высоте.

Ниже рассматриваются наиболее важные достоинства напольного крепления отопительных приборов:

  • Возможность использования при условии, что стены сделаны из не очень прочных материалов вроде гипсокартона и МДФ.
  • Установка приборов отопления может быть осуществлена практически в любом месте, независимо от расположения несущих конструкций.
  • С точки зрения дизайнерских решений открываются широкие возможности, так как радиаторы при таком креплении смотрятся оригинально и эстетично.
  • Процесс инсталляции проводится в короткие сроки, что в первую очередь объясняется простотой конструкции крепежного элемента.
  • Цена готовых кронштейнов невысока, поэтому сильно тратиться не приходится.

Демонстрируются стандартные детали для фиксации.

Подготовка чугунных радиаторов к монтажу

Подготовительный этап включает в себя такие действия, как: выбор и приобретение радиатора, покупка необходимых дополнительных компонентов, таких как кран Маевского, крепежные кронштейны, сгоны, покупка краски, герметика и пакли. Также не забываем подготовить все необходимые инструменты, которые помогут нам выполнить монтаж чугунных радиаторов отопления.

В течение одной минуты он должен выдержать давление в 15 атмосфер. В тоже время, нужно быть весьма аккуратным при транспортировке таких приборов, так как чугунные изделия довольно хрупкие. Может быть, придется подумать о том, как разобрать чугунную батарею отопления.

Добавления секций чугунной батареи

После того, как чугунный радиатор проходит все испытания, его подвергают окраске, затем высушивают. Лакокрасочные составы должны отвечать следующим требованиям:

  • Они должны обладать хорошей устойчивостью к влиянию коррозии.
  • Краска должна выдерживать высокие температуры. Исходя из тепловых стандартов, радиатор не должен нагреваться до температуры, превышающей +80 градусов.
  • В процессе своего функционирования прибор не должен изменяться в цвете.

Какие краски подходят для чугунных радиаторов? Лучше всего использовать эмалевые краски. Они не содержат вредных компонентов, которые будут испаряться во время окрашивания прибора и его высушивания. Можно использовать и акриловые краски. Такие краски хороши тем, что они не будут трескаться, меняться в цвете и выдержат довольно высокие температуры.

Покраска чугунного радиатора отопления

Таким образом, создается тепловой занавес. Батарея из чугуна не должна занимать больше, чем 70% от проема окна. Чтобы циркуляция теплого воздуха, была оптимальной, необходимо выполнить следующие условия:

  • Расстояние от верхней части радиатора до подоконника не должно превышать 5-10 см.
  • От пола до нижней части батареи расстояние также должно составлять от 5 до 10 см.
  • Между радиатором и стеной необходимо оставить расстояние в 2-5 см.

После установки идет подключение чугунных радиаторов отопления.

Требования для установки чугунного радиатора отопления

Конструктивные особенности

Когда вы выбираете радиаторы, следует учесть несколько важных моментов. Если вы выберете секции батарей отопления, то при необходимости можно будет увеличить площадь нагревания. Если же конструкция батареи отопления будет панельной, или это будет конвектор, то конструктивно вы ее уже не измените. Когда только производятся расчеты, очень тяжело учесть все нюансы, которые будут влиять на количество необходимого тепла для каждого отдельного помещения. И если устройство батареи отопления будет секционным, то это даст возможность уменьшать и увеличивать количество секций, заменять те элементы, которые вышли из строя.

Панельный радиатор отопления

Секционный радиатор отопления

Схема радиатора отопления также характеризуется важным аспектом – межосевым расстоянием, которое отображает по вертикали величину отрезка между центрами подводящей и отводящей трубы. Особенно этот момент стоит учитывать тогда, когда заменяется уже существующий радиатор или проложенная трубная разводка. Если вы купите радиатор с другим межосевым расстоянием, то вам придется или менять его, или менять размещение труб.

Ведь качество теплоносителя обычно оставляет желать лучшего: в воде есть песок, окалина и ржавчина. Все эти неприятные моменты при оседании сначала вызывают неэффективность работы системы отопления, а затем даже могут повлечь за собой ее полную поломку.

Правильный выбор радиаторов отопления – это важнейший нюанс. Подходящий радиатор отопления в разрезе – залог хорошей работы отопительной системы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
