Устройство и принцип работы двухконтурных газовых котлов: схема и критерии выбора

На каком производителе остановить свой выбор?

Автономное отопление – затея не одного дня. От выбора модели котла, других элементов системы зависит ваш комфорт не только сегодня, но и в последующие годы, поэтому экономить на оборудовании в данном случае не стоит. Единственный выход из подобной ситуации — тщательно изучить существующие на рынке предложения и учитывать репутацию производителей.

Хорошо известные в мире компании и фирмы, занимающиеся выпуском нагревательной техники, стараются держать марку и дорожат своей репутацией. Модели котлов от ведущих производителей надежны, практичны и удобны в работе. Незначительная разница в стоимости компенсируется отсутствием проблем с оборудованием в процессе эксплуатации.

Однако слепо верить в надежность моделей иностранных производителей не стоит. Нередки случаи, когда импортная техника оказывается совершенно не приспособленная к нашим реалиям. На эффективности работы газового котла может сказаться качество теплоносителя. Немаловажным является и наличие в вашем регионе ремонтно-обслуживающей базы. Купить агрегат, на который трубно достать комплектующие и запасные части, к тому же который ремонтировать придется кустарным способом – самая нелепая ошибка. Отнеситесь к своему выбору ответственно во всех аспектах! Идеальный выбор – покупка оборудования, адаптированного производителем к российским условиям.

Виды и типы

Котельное отопление разделяется по типам его установки. Существуют одноконтурные и двухконтурные модели оборудования, настенного крепления и напольной установки.

Настенный тип

Плюсы: значительно меньших размеров, прост в монтаже, не требует отдельного помещения.

Минусы: маленький коэффициент полезного действия, подходить для отопления небольших жилых домов или помещений малой площади.

Напольный тип

Плюсы: Работает по принципу два в одном. Обеспечивает отопление помещения и обеспечение горячим водоснабжением. Два контура могут эксплуатироваться независимо друг от друга. Существуют модели с режимом «Зима-Лето».

Минусы: требуется большая площадь для установки, лучше отдельное помещение. Монтаж значительно сложнее настенного вида.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

  1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
  2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
  3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
  4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
  5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

  1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
  2. Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
  3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Функционирование агрегата

Описание принципа работы двухконтурного газового котла отопления поможет понять особенности функционирования агрегата, который обеспечивает не только автономное отопление, но и горячее водоснабжение.

В ходе эксплуатации в работу агрегата вмешиваться не нужно — достаточно корректировать уровень нагрева теплоносителя при помощи регулятора, если не установлена автоматическая программируемая система с термодатчиками.

Рассмотрим, как работает двухконтурный газовый агрегат. При понижении температуры теплоносителя ниже указанного значения (или температуры воздуха в помещении, если используются выносные датчики), автоматика запускает насос, под действием которого происходит разрежение теплоносителя в обратном трубопроводе. Нагретая жидкость попадает в контур отопления, когда достигается необходимое давление, срабатывает реле и происходит запуск горелки.

Процесс запуска и работы котла контролируется микропроцессором. Когда теплоноситель в контуре нагревается до заданной температуры, горелка переходит на работу в режиме модуляции или ожидания. Цикл повторяется, когда температура вновь упадет ниже заданных значений.

Циркуляционный насос обеспечивает транспортировку теплоносителя в контуре, функция трехходового клапана — отключать отопительный контур от подачи теплоносителя, когда с его помощью готовится горячая воды в теплообменнике. С этой целью теплоноситель перемещается внутри котла по малому контуру, отдавая тепло воде для ГВС.

Летом, когда отопление не требуется, двухконтурный агрегат может выполнять только функцию нагрева воды для горячего водоснабжения.

Сбои в работе агрегата обычно связаны с засорением теплообменника отложениями. Осадок, накипь скапливаются на внутренних стенках трубок. Чтобы избежать проблем, не рекомендуется подключать отопительный контур для заливки и подпитки напрямую к водопроводу, как и контур ГВС. Как минимум, следует установить сетчатые фильтры.

Итоги. Двухконтурные агрегаты автоматизированы, что обеспечивает удобство эксплуатации и надежность. К преимуществам газовых котлов также относится компактные габариты — настенные модели занимают минимум места и пригодны для установки в жилом помещении. Модельный ряд дает возможность подобрать многофункциональный котел подходящей ценовой категории.

Современная панель управления двухконтурного конденсационного газового котла

Преимуществом двухконтурных моделей является доступная стоимость — дешевле купить один такой агрегат, чем комплект из одноконтурного котла и бойлера прямого или косвенного нагрева.

К недостаткам можно отнести относительно небольшую производительность горячей воды, особенно если речь о моделях без встроенного бойлера — если одновременно открыто два и более крана, агрегат не справится с нагревом до заданной температуры. В то время как отдельно установленный бойлер всегда хранит достаточный запас горячей воды.

Еще один недостаток — энергозависимость. В конструкцию двухконтурного теплогенератора входит циркуляционный насос, автоматика, привод для трехходового клапана, которые требуют электроснабжения. Если в доме регулярно отключается свет из-за перебоев в подаче электроэнергии, необходимо предусмотреть резервный источник электричества.

В остальном двухконтурные котельные агрегаты вполне подходят для домовладельцев, желающих создать эффективно работающую автономную систему отопления и ГВС без лишних финансовых затрат.

Видео по теме:

Автоматика

Для газо-нагревательных приборов одним из важнейших элементов конструкции является автоматика. Сегодня ни одна модель газового котла не выпускается без автоматических устройств контроля работы отопительного оборудования, которые могут быть механическими или электронными. Выбор оснащения в данном случае за потребителем.

Модели зарубежных производителей практически все оснащены электронными приборами автоматики. Такой подход делает современное отопительное оборудование высокотехнологичными устройствами, способными работать в различных режимах и самостоятельно контролировать текущее состояние всех элементов единого механизма. Существенным препятствием для многих потребителей является стоимость таких котлов. В ряде случаев газовые котлы, оборудованные электроникой, становятся заложниками системы электроснабжения. Нет электричества, нет отопления. Частые поломки и выход из строя газовых котлов с электроникой влечет за собой дополнительные расходы на ремонт и профилактику техники.

Оптимальным для наших условий станет вариант приобретения котла с независимым источником энергоснабжения или с механическими приборами управления. Такие модели представляют собой бюджетный вариант. В работе они практичны и неприхотливы.

Принцип работы котла с проточными нагревателем

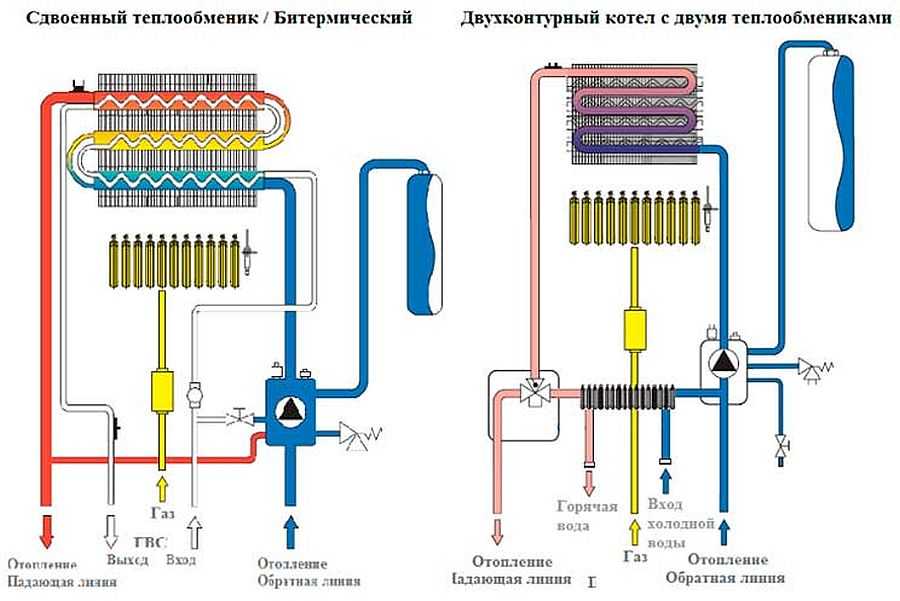

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!
Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Мощность котла

Один из ключевых моментов выбора котла отопления — определение необходимой мощности. Если подходить к этому с полной ответственностью, необходимо считать теплопотери каждого помещения, если речь идет о квартире или здания в целом, если котел подбирается для отопления частного дома. В расчетах учитываются материалы стен, их толщина, площадь окон и дверей, степень их утепления, наличие/отсутствие неотапливаемого помещения внизу/вверху, тип крыши и кровельного материала

Принимается во внимание географическое положение и еще целая куча факторов

Такой расчет можно заказать в специализированной организации (хоть в ГорГазе или проектном бюро), при желании можно осилить самостоятельно, а можно пойти по пути наименьшего сопротивления — посчитать, опираясь на усредненные нормы.

Куда уходит из дома тепло

По результатам всех расчетов была выведена норма: на отопление 10 квадратных метров площади требуется 1 кВт мощности отопления. Эта норма подходит для помещений с потолками 2,5 м, со стенками со средней степенью теплоизоляции. Если ваше помещение попадает в эту категорию, общую площадь, которую надо отапливать, делите на 10. Получаете требуемую мощность котла. Далее можно вносить коррективы — увеличивать или уменьшать полученную цифру в зависимости от реальных условий. Увеличивать мощность котла отопления надо в следующих случаях:

  • Стены сделаны из материала, имеющего высокую теплопроводность и не утеплены. Кирпичные, бетонные попадают в эту категорию точно, остальные — по обстоятельствам. Если подбираете котел для квартиры, добавлять мощность надо если квартира угловая. Для «внутренних» потери тепла через них не столь страшны.
  • Окна имеют большую площадь и не обеспечивают герметичность (старые деревянные рамы).
  • Если в помещении потолки выше чем 2,7 м.
  • Если в частном доме чердак не отапливаемый и плохо утепленный.
  • Если квартира находится на первом или последнем этаже.

Уменьшают расчетную мощность если стены, крыша, пол хорошо утеплены, на окнах установлены энергосберегающие стеклопакеты. Полученная в результате цифра и будет необходимой мощностью котла. При поиске подходящей модели отслеживайте, чтобы максимальная мощность агрегата была не меньше чем ваша цифра.

Отличительные особенности

Установка двухконтурной системы позволяет снизить расходы на приобретение и монтаж дополнительного оборудования для ГВС. Особенно выгодным это будет для тех владельцев жилья, которые хотят полностью сменить систему отопления, а также горячее водоснабжение.

Мощности

Мощность большинства настенных котлов составляет не более 60 кВт. Есть и модели, способные обогреть здание, площадью до 900 кв.м. Мощность напольных агрегатов составляет от 4 до сотен киловатт. Для обогрева помещений большой площади оптимальным вариантом является напольное оборудование.

Обвязка двухконтурного котла.

Расход воды

Расход воды систем с проточным обогревателем составляет до 33 л/мин. Существует возможность увеличить эту цифру путем установки накопительного бойлера. Модели большой мощности имеют независимые контуры, обеспечивающие подогрев теплоносителя для теплых полов или воды, используемой для бассейна.

Принцип работы

Двухконтурный газовый котел работать может в двух режимах — отопления и подогрева воды. В самом котле есть два контура, по которым движется теплоноситель. Один из них — с первичным теплообменником — работает на отопление, второй — с пластинчатым теплообменником — на подготовку воды ГВС. Переключение происходит при помощи трехходового клапана.

Точный режим работы двухконтурного котла закладывается производителем, но обычно механизм работы на отопление такой:

  • При понижении температуры в помещении ниже определенного уровня, автоматика передает сигнал на включение циркуляционного насоса. Теплоноситель начинает движение, создавая разряжение в обратном трубопроводе. Одновременно включается горелка.
  • Протекая через теплообменник теплоноситель нагревается, разнося тепло по системе.
  • Оббегая радиаторы, он остывает и возвращается на вход котла с более низкой температурой.
  • Снова нагревается, проходя через теплообменник.
  • При достижении заданной температуры (есть контроль по температуре теплоносителя, есть — по температуре помещения), горелка отключается, теплоноситель еще некоторое время циркулирует, подгоняемый циркуляционным насосом (режим постциркуляции). Когда температура теплообменника падает до определенного уровня, циркуляционный насос останавливается. Котел не работает до тех пор, пока температура находится в пределах нормы. Как только она становится на 1°C ниже установленного предела, котел снова включается.

С некоторыми вариациями этот алгоритм работы повторяется в разных котлах. При подогреве воды для бытовых нужд все происходит примерно также, только сигналом к включению горелки является появление расхода воды в контуре. То есть вы открываете кран горячей воды, зажигается горелка. Только при таком режиме работы трехходовой клапан переключается и замыкает теплоноситель внутри котла. От горячего теплоносителя нагревается вторичный теплообменник, а от него — подогревается проточная вода. Нагрев прекращается при перегреве воды (когда достигнуто пороговое значение) или после того, как кран закрыли. Горелка гаснет, циркуляционный насос отрабатывет до тех пор, пока не остынет теплообменник, потом отключается.

Различия в конструкции одно и двухконтурных агрегатов

Чем отличается конструкция агрегатов с 1 контуром и с 2-мя контурами? Если говорить об основных узлах, то основной принцип работы один у обоих видов оборудования:

  • трубопроводы, через которые подается вода из скважины (водопровода);
  • расширительный бачок;
  • дымоотводящая или коаксиальная труба и горелка.

Одно из главных, что отличает одноконтурный газовый котел от 2х-контурного — это конструкция теплообменника.

Если в 1-контурном это труба, посредством которой за счет обмена тепла от газовой горелки происходит нагрев воды, в 2х-контурном — это два сдвоенных теплообменника из труб и пластин или один битермический (чтобы было понятнее — это труба внутри трубы).

  1. первичный, нагревающий контур отопления;
  2. вторичный или пластинчатый, отвечает за нагрев воды.


Фото с https://teplowood.ru Однако ключевое отличие – это 3-х ходовой клапан, который отвечает за направление воды. Когда происходит нагрев контура отопления, клапан находится в нормальном положении. Однако, при открытии крана ГВС, за счет перепада давления срабатывает автоматика устройства. Клапан перекрывает доступ горячей воды в отопительный контур. Тогда теплоноситель начинает циркулировать внутри котла. В этот момент помещение уже не отапливается.

Выбор производителя турбированного газового котла

Рейтинги турбированных двухконтурных газовых котлов возглавляют немецкие компании: Buderus, Bosch, Vaillant. Их продукция считается самой надежной и имеет длительный срок службы. Немного уступают им по качеству модели итальянских, французских и словацких производителей Baxi, Neva Lux, Ariston, Protherm. Также популярностью пользуется продукция корейских фирм Navien, KITURAMI.

Vaillant

Модели немецкой компании Vaillant отличаются высоким качеством. Популярностью пользуются турбированные двухконтурные модели Vaillant turboTEC pro VUW 240/5-3 мощностью 24 кВт и Vaillant ecoTEC plus VUW INT IV 246. Последний агрегат является конденсационным и имеет высокий КПД в 99%. Производитель заявляет, что он расходует на 10-20% меньше топлива по сравнению с конденсационным котлом.

Bosch

Газовые котлы компании Bosch часто попадают в рейтинги лучших. Из турбированных двухконтурных моделей отличным качеством обладает линейка агрегатов Bosch Gaz. Они редко выходят из строя и неприхотливы к условиям эксплуатации — выдерживают перепады напряжения и пониженное давление газа и воды.

Buderus

Рейтинги турбированных двухконтурных газовых котлов отопления также возглавляет линейка Buderus Logamax U072. В нее входят модели с разными мощностями, что позволяет покупателю выбрать подходящий агрегат. Они отличаются бесшумной работой, низким потреблением газа и удобством управления.

Baxi

Лучшими по качеству и надежности из котлов Baxi считаются модели линеек Luna и Nuvola. Их отопительные теплообменники выполнены из меди, что продлевает срок службы. Конструкция моделей этих газовых котлов адаптирована к российским, что упрощает их эксплуатацию. Агрегаты серии Nuvola имеют встроенный бойлер, благодаря которому котел имеет высокую производительность горячей воды.

Читайте, как подключить двухконтурный газовый котел к отоплению, водоснабжению, электричеству и дымоходу?

Обзор китайских двухконтурных газовых котлов – их плюсы и минусы https://oteple.com/obzor-kitajskix-dvuxkonturnyx-gazovyx-kotlov-ix-plyusy-i-minusy/

Protherm

Достойное место среди европейских производителей занимает продукция словацкой компании Protherm, а именно серий Гепард и Пантера. Они достаточно надежны и обладают хорошим КПД, стыкуются с дополнительным оборудованием, но при этом стоят дешевле аналогов немецкого производства.

Ariston

По-прежнему пользуется спросом, хотя и меньше, чем раньше двухконтурные турбированные газовые котлы аристон. Этот производитель выпускает много различных агрегатов именно этого типа. Они имеют стильный дизайн, удобный и понятный интерфейс, а также оснащены множеством полезных функций и режимов. Однако, в последнее время количество негативных отзывов о продукции этой компании увеличилось и спрос на нее снизился.

Navien

Газовые котлы Navien Deluxe считаются у потребителей одними из лучших в соотношении «цена-качество». Они достаточно надежны, хорошо автоматизированы, адаптированы под отечественные условия эксплуатации. Случаются у агрегатов Navien и поломки, но их можно исправить довольно быстро и недорого.

KITURAMI

Двухконтурные газовые котлы KITURAMI по качеству и оснащению можно смело поставить в один ряд с немецкими аналогами. Но минусом является примерно такая же цена, что часто толкает выбор в сторону отопительных устройств европейского производства.

Если Вы хотите приобрести недорогой и надежный турбированный газовый котел, обратите внимание на отечественную продукцию. Модели Ростовгазоаппарата, Конорда Нева Люкс также достаточно надежны, неприхотливы и практичны

Как сделать выбор газового турбо котла

Турбированные котлы перестали быть редкостью. Отечественному потребителю, предлагают несколько десятков моделей различных производителей, отличающихся функционалом и внутренним устройством. Выбор турбированного газового котла сводится к следующему:

  1. Подбор по техническим характеристикам.
  2. Производителю.
  3. Стоимости.

Специалисты рекомендуют подбирать отопительное оборудование, после анализа и теплотехнических расчетов помещения.

Подбор по мощности и функционалу

Выбор подходящего котельного оборудования, начинают с подбора по мощности и функциональным возможностям

Обращают внимание на следующие характеристики:

  • Производительность – точные расчеты, выполняют после аудита отапливаемых помещений на предмет теплопотерь. Существует формула для подсчета среднего значения производительности, 1 кВт =10 м². Расчеты с помощью приведенной формулы, не подходят для котлов с раздельным теплообменником (двухконтурным), а также для помещений, где высота потолков больше чем 2,7 м. Котельное оборудование с битермическим теплообменником, рассчитывается с учетом необходимого запаса мощности (+15%) и дополнительной производительности, необходимой для нагрева воды (+15%).
  • Количество контуров отопления – если существует насущная потребность в ГВС, выбирают котел с двумя теплообменниками. В других случаях, подойдет теплогенератор с одним контуром отопления. Современный 2-х контурный газовый турбо котел отопления и ГВС, работает в режиме «Зима/Лето». После окончания отопительного сезона, первичный контур выключается. Котел продолжает работать как обычный проточный водонагреватель.
  • Материал теплообменника – первичный контур изготавливают из чугуна и стали. Вторичный теплообменник, из меди или алюминия. У каждого материала свои параметры теплопроводности и длительности эксплуатации. Материал контуров влияет на себестоимость котла.
  • Автоматика – в устройство двухконтурного турбированного газового котла, входит обычная или погодозависимая автоматика. Современные модели, оснащаются выносным блоком управления, по желанию заказчика, дополнительно укомплектовываются модулем дистанционного оповещения. Чем больше функций имеет автоматика, тем экономичнее котел расходует газ.

Какой фирмы турбо котел лучше

Выбор турбо котлов по надежности, возглавляет Buderus, Bosch Gas, Protherm, Vaillant. На втором месте, находятся Baxi, Neva Lux, Arderia. Несколько хуже по качеству сборки и надежности, продукция корейских концернов: Navien, Daewoo, Kiturami, Hydrosta.

Сколько стоит турбированный котёл

Ценовая политика, во многом зависит от выбранного производителя. Двухконтурный турбированный газовый котел Buderus на 12 кВт, обойдется в 33-35 тыс. руб. Отечественный аналог, можно купить, начиная от 20-25 тыс. руб.

Корейское оборудование, продается исключительно в комплектации «премиум». За котел, снабженный погодозависимой автоматикой, придется заплатить цену немецкого котла в базовой минимальной комплектации, 35-40 тыс. руб.

Естественная и принудительная тяга

Камера сгорания может быть открытой и закрытой. Первая оснащается обычной атмосферной горелкой, воздух к которой поступает прямо из комнаты, а дым уходит через классический каминный/печной дымоход.

У второго типа воздух поступает, а дым отводится по одной и той же коаксиальной трубе, а нагнетается воздушная масса за счет встроенного вентилятора.

Закрытые модели стоят дороже, но их КПД выше: во-первых, уличный воздух по пути успевает нагреться от горячей стенки, за которой движется на улицу дым, во-вторых – часть тепла при нагреве не уходит в комнату, вся энергия расходуется на нагрев теплоносителя.

Еще одно достоинство закрытой топки: монтаж коаксиального дымохода существенно проще, чем устройство стандартного и проход его через кровлю.

Но приобретение открытой модели может быть оправдано, если стандартная печная труба уже существует.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро «подохнуть». Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Принцип действия


Каждая деталь в конструкции выполняет свою функцию. Принцип работы будет рассмотрен в двух режимах – обогрева и генерации горячей воды. В отдельную группу выделяется летний режим, когда обогрев дома не требуется.

Работа в режиме обогрева

В данном режиме котел выполняет роль обогревателя. Одновременная работа по нагреву помещения и воды невозможна.

В качестве обогревающего устройства котел работает по такому же принципу, что и обычный проточный нагреватель. Сначала устройство включается и прогревается до заявленной температуры. Когда предел достигнут, прекращается подача газа. Если котел оснащен датчиком температуры, автоматика будет учитывать эти показания.

На работу горелки влияет и автоматика, измеряющая температуру уличного воздуха. Датчики позволяют использовать котел только в холодное время. Это существенно экономит электроэнергию.

Работающая газовая горелка генерирует тепло. Оно нагревает теплоноситель, который затем циркулирует по отопительной системе, обогревая помещение. Во время работы образуются продукты сгорания, которые удаляются двумя способами – с помощью вентилятора или самостоятельно. Нагрев воды отключен. За это отвечает трехходовой кран.

Работа в режиме нагрева воды

Контур водоснабжения активируется, когда пользователь поворачивает водопроводный кран. При подаче потока воды срабатывает трехходовой переключатель и включается нагревающая система. Одновременно зажигается газовая горелка, после чего из крана начинает течь теплая вода. Когда котел переводится в режим подачи горячей воды, отопительный контур выключается.

После выключения крана трехходовой клапан переводится в исходное состояние и отрезается вторичный теплообменник. Вся энергия направлена на отопительную систему.
