Схемы подключения батарей: Варианты подключения радиаторов отопления и их различия

Варианты подключения

Способы подключения радиатора к трубопроводу:

Верхнее. Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
Одностороннее или боковое. Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.

Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.

А вы знаете какие лучше выбрать трубы для теплого пола? Принцип работы фанкойла описан в нашей статье на https://klimatlab.com/ventilyaciya/kondicionirovanie/princip-raboty-fankojla.html

Все о котлах на топливе, газе и электричестве в нашей статье.

Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций

Фактически вариантов два:

Удлинитель должен составлять 2/3 от общей длины радиатора.
Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Особенности установки различных видов радиаторов

Батареи изготавливаются из различных материалов. Каждый радиатор индивидуален, поэтому его подсоединение может иметь свою нюансы. Разберем следующие вариации:

Алюминиевые

Экономный, а потому и наиболее популярный вариант. Является цельной конструкцией. Внутри находятся проточные каналы. Анодное оксидирование образует пленку с защитными способностями.

Подключение алюминиевых радиаторов отопления имеет одну проблему: они не дружат со стальными трубами. Эти два материала вместе разрушают цветной металл. Для недопущения этого, подключение выполняют с переходными муфтами и использованием бронзовых запорных кранов.

Стальные

Это копия чугунных батарей. Единственное отличие – гораздо быстрее нагреваются и менее тяжелые. Делятся на трубчатые батареи с секциями и монолитные панели. Основное преимущество – возможность провести замену любой секции, а также увеличить или уменьшить длину радиатора.

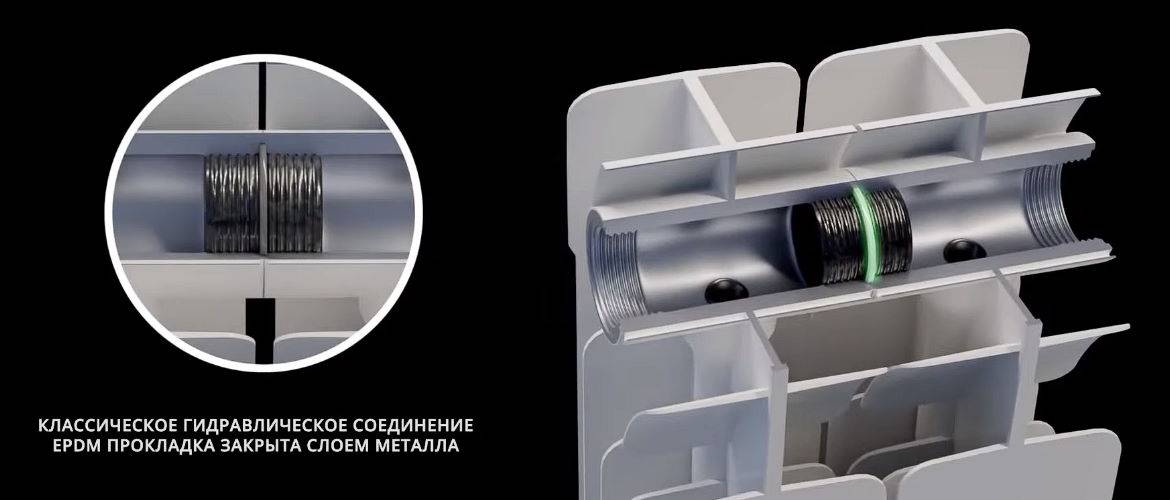

Биметаллические

Состоит из стали и алюминия. Первый металл относится к трубчатому каркасу – основе всей батареи, где два коллектора соединяются за счет вертикальных каналов. Данный механизм заворачивается кожухом из алюминия.

Подключения биметаллических радиаторов отопления имеют логику, поскольку эта конструкция позволяет быть алюминию эффективным, так как нет связи со сталью. К этому добавляется тот факт, что монтаж батарей можно выполнить самостоятельно, особенно если происходит смена старых, потому как он довольно прост – не понадобится даже сварка.

Чугунные

Являются первопроходцами. Вопреки этому они все еще актуальны даже в коттеджах – стоит поблагодарить дизайнеров. Стандартные обходятся недорого, в использовании просты, поэтому такое подключение батарей происходит чаще все же в промышленных зданиях, где дизайн не важен.

Стальные создавались по примеру этих, поэтому преимущество у них идентичное – можно изменять их размер и даже заменять. Поэтому вопрос как соединить чугунные батареи между собой и возможно ли это вообще отпадает.

Медные

Идеальный вариант с точки зрения эффективности, лучший из всех. К коррозии практически безразличен, так еще и служит минимум 30 лет. Но вот с ценой возникнут проблемы – медь дороже остальных материалов. Установка батарей потребует комплект фитингов, а также переходники и сгоны. Без этого медь будет напрямую контактировать с железом.

Пластиковые

На данный момент не более чем пробники — на рынке появились недавно. Нагреваться могут до 800 С. Давление не может превышать 3атм. Применяются исключительно для пластиковых труб. Из плюсов выделяется возможность подобрать цвет радиатора согласно имеющемуся интерьеру помещения.

Схемы подключения батарей

Существуют следующие виды подключения радиаторов к центральной системе отопления:

боковое одностороннее;
диагональное;
нижнее;
попутно перехлестывающее, или подключение Тихельмана.

Прежде чем мы перейдем к подробному рассмотрению каждого вида, опишем, как в общем виде выглядит и какие элементы включает радиатор, присоединенный к прямому и обратному стоякам. На рисунке ниже это представлено довольно наглядно. Необходимо пояснить лишь то, что такое байпас. Байпас – это отрезок трубы, меньшей по диаметру, чем остальные. Он соединяет подачу и «обратку» и устанавливается в том случае, когда в однотрубной системе присутствует терморегулятор.

Боковое одностороннее подключение радиаторов

Такая система подключения предполагает боковое одностороннее присоединение радиаторов отопления к прямому и обратному стояку, то есть обе трубы подключаются к одной и той же секции (сверху и снизу). Рекомендуется присоединять подачу к верхней части батареи, а «обратку» – к нижней. Двухтрубная схема, в которой подача горячей воды в систему радиаторного отопления происходит снизу, характеризуется более низкой (примерно на 7%) мощностью.

Боковое одностороннее подключение обеспечивает максимальный прогрев батарей с большим количеством секций или равномерный прогрев всех радиаторов в высотных зданиях, где эти элементы соединяются параллельно.

Диагональное подключение

Диагональная схема подключения радиатора к системе отопления предполагает присоединение стояков подачи и «обратки» с разных сторон: прямую трубу подводят к верхней части нагревательного элемента, а обратную – к нижней. Рекомендуется именно такой порядок, иначе эффективность обогрева помещения снизится по меньшей мере на 10%.

Диагональная схема соединения батарей – это оптимальный подход к организации системы отопления, состоящей из большого количества радиаторов. Горячая вода равномерно распределяется по всему пространству внутри батареи. Теплопотери при этом составляют не более 2%.

Нижнее подключение

Такая схема подключения используется, когда все трубы системы отопления спрятаны под пол. Стояки подвода и отвода теплоносителя присоединяются к нижней части крайних секций нагревательного элемента. Теплопотери при таком способе подключения могут достигать 15%, так как верхняя часть батареи прогревается неравномерно.

Подключение Тихельмана

Система Тихельмана. Нажмите на фото для увеличения.

Схема соединения Тихельмана, или попутно перехлестывающее подключение радиаторов отопления – это та же двухтрубная система, только с установкой сужающих устройств на участках подачи и «обратки». Рассмотрим конкретный пример. Труба подачи от котла имеет диаметр 50 мм. В нее врезается подача на первый радиатор, диаметром 20 мм. После перехода следует отрезок трубы диаметром 40 мм. Далее – 20-милиметровый отвод на вторую батарею. После второго радиатора диаметр стояка меняется на 32 мм. Далее – еще один отвод 20 мм на нагревательный элемент. Диаметр стояка после третьего радиатора – 25 мм. Далее – последний отвод 20 мм и последняя батарея.

«Обратка» собирается по зеркальной схеме: первым подключается к стояку отвода при помощи трубы самого маленького диаметра первый радиатор, последним – последний элемент с диаметром стояка 50 мм.

Таким образом, даже в теплотрассах большой протяженности (большие особняки, гаражи, склады, ангары и т.д.) обеспечивается равномерный прогрев всех радиаторов с минимальными теплопотерями.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

Боковое одностороннее подключение.
Нижнее.
Диагональное.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.

Установка радиаторов

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.

Как можно регулировать температуру батареи отопления

В частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

Избежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.

Варианты схем подключения радиаторов

Подача теплоносителя к батареям определяет степень, равномерность и скорость прогрева приборов. Рассмотрим наиболее эффективные виды подключения радиаторов отопления.

Радиаторы с нижним подключением

Все батареи могут совмещаться боковым или нижним способом. Если выбирается подключение радиаторов отопления с нижней подводкой, то тут всего два патрубка – один для подачи теплоносителя, второй – для обратного тока воды. Получается, что с одной стороны подается вода, с другой – вытекает. Точные указания о подключении трубопроводов, куда именно присоединяется подача, а куда обратка написано в прилагаемой к прибору инструкции по монтажу.

Батареи с боковым способом подключения

Этот вариант предполагает большее разнообразие, можно выбрать способы подключения радиаторов отопления по типу системы, простоте монтажа и удобству пользования.

Всего техник четыре, рассмотрим каждую из них:

Диагональная схема. Считается одной из самых лучших и берется за основу при тестировании приборов отопления производителями продукции. Данные тепловой мощности, указанные в паспорте прибора, как раз определяются при диагональной схеме. Принцип – подача теплоносителя с одной стороны батареи в верхний вход, а трубопровод обратного тока присоединен к нижней точке коллекторов с другой стороны батареи (противоположной). Таким образом теплоноситель проходит все секции, обеспечивая быстрый и равномерный прогрев.
Односторонний тип подключения выглядит так – магистраль подачи теплоносителя присоединяется к верхней точке коллектора, обратки – к нижней точке, но все трубы находятся с одной стороны радиатора. Эта схема удобна при расположении стояка сбоку от батареи, именно одностороннее подключение применяется почти во всех квартирах многоэтажных домов. Подача теплоносителя снизу – менее эффективный вариант, трубы размещать неудобно, требуется хорошее давление в системе, иначе носитель не будет проходить по секциям батареи с нужной скоростью. Чтобы повысить скорость нагрева в батареях с 10-ю и более секциями, нужно ставить удлинители потока – это трубы, доводящие теплоноситель дальше середины. Устройства применяются в алюминиевых, биметаллических радиаторах, удлинители улучшают теплоотдачу батарей.
Седельная схема. Считается не самой эффективной из-за снижения теплопередачи на 12-14%. Однако если применяется седельная схема подключения радиатора отопления, то двухтрубная система не занимает много места в квартире. Магистрали выкладываются в полу или прямо по нему, то есть практически незаметны. Чтобы снизить теплопотери, рекомендуется брать батарею с запасом мощности.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
заглушки для перекрытия оставшихся каналов;
краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

для бокового подключения;
для диагонального подключения;
для нижнего подключения.

Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
краны соединяются с тройниками;
в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
далее устанавливаются шаровый кран и тройник для присоединения байпаса;
выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

к входу и выходу из радиатора присоединяются запорные краны;
отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Когда нужно балансировать систему

Теоретически, регулировка радиаторов отопления необходима в любом случае. Инженер-проектировщик, разрабатывая и рассчитывая водяную систему, закладывает расход теплоносителя на каждую батарею и контур напольного обогрева. После монтажа, заполнения и опрессовки трубопроводной сети исполнитель обязан отрегулировать подачу тепла, ориентируясь на расчетные параметры в проекте.

Поскольку среднестатистического домовладельца заботит лишь тепло и комфорт внутри жилища, самому браться за балансировку рекомендуется в таких случаях:

Ближние к котлу батареи нагреваются заметно сильнее дальних радиаторов, соответственно, в комнатах жарко или прохладно (слишком большой перепад температур).
Один из радиаторов издает явственный шум — журчание протекающей воды.
Замоноличенные в стяжку трубы прогревают полы неравномерно.
В процессе наладки новой отопительной разводки, собранной своими руками.

Если при грамотно смонтированном отоплении температура в дальних комнатах существенно ниже, система нуждается в балансировке

Когда не следует регулировать раздачу теплоносителя батареям:

Если радиаторная сеть и теплые полы работают без нареканий. Лишний раз крутить вентили не стоит – по неопытности можете сделать хуже.
При выявлении различных неполадок – воздух в батареях, протечка, засор радиаторных либо балансировочных вентилей, разрыв мембраны расширительного бака и тому подобное. Сначала устраните неисправность и проверьте работоспособность отопления. Возможно, регулировка не понадобится.
Категорически не рекомендуется вмешиваться в работу центрального отопления многоквартирного дома, врезать в общие стояки дополнительные краны и клапаны. Исключение – многоэтажные новостройки с индивидуальными тепловыми вводами в каждую квартиру.

Также не рекомендуется «прижимать» проток через батарею с помощью обычного шарового крана. Нормальное положение штока – полностью открыт либо закрыт, в промежуточной позиции арматура долго не прослужит.

Проток воды регулируется исключительно балансовыми кранами, шаровые открыты на 100%

Когда лучше менять батареи?

Простая замена труб — это большой ремонт

Мнения специалистов по поводу выбора оптимального для замены или первоначального монтажа системы отопления кардинально разошлись.

Одни считают лучшим временем года для данной процедуры лето, когда трубы свободны от воды и не требуется дополнительный её слив.

Другие специалисты утверждают, что необходимо проводить монтаж компонентов отопления только на рабочей системе, когда теплоноситель внутри – т.е. зимой.

Такая позиция объясняется тем, что обнаружение и устранение протечек возможно сразу же после монтажа.

Итак, если вы выбрали для смены батарей лето, то вам не придется тратить время на отключение воды и спуск стояков. Летом вас встретят пустые батареи и ограничений по времени на установку у вас нет.

Вы можете работать в спокойном темпе и не переживать, что из-за вас без отопления остался целый дом, если замена батарей происходит в многоквартирном доме.

Однако у такого способа есть существенный минус – при подаче воды в систему с началом отопительного периода в случае некачественного соединения элементов обязательно случится протечка. Если вас вдруг не окажется дома, то неизбежно затопление, как собственной квартиры, так и соседей на несколько этажей.

Для осуществления замены батарей в зимнее время вам потребуется вызвать специалиста из теплосетей, который отключит подачу воды в стояк и спустит систему.

После всех проведенных работ специалисты осуществят пуск воды.

В этот момент стоит проверить на герметичность все стыки и соединения. В случае обнаружения протечки стоит немедленно устранить щели, дабы избежать затопления. Как видите, в данном способе шанс неконтролируемого затопления минимален в сравнении с летней заменой радиаторов.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

установка отопительного котла;
отделка стен в местах установки батареи, теплоизоляция по необходимости;
монтаж на стены радиаторов;
определение мест крепления труб и врезки отводов;
заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Схемы подключения радиаторов отопления
