Как сделать обвязку котла для отопления частного дома

Топливное хранилище

В котельной допускается ставить бак под солярку емкостью не более 0.8 м 3 . Для отопления большого дома этого объема может оказаться недостаточно. Поэтому одновременно с выполнением такой операции, как монтаж и подключение дизельного котла, обычно обустраивается топливное хранилище. Место его расположения выбирается с учетом правил противопожарной безопасности. Устанавливают его вне помещения, чаще всего под землей. Между стенками котлована и емкостью под топливо по нормативам положено оставлять 20 см свободного пространства. Дно котлована закрывается бетонной подушкой.

Лишь при правильном подключении котла все оборудование сможет работать в полную силу и обеспечивать теплом отопительные системы. Обвязка котла отопления должна происходить в соответствии со всеми требованиями и правилами, то есть все вспомогательное оборудование должно быть корректно подключено и функционировать.

В этой статье мы рассмотрим основные и вспомогательные способы обвязки котлов, приведем вашему вниманию фото и видео этого процесса.

Какие варианты труб можно использовать

При проведении работ по монтажу отопительного котла могут применяться элементы, выполненные из металлов и полимеров

При выборе следует обращать внимание на такие характеристики, как теплоизоляционные свойства, легкость в установке и эксплуатации, долговечность, а также стоимость изделий

Исходя из суммы этих критериев, для выполнения обвязки применяются следующие виды труб.

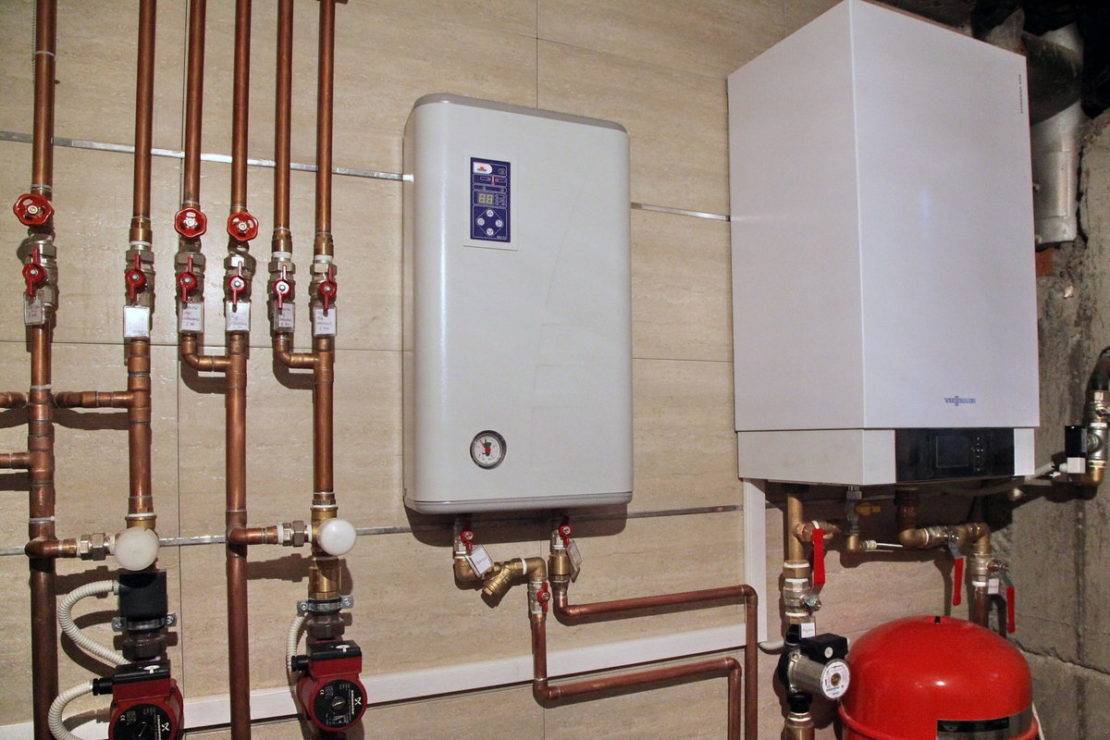

Качественные, но дорогие изделия из меди

Медная обвязка встречается относительно редко, поскольку такие трубы стоят достаточно дорого, а также требуют особого мастерства при укладке.

В то же время выполненные из этого металла конструкции имеют ряд существенных преимуществ, а именно:

• хорошую теплоотдачу;
• устойчивость к коррозии и агрессивным веществам;
• стойкость к замерзанию;
• высокую теплостойкость.

Медь быстро и хорошо прогревается при минимальном количестве тепловой энергии, поэтому детали, выполненные из этого материала, будут постоянно выделять тепло в процессе транспортировки теплоносителя.

Медные трубы способны выдерживать значительно большие температуры, нежели пластиковые (до +300°С), при этом они практически не изменяются в размерах. Горячий теплоноситель может циркулировать и в стальных конструкциях, но в этом случае увеличивается риск коррозии

Трубы из этого металла стойко выдерживают воздействие окружающей среды. Со временем они могут лишь покрыться тонким слоем окисла, что совершенно не влияет на эксплуатационные характеристики.

В отличие от труб, выполненных из стали или полимеров, пластичные медные конструкции не разрываются при замерзании находящегося в них теплоносителя.

К недостаткам медных труб для отопления, относятся невозможность их применения для создания закрытых конструкций в штробах, а также уже упомянутая дороговизна.

Бюджетные изделия из стали

Еще одним распространенным вариантом являются изделия, выполненные из стали.

К их преимуществам относятся:

1. Высокая прочность, позволяющая легко переносить механические нагрузки.
2. Низкий температурный коэффициент линейного расширения, благодаря чему длина деталей остается неизменной даже при высоком нагреве.
3. Высокая теплопроводность, позволяющая эффективно производить теплоотдачу.

К недостаткам, прежде всего, относится склонность к коррозии, разрушающей металл, из-за чего подобные элементы требуется покрасить или покрыть антикоррозионным составом.

Недостатком стальных элементов является сложность в укладке, требующая специального оборудования и профессиональных умений. Изготовление конструкций из подобных элементов необходимо доверять специалистам

При выборе лучше отдать предпочтение стальным трубам из нержавейки: они стоят дороже, однако демонстрируют большую устойчивость к воздействию окружающей среды и лучшие рабочие характеристики.

Прочные и легкие полипропиленовые трубопроводы

Подобные изделия, сделанные из современных видов пластиков, получили широкое распространение благодаря множеству положительный сторон.

Основные преимущества:

1. Доступная стоимость: цены на подобные изделия значительно ниже, нежели на металлические аналоги.
2. Легкий вес. Такие элементы весят совсем немного, благодаря чему можно сэкономить силы и средства на их складирование, транспортировку и установку.
3. Простота монтажа. Пластиковые трубы легко собираются в готовые конструкции. С помощью специального паяльника даже неспециалист сможет быстро устроить обвязку.
4. Скорость циркуляции теплоносителя. В полипропиленовых трубах, даже если они имеют сложную форму, практически не образуются засоры. Это облегчает течение воды, скорость которой остается неизменной на протяжении всего срока эксплуатации (20-50 лет).
5. Хорошая устойчивость к высокому давлению. Это позволяет использовать пластиковые элементы даже при сложных условиях эксплуатации.

Основной недостаток PPR-труб – высокий показатель коэффициента теплового расширения, благодаря чему эти изделия при нагревании несколько увеличиваются в длину. Для противодействия этому явлению приходится принимать меры, устанавливая компенсаторы.

Полипропиленовые трубы позволяют создавать контуры отопления любой степени сложности. Однако конструкции с большим количеством элементов затрудняют проведение монтажа и негативно сказываются на КПД отопительной системы

Кроме того, существуют специальные варианты труб, к которым относятся армированные алюминиевой фольгой изделия с маркировкой PN 25 – их можно использовать в системах с давлением до 2,5 мПа и температурой +95°С, а также усиленные элементы PN 20, допускающие эксплуатацию в условиях температуры +80°С и давления 2 мПа.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

Подключение твердотопливного котла к гравитационной системе отопления

Гравитационная система отопления характеризуется естественной циркуляцией теплоносителя в системе отопления. При нагревании теплоносителя горячая вода от котла вытесняет более холодную, отдавшую тепло посредством радиаторов отопления. Остывшая вода поступает в котел, цикл повторяется и тем самым поддерживается непрерывная циркуляция.

Рассмотрим самую простую схему обвязки твердотопливного котла в системе с расширительным баком открытого типа (система гравитационного типа):

	1) Твердотопливный котел
2) Подающая магистраль
3) Расширительный бак
4) Отопительный прибор (ОП)
5) Обратная магистраль

Несмотря на минимальное количество компонентов, система содержит все необходимое для безопасной эксплуатации котла. Под безопасностью подразумевается защита от перегрева и повышения давления в системе. Постоянная циркуляция воды позволяет не допустить перегрева котла. При этом нужно помнить о важных правилах организации гравитационной системы отопления:

• Одним из важных параметров системы выступает величина циркуляционного напора — расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы. Отопительные приборы должны быть расположены хотя бы на 30 — 50 см выше котла.
• Хотя бы один контур в гравитационной системе должен быть неотсекаемым. Это значит, что циркуляция теплоносителя в нем при работающем котле не должна прерываться ни при каких условиях.

Избежать превышения допустимого давления в котле позволяет расширительный бак. Он может быть как открытого типа, так и мембранным:

• Высота расположения расширительного бака открытого типа относительно котла определяет давление в котле, которое обычно ограничивается значением 2–2,5 бара для стальных котлов и 4 бара — для чугунных секционных. Такой бак являясь местом попадания в теплоноситель кислорода из воздуха не несет почти никакой угрозы долговечности чугунного котла, но грозит сокращением срока службы стального котла из-за коррозии.
• Мембранный расширительный бак превращает систему отопления в закрытый объем и компенсирует объемные изменения теплоносителя, происходящих при его нагреве и охлаждении.

Схема обвязки твердотопливного котла в гравитационной системе отопления с мембранным расширительным баком:

	1) Предохранительный клапан — обязательный элемент в закрытой системе. В дополнение к нему нужен еще и манометр для визуального контроля давления в котле.
2) Расширительный бак
3) Колпачковый вентиль для контроля, технического обслуживания и замены мембранных расширительных баков
4) Автоматический воздухоотводчик для спуска воздуха
5) Термостатический смеситель для обеспечения наиболее комфортной температуры воды на выходе
6) Водонагреватель

Расположив в одной из ветвей гравитационной системы отопления бак-водонагреватель (установка не менее чем на 30 см выше котла) можно получить горячую воду для бытовых нужд. При этом процесс нагрева воды будет саморегулирующийся. Как только жидкость нагреется, исчезнет разница температур в прямой и обратной линиях, и на выходе из котла циркуляция через контур прекратится. После использования горячей воды температура в баке понизится, что приведет к возобновлению циркуляции теплоносителя. Необходимым элементом такой схемы приготовления горячей воды является термостатический смеситель.

Изготовители твердотопливных котлов регламентируют не только максимальные давление, температуру, но и минимальную температуру котловой воды (50-65°С) или минимальную температуру воды в обратной линии (45-50°С). Чтобы обеспечить соблюдение этого требования в гравитационной системе, необходимо минимизировать перепад температур. Достигается это за счет увеличения скорости протока для меньшего остывания воды в системе отопления. На скорость потока влияет гидравлическое сопротивление системы — чем оно меньше, тем лучше. Уменьшить сопротивление потоку можно за счет применения труб большего диаметра, отопительных приборов с большим сечением каналов.

Что включает обвязка

Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:

• Трубы, разделенные на два контура подающей и обратной линии.
• Запорные вентили, арматура.
• Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
• Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
• Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
• Манометр — прибор для измерения и контроля давления.
• Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
• Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
• Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).

Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.

Подключение

Установка и ввод в эксплуатацию газового оборудования – дело ответственное. Особенно это касается тех случаев, когда планируется выполнение самостоятельной работы. Поэтому тут не нужно торопиться и думать, что все получится за один день. Лучше потратить больше времени, но зато все сделать надежно.

Чтобы создать максимально комфортные условия проживания, стоит устанавливать двухконтурные модели, в которых имеется бойлер и полный комплект автоматики. Но в таком случае предстоит выполнить ряд определенных требований. Для выполнения такой работы на руках должны быть такие элементы:

• очищающие фильтры для воды;
• теплогенератор;
• краны холодной и горячей воды.

Если говорить об одноконтурных котлах, то такие модели имеют достаточно простую конструкцию – газовая горелка и теплообменник. В нем необходимо подключить газ, воду и дымоход. Двухконтурные модели, хоть и стоят дороже, зато они более многофункциональны. К тому же, если агрегат имеет автоматику, это намного упрощает и удешевляет эксплуатацию – микропроцессоры и двойной термостат следят за температурными показателями на улице и уменьшают температуру подогрева, до того минимума, который был установлен. Такой подход позволяет экономить до 50% газа. Правда, ради справедливости стоит отметить, что автоматика зависит от электричества, то есть, если нет света, то прибор работать не будет.

Есть множество фирм, которые предлагают свои услуги по установке газовых котлов. Удобство такого подхода не только в том, что другие люди придут и смонтируют все необходимые элементы, но и еще и в том, что эти мастера могут взять на себя оформление всех требуемых документов. А это существенно экономит время.

Схемы обвязки двухконтурного настенного котла

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

Нормы установки газового котла в частном доме

Монтаж техники производится сотрудниками газовой организации. Существуют официальные требования, которые нужно выполнять при монтаже техники в коттедже. К такой документации относятся:

• СНиП «Газораспределительные системы».
• СНиП «Газоснабжение», не содержит обязательные требования, однако, поможет разобраться с монтажом.
• Помимо этих требований, есть ряд необходимых правил, описанных в СНиП.

Согласно официальным нормативным документам настройка газового котла разрешена в подвале, на цокольной части дома.

Меры и техника безопасности установки двухконтурного газового котла в частном доме

Из правил следует, что при настройке газовой техники в коттедже, комната под котельную должна отвечать следующим параметрам:

• площадь комнаты — 4 м2;
• входной проём в комнату — шириной от 80 сантиметров;
• освещение, естественный, а также искусственный свет; окно — от 30 квадратных метров;
• потолок — два с половиной метра;
• обязателен к монтажу контур заземления;
• обязательна к монтажу труба холодной воды;
• дымоход должен быть соразмерен мощности прибора;
• стены нужны выровненные.

Следовательно, двухконтурные приборы следует ставить в кухонном помещении. Так как кухня имеет планировку, которая соответствует всем требованиям по безопасности, нормативам. Для кухни лучше всего подойдёт настенная техника, так как её легко расположить в помещении, решится проблема с подключением холодной, горячей воды. А для установки напольного прибора необходимо дополнительное помещение или котельная.

Для деревянного дома прежними остаются все требования, нормативы. Но есть ряд нюансов, которые нужно соблюсти:

• Если мощность прибора составляет примерно шестьдесят киловатт, то площадь пространства требуется более 27 квадратных метров. Агрегаты менее 60 кВт можно устанавливать на кухне, но установка должна соответствовать всем требованиям.
• Если мощность прибора не больше 150 кВт, то агрегат должен быть установлен в отдельной комнате.
• Как и для первого варианта, так для второго стены в комнате, где устанавливается техника должны быть защищены от перепадов температур.

Газовое оборудование и его виды

Газовый котёл – это уменьшенных размеров котельная, оборудование, которое вырабатывает тепловую энергию за счёт потребления природного газа. Используется для обогрева помещений, нагрева водопроводной воды для хозяйственных и бытовых нужд.

  Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Двухконтурный настенный газовый котёл

Основные типы котлов собраны в таблице:

Основные типы котлов
По типу размещения
Настенные	Крепятся к стальным рамам и вертикальным поверхностям, преимущественно, к стенам
Напольные	Размещают на платформе или полу
Парапетные (не имеют дымохода)	Монтируют на внешнюю стену дома
По функциональным возможностям
Одноконтурные	Рассчитаны только на отопление
Двухконтурные	Могут обеспечивать и отопление, и нагрев
По использованию теплоты сгорания
Конвекционные	Работают на низшей теплоте
Конденсационные	Ориентированы на использование высшей теплоты
По типу розжига
Электронные	Автоматический запуск
С пьезорозжигом	Включаются кнопкой, в ручном режиме
По характеру тяги
С естественной тягой	Забор воздуха происходит из этого же помещения
С принудительной тягой	Воздух с помощью встроенного вентилятора забирается из атмосферы

При выборе газового оборудования ключевое требование – тепловая мощность. Она рассчитывается индивидуально для каждого домовладения.

Для умеренных широт делается это по формуле: площадь дома умножить на 100 Вт плюс 20% от полученной цифры для запаса. Если высота потолочного свода превышает 3 м, то мощность считается как кубатура, умноженная на среднее значение в 40 Вт.

В регионах с преимущественно низким температурным режимом площадь здания умножают на 120, а в жарких регионах – на 80. Повышающий коэффициент запаса при этом остаётся неизменным.

При использовании двухконтурного котла или тандема «котёл-бойлер» в запас добавляют 50%. Если в схеме подключена ещё и буферная ёмкость, то этот показатель удваивают (до 100%).

Лучшие варианты соответствия типа котла выбранному помещению собраны в таблице:

Тип прибора	Оптимально подходящее помещение
Двухконтурный	Кухня, где расположена газовая плита
Напольный	Отдельное помещение – топочная
Настенный или парапетный	Кухня
Маломощный (до 60 кВт)	Кухня или помещение площадью минимум 27 м2
Высокомощный (до 150 кВт)	Только отгороженное помещение с низким уровнем пожароопасности и качественной системой вентиляции

Преимущества использования электрокотлов

Область применения оборудования не имеет ограничений – агрегаты устанавливаются в домах временного и постоянного проживания, пригодны для монтажа в мастерских, гаражах, промышленных цехах. Все зависит от типа устройства, его мощности и количества контуров. Например, двухконтурные котлы снимают с хозяев проблему отопления и оснащения дома горячей водой, потому ставить их полезно при полном отсутствии централизованных коммуникаций.

Достоинства электрических котлов:

• безопасность применения из-за отсутствия открытых нагревателей, подачи газа и других огнеопасных видов топлива;
• легкость консервации – приборы оставляются в нерабочем состоянии до полугода, затем снова запускаются в работу без потери эксплуатационных качеств;
• небольшие габариты и масса;
• большой выбор моделей, разных по конструктивным особенностям, степени автоматизации, мощности.

Преимущество применения электроприборов в полном отсутствии шлаков, вредных выделений продуктов сгорания.

Обвязка твердотопливного котла

Любой владелец ТТ котла знает, что во время фазы активного горения выделяется очень много тепла. Со времени приходит опыт — когда и как именно прикрыть заслонку, на какой промежуток времени и т.п. Но стоит немного отвлечься, и вода в системе перегреется и может даже закипеть. Чтобы не допустить подобного явления обвязка котла без автоматики должна содержать несколько устройств, предотвращающих закипание системы. Только в этом случае можно разводку по дому делать полимерными трубами. Иначе, рано или поздно, перегретый теплоноситель размягчит материал, трубы прорвутся со всеми вытекающими последствиями. Потому обвязка твердотопливного котла кроме традиционных элементов — группы безопасности, расширительного бака и циркуляционного насоса — содержит солидное количество дополнительных устройств и обычно требует довольно солидных средств.

Одна из простых схем обвязки твердотопливного котла

Циклический характер работы котлов на твердом топливе приводит не только к закипанию системы, но и к тому, что в доме то очень жарко (когда топливо активно горит), то холодно — когда все прогорело. Для устранения этих явлений есть решение: установить бойлер косвенного нагрева или теплоаккумулятор. И то и другое — емкости с водой, просто выполняют они разные функции и, соответственно, подключаются по-разному.

Обвязка с бойлером косвенного нагрева

Бойлер косвенного нагрева греет воду для ГВС и подключается с одной стороны к системе отопления, а с другой — к гребенке раздачи горячей воды. Таким образом и смягчаются температурные перепады, и греется вода для технических нужд. Неплохое решение.

Схема обвязки твердотопливного котла с бойлером косвенного нагрева

Как работает данная схема? Если температура воды в водонагревателе ниже заданной, то котел подключается к нагреву воды в баке. Система отопления на это время оказывается отключенной и немного остывает. После нагрева воды до необходимой температуры котел снова переключается на работу с контуром отопления. Когда теплая вода расходуется, температура в баке снова падает, снова происходит подключение для подогрева.

Несложно, но при такой схеме все равно возможен перегрев — не всегда расход горячей воды совпадает с фазой активного горения топлива. Вот в этом случае возможен перегрев.

Схема с теплоаккумулятором

Второй способ — установить теплоаккумулятор. Это тоже емкость с водой, но подключена она только к системе отопления. Служит для смягчения температурных перепадов в системе.

Этот способ более надежный, но требует устройства нескольких отдельных контуров. Котел греет воду в теплоаккумуляторе — он подключен ко входам ТА. Это один замкнутый контур. Второй контур идет на отопление — с выхода теплоаккумулятора (в верхней части бака) горячая вода поступает в систему отопления, а остывшая вода с обратного трубопровода поступает в нижнюю часть того же бака. При необходимости, можно подключить еще и систему водяного теплого пола.

Схема обвязки ТТ котла с теплоаккумулятором

При таком построении нет обычного для твердотопливного котла резкого повышения температуры на время активного горения. Все потому что добавляется объем бака, потому перегрева воды практически не бывает. Потом, когда топливо прогорело и в обычной системе дом начинает остывать, в системе с ТА продолжает расходоваться запасенное на фазе нагрева тепло. Таким способом выравнивается температурный фон и увеличивается время между топками.

Такая обвязка котла на твердом топливе более надежна и разводку от ТА можно делать полипропиленовыми трубами, но контур от котла до емкости обязательно делать металлическими трубами. В данном случае можно использовать стальные, но лучше все-таки медные.

Обвязка ТТ котла с клапаном от перегрева

Третий способ сделать защиту от перегрева твердотопливного котла — установить автоматическое устройство защиты от перегрева. Это специальный клапан с датчиком температуры. Принцип работы прост: при превышении определенной температуры (обычно 95-97°C) вентиль открывает впуск холодной воды из водопровода, а излишек перегретой выпустит в канализацию. Так работает, например, REGULUS DBV 1-02, Regulus BVTS 14480.

Для чего нужна обвязка

Мнение о том, что отопление состоит из котла и батарей, является ошибочным. Существуют еще элементы обвязки, некоторые из них являются обязательными. При отсутствии какого-либо элемента в контуре возникают проблемы. Представим их в виде списка:

• Расширение теплоносителя с последующим повреждением труб – такое случается при отсутствии расширительного бачка. Этот элемент является обязательным, обойтись без него нельзя;
• Отсутствует циркуляционный насос – не самая большая проблема, в некоторых системах отопления его может и не быть. Но если контур сложный и запутанный, в нем много переходов, соединений и радиаторов, то протекание теплоносителя затрудняется. Без насоса это приведет к перегреву воды в пределах котла и к недостаточной температуре отопительных приборов (холодные участки батарей);
• Повышение давления в системе до критических отметок – такое случается при отсутствии предохранительного клапана. Такие клапаны монтируются в замкнутых контурах в составе групп безопасности;
• Закупоривание отопления воздухом – ситуация возникает при отсутствии спускников воздуха. В открытых системах он выходит через расширительные бачки, а в закрытых – через ручные или автоматические спускники воздуха;
• Неравномерный прогрев отдельных контуров – проблема возникает при отсутствии коллекторов и циркуляционных насосов.

Таким образом, для того чтобы отопление работало правильно и радовало теплом, необходимо разработать схему обвязки котла.

Напольный

При схеме обвязки напольного газового котла необходимо соблюдать следующие правила:

• Оборудование должно располагаться в отдельном помещении с хорошей вентиляцией: окно, вентиляционная отдушина и т.п. Площадь помещения должна составлять не менее 4 м2, а свободный объём не менее 8м3. При этом, рекомендуемая высота потолка 2,5м.;
• Вентиляция должна обеспечивать поступление свежего воздуха. Для этого оборудуется постоянный вентиляционный канал, площадь которого принимается из расчета, 8 см2 на 1 кВт мощности котла;
• В качестве декоративной отделки не могут быть использованы горючие материалы. Запрещено обустройство подвесных потолков или фальшпола а также других декоративных ниш, где могут скапливаться продукты сгорания или газ;
• В непосредственной близости от котла не должны устанавливаться какие-либо или газовые приборы, в том числе газовые счётчики;
• Сам котел необходимо устанавливать на поддон из несгораемых материалов: бетон или кирпич.

Правила установки

Плюс такого оборудования в том, что для него не нужно получать разрешение в соответствующих органах. Установить его можно своими руками и при этом не потребуется изучать техническую литературу и покупать дорогостоящий инструмент.

Основное требование при монтаже отопительных агрегатов на твердом топливе — наличие отдельного помещения. Тт котлы при работе в любом случае будут выделять копоть, дым и угарный газ. В жилых или даже подсобных помещениях им не место.

При оборудовании котельной следует придерживаться следующих правил:

1. Топка котла должна располагаться на расстоянии более 1 м от стены.
2. В стене на высоте 50 см от пола и 40 см от перекрытий нужно смонтировать вентиляционные шахты.
3. В котельной нельзя хранить твердые и жидкие материалы, способные легко воспламеняться.
4. Площадка под зольником закрывается большим металлическим листом.

Также в месте монтажа отопительного оборудования нужно оборудовать проем для вывода дымохода. Размеры проема и конфигурацию трубы можно узнать в документации к оборудованию. После монтажа дымохода все стыки нужно тщательно закрыть герметиком.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
