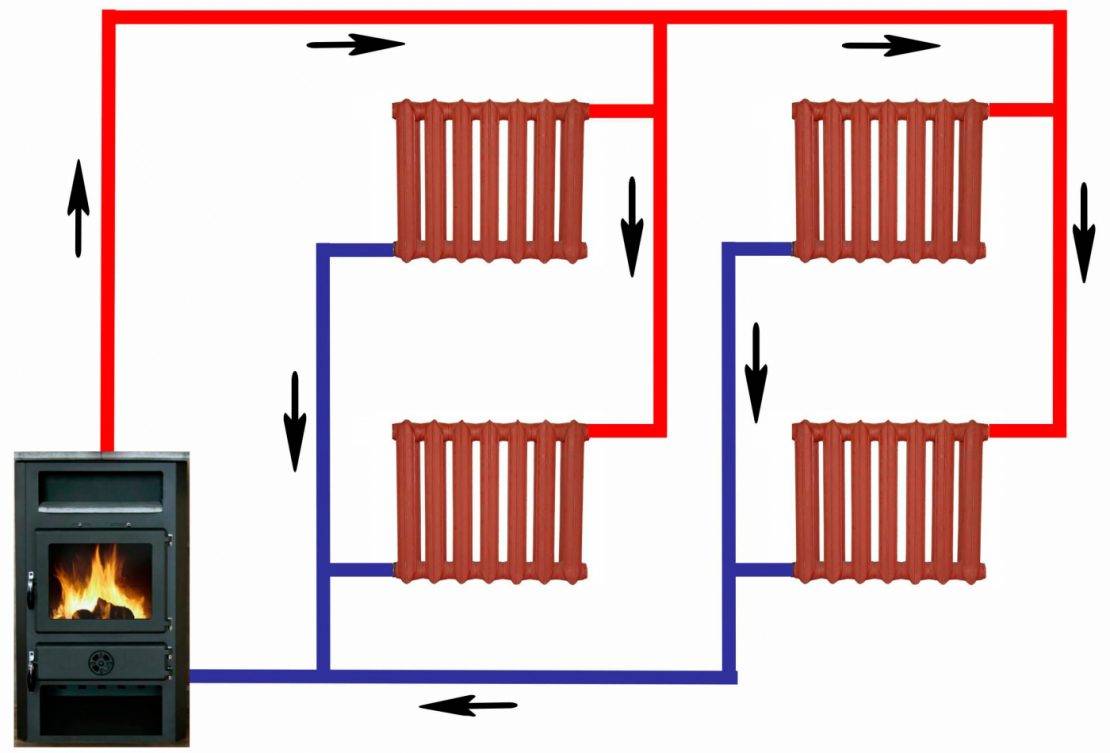

Система отопления с естественной циркуляцией

Как работает данная система?

Движение теплоносителя (воды) по трубам обусловлено тем, что при повышении и понижении температуры изменяется масса и плотность жидкости. Снижение массы и плотности воды происходит, когда она нагревается в котле. В это время в трубах находится уже отдавшая свое тепло более холодная вода, имеющая большую массу и плотность. При этом под действием гравитационных сил холодная вода в радиаторе замещается водой горячей.

Для того чтобы понять, как именно функционирует гравитационная система отопления, достаточно просто вспомнить курс физики. Нагретая в котле вода, являясь более легкой, свободно поднимается по трубам центрального стояка. В этот момент тяжелая холодная вода опускается в отопительный котел. Горячая вода, достигнув верхней точки, равномерно распределяется по радиаторам. В них холодная вода опускается к нижней части батареи, а после и вовсе покидает ее, потому что ее попросту «вытеснила» горячая.

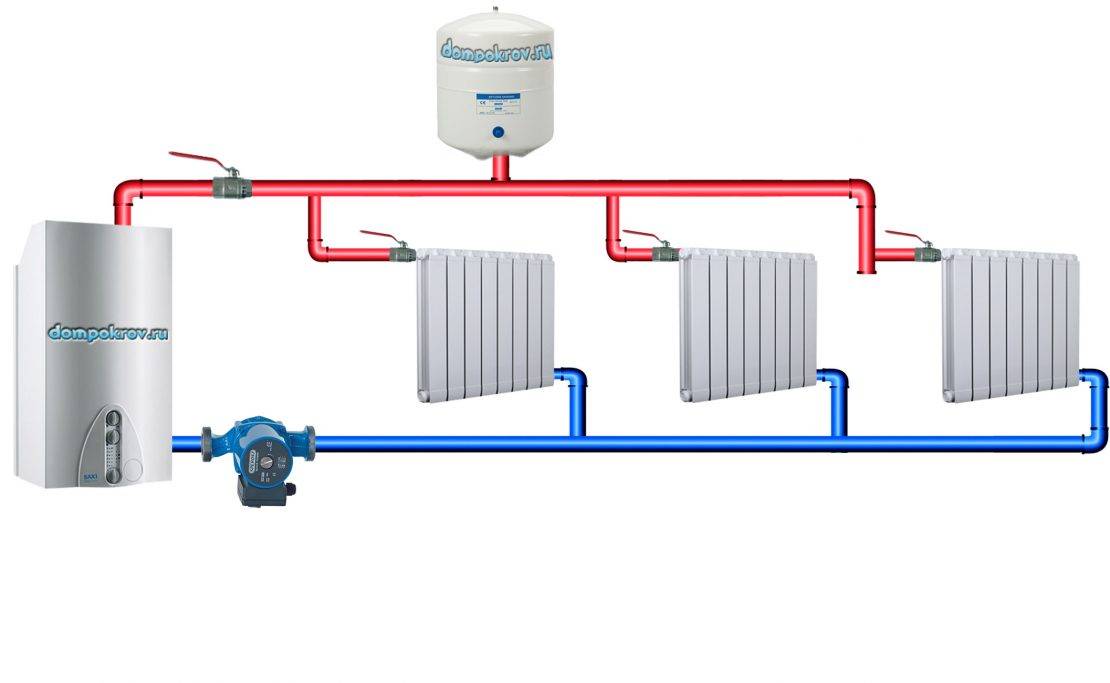

Система отопления с принудительной циркуляцией

В момент поступления в радиатор горячего теплоносителя происходит процесс отдачи тепла. То есть, постепенно нагреваются материалы радиатора, передавая тепло непосредственно в помещение. Далее – остывший теплоноситель вновь замещается горячим. Этот процесс непрерывен. Жидкость циркулирует до тех пор, пока идет ее нагрев – то есть, пока работает котел.

Однотрубные системы

Однотрубные системы отопления, в отличии от двухтрубных систем отопления с естественной циркуляцией проще и дешевле монтируются, требуют меньше труб, поэтому разводка не портит интерьер помещения.

Монтаж осуществляется по схеме с верхней разводкой (как правило, по чердаку). Далее вода по стояку последовательно поступает в радиаторы отопления верхних и нижних этажей.

В отопительные приборы нижних этажей поступает вода меньшей температуры.

Чтобы обеспечить равномерное отопление помещений, на верхних этажах параллельно батареям отопления устанавливаются байпасы — отрезки труб с регулирующей арматурой, а на нижних — радиаторы с большим количеством секций.

Традиционно вентили устанавливаются как на байпасе, так и на входе в радиатор. Сейчас используют трехходовые краны, устанавливаемые в точке соединения подводящей трубы с перемычкой.

Применение современных контроллеров позволяет автоматизировать процесс управления краном.

К монтажу однотрубных систем отопления с естественной циркуляцией предъявляются повышенные требования, так как несоблюдение правил может привести к уменьшению скорости движения теплоносителя или отсутствию его циркуляции.

Необходимо прокладывать трубы, строго выдерживая угол наклона, выполнять разводку с минимумом поворотов, создающих сопротивление потоку теплоносителя, использовать трубы проектного сечения.

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

  • Однотрубная
  • Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

  • Вначале выбирается место, в котором будет размещаться накопительный агрегат
  • Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
  • На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя
  • Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
  • Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
  • Затем необходимо пустить трубы к радиаторам
  • Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

  1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
  2. По возможности, котел устанавливают значительно ниже отопительных приборов
  3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

  1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
  2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
  3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

  • Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
  • Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными
  1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
  2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Расчет системы

Расчет системы водяного отопления с естественной циркуляцией достаточно сложен и включает:

  • определение мощности котла
  • приборов отопления
  • выбор диаметра труб

Полный расчет мощности котла основан на подсчете потерь тепла через крышу, полы, стены и проемы здания в зависимости от их площади, материала изготовления и разницы температур в доме и на улице.

Упрощенный расчет можно выполнить по формуле:

Wк = Wуд х S/10;

где

  • Wк — мощность котла (кВт)
  • Wуд — удельная мощность на 10 кв. метров дома (кВт)
  • S — общая площадь дома (кв. м.).

Удельная мощность зависит от климатической зоны и составляет:

  • для подмосковья 1,2 — 1,5 кВт
  • для северных районов — 1,5 — 2 кВт
  • для южных — 0,7 — 0,9 кВт.

Система отопления заполняется водой исходя из соотношения: не менее 15 литров на киловатт мощности котла.

Мощность радиаторов можно определить по той же формуле, подставив в нее величины площадей отапливаемых комнат или исходя из объема помещений — на отопление одного кубометра комнаты требуется около 40 ватт мощности.

Мощность радиаторов, расположенных на первом этаже увеличивают на 15 — 20%.

Расчет диаметра труб производится следующим образом:

  1. На основании перепадов высот и длин труб, разницы температур теплоносителя на входе и выходе котла определяется циркуляционное давление.
  2. Затем вычисляют потери давления на линейных участках трубопровода, поворотах и в отопительных приборах для определенного диаметра труб.
  3. Если потери превышают величину циркуляционного давления, выбирают трубы большего диаметра и повторяют расчет.

Методика расчета описана в многостраничных методических указаниях и вряд ли по силам человеку без специального образования, но выход есть.

Программы расчета систем отопления можно найти в интернете. Введя в программу свои исходные данные можно получить вполне приемлемые результаты. Это относится как к расчету мощности, так и к определению диаметров труб.

От правильности выбора схемы отопления, мощности котла и радиаторов, диаметра труб во многом зависит эффективность работы всей системы.

Лучше потратить время на расчеты или поручить их специалистам, чем жить в холодном доме или тратить силы и деньги на устранение допущенных ошибок. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как появляется циркуляционный напор


Для создания большей разницы между давлением горячей и холодной воды делается разгонный коллектор

Перемещение воды в конвективном отоплении обеспечивает только разница в плотности горячей и холодной воды. При нагреве плотность теплоносителя снижается и он поднимается; при охлаждении – увеличивается, и он вытесняет более теплую жидкость. Чем больше разница в гидростатическом давлении столба холодной и горячей воды, тем выше циркуляционный напор, тем лучше работает отопление.

Основная задача при организации системы – добиться максимального перепада давления.

  • Обязательный элемент схемы – коллектор разгона или главный стояк. Это вертикальная труба, которая поднимается от теплообменника до верхней точки системы. Здесь монтируют расширительный бак – открытый или закрытый мембранный с воздушным клапаном для отвода воздуха.
  • Главный стояк должен иметь максимальную температуру, поэтому коллектор утепляют. Высота его не более 10 м. В идеале стояк не соприкасается с обратными трубами.
  • Чтобы создать достаточный перепад давления, нужно создать большой столб холодной жидкости. Добиваются этого, устанавливая котел в самой нижней точке системы. В частном доме аппарат размещают в подвале, в квартире – в углублении. Чем выше уровень батарей над уровнем котла, тем большее давление образует холодная вода и тем активнее вытесняет горячую.

Диаметр трубы для самотечного отопления

Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:

Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.

Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:

  • увеличить разницу температур между «подачей» и «обраткой»;
  • увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).

Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.

В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.

А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.

Преимущества и недостатки закрытой системы отопления

На сегодняшний день закрытые системы отопления стали очень популярными. Это связано с тем, что такие отопительные конструкции имеют преимущества, перед открытыми аналогами:

  • такая система может функционировать довольно продолжительный период без участия человека, что говорит о её автономности;
  • возможность использования разных теплоносителей, которые испаряются в открытых конструкциях;
  • поддержание постоянных показателей давления необходимых для нормального обогрева частного дома;
  • монтаж такой конструкции при желании можно провести собственноручно;
  • снижение общих финансовых затрат на организацию такой системы;
  • высокий коэффициент теплоотдачи;
  • исключается необходимость в организации теплоизоляции для магистрали, отпадает необходимость в выставлении чётких углов её наклона;
  • не нужно постоянно добавлять теплоноситель в систему, так как исключается его испарение;
  • равномерный обогрев отопительных приборов, влияющих на отопление помещений;
  • уменьшение коррозийных воздействий на отопительное оборудование;
  • быстрый подогрев теплоносителя.

Использование антифриза в качестве теплоносителя для закрытой отопительной конструкции — отличное решение. Это связано с тем, что в зимний период появляется возможность пользоваться отопительной системой периодически, не опасаясь замерзания теплоносителя.

Естественную циркуляцию теплоносителя в закрытой системе организовать сложно, поэтому необходимо устанавливать насос

Закрытые системы имеют и некоторые недостатки:

  • монтаж закрытой отопительной конструкции предполагает покупку довольно большого расширительного бака (он стоит достаточно дорого);
  • ещё одним недостатком считается постоянная потребность в электроэнергии (для работы циркуляционного насоса).

Выбор котла

На практике схема с естественной циркуляцией часто работает в комплекте с котлами, не требующими для своей работы электричества.

Газовые энергонезависимые котлы «Конорд» (Ростов-на-Дону)

В продаже можно найти газовые энергонезависимые котлы, в том числе и российского производства, например «Конорд» (Ростов-на-Дону) или универсальные энергонезависимые котлы «Дон» того же производителя, которые успешно работают без электроэнергии. Многие зарубежные производители тоже выпускают котлы, подходящие для работы в самотечных системах. Так, модель Novella Autonom итальянской фирмы Bertta прекрасно зарекомендовала себя при работе в отечественных условиях.

Требуемая для эффективной работы тепловая мощность котла вычисляется так же, как и для других систем.

По площади

Самый распространенный способ – расчет по величине площади, которую требуется обогреть. Если высота потолков не превышает 2,7 метра, дом надежно утеплен, то можно исходить из простого соотношения – каждый киловатт мощности котла должен обогревать не более 10 квадратных метров помещений. В южных регионах эту величину можно безболезненно уменьшить на 10-20%, в северных придется увеличить на 20-30%, а для районов Крайнего Севера – увеличить в полтора-два раза.

По объему с учетом дополнительных факторов

Более точный расчет основан на учете отапливаемого объема:

Учитывая объем отапливаемого помещения можно сделать более точный расчет

  • Расчет ведется для каждой комнаты и коридора отдельно, а затем результаты складываются.
  • На каждый кубический метр объема комнаты берется 40 Ватт мощности котла.
  • Коэффициенты, учитывающие регион нахождения дома, берутся такими же, как и в расчете по площади.
  • Каждый оконный проем стандартной величины добавляет к расчету 100 Ватт, а каждая дверь – 200 Ватт.
  • Если комната находится у внешней стены дома, то требуемую мощность для ее отопления необходимо увеличить на 10-30% в зависимости от материала и толщины стены.
  • Контакт потолка или пола комнаты с неотапливаемым пространством добавляет еще 40% к требуемой мощности.

Монтаж и расчет уклона

Чтобы движение теплоносителя не было затруднено трением, на горизонтальных участках труб создаются уклоны. Благодаря этому самотечная система отопления дома типа «ленинградка» не имеет мест, где может произойти скопление воздуха. Чтобы рассчитать уклон, нужно помнить, что разница в высоте каждого метра трубопровода должна составлять около 10 мм. Но это правило не всегда должно соблюдаться с точностью. Если количество ответвлений и поворотов меньше, то уклон может быть меньше. В таком случае разница между высотой труб на протяжении 1 м может составлять 5 мм. Благодаря знанию этих данных производится расчет, на основании которого происходит монтаж и подключение всех элементов.

Монтаж производится в определенной последовательности:

  1. При создании двухтрубной схемы отопления своими руками сначала происходит подключение газового котла, от которого вверх отводится основная магистраль, соединяемая с расширительным бачком. Последний устанавливается в самой высокой точке;
  2. После этого производятся работы по установке снизу бачка трубы, которая будет соединена с радиаторами. Ее высота составляет одну треть от расстояния до потолка.
  3. Далее происходит подключение радиаторов, от нижней части которых отводятся трубы для охлажденного теплоносителя. Затем трубы соединяются в общую магистраль. Чтобы это сделать, сначала нужно составить схему, в которой будет полностью отображена двухтрубная система.

Читать также: Двухтрубная система отопления: схема, монтаж, балансировка

Монтаж труб для холодной воды производится параллельно тем, по которым теплоноситель попадает в радиаторы. Установка однотрубной системы для частного дома своими руками отличается только схемой расположения радиаторов и труб.

Особенности монтажа

Если производится монтаж схемы типа «ленинградка», то используется минимальное количество труб, ведь все радиаторы соединяются последовательно на одном уровне. Существует несколько способов создания такой системы. Например, монтаж по такой схеме может производиться без запорных кранов, благодаря чему теплоноситель частично обходит систему радиаторов. Возможен вариант, при котором под всеми батареями устанавливаются краны. В этом случае вода начинает проходить только по радиаторам.

Байпасы (обходные участки трубы) устанавливаются для регулировки уровня нагрева радиатора, то есть при прохождении части теплоносителя по обходному пути теплоотдача радиатора уменьшается.

Однотрубная система типа «ленинградка» устанавливается во многих домах благодаря простоте выполняемых работ. Но она имеет и недостатки, к которым можно отнести отсутствие возможности контролировать температуру в помещении. Ее монтаж может производиться в доме с одним и двумя этажами. Двухтрубная система устанавливается в коттеджах со множеством комнат и является более эффективной.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Перед началом работы необходимо произвести гидравлический расчет.

Гидравлический расчет – это действия по определению оптимального диаметра трубопровода и расчету падения напора жидкости для обеспечения эффективной работы системы. В некоторых случаях расчет нужен для определения пропускной способности магистралей.

Благодаря учету особенностей работы системы можно определить:

  • Возможные потери давления;
  • Необходимый диаметр труб;
  • Количество радиаторов;
  • Необходимый уклон.

Расчет необходимо для составления схемы, по которой будет производиться монтаж котла и подключение других элементов.

Читать также: Стояк отопления: виды. нумерация, срок службы

Принцип построения отопительной системы с естественной циркуляцией

Главные параметры обогрева с естественной циркуляцией – циркуляционный напор и гидростатическое сопротивление. Первый показатель рассчитывают так:

P=h(p0-p1)=м(кг/куб.м.-кг/куб.м.)=кг/кв.м=мм.рт.ст, где:

  • P – давление в системе;
  • h – разница высот между центром самой нижней батареи и центром котла;
  • p0 – плотность нагретой жидкости;
  • p1– плотность холодной воды.

Чем больше разница в высоте, тем выше перепад давления. Однако показатель имеет ограничение – не более 3 м.


Для снижения сопротивления потока на трубах подачи не устанавливают запорную арматуру

Рассчитать значение второго фактора – гидравлического сопротивления – практически невозможно. Описывающая его модель крайне сложна и включает множество переменных. Здесь ограничиваются приблизительными вычислениями.

Чтобы улучшить КПД системы, соблюдают рекомендации:

Подбирают трубы с максимально большим диаметром. При этом несколько уменьшается скорость потока, но сопротивление падает сильнее.
Устанавливают как можно меньше запорной арматуры

Следят за тем, чтобы схема включала минимум поворотов и сужений.
При нижнем подключении радиаторы обязательно снабжают кранами Маевского, чтобы стравливать лишний воздух.
Для коллектора используют металлическую трубу, так как важно добиться максимального нагрева для создания перепада давления. Трубы, обслуживающие батареи, могут быть из полипропилена.

Выбор теплоносителя

В системах с естественной циркуляцией можно применять в качестве теплоносителя воду или низкозамерзающие составы – .

Применение в качестве теплоносителя антифризов имеет ряд предостережений

Если планируется использовать антифриз, то необходимо предусмотреть следующие моменты:

  • Теплоотдача антифризов ниже, чем у воды. Поэтому для эффективного отопления размер радиаторов необходимо предусмотреть больший, чем получается при расчете системы с водой, на 10-15%.
  • Антифризы при перегреве образуют обильные отложения и осадки. Если схема отопления частного дома с естественной циркуляцией длительно вынуждена работать при больших температурах теплоносителя, то велик риск полного зашлаковывания теплообменника.
  • Составы, предназначенные для работы в системах охлаждения автомобилей, абсолютно не пригодны для применения в системах отопления. Необходимо использовать специальные составы: Термотраст, Dixis, Hotpoint и им подобные.
  • Антифризы не могут применяться в сетях с открытым расширительным баком.
  • При проектировании системы следует уточнить, может ли выбранный котел работать с антифризом.

У воды более высокая по сравнению с антифризами температура замерзания

Способы подачи теплоносителя

Теплоноситель может циркулировать от котла к отопительному прибору двумя способами. Через нижний или верхний розлив.

  • Нижний розлив. Этот способ розлива используют только для однотрубных систем. Трубопровод прокладывают на уровне пола, при этом вертикальные трубы можно не устанавливать. Без циркулярного насоса нижний розлив является малоэффективным.
  • Верхний розлив. Используют как для однотрубной, так и для двухтрубной системы. Благодаря тому, что распределительную трубу устанавливают под потолком, горячий теплоноситель активно подается к каждому радиатору. Далее, остывая, вода уходит в обратную трубу, вмонтированную вдоль пола.

Выбор расширительного бака

Расширительный бак в закрытых системах представляет собой ёмкость с высокими показателями герметизации, которая разделена в горизонтальной плоскости специальной мембраной. В верхней части такой ёмкости может находиться инертный газ, который повышает эксплуатационные характеристики устройства.

Принцип действия этого устройства основан на температуре теплоносителя. То есть, пока этот показатель низкий — ёмкость будет пустой. После того как теплоноситель нагреется до высокой температуры, происходит удаление, образовавшегося в результате температурного расширения, излишка в ёмкость. При этом происходит подъём мембраны и сжатие инертного газа.

Расширительный бак для такой системы отопления должен быть герметичным и оснащенным манометром

Описанный выше процесс, как правило, фиксируется на измерительном приборе (манометре) и может послужить сигналом для уменьшения интенсивности подогрева теплоносителя. Некоторые разновидности таких баков оснащаются предохранительным клапаном, который необходим для того, чтобы сбросить излишки газа.

Теплоноситель в такой ёмкости постепенно охлаждается и давление инертного газа, воздействующее на него, постепенно выдавливает теплоноситель обратно в конструкцию. После удаления остывшего теплоносителя из бака происходит выравнивание давления на измерительном приборе.

Мембраны для таких устройств подразделяют на два типа в зависимости от их формы:

  • тарельчатые;
  • грушевидные.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
