Как собрать и установить дымоход из нержавейки — конструкция и соединение, правила монтажа и схема установки, видео, герметизация, как чистить и что делать если дымоход прогорел

Монтаж дымохода для твердотопливного котла

Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:

• Хомут под растяжку – для надежной фиксации.
• Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
• Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
• Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
• Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
• Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
• Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
• Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
• Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
• Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
• Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
• Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
• Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
• Конус – элемент, завершающий дымоходный канал.

Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.

Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:

сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы; скреплять места соединения элементов при помощи хомутов; под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу; фиксировать на стену (или на опорные конструкции) кронштейнами; важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата; предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий; не допускать стыков между потолочными и стеновыми перекрытиями; дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу; для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм

Элементы комплекта из нержавеющей стали

В комплект могут войти:

1. конденсатосборник;
2. опорная площадка;
3. тройник-ревизия;
4. тройник подключения;
5. конус;
6. монтажные элементы.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб

Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала

Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
2. Труба должна быть правильной округлой формы.
3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
8. Допускается 2‒3 мм недовара на конце модулей.

Установка дымохода своими руками

Перед началом монтажа разрабатывается подробная схема будущего дымохода, которая в обязательном порядке согласовывается в контролирующих органах.

Необходимые материалы и инструменты

При работе с модульными дымовыми каналами специального оборудования не нужно. Потребуется только герметик, металлические хомуты и утеплитель (если предпочтение было отдано одностенным дымоходам).

Кроме самих труб потребуются переходники и иные комплектующие:

Чертеж и схемы

Перед началом работ требуется детально проработать схему будущей дымоотводящей магистрали, которая будет обрисовывать общую конфигурацию контура и его центральные элементы.

Расчет размеров

В техническом паспорте теплогенератора традиционно указывается нужный диаметр дымоходной трубы. Если же Вы не располагаете этими данными, придётся производить расчёт самостоятельно.

Самый незатейливый способ – взять данные из таблицы, основываясь на тепловую мощность агрегата.

Более заковыристая, но наиболее точная схема расчёта по расходу топлива предполагает проведение вычислений в несколько этапов:

1. Определение объёма продуктов сгорания (Vg).

Значения удельного объёма (Vу) и температуры газов на выходе (Т) получают из таблицы:

1. Затем рассчитывается площадь поперечного сечения:

1. Применяя формулу площади круга, вычисляем диаметр трубы (d):

Тип используемого топлива предопределяет толщину стали:

• твёрдое топливо (уголь, торф, древесина) – свыше 1 мм;
• жидкое топливо – от 0,8 мм;
• газ – от 0,5 мм.

Герметизация дымохода из нержавейки

Отопительная установка любой загородной недвижимости состоит из отопительного элемента (печь, камин или плита) и системы отвода дымовых газов. Дымоход относится к системе отвода угарных газов в атмосферу и является связующим звеном между сжигающей установкой и дымовой трубой. В процессе эксплуатации отопительной коммуникации внутри дымохода поднимается очень высокая температура более 700°C. Под воздействием нагревания, трубы деформируются. Происходит искажение всей конструкции дымохода, появляются разрывы и трещины.

Движение дымовых газов дымохода нарушается. Угарный газ начинает проникать во внутрь жилого помещения и оседать на поверхности труб. Проживать в таком помещение становиться не возможным. Скопление сажи на трубах провоцирует образованию конденсата и может быть источником возгорания дымовой трубы.

Требования к установке коаксиальных дымоходов

Осуществляя монтаж дымового канала таких котлов необходимо иметь ввиду, что:

• При длине коаксиальной трубы не более 1 метра требуется установить сужающуюся диафрагму на воздуховод. Мощность вентилятора в дымоходе рассчитана на определенную длину трубы и, если она меньше – будет потеря тяги со всеми вытекающими последствиями.
• Труба располагается в горизонтальной плоскости, но все равно должна иметь уклон по 1 см на каждый метр общей длины и не больше двух колен.
• Оголовок трубы может выступать наружу не более чем на длину ее наконечника – для защиты от обмерзания, и не ниже 2 метров от поверхности земли.

Правила устройства для котлов с естественным отводом продуктов сгорания

• Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
• Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
• При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
• При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

• Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
• Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
• Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

• Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
• Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
• Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

• Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
• Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь. Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Вертикальный коаксиальный дымоход для газового котла

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

• коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
• тягу улучшают за счет встроенного вентилятора;
• систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

• конденсационные котлы;
• турбированные с закрытой топкой;
• парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Газовый котел Навьен — инструкция по ремонту

При выборе дымоотводящей системы следует учитывать бренд изготовителя котла. Например, у оборудования Buderus, Viessmann, Baxi патрубки нестандартные, потребуются дымоходы этих же фирм.

Разновидности дымоходов

По материалу изготовления дымоходы подразделяются на алюминиевые, пластиковые, из нержавейки. В России популярностью пользуются пластик и нержавейка.

Газовый котел с коаксиальным дымоходом из пластика обычно конденсационный. Труба двухканальная, изготовлена из термостойкой пластмассы. Температура дыма – до 205 градусов. Такие дымоходы недорогие, легкие, их легко устанавливать. Минус – недостаточно высокая долговечность.

Подключение к котлам не конденсационного типа не рекомендуется, т.к. их температуры выше. К конденсационным нельзя подключать обычные дымоходы.

Нержавейка выдерживает температуры до 550 градусов, она долговечна и кислотоустойчива. Эти трубы бывают утепленными и неутепленными.

При монтаже коаксиальных дымоходов для газовых котлов двухканальных необходима теплоизоляция.

Первый тип обладает улучшенной аэродинамикой, может использоваться в качестве коллективного в многоквартирном доме, можно подключать к котлам с атмосферной горелкой. Долговечность – от 30 лет.

Схема вертикального коаксиального дымохода для газового котла подразумевает вывод вдоль фасадной стены на крышу. В других случаях труба выводится сквозь наружную стену и заканчивается там.

Схема вертикального коаксиального дымохода:

Правила монтажа дымохода

Схема дымохода для газового котла должна согласовываться с пожарным надзором и ни в коем случае не нарушать правила техники безопасности или строительные нормы.

Основные правила, которых следует придерживаться в процессе выбора трубы дымохода и других деталей:

• выбирайте исключительно огнеупорные или негорючие материалы;
• обеспечьте полную герметизацию швов и стыков;
• труба должна быть ровной;
• стенки трубы должны быть целостными;
• нельзя превышать максимальное количество колен – три.

К самому процессу установки дымохода предъявляется ряд правил и требований:

• отдельные участки дымохода не могут наклоняться более чем на 30 градусов;
• если имеются участки с поворотом, то их нужно отдельно снабжать люком. Это даст возможность проводить чистку и удалять конденсат;
• в процессе установки дымохода нужно обязательно продумать расположение ревизии и капельника;
• используйте стабилизаторы тяги или заслонки;
• устраните образование зазоров между составными элементами и деталями;
• идеальным вариантом считается расположение дымохода вертикально;
• участки трубы, которая находятся за пределами дома, лучше всего утеплять при помощи минеральной ваты.

Независимо от места монтажа трубы дымохода для напольных газовых котлов, можно выделить такие этапы проведения работ:

• подготовка трубы и сборка всех составляющих;
• монтаж конструкции к котлу и её фиксация;
• обработка и изоляция стыков.

Следует отметить, что один дымоход можно подключать к одному или двум приборам. Идеальным считается использование отдельного способа отведения газов для каждого прибора.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

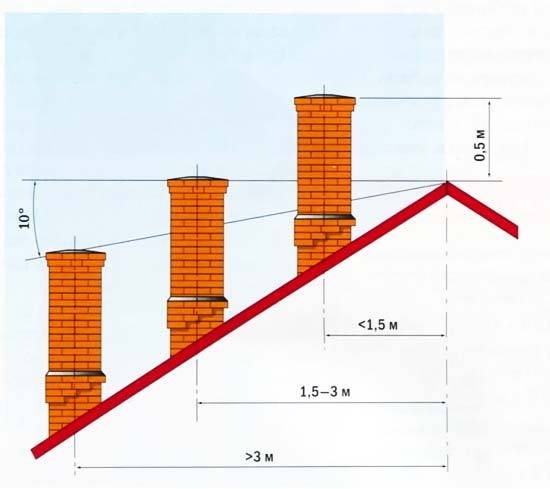

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Подключение дымоходной системы к котлу: схема рабочего процесса

Внутреннее устройство конструкции дымохода осуществляется с помощью основных технологических моментов.

Высота наружной части дымохода зависит от типа и формы кровли дома

Правила нужно неукоснительно соблюдать, чтобы система функционировала так, как нужно.

• на перекрытия наносится разметка в соответствии с утвержденным планом дымохода. После проверки правильности разметки вырезаются отверстия под выход дымовой трубы;
• выполняется соединение патрубка газового котла с переходником;
• осуществляется подключение тройника и ревизии, устанавливаются основные кронштейны для крепления газовых труб к стене;
• монтируется непосредственно дымоходная труба. Для наращивания высоты используются колени;
• на перекрытия устанавливаются патрубки для прохождения через них дымохода;
• монтируются остальные крепежные элементы для стен. Шаг между настенными хомутами составляет 2 метра, между кронштейнами – 4 метра;
• устройство дымохода завершается специальным наконечником, обычно выполненным в форме конуса. Оголовок защищает дымовую трубу от осадков;
• на оптимальную работу системы влияет то, насколько возвышается дымовая труба над кровлей. Высота дымоходной трубы над прилегающей частью крыши составляет не менее, чем 50 см. В случае с плоской кровлей берется высота от 200 см.

Устройство системы отопления твердотопливного или работающего на природном газе котла изначально несет потенциальную опасность. Ошибки в монтаже или выборе дымоходных труб могут стать причиной возникновения аварийной ситуации в доме. Если нет уверенности в том, что все расчеты системы котельного отопления были произведены верно, есть смысл обратиться к профессионалам.

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

• базальтовое волокно;
• вермикулит;
• минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
2. Не нужно заливать массивное основание под печным устройством.
3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
4. Легкий вес деталей ускоряет сборку.
5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы – до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Дымоход из оцинкованной трубы

Устройство дымохода

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Сэндвич труба для дымохода

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
