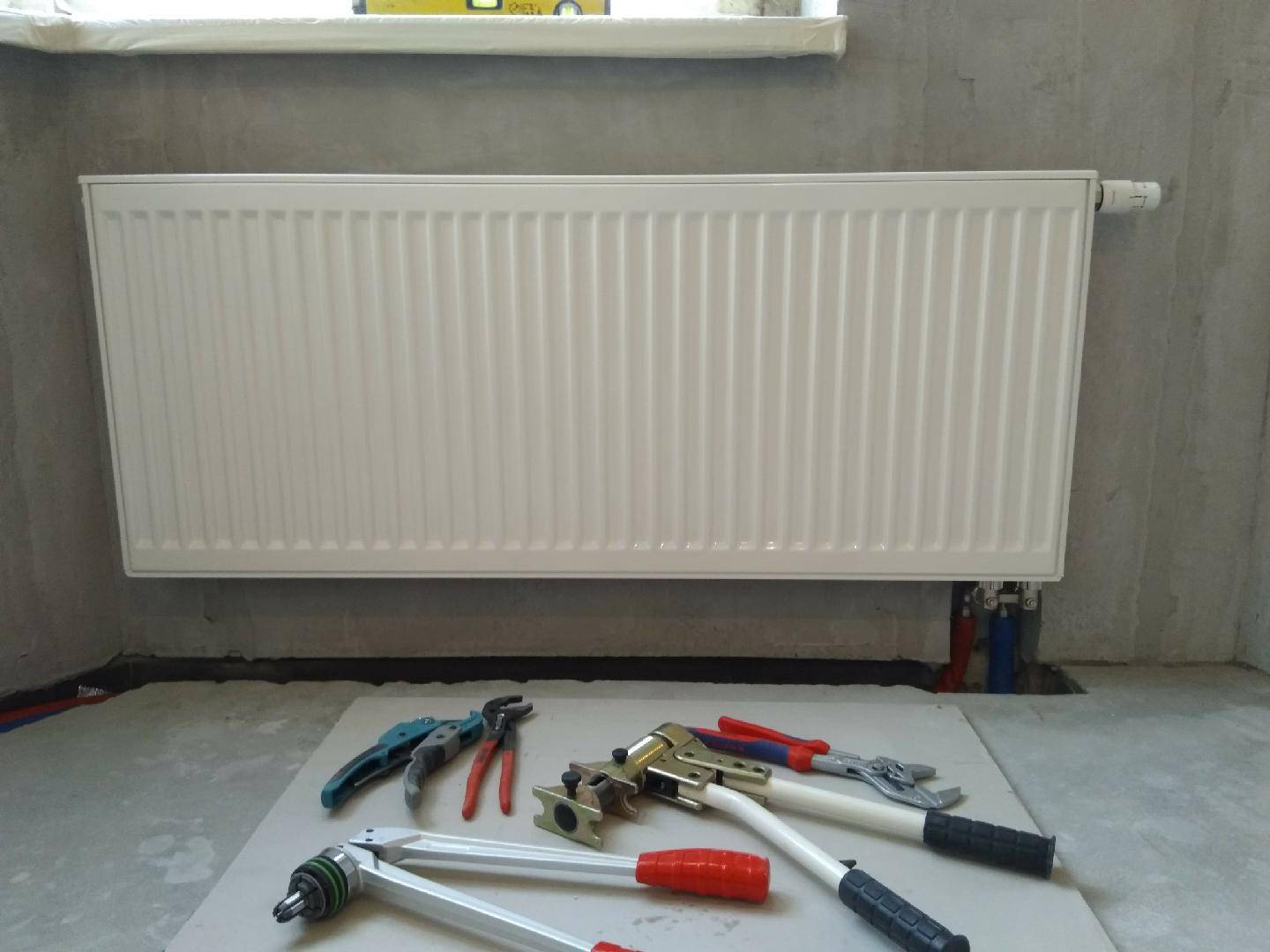

Радиаторы отопления с нижним подключением

Ситуации для демонтажа радиатора

Снять радиатор можно, открутив соединение в месте подключения к трубе

Работы проводятся самостоятельно в технологической последовательности. Оборудование снимается аккуратно, если требуется дальнейшее использование. Кронштейны должны остаться неповрежденными, иначе потребуют дополнительного укрепления или замены.

Батареи снимаются по разным причинам:

• Течь между секциями. Радиаторный ключ не достает до ниппелей, находящихся за глухими пробками. Отопительный прибор снимается со стороны подводки.
• Течь в месте подводки на сгонах. Демонтаж требуется для смены участка трубы с резьбой.
• Необходимость замены радиатора на устройство с другими характеристиками.
• Профилактика. Секции требуется чистить от накипи и менять прокладки.
• Ремонт в комнате. Батареи демонтируются для декоративной отделки стены за ними.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

Инструменты

Обязательно следует обзавестись следующими материалами:

1. Динамометрические ключи;
2. Байпас;
3. Болгарка:
4. Разводной ключ;
5. Газовый ключ;
6. Рулетка;
7. Дрель;
8. Карандаш;
9. Паяльник;
10. Уровень;
11. Рычажный трубный ключ.

Помимо этого не помешает наличие крана Маевского, без которого не может обойтись ни одна сантехническая работа. Обязательно нужно иметь заглушки, подходящие по размеру к местам соединения батарей и радиаторов, а также для установки дополнительных кранов. В купе с заглушками рекомендуется запастись сразу же и прокладками.

Если же помимо демонтажа планируется произвести замену батарей и труб, то необходимо запастись и новыми отрезками труб, не помешает и купить батареи отопления биметаллические Rifar, или какие другие аналоги. В этом же случае понадобится наличие кранов «американок» или вариантов попроще. Очень полезен полипропиленовый кран, с его помощью легко будет добиться работоспособности отопления при снятом радиаторе. Концевик ППР окажется необходим для проведения работ на пространстве соседей. При неудачном раскладе общения с ними потребуется еще и лерка.

Помимо всего прочего, стоимость чугунных батарей намного ниже аналогов, тогда как теплоотдаче могут эти самые аналоги и позавидовать. Также чугунным батареям свойственно низкое гидравлическое давление. Такие батареи очень надежны и не требуют каких-то специфических навыков для эксплуатации.

Единственным минусом данных агрегатов является крайне не презентабельный внешний вид. Однако производители сегодня знают толк в стильности радиаторов и стараются придать чугунным аналогом наиболее привлекательный внешний вид, тем более что современные технологии сделать это позволяют.

Осуществление замены чугунной батареи не может обойтись без рычажного трубного ключа, при помощи которого производится удаление контргаек, а также фланцев. Если произвести эту работу не получается возможным, приходится действовать с помощью трубореза. В этом случае обрезание необходимо производить перед той самой гайкой. Следующие шаги демонтажа включают:

• Отсоединение отопителя от системы;
• Снятие отопителя с крепежа;
• Разборка отопителя и прочистка.

Очень часто снятие производится не только для замены, но и для прочистки радиатора. Так, чугунные радиаторы разбирать очень сложно, однако прочищать их от ржавчины просто необходимо, чтобы работали они как вновь купленные. Прежде чем начать разбирать батарею, необходимо подготовить инструменты:

• Паяльная лампа;
• Пакля;
• Трубный ключ;

• Щетка;
• Прокладки;
• Зубило;
• Болгарка;
• Ниппели;
• Молоток;
• Батарейный ключ.

Начать разбирать батарею необходимо с нагрева паяльной лампой пробок, после чего их легко удастся снять. После этого между секциями производится обрезание ниппеля при помощи болгарки, так становится возможным произвести отсоединение секций. Далее эти ниппели устраняются с помощью молотка, и батарея прочищается.

Обратный процесс гораздо сложнее — это уже не открутить батарею отопления гаечным ключом. Сперва необходимо собрать секции и сгруппировать их, далее секции соединяются при помощи совокупности прокладок, силикона и ниппелей, причем последние подбираются относительно направления резьбы — это следует обязательно учитывать. Не стоит забывать и о промывке вновь собранного радиатора.

Когда процесс сборки будет завершен, необходимо произвести закрепление снятого радиатора. Данная процедура подразумевает либо закрепление на ранее установленные кронштейны, либо на новые, особенно это касается того случая, когда они ранее были плохо установлены. В этом случае первые отверстия необходимо замазать и зашпаклевать. Новые отверстия просверливаются согласно произведенным замерам. Опять же отверстия заполняются ниппелями и кронштейнами.

Наилучшей герметизации добиться можно с помощью закрепления всех соединений при помощи пакли. Причем чугунные батареи к трубам присоединяются посредством сгонов. Обязательно проследить, чтобы заглушки были вывернуты. Таков алгоритм демонтажа чугунной батареи. Для удобства рекомендуется приобретать батареи отопления 300 мм.

Модели Kermi FTV 33

По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.

Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.

Характеристики

Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:

• прочная сталь с углеводородом дает прочность и долговечность;
• хорошая отдача тепла;
• наличие двух труб отопления: подающей и отводящей;
• максимальное количество греющих панелей на рынке обогревателей;
• внешний П-образный вид;
• высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.

Стоимость

Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:

• модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
• обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
• радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.

Особенности

Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.

До внедрения новой технологии Therm X2 радиаторы известного бренда Kermi FTV имели маркировку FKV. Благодаря этой инновации достигается существенная экономия энергоносителя и повышается эффективность отопительного прибора.

Модели Kermi FTV 22

Оборудование данной серии можно устанавливать даже в гостиной, а нижний тип подключения обеспечит маскировку всех труб и проводов под полом. Хорошая теплопроводность обеспечена двумя греющими панелями и двумя конвекционными элементами (в предыдущих вариантах только один элемент).

Характеристики

Для моделей с нижним подключением керми 22 характерны:

• материал – углеродистая сталь толщиной 1,25 мм;
• высокая теплоотдача;
• не громоздкие габариты;
• гофрированная поверхность дает лучшее распространение тепла;
• давление – 10 бар, длина – от 400 мм, высота – от 300 мм, глубина – от 100 мм.

Стоимость

Данный вид обогревателей предназначен для обогрева домов с просторными комнатами. Наличие двух конвекционных элементов позволяет сделать работу системы отопления эффективней и быстрее. Стоимость радиаторов типа FTV 22 ориентировочно может быть следующей:

• модель 400х2000 мм с теплоотдачей 3210 Вт и емкостью 9 л будет стоить 9000 руб.;
• радиатор 600х2300 мм с теплоотдачей 5173 Вт, емкостью 14,49 л – 11000 руб.;
• обогреватель 900х1200 мм с теплоотдачей 3797 Вт и емкостью 10,8 л стоит 9800 руб.

Последняя модель считается самой популярной – она выполняет максимальное число функций.

Установка нового радиатора отопления

При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.

Выполнена разметка и установлены крепления для радиатора.

Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.

Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.

Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.

Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.

Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.

Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.

После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.

Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.

Проверка выполненного монтажа

Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.

Отвернув отверткой, штуцер крана Маевского спускаем воздух.

Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом

Важно сделать это чувствительно, не повредив резьбу

Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.

Стальные панельные

Начнём с панельных радиаторов, изготавливаемых из стали. Они называются конвекторами и отличаются высоким показателем тепловой отдачи (КПД – до 75%.) Внутри таких конструкций встроены нагревательные панели со специальными рёбрами, обеспечивающими эффект конвекции. Панельные радиаторы – лучшее решение для загородных строений, где применяются автономные отопительные системы.

К их плюсам относят:

• сравнительно низкую инерционность, сочетающуюся с повышенным уровнем тепловой отдачи;
• пониженный объём циркулирующего по ним носителя;
• низкое потребление от источника тепла и невысокую стоимость.

Они экологически чисты (абсолютно безвредны для человека), что позволяет устанавливать их в школьных помещениях, а также в больницах и детских садиках.

К недостаткам этой разновидности относят повышенные риски коррозийного разрушения из-за окисления внутренних стенок и плохую устойчивость к гидравлическим ударам. Последний недостаток – причина того, что их не допускается ставить в квартирах многоэтажных городских домов. К неудобствам применения таких систем относят и сильную запыленность внутренностей из-за эффекта конвекции.

Арматура для подключения: краны для регулировки, трубы

Обязательный элемент для регулировки нагретой воды — запорно-регулировочные вентили. Их задача — перекрывать дорогу нагретому потоку частично или полностью. Степень ограничения зависит от параметров заранее утвержденного проектного расчета.

Для соединения трубы из меди, стали, полимеров или металлополимеров со входом используют арматурные адаптеры. Чтобы закрепить устройство, потребуются кронштейны.

Важно! Чтобы подсоединить агрегат правильно и без лишних хлопот, до начала работ следует убедиться, что все необходимые детали закуплены и находятся прямо под рукой у мастера. В большинстве магазинов и строительных рынков монтажный комплект, куда входят все необходимые составляющие, прилагается к радиатору

Самостоятельное подключение

Алюминиевые радиаторы можно установить и самостоятельно, но лучше обратиться за помощью к специалистам.

Для обогрева своего дома или квартиры можно предусмотреть разные способы, но в данном случае нас интересует монтаж биметаллических радиаторов отопления своими руками, либо аналогичных отопителей из другого металла. Мы постараемся рассказать вам не просто, как навешивать и прикручивать батареи к трубам, а о самих контурах, их преимуществах и недостатках, а также вы ещё узнаете о некоторых нюансах, необходимых, чтобы была возможность осуществлять эксплуатацию качественно, с максимальной отдачей.

Обо всём этом вы узнаете ниже по тексту, а кроме того, сможете посмотреть тематическую демонстрацию видео в этой статье.

Порядок установки

Последовательность операций по установке батарей на место их эксплуатации выглядит так:

Сначала полностью отключается отопительная сеть, после чего из труб сливается вода. В частном доме для этого используется насос, а в городской квартире придётся обратиться к специалистам ЖЭКа. После заполнения необходимой документации в согласованное время придёт слесарь и спустит воду до нужного этажа

Также важно понимать, что демонтажные работы и установка радиаторов должны проводиться в меж отопительный сезон. Если в отопительный сезон при замене батарей нарушится герметичность системы отопления в квартире, это может привести к аварии всей системы

Мало того, что весь дом останется на продолжительный срок без отопления, так ещё придётся заплатить штраф с внушительными цифрами. Затем проводится демонтаж старых радиаторов, после чего с простенков удаляются остатки пыли, грязи и отслужившие свой срок крепления.

Кронштейны монтируются по размеченной горизонтали. Такое расположение оптимально для отопительных сетей с принудительной циркуляцией носителя, то есть для городских квартир. Для контуров с самотёком не обойтись без уклона по ходу движения носителя (порядка 1,5%). Если увеличивать этот показатель больше – могут образоваться застои.

Убедившись в надежности кронштейнов, переходят к навешиванию батареи. По завершении этой процедуры ставится запорная арматура с обязательным соблюдением требований герметичности резьбовых соединений. Сразу вслед за этим подключается трубопровод.

Дополнительная информация! Исключить протекание в местах сопряжения удаётся при условии использования особых динамометрических ключей.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Модели Kermi FTV 12

Эта модельная линейка обладает усиленной теплопроводностью: свойство обеспечивают две греющие панели с циркулирующим теплоносителем (в линейке FTV 11 – 1 панель).

Обогреватели оснащены одним конвекционным элементом, благодаря чему радиатор даже при одинаковых размерах с моделью FTV 11 способен выделять значительно больше тепла.

Характеристики

Приборы отопления с нижним подключением имеют следующие свойства:

• материал – высокоуглеродистая сталь;
• компактный внешний вид и обработка корпуса лаком;
• длина – от 400 до 3000, высота – от 300 до 900, глубина – от 64;
• подключение к системе отопления через 2 внешних проема (форма – евроконус);
• левый патрубок обеспечивает подачу теплоносителя, правый – обратный ход.

Стоимость

Цена радиатора с нижним подключением так же зависит от точных параметров: длина, ширина, теплоотдача и емкость. Благодаря богатому ассортименту отопительного оборудования можно выбрать наиболее подходящее устройство.

• модель 300х400 с теплоотдачей 372 Вт и емкостью 1,44 л — от 3000 руб.;
• радиатор 500х1200 с теплоотдачей 1916 Вт, емкостью 6,48 л – от 6000 руб.;
• обогреватель 900х1000 с теплоотдачей 2314 Вт и емкостью 9 л – от 7000 руб.

Особенности

Оборудование монтируется просто. Рекомендуется не снимать заводскую упаковку с прибора до окончания всех установочных работ — это обеспечит сохранность изделия. Базовый цвет устройства – белый, но его можно изменить на любой другой.

Предназначение радиаторов с нижней подводкой

Стояки и трубы бокового подключения едва ли способны украсить жилье. Безусловно, еще совсем недавно у покупателя не было выбора, и он должен был довольствоваться тем, что имеется на рынке. Но интерьер многих загородных домов странным образом преобразился после того, как нашли решение, позволяющее упрятать неблаговидные трубы в пол.

Важно! Заметим, что подключать в данном случае можно как напрямую, так и с помощью специального приспособления – блока нижнего подключения. Принцип работы этого приспособления состоит в том, что радиаторы можно отключать от магистрали, не прибегая к сливу жидкости

Другими словами, необходимости в отключении всей отопительной системы уже нет.

В нынешнее время это присуще не только панельным, но и трубчатым радиаторам из стали (алюминиевые или чугунные приборы этой возможности предоставить не могут). И если с трубчатыми батареями все предельно ясно, так как мы знакомы с ними достаточно давно, то панельные приборы отличаются термостатической арматурой, а также тем, что делятся на несколько групп.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

• подоконные ниши;
• протяжённые межоконные расстояния;
• глухие стены в угловых комнатах;
• санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
• межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера	Величина	Норматив
A	50 мм	СНиП 3.05.01-85 п. 3.20
B	До 400 мм	— «- п. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 п. 4.1
D	От 100 мм до 150 мм	СНиП 3.05.01-85 п. 3.24
F	От 100 мм	2 СНиП 41-01-2003 п. 6.5
L	25 – 60 мм	СНиП 3.05.01-85 п. 3.20
H	От 60 мм до 100 мм	СНиП 3.05.01-85 п. 3.20
V	Не более 1500 мм	СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Порядок определения места монтажа

Существуют строгие правила, как установить радиатор отопления:

• трубопровод подводки к отопительным приборам следует располагать с наклоном на 0,5 сантиметра из расчета на один метр трубы в сторону циркуляции теплоносителя. Вычисляют угол наклона с учетом длины монтируемых трубных отрезков;
• расстояние от плоскости напольного покрытия до радиатора не может быть менее 6-10 сантиметров;
• требуется соблюдать промежуток между нижней частью подоконника и верхней линией батареи, равный 5-10 сантиметров:
• расстояние между поверхностью стены и радиатором должно составлять 3-5 сантиметров.

Размещение батарей с нижним подключением

Первоначально перед установкой подключение радиаторов отопления с нижней подводкой, необходимо выбрать тип схемы отопления. Они бывают двух видов: однотрубные и двухтрубные.

Первую схему обычно применяют в многоэтажных домах. Ее установка не требует много материалов и затрат, но осуществлять регулировку температурного режима в помещениях, такая система не может. Ее параметры задаются расчетным путем заранее, с учетом температуры наружного воздуха в самый холодный период года, установленной по СНИПам для каждого климатического района. Этот подход, не может обеспечить правильный температурный режим, поэтому пользователи многоэтажных домов страдают или от недогрева, или от перегрева в помещениях.

Еще один серьезный недостаток — завоздушивание системы. Если монтажные работы выполнены с нарушением, воздушные пробки не устраняются даже специальными краниками Маевского. Завоздушенные батареи не способны нагревать помещения, создавая максимум проблем у пользователей.

Важно! При установке двухтрубной системы отопления с нижней подводкой тепла к радиаторам, потребуется больше узлов и монтажных компонентов, чем для верхней. Тем не менее, именно нижняя подводка не позволяет скапливаться воздушным пробкам в стояках, что решает одновременно две трупиковые проблемы многоэтажных домов — равномерная циркуляция по контурам нагрева и возможность тонкой регулировки температурного режима в помещениях

Особенности нижней подводки

Основных способов подключения приборов отопления довольно много, но наиболее распространенные из них — диагональная и нижняя.

Диагональную еще называю перекрестной, используется с очень популярными сегодня — биметаллическими устройствами. Принцип работы ее в следующем: подводящий трубопровод присоединяется с верхним патрубком, а обратный — с нижним, только с противоположной стороны устройства. В этом варианте тепло передается окружающему воздуху более равномерно, следственно, тепловые потери значительно уменьшатся.

В радиаторах отопления с нижней подводкой теплоносителя, подающий и обратный трубопроводы устанавливаются с различных сторон нагревателя. Очевидно, что при таком сквозном движении сетевая вода не всегда доходит до верхней части батареи, из-за чего эффективность теплопередачи падает приблизительно на 15%. Несмотря на это, такая схема очень востребована в частных жилищах с индивидуальной принудительной схемой теплоснабжения. Она позволяет спрятать трубы, обвязывающие батарею под пол, тем самым не только освобождает пространство в комнате и улучшает ее эстетику, но и снижает тепловые потери по длине трубопровода.

Дополнительные достоинства схем с радиаторами отопления с нижним подключением:

• Возможность включения в схему переходников нижней разводки теплоносителя;
• наличие в конструкции терморегулятора;
• несложный процесс монтажа приборов отопления.

Данная схема обладает и некоторыми недостатками, которые, впрочем, могут быть легко устранены самими пользователями. Во-первых, — неравномерность прогрева помещения, по сравнению с другими вариантами подключения приборов, а во-вторых необходимость дополнительного обустройства на радиаторах воздухосборников. Впрочем, второй недостаток, практически нивелирует первый, поскольку при отсутствии воздуха в верхней части устройства, отопительный прибор будет работать эффективно.

Проверка под давлением

Стыки проверяются под давлением после навески и подключения отопительного оборудования. Используется электрический или ручной компрессор, нагнетающий атмосферный воздух. Проверка проводится для выявления утечек в системе.

Порядок действий:

• закрываются запорные вентили;
• заглушки заворачиваются и перекрываются воздушники на стояках;
• на стояке приоткрывается один вентиль и медленно заполняется;
• после прекращения шипящего звука оба крана запускается полностью:
• утечки контролируются внутри жилья;
• медленно приоткрывается запорная арматура на подводящих участках.

Сначала приводится в действие нижний кран, затем воздух удаляется через кран Маевского, потом открывается вентиль верхней подводки.
